EC 119 - Compresor HITACHI - Manual de uso y guía de instrucciones gratis

Marca	Hitachi
Modelo	EC 119
Tipo de producto	Compresor de aire
Motor	Motor de inducción monofásico
Alimentación	120 V, 60 Hz, monofásico
Potencia de salida	2 CV (1,5 kW)
Corriente nominal	15,0 A
Capacidad del tanque	4 gal (15,1 L)
Presión máxima	125 PSI (8,6 bar)
Caudal de aire a 40 PSI	5,3 CFM (150 L/min)
Caudal de aire a 90 PSI	4,4 CFM (125 L/min)
Caudal de aire a 100 PSI	4,0 CFM (113 L/min)
Lubricación	Aceite (sintético SAE 5W50 o multigrado SAE 10W40)
Tipo de aceite recomendado	SAE 5W50 (invierno/verano) o SAE 10W40 (clima cálido)
Aplicaciones	Alimentación de clavadoras y grapadoras neumáticas
Mantenimiento del filtro de aire	Limpieza cada 50 horas
Drenaje del tanque	Todos los días o cada 4 horas de uso
Cambio de aceite	Después de las primeras 50 horas, luego cada 300 horas o cada 6 meses
Protección térmica	Sí, con reinicio manual
Conexión a tierra	Requerida, enchufe de 3 clavijas

Preguntas frecuentes - EC 119 HITACHI

¿Cuál es la presión máxima del compresor Hitachi EC 119?

La presión máxima es de 125 PSI (8,6 bar). Nunca exceda esta presión para evitar cualquier riesgo de explosión.

¿Qué aceite usar para la lubricación del compresor?

Use aceite sintético SAE 5W50 para uso durante todo el año, o aceite multigrado SAE 10W40 solo para clima cálido. No llene en exceso el cárter.

¿Cómo drenar el tanque de aire comprimido?

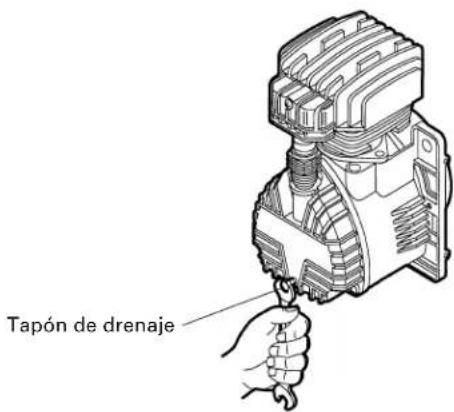

Para drenar el tanque, abra el tapón de drenaje ubicado debajo del tanque e incline el compresor para evacuar el agua acumulada. Realice esta operación todos los días o cada 4 horas de uso.

¿Con qué frecuencia se debe cambiar el aceite de la bomba?

El primer cambio de aceite debe realizarse después de las primeras 50 horas de uso, luego cada 300 horas de trabajo o cada 6 meses.

¿Se puede usar el compresor para respirar?

No, nunca use el compresor de aire para respirar o como respirador. El aire comprimido puede contener contaminantes peligrosos.

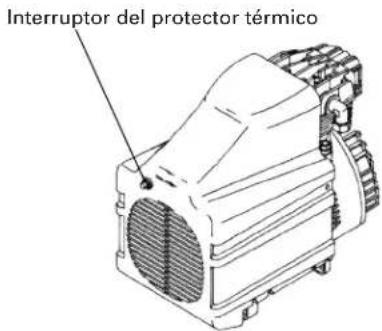

¿Qué hacer si el motor se detiene por sobrecalentamiento?

Coloque el interruptor barométrico en OFF, desconecte el enchufe, espere aproximadamente 5 minutos, luego presione el interruptor de reinicio del protector térmico (Fig. 8). Si el problema persiste, comuníquese con un centro de servicio autorizado.

¿Cómo limpiar el filtro de admisión?

Retire el filtro de admisión cada 50 horas o una vez por semana. Limpie el interior y el elemento con aire comprimido. No use solvente inflamable. No haga funcionar sin filtro.

¿Cuál es la tensión de alimentación requerida?

El compresor funciona con una alimentación monofásica 120 V, 60 Hz. Verifique que la fuente de alimentación corresponda a las especificaciones de la placa de características.

¿Puedo usar un cable de extensión con este compresor?

Sí, pero debe tener conexión a tierra, enchufe de tres clavijas y calibre suficiente para soportar 15 A. Consulte la tabla de calibres mínimos en el manual para elegir la longitud adecuada.

¿Dónde reparar el compresor Hitachi EC 119?

Confíe cualquier reparación a un centro de servicio posventa Hitachi autorizado. Use exclusivamente piezas de repuesto originales Hitachi para garantizar la seguridad y el rendimiento.

MANUAL DE USUARIO EC 119 HITACHI

¡La utilización inadecuada e insegura de este compresor puede resultar en la muerte o en lesiones serias! Este manual contiene información importante sobre la seguridad del producto.

Antes de utilizar el compresor, lea y entienda bien este manual.

Guarde este manual a disposición para que otras personas puedan leerlo antes de utilizar el compresor.

CONTENTS

English

Page

INFORMACIÓN IMPORTANTE .....25

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ....25

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA LA UTILIZACIÓN DEL COMPRESOR .....26

PIEZAS DE REEMPLAZO 28

INSTRUCCIONES PARA LA PUESTA A TIERRA .. 29

CABLE PROLONGADOR ....29

Página

OPERACIÓN Y MANTENIMIENTO

NOMENCLATURA ....31

ESPECIFICACIONES ......32

ACCESORIO 32

APLICACIONES 32

ANTES DE LA OPERACIÓN ....32

TRANSPORTE 33

OPERACIÓN 33

MANTENIMIENTO 35

SERVICIO Y REPARACIONES ......35

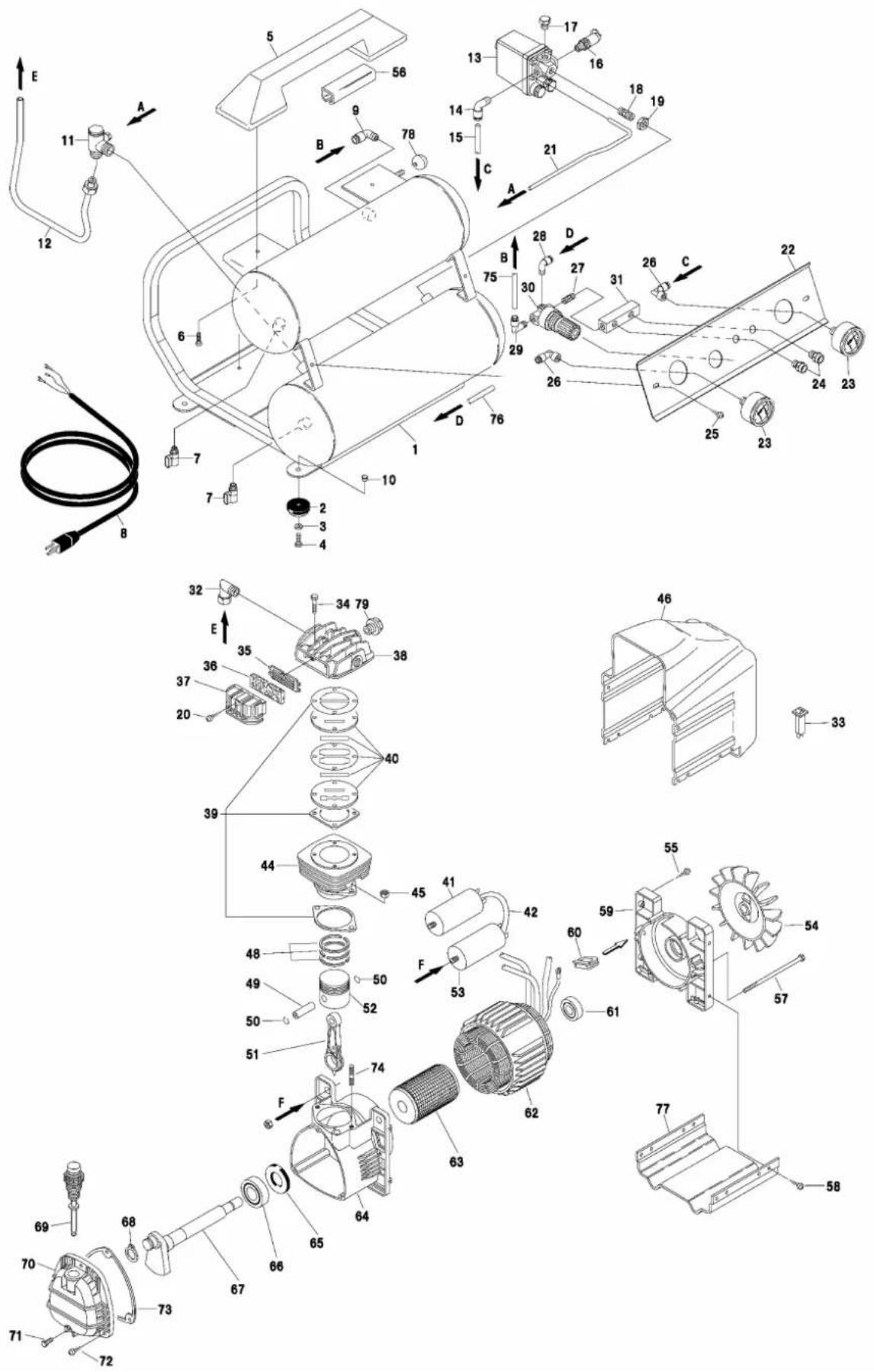

LISTA DE PIEZAS 36

IMPORTANT INFORMATION

INFORMACIÓN IMPORTANTE

Antes de utilizar o realizar el servicio de mantenimiento de este compresor, lea y entienda todas las instrucciones de operación, las precauciones de seguridad y las advertencias del Manual de Instrucciones.

La mayoría de los accidentes que resultan de la operación y el mantenimiento del compresor, se deben a la falta de observación de estas reglas y precauciones básicas de seguridad. Los accidentes podrán evitarse reconociendo una situación potencialmente peligrosa antes de que ocurra, y observando los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de Instrucciones, y en las secciones que contienen las instrucciones sobre la operación y el mantenimiento.

Los peligros que se deben de evitar para prevenir lesiones físicas o daños a la máquina se identifican por medio de ADVERTENCIAS en el compresor y en el Manual de Instrucciones.

Nunca utilice este compresor de forma no recomendada específicamente por HITACHI, a menos que primeramente confirme que el plan de uso sea sin peligro para usted y otros.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA UTILIZACIÓN DEL COMPRESOR

ADVERTENCIA:

La utilización inapropiada o el manejo inseguo de este compresor, puede resultar en muerte o en lesiones físicas serias. Para evitar estos riesgos, siga estas instrucciones básicas de seguridad.

LEA TODAS LAS INSTRUCCIONES

1. NUNCA TOCAR LAS PARTES MOVIBLES.

Nunca colocar las manos, dedos u otras partes del cuerpo cerca de las partes en moción del compresor. No inserte nunca los dedos u otros objetos en el ventilador de la carcasa. Tal acción implica el riesgo de lesiones o descargas eléctricas.

2. NUNCA OPERAR SIN QUE TODAS LAS GUARDAS PROTECTORAS ESTÉN EN SU LUGAR.

Nunca opere este compresor sin que todas las guardas o elementos de protección estén en su lugar y en buenas condiciones de trabajo. Si por servicio o mantenimiento se requiere la remoción de las guardas (elementos de protección), asegure de reponer los elementos de protección antes de reanudar la operación del compresor.

3. SIEMPRE UTILICE PROTECCIÓN PARA.

Riesgo de lesiones. Siempre utilice gafas de seguridad ANSI Z87.1 u otra protección ocular equivalente. El aire comprimido nunca debe apuntarse o dirigirse a cualquiera persona o a ninguna parte del cuerpo. Utilice protectores en los oídos ya que el ruido del aire es elevado al drenar.

4. PROTÉJASE CONTRA CHOQUES ELÉCTRICOS.

Prevenir que su cuerpo tenga contacto con superficies con toma de tierra, tales como tubos, radiadores, estufas, y los recintos del refrigerador. Este compresor de aire debe estar adecuadamente conectado a tierra. Nunca operar la compresora en lugares húmedos o mojados. Para reducir el riesgo de descargas eléctricas, no quite la cubierta.

5. DESCONECTAR EL COMPRESOR.

Antes de iniciar cualquier servicio, inspección, mantenimiento, limpieza, reemplazo, o al examinar cualquier pieza, desconecte siempre el compresor de la toma de corriente y remueva el aire comprimido del tanque.

6. MARCHA NO-INTENCIONAL.

No porte el compresor mientras esté conectado a la fuente de corriente eléctrica o cuando el tanque de aire esté lleno de aire comprimido. Asegure que el selector de presión indique apagado "OFF" antes de conectar la compresora a la corriente eléctrica.

7. ALMACENAR EL COMPRESOR APROPIADAMENTE.

Almacene el compresor en un lugar seco, en interiores. Manténgalo fuera del alcance de los niños. Cierre con candado el área de almacenamiento.

8. MANTENGA EL ÁREA DE TRABAJO LIMPIO.

Da lugar a ser lesionado en áreas conglomeradas. Despejar toda área de trabajo, herramientas no necesarias, despojos, muebles, etc.

9. TENGA EN CONSIDERACIÓN EL MEDIO AMBIENTE DE TRABAJO.

Riesgo de choque eléctrico. No exponga el compresor a lluvias. No lo utilice en lugares húmedos. Mantenga el área de trabajo bien illuminada y ventilada. Riesgo de fuego o de explosión. No llevar ni operar el compresor ni dispositivo eléctrico alguno cerca del area del rociado. No utilice el compresor cerca de líquidos, ni gases inflamables. El compresor produce chispas durante la operación. No utilice el compresor en lugares en donde haya laca, pintura, bencina, deluidor de pintura, gasolina, gases, compuestos adhesivo, ni materiales que sean combustibles o explosivos. Para evitar dañar el compresor de aire, no permita que la unidad esté inclinada más de 10° al operar.

10. MANTENGA A LOS NIÑOS ALEJADOS.

No permita que nadie entre en contacto con el cable prolongador. Los espectadores deberán mantenerse a distancia prudencial del área de trabajo.

11. VESTIR ADECUADAMENTE.

No utilice ropa suelta ni joyas, ya que pueden atraparse en las partes en moción. Para contener el cabello largo, utilice cubiertas protectoras para cabello.

12. NO MALTRATE EL CABLE.

Nunca tire del cable para desenchuflario de la fuente de corriente eléctrica. Mantenga el cable alejado de calor, aceites, y bordes cortantes.

13. MANTENGA EL COMPRESOR CON CUIDADO.

Siga las instrucciones para lubricación. Periódicamente inspeccione el cable, y si halla daños, llevar o enviar al centro de servicios autorizado para ser reparado. Inspeccione periódicamente los cables prolongadores y si están dañados, reemplácelos.

14. CABLES PROLONGADORES PARA EL USO EXTERIOR.

Cuando la compresora esté en uso exterior mente, use solamente cable de extención designado para el uso al aire libre (exterior) así descrita en su etiqueta.

15. MANTENGA ALERTA.

Míre siempre lo que esté haciendo.

Utilice el sentido común. No use el compresor cuando se encuentra en estado de cansancio. Nunca utilice el compresor si se encuentra bajo la influencia del alcohol, drogas, o medicamenros que le produzcan somoliento.

16. COMPRUEBE SI HAY PIEZAS DAÑADAS O FUGAS DE AIRE.

Antes de utilizar el compresor, compruebe cuidadosamente si hay algún protector u otra pieza dañada a fin de determinar si puede funcionar adecuadamente y realizar la función pretendida. Compruebe la alineación de las piezas móviles, si presenta ataduras o roturas, el estado del montaje, fuga de aire, o cualquier otra condición que pueda afectar la operación del compresor. Cualquier guarda protectora o pieza en mal estado se deberá reparar o reemplazar adecuadamente en un centro de servicio autorizado, a menos que se indique otra cosa en este Manual de Instrucciones. Tenga el circuito de presión defectuoso reemplazado por un centro de servicio autorizado.

No utilice el compresor si su circuito de inicio de marcha o de apagar (ON and OFF switch) no funcione.

17. NUNCA UTILICE EL COMPRESOR PARA

APLICACIONES QUE NO SEAN LAS ESPECIFICADAS.

Nunca utilice el compresor para aplicaciones que no sean las especificadas en este Manual de Instrucciones.

18. UTILICE CORRECTAMENTE EL COMPRESOR.

Utilice el compresor de acuerdo con las instrucciones proveido aquí. Nunca permita que un niño, individuos no familiarizadas con su operación, ni personas no autorizadas, usen el compresor.

19. MANTENGA TODOS LOS TORNILLOS, PERNOS, Y CUBIERTAS FIRMEMENTE APRETADOS.

Mantenga todos los tornillos, pemos, y placas bien apretadas. Verificar periódicamente sus condiciones.

20. MANTENGA EL RESPIRADERO DEL MOTOR LIMPIO.

El respirador del motor deberá mantenerse limpio para que el aire pueda circular libremente en todo momento. Verificar con frecuencia si existen acumulación de polvo.

21. OPERAR EL COMPRESOR AL VOLTAJE ESPECIFICADO.

Operar la compresor al voltaje especificado en su etiqueta. Si el compresor está en uso a un voltaje mayor que el voltaje especificado, resultaria en la anormal rápida revolución del motor, y pudiera producir daños a la unidad y quemar el motor.

22. NUNCA UTILICE UN COMPRESOR DEFECTUOSO O QUE FUNCIONE ANORMALMENTE.

Si nota que el compresor no está funcionando de la manera normal, produciendo ruidos o vibraciones anormales o cualquier otra condición defectuosa, déjelo de usar inmediatamente y solicite la reparación a un centro de servicio autorizado por Hitachi.

23. NO FROTAS LAS PARTES DE PLÁSTICO CON DISOLVENTES.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar y rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes plástico con un paño suave ligeramente humedecido en agua jabonosa y séquelas bien.

24. UTILICE SOLAMENTE PIEZAS DE REEMPLAZO GENUINAS DE HITACHI.

Las piezas de reemplazo no fabricadas por Hitachi puede anular la garantía, provocar el mal funcionamiento, y resultar en lesiones. Su proveedor dispone de piezas genuinas de Hitachi.

25. NO MODIFIQUE EL COMPRESOR.

No modifique el compresor. Para todas las reparaciones, siempre póngase en contacto con un centro de reparaciones autorizado por Hitachi. Modificaciones no autorizadas, no solamente dañaria el rendimiento del compresor, sino que podría resultar en accidentes o lesiones al personal que no tenga la experiencia técnica requerida para realizar correctamente las operaciones de reparación.

26. COLOQUE EL DISYUNTOR NEUMÁTICO A ("OFF") APAGADO CUANDO EL COMPRESOR NO ESTE EN USO.

Cuando no vaya a utilizar el compresor, ponga el mando del disyuntor neumático en OFF, desconéctelo de la fuente de electricidad, y abra el grifo de drenaje para descargar el aire comprimido del tanque de aire.

27. NUNCA TOQUE LAS SUPERFICIES CALIENTES.

Para reducir el riesgo de quemaduras, no togue los tubos, la culata del cilindro, los cilindros, ni el motor.

28. NO DIRIJA EL CHORRO DE AIRE HACIA EL CUERPO.

No dirigir la presión de aire hacia el cuerpo. No dirigir la presión de aire a personas o animales porque corre el riesgo de lesionar.

No utilice nunca aire comprimido para ventilación o respiración.

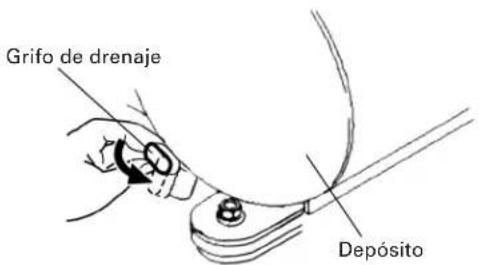

29. DRENE EL TANQUE DE DEPÓSITO.

Riesgo de explosión. El agua se condensa dentro del tanque de aire. Si no se la drena, lo corroerá debilitando sus paredes, poniendo en riesgo la ruptura del tanque de aire.

Drene diariamente el depósito después de 4 horas de uso.

Para drenar el tanque, abra lentamente la válvula e incline el compresor hasta vaciar el agua acumulada.

30. NO PARE EL COMPRESOR TIRANDO DEL ENCHUFE.

Esto podría producir daños a la unidad. Utilice el mando "ON/OFF" del disyuntor neumático.

31. ASEGÚRESE QUE LA PRESIÓN DE SALIDA DEL COMPRESOR ESTÉ POR DEBAJO DE LA PRESIÓN MAXIMA DE OPERACIÓN DE LA HERRAMIENTA.

Demasiada presión de aire podrá ser la causa de riesgo de explosión. Verifique los valores de máxima presión dados por el fabricante de las herramientas neumáticas y los accesorios. La presión de salida del regulador jamás debe exceder los valores de máxima presión especificados.

32. NO INTENTE OPERAR ESTE COMPRESOR DE AIRE SIN AÑADIR PREVIAMENTE ACEITE EN EL CÁRTER.

El compresor se expide de fábrica sin aceite en el cárter.

Si no hay aceite en el cárter, una operación incluso breve podría producir daños de gravedad y desperfectos. Asegúrese de observar atentamente todas los procedimientos iniciales indicados para el arranque.

33. LA VÁLVULA DE SEGURIDAD DEBE FUNCIONAR CORRECTAMENTE.

Riesgo de explosión. Antes de encender el compresor, tire del arillo de la válvula de seguridad para cerciorarse que ésta se mueve con libertad. Si la válvula de seguridad no trabaja adecuadamente, ello podrá determinar la sobrepresión del tanque, creando el riesgo de su ruptura o explosión.

34. EL USO DE ESTE PRODUCTO LO EXPONDRÁ A PRODUCTOS QUÍMICOS QUE EN EL ESTADO DE CALIFORNIA

El uso de este producto lo expondrá a productos químicos que en el Estado de California son considerados como causantes de cáncer, defectos congénitos y otros daños reproductivos. Evite la inhalación de vapores y lave sus manos después de usarlo.

PIEZAS DE REEMPLAZO

Para reparación, utilice solamente piezas de reemplazo idénticas.

Las reparaciones deberán realizarse solamente por un centro de servicio autorizado por Hitachi.

SEGURIDAD — Continuación

INSTRUCCIONES PARA LA PUESTA A TIERRA

Este compresor debe conectarse a tierra mientras esté en uso para proteger al operador de choques eléctricos. El compresor esta equipado con un cable de tres conductores, y enchufe de tres terminales para encajar en un tomacorriente de tipo puesta a tierra. El conductor verde (o verde y amarillo) del cable es la puesta a tierra. Nunca conecte el conductor verde (o verde y amarillo) a un terminal activo. Si su unidad es para utilizarse con menos de 150 voltios, tendrá un enchufe como el mostrado en la ilustración (A) la tomacorrientes de dos contactos, existen adaptadores [C], e ilustrado en (B). La lengüeta rígida, el contacto, o el conductor de color verde del adaptador deberá conectarse a tierra permanente, como en el caso de un tomacorrientes adecuadamente puesto a tierra.

Nota: El adaptador par puesta a tierra [C] está prohibido en Canadá por Código eléctrico canadiense, Parte 1. Por lo tanto, las instrucciones para su utilización no se aplican en Canadá.

Le recomendamos que nunca desarme el compresor ni trate de cambiar el sistema eléctrico. Cualquier reparación deberá ser realizada solamente por centros de servicio autorizados por Hitachi u otros organizaciones de servicio cualificadas. Si decide reparer el compresor usted mismo, tenga en cuenta que el conductor de color verde es del "puesta a tierra". Nunca conecte este conductor verde a un terminal "activo". Si reemplaza el enchufe del cable de corriente, cerciorarse de conectar el conductor verde solamente al contacto de puesta a tierra (más largo) de un enchufe de 3 contactos. Si tiene dudas, llame a un electricista cualificado y haga que le compruebe la puesta del tomacorriente.

Contacto de puesta a tierra

Cubierta del tomacorriente con puesta a tierra (A)

Cubierta del tomacorriente con puesta a tierra (B)

Adaptador

Lengüeta de puesta a tierra (C)

CABLE PROLONGADOR

Utilice solamente cables prolongadores que posean enchufes y tomacorrientes de tres contactos con puesta a tierra que acepten el enchufe del cable del compresor. Reemplace o repare los cables dañados. Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, cerciórese de que posea el calibre suficiente para dar paso a la corriente que su producto necesita. Un cable de menor calibre causaría una caída en voltaje en la línea, lo que resultaria en pérdida de potencia y recalentamiento. En la tabla siguiente se muestra el calibre correcto a utilizar dependiendo de la longitud del cable y el amperaje indicado en la placa de características. En caso de alguna duda, utilice un cable de mayor calibre siguiente. Cúanto menor sea el número de calibre, más pesado es el cable.

CALIBRE MÍNIMO PARA LOS CABLES

	Longitud total del cable en pies (Metros)
	0 – 25(0 – 7,6)	26 – 50(7,9 – 15,2)	51 – 100(15,5 – 30,5)	101 – 150(30,8 – 45,7)
Amperaje CALIBRE Más No más de de
0 – 6	1		8
6 – 10	18	16	14	12
10 – 12	16	16	14	12
12 – 16	14	12	No recomendado

ADVERTENCIA: Evite el riesgo de choque eléctricas. No utilice nunca este compresor con un cable de eléctrico dañado o frágil, lo mismo es aplicable a un cable prolongador. Inspeccione regularmente los cables eléctricos. Nunca utilice el compresor en agua, ni cerca del agua, ni en un ambiente en que puedan producirse choques eléctricos.

¡GUARDE ESTAS INSTRUCCIONES

Y PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS DE ESTA HERRAMIENTA!

OPERACIÓN Y MANTENIMIENTO

NOTA:

La información contenida en este Manual de Instrucciones ha sido diseñada para asistirle en la operación segura y mantenimiento del compresor.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios que posiblemente sean diferentes a los de su compresor.

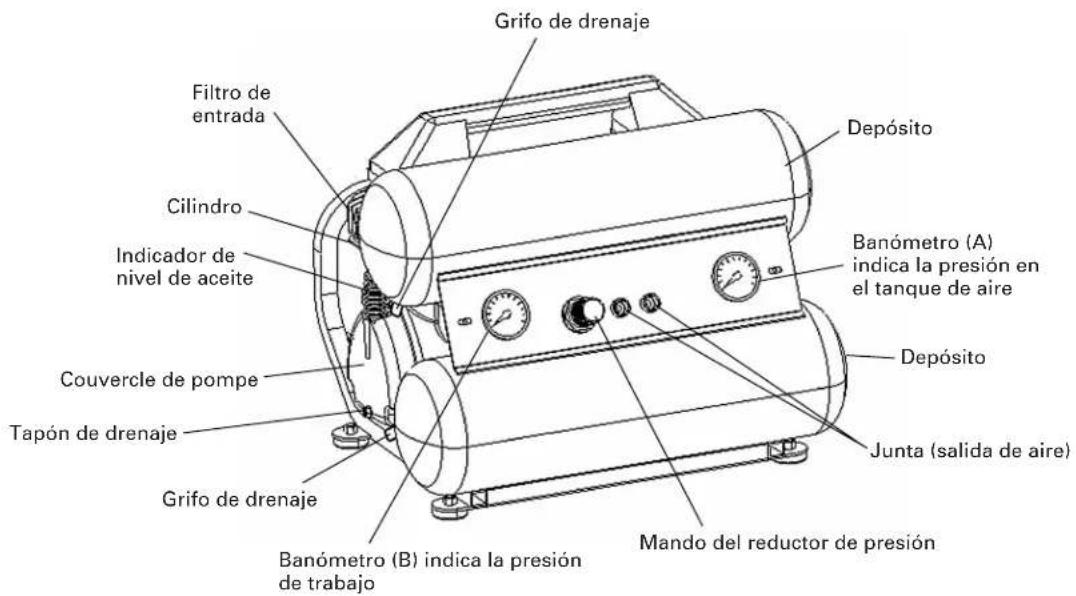

NOMENCLATURA

Fig. 1

ESPECIFICACIONES

Modelo EC119
Motor		Motor de inducción, monofásico
Fuente de energía		120 V CA, 60 Hz, monofásica
Potencia de salida 2 CV		(1,5 KW)
Corriente 15,0 A
Capacidad del depósito 4 galones		(15,1 litros)
Presión máxima		125 PSI(8,6 barias)
Distribución de aire libre	a 40 PSI 5,3 CFM(2,8 barias) (150 litros/min)
	a 90 PSI 4,4 CFM(6,2 barias) (125 litros/min)
	a 100 PSI 4,0 CFM(6,9 barias) (113 litros/min)
Lubricación Aceite

ACCESORIO

⚠ ADVERTENCIA: Accesorios que no son mostrado aquí pueden conducir al mal funcionamiento y resultar en lesiones.

ACCESORIO ESTÁNDAR

Indicador de nivel de aceite ---- 1

APLICACIONES

○ Fuente de aire para martillo o grapador neumático.

⚠ ADVERTENCIA: No utilice nunca el compresor para aplicaciones que no sean como compresor para clavapuntas y grapador neumático.

ANTES DE LA OPERACIÓN

1. Fuente de energía

Cerciórese de que la fuente de energía utilizada esté de acuerdo con los requisitos de alimentación especificados en la placa de características del producto.

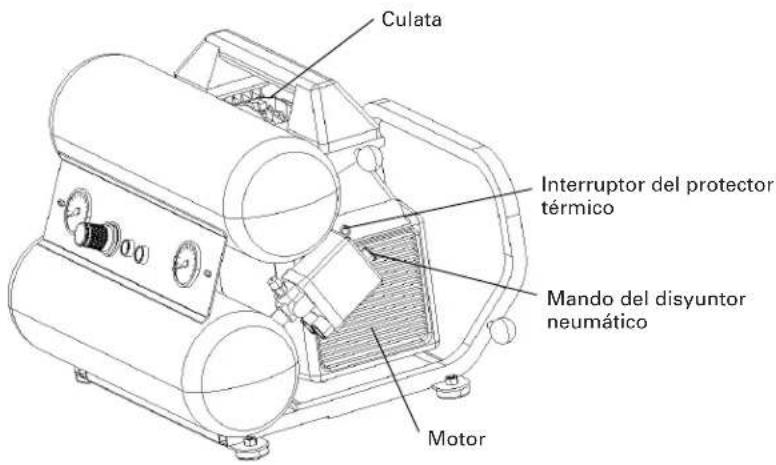

1. Interruptor de energía

Cerciórese de que el mando del disyuntor neumático esté en la posición "OFF". Si inserta el enchufe a un tomacorriente con el mando en la posición "ON" (Fig. 2), el compresor comienza inmediatamente a funcionar y podría causar lesiones serias.

Mando del disyuntor neumático
Fig. 2

1. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de energía, utilice un cable prolongador de calibre y capacidad nominal suficientes (Consulte la página 29). El cable prolongador deberá mantenerse lo más corto posible.

ADVERTENCIA: Si el cable está dañado deberá reemplazar o repararlo.

1. Confirmación del tomacorriente

Si el tomacorriente solo acepta el enchufe de forma floja, el receptáculo debe ser reparado. Póngase en contacto con un taller eléctrico para servicio de reparacion. Si tal receptaculo dañado es usado, podría causar recalenamiento resultando en serío peligro.

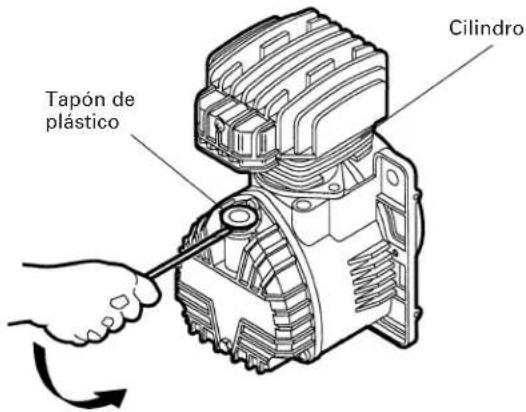

5. Inserción del indicador y comprobación de nivel de aceite

Utilice un destornillador u otra herramienta similar para quitar el tapón de plástico de la parte inferior del cilindro (Fig. 3).

Fig. 3

Insertar el indicador de nivel de aceite hasta el fondo. Extraiga el indicador de nivel de aceite y compruebe si el nivel de aceite está dentro del margen de las muescas del indicador (Fig. 4).

Fig. 4

ADVERTENCIA:

Drene el tanque para liberar la presión de aire, antes de extraer la varilla medidora del aceite.

ADVERTENCIA:

Asegúrese que el respirador en la varilla medidora no tenga suciedad. Si el respirador estuviese obstruido, podría acumularse presión en el cárter causando daños al compresor de aire y posiblemente también lesiones personales.

Cuando el nivel del aceite es insuficiente, consulte la sección de "Cambio-rellenado de aceite" de la página 35 para informarse de la forma de suministrar aceite.

6. Instalación del acoplador de aire

Atornille el acoplador de aire en la junta. (Consulte la Fig. 1 y la Fig. 6). El diámetro de la entrada de la junta es de 3/8". Utilice un acoplador de aire que posea el mismo diámetro de entradas.

7. Posición correcta de funcionamiento

Posicione el compresor sobre una superficie plana o con una inclinación máxima de 10°, en un lugar ventilado, alejado de los agentes atmosféricos y fuera de las áreas explosivas (Fig. 5).

PRECAUCIÓN: Para evitar dañar el compresor de aire, no permita que la unidad esté inclinada más de 10° al operar.

Fig. 5

TRANSPORTE

Antes de mover el compresor, presione la perilla del interruptor de presión para ponerla en "OFF" y desconecte la fuente de alimentación. Transporte el compresor de la manera correcta.

OPERACIÓN

1. Puesta en funcionamiento

Inserte el enchufe en un receptáculo y ponga en funcionamiento el compresor girando el mando del disyuntor neumático hasta "ON" (Consulte la Fig. 2).

ADVERTENCIA: No pare ni ponga en funcionamiento el compresor utilizando el enchufe. Utilice siempre el mando "ON/OFF" del disyuntor neumático.

La operación del compresor es automática y su control es mediante el disyuntor neumático que lo apaga cuando la presión del depósito de aire alcanza el nival máximo, y lo vuelve a poner en funcionamiento cuando la presión de aire disminuye durante su uso recargando al nivel inicial. El motor del compresor dispone de un dispositivo de protección térmica con reinicialización manual (botón pulsador), que detiene el compresor cuando la temperatura es demasiado alta. Cuando este dispositivo se dispara, el compresor volverá a arrancar sólo mediante reinicialización.

2. Ajuste la presión de trabajo

Desenganche el mando del reductor de presión tirando de él hacia arriba, y ajuste la presión hasta el nivel requerido girándolo hacia la derecha para aumentar y hacia la izquierda para reducirla. Existe un banómetro (B) para saber cuando se ha alcanzado la presión requerida. Cierre el mando empujándolo firmemente hacia abajo (Consulte la Fig. 6).

Cuando ajuste la presión, verifique que el manómetro del tanque marque un nivel de presión superior a la presión que se va a ajustar.

Asimismo, es imperativo realizar el ajuste aumentando lentamente la presión desde un nivel inferior a la presión que se va a ajustar.

ADVERTENCIA:

Compruebe la presión máxima indicada por el fabricante del martillo, o grapador, y los accesorios neumáticos. La presión de salida del compresor deberá regularse de forma que la presión máxima indicado por el fabricante del martillo, el gra pador y los accesorios, nunca aplicar excede de presion.

Fig. 6

3. Cierre

(1) Gire el mando del disyuntor neumático hasta la posición "OFF" (Consulte la Fig. 1 y la Fig. 2).
(2) Desconecte el enchufe del tomacorriente.
(3) Abra el grifo de drenaje situado en la parte inferior del depósito (Fig. 7).

Fig. 7

4. Acerca del protector térmico

El protector térmico opera para detener el motor cuando se detecta un problema, como por ejemplo, sobrecarga del motor, etc. Si es preciso parar el motor durante la operación, proceda de la siguiente manera.

(1) Presione la perilla del interruptor de presión para ponerla en "OFF" y desenchufe la clavija del tomacorriente (Fig. 2).
(2) Si el cable de extensión no cumple con las especificaciones indicadas en la página 29, cámbiela por la indicada en esta página 29. Si la capacidad de la fuente de alimentación es insuficiente, aumentela para eliminar la causa de la circulación de corriente excesiva (sobrecorriente).
(3) Espere aproximadamente 5 minutos, y luego presione el interruptor de reposición del protector térmico (Fig. 8).
(4) Efectúe el arranque. Si el motor sigue parándose durante la operación, póngase en contacto con el servicio técnico.

Fig.8

MANTENIMIENTO

ADVERTENCIA:

Antes de realizar las operaciones de mantenimiento, desconecte el compresor de la fuente de alimentación y vacíe el aire comprimido del depósito de aire. Deje que el compresor se enfríe antes de realizar las operaciones de mantenimiento.

1. Limpieza del filtro de entrada

Quite el filtro de entrada (Consulte la Fig. 1) cada 50 horas, o una vez a la semana, y limpie el interior del mismo y de su elemento con aire comprimido (Fig. 9). Utilice un destornillador Philips para desmontar el filtro de entrada.

ADVERTENCIA:

No limpie nunca el elemento del filtro con un líquido inflamable ni con disolvente.

PRECAUCIÓN:

No lo haga funcionar sin el filtro de admisión.

Fig. 9

NOTA: Cuando el elemento del filtro se haya ensuciado, reemplácelo.

2. Drenaje del depósito

Drene el depósito diariamente, o después de 4 horas de utilización. Abra el grifo de drenaje e incline el compresor para vaciar el agua acumulada (Consulte la Fig. 7).

3. Cambio-rellenado de aceite

PRECAUCIÓN:

Sobrepasar el nivel de aceite causará la falla prematura del compresor. No lo sobrellene.

(1) Antes de las primeras 50 horas de operación, reemplace completamente el aceite del elemento de la bomba. Afloje el tapón de drenaje del aceite de la cubierta del compresor, drene todo el aceite, y atornille otra vez el tapón (Consulte la Fig. 1 y la Fig. 10).

Fig. 10

Introduzca aceite atraves del orificio del indicador de nivel de aceite hasta el nivel indicado en le mismo. (Consulte la Fig. 4) Con respecto al aceite de reemplazo, consulte la tabla siguiente.

TIPO DE ACEITE

ACEITE SINTÉTICO SAE 5W50 ( -20^ +120^ ) Para utilización tanto en verano como en invierno. ACEITE MULTIGRADO SAE 10W40 ( +50^ +120^ ) Para utilización en climas cálidos solamente.

(2) Compruebe el nivel del aceite del elemento de la bomba cada 50 horas de utilización o una vez a la semana.
(3) Cambie el aceite cada 300 horas de funcionamiento o cada 6 meses.

SERVICIO Y REPARACIONES

Todos los compresores de calidad requerirán alguna vez servicio de mantenimiento o de reparación de piezas debido al desgaste normal. Para asegurar que solamente se utilicen piezas de reemplazo autorizadas, todos los trabajos de servicio y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE SERVICIO AUTORIZADO POR HITACHI.

NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.
