RBC-1200 - Contador de Billetes Royal Sovereign - Manual de uso y guía de instrucciones gratis

Tipo de producto	Contador de billetes
Marca	Royal Sovereign
Modelo	RBC-1200
Fuente de alimentación	110Vac/60Hz (220Vac/50Hz)
Consumo de energía	<90W
Velocidad de conteo	1000 billetes/min
Capacidad del depósito	130 billetes
Capacidad del apilador	130 billetes
Pantalla	Conteo y preajuste LED de 4 dígitos
Dimensiones	12.12 x 10.43 x 6.41 in (308 x 265 x 163 mm)
Peso	15.4 lbs (7 kg)
Detección de falsificaciones	UV, IR, Magnético
Conteo por lotes	Preajuste hasta 999
Modo suma	Acumula cuentas
Autodiagnóstico automático	Al encender
Pantalla externa	Ángulo ajustable
Ajustador de grosor de billetes	Tornillo para fricción
Limpieza	Cepillo suave, alcohol para sensores
Seguridad	Desconectar antes de limpiar, no líquidos
Fusible	2 fusibles incluidos
Garantía	3 años limitada
Temperatura de funcionamiento	32-104°F (0-40°C)
Accesorios incluidos	Cable de alimentación, manual

Preguntas frecuentes - RBC-1200 Royal Sovereign

¿Cómo activo la detección de falsificaciones?

Presione el botón FUNC para recorrer los modos UV, IR, MG. El indicador correspondiente se encenderá.

¿Qué debo hacer si aparece un código de error?

Consulte la tabla de códigos de error en el manual. Las soluciones comunes incluyen limpiar los sensores o ajustar el tornillo de grosor. Presione RESET para continuar.

¿Cómo limpio el contador de billetes?

Apague y desconecte la máquina. Use un cepillo suave para limpiar los sensores. Si es necesario, limpie las superficies de vidrio con un paño empapado en alcohol. Evite líquidos en el interior.

¿Cómo funciona el conteo por lotes?

Presione PRESET, luego use + y - para establecer el número de lote deseado. La máquina se detiene cuando se alcanza esa cantidad.

¿Qué hace el modo suma?

Presione ADD para entrar al modo suma. Acumula la cuenta de cada lote, permitiéndole totalizar múltiples pilas.

¿Por qué la máquina no cuenta con precisión?

Verifique el ajustador de grosor (gire en sentido horario para aumentar la fricción). Limpie los sensores de conteo. Si la lengüeta de goma está desgastada, déle la vuelta o reemplácela.

¿Cuál es la capacidad del depósito?

El depósito tiene capacidad para hasta 130 billetes. No lo llene en exceso para asegurar una alimentación adecuada.

¿Puedo usar otra moneda?

La máquina está diseñada para billetes USD. El uso de otras monedas puede causar problemas de detección. El modo DD verifica el ancho del billete según los estándares USD.

¿Cómo ajusto la pantalla externa?

La pantalla externa se puede rotar a diferentes ángulos para una mejor visibilidad. Se conecta a la toma en la parte posterior de la máquina.

¿Qué cubre la garantía?

Royal Sovereign ofrece una garantía limitada de 3 años que cubre defectos de material o mano de obra. No cubre abuso o mal uso. Comuníquese con el soporte para autorización de devolución.

MANUAL DE USUARIO RBC-1200 Royal Sovereign

Página en Español 13

Página en Español 13

BOX CONTENTS

Manual del Propietario

RBC-2100

CONTADOR DE BILLETES

Con Detección de Falsificaciones Magnética, Infrarroja y Ultravioleta

Página en Español 13

Por favor lea y conserve estas instrucciones.

Para registrar este producto, por favor visite el sitio www.royalsovereign.com

USA- En el área de "Customer Support" (Servicio al Cliente) y

después en el área de "Registration" (Registro).

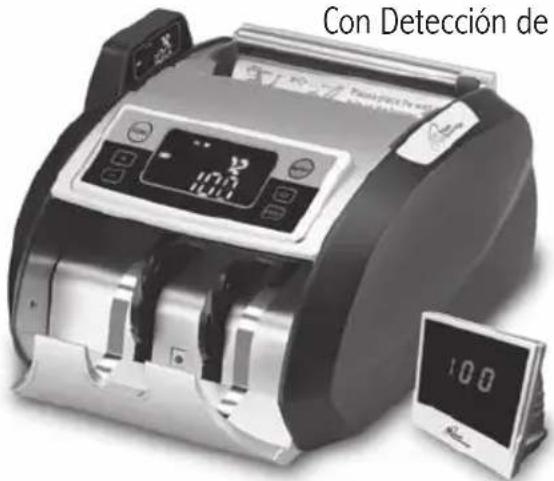

CONTADOR DE BILLETES

Con Detección de Falsificaciones Magnética, Infrarroja y Ultravioleta

INSTRUCCIONES DE SEGURIDAD

Se deben leer, comprender y seguir las recomendaciones de seguridad descritas en esta sección antes de utilizar esta máquina. Conserve esta información para referencia futura.

1. Para evitar posibles descargas eléctricas, no permita que entren líquidos en el interior de la máquina.
2. No utilice la máquina para ningún otro propósito que no sea el que se tiene contemplado.
3. No desensamble la máquina. Llame a un técnico calificado de servicio y reparación cuando se requiera dar servicio o efectuar reparaciones al equipo.
4. Siempre desconecte el equipo del contacto eléctrico antes de limpiarlo. Para la limpieza del equipo no utilice limpiadores líquidos o en aerosol.
5. No utilice el equipo si el cable de alimentación de energía presenta algún daño. Esto puede causar descargas eléctricas, incendios u otros riesgos.
6. No coloque objetos sobre el cable de alimentación de energía ni lo doble excesivamente. Esto puede causar descargas eléctricas, incendios u otros riesgos.
7. Desconecte el suministro eléctrico cuando la máquina esté desatendida o cuando no se utilice. Desconecte la máquina antes de moverla o cuando no se use por períodos prolongados.
8. Cuando se desconecte el conector de energía, sujete el conector para separarlo del contacto. El jalar el cordón puede traer como consecuencia una descarga eléctrica, incendio o causarle un daño al equipo.

CONTENTS

Contenido de la caja 17

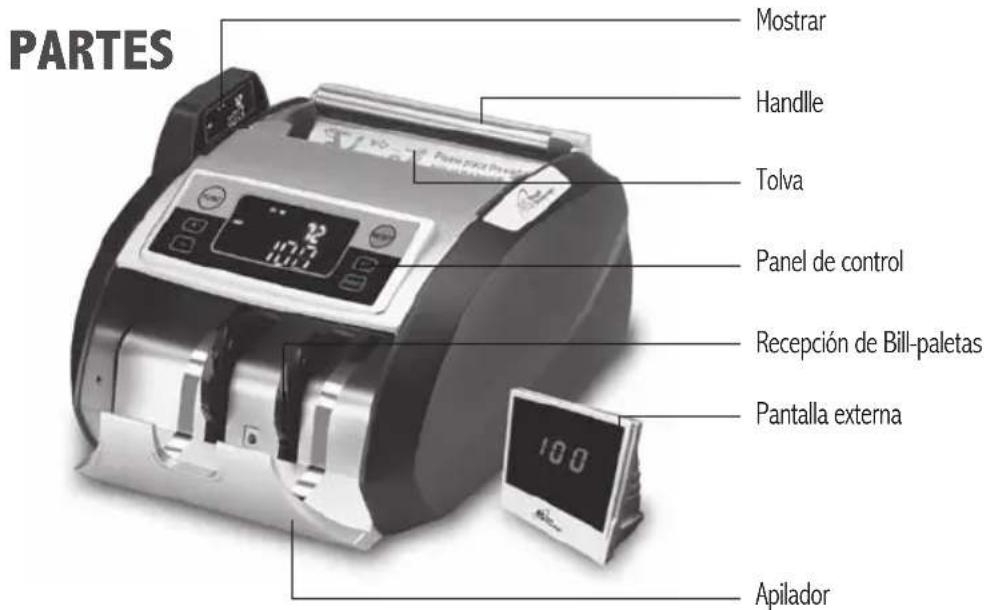

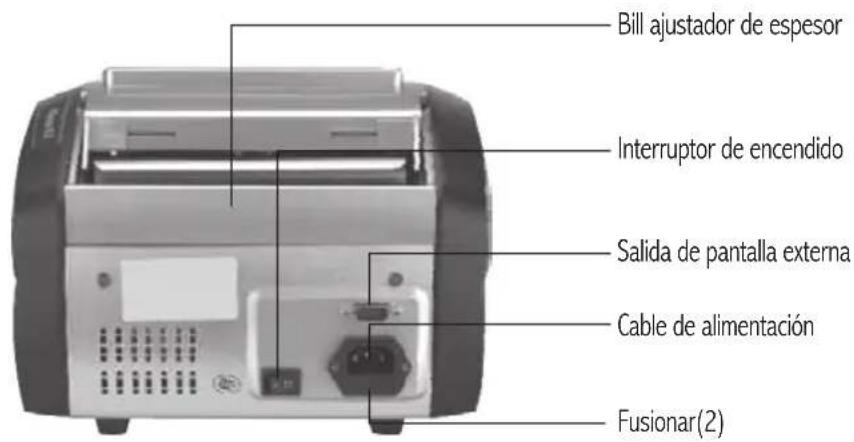

Partes 17

Controles 18

Características 18

Ooperación 19

Muestra el código de error 21

Solución de problemas 22

La limpieza de la máquina 23

Especificaciones 23

Garantía 24

Información de Contacto 24

CONTENIDO DE LA CAJA

Bill Contador y cable de alimentación

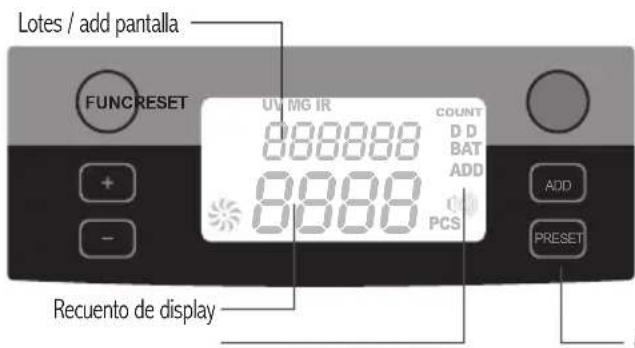

CONTROLES

1. [AGREGAR] para contar los billetes en la adición de
2. [FUNC] para seleccionar el detector entre MG, UV e IR
3. [PRESET] para contar las facturas en batch
4. [-] Para restar el número de conteo por lotes por unidades dígitos
5. [+] Para agregar el lote contando el número de dígitos de las unidades
6. [RESET] para borrar el cero y reiniciar para

Control PanellIndicador del modo de trabajo

CARACTERÍSTICAS

Prueba automática

La máquina realizará automáticamente una autoprueba cuando está encendido. Si hay un problema, la pantalla prefijada mostrar un código de error. (Ver INDICACIONES DE ERROR CODE)

Inicio automático

La máquina está programada para iniciarse automáticamente facturas de contar una vez colocados en la tolva.

Detección de Falsificaciones ultravioleta

Billetes falsificados suelen utilizar papel blanco o blanqueado, que se iluminará con luz ultravioleta. Para utilizar la detección de billetes falsos ultravioleta, pulse el botón "FUNC". El indicador de modo UV se encenderá mostrando que la función está activada.

Detección de Falsificaciones de infrarrojos

La luz infrarroja se utiliza para medir la anchura del centro de cada billete. La luz detectará si hay un proyecto de ley de tamaño irregular. Para utilizar los infrarrojos detección de billetes falsos, pulse el botón "FUNC". El indicador de modo IR se encenderá mostrando que la función está activada.

Detección de Falsificaciones Magnética

Hay una presencia de componentes magnéticos que son estándar en billetes auténticos. El sensor magnético detecta por la magnética componentes. Para utilizar la detección de billetes falsos magnético, pulse la tecla "FUNC". El indicador de modo MG se encenderá mostrando que la función está activada.

Pantalla externa

La pantalla externa muestran el mismo número que en el color del panel de control del LED. La pantalla externa se muestra al cliente

OPERACIÓN

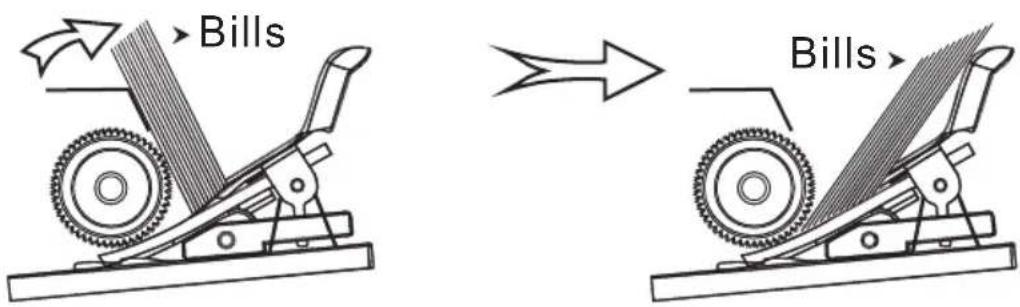

1. La forma correcta de cargar las facturas

Por favor, cargar los billetes en la máquina de la misma como los siguientes pasos.

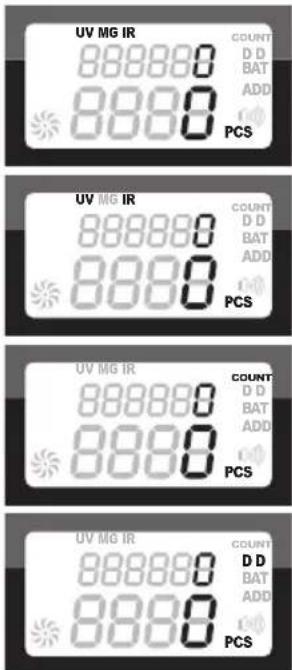

2. Modos de trabajo descripción

1.1 Modo de conteo y detección de billetes por MG \ UV \ IR Encienda la máquina está en MG \ UV modo de detección, verifica billetes falsos por MG \ IR \ UV mientras cálculo
1.2 Modo de contar y detectar cualquier factura por UV \ IR Pulse el botón "FUNC", ahora la máquina está en IR \ modo UV, comprueba billetes falsos por UV \ IR mientras cálculo
1.3 Modo de contar los billetes sin detectar Pulse el botón "FUNC" una vez más hasta el de la luz UV \ MG \ IR está apagado, la máquina está en contar modo, cuenta con todas las facturas de forma automática sin detectar
1.4 Detección Dimension, DD, se selecciona todo el tiempo. Detección Dimensión mide la anchura del centro de la factura mediante el uso de luz infrarroja. Si el detector se encuentra una unidad de proyecto de tamaño impar sonará y el código de error será visible.

1.5 Modo de adición de recuento

Pulse el botón Añadir, la máquina se encuentra en modo de suma conteo, se suma el número de conteo último con el número de recuento siguiente.

1.6 Modo de contaje de lotes

Pulse el botón Preset, luces indicadoras en las MTD, la máquina está en el modo por lotes contar, la máquina se detendrá a contar cuando el número de cuenta es de hasta el número de lote.

- : Para preestablecer el lote contar en unidades numéricas

+ : Para preestablecer el lote contar en unidades numéricas

1.7 El Modo de Control de las facturas falsas y unnormal

La máquina se detendrá y sonará la hora de contar los billetes medio. (EE4)

La máquina se apagará y el tono cuando el tamaño de la anchura factura contado es más de 5 mm más grande que el tamaño de U.S. proyecto de ley.

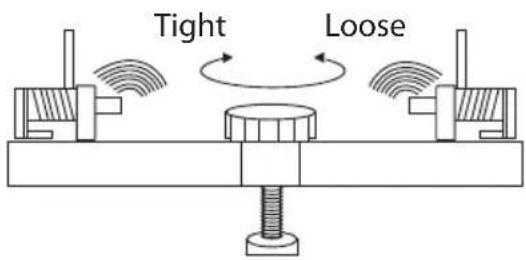

La manera de ajustar las flechas arriba / abajo tornillo

Debido al transporte y uso a largo plazo, el tornillo será loose. When el recuento no es exacta, es necesario girar el botón arriba / abajo tornillo en sentido horario para aumentar la fricción.

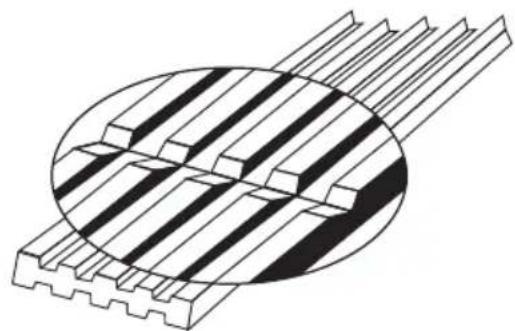

La manera de cambiar la piezas de desgaste

Cuando la lengua de goma está gastada, por favor, darle la vuelta y utilizar la otro lado.

Cuando aparece un código de error aparece en el visor predeterminado y la máquina se detiene. Consulte este cuadro para obtener una explicación.

Mal funcionamiento del código	De Error Causas Soluciones
E01 El sensor derecho conteo está roto o sucio Limpie o reemplace el sensor
E02 El sensor de conteo izquierdo está roto o sucio Limpie o reemplace el sensor
E03 El disco está sucio o código aflojar Limpie o ajuste del sensor
E04 El sensor del tanque está roto o sucio Limpie o reemplace el sensor
E05 El sensor de apilador está roto o sucio. Limpie o reemplace el sensor
E10	La luz ambiental es demasiado alta Reducir la luz ambiental
	Sensibilidad a la luz UV es muy alto Reducir la luz UV
E11 El botón de plástico se rompe Vuelva a colocar el botón
EE1	La fluorescencia billete falso se está reflejando revisado por UV	Tomar la primera factura (factura falsa) en la bandeja de salida y luego a Pulse [Reinicio] para continuar el conteo y detección
EE2	El billete falso sin imán se está comprobandopor MG	Tomar la primera factura (factura falsa) en la bandeja de salida y luego ab Pulse [Reinicio] para continuar el conteo y detección
EE4	El proyecto de ley rota o factura media se está comprobando fuera	Al principio, para llevar a cabo el medio o factura media en el apilador, a continuación, a pulse [reset] para seguir contando y detectar
	La izquierda (derecha) del sensor de contaje está sucio o roto	Cambiar un sensor nuevo conteo
EE6	El billete falso con imán situado es diferente siendo revisado por MG	Tomar la primera factura (factura falsa) en la bandeja de salida y luego a Pulse [Reinicio] para continuar el conteo y detección
EE8	El tamaño de la anchura factura es de 5 mm es más grande que la factura de U.S.	Tomar la primera factura (factura falsa) en la bandeja de salida y Pulse [Reinicio] para continuar el conteo y detección
EE9	Dos proyectos de ley se cuentan como una resultante conteo inexacto	Sujetar el tornillo de ajuste en sentido horario

SOLUCIÓN DE PROBLEMAS

Nota: cuando el conteo y detección no es exacta, por favor compruebe lo siguiente machineas:

No hay alimentación	El cable de la línea de alimentación está bien conectado?	El fusible está agotado? Interruptor	de encendido se encuentra en?
El aparato está encendido, pero sin trabajar	El sensor del tanque está sucio, límpielo con un cepillo.	Conecte la línea de sensor Hopper bien a la placa base!	La cinta está demasiado suelta o muy apretada, por favor haga el cinturón correctamente.
Conteo incorrecto	Gire el tornillo en sentido horario para aumentar la fricción.	Tal sensor está sucio Contando límpielo.	Tal vez la lengüeta de goma se usa por favor el cambio a otro lado o uno nuevo.
Detección incorrecta	Ajuste el sensor MG Tal vez la MG	está sucio, límpielo Tal sensor UV está	roto o sucio, limpie o cambie una nueva

LIMPIEZA DE LA MÁQUINA

ADVERTENCIA: Antes de realizar cualquier operación de limpieza, apague el interruptor de alimentación y desconecte el grabador de alimentación de la máquina

Es muy importante limpiar todos los sensores de la máquina con un cepillo suave para evitar cualquier partículas de papel o polvo se pegue a la light transmitter o los sensores receptores de luz.

Puede ser necesario limpiar el interior de la máquina de vez en cuando. Desconecte la máquina y levante la cubierta superior para acceder al interior.

Evite utilizar la máquina en un ambiente polvoriento o sucio. Para protegerse de la máquina de los elementos.

PRECAUCIÓN: No cambie la posición de los detectores y / o sensores ópticos

ESPECIFICACIONES

Model RBC-2100
Suministro de energía 110Vac/60Hz(220Vac/50Hz)
Consumo de energía <90W
Temperatura del entorno para la operación 32-104°F / 0-40°C
Velocidad de conteo 1000 pcs/min
Rango de pantalla de despliegue 4 digits counting and preset display
Capacidad de la tolva / Apiladora 130pcs / 130pcs
Dimensiones 12.12 x 10.43 x 6.41(in) / 308 x 265 x 163(mm)
Peso 15.4lbs / 7kg

GARANTÍA LIMITADE DE TRES AÑOS

Esta garantía se aplica a la reparación o al reemplazo de productos defectuosos en material o mano de obra durante tres años a partir de la fecha de la compra original. Esta garantía sólo se extiende al comprador original.

Esta garantía no se aplica a daños que resulten del abuso, uso indebido, mantenimiento inadecuado o daños fortuitos. Royal Sovereign Internacional, Inc. (y sus empresas afiliadas) no es responsable de los daños incidentales o indirectos de ninguna naturaleza. Esta limitación no se aplica si usted vive en aquellas áreas donde no se permite la exclusión o limitación de daños incidentales o indirectos.

Los productos defectuosos que requieran reparación o reemplazo no pueden ser devueltos sin un Número de Autorización de Devolución. Por favor visite el sitio www.royalsovereign.com en la pestaña "USA-Customer Support" para solicitar una autorización de devolución de productos de oficina.

Los productos defectuosos deben enviarse al Departamento de Devoluciones de Cliente de Royal Sovereign Internacional, pagando el flete con antelación, junto con una prueba de la compra y pago gastos de gastos de envío (cheque o giro bancario). Luego de reparar o reemplazar el producto, éste será devuelto al cliente.

Envíe el producto defectuoso a la siguiente dirección con una descripción detallada del problema. De ser posible, embálelo en la caja de cartón original. Se ruega realizar el pago anticipado de los gastos de envió.

Para solicitar servicio fuera de la garantía o consultar las preguntas más frecuentes por favor visite www.royalsovereign.com y seleccione la pestaña "USA- Customer Support".

Para realizar consultas sobre la venta de productos, partes o accesorios, por favor visite el sitio www.royalsovereign.com.

Para obtener servicio o ventas comuníquese con la oficina de Royal Sovereign de su localidad:

ROYAL SOVEREIGN INTERNATIONAL, INC.

2 Volvo Drive Rockleigh, NJ 07647 USA

TEL: [phone] FAX: [phone]
