99-5849CH - Kit de coche Axxess - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Kit de Instalación en Tablero
Marca	AXESS
Modelo	99-5849CH
Vehículos Compatibles	Ford F-150 2015-2020, F-250/350/450/550 XL 2020-2022 (con pantalla a color de 4.2 pulgadas y controles de clima de zona única)
Provisión de Radio	ISO DIN con bolsillo, ISO DDIN
Color / Acabado	Carbón pintado
Interfaz Incluida	Interfaz Axxess para funciones de clima y volante
Salida de Energía para Accesorios	12V DC, 10A
Funciones Retenidas	R.A.P., controles de audio del volante, cámara de reversa de fábrica, balance/desvanecimiento (excluyendo Sony)
Salidas Adicionales	Salidas NAV (freno de estacionamiento, reversa, sensor de velocidad), anulación de STOP/START
Adaptador de Antena	Incluido
Compatibilidad con Hub USB	AXFD-USB o AXFD-USB2 (vendido por separado)
Herramientas Requeridas	Herramienta para remover paneles, destornillador Phillips, llave de vaso de 9/32", herramienta de corte
Precauciones de Instalación	Desconectar el terminal negativo de la batería antes de la instalación
Método de Programación	Menú de configuración mediante botones del volante
Mantenimiento	Limpiar con un paño suave y seco
Seguridad	Asegúrese de que todas las conexiones estén seguras, especialmente las luces indicadoras de airbag, antes de reconectar la batería
Componentes Incluidos	Panel de moldura de radio, soportes de radio, bolsillo, botones de asientos calefaccionados/paneles en blanco, tornillos (4), clips de panel (6), interfaz HVAC y arnés de cableado, adaptador de antena
Interfaz Adicional Requerida para Sistemas B&O	Pieza #AXA2B-FD1 (vendida por separado)
Funciones Excluidas	Asistencia de reversa para remolque Pro, asientos masajeadores

Preguntas frecuentes - 99-5849CH Axxess

¿Qué vehículos son compatibles con el kit AXESS 99-5849CH?

Este kit es compatible con Ford F-150 2015-2020, modelos Ford F-250/350/450/550 XL 2020-2022 equipados con una pantalla a color de 4.2 pulgadas y controles de clima de zona única. Siempre consulte MetraOnline.com para conocer las aplicaciones de vehículos más recientes.

¿El kit retiene los controles de audio del volante?

Sí, la interfaz Axxess incluida retiene los controles de audio del volante de fábrica. Se proporciona un conector de 3.5 mm para la conexión a la radio de posventa. Consulte el manual para el cableado específico según la marca de la radio.

¿Cómo programo la interfaz después de la instalación?

Con la puerta del conductor abierta, mantenga presionado el botón Mode/OK en el volante, luego encienda el encendido. Use los botones Seek y Volume para navegar por el menú de configuración que se muestra en las perillas de clima. Presione Mode/OK para seleccionar y guardar los cambios. Navegue hasta 'd o' y presione Mode/OK para salir.

¿Qué debo hacer si no hay sonido después de la instalación?

Asegúrese de que el cable azul/blanco (encendido del amplificador) esté conectado si se utiliza un amplificador Sony. Para modelos sin amplificación, verifique las conexiones de los cables de los altavoces desde el arnés de 16 pines. Si utiliza un sistema B&O de fábrica, se requiere una interfaz adicional (Pieza #AXA2B-FD1). También verifique que el tipo de radio esté configurado correctamente en el menú de configuración.

¿Puedo retener la cámara de reversa de fábrica?

Sí, el kit incluye un arnés de cámara de reversa de 54 pines para modelos con pantalla de 8 pulgadas o un arnés de 12 pines para modelos con pantalla de 4.2 pulgadas. Conecte el conector RCA amarillo a la entrada de cámara de reversa de la radio de posventa. Para un funcionamiento adecuado, siga los pasos de instalación en el manual.

¿Qué herramientas se requieren para la instalación?

Necesitará una herramienta para remover paneles, un destornillador Phillips, una llave de vaso de 9/32" y una herramienta de corte. Es posible que se necesiten herramientas adicionales como una crimpadora o un soldador para las conexiones de cableado.

¿El kit soporta sistemas amplificados de fábrica (Sony o B&O)?

Sí, soporta directamente sistemas amplificados Sony. Para sistemas B&O de fábrica, se requiere una interfaz adicional (Pieza #AXA2B-FD1) vendida por separado. El kit también funciona con modelos sin amplificación.

¿Cómo ajusto el color de la iluminación ambiental?

Acceda al menú de configuración usando los controles del volante. Navegue hasta 'A.L' (Iluminación Ambiental), luego presione Mode/OK. Use los botones Volume para cambiar entre colores: Azul Hielo, Naranja, Azul Suave, Rojo, Verde, Azul, Púrpura. Presione Mode/OK para seleccionar.

¿Cómo cambio el tipo de radio en el menú de configuración?

En el menú de configuración, navegue hasta 'r.d' (Detección de Radio). Presione Mode/OK, luego use los botones Volume para seleccionar el número correspondiente a su marca de radio (ej., 2 para Kenwood, 6 para Pioneer). Presione Mode/OK para confirmar. Consulte el manual para la lista completa.

¿Cuál es el propósito de los cables AUX 1 y AUX 2?

Los cables azul/rojo (AUX 1) y azul/negro (AUX 2) son salidas de enclavamiento que pueden activar accesorios como iluminación decorativa o ventiladores de enfriamiento. Conéctelos a la entrada negativa de un relé SPDT automotriz (vendido por separado). Las salidas permanecen activas hasta que se presione el botón nuevamente o se apague el encendido.

MANUAL DE USUARIO 99-5849CH Axxess

Visite HetraOnline.com para obtener información más detallada sobre el producto y aplicaciones actualizadas específicas para vehículos.

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• Indicador de airbag del pasajero integrado • Pintura gris oscuro
• Interfaz incluida para el clima y las funciones del volante

Nota: Este kit no admite la función Pro Trailer Backup Assist™, ni la luz indicadora lumbar/masaje.

Nota: Los sistemas de sonido amplificados B&O de fábrica requieren una interfaz adicional que se vende por separado. Parte # AX-A2B-FD1.

COMPONENTES DEL KIT

- A) Panel de la moldura del radio • B) Soportes del radio • C) Cidad • D) Botones de asiento con calefacción (L & R) Paneles en blanco • E) Tornillos Phillips #8 de 3/8" (4) • F) Ganchos para panel (6) • G) Interfaz y arnés de cableado HVAC (no se muestra) • H) Adaptador de antena (no se muestra)

A

B

C

D

E

F

INDICE

Desmontaje del tablero 2-3

Preparación del kit ....4

Ensamble del kit

- Provisión de radio ISO DIN con cavidad .....5

- Provisión de radio ISO DDIN ....5

Instalación de la interfase Axxess......6-15

Montaje final 11

CABLEADO Y CONEXIONES DE ANTENA

Arnés de cables: Interfaz Axxess integrada en el kit. Adaptador de antena: Incluido con el kit Concentradores de repuesto USB: #AXFD-USB o

AXFD-USB2 (se vende por separado)

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips • Llave del tubo 9/32"
• Herramienta de corte

¡Precaución! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de altre deben estar conectados antes ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

DESMONTAJE DEL TABLERO

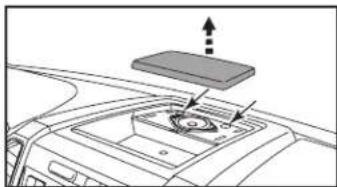

1. Para vehículos con una bocina de canal central: Desenganche y retire la rejilla de la bocina en el centro del tablero por encima del panel del radio/control del clima y luego retire los (2) tornillos de 9/32" expuestos. (Figura A)
2. Para vehículos sin una bocina de canal central: Retire la almohadilla de caucho en la cavidad poco profunda por encima del panel del radio/control del clima y luego retire los (2) tornillos de 9/32" expuestos. (Figura B)
3. Desenganche y quite el panel por encima del panel del radio/control del clima, y luego quite los (2) tornillos de 9/32" de la parte superior del panel del radio/control del clima. (Figura C)

Asegúrese de que el vehículo esté completamente apagado antes de pasar a los siguientes (5) pasos

1. Desenganche, desconecte y quite todo el panel del radio/control del clima.
2. Quite los tornillos de 9/32" que sujetan la pantalla; cantidad. (4) para los modelos de pantalla de 4.2 pulgadas, cantidad. (6) para los modelos de pantalla de 8 pulgadas, luego desconecte y quite. (Figura D)

Continua en la siguiente pagina

1. Para los modelos con una pantalla de 4.2 pulgadas y SYNC®: Quite los (2) tornillos de 9/32" que sujetan el módulo SYNC®, luego desconecte y quite. (Figura F)

2. Quite los (4) tornillos de 9/32" que sujetan el chasis del radio, retire el radio de fábrica. (Figura G)

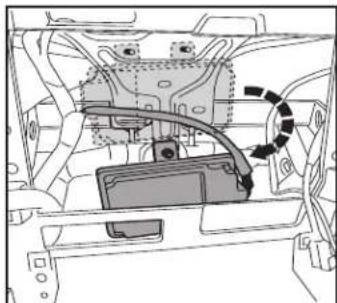

1. Para los modelos equipados con cámara de reversa de fábrica: Quite los (2) tuercas de 10 mm ubicadas en la parte superior del módulo de la cámara. Afloje la tuerca inferior y vuelva a colocar el módulo sobre el perno inferior, luego vuelva a asegurarlo usando solo (1) tuerca de 10 mm. (Figura H)

Continuar la Preparación del Kit

1. Desenganche y retire el interruptor de las luces intermitentes y botones del control de tracción.

Al panel de la moldura del radio 99-5849CH:

1. Coloque el interruptor de las luces intermitentes y botones del control de tracción. (Figura A)
2. Conecte los (6) ganchos para panel suministrados. (Figura B)
3. Para modelos con asientos con calefacción: enganche los botones de los asientos con calefacción. (Figura C)

Para modelos sin asientos con calefacción: Clip en los paneles en blanco. (Figura C)

Continue con el Ensamble del Kit

ENSAMBLE DEL KIT

Provisión de radio ISO DIN con cavidad

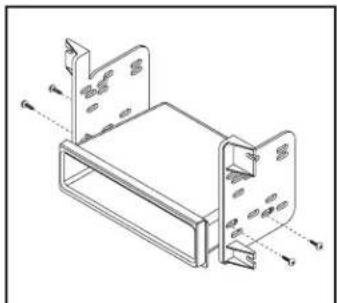

1. Fije la cavidad a los soportes del radio usando los (4) tornillos Phillips que se proporcionan con este kit. (Figura A)
2. Retire el manguito metálico DIN y la moldura timbre de la radio del mercado de accesorios.
3. Deslice el radio de mercado secundario en el conjunto de soporte/b olsillo del radio y luego asegúrelo con los tornillos suministrados con el radio. (Figura B)
4. Vuelva a conectar el terminal negativo de la batería y prepárese para la instalación de la interfaz Axxess.

Continúe con la instalación de la interfaz Axxess

Provisión de radio ISO DDIN

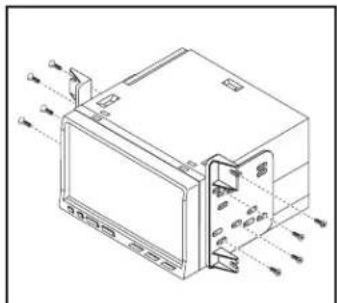

1. Una los soportes al radio usando los tornillos que vienen con el radio. (Figura A)

INSTALACIÓN DE LA INTERFASE AXXESS

CARACTERÍSTICAS DE LA INTERFAZ

• Provee corriente de accesorios (12 voltios 10 amperes)
- Retiene R.A.P. (corriente de accesorio retenida)
- Proporciona salidas de NAV (freno de mano, reversa, sensor de velocidad)
- Retiene los controles de audio en el volante
- Permite anular la función de STOP/START engine
- El botón STOP/START de fábrica puede reanudar la función STOP/START
- Retiene la cámara de reversa de fábrica
- Puede usarse en modelos amplificados y no amplificados (incluso SONY)
- Retiene el balance y la intensidad
• Actualizable a micro-B USB

COMPONENTES DE LA INTERFAZ

• Interfaz Axxess (integrada en el kit)
- Arnés lateral del coche (LD-TSCREEN-FD3)
- Interfaz de climatización
• Arnés de interfaz HVAC (LD-FDHVAC)
- Arnés plano de 4 clavijas a apilado de 4 clavijas (incluido con el arnés HVAC)
- Arnés de 16 pines con cables pelados (LD-2NAVAMPL)

• Arnés de 14 clavijas con cables pelados y un enchufe de dos clavijas (LD-FD-AUX)
• Arnés de cámara retrovisora de 54 clavijas con enchufe de dos clavijas (LD-FD54CAM)
• Arnés de cámara retrovisora de 12 pines
• Conector hembra de 3,5 mm con cables pelados (LD-SWC-F3.5)

INDICE

Conexiones
Para modelos sin amplificador Sony 7
Para modelos con amplificador Sony....8
Retención de control del volante jack de 3.5mm....9
Arnés de cámara de reversa....9
Instalación....10
Montaje final 11
Menú de configuración....12-14

HERRAMIENTAS REQUERIDAS

• Herramienta de ponchadora y conectores, o pistola de soldadura, soldadura y termocontracción
  • Cinta • Cortacables • Zip lazos

¡Atención! Esta interfase funcionará con modelos que cuenten con amplificador de Sony o que no estén amplificados. Siga las instrucciones cuidadosamente para su modelo de vehículo. Ignorar las instrucciones ocasionará que no haya sonido o que el sonido sea bajo. Si no sabe con seguridad si su vehículo está amplificado de fábrica o no, comuníquese con su concesionario local.

CONEXIONES

Para modelos sin amplificador Sony:

Del arnés de 16 pins con conectores pelados al radio de mercado secundario:

• Conecte el cable rojo al cable de accesorios.
• Si está equipado con un subwoofer de fábrica, conecte el cable azul/blanco al cable de encendido del amplificador.
• Si el radio de mercado secundario tiene cable de iluminación, conecte a él el cable anaranjado/blanco.
• Conecte el cable gris con la salida positiva de la bocina derecha delantera.
• Conecte el cable gris/negro con la salida negativa de la bocina derecha delantera.
• Conecte el cable blanco a la salida positiva de la bocina izquierda delantera.
• Conecte el cable blanco/negro a la salida negativa de la bocina izquierda delantera.
• Coloque cinta e ignore los siguientes (5) cables; no se utilizarán en esta aplicación: marrón, verde, verde/negro, púrpura, púrpura/negro

Los siguientes (3) cables son únicamente para radios con multimedia/navegación que requieren estos cables.

• Conecte el cable azul/rosado al cable VSS/de detección de velocidad.
• Conecte el cable verde/púrpura al cable de reversa.
• Conecte el cable verde claro al cable de freno de mano.

Desde el ARNÉS LATERAL DEL AUTOMÓVIL hasta la radio no original, conecte como se indica:

• Conecte el cable negro al cable de tierra.
• Conecte el cable amarillo al cable de la batería.
• Conecte el cable verde con la salida positiva de la bocina izquierda trasera.
• Conecte el cable verde/negro con la salida negativa de la bocina izquierda trasera.
• Conecte el cable púrpura con la salida positiva de la bocina derecha trasera.
• Conecte el cable púrpura/negro a la salida negativa de la bocina derecha trasera.
• Coloque cinta e ignore el siguiente (1) cable; no se utilizará en esta aplicación. Azul

Para modelos Conexiones de entrada auxiliar:

• Conecte los conectores RCA rojo y blanco rotulados "FROM 3.5" a los conectores de audio AUX-IN del radio de mercado secundario.
• No tenga en cuenta los conectores RCA rojo y blanco con la etiqueta "RSE / SYNC® / SAT", no se utilizarán en esta aplicación.

Continúe a la retención del control en volante con conector de 3.5 mm

CONEXIONES (CONT.)

Para modelos con amplificador Sony:

Del arnés de 16 pins con conectores pelados al radio de mercado secundario:

• Conecte el cable rojo al cable de accesorios.
• Si está equipado con un subwoofer de fábrica, conecte el cable azul/blanco al cable de encendido del amplificador.
• Si el radio de mercado secundario tiene cable de iluminación, conecte a él el cable anaranjado/blanco.
• Conecte el cable gris con la salida positiva de la bocina derecha delantera.
• Conecte el cable gris/negro con la salida negativa de la bocina derecha delantera.
• Conecte el cable blanco a la salida positiva de la bocina izquierda delantera.
• Conecte el cable blanco/negro a la salida negativa de la bocina izquierda delantera.
• Conecte el cable verde con la salida positiva de la bocina izquierda trasera.
• Conecte el cable verde/negro con la salida negativa de la bocina izquierda trasera.
• Conecte el cable púrpura con la salida positiva de la bocina derecha trasera.
• Conecte el cable púrpura/negro a la salida negativa de la bocina derecha trasera.
• Coloque cinta e ignore el siguiente (1) cable; no se utilizará en esta aplicación. marrón

Los siguientes (3) cables son únicamente para radios con multimedia/navegación que requieren estos cables.

• Conecte el cable azul/rosado al cable VSS/de detección de velocidad.
• Conecte el cable verde/púrpura al cable de reversa.
• Conecte el cable verde claro al cable de freno de mano.

Desde el ARNÉS LATERAL DEL COCHE hasta la radio del mercado de accesorios: • Conecte el cable negro al cable de tierra.

• Conecte el cable amarillo al cable de la batería.
• Coloque cinta e ignore los siguientes (5) cables; no se utilizarán en esta aplicación. azul, verde, verde/negro, púrpura, púrpura/negro
• Ignore los conectores RCA rojo y blanco rotulados "RSE//SYNC®/SAT"; no se utilizarán en esta aplicación.
• Ignore los conectores RCA rojo y blanco rotulados "FROM 3.5"; no se utilizarán en esta aplicación.

Continúe a la retención del control en volante con conector de 3.5 mm

CONEXIONES (CONT.)

Retención de control del volante jack de 3.5mm:

- El conector de 3.5 mm se debe usar para retener los controles de audio en el control del volante.

- Para los siguientes radios: Conecte el conector hembra de 3.5 mm con conectores pelados en el conector macho SWC de 3.5 mm del arnés 5849. Cualquier cable restante debe cubrirse con cinta e ignorarse.

• Eclipse: Conecte el cable del control en el volante, normalmente marrón, al cable del conector marrón/blanco. Después conecte el cable del control en el volante restante, normalmente marrón/blanco, al cable del conector marrón.
• Equipo original Metra: Conecte el cable Key 1 (gris) del control en el volante al cable marrón.
• Kenwood o seleccione JVC con un cable de control en el volante: Conecte el cable azul/amarillo al cable marrón.

NotaSi su radio Kenwood se detecta automáticamente como JVC, ajuste manualmente el tipo de radio como Kenwood. Vea las instrucciones a continuación para cambiar el tipo de radio.

• XITE: Conecte el cable SWC-2 del control en el volante del radio al cable marrón.
- Parrot Asteroid Smart o Tablet: Conecte el conector de 3.5 mm al AX-SWC-PARROT (se vende por separado), y después conecte el conector de 4 pins del AX-SWC-PARROT al radio.

NotaEl radio debe estar actualizado a la versión de software 2.1.4 o posterior.

• Radio universal de "2 o 3 cables": Conecte el cable del control en el volante, conocido como Key-A
• SWC-1, al cable marrón del conector. Después conecte el cable restante del control en el volante, conocido como Key-B o SWC-2, al cable marrón/blanco del conector. Si el radio llega con un tercer cable para hacer tierra, ignore este cable.

NotaDespués de haber programado la interfaz al vehículo, haga referencia al manual provisto con el radio para asignar los botones SWC. Contacte al fabricante del radio para mayor información.

- Para todos los demás radios: Conecte el conector de 3.5 mm dentro del puerto en el radio designado para una interfaz externa de control en el volante. Haga referencia al manual provisto con el radio si tiene duda de dónde va el conector de 3.5 mm.

Retención de cámara de respaldo OE:

• Conecte un lado del arnés de retención de la cámara suministrado al conector de 54 pines en el vehículo. Este conector fue retirado de la pantalla de 8" de fábrica.
• Conecte el enchufe de dos clavijas al enchufe AUX de 14 clavijas (LD-FD-AUX)
• Conecte el conector RCA amarillo a la entrada de la cámara retrovisora de la radio no original.

Desde el arnés de 14 pines con cables pelados a la radio de posventa:

Paso 1: Conecte el enchufe de dos clavijas al enchufe correspondiente de dos clavijas en el arnés de la cámara (LD-FD54CAM)

Los siguientes (2) cables son para activar un relé desde los botones en la parte frontal del panel de la moldura del radio. Las salidas están bloqueadas, lo que significa que permanecerán activas hasta que se vuelva a presionar el botón (o hasta que se apague la llave de contacto). Estos botones se pueden usar para encender elementos tales como: iluminación de acento o ventiladores para enfriar los amplificadores del mercado de accesorios.

• Conecte el cable Azul/Rojo con la etiqueta "AUX 1" a la entrada negativa de un automóvil Relé SPDT (se vende por separado).
• Conecte el cable Azul/Negro con la etiqueta "AUX 2" a la entrada negativa de un automóvil Relé SPDT (se vende por separado).

INSTALACIÓN

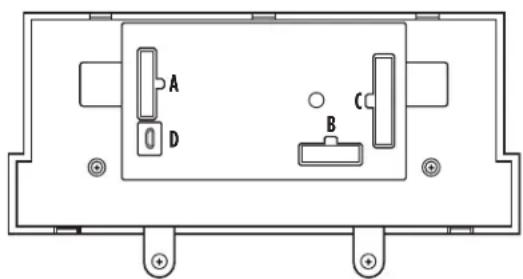

Pantalla táctil

1. Conecte el armés de 16 pins con conectores pelados en el puerto A en la pantalla táctil.
2. Conecte el armés de 14 clavijas con cables pelados al puerto B.
3. Conecte el arnés FD3 al puerto C y luego al arnés de cableado en el vehículo. Estos arneses son los que se retiraron en el Desmontaje del tablero, paso 7.
4. El puerto D es una entrada USB Micro-B para actualizar la interfaz.

Interfaz HVAC

1. Conecte el arnés de la interfaz HVAC en la interfaz HVAC y luego a los armeses de cableado en el vehículo. Estos armeses son los que se retiran del paso 4 en el desmontaje del tablero.
   Atención! Ignore el conector de 10 pins del arnés de interfaz HVAC, no se usará en esta aplicación.
2. Conecte el arnés de 4 pins planos a 4 pins apilados a la interfaz HVAC y luego al ensamblado de la luz de la bolsa de aire del pasajero.
3. A continuación, conecte el arnés de 6 pins del arnés FD3 en la interfaz HVAC.
4. Para los modelos con una pantalla de 4.2 pulgadas: Conecte el arnés de la cámara de reversa de 12 pins al arnés del cableado en el vehículo. Este arnés es el que se retira del paso 5 en el desmontaje del tablero.
   Para los modelos con una pantalla de 8 pulgadas: Conecte el conector hembra del arnés de la cámara de reversa de 54 pins al arnés del cableado en el vehículo. Este conector se localiza detrás de la pantalla de fábrica que se retiró en el paso 5 en el desmontaje del tablero.
   Nota: Ignore el conector macho; no se utilizará en esta aplicación.
5. Localice el conector de la antena de fábrica en el tablero y realice todas las conexiones necesarias al radio. Utilice el adaptador de antena provisto para adaptar el conector de antena de fábrica a la radio no original.

INSTALACIÓN cont.

1. Abra la puerta del conductor y manténgala abierta durante el proceso de programación.
2. Encienda la ignición y espere hasta que las luces del control de clima se vuelvan azules.

Nota: Si las luces no se vuelven azules, desconecte el puerto C de la panel táctil durante unos segundos y luego intente nuevamente.

1. Pruebe todas las funciones de la instalación para verificar la operación correcta antes de volver a ensamblar el tablero.

MONTAJE FINAL

1. Sujete el ensamblaje terminado en el tablero superior con la herramienta de fábrica que quitó en el paso 5 del Desmontaje del Tablero.
2. Coloque a presión el panel de la moldura del radio sobre el ensamble completo y luego vuelva a armar el tablero al revés de cómo lo desmontaje para completar la instalación.

MENÚ DE CONFIGURACIÓN

Los botones del volante se utilizarán para ingresar, navegar y realizar cambios en el menú. La visualización de las perillas de clima se utilizará para ver el menú.

1. Con la puerta del conductor abierta, presione y mantenga presionado el botón Modo / OK, luego encienda la tecla.
2. Presione los botones de Búsqueda para alternar entre las opciones de menú disponibles. Consulte la tabla de Opciones de menú para obtener una lista de opciones y una descripción de cada opción.
3. Presione los botones de Volumen para alternar entre las opciones de submenú disponibles. Consulte la tabla de Opciones de submenú correspondiente para el artículo en cuestión.
4. Una vez que se haya elegido un elemento para cambiar, presione el botón Modo / OK.
5. Navegue hasta "d o", luego presione el botón Modo / OK para salir del Menú de Configuración.
6. Si no hay actividad después de 10 segundos, el menú de configuración se cerrará.

Opciones del menú

Visualización de la perilla izquierda	Visualización de la perilla derecha Descripción
A.L Iluminación ambiental	Auto Stop / Start Override
A.G		Ganancia del amplificador OEM
A.S. Mostrará el estado actual
r.d		Detección de radio
b.L.		Iluminar desde el fondo
U O		Número de versión del kit
d o	n E	Hecho / Salir

Opciones de submenú
Iluminación ambiental

Visualización de la perilla izquierda	Visualización de la perilla derecha	Iluminación ambiente color
A.L	Ib	Azul hielo
A.L	Or	Naranja
A.L	Sb	Azul suave
A.L	rd	Rojo
A.L	Gr	Verde
A.L	bL	Azul
A.L	PU	Púrpura

Ganancia del amplificador OEM

Visualización de la perilla izquierda	Visualización de la perilla derecha
A.G	0 to 30

Auto Stop / Start Override

Visualización de la perilla izquierda	Visualización de la perilla derecha
A.S	0.0	Discapacitado (no override)
A.S	0.1	Permitir

MENÚ DE CONFIGURACIÓN (CONT.)

Opciones de submenú (cont.)

- Presione el botón Modo en el volante para iniciar el proceso de detección automática.

Detección de radio

Visualización de la perilla izquierda	Visualización de la perilla derecha	Fabricante de radio	Keynotes
r.d 1 Eclipse (Type 1) 1
r.d	2	Kenwood
r.d 3 Clarion (Type 1) 1
r.d 4 Boss (type 1)/Dual/Sony 1 (Boss)
r.d	5	JVC
r.d	6	Pioneer/Jensen
r.d	7	Alpine	3
r.d 8 Boss (type 4)/Visteon 1 (Boss)
r.d	9	Valor
r.d	10 Clarion (Type 2)	1
r.d	11 Boss (Type 2)
r.d	12 Eclipse (Type 2)	1
r.d	13	LG

2

Continua en la siguiente pagina

MENÚ DE CONFIGURACIÓN (CONT.)

Opciones de submenú (cont.)
Detección de radio (cont.)

Visualización de la perilla izquierda	Visualización de la perilla derecha	Fabricante de radio	Keynotes
r.d	14	Parrot	4
r.d	15	XITE
r.d	16	Philips
r.d	17	Kicker
r.d	18	JBL
r.d	19	Insane Audio
r.d	20	Magnadyne
r.d	21	Boss (type 3)
r.d	22	Axxera

1. Si los controles del volante no funcionan, cambie el tipo de radio al tipo de radio opuesto.
2. Si la pantalla muestra 5 (JVC), cambie el tipo de radio a 2 (Kenwood).
3. Si la pantalla muestra Alpine, pero no se ha instalado una radio Alpine, asegúrese de que el conector de 3.5 mm esté enchufado.
4. Requiere AX-SWC-PARROT (se vende por separado). El software en la radio debe ser rev. 2.1.4 o superior.

MENÚ DE CONFIGURACIÓN (CONT.)

Opciones de submenú (cont.)
Backlight

Visualización de la perilla izquierda	Visualización de la perilla derecha	Color de luz de fondo
b.L -- Sin luz de fondo
b.L	rD	Rojo
b.L	Or	Naranja
b.L	YE	Amarillo
b.L LG Verde lima
b.L	Gr	Verde
b.L	CY	Cian
b.L	BL	Azul
b.L	Pu	Púrpura
b.L	HP	Rosa caliente

Número de versión del kit

Visualización de la perilla izquierda	Visualización de la perilla derecha
UO	Mostrará la versión actual del kit

Hecho / Salir

- Presione el botón Modo / OK en el volante para salir del Menú de Configuración.

Visualización de la perilla izquierda	Visualización de la perilla derecha
d o	n E

¿Tienes dificultades? Estamos aquí para ayudar.

Póngase en contacto con nuestra

línea de soporte técnico en:

386-257-1187

O por correo electrónico a:

[e-mail]

Horas de soporte técnico (hora estándar del este)

Mejore sus habilidades de instalación y

fabricación inscribiéndose en la escuela de

dispositivos electrónicos móviles más reconocida

y respetada de nuestra industria. Registrese en

www.installerinstitute.com o llame al

800-354-6782 para obtener más información y

avance hacia un futuro mejor.

Metra recomienda técnicos

con certificación del Programa

de Certificación en Electrónica
