OHNV 175-37 - Secadora Otsein-Hoover - Manual de uso y guía de instrucciones gratis

Tipo de producto	Secadora
Marca	Otsein-Hoover
Modelo	OHNV 175-37
Capacidad	7 kg
Dimensiones (Al x An x Pr)	85 x 60 x 60 cm
Peso	35 kg
Alimentación eléctrica	220-240 V, 50 Hz
Clasificación energética	Clase B (estimada)
Programas de secado	Algodón, Sintéticos, Delicados, Secado por tiempo
Tecnología de secado	Condensador (con salida de aire)
Nivel de ruido	65 dB(A)
Bloqueo infantil	Sí
Inicio diferido	Hasta 24 horas
Indicador de filtro	Sí
Capacidad del depósito de agua	3,5 L
Limpieza y mantenimiento	Limpiar el filtro de pelusas después de cada uso, vaciar el depósito de agua
Características de seguridad	Protección contra sobrecalentamiento, bloqueo de puerta
Disponibilidad de piezas de repuesto	Piezas de repuesto disponibles a través de centros de servicio
Índice de reparabilidad	7,5/10 (estimado)
Idioma del manual	Inglés (también disponible en otros idiomas)

Preguntas frecuentes - OHNV 175-37 Otsein-Hoover

¿Cómo limpio el filtro de pelusas?

Abra la puerta y tire del filtro de pelusas hacia arriba. Retire las pelusas con la mano o con un cepillo suave. Enjuague con agua corriente si es necesario, luego seque completamente antes de volver a colocarlo.

¿Qué debo hacer si la secadora se detiene a medio ciclo?

Primero, compruebe si el depósito de agua está lleno o si el filtro de pelusas está obstruido. Asegúrese también de que el cable de alimentación esté enchufado y de que el disyuntor no se haya disparado. Si el problema persiste, consulte la sección de resolución de problemas del manual.

¿Puedo secar todos los tejidos en esta secadora?

No, evite secar prendas con etiquetas que indiquen 'no secar en secadora', como lana, seda o artículos con relleno de espuma. Utilice el programa adecuado para tipos de tela como algodón o sintéticos.

¿Con qué frecuencia debo vaciar el depósito de agua?

Vacíe el depósito de agua después de cada ciclo de secado para evitar desbordamientos y mantener el rendimiento. La luz indicadora le recordará cuando esté lleno.

¿Por qué mi ropa aún está húmeda después de un ciclo?

Las posibles causas incluyen sobrecarga, velocidad de centrifugado insuficiente en la lavadora o un filtro de pelusas obstruido. Compruebe también si se seleccionó el programa correcto para el peso de la tela.

¿La secadora es de ventilación o de condensación?

Este modelo es una secadora de condensación, lo que significa que recoge la humedad en un depósito de agua en lugar de ventilarla a través de una manguera. El depósito debe vaciarse regularmente.

¿Cómo uso la función de inicio diferido?

Seleccione su programa de secado, luego presione el botón Inicio diferido repetidamente para establecer el retraso deseado (hasta 24 horas). Cierre la puerta y presione Inicio. El ciclo comenzará después del retraso establecido.

¿Qué hace el bloqueo infantil?

El bloqueo infantil desactiva los botones del panel de control para evitar cambios accidentales durante el funcionamiento. Para activarlo, mantenga presionado el botón de bloqueo infantil durante 3 segundos. Repita para desactivar.

¿Dónde puedo encontrar piezas de repuesto para este modelo?

Las piezas de repuesto se pueden pedir a los centros de servicio autorizados de Otsein-Hoover o a minoristas en línea de piezas de repuesto. Utilice el número de modelo OHNV 175-37 para una identificación precisa.

¿Cómo limpio el condensador?

Acceda a la unidad del condensador en la parte inferior de la secadora (panel frontal). Retírela y enjuáguela con un cabezal de ducha para eliminar la acumulación de pelusas. Deje secar completamente antes de volver a colocarla. Limpie cada 6 meses.

MANUAL DE USUARIO OHNV 175-37 Otsein-Hoover

Desembalaje del producto 19

Advertencias sobre seguridad 20

Instalación 20

Uso 20 La colada 30

Temas medioambientales....21

Servicio técnico de GIAS....21

Instalación 22

Requisitos eléctricos....22

Ajuste de las patas 22

Ventilación....23

Preparación del material para secar....24

Preparación de la ropa. 24

Clasificación del material para secar....25

Consejos para el secado 26

No secar en secadora 26

Ahorro de energia 26

Gura de secado....26

Controles e indicadores 27

Puerta y filtro....28

Modo de abrir la puerta 28

Filtro....28 Control de montacioniente del filtro....29

control de mantenimiento del filtro 28

Operación

40003727SPA.qxd 04/08/2005 14:36 Page 19

Introducción

Por favor lea cuidadosamente estas instrucciones y utilice la máquina según sus indicaciones. Este folleto presenta directrices importantes para uso seguro, instalación y mantenimiento, y algunos consejos para obtener los mejores resultados de su secadora.

Conserve toda la documentación en un lugar seguro para referencia futura o para los dueños futuros

Información de entrega

Por favor verifique que los siguientes artículos hayan sido entregados con el electrodoméstico:

●Manual de instrucciones
●Tarjeta de garantia
- Kit e instrucciones de ventilación
- Etiqueta de energía

Verifique que no se hayan producido daños al

electrodoméstico durante el transporte De haberlos, llame al Servicio Técnico de GIAS.

Si no se cumplen los requisitos descritos anteriormente, es posible que se perjudique la seguridad del

electrodoméstico. Es posible que se le cobre una llamada al servicio técnico si el problema con el

electrodoméstico es el resultado de un uso incorrecto.

Desemhalaje del producto

40003727SPA.qxd 12/12/2005 12:10 Page 26

Advertencias sobre seguridad

Instalación

• Verifique que el producto no tenga daños visibles antes de usarlo. En caso de presentar algún daño, no lo use y póngase en contacto con el Servicio técnico de GIAS.
• No utilice adaptadores, conectores múltiples ni alargaderas.
• No se debe instalar esta máquina en un cuarto de baño ni en una sala de ducha.
• Nunca instale la secadora junto a cortinas, y procure que no caigan objetos ni se acumule nada detrás de la secadora.

Uso

● ADVERTENCIA El uso incorrecto de una secadora puede provocar riesgo de incendio.
- Esta máquina está diseñada para ser utilizada en el hogar, es decir, para secar tejidos y prendas de uso diario.
- Esta máquina debe usarse solamente para el propósito para el cual fue diseñada. Las instrucciones para la instalación y el uso deben comprenderse cabalmente antes de hacer funcionar el electrodoméstico.
- No toque el electrodoméstico cuando tenga las manos o los pies mojados o húmedos.
- No se apoye en la puerta al cargar la secadora ni utilice la puerta para levantar o mover la máquina.
- No permita a los niños jugar con la máquina ni los mandos.
- ADVERTENCIA No use el producto si el filtro de pelusa no está en su lugar o si está dañado, ya que la pelusa podría arder.
- ADVERTENCIA En el lugar donde aparezca el simbolo de superficie caliente ^A , el incremento de temperatura durante la operación de la secadora puede exceder los 60 grados centigrados.
- Desconecte el enchufe de la red del suministro eléctrico. Siempre debe daronchufe de la míquía autor de líquisels.

40003727SPA.qxd 12/12/2005 12:11 Page 21

• Antes de introducir ropa en la secadora, aquélla debe centrifugarse o estrujarse bien. Prendas que escurren agua ND deben introducirse en la secadora.
• Deben sacarse de los bolsillos encendedores y cerillas, y no se debe NUNCA usar líquidos inflamables cerca de la máquina.
  No se debe NUNCA introducir cortinas de fibra de vidrio en esta máquina. Puede producirse irritación de la piel si otras prendas se contaminan con fibras de vidrio.
• Las prendas tratadas o contaminadas con productos de limpieza inflamables o líquidos tales como gasolina, aceite para cocinar o aerosoles NO DEBEN colocarse en esta máquina.

Temas medioambientales

• Todos los materiales de embalaje utilizados son ecológicos y reciclables. Por favor deshágase de los materiales de embalaje por medios ecológicos. Su ayuntamiento podrá informarle de los medios actuales de desecho.
• Por razones de seguridad cuando se deseche una secadora, desenchufe el cable eléctrico de la toma general, corte el cable y destruyalo junto con el enchufe. Para evitar que los niños se queden encerrados en la máquina, rompa las bisagras o la cerradura de la puerta.

Servicio técnico de GIAS

- Para que esta máquina siga funcionando de modo seguro y eficiente, recomendamos que todo mantenimiento o reparación sea efectuado únicamente por un ingeniero autorizado de mantenimiento GIAS.

Directiva europea 2002/96/EC

Este electrodoméstico está marcado conforme a la directiva Europea 2002/96/CE sobre los residuos de aparatos eléctricos y electrónicos (WEEE).

Asegurándose que este producto ha sido eliminado correctamente, ayudará a evitar posibles consecuencias negativas en el ambiente y la salud de las personas, que pudiera verificarse por causa de un anómalo tratamiento de este producto.

40003727SPA.qxd 04/08/2005 14:36 Page 22

Instalación

Es posible que se le cobre una llamada al servicio técnico si el problema con el electrodoméstico es el resultado de una instalación incorrecta.

Si se dañara el cable eléctrico de esta máquina, debe reemplazarse con un cable especial que se puede obtener ÚNICAMENTE del Servicio de recambios de GIAS. Una

Requisitos eléctricos

Las secadoras están preparadas para funcionar con un voltaje monofásico de 230 V, a 50 Hz. Verifique que el circuito de suministro tenga una corriente nominal de al menos 10 A.

La electricidad puede ser muy peligrosa.

Es imprescindible que esta máquina tenga conexión a tierra.

La toma de corriente y el enchufe del electrodoméstico deben ser del mismo tipo.

No utilice adaptadores múltiples ni alargaderas.

Después de haberse instalado la máquina, el enchufe debe quedar en una posición fácil de alcanzar en el momento de desconectarlo.

Los conductores del cable de conexión eléctrica son de diferentes colores, según la codificación siguiente:

Azul NEUTRO

Marrón CON CORRIENTE

Verde y amarillo CONEXIÓN A TIERRA

Este electrodoméstico CE cumple la Directiva europea 89/336/EEC, 73/23/EEC y sus enmiendas subsiguientes.

No enchufe el electrodoméstico ni lo encienda conectado a la red eléctrica hasta

40003727SPA.qxd 04/08/2005 14:36 Page 23

Ventilación

Debe suministrarse ventilación adecuada en la sala donde esté ubicada la secadora para evitar que los gases de aparatos que quemen otros combustibles, incluyendo llamas abiertas, ingresen en la sala cuando se está usando la secadora.

- El aire extraído no debe descargarse dentro de un conducto que sea utilizado para expulsar humos de aparatos que quemen gas u otros combustibles.

- Compruebe periódicamente que no esté obstruido el paso de la corriente de aire a través de la secadora.

- Después de usar la máquina, revise el filtro de polvo y limpielo si es necesario.

●Las tomas y salidas de aire deben mantenerse libres de todo obstáculo. Para que haya suficiente ventilación, no debe haber ningún obstáculo en el espacio que se encuentra entre el fondo de la máquina y el suelo. Debería haber una separación de por lo menos 12 mm entre la máquina y cualquier obstáculo.

●Procure que no caigan objetos ni se acumulen detrás de la máquina, ya que éstos pueden tapar la entrada y salida de aire.

● NUNCA instale la secadora junto a cortinas.

Instalación de la manguera de

40003727SPA.qxd 04/08/2005 14:36 Page 24

o instalando un conector de menor diámetro para montarla en una abertura de la pared.

●Evite que la manguera cree curvas en forma de U, ya que esto restringiria el flujo de aire e incrementaría la posibilidad de que el agua se acumule en la manguera.

- Compruebe regularmente la manguera para eliminar cualquier acumulación de pelusa o de agua que haya quedado retenida en ella.

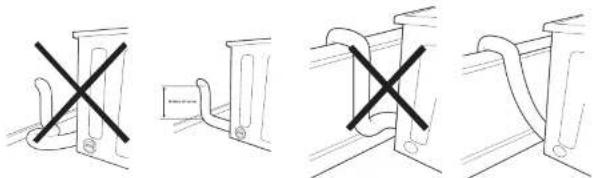

Los siguientes diagramas proporcionan ejemplos de buenas y malas instalaciones.

Preparación del material para secar

Antes de usar por primera vez la secadora:

- Por favor lea con atención las instrucciones de este manual.

40003727SPA.qxd 04/08/2005 14:36 Page 25

Peso máximo del material

●Piezas de algodón máx. 7,5 kg
●Plezas de fibras sintéticas máx. 3,5 kg

Clasifique los artículos que se van a secar de la siguiente manera:

●Según los simbolos de cuidado

Se encuentran en el cuello o en la costura interior:

Apropiado para secadora.

No secar en secadora.

Si el artículo no tiene etiqueta de lavado, se debe presuponer que no es apropiado para secadora.

●Según la cantidad y el grosor

Cuando la cantidad del material para secar sea mayor que la capacidad de la secadora, separe la ropa de acuerdo a su espesor (por ej. separe las

400037275PA.qzd 04/08/2005 14:36 Page 26

Consejos para el secado

IMPORTANTE: No usar la secadora para artículos que se hayan tratado con líquidos para limpiado en seco ni para prendas de goma (peligro de incendio o de explosión).

No secar en secadora:

Prendas de lana, seda, telas delicadas, medias de nylon, bordados delicados, tela con adornos metálicos, prendas con guarniciones de PVC o de cuero, zapatillas de deporte, piezas voluminosas como sacos de dormir, etc.

Ahorro de energía

Se deben poner en la secadora solamente artículos que se hayan estrujado bien o que se hayan centrifugado para quitar el agua. A menos humedad que tengan las prendas que se han de secar, más corto será el tiempo de secado, lo cual ahorrará energía eléctrica.

SIEMPRE

●Procure secar el máximo peso permitido de artículos, para economizar tiempo y energía.
- Compruebe que el filtro esté limpio antes de iniciar el ciclo de secado.
- Debe excederse del peso máximo, porque de hacerlo así se malgasta tiempo y energía eléctrica.
- Introduzca en la secadora artículos que chorreen agua, porque se puede dañar el aparato.

NUNCA

Controles e indicadores

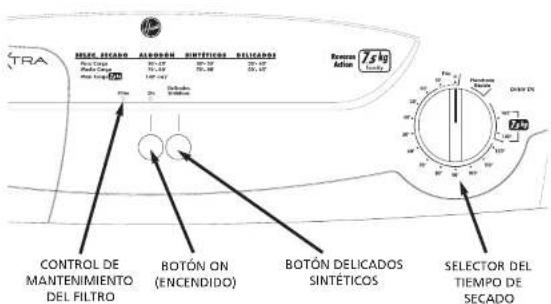

Panel de control y luces de aviso

Botón 'ON' e indicador - presione para activar la máquina, y se iluminará el indicador.

Botón 'Delicados Sintéticos' – presione para bajar la temperatura para piezas delicadas.

y presione nuevamente para seleccionar temperatura alta.

Temperatura seleccionada ALTA
Temperatura seleccionada BAJA

40003727SPA.qxd 04/08/2005 14:36 Page 28

Puerta y filtro

Modo de abrir la puerta

Tire de la palanca para abrir la puerta.

Para poner la secadora en marcha nuevamente, cierre la puerta y presione On.

¡AVISO!

Cuando la secadora está en uso, puede que el tambor y la puerta SE CALIENTEN MUCHO

Filtro

IMPORTANTE: Para mantener la secadora en condiciones de funcionamiento eficiente, compruebe que el filtro de polvo esté limpio antes de cada ciclo de secado.

1. Tire del filtro hacia arriba.
2. Abra el filtro de la manera señalada.
3. Saque las pelusas usando un cepillo suave o con la punta de los dedos.

40003727SPA.qxd 04/08/2005 14:36 Page 29

Operación

Consulte la tabla de la guía de secado o las etiquetas de cuidado para seleccionar el programa más adecuado.

• Abra la puerta e introduzca la ropa en el tambor, cuidando de que aquélla no estorbe al cerrar la puerta.
  ●Para secar piezas delicadas, presione el botón Delicados Sintéticos para bajar la temperatura. Pulse el botón de nuevo al terminar, para seleccionar temperatura alta.

Temperatura seleccionada ALTA

Temperatura seleccionada BAJA

●Haga girar el selector 'TIEMPO DE SECADO' hasta que el tiempo de secado requerido coincida con el dial.

El programa Planchado Rápido proporciona una función de acondicionamiento y antiarrugas. La secadora calienta las piezas para secar durante 8 minutos, seguido por un periodo de enfriamiento de 2 minutos, y es especialmente apropiado para ropa que pueda haberse dejado por algún tiempo antes de plancharla, en una canasta de la ropa, por ejemplo. Cuando se ha secado la ropa afuera en una cuerda o en radiadores, dentro de la casa, también a veces se pone rígida. Esta función afloja las arrugas de la ropa, por lo cual se hace más fácil y más rápido el trabajo de planchar.

●Cierre la puerta suavemente, empujándola lentamente hasta que olga un ruido de 'clk'.

¡AVISO!

El tambor, la puerta y las piezas que se han secado pueden estar muy calientes.

40003727SPA.qxd 04/08/2005 14:36 Page 30

Limpieza y mantenimiento de rutina

IMPORTANTE

Antes de limpiar esta máquina, siempre debe apagarla y retirar el enchufe de la red del suministro eléctrico.

Limpieza de la secadora

●Limpie el filtro después de cada ciclo de secado.
●Cada vez, después de usar la secadora, pase un trapo por el interior del tambor y deje la puerta abierta por un rato para permitir que circule el aire para secarla.
●Con un trapo suave, limpie la parte exterior de la máquina y la puerta.
- NO use almohadillas abrasivas ni productos químicos de limpieza.
●Para evitar que la puerta quede pegada o que se acumule pelusa, se debe limpiar la puerta interna y la junta con un trapo húmedo.

Especificaciones técnicas

Capacidad del tambor 115 litros

Peso máximo que se puede secar 7,5 kg

Altura 85 cm

Ancho 60 cm

Profundidad 60 cm

Categoría de consumo de energía C

Para datos

referentes a

energía eléctrica,

retierase a la

etiqueta de

40003727SPA.qxd 04/08/2005 14:36 Page 31

Resolución de problemas

Causa posible de...

Defectos que puede solucionar usted mismo

Antes de llamar al Servicio técnico de GIAS para obtener asesoramiento técnico, lea detenidamente la siguiente lista. Se cobrará el servicio técnico si resulta que la máquina funciona correctamente, o si ha sido instalada o utilizada incorrectamente. Si el problema continua después de completar la verificación recomendada, por favor llame al Servicio técnico de GIAS para recibir asistencia telefónica.

El tiempo de secado es excesivamente largo/la ropa no se seca suficientemente...

●¿Ha seleccionado el tiempo de secado/programa correcto?
- ¿Estaba la ropa demasiado mojada? ¿La ropa fue bien estrujada o centrifugada?
¿Hace falta limpiar el filtro?
- ¿Se ha sobrecargado la secadora?
¿Está enroscada o tapada la manguera de ventilación?
¿Se tiene todavía seleccionada la opción Delicados Sintéticos de un ciclo anterior?

La secadora no funciona...

¿Está funcionando el suministro de electricidad hacia la secadora? Compruébelo con otro aparato como una lámpara de mesa.
- El enchufe está correctamente conectado al suministro de la red?
¿Se ha cortado la electricidad?
¿¿Se ha quemado el fusible?
●: la puerta está completamente cerrada?

40003727SPA.qxd 04/08/2005 14:36 Page 32

Servicio de atención al cliente

Si después de revisar todos los aspectos recomendados persistiera algún problema con la secadora, llame al Servicio GIAS de Atención al Cliente para obtener asesoría. Es posible que le puedan asesorar por teléfono o bien convenir una hora apropiada para que le visite un Ingeniero bajo los términos de la garantía. Sin embargo, es posible que se le cobre si alguna de las situaciones siguientes es aplicable a su máquina:

• Si se halla en buen estado de funcionamiento.
  ●Si no se ha realizado la instalación de acuerdo a las instrucciones.

●Si se ha usado incorrectamente.

Servicio de recambios

Utilice siempre recambios auténticos, que se pueden conseguir a través del Servicio técnico de GIAS.

Servicio técnico de GIAS

Para mantenimiento y reparaciones, llame al ingeniero del Servicio técnico de GIAS local.
