MMT12CABWCAAXM8 - Aire Acondicionado Mabe - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado Mini-Split (solo refrigeración)
Marca	Mabe
Modelo	MMT12CABWCAAXM8
Capacidad de refrigeración	12,000 BTU/h
Alimentación eléctrica	115 V ~ 60 Hz
Consumo de energía	1,300 W
Corriente	12 A
Refrigerante / Carga	R410A / 540 g
Grado de protección (interior)	IPX0
Grado de protección (exterior)	IPX4
Modos de funcionamiento	Auto, Frío, Seco, Ventilador
Control remoto	Sí, con pantalla LCD y retroiluminación
Temporizador	0.5 h a 24 h (temporizador de encendido/apagado)
Modo sueño	Sí, ajusta automáticamente la temperatura durante 7 horas
Función de limpieza	Sí, limpia el evaporador (máx. 35 min)
Función antihongos	Sí, previene el moho (se puede configurar como predeterminado)
Dirección del flujo de aire	Arriba-abajo (auto), Izquierda-derecha (manual)
Velocidades del ventilador	Baja, Media, Alta, Auto
Filtro de aire	Lavable, extraíble
Drenaje	Tubería de drenaje continua
Tipo de instalación	Unidad interior montada en pared, unidad exterior sobre soporte
Características de seguridad	Requiere conexión a tierra, protección contra fugas, desconexión de todos los polos
Certificaciones	CE (para mercados aplicables)

Preguntas frecuentes - MMT12CABWCAAXM8 Mabe

¿Con qué frecuencia debo limpiar el filtro de aire?

Limpie el filtro de aire regularmente, especialmente en entornos polvorientos. Retire el filtro abriendo el panel y deslizándolo hacia afuera. Límpielo con agua o una aspiradora y séquelo antes de volver a colocarlo.

¿Qué debo hacer si el aire acondicionado no enfría correctamente?

Verifique si la temperatura configurada es adecuada, si el filtro de aire está sucio, si las entradas o salidas de aire están obstruidas, o si hay una fuente de calor en la habitación. También asegúrese de que la velocidad del ventilador no esté configurada demasiado baja.

¿Cómo configuro el temporizador en el control remoto?

Presione el botón 'timer'. Use los botones +/- para ajustar el tiempo de 0.5h a 24h. Presione 'timer' nuevamente para confirmar. También puede configurar el modo, la temperatura y la velocidad del ventilador deseados que se activarán a la hora programada.

¿Qué es el modo 'sueño' y cómo funciona?

El modo sueño ajusta gradualmente la temperatura para brindar comodidad durante el sueño. En modo frío, la temperatura configurada aumenta 1°C después de 1 hora y otro 1°C después de otra hora. En modo calor, disminuye 2°C cada hora. La unidad se detiene después de 7 horas.

¿Cómo uso la función de 'limpieza'?

Con la unidad apagada, presione el botón 'clean'. El aire acondicionado funciona hasta 35 minutos para limpiar el evaporador y secar la humedad interna, evitando moho y olores. Presione 'clean' nuevamente o 'on/off' para cancelar.

¿Qué hace la función 'antihongos'?

Esta función hace funcionar automáticamente el ventilador durante 3 minutos a velocidad baja después de apagar la unidad para secar el evaporador y evitar la aparición de moho. Se puede configurar como función predeterminada a través del control remoto.

¿Puedo instalar el aire acondicionado yo mismo?

No, la instalación debe ser realizada por un profesional calificado. Una instalación incorrecta puede causar descargas eléctricas, incendios o un funcionamiento ineficiente. Comuníquese con un centro de servicio autorizado.

¿Por qué la unidad interior no se enciende inmediatamente después de apagarse?

El aire acondicionado tiene un retraso de protección de 3 a 5 minutos antes de reiniciarse para evitar daños al compresor. Esto es normal.

¿Qué debo hacer si hay un olor inusual proveniente de la salida?

La unidad en sí no produce olor. Puede ser del entorno. Limpie el filtro de aire o ejecute la función de limpieza para eliminar los olores acumulados.

¿Cómo reemplazo las baterías del control remoto?

Deslice la tapa de las baterías en la parte posterior del control remoto. Inserte dos baterías nuevas 7# (AAA) con la polaridad correcta (+/-). Vuelva a colocar la tapa. Deseche las baterías viejas adecuadamente.

MANUAL DE USUARIO MMT12CABWCAAXM8 Mabe

Operación y mantenimiento

Precauciones de seguridad 4

Avisos para el uso 9

Partes 11

Instrucciones del control remoto 12

Descripción de botones 15

Uso 16

Limpieza y cuidado 18

Solución de problemas 20

Servicio de Instalación

Antes de llamar a servicio 21

Avisos para la instalación 22

Instalación de la unidad interna 25

Instalación de la unidad externa 29

Comprobar después de la instalación y operación de prueba ..... 34

Especicaciones técnicas 35

Garantías 75

precauciones de seguridad

El uso incorrecto o la operación que no siga estas instrucciones puede causar daño a personas, propiedades, etc. La seriedad se clasifica de acuerdo a las indicaciones siguientes:

ADVERTENCIA:

Este símbolo indica la posibilidad de muerte o daños graves.

PRECAUCIÓN:

Este simbolo indica la posibilidad de lesiones a personas o daño a propiedades.

ADVERTENCIA:

ESTE APARATO PUEDE SER USADO POR NIÑOS DE 8 AÑOS EN ADELANTE, Y PERSONAS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES DISMINUIDAS; O CON FALTA DE EXPERIENCIA Y ENTRENAMIENTO, SI HA RECIBIDO SUPERVISIÓN O INSTRUCCIÓN CONCERNIENTE AL USO DEL APARATO EN UN MODO SEGURO Y ENTIENDEN LOS RIESGOS INVOLUCRADOS. LOS NIÑOS NO DEBEN JUGAR CON EL APARATO. LA LIMPIEZA Y MANTENIMIENTO NO DEBE HACERSE POR NIÑOS SIN SUPERVISIÓN. (SÓLO PARA LOS AIRES ACONDICIONADOS CON (E-MARKING).

El aire acondicionado debe conectarse a tierra. Una conexión incompleta puede resultar en choque eléctrico,

No conecte el alambre de tierra a tuberías de gas, agua, pararrayos o conexión a tierra de teléfonos.

Desconecte el enchufe o active el interruptor de energía eléctrica cuando la unidad no se vaya a usar por largo tiempo para asegurar su seguridad.

Antes de que el conector esté enchufado, asegúrese que no hay polvo en él y que está asegurado con firmeza.

Si el cable de alimentación se encuentra dañado, debe ser reparado por la manufactura o su agente de servicio u otro personal debidamente

No jale o manipule el cable de alimentación o el enchufe con las manos mojadas.

Tenga cuidado de no dejar que se mojen la unidad interna o el control remoto.

No utilice multicontactos ni comparta los enchufes con otros aparatos eléctricos.

¡NO!

De otro modo podría causar choque eléctrico o inclusive fuego.

No instale el aire acondicionado en un lugar donde haya gas inflamable o líquido. La distancia entre ellos debe de ser alrededor de un metro.

Puede causar fuego.

No utilice líquidos o agentes corrosivos para limpiar el aire acondicionado, no moje el aire acondicionado con agua u otros líquidos.

¡NO! Hacer esto puede causar choque eléctrico o daño a la unidad.

No intente reparar usted mismo el aire acondicionado.

Las reparaciones incorrectas pueden causar choque eléctrico o fuego. Contacte un técnico de servicio calificado para todo requerimiento de servicio.

No utilice aire acondicionado durante tormentas eléctricas.

No coloque las manos u otros objetos en las entradas o salidas de aire.

Este producto contiene gases fluorinados de efecto invernadero.

La fuga del refrigerante contribuye al cambio climático. Los refrigerantes con bajo potencial de calentamiento global (PCG) tienen menos riesgo de daño si se fugan a la atmósfera. Este aparato contiene un fluido refrigerante con un PCG igual a 2088. Esto significa que si 1 kg de fluido refrigerante se fugara a la atmósfera, el impacto en el calentamiento global sería 2088 veces mayor que el de 1 kg de CO2 por un periodo de 100 años. Nunca interfiera con el fluido refrigerante o lo desarme usted y siempre utilice la ayuda profesional.

La especificación del fusible están impresas en el tablero de circuitos como por ejemplo: 3.15 A/250 V AC, etc.

ADVERTENCIA:

SIGNIFICADO DEL BASURERO CON UNA "X":

NO DESECHE APARATOS ELÉCTRICOS EN LA BASURA

MUNICIPAL, UTILICE CONTENEDORES POR SEPARADO.

No abra las ventanas y puertas por largo tiempo cuando el aire acondicionado se encuentre en funcionamiento.

De otro modo la capacidad de calentamiento o refrigeración se verá disminuida.

No se pare arriba de la unidad externa o coloque cosas pesadas sobre ella

Esto puede causar lesiones personales o daño a la unidad.

No utilice el aire acondicionado para otros propósitos, como secar ropa, preservar comida, etc.

No aplique aire frío al cuerpo por tiempo prolongado.

Ello deteriorará su condición física y le causará problemas de salud.

Ajuste la temperatura adecuada. Se recomienda que la diferencia de temperatura entre la unidad interna o externa no debe ser muy grande.

Los ajustes apropiados a la temperatura deseada pueden

Si su aire acondicionado no viene con un cable de alimentación y un enchufe, un interruptor de ambos polos debe de instalarse en el cableado fijo y la distancia entre los contactos debe ser

EL CIRCUITO DE ALIMENTACIÓN DEBE TENER PROTECCIÓN PARA FUGAS Y EL INTERRUPTOR DE AIRE DE LA CAPACIDAD DEBE DE SER MÁS DE 2.5 VECES LA CORRIENTE MÁXIMA. CONCERNIENTE A LA INSTALACIÓN DE LOS AIRES ACONDICIONADOS, POR FAVOR REFIÉRASE A LOS PÁRRAFOS INFERIORES EN ESTE MANUAL.

avisos para el uso

la unidad no funcionará en las siguientes condiciones

- Dentro del rango de temperatura provisto en la siguiente tabla, el aire acondicionado puede dejar de funcionar y otras anomalidades pueden ocurrir.

enfriamiento	externo	>43°C (aplica para T1)
		>52°C (aplica para T3)
	interno	<18°C
calefacción	externo	>24°C
		>-7°C
	interno	>27°C

- Cuando la temperatura es muy alta, el aire acondicionado puede activar el dispositivo de protección automática, de tal modo que el aire acondicionado puede apagarse.

- Cuando la temperatura es muy baja, el intercambiador de calor del aire acondicionado puede congelarse, conduciendo a fuga de agua u otras difunciones.

• Durante el proceso de descongelado, el aire acondicionado dejará de calentar alrededor de 5 a 12 minutos.
• El vapor puede salir de la unidad durante el proceso de descongelamiento. Esto no es una disfunción sino el resultado de un descongelado rápido.
• El calentamiento continuará cuando el descongelado esté completo.

notas para apagar

- Cuando el aire acondicionado se apague, el controlador principal automáticamente decidirá si detener inmediatamente o después de funcionar por algunos minutos con menos frecuencia y velocidad de aire más baja.

operación de emergencia

1. Si el control remoto está roto o extravilado, utilice el botón manual para operar el aire acondicionado.

2. Si este botón se oprime con la unidad apagada, el aire acondicionado operará en modo automático.

3.. Si este botón es empujado con la unidad encendida, el aire acondicionado dejará de funcionar.

ajuste en la dirección del flujo de aire

1. Utilice los botones de arriba-abajo e izquierda derecha en el control remoto para ajustar la dirección del flujo de aire. Refiérase a la operación manual del control remoto para detalles.
2. Para modelos sin función de balanceo de izquierda a derecha, las hojas tienen que moverse de modo manual.

nota:

Mueva las rejillas antes de que la unidad inicio su operación de

Partes

unidad interna

1. Entrada de aire.
2. Interruptor manual.
3. Anillo de protección para las
   tuberías.

4. Control remoto.

5. Salida de aire.

6. Ventila de aire.
7. Persiana de aire.
8. Filtro de aire.
9. Panel
10. Rejilla de la entrada de aire.

unidad externa

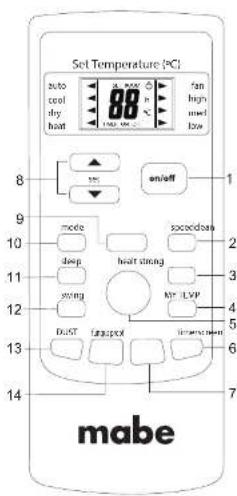

instrucciones del control remoto del aire acondicionado

• Lea estas instrucciones cuidadosamente para poder emplear

3. botón strong

Sólo bajo el modo de calefacción o enfriamiento, presione éste botón, la velocidad del ventilador se ajusta a máxima automáticamente y la pantalla LCD muestra "high fan", la función de "strong" permite alcanzar el funcionamiento tope de enfriamiento o calefacción.

4. botón my time

Cuando se presione éste botón, el LCD muestra la temperatura actual cuando la función se encuentra ajustada y muestra la temperatura de ajuste cuando la función sea cancelada. Esta función no es válida cuando el aparato se encuentra en modo de ventilador

5. botón health

Puede iniciar o detener esta función al presionar éste botón. De acuerdo a la temperatura ambiente, el aire acondicionado puede funcionar de modo inteligente y elegir su velocidad automáticamente. Puede crear un entorno agradable automáticamente para conseguir la temperatura más agradable al cuerpo.

6. botón timer

Ajustando el temporizador para encendido:

a. Cuando el control remoto se encuentre en el estado apagado, presione el botón de "timer", la pantalla muestra "timer on" y se muestra el tiempo. El rango de tiempo que se muestra va de 0.5 h a 24h.
b. Puede presionar el botón de △ o ▽ para ajustar el tiempo del temporizador, cada toque permitirá que el tiempo se ajuste en intervalos de media hora las primeras diez veces que se presione, después de este límite se ajustará en intervalos de una hora.
c. Presione "timer" nuevamente para ajustar la función
d. Puede programar otra función para asegurar el estado adecuado del aire acondicionado encendido (incluyendo modo, temperatura, dirección, velocidad del ventilador, etc). El LCD mostrará todos sus ajustes y los mantendrá, cuando el temporizador alcance la temperatura adecuada, el aire acondicionado funcionará de acuerdo a este needle adotamiento.

9. botón clean

a. Cuando el control remoto se encuentre en estado apagado, presione "clean", las rejillas se moverán a su posición inicial para enfriar, el aire acondicionado, corre la función de limpieza con una máxima duración de 35 minutos. El propósito de esta función es limplar agua en el evaporador y secar el interior para prevenir la formasión de mobos y mal aitor por el depósito de agua.

b. Después de ajustar la función de "clean", presione el botón de "clean" nuevamente para cancelar esta función, o presione "on/off" para cancelar la función y comenzar el funcionamiento del aire accondicionado.

c. La función de limpieza dejará de realizarse después de transcurridos 35 minutos.

nota:

la función de "clean" puede ajustarse en paralelo con la función de inicio de tiempo; en este caso la función de inicio de tiempo puede llevarse a cabo después de la función de limpieza.

10. botón mode

Le permite elegir distintos modos de operación; después de cada presión el modo de operación cambiará. Se muestra en el siguiente secuencia.

Auto→Friε- Seco Galor Ventilador→Auto momentario: el aire acondicionado tipo enfriador no tiene función e calefacción.

11. botón sleep

a Presione al botón de "sleep", la luz indicadora del control remoto parpadea.

b. Después de ajustar la función de hibernación, la operación de enfriamiento permite la temperatura ajustada se incremente 1°C después de una hora y automáticamente 1 hora más después de cada hora.

c. Después de ajustar la función de hibernado, la operación de calefacción permite que la temperatura ajustada baja 2°C

Esta función está controlada por el control remoto bajo los modos de enfriamiento, seco, automático (enfriamiento y seco); las barras horizontales direccionadoras de viento se encuentran en la posición inicial para enfriamiento. El aire acondicionado funciona bajo el modo de calefacción (al aire acondicionado en modo enfriamiento funciona solo bajo el modo de ventilador), el ventilador interno funciona por tres minutos con viento débil antes de detenerse. El propósito de esta función es secar el interior del evaporador y prevenir que el evaporador desarrolle mohos u hongos debido al depósito de agua. Con ello se evitan malos olores.

nota:

1. Esta función no se ha predeterminado de fábrica. Puede ajustarla libremente para cancelar esta función. El método de ajuste es el siguiente: Bajo el estado apagado, dirija el control hacia la unidad interna y presione una vez, de modo continuo, el botón "fungus-proof"; la alarma sonará cinco veces. Después de este momento, la función se encuentra lista. Cuando la función ya se haya ajustado, deberá desactivarse en forma manual. De otro modo, conservará la función de modo automático.
2. Para cancelar esta función: Apague el aire acondicionado por completo. Estando apagados tanto el control como la unidad de aire acondicionado, presione continuamente el botón "fungus proof" una vez, sonará la alarma tres veces, indicando que esta función está cancelada.
3. Cuando esta función está encendida, se sugiere no reiniciar el aire acondicionado antes de que éste se detenga por completo.
4. Esta función no se activará en caso de estar activado el temporizador de encendido o apagado.

descripción de botones

instrucciones del display LCD

uso

reemplazo de baterías

1. Deslice la cubierta para abrir de acuerdo a la dirección indicada por la punta de flecha.
2. Deslice dos baterias nuevas del número 7, coloque las baterias en los polos eléctricos correctos.
3. Coloque la cubierta nuevamente.

modo de operación automática

1. Presione el botón de "mode", seleccione el modo de operación automática.

2. Presione el botón de "speed", para seleccionar la velocidad del ventilador; puede seleccionar las velocidades entre BAJO, MEDIO, ALTO, AUTOMATICO

3. Presione el botón de "on/off", si la luz indicadora se encuentra encendida, el aire acondicionado comienza a operar en el modo automático. Presione el botón nuevamente, el aire acondicionado se detiene.

modo de enfriamiento/calefacción (EL Aire acondicionado tipo enfriador no tiene función de calefacción)

1. Presione el botón de "mode", seleccione el modo de operación de calefacción o enfriamiento.
2. Presione los botones "Δ"∇", ajuste la temperatura; el rango de temperatura puede ajustarse a un grado de diferencia entre 16 y 32 °C
3. Presione el botón "speed", puede seleccionar las velocidad es entre BAJO, MEDIO, ALTO, AUTO
4. Presione el botón de "on/off", la luz indicadora se encuentra encandida, el aire acondicionado comienta a onarar en el modo

modo de operación en seco

1. Presione el botón de "mode", selección operación en "seco"
2. Presione los botónes "Δ" o "∇", ajuste la temperatura. La temperatura puede ajustarse con un grado de diferencia entre 16°C y 32°C.
3. Presione el botón de "speed", puede seleccionar la velocidad del ventilador, puede seleccionarla con "on/off", la luz de operación se encuentra encendida, el aire acondicionado comienza a operar en modo automático, presione el botón nuevamente, el aire acondicionado se detiente.

función de luz nocturna del control remoto (solo los controles remotos con esta función pueden ser usados)

Para el uso conveniente del control remoto en la oscuridad sin luz, el control remoto tiene una luz de fondo azul y botones luminosos. NO importa que botón presiones, la luz de fondo inmediatamente liberará una luz suave de tal manera que pueda manejar el control remoto con facilidad. Si no opera el controlador dentro de 10 segundos, la luz de fondo automáticamente desaparecerá.

nota:

Todas las figuras arriba indicadas son las que se muestran después de la electrificación inicial o de la re-electrificación después de un apagón. En las operaciones actuales, la pantalla del control remoto muestra elementos relacionados solamente.

Este manual introduce funciones genéricas para diversos controles. Si en ocasiones presiona un botón sin obtener una reacción es probable que el aire acondicionado que compró no tenga esa función en particular.

atención

1. Dirija el control remoto hacia el receptor en el aire acondicionado.
2. El control remoto debe encontrarse en un rango de 8 metros a partir
3. del receptor en el aire acondicionado.
4. Evite colocar obstáculos entre el control remoto y el receptor.
5. Evite tirar o arrojar el control remoto

limpieza y cuidados

ADVERTENCIA:

1. ANTES DE LIMPIAR EL AIRE ACONDICIONADO, DEBE APAGARSE Y LA ELECTRICIDAD SUSPENDERSE POR MÁS DE 5 MINUTOS DE OTRO MODO EXISTE EL RIESGO DE CHOQUE ELÉCTRICO.

2. NO MOJAR EL AIRE ACONDICIONADO, LO CUAL PUEDE CAUSAR UN CHOQUE ELÉCTIRCO, ASEGÚRESE DE NO ENJUAGAR EL AIRE ACONDICIONADO CON AGUA BAJO NINGUNA CIRCUSTANCIA.

3. LOS LÍQUIDOS VOLÁTILES COMO THINNER O GASOLINA DAÑARÁN LA CUBIERTA DE AIRE ACONDICIONADO, EN CONSECUENCIA LIMPIE EL AIRE ACONDICIONADO SOLAMENTE CON UNA TELA SECA O HÚMEDA HUMEDECIDA CON UN DETERGENTE NEUTRO.

4. DURANTE EL TIEMPO DE SU VIDA ÚTIL PRESTE ATENCIÓN A LA LIMPIEZA PERIÓDICA DEL FILTRO, PARA PREVENIR QUE SE RECUBRA DE POLVO, QUE PUEDE AFECTAR SU EFECTO. SI EL MEDIO AMBIENTE DONDE SE UTILIZA EL AIRE ACONDICIONADO ES POLVOSO, INCRE- MENTE LA FRECUENCIA DE LIMPIEZA DE MODO CO-

limpieza del panel

Cuando el panel de la unidad interna se encuentre contaminado, limpielo gentilmente con una toalla utilizando agua tibia a temperatura menor de 45°C, no remueva el panel durante la limpieza.

limpieza del filtro

Retire el filtro de aire

1. Utilice ambas manos para abrir el panel para dejarlo en ángulo; tome los dos extremos del panel de acuerdo con la dirección de la flecha.
2. Libere el filtro de aire de su posición y retírelo.

limpiando el filtro de aire

1. Revise si las entradas y salidas de aire en las unidades se encuentran libres.
2. Revise si hay obstrucción en la salida del agua de la tubería de
   drenaje, e inmediatamente limpielo si lo hay.
3. Revise si el alambre de tierra se encuentra apropiadamente conectado
   a tierra.
4. Revise si las baterías del control remoto se encuentran instaladas, y si
   el suministro de energía es suficiente.
5. Revise si hay daño al soporte de fijación de la unidad externa. Si lo hay, por favor contacte a su centro de servicio local.

mantenimiento después del uso

1. Retire el suministro de energía eléctrica del aire acondicionado, apague el interruptor de circuito, y retire las baterías del control remoto.
2. Limpie el filtro y el cuerpo de la unidad.
3. Retire el polvo y residuos de la unidad externa.
4. Revise si hay daño en el soporte de fijación de la unidad externa, y si lo hay, contacte al centro de servicio local.

solución de problemas

PRECAUCIÓN:

NO REPARE EL AIRE ACONDICIONADO USTED, YA QUE EL MANTENIMINETO ERRÓNEO PUEDE CAUSAR CHOQUE ELÉCTRICO O FUEGO, POR FAVOR CONTACTE AL CENTRO DE SERVICIO AUTORIZADO Y PERMITA QUE LOS PREOFE-

CIA HILFCRAUZENEL LILITRULINETA DEJECION

antes de llamar a servicio

problema posible solución

el aire acondicionado no funciona.	¿Existe suministro de energía eléctrica?¿El cableado está flojo?¿El voltaje (medido por profesionales) es muy alto o muy bajo?¿Esperó el tiempo de ajuste para comenzar el funcionamiento?¿El dispositivo de protección de circuitos se botó?
el control remoto no está disponible.	¿El control remoto se encuentra fuera de una distancia efectiva para la unidad interna?¿Existe alguna obstrucción entre el controlador y el receptor de señal?¿La batería está agotada?
la eficiencia para calentar o refrigerar no es buena.	¿La temperatura deseada es la apropiada?¿Está obstruida la entrada o salida de aire?¿La velocidad del ventilador interno está fija a una velocidad baja?¿Existe una fuente de calor en el cuarto?¿Está sucio el filtro de aire?
la unidad interna no opera inmediatamente cuando el aire acondicionado se reinicia.	Si el aire acondicionado se enciende inmediatamente luego de que se apaga, el interruptor de retraso de protección retrasará la operación por 3 a 5 minutos.
Existe un olor inusual saliendo del orificio de salida luego de	El aire acondicionado en si no emite un olor desagradable. Si hay un olor, puede deberse a acumulación del olor en el ambiente. Por favor limpie el filtro de aire o active la función de limpieza.

problema posible solución

Durante la

operación de

refrigeración la

salida de la unidad

Interna alguna libera una brie

húmeda.

Esto es debido a que el aire interno se enfria

rápidamente. Luego de funcionar por algún

tiempo, la temperatura interna y humedad se

reduclan y la media desaparecera.

PRECAUCIÓN:

INMEDIATAMENTE DETENGA TODAS LAS OPERACIONES Y SUSPENDA EL SUMINISTRO DE ENERGÍA ELÉCTRICA,

CONTACTE A NUESTRO CENTRO DE SERVICIO LOCALMENTE EN LAS SIGUIENTES SITUACIONES.

• Se escucha un sonido estridente o un olor desagradable que es emitido durante la operación.
• Existe emisión excesiva de calor en el cable de alimentación y enchufe de alimentación.
• Existió derrame inadvertido de impurezas o aguas en la máquina o el control remoto.
• El interruptor de aire o el interruptor de protección se activa con frecuencia.

avisos para la instalación

ADVERTENCIA:

1. ANTES DE LA INSTALACIÓN, POR FAVOR CONTACTE A UN

requerimientos para la posición de instalación

1. Evite lugares donde haya posibilidad de fuga de gases inflamables o
2. Evite lugares sujetos a fuertes campos electromagnéticos.
3. Evite lugares sujetos a ruido o resonancia.
4. Evite condiciones naturales severas: humos negros y densos, vientos arenosos, luz solar directa y y fuentes de alta temperatura.
5. Evite lugares al alcance de los niños.
6. Acorte la conexión entre las unidades interna y externa.
7. Selecciona donde sea fácil de realizar la limpieza y donde la ventilación sea buena.
8. La unidad externa no debe instalarse de modo que obstruya pasillos, escaleras, salidas, salidas de incendio, pasadizo y otra área pública.
9. La unidad externa debe instalarse tan lejos como sea posible de puertas y ventanas, así como plantas verdes.

requerimientos para la estructura de soporte

1. El estante de montura debe cumplir los estándares nacionales o industriales en términos de fuerza, con áreas de conexión y soldadura a prueba de óxido.
2. El estante de montura y su superficie de carga útil deben de ser capaces de soportar 4 veces el peso de la unidad o 200 kg, lo que sea más pesado.
3. El estante de montura de la unidad externa debe fijarse con tornillos expansivos.
4. Asegúrese de proveer una instalación segura, sin importar qué tipo de pared se encuentre fijada, para prevenir caídas que provoquen daño físico o lesiones.

requerimientos de seguridad eléctrica

1. Asegúrese de usar el voltaje nominal y un circuito dedicado al aire acondicionado y el diámetro del cable de alimentación debe cubrir los

norteamérica
otras regiones

Aparato en amperes (A)	AWG	Corriente nominal del aparato	Sección transversal nominal ( mm^2 )
10	18	>3 y ≤ 6	0.75
13	16	>6 y < 10	1
18	14	>10 y < 16	1.5
25	12	>16 y ≤ 25	2.5
30	10	>25 y ≤ 25	4
40	8	>32 y ≤ 40	6

1. El tamaño del cable de alimentación fusible e interruptor está determinado por la máxima corriente de la unidad. La máxima corriente se indica en el letrero localizado en el panel lateral de la unidad. Refiérase a este letrero para elegir el cable, fusible o interruptor adecuado.

nota:

El número nuclear del cable se refiere al diagrama detallado de alambres adheridos en la unidad que adquirió.

requerimientos para la posición de instalación

- Cuando lleve a cabo instalación a 2m o más altas sobre el nivel de la base, debe utilizar fajas de seguridad y cuerdas de la suficiente fuerza para asegurar con seguridad a la unidad externa, para prevenir caídas que puedan causar daños físicos o la muerte, así como pérdida de propiedad.

requerimientos para la conexión a tierra

* El aire acondicionado es un aparato eléctrico de tipo I v debe tener

lista de empaques

lista de empaques dela unidad interna
nombre	cantidad	unidad
Unidad interna	1	Juego
Control remoto	1	Pieza
Baterías (7a)	2	Pieza
Instrucciones	1	Juego
Tubería de drenaje 1		Pieza

lista de empaques de

la unidad externa
nombre	cantidad	unidad
Unidad interna	1	Juego
Tubería de conexión	2	Pieza
Cincho de plástico	1	Rollo
Anillo de protección de tubería	1	Pieza
Arcilla 1		Paquete

nota:

Todos los accesorios deben de estar embalados en dicho material de empaque. Le rogamos comprensión si esto no es así.

Instalación de la unidad interna

Nikola disecuional de la delà ille de la oxidé

placa de soporte interna

1. La pared para la instalación de la unidad interna debe ser dura y firme,
2. Utilice un tornillo de cruz para atornillar la tabla. Monte horizontalmente, monte la pieza en la pared y asegúrala en sentidos lateral horizontal y longitudinal vertical.
3. Jale el soporte manualmente luego de la instalación para confirmar que esté sólidamente fijado.

agujero a través de la pared

1. Realice un orificio con un martillo eléctrico con taladro en una posición predeterminada en la ventana para la tubería, la cual debe salis hacia afuera con una inclinación de 5 a 10°
2. Para proteger la tubería y los cables de sufrir algún daño mientras pasan por la pared, y de los roedores que pudieran habitar en una pared hueca, un anillo protector de tubería debe de colocarse y sellarse con arcilla.

ruta de la tubería

1. Dependiendo de la posición de la unidad, la tubería puede colocarse a un lado, a la izquierda o la derecha (figura 1) o verticalmente desde atrás (figura 2), dependiendo en la longitud de la tubería de la unidad interna. En el caso de enrutar a un lado, corte la vía de salida del lado opuesto.

Fig 1

Fig 2

conexión de tubería del desagüe

1. Remueva las monturas y jale la tubería de la unidad interna fuera del empaque.

2. Conecte la tubería del desagüe a la unidad interna.

3. Dirijalo al centro de la tubería, apriete la tuerca con los dedos inicialmente y después utilice una llave inglesa, la dirección se muestra en el diagrama de la derecha. La fuerza para usar se muestra en la tabla siguiente:

4. Tabla de ajuste de fuerza de torsión.

Tamaño de la tubería	Fuerza de torsión (torque) (N.m)
6/ 6.35	15~25
9/ 9.52	25~40
12/ 12.7	45~60
15/ 15.88	73~78

envoltura de la tubería

1. Utilice la manga de aislamiento para envolver la unión de la unidad interna y la tubería de conexión y posteriormente utilice un material aislante para empacar y sellar la tubería de aislamiento, para prevenir la motoridad de sujercicio de la liquidación
2. Conecte la salida de agua con tuberías de drenaje y enderece el tubo de conexión, los cables y la manquera de drenaje rectos.
3. Utilice cinchos de plástico para conectar las tuberías de conexión, cables y mangueras de drenaje. Acomode la tubería en dirección hacia abajo.

fijando la unidad interna

1. Cuelgue la unidad interna en el soporte y mueva la unidad de izquierda a derecha para asegurar que el gancho esté adecuadamente posicionado en el soporte.
2. Empuje hacia el lado izquierdo e inferior y el lado derecho superior de la unidad hacia el soporte, hasta que el gancho esté fijo en el espacio y hace un sonido de clic.

nota:

• Este manual por lo regular incluye el modo de cableado para los distintos tipos de aire acondicionado. No se puede excluir la
  posibilidad que algún tipo de diagrama especial no esté incluido.
• Estos diagramas son solamente para referencia. Si existe diferencia con este diagrama de conexión, por favor refiérase a un diagrama detallado de cableado que viene adherido a la unidad que adquirió.

instalación de la unidad externa

Dibujo dimensional de la instalación de la unidad.

29

) 5

) 5

instalación del tornillo exterior

tamaño de la unidad exterior de la forma W1(W2)*H*D(mm)	A(mm) B(mm)
665(710)×420×280	430 280
600(645)×485×260	400	290
660(710)×500×240	500	260
700(745)×500×255	460	260
730(780)×545×285	540 280
760(810)×545×285	540	280
790(840)×550×290	545	300
800(860)×545×315	545	315
00(850)×590(690)×310	540 325
825(880)×655×310	540	335
900(950)×700×350	630	350
900(950)×795×330	535	350
970(1044)×803×395	675	409

instalación de la tubería de conexión

nota:

Esta tabla solamente es para referencia solamente.

conexión de cableado

1. Afloje los tornillos y remueva la cubierta de partes E de la unidad.
2. Conecte los cables respectivamente a las terminales correspondientes del tablero terminal de la unidad externa (vea el diagrama de cableado) y si hay señales conectadas al enchufe; lleve a cabo la unión a tope.
3. Conexión a tierra. Retire el tornillo para la conexión a tierra fuera del soporte eléctrico, cubra el alambre de conexión a tierra en el tornillo para conexión a tierra.
4. Fije el cable confiablemente con unos fijadores (tabla de presión).
5. Ponga la cubierta de las partes-E de vuelta en su sitio original y fijelo con tornillos.

diagrama de conexión

Velocidad constante Velocidad variable

Si hay un conector, conéctelo de modo directo.

nota:

- Este manual por lo regular incluye el modo de cableado para los distintos tipos de aire acondicionado. No se puede excluir la posibilidad que algún tipo de diagrama especial no esté incluido

- Estos diagramas son solamente para referencia. Si existe diferencia con este diagrama de conexión, por favor refiérase a un diagrama detallado de cableado que viene adherido a la unidad que adquirió.

expulsando el aire

- Método de descarga de refrigerante de la unidad externa. Después de que la conexión lateral de la tubería se encuentra completa, proceda como sigue:

expulsando el aire

Método de bombeo de vacío (La evacuación del refrigerante R410 debe usar el método de bombeo de vacío).

Antes de trabajar en el aire acondicionado, retire la cubierta de la válvula de paro (valvulas de gas y líquido) y asegúrese de apretarla nuevamente después para prevenir una potencial fuga de aire.

1. Para prevenir una fuga de aire o líquidos, apriete todas las tuercas de conexión de todos los tubos de llamarada.
2. Conecte la válvula de paro, manguera de carga, válvula distribuidora y bomba de vacío.
3. Abra completamente la manija Lo de la válvula distribuidora y aplique vacío por lo menos durante 15 minutos, y verifique que el medidor de vacío compuesto lea -0.1MPa (-76cmHg)
4. Después de aplicar vacío, abra completamente la válvula de paro con una llave hexagonal.
5. Verifique que tanto la conexión interna como la externa estén libres de fuga de aire.

drenaje de condensación externo (para aires

comprobar después de instalación y operación de prueba

comprobar después de la instalación

- Revisión de seguridad eléctrica.

1. Si el voltaje suministrado es el requerido.
2. Si hay alguna falla o conexión no realizada en los alambre de alimen-tación, señal y tierra.

- Revisión de seguridad de instalación.

1. Si la instalación es segura.
2. Si el drenaje del agua es constante y fluido.
3. Si el cableado y la tubería están correctamente instalados.
4. Revise que no haya cuerpos extraño o herramientas en el interior de la unidad.

- Prueba de fugas del refrigerante.

Dependiendo del método de instalación, los siguientes métodos pueden ser usados para revisión de una probable fuga, en áreas tal como las conexiones de la unidad externa y los núcleos de las válvulas de corte y las válvulas de T:

1. Método de burbujas: aplique una capa uniforme de jabón sobre el punto donde se sospecha que haya una fuga y observe lentamente las burbujas.
2. Método de instrumento: supervise la existencia de fugas apuntando la punta de la sonda de un detector de fugas de acuerdo al instructivo hacia los puntos sospechosos de fuga.

prueba de operación

Preparación para la realización de la prueba.

- Verifica que todas las tuberías y los cables de conexión se encuentren bien conectados.

especificaciones técnicas

Modelo	MMI12CA8WCAAXM8	MMI12CDBWCAAXM8
Tensión de alimentación	115 V ~	220-230 V ~
Consumo de potencia	1 500 W	1 450 W
Consumo de corriente	13 A	6,5 A
Frecuencia	60 Hz	60 Hz
Capacidad	12 000 BTU/h	12 000 BTU/h
Protección de la unidad exterior	IPX4	IPX4
Protección de la unidad interior	IPX0	IPX0
Refrigerante/Carga	R410A/820 g	R410A/820 g

Modelo	MM12HABWCAAXM8	MM12HDBWCAAXM8
Tensión de alimentación	115 V ~	220-230 V ~
Consumo de potencia	1 500 W	1 450 W
Consumo de corriente	13 A	6,5 A
Frecuencia	60 Hz	60 Hz
Capacidad	12 000 BTU/h	12 000 BTU/h
Protección de la unidad exterior	IPX4	IPX4
Protección de la unidad interior	IPX0	IPX0
Refrigerante/Carga	R410A/930 g	R410A/930 g

Modelo	MM18CD8WCAAXM8	MM18HDBWCAAXM8
Tensión de alimentación	220-230 V ~	220-230 V ~
Consumo de potencia	1 950 W	1 950 W
Consumo de corriente	8 A	8 A
Frecuencia	60 Hz	60 Hz
Capacidad	18 000 BTU/h	18 000 BTU/h
Modelo	MMT12CABWCAAXM8	MMT12HABWCAAXM8
Tensión de alimentación	115 V ~	115 V ~
Consumo de potencia	1 300 W	1 300 W
Consumo de corriente	12 A	12 A
Frecuencia	60 Hz	60 Hz
Capacidad	12 000 BTU/h	12 000 BTU/h
Protección de la unidad exterior	IPX4	IPX4
Protección de la unidad interior	IPX0	IPX0
Refrigerante/Carga	R410A/540 g	R410A/620 g

Modelo	MMT12CDBWCAAXM8	MMT12HDBWCAAXM8
Tensión de alimentación	220-230 V ~	220-230 V ~
Consumo de potencia	1 300 W	1 300 W
Consumo de corriente	5,9 A	5,9 A
Frecuencia	60 Hz	60 Hz
Capacidad	12 000 BTU/h	12 000 BTU/h
Protección de la unidad exterior	IPX4	IPX4
Protección de la unidad interior	IPX0	IPX0
Refrigerante/Carga	R410A/550 g	R410A/640 g

Modelo	MMT18HDBWCAAXM8	MMT18CDBWCAAXM8
Tensión de alimentación	220-230 V ~	220-230 V ~
Consumo de potencia	1 950 W	1 950 W
Consumo de corriente	9,2 A	9,2 A
Frecuencia	60 Hz	60 Hz
Capacidad	18 000 BTU/h	18 000 BTU/h

contents

Esta tabla solamente es para referencia solamente.

wiring connection

El especialista en servicio de línea blanca

Recuerde que su producto está resqualdedo por SERVIPLUS, la empresa líder en Servicio para línea blanca, donde siempre encontrará el trato amable de profesionales dispuestos a resolver cualquier falta en el funcionamiento de su producto.

Antes de solicitar un servicio de garantía:

1. Asegúrese de haber seguido las indicaciones de instalación, uso y cuidados que menciona el instructivo.

2. Localice y tenga a la mano su garantía debidamente sellada por el establecimiento que lo vendió, o la factura, o recibo, o comprobante.

3. Anote la marca, modelo y número de serie del producto y tenea a la mano pane y lániz.

4. Llame a los teléfonos de contacto Serviplus o ingrese a nuestra página de internet para solicitar el servicio de su producto.

Además de respaldar la garantía de su producto, Serviplus le ofrece los siguientes servicios:

• Instalación de línea blanca
  de garantía
• Contratos de extensión de garantía
• Venta de refacciones originales

Teléfonos dentro de México

01 [phone]

01 [phone]

Servicio exclusivo para Argentina, Chile,

Colombia, Ecuador y Perú

Argentina: 0.800.222.1745

Buenos Aires 5984.114

www.miebe.com.ar

Chile: 173 0020 3143

Santiago de Chile: 2018.8346

www.serviciomabe.c

Colombia: 01.800.518.3227

Bogotá: 1.508.7373 — Cali: 2.620.7353

www.serviciomabe.com.co

Ecuador: 1.800.00.0690

www.mabe.com.cc

Perú: 0100 78 119

Lima: 706.2952

www.mabc.com.pl

Venezuela: 0800.136.2631

Caracas: 212.335.7605

www.mabe.com.ve

Página Web:

www.serviplus.com.mx

Costa Rica

Póliza de garantía. Aplica a México exclusivamente.

Mabe S.A. de C.V., otoma la presente páliza bajo los siguientes puntos:

- Para hacer efectiva la garantía, no podrán exigirse mayores requisitos, que la presentación del producto y la póliza correspondiente en el lugar donde fue acquirtido o en cualquier centro de servicio indicados a suvean, en los útiles podrán antunes las asignaciones y antes para su producto.

- Mabe S.A. de C.V. se otliga a reparar o cambiar el producto si no es reparable, así como reemplezar cualquier pieza o componente defectuoso sin costo adicional para el consumidor, incluyando mano de obra y gastos de transportación que darven de su cumplimiento dentro de su red de servicio.

- El tiempo de reparación en ningún caso será mayor a 30 días contados a partir de la recepción del producto en cualquier lugar en donde puede frecerse efectiva esta.

1. Esta póliza oubre los siguientes modelos:

Modelo	Marca	Capacidad 81t/h	Tipo
MM12CABWCAAXM8 (unidad interna y unidad externa)	Mabe	12 000 STUH	Mini-Split
MM12CDBWCAAXM8 (unidad interna y unidad externa)	Mabe	12 000 STUH	Mini-Split
MM12HABWCAAXM8 (unidad interna y unidad externa)	Mabe	12 000 STUH	Mini-Split
MM12HDBWCAAXM8 (unidad interna y unidad externa)	Mabe	12 000 STUH	Mini-Split
MM12CABWCAAXM8 (unidad interna y unidad externa)	Mabe	12 000 STUH	Mini-Split
MM12HABWCAAXM8 (unidad interna y unidad externa)	Mabe	12 000 STUH	Mini-Split
MM12CDBWCAAXM8 (unidad interna y unidad externa)	Mabe	12 000 STUH	Mini-Split
MM12HDBWCAAXM8 (unidad interna y unidad externa)	Mabe	12 000 STUH	Mini-Split
MM18CDBWCAAXM8 (unidad interna y unidad externa)	Mabe	18 000 STUH	Mini-Split
MM18HDBWCAAXM8 (unidad interna y unidad externa)	Mabe	18 000 STUH	Mini-Split
MM18HDBWCAAXM8 (unidad interna y unidad externa)	Mabe	18 000 STUH	Mini-Split
MM18CDBWCAAXM8 (unidad interna y unidad externa)	Mabe	18 000 STUH	Mini-Split
MM24CDBWCAAXM8 (unidad interna y unidad externa)	Mabe	24 000 STUH	Mini-Split
MM24HDBWCAAXM8 (unidad interna y unidad externa)	Mabe	24 000 STUH	Mini-Split
MM24HDBWCAAXM8 (unidad interna y unidad externa)	Mabe	24 000 STUH	Mini-Split
MM24CDBWCAAXM8 (unidad interna y unidad externa)	Mabe	24 000 STUH	Mini-Split

1. Descripción y alcance de garantía:

Durante el periodo de:	Mabe S.A. de C.V. proveerá toda la mano de otra y partes para.
Dos años (dade la fecha de compra original)	Reemplar cualquier parte que feste debido a un defecto en materiales a en el proceso de manufactura.
Sois años (dade la fecha de compra original)	En el compresor debido a un defecto en materiales o en el proceso de manufactura.

1. Exclusions de garantía:

Bajo esta garantía, Mabo S.A. de C.V. NO cubrirá:
• Mantenimiento normal o servicio, incluyendo limpieza de serpentin, condensador evaporador, limpieza o reemplezo de filtros de aire, reemplezo de	• Daños o reparaciones necesarias como consecuencia de felles en instalación o inela aplicación, abuso, alteraciones no autorizadas o inadetuado servicio u operación.

Información aplica a Argentina exclusivamente

Certificado de garantía

Durante al plazo de 12 meses a partir de la fecha de compra de esta aparato, KRONEN INTERNACIONAL S.A. fabricante y/o importador de este producto, garantiza y se compromete frente al comprador original a reponer o reponer la pieza cuya defectuosidad obociciza a causas de fabricación. Se entende por reponer a la sustitución de la pieza por otra igual o similar a la original y que a junio de KRONEN INTERNACIONAL S.A. asegura el correcto funcionamiento de la unidad, no obligándose la Empresa al cambio de la unidad completa.

La garantía quedará anulada si los defectos, faltas mecénicas o deterioros fueran ocasionados por uso abusivo, mal manaje y exceso o caída de tensión.

Certucera igualmente a la validad de este certificado en los rotras de culpa del adquiriente, interversión de personal extraño al servicio técnico autorizado, cambio de propiedad, cambio de domicilio no informado, envincidas o raspaduras en los datos consignados en este certificado e la factura de compra.

Las reparaciones se realizarán en un plazo máximo de (30) días a partir del recibo fehaciente de solicitud de reparación en nuestro Departamento de Servicio Técnico a Centro de Servicio Autorizado, quienes le otorgarán el número de "orden de servicio" correspondiente.

Este plazo podrá ampliarse por razones de fuerza mayor y casos fortultos, debiendo previamente comunicarlo el Servicio al usuario.

En el caso de que las reparaciones no puedan efectuarse en el damcilia del comprador original, KRONEN INTERNACIONAL 5.A. se hora cargo de los ostos del flete y seguro necesarios para el traslado del producto a nuestros tallares o Centres de Servido Autorizados en un radio máximo de 50 km. de los mismos.

Toda intervención de nuestro personal realizada a pedido del comprader, dentro del plazo de esta garantía, que no fuera originada por falta o defecto cubiarto por este certificado, deberá ser abonada por el interesada de acuerdo a la terifa siguiente.

Se deja constancia que la garantía no cuire daños ocasionados al interior y exterior del gabinete producidos por returns, galjes, regunes, caides, etc., tanu así tampoco los plácicos y ascesorios, las limperas, ni las deros ocasionados por dehiencias o internaciones que afecten el circuito eléctrico de conexión, o si los daños fueran producidos por causa de fuerza mayor o caso fortuita, y las ocasionados por mudanzas a trasladas.

En ningún caso KRONEN INTERNACIONAL S.A. aseme responsabilidad por ningún daño y/o perjuicio, sea directo y/o indirecto que padívesan safrir el adquiriente, uvararias o terceros en relación al bien, no padíenda interpretarse esta garantía como generadora de obligaciones distintas a las expresamente indicadas en el presente certificado de garantía.

RESPONSABILIDAD NORMAL DEL COMPRADOR ORIGINAL

1. Para que este certificado sea válido es imprescible que el usuario acredite ante el servicio técnico autorizado por KRONEN INTERNACIONAL S.A. la fecha de compra mediante la fort una oficial de compra del apurado, KRONEN INTERNACIONAL S.A. se reserva el derecho de cotejar la exactitud de estos datos contra los registros de control de salida de la Empresa.

2. Que los talones de la garantía sean completados con todos los datos solicitados, y el sole del comercio venceder. Es de su intorás exigine al mismo que complete los datos que se solicitan en este certificado en el momento de la coperta y quantiario prollimiento, es unipo media una amar de esta garantía.

3. Antes de instalar y usar el aparato, leer cuidadosamente al manual de instrucciones, uso e instalación que se adapta y resuitar sus indicaciones.

4. Correctar correctamente el tamaño de alimentación previsto con conexión de cable a tierra

5. Verificar que la tensión de línea corresponda a 220 V y 50 Hz.

IMPORTANTE

1. El presente certificado anula cualquier otra garantía implícita o explícita por la cual y expresamente no autorizamos a ninguna otra persona, sociedad o asociación a asumir por nuestra cuenta ninguna responsabilidad con respecto a nuestros productos.

Información aplica a Chile exclusivamente

CERTIFICADO DE GARANTÍA

1 AÑO

CERTIFICADO DE GARANTÍA

1. COMERCIAL MABE CHILE LTDA, garantiza al comprador que el artefacto vendido ha sido revisado y comprobado su funcionamiento bajo condiciones normales de uso doméstico.
2. COMERCIAL MABE CHILE LTDA, se obliga durante el término de un año contado a partir de la fecha de compra del producto a reparar sin costo alguno las fallas causadas por defectos de los materiales, componentes o por defectos de fabricación.

Para hacer uso de esta garantía el cliente debe contar con la boleta, factura de compra o la guía de despacho respectiva.

Para solicitar servicio por parte de COMERCIAL MABE CHILE LTDA., el cliente debe contactar nuestro call center al número 2618.8346 en la región metropolitana, al 123.0020.3143 para el resto del país o en el si sitio Web www.serviciomabe.cl

Así mismo, COMERCIAL MABE CHILE LTDA, se entiende autorizada para efectuar una revisión técnica del artefacto previa a la orden de reparación y/o sustitución del mismo. En todo caso el comprador conviene expresamente en que la sustitución del artefacto solo se procederá en caso de que, a posar de la intervención técnica autorizada, el defecto sea de tal naturaleza que no sea factible su reparación, a juicio de COMERCIAL MABE CHILE LTDA.

EXCLUSIONES DE GARANTÍA: Esta garantía no cubre los daños causados por mal trato, accidente, por transporte, uso diferente al indicado en las instrucciones de manejo, por causes de las condiciones ambientales en que se instale o daños por uso inanspropiado del artefacto como uso industrial o comercial en restaurantes, hoteles, moteles, lavanderías, hogares de acogida, causas de reposo, fábricas. Temporo cubre averías causadas por el empleo de energía eléctrica diferente a la especificada, daños causados por fluctuaciones de voltaje o dictaje, o por causas fuera del control de COMERCIAL MABE CHILE LTDA. Como corta circuito, sobrecargas accidentales en la línea de alimentación o sobrecargas por cause de descargas eléctricas, intervención técnica no autorizada, y en fin, cualquier otra causa senojante a los anteriores.

En el caso de incurrir en destapes de bomba de lavadora, corrección de instalaciones que afecten el funcionamiento correcto del producto hechas por personal ajeno a COMERCIAL MABE CHILE LTDA, deben ser pagadas por el consumidor final al servicio técnico asignado para atenderlo.

1. CANCELACIÓN DE LA GARANTÍA: Este certificado quedará automáticamente cancelado por las siguientes causas:

a) Intervención técnica del artefacto por personas no autorizadas por COMERCIAL MABE CHILE LTDA., ya sea en la instalación o reparación de los productos que requieron son intervenidos o abiertos para su correcto funcionamiento como son los equipos de Aire Acondicionado, Máquinas Lavadoras y Segadoras de uso comercial o Doméstico y cualquier producto comercializado por la compañía.

b) Por eliminación o modificación de los números de serie o la rotura de cualquier sello

Información aplica a Colombia exclusivamente

Póliza de garantía

Datos de identificación de producto (para ser llenado por el distribuidor)
Producto: ____	Fecha on la que el consumidorredibe el producto: ____
Marca: ____
Modelo: ____	Distribuidor: ____
Número de serie: ____	Sella o firma: ____

mabe garantiza esta producto en todas sus plazas, componentes y mano de obra; por el tiempo de 1 año en su facto final, contados a partir de la fecha de recepción de conformidad del consumidor final; contra cualquier defecto de fabricación y funcionamiento durante el uso normal y doméstico de este producto. Incluye los gestos de transportación del producto que dariven el cumplimiento de esta pólles dentro de su red de servicio. Esta garantía ompura uniticamente el modelo, marca y serie referidos en el apartado "Datos de identificación de producto", ubicado en la parte SUPERIOR del presente documento.

Conceptos cubiertos por la garantía

Defectos de fabricación que impidan total o paldialmente el correcto funcionamiento del aparato que se presente dentro de los términos de vigencia de esta garantía. Esta garantía ampraca todas las piezas y componentos del producto e incluye la mano de obra, así como el remplazo oc cualquier pieza o componente defectar suma sin costo adicional para el constador. Se incluye también los gestas de la transportación del producto que deriven del cumplimiento de la presente dentro de cualquiera de nuestros centros de servicio indicados en el listado que se incluye en esta página.

La garantía no podrá hacerse efectiva en los siguientes casos:

c) Cuando el producto no hubiese utilizada en condiciones distintas a las formales; b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se le acompaña. c) Cuando el producto hubiese sido alterado o reparado por personas y/o talleras de servicio no autorizados por mane.

Procedimiento para hacer efectiva la garantía:

Para hacer efectiva la garantía de su producto, el consumidor podrá solicitar servicio territorio a los números de teléfono que están referidos en este documento, o a través de la página web www.serviciemabo.com.co

Puntos aplicables para otras regiones

Colombia Mabe garantiza la disponibilidad de repuestos por cinco (5) años.

CANCELACIÓN DE LA GARANTÍA

El ampero bajo la garantía quedará automáticamente cancelada por las siguientes causas:

- Por la eliminación o modificación del número de serie o la ruptura de cualquier sello que

- Teliga el Arterlacto. - Por la alteración de la información suministrada en este certificado o sobre al producto.

-1. At la Master de la International University, 2014, en el 2015, se incluido a la capita de productos.

Maúbe no asumira ni colonizara asumin y su nombre otras obligaciones en relación con la venta del producto o cualquiera de sus partes, diferentes a las contempladas en esta certifica-

do.

ADVERTENCIAS

1. Esta garantía no es de cubrimiento internacional, solo tiene vigenda en el país donde fue

adquirido el producto, de acuerdo a los términos establecidos para cada país por perte del

Rufondante y respetando las helyes de garantía del mismo. Para respaludar al origen del producir, no metasarán una al taxarán suvante al denumenan la cuvera o jactura, si así se

mation, 15 March 2016 que el normal presión de fabricado en comprato sobre, a la regularo.
