Tipo de producto	Refrigerador con compartimento congelador
Marca	Orima
Modelo	ORA 101
Alimentación eléctrica	220-240 V ~ 50 Hz
Refrigerante	R600a (respetuoso con el medio ambiente, explosivo si se fuga)
Clase climática	T (16-43°C), ST (16-38°C), N (16-32°C), SN (10-32°C)
Control de temperatura	Perilla del termostato, posiciones 1 a 5
Temperatura del congelador	Hasta -12°C
Descongelación	Automática en el compartimento refrigerador; manual en el compartimento congelador
Fabricación de hielo	Bandeja de hielo incluida
Indicador de puerta abierta	Rojo (abierta) / Blanco (cerrada)
Bombilla	Máx. 15 W (reemplazable)
Patas ajustables	Sí, patas delanteras
Limpieza del condensador	Recomendado cada 6 meses
Características de seguridad	Se requiere enchufe con conexión a tierra; no use cables de extensión; mantenga las aberturas de ventilación despejadas; no almacene sustancias explosivas
Piezas de repuesto	Bombilla (15W), bandeja de hielo, estantes, cajón de verduras, estante para huevos
Reparabilidad	Servicio autorizado para cambio de bisagra de la puerta y reemplazo de LED
Consejos de ahorro de energía	Proporcionados en el manual (p. ej., colocar en una habitación fresca, tapar bebidas, descongelar alimentos congelados en el refrigerador)
Certificaciones	EN62552, IEC60335-1 / IEC60335-2-24

Preguntas frecuentes - ORA 101 Orima

¿Cómo ajustar el termostato correctamente?

Gire la perilla del termostato desde la posición 1 (más cálida) hasta la 5 (más fría). Para almacenamiento a corto plazo, ajuste entre 1-3; para largo plazo, entre 3-4. El congelador puede enfriar hasta -12°C. Espere 24 horas después del primer uso para alcanzar la temperatura deseada.

¿Cómo descongelar el compartimento congelador?

Ajuste el termostato a la posición 5 el día anterior para congelar completamente los alimentos. Apague el aparato, deje la puerta abierta y coloque recipientes con agua tibia dentro para acelerar la descongelación. No use dispositivos mecánicos. Seque bien el interior antes de volver a encender.

¿Cómo reemplazar la bombilla?

Desenchufe el aparato. Presione los ganchos en los lados de la cubierta de la luz para quitarla. Reemplace la bombilla por una nueva de máximo 15 W. Vuelva a colocar la cubierta y espere 5 minutos antes de enchufar de nuevo.

¿Qué muestra el indicador de puerta abierta?

El indicador en el mango muestra rojo si la puerta no está bien cerrada, y blanco si está cerrada correctamente. Mantenga la puerta cerrada para evitar la descongelación y ahorrar energía.

¿Por qué hay agua en el fondo del refrigerador?

Esto probablemente se debe a un orificio de drenaje de agua de descongelación obstruido. Limpie el orificio de drenaje usando el tapón de drenaje de descongelación o vierta un vaso de agua para eliminar los residuos.

El refrigerador no enfría lo suficiente. ¿Qué debo revisar?

Verifique si el aparato está sobrecargado, las puertas están bien cerradas, el condensador está libre de polvo y hay suficiente espacio en la parte trasera y los lados. También asegúrese de que la temperatura ambiente esté dentro del rango de la clase climática (p. ej., 16-43°C para la clase T).

¿Cómo instalar la guía de distancia de plástico en la parte trasera?

La guía de distancia de plástico (pieza con aspas negras) debe girarse 90° como se muestra en el manual e instalarse en la parte trasera para mantener el condensador al menos 75 mm de la pared, asegurando una circulación de aire adecuada.

¿Cómo hacer cubitos de hielo?

Llene la bandeja de hielo con agua y colóquela en el compartimento congelador. Una vez congelado, gire la bandeja para soltar los cubitos de hielo. No toque el hielo con las manos mojadas para evitar lesiones.

¿Qué debo hacer si el refrigerador hace ruido?

Asegúrese de que el aparato esté nivelado ajustando las patas delanteras. Verifique que nada toque la pared trasera y que los objetos encima no vibren. Un ligero sonido de burbujeo del refrigerante es normal.

¿Cómo limpiar el refrigerador?

Desenchufe el aparato. Limpie el interior con una solución de bicarbonato de sodio y agua tibia. Limpie los accesorios por separado con jabón y agua. No use productos abrasivos. Limpie el condensador con una escoba al menos dos veces al año.

MANUAL DE USUARIO ORA 101 Orima

Indicador de "porta aberta" 7

Cuvette gelo....7

Indicador de "porta aberta"

Advertencias generales 15

Instrucciones de seguridad....17

Recomendaciones 17

Instalación y encendido del aparato 18

Antes del encendido....18

LAS DISTINTAS FUNCIONES Y POSIBILIDADES 19

Ajuste Del Termostato 19

Accesorios 20

Indicador de "puerta abierta" 20

Eliminación de la escarcha 22

Compartimento frigorífico 22

Compartimento congelador 22

Cómo reemplazar la bombilla....23

TRANSPORTE Y CAMBIO DE POSICIÓN 23

Como cambiar la posición de la Puerta 23

ANTES DE LLAMAR AL SERVICIO TÉCNICO ....24

Consejos Para Ahorrar Energía 25

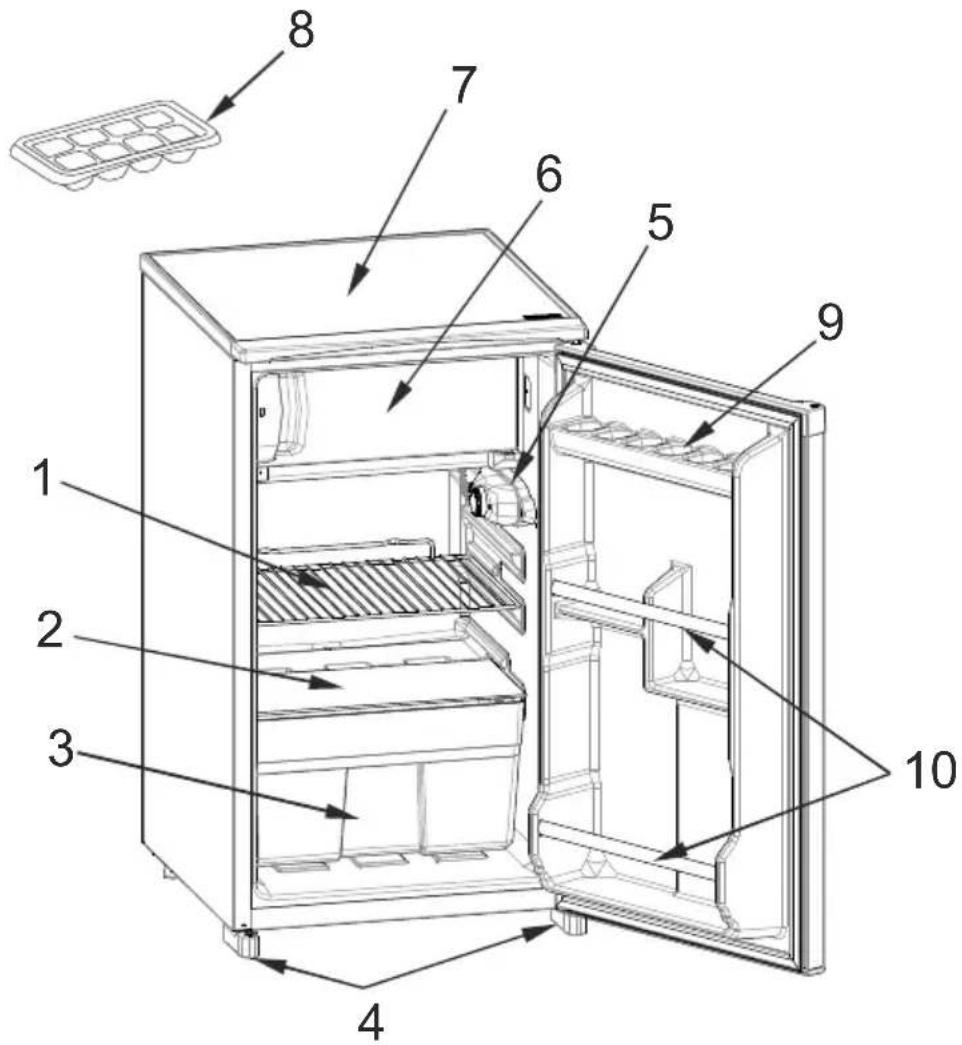

LOS COMPONENTES DEL APARATO Y COMPARTIMENTOS......26

PARTE - 1. ANTES DE USAR EL FRIGORÍFICO

Advertencias generales

ADVERTENCIA: Procure que no haya ninguna obstrucción en las rejillas de ventilación del propio aparato, ni en las de la estructura donde lo instale.

ADVERTENCIA: No utilice ningún dispositivo mecánico, ni ningún otro aparato, para acelerar el proceso de descongelación, salvo los recomendados por el fabricante.

ADVERTENCIA: No utilicen ningún aparato eléctrico dentro de los compartimentos de comida del frigorífico, excepto aquellos recomendados por el fabricante.

ADVERTENCIA: No dañe el circuito refrigerador.

ADVERTENCIA: Para evitar cualquier riesgo derivado de la inestabilidad del aparato, deberá instalarse de acuerdo a las instrucciones.

- El modelo contiene R600a (el refrigerante isobutano), un gas natural respetuoso con el medio ambiente pero también inflamable. Al transportar o instalar la unidad se debe tener cuidado de no dañar ninguno de los componentes del sistema de refrigeración. En caso de daño se debe evitar la exposición al fuego o fuentes de ignición y se debe ventilar la habitación en la que se encuentra la unidad durante unos minutos.

- No utilizar aparatos mecánicos o sistemas artificiales para acelerar el proceso de descongelación.

- No guarde dentro del aparato ninguna sustancia explosiva, como aerosoles que contengan propelentes inflamables.

- Este aparato está destinado al uso en hogares y entornos similares, como:

- Cocinas de personal en tiendas, oficinas y otros entornos de trabajo

• Granjas y cocinas para clientes de hoteles, moteles y entornos residenciales similares
• Entornos de alojamiento de estancia y desayuno
• Aplicaciones de catering y similares

- Si la toma de corriente no es del tipo adecuado para el encufe del cable de corriente, debe acudir al fabricante, distribuidor, servicio técnico o similares personas capacitadas, para poder reemplazarla y evitar así cualquier peligro.

- Este aparato no es apto para el uso por parte de personas (incluyendo niños) con discapacidades físicas, sensoriales o mentales; o bien que carezcan de la suficiente experiencia y conocimiento, a menos que sean supervisados o se les haya instruido en el uso del aparato por parte de personas responsables, por su seguridad. Debe vigilarse a los niños a fin de asegurarse de que no jueguen con el aparato.

- El cable de corriente del frigorífico tiene conectado un enchufe equipado especialmente con toma a tierra. Debe conectarse a un enchufe de pared que cuente con toma a tierra y que tenga un fusible de un mínimo de 16 amperios Acuda a un electricista autorizado para que le instale una toma adecuada en caso de no tenerla.

- Este aparato pueden utilizarlo niños mayores de 8 años, y personas con discapacidades físicas, sensoriales o mentales; o bien que carezcan de la suficiente experiencia y conocimiento, siempre y cuando sean supervisados o se les instruya en el uso del aparato por parte de personas responsables, por su seguridad. Los niños no deben jugar con el aparato. Los niños no deberán limpiar el aparato, ni realizar ninguna tarea de mantenimiento sin supervisión.

- Si el cable de alimentación está dañado, debe acudir al fabricante, distribuidor, servicio técnico o similares personas capacitadas, para poder reemplazarlo y evitar así cualquier peligro.

Instrucciones de seguridad

- No utilizar aparatos eléctricos en la parte de almacenamiento de comida.

- Si se utiliza este aparato para sustituir a otro que cuenta con cierre se debe romper o quitar dicho cierre como medida de seguridad antes de guardarlo, para así evitar que los niños se queden encerrados dentro al jugar.

- Las neveras y los congeladores viejos contienen gases aislantes y de refrigeración que se deben eliminar adecuadamente. La eliminación de una unidad debe ser realizada por un servicio especializado, y cualquier duda se debe consultar a las autoridades locales o al proveedor. Es preciso asegurarse de que los conductos de su aparato de refrigeración no resultan dañados antes de que los recoja el equipo encargado.

Por favor, contacte con la autoridad municipal correspondiente para informarse sobre el desecho de los RAEE para su reutilización, reciclaje, y su recuperación.

AVISO IMPORTANTE:

Por favor, lea atentamente este manual antes de proceder a la instalación y al encendido de este aparato. El fabricante no se hará responsable de las instalaciones defectuosas o del uso incorrecto del aparato, tal como se describe en este manual.

Recomendaciones

• No utilice adaptadores que puedan provocar el sobrecalentamiento del aparato o incluso un incendio.
• No utilice cables de suministro de energía viejos o deformados.
• No retuerza o doble los cables.

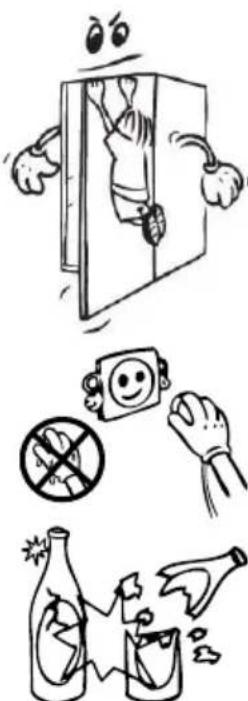

- No permita a los niños que jueguen con el aparato. Los niños no deben NUNCA sentarse en los estantes ni colgarse de la puerta.

- No utilice objetos metálicos afilados para extraer el hielo del compartimento congelador; podrían perforar el circuito refrigerador y provocar un daño irreparable en el aparato. Utilice la espátula de plástico que se suministra.

- No enchufe la toma de corriente con las manos húmedas.

- No coloque recipientes (botellas de cristal o latas) con líquidos en el congelador, sobre todo líquidos con gas, ya que podrían provocar que el recipiente explotase durante la congelación.

- Las botellas que contengan un alto porcentaje de alcohol, deberán estar debidamente cerradas y se situarán verticalmente en el frigorífico.

- No toque las superficies congelantes, especialmente si tiene las manos mojadas ya que podría producirse quemaduras o heridas.

- No coma el hielo que acaba de extraer del congelador.

Instalación y encendido del aparato

- Este frigorífico se conecta a 220-240 V y a 50 Hz.

- Antes de realizar la conexión al suministro de corriente eléctrica, asegúrese de que el voltaje que aparece en la etiqueta se corresponde con el voltaje del sistema eléctrico de su hogar.

- Inserte el la clavija en la base de enchufe con una toma a tierra apropiada. Si la base de enchufe no tiene una toma a tierra, sugerimos que llame a un electricista para que le ayude.

- El fabricante no se hace responsable de los posibles fallos al completar la toma a tierra, tal como se describe en este manual.

- No coloque el aparato en un lugar en el que esté expuesto a la luz directa del sol.

- No lo use en lugares al aire libre y no permita que se exponga a la lluvia.

- Coloque el frigorífico lejos de toda fuente de calor y en un lugar ventilado. El frigorífico debería estar colocado a una distancia de al menos 50 cm de radiadores, estufas de gas o de carbón, y a una distancia de 5 cm de las estufas eléctricas.

- No ponga nada encima del frigorífico, y si lo hace que sea a una distancia no inferior a 15 cm.

- Si se instala el aparato cerca de otro frigorífico o congelador, deberá comprobar que se guarda una distancia entre ambos de al menos 2 cm con el fin de evitar procesos de condensación.

- No introduzca en el frigorífico grandes cantidades de productos ni productos que sean muy pesados.

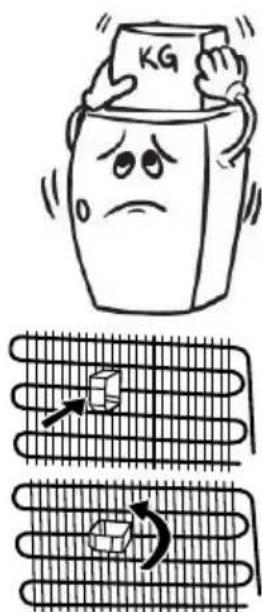

- Fije los separadores de plástico de la pared al condensador en la parte posterior del frigorífico, a fin de prevenir la inclinación de la pared para un rendimiento optimo.

- El frigorífico deberá estar colocado de manera que mantenga una posición firme y nivelada con respecto al suelo. Utilice las dos patas niveladoras frontales para compensar un suelo irregular.

- Deberá limpiar tanto la parte externa del aparato como los accesorios que encontrará en el interior del mismo con una solución compuesta de agua y jabón líquido; para limpiar la parte interna del aparato utilice bicarbonato sódico disuelto en agua tibia. Después de secarlos vuelva a colocar todos los accesorios en su lugar de origen.

Antes del encendido

- Deberá esperar durante unas 3 horas antes de enchufar el aparato a la red eléctrica con el fin de asegurar un correcto funcionamiento del mismo.

- Es posible que se produzca un cierto olor al encender el aparato por primera vez. Este olor desaparecerá cuando el aparato haya comenzado a enfriarse.

- El termostato regula automáticamente la temperatura interna del compartimento frigorífico y del compartimento congelador. Para obtener temperaturas más frías deberemos girar el mando del termostato desde la posición 1. a la posición 5.

- El termostato en « • » indica que esta cerrado y no hay enfriamiento disponible. No coloque comida o recipientes muy calientes en la bandeja superior. Esto puede estropear dicha bandeja.

- Para la conservación de alimentos en el compartimento congelador durante un corto período de tiempo, puede colocar el mando del termostato entre la posición mínima y media.

- Para la conservación de alimentos en el compartimento congelador durante un período largo de tiempo, pude colocar el mando del termostato en la posición media.

- Tenga en cuenta; que la temperatura ambiente, la temperatura de la comida almacenada y la regularidad con que se abra la puerta del aparato, afectan a la temperatura del compartimento frigorífico. Si fuera necesario, modifique la temperatura seleccionada según los casos.

- Cuando encienda por primera vez el aparato, para dar comienzo a un correcto funcionamiento del proceso de enfriado, el aparato debería estar en funcionamiento durante 24 horas ininterrumpidas hasta que consiga enfriarse y alcanzar la temperatura oportuna.

- Durante este período de tiempo procure no abrir la puerta con frecuencia y no coloque grandes cantidades de alimentos dentro del frigorífico.

- Si el aparato se apagase o desenchufase, deberá esperar al menos 5 minutos antes de volver a encenderlo o enchufarlo para evitar posibles daños en el compresor.

- El congelador del refrigerador puede enfriar hasta -12^ .

Accesorios

Indicador de "puerta abierta"

• El indicador de «Puerta Abierta» en el asa muestra si la puerta ha sido cerrada correctamente o si todavía continua abierta.
• Si el indicador esta rojo, la puerta esta todavía abierta.
• Si el indicador esta blanco, la puerta está cerrada.
• Vigile que la puerta del congelador siempre se mantiene cerrada. Esto impedirá que los productos alimenticios se descongelen, evitará el hielo duro y el aumento de escarcha dentro del congelador, así como un aumento innecesario del consumo de energía.

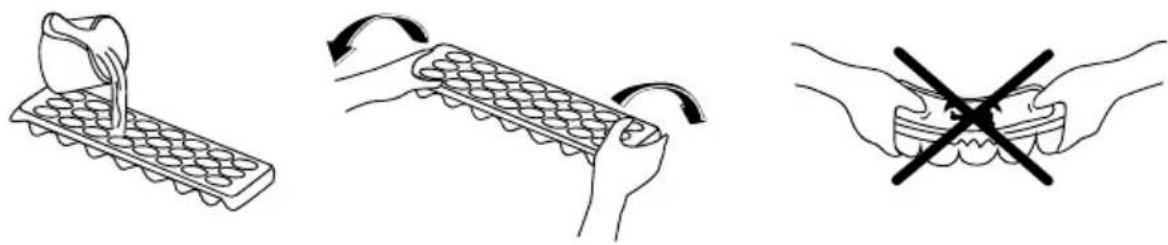

• Rellene el recipiente para hielo con agua y colóquelo en el compartimento congelador.
• Cuando el agua se haya transformado en hielo completamente, puede retorcer la bandeja tal como se indica más abajo, para extraer los cubitos de hielo.

- Desenchufe el aparato de la toma de corriente antes de comenzar a limpiarlo.

- No limpie el frigorífico echándole agua a chorro encima.

- Se recomienda limpiar el compartimento frigorífico periódicamente con una solución de bicarbonato sódico y agua tibia.

- Limpie los accesorios por separado con agua y jabón. No meta los accesorios en el lavavajillas.

- No utilice productos, detergentes o jabones abrasivos. Cuando haya terminado de limpiar el aparato, aclárelo con agua limpia y séquelo cuidadosamente. Cuando haya terminado el proceso de limpieza vuelva a conectar el enchufe del frigorífico, con las manos bien secas.

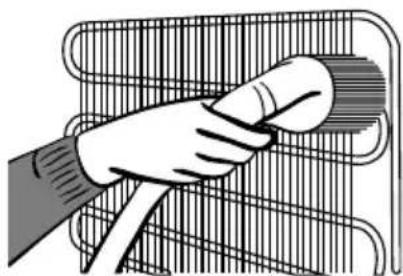

- Se recomienda realizar la limpieza del condensador con un cepillo al menos dos veces al año con el fin de ahorrar energía y de incrementar la productividad.

Eliminación de la escarcha

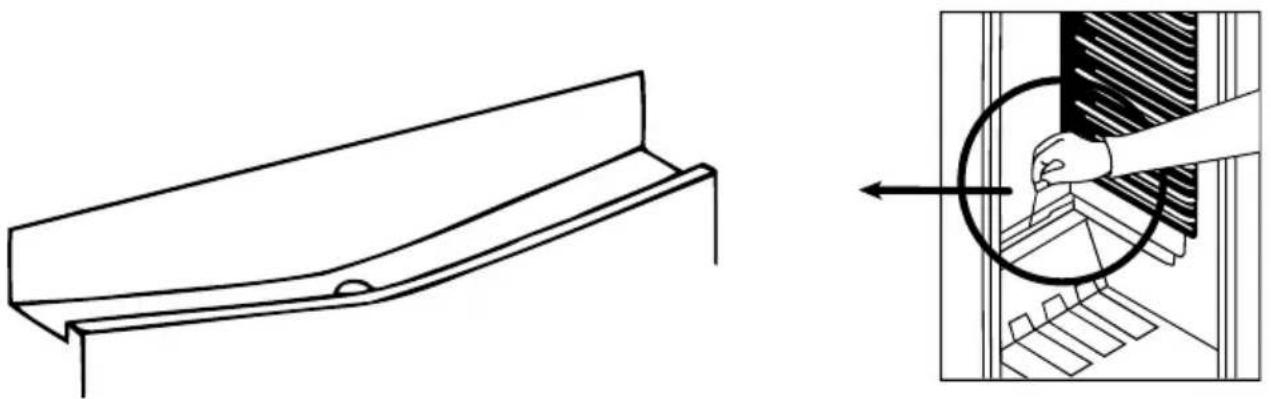

Compartimento frigorífico

- Mientras el frigorífico está en funcionamiento el proceso de eliminación de la escarcha se produce automáticamente; el agua resultante de la descongelación se recoge en la cubeta y se evapora automáticamente.

- Se recomienda limpiar periódicamente la cubeta recogeaguas así como el agujero que funciona como sumidero del agua descongelada con el instrumento destinado a tal efecto, para prevenir así que el agua se almacene en la parte inferior del frigorífico en lugar de ser expulsada.

- Puede además verter medio vaso de agua en el sumidero para limpiar su interior.

Compartimento congelador

Se recomienda retirar periódicamente la escarcha que aparece cubriendo las bandejas del compartimento congelador. Asimismo, se recomienda limpiar el compartimento congelador del mismo modo que el compartimento frigorífico, siguiendo el proceso de desescarchado del compartimento, al menos dos veces al año.

Para hacerlo ;

- Compruebe si la bandeja para el agua esta en su ubicación correcta.

- El día antes de realizar el proceso, ponga el mando del termostato en la posición 5. para que los alimentos se congelen completamente.

- Durante el proceso de descongelación, los alimentos congelados deberán permanecer envueltos con varias hojas de papel y en un lugar frío. El aumento inevitable de la temperatura disminuirá su período de conservación. Recuerde que deberá consumir esos alimentos dentro de un período de tiempo relativamente corto.

- Puede comenzar el proceso de descongelación pulsando el botón de descongelación en el centro del comando del termostato (alternativamente, puede apagar el frigorífico de la toma principal de corriente, desconectándolo)

- Seque el interior de la unidad y la bandeja para el agua, recoloque el tapón y ajuste el comandos del termostato a la posición de 5.

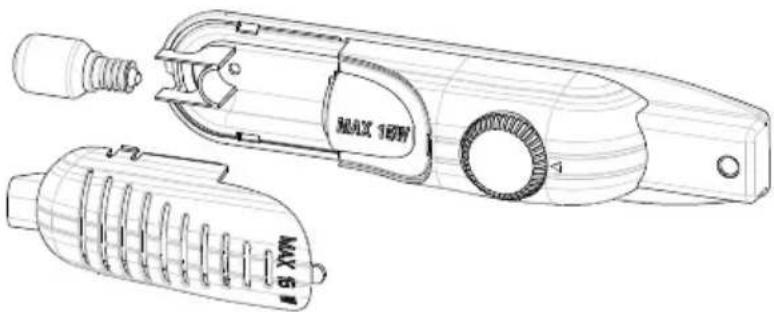

Cómo reemplazar la bombilla

Para reemplazar la bombilla del compartimento frigorífico:

1. Desenchufe el aparato de la toma de corriente.
2. Presione los ganchos que encontrará a ambos lados de la parte superior de la cubierta, para así quitar dicha cubierta o tapa.
3. Reemplace la bombilla usada por otra cuya capacidad no sea superior a 15 W.
4. Vuelva a colocar la tapa y tras esperar 5 minutos, podrá volver a enchufar el aparato.

Sustitución de la Bombilla Led (si la iluminación es mediante LEDS)

Para ello, deberá llamar al servicio técnico.

PARTE - 4. TRANSPORTE Y CAMBIO DE POSICIÓN

Transporte y cambio de posición

- Puede guardar el embalaje original (si así lo quiere) para poder transportar el frigorífico a una nueva ubicación.

- Durante el transporte, deberá envolver firmemente el frigorífico con un embalaje robusto, y con cintas o cuerdas fuertes; así mismo, deberá seguir las correspondientes instrucciones contenidas en el embalaje.

- Extraiga las piezas móviles (estantes, accesorios, cajones de verduras, y demás), o bien sujételas firmemente en el frigorífico mediante cintas, para protegerlas frente a cualquier golpe durante su traslado o recolocación.

Cargue el frigorífico en posición vertical.

Como cambiar la posición de la Puerta

• No ser posible cambiar el sentido de apertura de las puertas a menos que las asas de estas no estén colocadas en la parte frontal.
• Solo será posible cambiar el sentido de apertura de aquellas puertas sin asas.
• Para esta operación le recomendamos contactar con el servicio técnico.

PARTE - 5. ANTES DE LLAMAR AL SERVICIO TÉCNICO

Si su frigorífico no funciona correctamente, puede deberse a un problema de poca importancia, por lo tanto compruebe lo que viene a continuación antes de llamar a un electricista; así podrá ahorrar tiempo y dinero.

Qué hacer si su frigorífico no funciona ;

Compruebe que ;

• No se ha producido un fallo en el suministro de corriente.
• El interruptor general de su hogar no está desconectado.
• El mando del termostato no está en la posición « • ».
• La toma de corriente se encuentra en perfectas condiciones. Para comprobarlo, ponga otro enchufe que sepa que funciona bien en esa base de enchufe.

Qué hacer si el frigorífico funciona mal ;

Compruebe que ;

• No ha sobrecargado el aparato.
• Las puertas están perfectamente cerradas.
• No hay polvo acumulado en el condensador.
• Hay espacio suficiente en la parte trasera.

Si se produce ruido ;

El gas refrigerante que circula por el circuito del frigorífico puede producir un ligero ruido (un sonido burbujeante) incluso cuando el compresor no está funcionando. No debe preocuparse por eso, ya que es perfectamente normal. Si los ruidos fuesen diferentes, compruebe que;

• El frigorífico está bien nivelado.
• No hay ningún producto en contacto con la parte trasera.
• Los elementos y accesorios del aparato no están vibrando.

Si encuentra agua en la parte inferior del frigorífico ;

Compruebe que ;

El sumidero por el que se extrae el agua descongelada no está obstruido. (Utilice el instrumento destinado al efecto para limpiar el agujero).

Si su frigorífico no enfría lo suficiente

- Su frigorífico ha sido diseñado para operar en las escalas de temperatura ambiente especificadas en los estándares de acuerdo al tipo de clima mencionado en la etiqueta de información. No se recomienda el uso del frigorífico para un enfriamiento eficiente en entornos con valores de temperaturas no acordes con las temperaturas especificadas.

Tipo de Clima Temperatura Ambiente (°C)

T Entre 16°C y 43°C

ST Entre 16°C y 38°C

N Entre 16°C y 32°C

SN Entre 10°C y 32°C

Recomendaciones

- Con el fin de aumentar el espacio disponible y de mejorar su aspecto, la “sección de enfriado” de este aparato se encuentra situada dentro de la pared posterior del compartimento frigorífico. Mientras el aparato esté funcionando, esta pared estará cubierta con escarcha o gotas de agua, dependiendo de si el compresor está funcionando o no. No debe preocuparse por eso. Es perfectamente normal. Deberá descongelar el aparato solamente si se forma una capa espesa en la pared trasera.

- Si no va a usar el frigorífico durante un período prolongado de tiempo (por ejemplo, durante las vacaciones de verano), ponga el mando del termostato del compartimento que va a desconectar (normalmente el compartimento frigorífico) en la posición « • ». Descongele y limpie el frigorífico, y deje la puerta abierta para evitar la formación de moho y la producción de malos olores.

Información sobre conformidad

- Este equipo está diseñado para su uso a una temperatura ambiente dentro del rango 16 °C - 38 °C.

- El aparato está diseñado para cumplir con las normas EN62552, IEC60335-1/IEC60335-2-24, y 2004/108/EC.

Consejos Para Ahorrar Energía

1 - Coloque el aparato en una habitación fresca y bien ventilada, pero sin exponerlo directamente a la luz solar ni dejarlo cerca de fuentes de calor (como por ejemplo radiadores, fogones y otros). En el caso contrario, utilice una placa aislante.
2 - Deje que los alimentos y las bebidas calientes se enfríen fuera del aparato.
3 - Cuando vaya a descongelar cualquier alimento congelado, hágalo colocándolo en el compartimento del frigorífico. La baja temperatura de los alimentos congelados ayudará a enfriar el compartimento del refrigerador mientras se estén descongelando. Siendo así, el frigorífico trabajará menos para enfriarse y por lo tanto se ahorrará energía. Si los alimentos congelados se descongelasen fuera del frigorífico, se desperdiciaría esta energía.
4 - Cuando coloque bebidas y bandejas con líquidos en el frigorífico deberá taparlos. De lo contrario aumentaría la humedad en el interior del mismo. Por lo tanto el frigorífico alargará su tiempo de funcionamiento. Además, al tapar las bebidas y bandejas con líquidos se conservan sus aromas y sabores.
5 - Al colocar los alimentos y bebidas, debe abrirse la puerta durante el menor tiempo posible.
6 - Mantenga cerradas las tapas de cualquier compartimento que tenga una temperatura diferente dentro del frigorífico (como por ejemplo cajones para verduras, huevos o quesos, el refrigerador y otros)
7 – La junta de goma de la puerta debe estar limpia y mantenerse flexible. Cámbiela si estuviera desgastada.

LOS COMPONENTES DEL APARATO Y COMPARTIMENTOS

Esta presentación sólo tiene carácter informativo acerca de los componentes del aparato.

Los componentes pueden variar en función del modelo del aparato.

1) BANDEJA DEL FRIGORÍFICO
2) COMPARTIMENTO PARA VERDURAS (VIDRIO INASTILLABLE)
3) ESTANTE ONDULADO
4) PIE REGULABLE
5) CAJA DEL TERMOSTATO
6) COMPARTIMENTO CONGELADOR
7) BANDEJA SUPERIOR
8) BANDEJA PARA EL AGUA
9) BANDEJA DE HUEVOS
10) BOTELLERO
