RBC-4500 - Contador de billetes Royal Sovereign - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Contador de Billetes
Modelo	RBC-4500
Marca	Royal Sovereign
Fuente de Alimentación	Monofásica 100-240V, 50/60Hz (±5%)
Consumo de Energía	<50W
Temperatura de Operación	32-104°F (0-40°C)
Velocidad de Conteo	900, 1200, 1400 billetes por minuto (seleccionable)
Rango de Tamaño de Billetes	4.3" x 2.0" a 7.3" x 3.5" (110 x 50 a 185 x 90 mm)
Pantalla	LCD de matriz de puntos completa
Dimensiones (Ancho x Profundidad x Alto)	10.4" x 9.5" x 9.6" (263 x 241 x 245 mm)
Peso Neto	10.1 libras (4.6 kg)
Sistema de Alimentación	Carga frontal con inicio automático o manual
Detección de Falsificaciones	UV, Magnética (MG), Dimensión (DD), Detección de doble
Sensibilidad de Detección	Ajustable de 1 (bajo) a 5 (alto) para UV, MG, DD y Doble
Modos de Conteo	Conteo estándar, Lote (1-999), Modo suma, Conteo por valor (denominación y valor total)
Interfaz de Impresora	Serial, velocidad de baudios seleccionable (4800-57600 bps), 8 bits de datos, 1 bit de parada
Capacidad de la Tolva	Aproximadamente 200 billetes (no especificado, típico para estos contadores)
Capacidad del Apilador	Aproximadamente 200 billetes
Mantenimiento	Limpiar los sensores con un cepillo suave o aire comprimido; ajustar la perilla de grosor según sea necesario
Características de Seguridad	Autoprueba, visualización de código de error, parada automática en caso de falsificación o atasco
Accesorios Incluidos	Cable de alimentación, manual de usuario
Garantía	Garantía limitada de un año a partir de la fecha de compra original
País de Origen	No especificado, probablemente China (típico para Royal Sovereign)

Preguntas frecuentes - RBC-4500 Royal Sovereign

¿Cómo cambio la velocidad de conteo?

Presione la tecla MENÚ, luego seleccione 1. AJUSTE DE VELOCIDAD. Use las teclas numéricas 1, 2 o 3 para elegir 900, 1200 o 1400 billetes por minuto respectivamente. Presione ENTER/RESET para confirmar.

¿Qué debo hacer si la máquina muestra un código de error?

Los códigos de error indican problemas específicos. Códigos comunes: HALF (media hoja), DOUBLE (billetes dobles), CHAIN (billetes unidos), JAM (billetes atascados), UV/MG/DD (falsificación detectada). Retire el billete problemático y presione RESET. Para atascos, apague la máquina y limpie manualmente el atasco. Si los errores persisten, limpie los sensores con aire comprimido.

¿Cómo uso el conteo por lotes?

Presione la tecla LOTE. La pantalla parpadeará '100'. Ingrese un número de lote del 1 al 999 usando el teclado, luego presione ENTER/RESET. La máquina contará esa cantidad de billetes y se detendrá. Presione LOTE nuevamente para desactivar.

¿Cómo funciona la detección de falsificaciones?

La máquina tiene detección UV (ultravioleta), MG (magnética), DD (dimensión) y Doble (grosor). Puede ajustar los niveles de sensibilidad (1-5) mediante la tecla MENÚ en 2. AJUSTE DE NIVEL. Cuando se detecta una falsificación, la máquina se detiene y muestra un código de error.

¿Cómo limpio la máquina?

Desenchufe la máquina. Use un cepillo suave o aire comprimido para limpiar la tolva, el apilador y los sensores. No use limpiadores líquidos o en aerosol. La limpieza regular evita la acumulación de polvo que puede causar errores.

¿Puedo contar denominaciones mixtas?

Sí, use el modo Conteo por Valor. Primero presione SUMAR, luego seleccione una tecla de denominación (por ejemplo, $1, $5, etc.). Cuente los billetes de esa denominación, luego seleccione la siguiente denominación y repita. Después de contar todas las denominaciones, presione PANTALLA para ver los totales.

¿Cuál es el período de garantía?

La máquina viene con una garantía limitada de un año a partir de la fecha de compra original, que cubre defectos de material o mano de obra. No cubre abuso o mal uso. Contacte a Royal Sovereign para una Autorización de Devolución antes de devolver.

¿Cómo ajusto para diferentes condiciones de billetes?

Si los billetes desgastados o arrugados causan errores, ajuste la perilla Ajustador de Grosor de Billete. Gire en sentido horario (+) para aflojar la tensión para billetes más gruesos, o en sentido antihorario (-) para apretar para billetes más delgados. También, use configuraciones de velocidad más baja para billetes más viejos.

¿Puedo conectar una impresora?

Sí, la máquina tiene una interfaz de impresora en la parte posterior. Conecte una impresora serial con configuraciones compatibles (8 bits de datos, 1 bit de parada, velocidad de baudios seleccionable). Mantenga presionada la tecla de flecha ABAJO durante 2 segundos para imprimir. La velocidad de baudios predeterminada es 9600 bps.

¿Qué hace el modo 'SUMAR'?

El modo SUMAR acumula el conteo total en múltiples lotes. Presione SUMAR para activarlo (la pantalla muestra 'SUMAR'). La máquina sumará todos los conteos posteriores. Presione SUMAR nuevamente para borrar el total acumulado.

MANUAL DE USUARIO RBC-4500 Royal Sovereign

Página en Español 13

Página en Español 13

BOX CONTENTS

Manual del Propietario

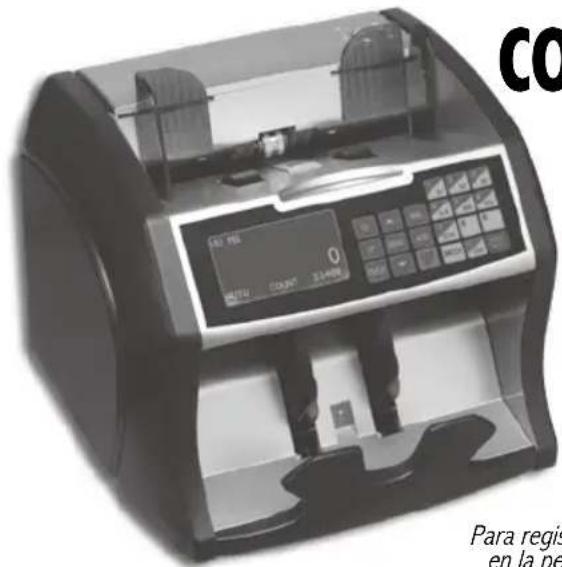

RBC-4500

VALOR DE CONTAJE

CONTADOR DE BILLETES

Con Detección UV y Magnética Falsificaciones

Página en Español 13

Por favor lea y conserve estas instrucciones.

Para registrar su producto, por favor visite la página www.royalsovereign.com en la pestaña de Soporte a Clientes USA- y después la pestaña de Registro.

INSTRUCCIONES DE SEGURIDAD

Advertencia

Cuando utilice este equipo siga estas precauciones básicas de seguridad para reducir el riesgo de incendio, descargas eléctricas o lesiones.

1. No coloque el equipo en áreas donde pueda estar expuesto a agua u otros líquidos.
2. Siempre desconecte el equipo del contacto eléctrico antes de limpiarlo. Para la limpieza del equipo no utilice limpiadores líquidos o en aerosol.
3. Para minimizar el riesgo de descargas eléctricas, no desensamble el equipo. Llame a un técnico calificado de servicio y reparación cuando se requiera dar servicio o efectuar reparaciones al equipo.
4. Utilice únicamente el cable de suministro de energía que viene con el equipo. El uso de un cable de suministro de energía diferente puede traer como consecuencia una descarga eléctrica, incendios o causarle un daño severo al equipo.
5. No utilice el equipo en lugares con altas temperaturas o excesiva humedad. Estas condiciones pueden ocasionar que el equipo tenga un mal funcionamiento.

Precaución

1. Cuando se desconecte el conector de energía, sujete el conector para separarlo del contacto. El jalar el cordón puede traer como consecuencia una descarga eléctrica, incendio o causarle un daño al equipo.
2. No utilice el equipo si el cable de alimentación de energía presenta algún daño. Este daño puede causar descargas eléctricas, incendios u otros riesgos.
3. No coloque objetos sobre el cable de alimentación de energía ni lo doble excesivamente. Esto puede causar descargas eléctricas, incendios u otros riesgos.
4. Cuando no se utilice el equipo por periodos extendidos de tiempo, desconecte el cable de alimentación de energía del contacto eléctrico.

CONTENIDO

Contenido de la Caja 16

Partes 16

Controles 17

Características 18\~19

Operación 20\~21

Especificaciones 22

Solución de problemas 22

Despliegue de Códigos de error 23

Garantía 24

Información de Contactos 24

CONTENIDO DE LA CAJA

Contador de Billetes, Cable de Alimentación

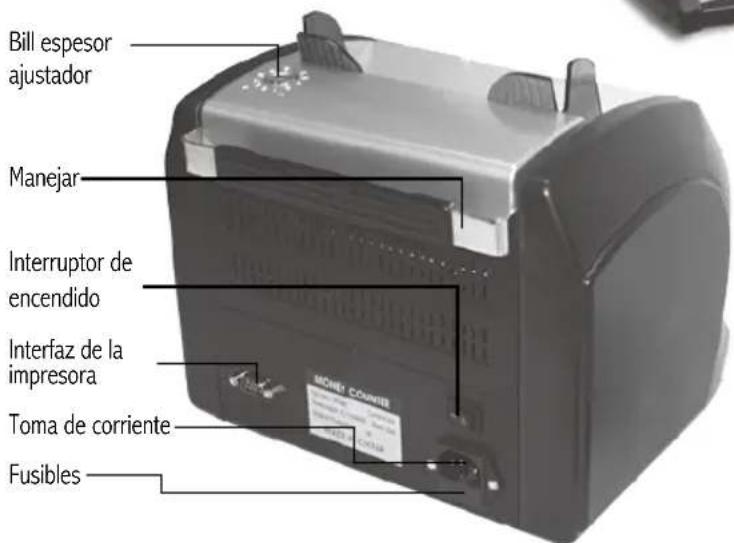

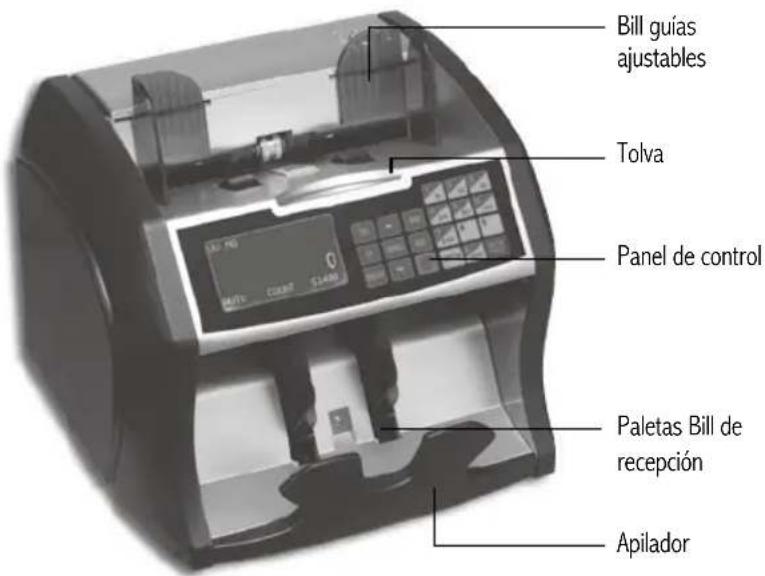

PARTES

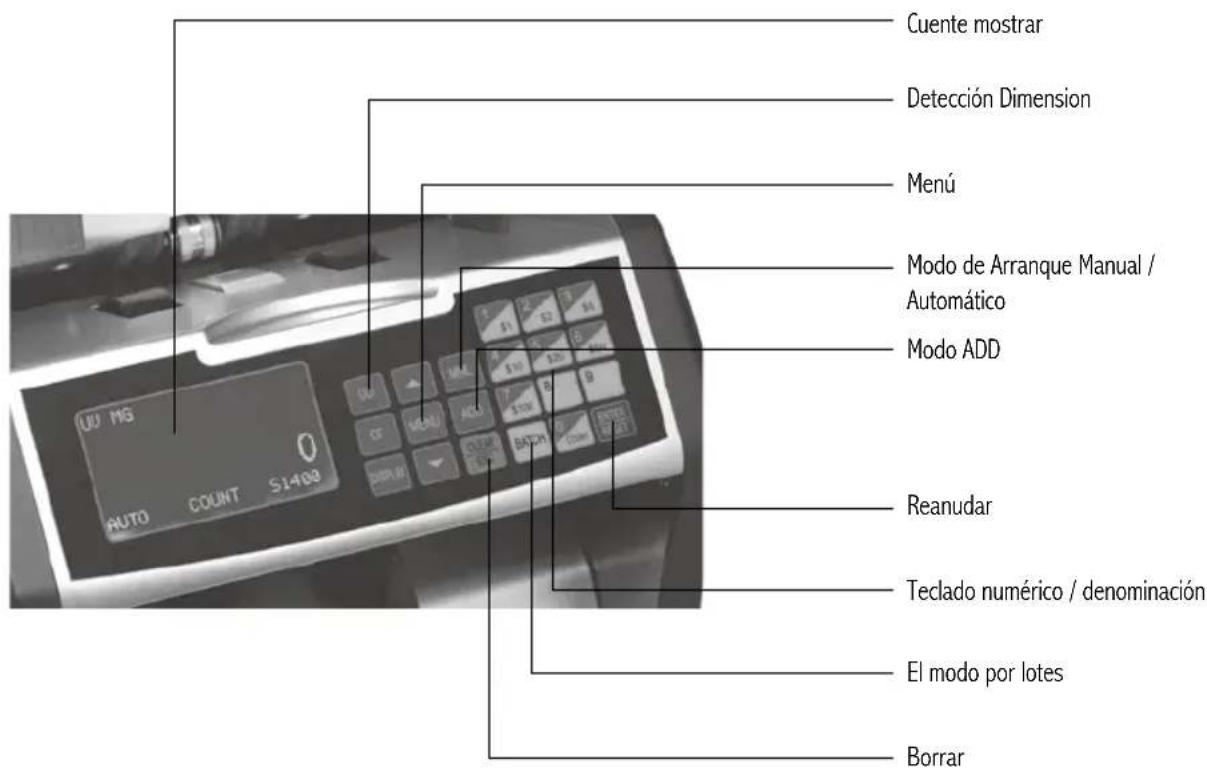

CONTROLES

CARACTERÍSTICAS

Carga Frontal

El sistema de carga frontal sofisticado proporciona un fácil acceso a la tolva, permite mayor capacidad de la tolva, y es más duradero que un sistema de carga de nuevo.

Prueba automática

La máquina realizará automáticamente una auto- prueba cuando se enciende. Si hay un problema, la pantalla prefijada muestran una código de error. (Ver muestra el código de error).

Modos automático y manual de inicio

El dispositivo viene configurado automáticamente estrellas facturas contando t una vez colocados en la tolva. Para cambiar el modo de arranque manual, MNL prensa, inserción t las facturas en la tolva, y pulse ENTER / RESET. Pulse MNL nuevo para volver al modo automático.

Detección de Falsificaciones magnética

Si el detector magnético no encuentra la presencia de componentes magnéticos que son estándar en las facturas auténticos, los máquina dejará de contar para permitir la retirada del billete falso y muestra el código de error en la pantalla predeterminada. Para utilizar la falsificación magnética pulse la tecla Menú detección, 2 para el Nivel 2 para la MG, a continuación, seleccione el número de clave de 1-5, 1de más bajo, 5 para la más alta a continuación, pulse Enter / Reset.

Detección UV Counterfeit

Billetes falsos suelen utilizar papel blanco o blanqueado, que se iluminará con luz ultravioleta. Para utilizar la falsificación ultravioletatecla de menú de detección de prensa, 2 para el Nivel 1 de los rayos UV, a continuación, seleccione la tecla numérica 1-5, 1 para bajo, 5 para la más alta a continuación, pulse Enter /Reset.

Detección Dimension

El detector de dimensión mide la anchura del centro de cada proyecto de ley mediante el uso de luz infrarroja. Si el detector encuentra una extraña factura de tamaño, la máquina dejará de contar para permitir la retirada del proyecto de ley y mostrar el código de error en la pantalla predeterminada. Para utilizar la falsificación ultravioletatecla de menú de detección de prensa, 2 para el Nivel 1 de los rayos UV, a continuación, seleccione la tecla numérica 1-5, 1 para bajo, 5 para la más alta a continuación, pulse Enter /Reset.

Set Doble

El detector de doble juego mide el espesor de cada factura. Si el detector se encuentra un proyecto de ley de tamaño impar, la máquina se detendrá contando para permitir la retirada del proyecto de ley y mostrar el código de error en la pantalla predeterminada. Para usar el doble juego falsificados pulse la tecla Menú detección, 2 Nivel, 4 de matrimonio, a continuación, seleccionetecla numérica 1-5, 1 para bajo, 5 para la más alta a continuación, pulse Enter / Reset.

Modos de contaje de lotes

La máquina viene preconfigurada en modo de conteo común, que cuenta de forma automática todos los billetes colocados en la tolva. Para contar las facturas en lotes, pulse lotes. Dosificación está programado para 100 proyectos de ley. Para cambiar la cantidad de lotes, utilice el teclado para introducir un número de lote entre 1 y 999. Pulse Enter / Reset para guardar la configuración. Clave BATCH Pulse de nuevo para borrar.

Añadir Mode

El modo ADD muestra total acumulado de todos los billetes contados. Para activar el modo ADD, pulse Agregar. Pulse la tecla ADD nuevo para borrar.

Valor de contaje

La máquina totalizará el número de billetes por denominación y el valor total por denominación, así como un total. Cada denominación debe contarse por separado. Para operar pulsar la tecla ADD. A continuación, en el teclado, pulse la denominación de ser contado ( \1 \~ \ 100). Después se cuenta denominación pulse la siguiente denominación para ser contados y continuar hasta que todos los denominaciones necesarias para ser contado es completa. A continuación, pulse la tecla DISPLAY y se puede ver el número total de cuentas y Los valores de cada denominación, junto con un gran total.

Velocidad variable

La máquina dispone de tres ajustes de velocidad. 900, 1200, 1400 billetes por minuto. Utilice los ajustes de velocidad más bajos para las cuentas antiguas o desgastadas. Para configurar la tecla de menú pulse ajuste de velocidad, 1 para la velocidad, a continuación, seleccione el número llave 1-3.

Conectarse a la impresora

Conecte el cable de la impresora en la interfaz de la impresora en la parte posterior de la unidad y gire “▼” impresora on. Press durante 2 segundos para imprimir.

FUNCIONAMIENTO

Preparación de la Operación

1. Enchufe el cable de alimentación y el interruptor se enciende.
2. Ajuste la configuración del menú de aplicación.

Usted puede hacer cualquier operación en la máquina después de terminar por encima de la preparación.

Ajustes de menú

Pulse la tecla "Menú", verá:

1. Speed Set 2. Level Set 3. Warn Count Set 4. Date&Time 5. Beep 6.Printer Interface, prensa “▲,▼” teclas y seleccione el elemento que necesita y, a continuación, pulse RESET·ENTER.

1. SPEED SET

Presione RESET-tecla ENTER, hay tres velocidades: SPEED1, 900pcs/min SPEED2, 1200pcs/min, Speed3, 1400pcs/min. Pulse las teclas numéricas: Tecla 1, 2, 3 o pulse “▲,▼ y seleccione la velocidad, a continuación, presione RESET-ENTER.

2. LEVEL SET

Pulse Enter / Reset. clave y la estrella t el ajuste, se mostrará : 1. UV LEVEL, 2. MG LEVEL, 3. DD LEVEL, 4. DOUBLE LEVEL. "▲,▼" Pulse la tecla y seleccione el elemento que desee, luego presione RESET·ENTER Cada ajuste de sensibilidad tiene 5 niveles : (1. low, 3. middle y 5. de altura), prensa número 1-5 y seleccione el nivel de sensibilidad, a continuación, presione RESET·ENTER clave.

3. WARN COUNT SET

Presione RESET·Tecla ENTER y entrar en la configuración, pulse “▲, ▼tecla y seleccione el elemento que necesita (SÍ significa que la nota es falsa incluidos en la cantidad; NO significa la cantidad total no incluye los billetes falsos), pulse RESET·ENTER.

4. DATE&TIME

Presione RESETENTER e introduzca el contenido, muestra "YYYY-MM-DD HH: MM: SS", oprima las teclas numéricas y establecer elfecha y la hora, pulse la tecla "▲,▼" y seleccione el elemento set, a continuación, pulse REINICIAR · ENTER y dejar de fumar.

5.BEEP

Presione RESETENTER y ajuste, se muestra ①. OFF KEY BEEP ②. CLAVE BEEP ON ③. ADVERTENCIA OFF BEEP ④. ADVERTENCIABEEP ON. pulse la tecla "▲,▼" y seleccione el elemento set, a continuación, pulse REINICIAR · ENTER y dejar de fumar.

6.PRINTER INTERFACE

Presione RESETENTER e introduzca el contenido, ①.4800bps ②.9600bps ③.14400bps ④.19200bps ⑤.28800bps ⑥.57600bps, pulse la tecla “▲,▼” y seleccione el elemento set, a continuación, pulse REINICIAR · ENTER y dejar de fumar.

Ejecución de pruebas

Pruebe la máquina para ponerlo a contar su moneda. Prepare por lo menos cinco proyectos de ley para poner a prueba la máquina. Coloque las cuentas a la tolva y ejecutar la máquina. Si la máquina cuenta los billetes y no hay errores, que está listo para aceptar su moneda.

Si : 1. Los proyectos de ley se deforman

1. La máquina es considerablemente lento
2. Mensaje de error se ilumina con frecuencia

La tensión de la tolva está demasiado apretado. Para aflojar la tensión, gire el proyecto de ley Espesor Ajustador una posición hacia la derecha (+).

Coloque los billetes de vuelta a la tolva para probar la máquina. Si se producen errores, ajuste según sea necesario.

Si : 1. Los proyectos de ley están volando

1. La pantalla muestra una miscount
2. Mensaje de error se ilumina con frecuencia

La tensión de la cavidad es demasiado flojo. Para ajustar esta tensión, gire el ajustador Espesor Bill una posición hacia la izquierda (-). Lugar en el que las cuentas de nuevo en la tolva para probar la máquina. Si se producen errores, ajuste según sea necesario.

Cuando la máquina está funcionando sin ningún error, ya está lista para aceptar su moneda. Inser t facturas en la tolva para comenzar contando.

Añadir Mode:

Pulse la tecla y "ADD" aparecerá en el indicador ADD. La máquina se acumulará todos los números contables. Al pulsar la tecla ADD nuevo se desactivará esta función.

Modo por lotes:

Pulse la tecla BATCH y "100" parpadeará en la pantalla. Pulse el número que desea lote. Número de lote se puede ajustar entre 1-999.

Clave BATCH Pulse de nuevo para desactivar esta función.

Valor de contaje:

Denominación individual contando-

Seleccione denominación a contar desde el teclado numérico / Denominación

Coloque las facturas en la tolva. Número total de proyectos de ley y denominación aparecerá en la pantalla después de que se cuentan proyectos de ley.

Multi-Denominación Valor Counting-

Pulse la tecla ADD.

Seleccione denominación a contar desde el teclado numérico / Denominación

Coloque las facturas en la tolva.

Seleccionar el siguiente denominación y repetir el proceso anterior.

Después de que se han contabilizado todas las denominaciones pulse la tecla DISPLAY y el número de proyectos de ley y el valor de cada denominación junto con un gran total se mostrará en la pantalla.

Modo Auto / Manual de inicio:

El dispositivo viene configurado para iniciarse automáticamente contar billetes, una vez colocados en la tolva. Para cambiar al modo de arranque manual, pulse la tecla MNL, inserte facturas en la tolva y pulse ENTER / RESET.

ESPECIFICACIONES

Modelo RBC-4500
Alimentación monofásica 100~240V 50/60Hz(±5%)
Consumo de energía <50W
Entorno Temperatura de uso 32~104°F / 0~40°C
Velocidad de contaje 900pcs/min, 1200pcs/min and 1400pcs/min.
Nota tamaño de lactancia 4.3" × 2.0" ~ 7.3" × 3.5" / 110 × 50~185 × 90(mm)
Visualización Completo LCD de matriz de puntos
Cubicaje 10.4" × 9.5" × 9.6" / 263 × 241 × 245(mm)
Peso neto 10.1 lbs / 4.6kg

SOLUCIÓN DE PROBLEMAS

Problema Razón Solución de problemas
La pantalla muestra "DOBLE O CADENA"	El ajuste de la tensión es muy floja	Ajustar el espesor nota hacia la izquierda (hacia el '-'')
Bills no se alimentan adecuadamente	El ajuste de la tensión es demasiado apretado	Ajustar el espesor nota en sentido horario (a ' + ') )
Motor principal y / o motor de paleta no se ejecutan	Sensor de la placa Hopper no funciona correctamente	Limpie la tolva con un cepillo suave o aire comprimido para limpiar el polvo. De lo contrario la unidad puede ser necesario Ser viced
La pantalla muestra "0", pero sin contar las facturas	Contando sensor no funciona correctamente	Limpie el sensor contador soplando aire comprimido a lo largo de apilador y área de la veleta de la unidad. De lo contrario la unidad puede necesitar para ser reparado.

ERROR CODE DISPLAY

Después estrella t, la máquina se pondrá a la auto-comprobación automática. Si la ventana preestablecida mostrar el siguiente código de error, en términos generales, es porque de polvo en la superficie o el sensor bloqueado por notas. Así que por favor limpiar el polvo en la superficie del sensor con el cepillo o un paño suave, o tomar las notas de distancia. Luego restar t la máquina.

Código de error Posición trouble
VER UV FALLO sensor UV
NL VER FALLO Izquierda sensor contador
NR VER FALLO Derecho contando sensor
IRL VER FALLO Izquierda sensor dobles notas
IRR VER FALLO Derecho sensor dobles notas
STACK VER FALLO Nota de recepción de sensor
HOPPER VER FALLO sensor Nota de lactancia
ENCODE VER disco FALLO sensor Ancho

Durante el conteo, si el código de error y la máquina se detiene, por favor resolver lo en referencia a los métodos siguientes según lo muestra.

Código de error	La razón y la solución de problemas
HALF	hoja mitad. Eliminar la nota. Pulse el botón "reset" y contar continuamente.
DOUBLE	Doble -notes. Ponga las notas ( de apilador ) en la tabla de notas de alimentación de nuevo, pulse la tecla "reset" para contar otra vez. Si EA2 menudo aparece, ajuste la posición de la perilla de ajuste del anillo consulte "Confirmar la posición del mando de ajuste grueso nota ".
CADENA	articulados notas. Ponga las notas de apiladora sobre la mesa de nota de lactancia de nuevo, pulse la tecla "reset" para contar otra vez.
JAM	atascado notas. Tur n de la máquina, gire la rueda de notas de alimentación a mano, y sacar la nota de la máquina.
UV, MG, DD	nota falsa o nota cuestionable. Eliminar esta nota, presione "reset" y contar continuamente.

GARANTÍA LIMITADE DE UN AÑO

Esta garantía se aplica a la reparación o al reemplazo de productos defectuosos en material o mano de obra durante un año a partir de la fecha de la compra original. Esta garantía sólo se extiende al comprador original.

Esta garantía no se aplica a daños que resulten del abuso, uso indebido, mantenimiento inadecuado o daños fortuitos. Esta garantía excluye piezas y mano de obra para bulbos y partes de cosméticos (gabinete). Royal Sovereign Internacional, Inc. (y sus empresas afiliadas) no es responsable de los daños incidentales o indirectos de ninguna naturaleza. Esta limitación no se aplica si usted vive en aquellas áreas donde no se permite la exclusión o limitación de daños incidentales o indirectos.

Los productos defectuosos que requieran reparación o reemplazo no pueden ser devueltos sin un Número de Autorización de Devolución. Por favor visite el sitio www.royalsovereign.com en la pestaña "USA-Customer Support" para solicitar una autorización de devolución de productos de oficina.

Los productos defectuosos deben enviarse al Departamento de Devoluciones de Cliente de Royal Sovereign Internacional, pagando el flete con antelación, junto con una prueba de la compra y pago gastos de gastos de envío (cheque o giro bancario). Luego de reparar o reemplazar el producto, éste será devuelto al cliente.

Envíe el producto defectuoso a la siguiente dirección con una descripción detallada del problema. De ser posible, embálelo en la caja de cartón original. Se ruega realizar el pago anticipado de los gastos de envió.

Para solicitar servicio fuera de la garantía o consultar las preguntas más frecuentes por favor visite www.royalsovereign.com y seleccione la pestaña "USA- Customer Support".

Para realizar consultas sobre la venta de productos, partes o accesorios, por favor visite el sitio www.royalsovereign.com.

Para obtener servicio o ventas comuníquese con la oficina de Royal Sovereign de su localidad:
