CMP-3000 - Dispositivo portátil Sonel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pinza amperimétrica digital (True RMS)
Marca	Sonel
Modelo	CMP-3000
Funciones de medición	Tensión CA/CC hasta 1000V, Corriente CA/CC hasta 1000A (pinza) y 3000A (flexible), Resistencia, Capacidad, Frecuencia, Ciclo de trabajo, Temperatura (Tipo K), Prueba de diodos, Continuidad
Pantalla	LCD de 5 dígitos con retroiluminación, 50.000 cuentas
Detector de tensión sin contacto	Sí, 10..1000 V CA (50/60 Hz)
Bluetooth	Sí, v4.0+EDR, alcance hasta 10 m, para aplicación Android
Funciones especiales	HOLD, REL, MAX/MIN, PEAK, INRUSH, Retroiluminación, Linterna, Apagado automático (30 min)
Clasificación de seguridad	CAT IV 600V / CAT III 1000V, doble aislamiento, IP40
Alimentación	1 pila de 9V (6LR61)
Dimensiones (medidor)	230 x 76 x 40 mm
Peso (con pila)	501 g
Apertura de pinza	48 mm
Longitud de sonda flexible	140 x 180 mm
Temperatura de funcionamiento	+5..+40 °C
Temperatura de almacenamiento	-20..+60 °C
Humedad	< 80% HR
Prueba de caída	2 m
Accesorios incluidos	Puntas de prueba, sonda de temperatura (Tipo K), pinza flexible, pila, manual
Cumplimiento de normas	IEC 61010-1, EN 61326, ISO 9001

Preguntas frecuentes - CMP-3000 Sonel

¿Cómo mido la corriente CA con la pinza?

Gire el selector giratorio a 1000A o 3000A (para sonda flexible). Para 1000A, presione MODE para seleccionar CA (~). Use el gatillo para abrir la pinza y rodear solo un conductor. Lea la pantalla. Para 3000A, conecte la pinza flexible a los terminales COM y VΩ, luego sujete alrededor del conductor.

¿Cómo uso el detector de tensión sin contacto?

Coloque el selector giratorio en cualquier posición. Toque la punta del detector (parte superior del medidor) con el objeto. La luz indicadora se enciende en rojo cuando hay tensión CA (10..1000V CA). Pruebe primero en una fuente viva conocida.

¿Cómo habilito Bluetooth en el CMP-3000?

Mantenga presionado el botón (abajo a la derecha) durante 2 segundos. El icono de Bluetooth aparece en la pantalla. El medidor es visible como 'CMP-3000' en el administrador de Bluetooth de su dispositivo Android. Use la aplicación Sonel Multimeter Mobile.

¿Qué significa 'OL' en la pantalla?

OL indica Sobrecarga: el valor medido excede el rango seleccionado. Cambie a un rango más alto manualmente o active el auto-rango. Si OL aparece en todos los rangos, la entrada puede ser demasiado alta para la protección del medidor.

¿Cómo reemplazo la pila?

Gire el selector giratorio a OFF. Retire las puntas de prueba. Desatornille el único tornillo de la cubierta trasera. Levante la cubierta, retire la pila de 9V (6LR61) vieja, inserte una nueva respetando la polaridad, vuelva a colocar la cubierta y apriete el tornillo. No use el medidor con la cubierta quitada.

¿Cómo mido la corriente de irrupción (INRUSH)?

Configure en corriente CA (1000A o 3000A). Presione brevemente el botón INRUSH/PEAK. Sujete alrededor del cable de alimentación del dispositivo. Encienda el dispositivo; el medidor captura la corriente de arranque dentro de 106 ms. Lea el resultado.

¿Cuál es la precisión para la medición de tensión CC?

Para rangos hasta 500.00V: ±(0.1% de la lectura + 4 dígitos). Para el rango de 1000.0V: ±(0.2% de la lectura + 5 dígitos). Impedancia de entrada 10 MΩ, protección contra sobrecarga 1000V CC/CA RMS.

¿Cómo uso la función REL para mediciones relativas?

Mientras está en un modo de medición (excepto prueba de diodos), presione brevemente el botón REL/Hz. La lectura actual se almacena como referencia y la pantalla muestra cero. Las lecturas posteriores son la diferencia de esa referencia. Presione REL nuevamente para salir.

¿Cuál es la tensión de entrada máxima para mediciones de resistencia o capacidad?

No aplique más de 250V CC/CA RMS a los terminales al medir resistencia, capacidad, diodo, continuidad, frecuencia o ciclo de trabajo. Exceder esto puede dañar el medidor.

¿Cómo limpio y mantengo el CMP-3000?

Mantenga el medidor seco. Limpie la carcasa con un paño húmedo; no use productos químicos, disolventes ni detergentes. Retire las pilas si almacena por más de 60 días. Almacene a temperaturas normales (-20..+60°C) y baja humedad (<80%).

MANUAL DE USUARIO CMP-3000 Sonel

Versión 1.07 20.10.2023

El multímetro True RMS CMP-3000 está diseñado para medir la tensión continua y alterna, corriente continua y alterna, resistencia, capacidad eléctrica, frecuencia, ciclo de trabajo (de llenado), y temperatura y prueba de diodos y de la continuidad.

Las características más importantes del instrumento CMP-3000 son:

• probador de voltaje sin contacto,
• comunicación inalámbrica Bluetooth para transmitir los resultados de las mediciones a los dispositivos móviles con Android,
• selección del rango automática y manual,
• la función REL permite tomar las mediciones relativas,
• la función MAX/MIN permite la visualización del valor máximo, mínimo y medio,
• la función PEAK permite la visualización del pico,
• la función INRUSH permite tener el valor preciso de la corriente de arranque en el período inicial de 106 milisegundos después de encender el aparato.
• función HOLD que retiene la lectura en la pantalla del medidor,
• retroiluminación de la pantalla para leer los resultados de las mediciones en caso de poca luz,
• linterna incorporada permite iluminar el lugar de medición,
• señalización sonora de la continuidad del circuito,
• desactivación automática del dispositivo sin usar,
• pantalla 5 dígitos (lectura 50,000).

ÍNDICE

1 Introducción.... 73
2 Seguridad 74

2.1 Normas generales....74
2.2 Símbolos de seguridad....75

3 Preparación del medidor para el trabajo ..... 76
4 Descripción funcional 78

4.1 Tomas y funciones de medición .....78
4.2 Pantalla....81
4.3 Cables....82

5 Mediciones 83

5.1 Medición de corriente 83

5.1.1 Rango de 3000 A....83

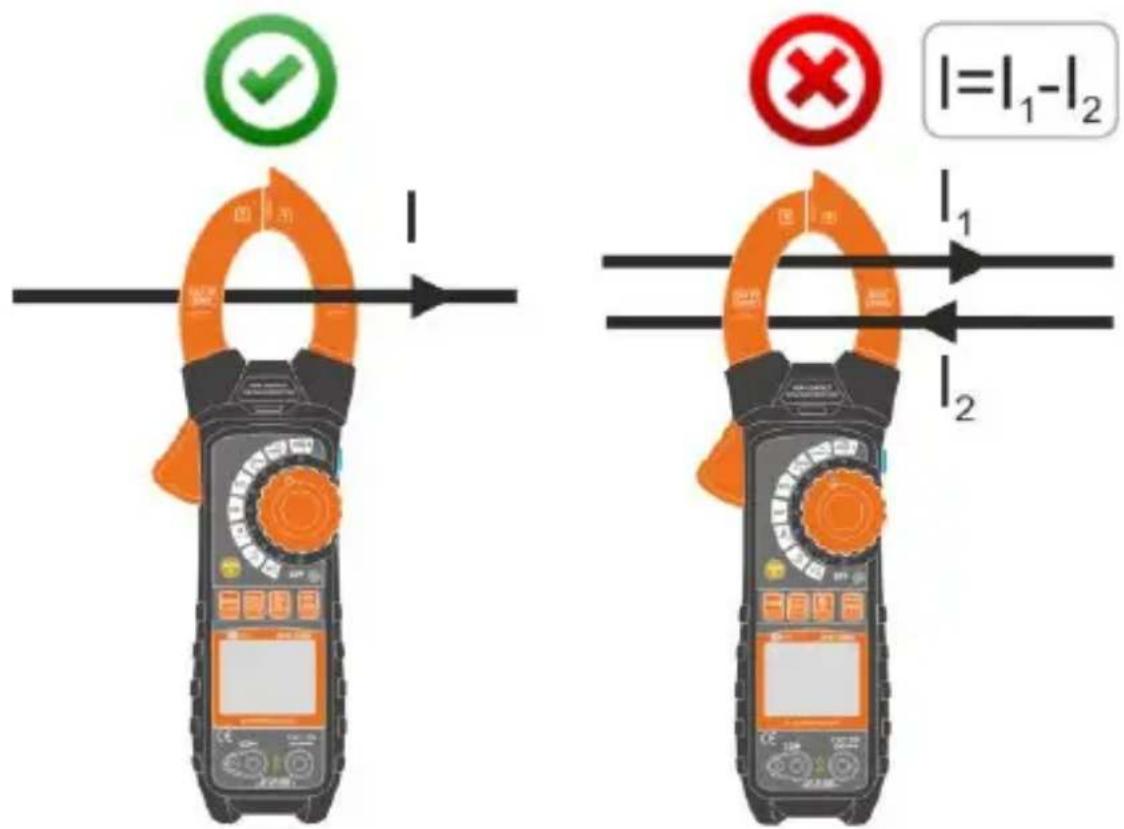

5.1.2 Rango de 1000 A....84

5.2 Probador de voltaje sin contacto....85
5.3 Medición de la tensión....86
5.4 Medición de frecuencia....87
5.5 Medición % del ciclo de trabajo (coeficiente de relleno de impulso) 87
5.6 Medición de resistencia....87
5.7 Prueba de continuidad del circuito....88
5.8 Prueba de diodo....88
5.9 Medición de la capacidad 89

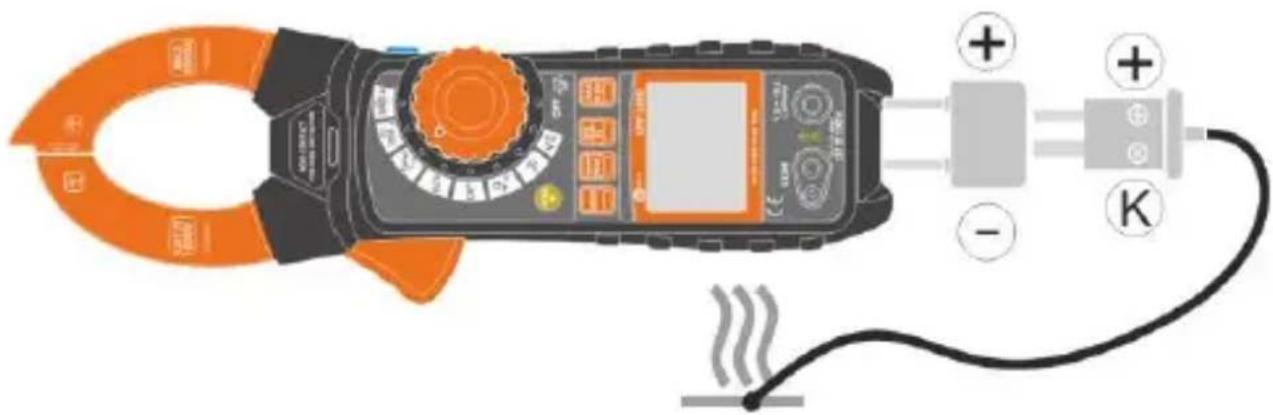

5.10 Medición de la temperatura....90

6 Funciones especiales....91

6.1 Botón HOLD 91

6.1.1 Función HOLD 91
6.1.2 Iluminación de la pantalla....91

6.2 Botón INRUSH/PEAK....91

6.2.1 Función PEAK....91
6.2.2 Función INRUSH....92

6.3 Botón REL/Hz 92

6.3.1 Función REL....92

6.3.2 Función Hz....93

6.4 Botón MAX/MIN....93

6.5 Botón / 94

6.5.1 Linterna....94

6.5.2 Comunicación inalámbrica 94

7 Cambio de baterías.... 95

8 Mantenimiento y conservación 96

9 Almacenamiento 97

10 Desmontaje y utilización 97

11 Datos técnicos 98

11.1 Datos básicos....98

11.2 Datos de uso....101

12 Fabricante.... 102

1 Introducción

Gracias por comprar el multímetro de la marca Sonel. El medidor CMP-3000 es un instrumento de medición moderno, de alta calidad, fácil y seguro de usar. Lea estas instrucciones para evitar errores de medición y prevenir posibles problemas relacionados con el funcionamiento del medidor.

En este manual se utilizan tres tipos de avisos. Se trata de textos en el marco que describen los posibles riesgos tanto para el usuario como para el medidor. Los textos ADVERTENCIA describen las situaciones en las que puede haber un peligro para la vida o la salud, si no cumple con las instrucciones. La palabra ¡ATENCIÓN! da comienzo a la descripción de la situación en la que el incumplimiento de las instrucciones puede dañar el dispositivo. Las indicaciones de posibles problemas son precedidas por el símbolo

ADVERTENCIA

• El medidor CMP-3000 está diseñado para medir la tensión continua y alterna, frecuencia, resistencia, capacidad, así como las pruebas de diodos y continuidad. El uso del instrumento distinto del especificado en este manual de instrucciones, puede causar daño y ser fuente de un grave peligro para el usuario.
• El medidor CMP-3000 puede ser utilizado sólo por las personas cualificadas que estén facultadas para trabajar con las instalaciones eléctricas. El uso del medidor por personas no autorizadas puede dañar el dispositivo y ser fuente de un grave peligro para el usuario.
• Antes de utilizar el instrumento debe leer cuidadosamente este manual de instrucciones y segui las normas de seguridad y las recomendaciones de fabricante. El incumplimiento de las recomendaciones especificadas puede dañar el instrumento y ser fuente de un grave peligro para el usuario.

2 Seguridad

2.1 Normas generales

Para garantizar el servicio adecuado y la exactitud de los resultados obtenidos hay que seguir las siguientes precauciones:

• antes de utilizar el medidor debe leer atentamente el presente manual de instrucciones,
• el instrumento debe ser utilizado únicamente por el personal adecuadamente cualificado y formado en materia de Seguridad e Higiene en el Trabajo,
• se debe tener precaución al medir tensiones superiores a (según la norma IEC 61010-1:2010/AMD1:2016):

Condiciones normales	Condiciones húmedas
60 V DC	35 V DC
30 V AC RMS	16 V RMS
42,4 V AC del pico	22,6 V AC del pico

ya que plantean un riesgo de descarga eléctrica,

• no exceda los límites máximos de la señal de entrada,
• durante las mediciones de tensión no se debe cambiar el instrumento en el modo de medición de corriente o resistencia,
• al cambiar los rangos debe desconectar siempre los cables de medición del circuito medido,
• las sondas deben conservarse en un espacio especial con barrera para evitar el contacto accidental de las piezas metálicas,
• si durante la medición aparece el símbolo OL en la pantalla, esto significa que el valor medido excede el rango de medición,

- es inaceptable el uso de:

⇒ el medidor que ha sido dañado y está total o parcialmente estropeado
⇒ los cables con aislamiento dañado
⇒ el medidor guardado demasiado tiempo en malas condiciones (p. ej. húmedas)

- las reparaciones pueden ser realizadas sólo por el servicio autorizado.

ADVERTENCIA

• No se puede medir si el usuario tiene las manos mojadas o húmedas.
• No tome mediciones en atmósfera explosiva (por ejemplo, en la presencia de gases inflamables, vapore polvo, etc.). El uso del medidor en estas condiciones puede causar chispas y provocar una explosión.

Valores límites de señal de entrada
Función	Valor máximo de entrada
3000 A AC	3000 A AC
1000 A AC/DC	1000 A AC/DC
V DC, V AC	1000 V DC/AC RMS
Resistencia, continuidad, prueba de diodo, capacidad, frequencia, ciclo de trabajo	250 V DC/AC RMS
Temperatura	30 V DC, 24 V AC

2.2 Símbolos de seguridad

Este símbolo, situado cerca de otro símbolo o un enchufe, indica que el usuario debe consultar más información en el manual de instrucciones.

Este símbolo, situado cerca del enchufe, sugiere que en condiciones normales de uso, existe la posibilidad de tensiones peligrosas.

clase de protección II – aislamiento doble.

Las tomas con este símbolo no se pueden conectar al circuito donde el voltaje respecto a la tensión de tierra excede el voltaje máximo seguro para el dispositivo.

3 Preparación del medidor para el trabajo

Después de comprar el medidor, hay que comprobar la integridad del contenido del paquete.

Antes de realizar la medición hay que:

• asegurarse si el estado de la batería permite las mediciones,
• comprobar si la carcasa del medidor y el aislamiento de los cables de medición no están dañados,
• para asegurar la interpretación única de los resultados de la medición, se recomienda conectar al enchufe COM conectar el cable negro, el cable rojo a los otros enchufes,
• ajustar el conmutador de función en OFF (apagado) cuando no se utiliza el medidor.

El instrumento está equipado con la función del apagado automático después de aprox. 30 minutos de inactividad. Para volver a encender el medidor, ajustar el conmutador de función en OFF, y luego poner la función deseada.

ADVERTENCIA

• La conexión de los cables incorrectos o dañados puede causar descarga de corriente.
• El medidor no debe estar conectado a la fuente de tensión cuando se establece la medición de corriente, resistencia o prueba de diodo. ¡El incumplimiento con esta recomendación puede dañar el medidor!

Al utilizar el medidor, asegurarse de:

• descargar los condensadores en las fuentes de alimentación examinadas,
• desconectar la alimentación cuando se mide la resistencia y se prueban los diodos,
• apagar el medidor y desconectar los cables de medición antes de desmontar la tapa posterior para reemplazar la batería.

ADVERTENCIA

No utilizar el medidor si la tapa de la batería está desmontada.

Existe la posibilidad de que en ciertos rangos bajos de la tensión continua o alterna, cuando los cables de medición no están conectados al medidor, aparecerán lecturas aleatorias y variables en la pantalla. Este es un fenómeno normal que resulta de la sensibilidad de entrada con elevada resistencia de entrada. La lectura se estabilizará y el medidor dará el valor correcto después de conectarlo a un circuito.

4 Descripción funcional

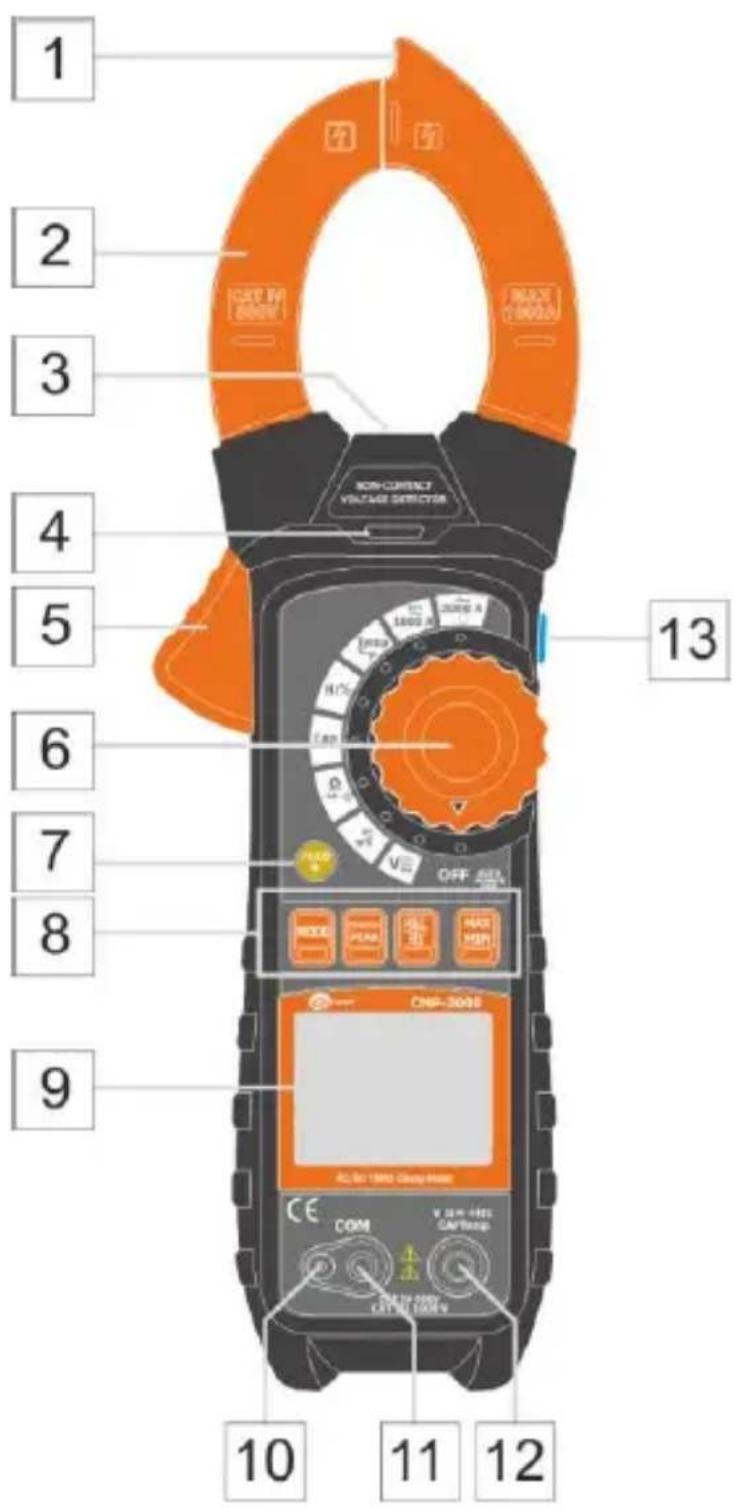

4.1 Tomas y funciones de medición

1 Probador de voltaje sin contacto
2 Pinza de corriente
3 Linterna
4 Luz indicadora de tensión sin contacto
5 Gatillo de abertura de pinza
6 Conmutador rotativo

Selección de función:

• OFF – medidor apagado
• V ≈ Hz – medición de la tensión continua y alterna desde 500,00 mV hasta 1000,0 V
• mV ≈ - medición de tensión continua y alterna de hasta 500,0 mV
• Ω ➕●)) – medición de resistencia, continuidad, prueba de diodos
  • CAP – medición de capacidad
• Hz% – medición de frecuencia y ciclo de trabajo
• Temp °C °F – medición de temperatura
• ≈ 1000A – medición de corriente continua y alterna de hasta 1000 A
• \~3000A - medición de la corriente alterna de hasta 3000 A - solo con la pinza flexible

7 Botón HOLD

• Mantener el resultado de medición en la pantalla (pulsar brevemente)
• Retroiluminación de la pantalla (pulsar y mantener pulsado)

8

Botones de función

• Botón MODE – cambio del modo de medición en funciones: V / mV / resistencia / continuidad / puerba de diodo / frecuencia / ciclo de trabajo / medición de temperatura / 1000 A (pulsar brevemente)
• Botón INRUSH / PEAK

○ Indica la corriente de arranque (pulsar brevemente)
○ Indica el valor pico de la señal medida (pulsar y mantener pulsado)

- Botón REL / Hz

○ Módo REL – pulsar brevemente:

⇒ Restablecimiento de la indicación (medición de la corriente continua)
⇒ Visualización de la medición respecto al valor de referencia (otras funciones de medición)

○ Módo Hz – pulsar y mantener pulsado:

⇒ Indicación de la frecuencia de la señal medida
⇒ Indicación del ciclo de trabajo (modo adicional - volver a pulsar brevemente)

- Botón MAX/MIN – mostrar el valor más grande/más pequeño de todos los valores registrados actualmente

○ Activación de la función - pulsar brevemente
○ Selección del valor máximo o mínimo - pulsar brevemente
○ Desactivación de la función - pulsar y mantener pulsado aprox. 1 s

9

Pantalla LCD

10

Enchufe para la pinza flexible - medición de la corriente de hasta 3000 A

11

Toma de medición COM

Entrada de medición común para todas las funciones de medición.

12

Toma de medición VΩ Hz CAP Temp

Entrada de medición para las otras mediciones aparte de la medición de corriente.

13

Botón

• Modo de linterna (pulsar brevemente)
• Activación/desactivación de la comunicación inalámbrica Bluetooth (pulsar y mantener pulsado)

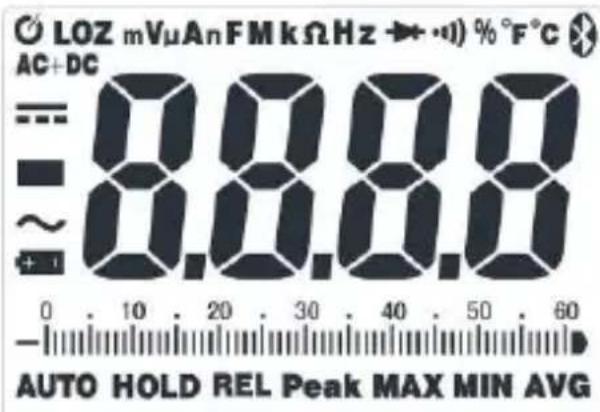

4.2 Pantalla

V	Medición de tensión
A	Medición de corriente
~	Señal alterna
---	Señal continua
-	Valor negativo de la lectura
Ω	Medición de resistencia
●	Prueba de continuidad
▶	Prueba de diodo
F	Medición de capacidad
Hz	Medición de frecuencia
%	Medición del ciclo de trabajo
°F / °C	Medición de temperatura en grados Celsius o Fahrenheit
n / μ / m / k / MP	Prefijo de múltiples de la unidad de medición
OL	Rango de medición excedido
	Modo del apagado automático
	Batería descargada
AUTO	Ajuste automático de rango
HOLD	Función HOLD activada
MAX / MIN	Valor máximo / mínimo
P	Pico
REL	Lectura como un valor relativo al valor de referencia
INRUSH	Corriente de irrupción
	Transmisión inalámbrica Bluetooth

4.3 Cables

El fabricante garantiza la exactitud de las indicaciones sólo si se utilizan los cables proporcionados por él.

ADVERTENCIA

La conexión de los cables incorrectos puede causar descarga de corriente o se pueden producir errores de medición.

• Las sondas están equipadas con unos protectores adiciones y extraíbles de puntas.
• Las sondas deben ser almacenadas en un lugar destinado para este fin.

5 Mediciones

Por favor, lea cuidadosamente el contenido de este capítulo, ya que se ha descrito la forma de tomar las medidas y los principios básicos de interpretación de los resultados.

5.1 Medición de corriente

ADVERTENCIA

Antes de medir la corriente con la pinza hay que desconectar los cables de medición.

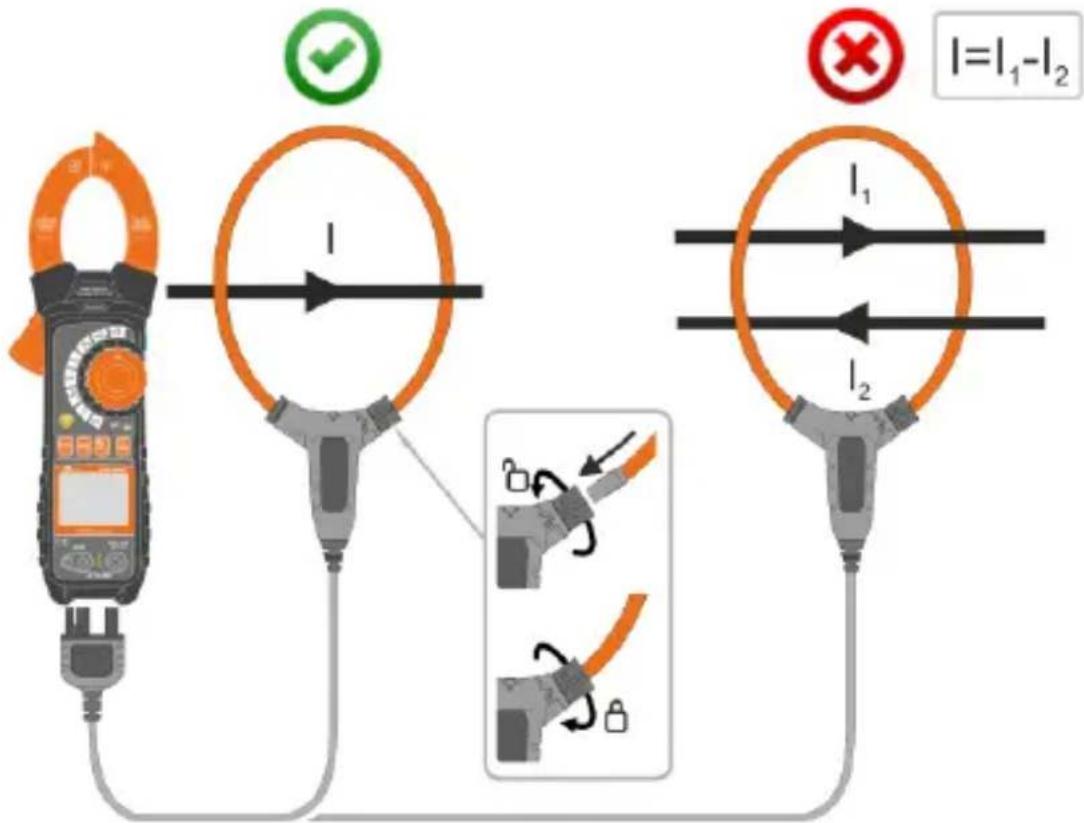

5.1.1 Rango de 3000 A

Para realizar la medición de la corriente hay que:

• poner el conmutador rotativo en posición \~3000A,
• conectar la pinza flexible a las tomas COM y VΩ - H% CAPTemp,

- poner la pinza alrededor del conducto examinado. En su área debe haber un solo conductor,

- leer el resultado de la medición en la pantalla.

5.1.2 Rango de 1000 A

Para realizar la medición de la corriente hay que:

• poner el conmutador rotativo en posición ≈1000A,
• pulsar el botón MODE para visualizar en la pantalla el símbolo: ⇒ , si se mide la corriente alterna, ⇒ , si se mide la corriente continua,

- usando el gatillo poner la pina en el conducto examinado. En sus mordazas debe haber un solo conductor,

- leer el resultado de la medición en la pantalla.

Si se mide la corriente continua y el medidor no está puesto en el circuito examinado, pero indica una medición del valor distinto de cero, hay que ponerlo a cero pulsando brevemente el botón REL/Hz.

5.2 Probador de voltaje sin contacto

ADVERTENCIA

• El indicador sirve para detectar la presencia de tensión, y no para determinar su ausencia.
• Peligro de descarga eléctrica. Antes de usar el probador, comprobar si funciona correctamente en la tensión alterna conocida (es decir, el siguiente enchufe aplicable con persencia de tensiones).

Para activar el indicador hay que:

• poner el conmutador rotativo en cualquier posición,
• poner la punta del indicador al objeto examinado.

Si la tensión alterna está presente, la luz indicadora se ilumina en rojo.

• Los cables en los cables de extensión están retorcidos a menudo. Para recibir el mejor resultado, mueva el extremo del indicador a lo largo del conducto para localizar la línea bajo tensión.
• El indicador tiene una alta sensibilidad. Puede ser conducido al azar por la electricidad estática u otras fuentes de energía. Es un fenómeno normal.
• El tipo y grosor de aislamiento, la distancia de la fuente de alimentación, los cables apantallados y otros factores pueden afectar la eficacia del probador. Si no está seguro acerca del resultado de la prueba, compruebe la presencia de tensión de otra forma.

5.3 Medición de la tensión

ADVERTENCIA

• Peligro de descarga eléctrica. Las puntas de las sondas de medición pueden no ser lo suficientemente largas para llegar a los elementos bajo tensión de algunas conexiones de baja tensión para los aparatos eléctricos, ya que los contactos están colocados profundamente en los enchufes. En este caso, la lectura será 0 V mientras hay tensión en la toma.
• Antes de afirmar la ausencia de tensión en la toma hay que asegurarse de que las puntas de la sonda tocan los contactos de metal dentro de la toma.

¡ATENCIÓN!

No se puede medir la tensión cuando estamos encendiendo o apagando el motor eléctrico en el circuito. Esto se debe a los picos de voltaje que pueden dañar el ____ medidor.

Para realizar la medición de la tensión alterna hay que:

• poner el conmutador rotativo en la posición V ≈Hz o ≈mV,
• pulsar el botón MODE para visualizar en la pantalla el símbolo:
  ⇒ , si se mide la tensión alterna,
  ⇒ , si se mide la tensión continua,
• conectar el cable negro de medición a la toma COM, el cable rojo a la toma VΩ -Hz%CAPTemp,
• poner las puntas de las sondas en los puntos de la medición,
• leer el resultado de la medición en la pantalla.

5.4 Medición de frecuencia

Para realizar la medición de frecuencia hay que:

• poner el conmutador rotativo en la posición Hz%,
• conectar el cable negro de medición a la toma COM, el cable rojo a la toma VΩ -Hz CAPTemp,
• poner las puntas de las sondas en los puntos de la medición,
• leer el resultado de la medición en la pantalla.
  Ver también sección 6.3.2.

5.5 Medición % del ciclo de trabajo (coeficiente de relleno de impulso)

Para realizar la medición hay que:

• poner el conmutador rotativo en la posición Hz%,
• pulsar brevemente el botón MODE hasta que el símbolo % aparezca en la pantalla,
• conectar el cable negro de medición a la toma COM, el cable rojo a la toma VΩ -Hz CAPTemp,
• poner las puntas de las sondas en los puntos de la medición,
• leer el resultado de la medición en la pantalla.

5.6 Medición de resistencia

ADVERTENCIA

No realice mediciones en el circuito que esté bajo tensión. Antes de la medición desconectar la tensión y descargar los condensadores.

Para realizar la medición de la resistencia hay que:

• poner el conmutador rotativo en la posición Ω →●))
• conectar el cable negro de medición a la toma COM, el cable rojo a la toma VΩ -Hz%CAPTemp,
• poner las puntas de las sondas en los puntos de medición; es mejor desconectar un lado del elemento de prueba para que el resto del circuito no distorsione la lectura de la resistencia,
• leer el resultado de la medición en la pantalla.

5.7 Prueba de continuidad del circuito

ADVERTENCIA

No realice mediciones en el circuito que esté bajo tensión. Antes de la medición desconectar la tensión y descargar los condensadores.

Para llevar a cabo una prueba de continuidad del circuito se debe:

• poner el conmutador rotativo en la posición Ω ⚠️,
• conectar el cable negro de medición a la toma COM, el cable rojo a la toma VΩ -Hz CAPTemp,
• pulsar el botón MODE, para mostrar Ω •) en la pantalla,
• poner las puntas de las sondas en los puntos de la medición,
• leer el resultado de la medición en la pantalla; la señal sonora se produce cuando los valores de resistencia son inferiores a 50 Ω.

5.8 Prueba de diodo

ADVERTENCIA

No realice mediciones en el circuito que esté bajo tensión. Antes de la medición desconectar la tensión y descargar los condensadores. No examinar el diodo que está bajo tensión.

Para probar los diodos se debe:

• poner el conmutador rotativo en la posición )
• conectar el cable negro de medición a la toma COM, el cable rojo a la toma VΩ -Hz%CAPTemp,
• pulsar el botón MODE, para mostrar ➤ y V en la pantalla,
• poner las puntas de sondas al diodo. La sonda roja debe ser puesta al ánodo y la sonda negra al cátodo,
• leer el resultado de la prueba en la pantalla – se mostrará la tensión directa.

⇒ Para un diodo rectificador típico de silicio es de aprox. 0,7 V, y para el diodo de germanio es de aprox. 0,3 V.

⇒ Para los LEDs de poca potencia, la tensión típica está en el rango entre 1,2...5,0 V en función del color.

⇒ Si el diodo está polarizado en la dirección inversa, o hay una ruptura en el circuito, en la pantalla aparecerá OL.
⇒ En caso del LED compacto, el medidor indicará el valor cercano a 0 V,

- al terminar las mediciones quitar los cables de los enchufes de medición del medidor.

5.9 Medición de la capacidad

ADVERTENCIA

No realice mediciones en el circuito que esté bajo tensión. Antes de la medición desconectar la tensión y descargar los condensadores.

Para realizar la medición hay que:

• poner el conmutador rotativo en la posición CAP,
• conectar el cable negro de medición a la toma COM, el cable rojo a la toma VΩ -Hz%CAPTemp,
• poner las puntas de las sondas al condensador bajo prueba,
• leer el resultado de la medición en la pantalla.

5.10 Medición de la temperatura

Para realizar la medición hay que:

• poner el conmutador rotativo en la posición Temp °C °F,

- para cambiar la unidad, pulsar MODE,

- el adaptador de la sonda de temperatura poner en la toma COM (pie negro) y VΩ ⚠️●)) Hz%CAPTemp (pie rojo):

- sonda de temperatura poner en el adaptador según la figura:

⇒ el pin delgado de la sonda marcado con + es adecuado para la toma +;

⇒ el pin gordo de la sonda marcado con K es adecuado para la toma –;

⇒ la conexión al revés de la sonda es mecánicamente imposible.

• poner el cabezal de la sonda de temperatura al instrumento de prueba. El contacto del cabezal con la parte medida del dispositivo bajo prueba se debe mantener hasta que la lectura sea estable,
  • leer el resultado de la medición en la pantalla,
• después de terminar la medición, desconectar la sonda del medidor.

Riesgo de quemaduras. La sonda de temperatura se calienta, ya que coge la temperatura del objeto examinado.

6 Funciones especiales

6.1 Botón HOLD

6.1.1 Función HOLD

Esta función sirve para mantener el resultado de medición en la pantalla. Para ello, pulsar brevemente el botón HOLD. Cuando la función está activada, en la pantalla aparece el símbolo HOLD.

Para volver al modo normal de funcionamiento del instrumento, volver a pulsar el botón HOLD 🌐

6.1.2 Iluminación de la pantalla

Pulsar y mantener pulsado el botón HOLD durante 2 segundos hace que la retroiluminación de la pantalla se enciende o apaga.

6.2 Botón INRUSH/PEAK

6.2.1 Función PEAK

La función de medición del valor pico PEAK es diferente de la función de medición del valor máximo MAX por el tiempo del evento registrado. En caso de la función PEAK es 1 ms. Esto permite registrar unos saltos muy cortos de la tensión alterna.

El medidor actualizará los datos mostrados en la pantalla cuando aparezca un valor de pico más negativo o positivo. La función del apagado automático de la alimentación se desactivará en este modo.

• Para activar el modo, pulsar y mantener pulsado el botón INRUSH/PEAK durante unos 3 segundos.
• Para desactivar el modo, pulsar y mantener pulsado el botón INRUSH/PEAK.

• Esta función sólo está disponible para la medición de la tensión y corriente AC.
• Mientras la función PEAK está activa, la selección automática de rango no funciona, por lo tanto, se recomienda ejecutar la función solo después de conectar los cables al punto de medición. La activación de la función PEAK antes de conectar el medidor al punto de medición puede provocar la visualización de los símbolos de rango excesivo.

6.2.2 Función INRUSH

La función INRUSH permite tener el valor preciso de la corriente de arranque en el período inicial de aprox. 106 milisegundos después de encender el dispositivo examinado. Para realizar la medición:

• activar la medición de la corriente alterna,
• pulsar brevemente el botón INRUSH/PEAK,
• poner la pina en el conducto que alimenta el objeto examinado,
• encender el objeto,
• leer el resultado.

6.3 Botón REL/Hz

6.3.1 Función REL

El modo permite realizar medición respecto al valor de referencia.

• Para activar el modo, pulsar el botón REL/Hz. El valor de lectura mostrado se toma como el valor de referencia.
• Desde ese momento, las lecturas serán presentadas como la relación del valor medido al valor de referencia.
• Para desactivar el modo, pulsar el botón REL/Hz.

El resultado principal mostrado es la diferencia del valor de referencia (lectura en el momento de activar el modo REL) y la lectura actual. Ejemplo: si el valor de referencia es 20 A, y la lectura actual es 12,5 A, entonces el resultado principal en la pantalla tendrá el valor -7,5 A. Si la nueva lectura es idéntica al valor de referencia, el resultado principal será cero.

• Cuando la función esta activa, el ajuste automático del rango de medición no está disponible.
• Si la lectura excede del rango de medición, se muestra el símbolo OL. En esta situación, hay que desactivar la función y cambiar manualmente al rango más alto.
• Esta función no está disponible para la prueba de diodos.

6.3.2 Función Hz

Para las funciones seleccionadas se puede activar la frecuencia de la señal medida. Para ello:

• activar una de las funciones: V ≈ Hz, ≈ 1000A o ∼3000A ○,
• pulsar más tiempo el botón REL/Hz,
• volver a pulsar más tiempo para activar el factor de llenado del impulso.

La medición de la frecuencia y del factor de llenado se activa al pulsar el botón REL/Hz, tiene la misma sensibilidad que la función de medición activa.

6.4 Botón MAX/MIN

• Para activar el modo, pulsar el botón MAX/MIN.
• Pulsar el botón MAX/MIN, para cambiar entre los valores extremos de la medición actual.

⇒ Símbolo MAX – el medidor muestra el valor más alto de todas las lecturas de medición.

⇒ Símbolo MIN – el medidor muestra el valor más bajo de todas las lecturas de medición.

- Para desactivar la función, pulsar y mantener pulsado el botón MAX/MIN durante aprox. 1 segundo. Se mostrará un mensaje de confirmación APCD

• Cuando la función esta activa, el ajuste automático del rango de medición no está disponible.
• Si la lectura excede del rango de medición, se muestra el símbolo OL.
• Esta función no está disponible para la medición de la frecuencia, el ciclo de trabajo y la temperatura.

6.5 Botón

6.5.1 Linterna

Pulsar brevemente el botón ✗, para encender o apagar la linterna.

6.5.2 Comunicación inalámbrica

El multímetro está equipado con un modo de transferencia de datos inalámbrica a los dispositivos con el software Sonel Multimeter Mobile instalado. Para activar el modo, mantener pulsado el botón / El medidor será visible en el administrador de dispositivos Bluetooth de cualquier dispositivo receptor bajo el nombre CMP-3000.

Los detalles de la colaboración con la aplicación de análisis se pueden encontrar en el manual Sonel Multimeter Mobile.

6.6 Apagado automático del aparato

El medidor se apaga automáticamente después de 30 minutos de inactividad. El símbolo en la esquina superior izquierda de la pantalla indica la actividad de la función.

La función de apagado automático se puede desactivar temporalmente. Para ello:

• poner la perilla a la posición OFF,
• pulsar y mantener pulsado el botón MODE,
• ajustar la perilla a la función de medición deseada,
• esperar hasta que el medidor esté listo a medir,
• soltar el botón MODE. Cuando la desactivación automática no está activa, en la pantalla no aparece el icono

Cada paso a través de la posición OFF en la perilla mientras el botón MODE no está pulsado, vuelve a activar el apagado automático.

7 Cambio de baterías

ADVERTENCIA

Para evitar una descarga eléctrica, no utilizar el medidor si la tapa de los baterías no está en su lugar y no está fijada de forma segura.

El medidor CMP-3000 es alimentado por pila 6LR61 9 V. Se recomienda el uso de pilas alcalinas.

Para reemplazar la batería hay que:

• poner el conmutador rotativo en la posición OFF,
- sacar los cables de las tomas de medición del medidor,
- destornillar el tornillo que fija la tapa del compartimento,
- retirar la tapa,
• retirar la batería e insertar una nueva respetando la polaridad,
• poner la tapa y apretar el tornillo de fijación.

• Haciendo mediciones en el mostrado mnemónico de la batería hay que tener en cuenta las incertidumbres adicionales de medición no especificadas o el funcionamiento inestable del instrumento.
• Si el medidor no funciona correctamente, hay que revisar los fusibles y las baterías para asegurarse de que estén en buenas condiciones y estén bien instaladas en el instrumento.

8 Mantenimiento y conservación

El multímetro digital está diseñado para que sirva muchos años, siempre y cuando se cumplan las siguientes recomendaciones para su mantenimiento y conservación:

1. EL MEDIDOR DEBE ESTAR SECO. Secar el medidor húmedo.
2. EL MEDIDOR SE USA Y GUARDA A UNA TEMPERATURA NORMAL. Las temperaturas extremas pueden acortar la vida útil de los componentes electrónicos del medidor y deformar o derretir algunos elementos plásticos.
3. EL MEDIDOR DEBE SER MANEJADO CON CUIDADO Y DELICADEZA. La caída del medidor puede causar daños de los componentes electrónicos o de la carcasa.
4. EL MEDIDOR DEBE SER MANTENIDO LIMPIO. De vez en cuando debe limpiar la carcasa con un paño húmedo. NO use productos químicos, disolventes ni detergentes.
5. UTILIZAR SOLAMENTE LAS PILAS NUEVAS DEL TAMAÑO Y TIPO RECOMENDADO. Retirar del medidor las pilas viejas o gastadas para evitar fugas y daños del instrumento.
6. SI ESTÁ PREVISTO ALMACENAR EL MEDIDOR DURANTE MÁS DE 60 DÍAS, retirar las pilas y guardarlas por separado.

El sistema electrónico del medidor no requiere mantenimiento.

9 Almacenamiento

Durante el almacenamiento del instrumento, hay que seguir las siguientes instrucciones:

• desconectar los cables del medidor,
• asegurarse de que el medidor y los accesorios estén secos,
• durante un almacenamiento prolongado se debe retirar la pila.

10 Desmontaje y utilización

Los residuos de aparatos eléctricos y electrónicos deben ser recogidos por separado, es decir, no se depositan con los residuos de otro tipo.

Los residuos de dispositivos electrónicos deben ser llevados al punto limpio conforme con la Ley sobre los residuos de aparatos eléctricos y electrónicos.

Antes de enviar el equipo a un punto de recolección no intente desmontar ninguna pieza del equipo.

Hay que seguir las normativas locales en cuanto a la eliminación de envases, pilas usadas y baterías.

11 Datos técnicos

11.1 Datos básicos

⇒ "v.m" significa el valor de medición patrón.

Medición de la corriente alterna (True RMS)

Rango	Resolución	Precisión
1000,0 A	0,1 A	± (2,8% v.m. + 8 dígitos)
3000,0 A*

* Medición con pinza flexible
- Todos los rangos de corriente de AC especificados desde el 5% al 100% del rango
• Rango de frecuencia: 50 Hz...400 Hz

Medición de la corriente continua

Rango	Resolución	Precisión
1000,0 A	0,1 A	± (2,5% v.m. + 5 dígitos)

Medición de la tensión alterna (True RMS)

Rango	Resolución	Precisión
500,00 mV	0,01 mV	± (1,0% v.m. + 9 dígitos)
5,0000 V	0,0001 V
50,000 V	0,001 V
500,00 V	0,01 V
1000,0 V	0,1 V

• Todos los rangos de voltaje de AC especificados desde el 5% al 100% del rango
• Impedancia de entrada: 10 MΩ
  • Rango de frecuencia: 50 Hz...1000 Hz
  • Protección contra sobrecarga de 1000 V DC/AC RMS

Medición de la tensión continua

Rango	Resolución	Precisión
500,00 mV	0,01 mV	± (0,1% v.m. + 4 dígitos)
5,0000 V	0,0001 V
50,000 V	0,001 V
500,00 V	0,01 V
1000,0 V	0,1 V	± (0,2% v.m. + 5 dígitos)

• Impedancia de entrada: 10 MΩ
  • Protección contra sobrecarga de 1000 V DC/AC RMS

Medición de resistencia

Rango	Resolución	Precisión
400,00 Ω	0,01 Ω	± (1,0% v.m. + 9 dígitos)
4,0000 kΩ	0,0001 kΩ	± (1,0% v.m. + 4 dígitos)
40,000 kΩ	0,001 kΩ
400,00 kΩ	0,01 kΩ
4,0000 MΩ	0,0001 MΩ	± (2,0% v.m. + 9 dígitos)
40,000 MΩ	0,001 MΩ	± (3,0% v.m. + 10 dígitos)

• Protección contra sobrecarga de 250 V DC/AC RMS

Medición de capacidad

Rango	Resolución	Precisión
500,00 nF	0,01 nF	± (3,5% v.m. + 40 dígitos)
5,0000 μF	0,0001 μF	± (3,5% v.m. + 9 dígitos)
50,000 μF	0,001 μF
500,00 μF	0,01 μF
5,0000 mF	0,0001 mF	± (5,0% v.m. + 9 dígitos)

• Protección contra sobrecarga de 250 V DC/AC RMS

Medición de frecuencia

Rango	Resolución	Precisión
50,000 Hz	0,001 Hz	± (0,3% v.m. + 2 dígitos)
500,00 Hz	0,01 Hz
5,0000 kHz	0,0001 kHz
50,000 kHz	0,001 kHz
500,00 kHz	0,01 kHz
5,0000 MHz	0,0001 MHz
50,000 MHz	0,001 MHz

- Sensibilidad:

- >0,8 V RMS para 20...80% del ciclo de trabajo y <100 kHz - >5 V RMS para 20...80% del ciclo de trabajo y >100 kHz

• Protección contra sobrecarga de 250 V DC/AC RMS

Medición del ciclo de trabajo (llenado)

Rango	Resolución	Precisión
5,0... 95,0%	0,1%	± (1,0 % v.m. + 2 dígitos)

• Sensibilidad: >0,8 V RMS
• Ancho de impulso: 0,1 ms...100 ms
  • Frecuencia: 10 Hz...10 kHz
  • Protección contra sobrecarga de 250 V DC/AC RMS

Medición de la temperatura

Rango	Resolución	Precisión
-100,0...+1000°C	0,1 o 1°C	± (1,0% v.m. + 2°C)
-148,0...+1832°F	0,1 o 1°F	± (1,0% v.m. + 3,6°F)

• Precisión de la sonda de temperatura no incluida
  • Protección contra sobrecarga de 30 V DC / 24 V AC

11.2 Datos de uso

a) categoría de medición según EN 61010-1 CAT IV 600 V (III 1000 V)

b) tipo de aislamiento .... doble, clase II

c) tipo de carcasa .... dos compuestos

d) grado de protección de la carcasa según EN 60529 IP40

e) grado de contaminación....2

f) apertura de las mordazas de pinza....48 mm (1,9")

g) fuente de alimentación del medidor ......pila 6LR61 9 V

h) prueba de diodo.... I = 0,3 mA, U0 < 2,8 V DC

i) prueba de continuidad ......señal acústica para R < 50 Ω ......corriente de medición < 0,5 mA

j) indicación de exceder el rango ...... símbolo OL

k) señalización de la pila gastada ...... símbolo

I) frecuencia de las mediciones....2 lecturas por segundo

m) función INRUSH ▪ tiempo de muestreo ....37,5 Hz (RMS), 2,4576 MHz (reloj)

- tiempo de integración.... 106 ms

n) el factor de pico para 50/60 Hz y las indicaciones en el intervalo del 5...100% del rango

- rango de 40 A y 400 A ....3,0

- rango de 1000 A ....1,4

o) rango del indicador de tensión sin contacto 10...1000 V AC (50/60 Hz)

p) tiempo de respuesta para la función PEAK....1 ms

q) sensor de temperatura ......sonda termoeléctrica tipo K

r) impedancia de entrada....10 MΩ (V AC/DC)

s) lectura AC ....True RMS (A AC y V AC)

t) banda AC....50..1000 Hz

u) pantalla ....LCD, retroiluminada, 5 dígitos ....lectura de 50,000 con los indicadores de función

v) dimensión....230 x 76 x 40 mm

w) dimensiones de la pinza flexible 140 x 180 mm

x) peso del medidor 501 g

y) peso del medidor (sin pilas) 456 g

z) temperatura de trabajo....+5..+40°C

aa) humedad de trabajo....< 80%

bb) temperatura de almacenamiento ......-20...+60°C

cc) humedad de almacenamiento....< 80%

dd) máx. altura de caída 2 m

ee) máx. altura de trabajo....2000 m

ff) tiempo de inactividad hasta el apagado automático .....aprox. 30 min

gg) cumple con los requisitos de las normas....EN 61010-1 ....EN 61010-2-032, EN 61010-2-033 ....EN 61326

hh) norma de calidad ....ISO 9001

SONEL S.A. declara que el tipo de dispositivo de radio CMP-3000 cumple con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección web: https://sonel.pl/es/descargar/declaraciones-de-conformidad/

Especificación Bluetooth

Versión ...... v4.0+EDR
Rango de frecuencia....2400 MHz...2483,5 MHz (banda ISM)
Banda de guarda....2 MHz < f < 3,5 MHz
Método de modulación......GFSK, 1 Mbps, 0,5 gauss
Rango de señal de recepción ....-82...-20 dBm
Potencia de transmisión mínima....-18...+4 dBm

12 Fabricante

El servicio de garantía y postgarantía lo presta:

SONEL S.A.

Wokulskiego 11

58-100 Świdnica

Polonia

tel. [phone] (Servicio al cliente)

e-mail: [e-mail]

internet: www.sonel.com

¡ATENCIÓN!

Para el servicio de reparaciones sólo está autorizado e fabricante.

BEDIENUNGSANLEITUNG

AC/DC DIGITALES ZANGENMESSGERÄT

CMP-3000

CE

Version 1.07 20.10.2023
