Tipo de producto	Placa de cocción por inducción
Marca	Scholtes
Modelos	TIS 62 CL, TIS 632 CDL
Número de fuegos	4 (TIS 62 CL) / 4 (TIS 632 CDL con fuegos de doble diámetro)
Potencia total máxima	5600 W (TIS 62 CL) / 7200 W (TIS 632 CDL)
Función Booster	Sí, en algunos fuegos hasta 3000 W, duración limitada a 4 minutos
Tecnología Extenso	Sí, permite unir dos fuegos para una zona de cocción ampliada
Control	Deslizadores táctiles, teclas min/intermed/máx, programador, temporizador
Bloqueo de mandos	Sí, tecla dedicada con indicador luminoso
Detección de recipiente	Sí, cada fuego detecta la presencia de un recipiente compatible
Interruptor de seguridad	Sí, apagado automático después de un tiempo límite según la potencia
Protección contra sobrecalentamiento	Sí, apagado automático y visualización de error
Señal sonora de anomalía	Sí, para objeto sobre mandos, derrame, o presión prolongada
Pantalla	Pantalla para potencia, programador, temporizador y códigos de error
Material de la superficie	Vitrocerámica
Limpieza	Limpiador suave para vitrocerámica, rascador incluido para suciedad persistente
Alimentación eléctrica	Monofásico 220-240 V 1+N ~ 50 Hz; posibilidad de conexión trifásica
Dimensiones de corte (L x P)	Ver esquema en el manual – dimensiones variables según modelo
Instalación	Empotrada, con fijación mediante ganchos y resortes de centrado
Modo demostración	Sí, accesible mediante combinación de teclas
Compatibilidad de recipientes	Fondo ferromagnético: hierro fundido, acero esmaltado, acero inoxidable especial inducción

Preguntas frecuentes - TIS 62 CL, TIS 632 CDL SCHOLTES

¿Cómo encender un fuego en la placa de cocción?

Pulse la tecla ON/OFF durante un segundo para encender la placa. Luego, seleccione el fuego deseado pulsando su tecla, luego deslice el deslizador hacia la derecha para aumentar la potencia o use las teclas MIN (1), INTERM. (8) o MAX (16).

¿Cómo activar la función Booster?

Pulse la tecla Booster (símbolo) del fuego correspondiente. El indicador se enciende y la potencia sube a 2000 o 3000 W según el fuego. El Booster se detiene automáticamente después de 4 minutos. Durante su activación, la potencia del fuego adyacente puede estar limitada.

¿Cómo usar la zona Extenso Technology?

Pulse la tecla EXTENSO TECHNOLOGY cuando la placa esté encendida. Los dos fuegos vinculados se encienden. Ajuste la potencia como para un solo fuego: los dos indicadores muestran el mismo nivel. Para desactivar, pulse nuevamente la tecla.

¿Cómo bloquear los mandos para evitar un uso accidental?

Pulse la tecla BLOQUEO (símbolo de candado). El indicador se enciende. Para desbloquear, pulse de nuevo unos instantes hasta que el indicador se apague.

¿Qué tipos de recipientes usar en una placa de inducción?

Use recipientes con fondo ferromagnético: hierro fundido, acero esmaltado o acero inoxidable especial inducción. Verifique con un imán. El fondo debe ser plano y de diámetro adecuado al fuego.

¿Cómo limpiar la placa vitrocerámica?

Use un paño húmedo y un producto de limpieza especial para vitrocerámica. Para la suciedad incrustada, use el rascador incluido con precaución. Evite productos abrasivos. Limpie cuando la placa esté tibia o fría.

¿Qué hacer en caso de sobrecalentamiento o error mostrado?

El aparato se apaga automáticamente y muestra F seguido de un número. Espere a que la temperatura baje. Si el problema persiste, desconecte el aparato y contacte al servicio de asistencia técnica.

¿Cómo programar un tiempo de cocción?

Seleccione el fuego, ajuste la potencia, luego pulse la tecla PROGRAMADOR. Use las teclas + y - para elegir un tiempo de 1 a 99 minutos. Confirme con la tecla ✔. La cocción se detiene automáticamente al final.

¿Por qué la placa emite ruidos anormales?

Los ruidos como zumbido, silbido o chasquido son normales para la inducción. Se deben a los campos electromagnéticos y a los materiales de los recipientes. El ventilador también puede funcionar para enfriar el aparato.

¿Cómo activar el modo demostración (Demo)?

Apague todos los fuegos. Pulse simultáneamente las teclas + y - durante 6 segundos. Suelte, luego pulse ✔. La pantalla muestra DE MO. Para salir, repita el procedimiento y la pantalla muestra DE OF.

MANUAL DE USUARIO TIS 62 CL, TIS 632 CDL SCHOLTES

Descripción del aparato, 52

Panel de control

Puesta en funcionamiento y uso, 53-57

Encendido de la encimera

Encendido de las zonas de cocción

Función medium

Función booster (acelerador)

Apagado de las zonas de cocción

Programación de la duración de una cocción

El contador de horas

Bloqueo de los mandos

Apagado de la encimera

Modalidad "demo"

Modalidad EXTENSO TECHNOLOGY

Consejos prácticos para el uso del aparato

Dispositivos de seguridad

Consejos prácticos para la cocción

Precauciones y consejos, 58

Seguridad general

Eliminación

Mantenimiento y cuidados, 59

Interrumpir el suministro de corriente eléctrica

Limpiar el aparato

Desmontar la encimera

Descripción de los modelos, 60

Scholtès

¡Es importante conservar este manual para poder consultarlo en todo momento. En el caso de venta, de cesión o de mudanza, verifique que permanece junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ¡Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

¡Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos). ¡La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• El plano de apoyo debe ser de material resistente al calor, a una temperatura de aproximadamente 100 °C;
• Si se desea instalar la encimera sobre un horno, el mismo debe poseer un sistema de enfriamiento con ventilación forzada;
• Evite instalar la encimera sobre un lavavajillas; pero si fuera necesario, interponga un elemento de separación estanco entre los dos aparatos;
• Según el tipo de encimera que se desea instalar (ver las figuras), el espacio disponible en el mueble debe tener las siguientes dimensiones:

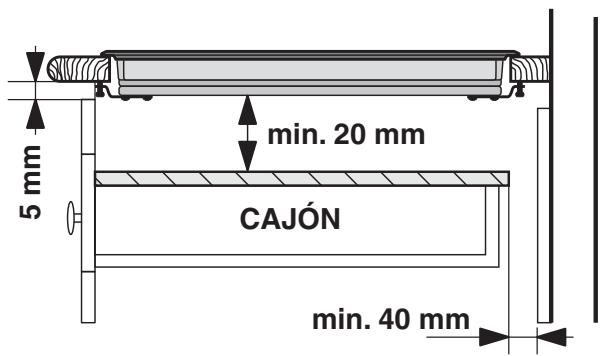

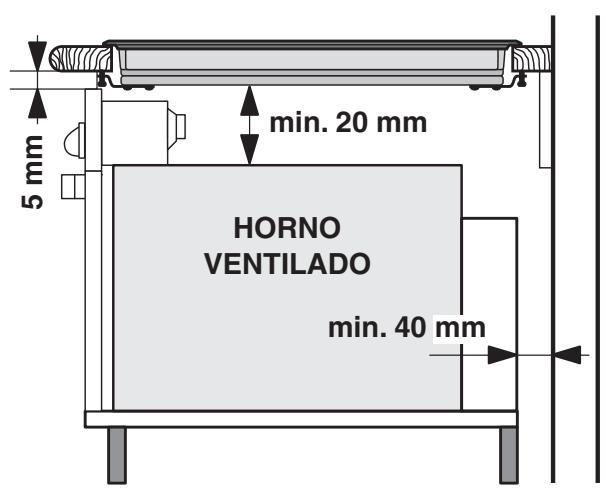

Aireación

Para permitir una adecuada aireación y para evitar el sobrecalentamiento de las superficies que rodean al aparato, la encimera se debe colocar:

• A una distancia mínima de 40 mm de la pared posterior o de cualquier otra superficie vertical;
• De modo que se mantenga una distancia mínima de 20 mm entre el hueco para el empotramiento y el mueble que se encuentra debajo.
• Los muebles situados a un costado, cuya altura supere la de la superficie de trabajo, deben estar situados a 600 mm, como mínimo, del borde de la misma.

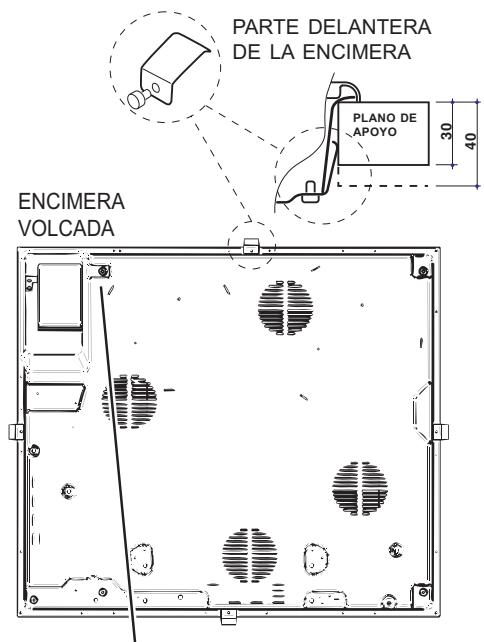

Fijación

La instalación del aparato se debe realizar sobre una superficie de apoyo perfectamente plana.

Las deformaciones que se podrían provocar por una mala fijación pueden alterar las características y las prestaciones de la encimera.

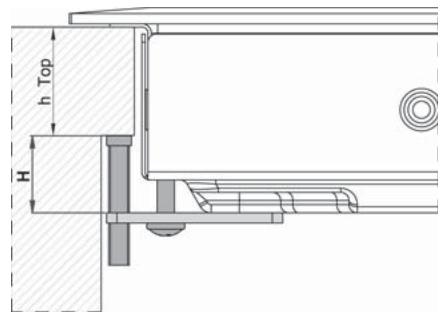

La longitud del tornillo de regulación de los ganchos de fijación se debe determinar antes de su montaje en base al espesor de la superficie de apoyo:

Espesor de 30 mm: tornillo de 23 mm; espesor de 40 mm: tornillo de 13 mm.

Para realizar la fijación, el procedimiento es el siguiente:

1. Con los tornillos cortos sin punta, enrosque los 4 muelles de centrado en los orificios ubicados en el centro de cada costado de la encimera;
2. introduzca la encimera en el hueco del mueble, céntrela y ejerza una adecuada presión sobre todo el perímetro para que se adhiera perfectamente a la superficie de apoyo.
3. En las encimeras con perfiles laterales: después de haber colocado la encimera en el mueble, introduzca los 4 ganchos de fijación (cada uno con su perno) en el perímetro inferior de la encimera enroscándolos con los tornillos largos con punta hasta que el vidrio se adhiera a la superficie de apoyo.

¡Es indispensable que los tornillos de los muelles de centrado permanezcan accesibles! En conformidad con las normas de seguridad, una vez empotrado el aparato, no se deben producir contactos con las piezas eléctricas. Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

¡La conexión eléctrica de la encimera y la de un horno empotrado deben ser realizadas por separado, tanto por razones de seguridad eléctrica como para poder realizar las operaciones de extracción del horno.

Conexión monofásica

La encimera posee un cable de alimentación eléctrica ya conectado y preparado para la conexión monofásica. Realice la conexión de los cables de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo yfrequency de la red	Cable electrico	Conexión de los cables
220-240V 1+N ~50 Hz	N:L	L: amarillo/verde;N: los 2 cables azules+juntosL: el marrón+junto al negro

Otros tipos de conexión

Si las características de la instalación eléctrica coinciden con una de las siguientes:

Tensión tipo y frecuencia de la red

• 400V - 2+N ~ 50 Hz 220-240V 3 ~ 50 Hz
• 400V 3-N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Separe los cables y realice la conexión de acuerdo con la tabla y los dibujos que se muestran a continuación:

Tensión tipo yfrequency de la red	Cable electrico	Conexión de los cables
400V - 2+N ~50 Hz	N L1 L2	1:amarillo/verde;N:los 2 cables azules jintosL1: negroL2:marrón
220-240V 3 ~50 Hz
400V 3-N ~50 Hz
400V - 2+2N ~50 Hz	N1 N2 L1 L2	1:amarillo/verde;N1:azulN2:azulL1: negroL2:marrón

Conexión del cable de alimentación electrónica a la red. En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con apertura mínima entre los contactos de 3 mm.

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad!

Antes de efectuar la conexión, verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia indicada en la placa de características que se encuentra en el aparato;
• la tensión de alimentación electrónica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles! ¡El cable no debe sufrir pliegues ni compresiones! ¡El cable debe ser revisado periódicamente y sustituido solo por personal técnico autorizado! ¡La Empresa declina toda responsabilidad cuando estas normas no sean respetadas! ¡No quitar ni sustituir por ninguna razón el cable de alimentación! Si se sustituye o extrae, caduca la garantía y la marca CE. INDESIT no se asume la responsabilidad en caso de accidentes o daños derivados de la sustitución o remoción del cable de alimentación original. Se admite exclusivamente la sustitución con un repuesto original y realizada por personal autorizado por INDESIT.

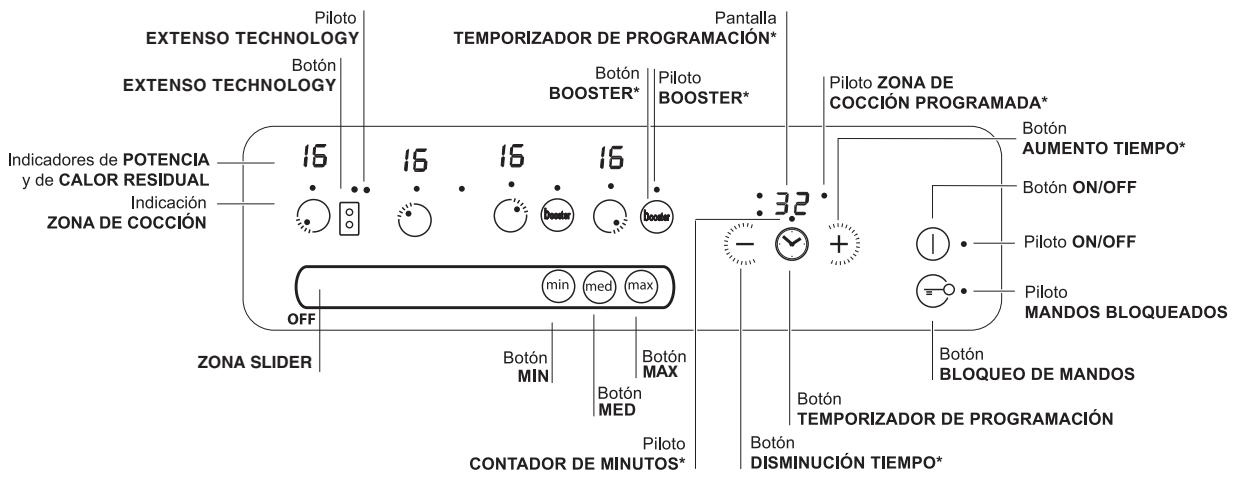

Panel de control

El panel de control se describe a continuación a modo de ejemplo: puede no ser una exacta reproducción del modelo adquirido.

• Botón AUMENTO DE POTENCIA para encender la placa y regular la potencia (ver Puesta en funcionamiento y uso).
• Botón DISMINUCIÓN DE POTENCIA para regular la potencia y apagar la placa (ver Puesta en funcionamiento y uso).
• Indicación ZONA DE COCCIÓN muestra la zona de cocción correspondiente.
• Indicador de POTENCIA: indica visualmente el nivel de calor alcanzado.
• Botón ON/OFF para encender y apagar el aparato.
• Piloto ON/OFF: indica si el aparato está encendido o apagado.
• Botón TEMPORIZADOR DE PROGRAMACIÓN* para programar la duración de una cocción (ver Puesta en funcionamiento y uso).
• Display TEMPORIZADOR DE PROGRAMACIÓN*: visualiza las selecciones correspondientes a la programación (ver Puesta en funcionamiento y uso).
• Pilotos ZONA DE COCCIÓN PROGRAMADA*: indican las zonas de cocción cuando comienza una programación (ver Puesta en funcionamiento y uso).
• Botón BLOQUEO DE MANDOS para impedir modificaciones fortuitas a las regulaciones de la encimera (ver Puesta en funcionamiento y uso).
• Piloto MANDOS BLOQUEADOS: indica que se ha producido el bloqueo de los mandos (ver Puesta en funcionamiento y uso).
• Botón BOOSTER* para encender la sobrealimentación -3000 vatios- de la zona de cocción (ver Puesta en funcionamiento y uso).
• Piloto BOOSTER* indica que está activada la

función de sobrealimentación booster

• Piloto CONTADOR DE MINUTOS* indica que se ha activado el control de minutos
• Botón MEDIUM* enciende la zona de cocción a nivel medio 8 (ver Puesta en funcionamiento y uso).
• Botón AUMENTO TIEMPO* para aumentar el tiempo durante el uso del contador de horas o de una programación (ver Puesta en funcionamiento y uso).
• Botón DISMINUCIÓN TIEMPO* para disminuir el tiempo durante el uso del contador de horas o de una programación (ver Puesta en funcionamiento y uso).
• Botón EXTENSO TECHNOLOGY- para usar la zona de cocción EXTENSO TECHNOLOGY
• Piloto EXTENSO TECHNOLOGY indica que está activada la función EXTENSO TECHNOLOGY.

Este producto satisface los requisitos establecidos por la nueva Directiva europea sobre la limitación de los consumos energéticos en standby.

Si no se realizan operaciones por 2 minutos, una vez que se apagan los pilotos del calor residual y del ventilador (si están presentes), el aparato se coloca de forma automática en el modo "off mode".

El aparato vuelve al modo operativo utilizando la tecla ON/OFF.

• Presente sólo en algunos modelos.

La cola aplicada sobre las juntas deja algunas trazas de grasa en el vidrio. Antes de utilizar el aparato, se recomienda eliminarlas con un producto específico para el mantenimiento, no abrasivo. Durante las primeras horas de funcionamiento, es posible advertir un olor a goma que pronto desaparecerá.

Cuando la encimera se conecta a la red de alimentación eléctrica, después de algunos segundos se emite una breve señal sonora. Sólo a partir de ese momento es posible encender la encimera.

Ruidos de normal funcionamiento de la placa de cocción:

• Rumor: Se debe a vibración de los elementos metálicos que componen el inductor y la olla y se genera al campo electromagnético necesario para el calentamiento; el mismo aumenta al aumentar el nivel de potencia del inductor.
• Leve silbido: Se presenta cuando la olla colocada en la zona de cocción está vacía; el ruido desaparece apenas se agregan alimentos o agua.
• Crepitación: Es un ruido producido por las vibraciones del material del fondo de la olla cuando es atravesado por las corrientes parásitas generadas por el campo electromagnético (inducción); puede variar su intensidad dependiendo del material del fondo de la olla y se reduce cuando el espesor de la olla aumenta.
• Silbido intenso: Se presenta cuando funcionan al mismo tiempo los dos inductores en la misma vertical a la potencia máxima y/o si en el grande se ha fijado la referencia booster, mientras que el otro está autorregulado. El ruido se reduce apenas descienda el nivel de potencia del inductor autorregulado; se manifiesta en particular cuando el fondo de la olla está compuesto por capas de material diferente.
• Ruido del ventilador: Para el funcionamiento correcto de la placa y para garantizar la seguridad de la parte electrónica de posibles sobrecalentamientos es necesario el funcionamiento del ventilador. El ventilador funciona a la máxima potencia cuando el inductor grande está al máximo nivel de potencia o cuando está conectada la función booster, en los otros casos funciona con potencia media dependiendo de la temperatura que registra. Además, es posible que el ventilador siga funcionando incluso después de que se ha desconectado la placa, esto se debe a que la temperatura registrada es aún elevada.

Los ruidos descriptos se deben a la tecnología de inducción y no implican necesariamente defectos de funcionamiento.

Encendido de la encimera

El encendido de la encimera se produce manteniendo presionado el botón ⊕ durante un segundo aproximadamente.

• Presente sólo en algunos modelos.

Encendido de las zonas de cocción

Para poner en funcionamiento una zona de cocción, seleccionar la tecla de la zona deseada y programar la potencia deseada presionando en el slider y deslizando con el dedo hacia la derecha para aumentar la potencia o hacia la izquierda para disminuirla.

También se puede presionar directamente los botones min/med/max para seleccionar los niveles de potencia prefijados: min (1) / med (8) / max (16), o para apagar la placa como abajo.

Funciones med/max/min

Presionando el botón MED la zona de cocción se enciende al nivel de potencia medio 8.

Presionando el botón MIN la zona de cocción se enciende al nivel de potencia mínimo 1.

Presionando el mando MAX la zona de cocción se enciende al nivel de potencia máximo 16.

Función booster*

Para disminuir los tiempos de calentamiento en algunas zonas de cocción, es posible activar la función booster (acelerador)

presionando el botón (booster). Se enciende la luz indicadora

colocada en el mando. Esta función sobrealimenta la potencia a 2000W o 3000W dependiendo del tiempo de la zona de cocción.

La función booster se interrumpe automáticamente después de 4 minutos. Mientras el booster de una zona de cocción está activo, la zona de cocción correspondiente anterior o posterior tendrá potencia limitada (Ej.: Si está funcionando el Booster de la placa posterior izquierda, la potencia de la placa delantera izquierda disminuye). Para más detalles consultar la

Descripción técnica de los modelos.

Apagado de las zonas de cocción

Para apagar la placa, seleccionar la tecla de la zona deseada, deslizar con el slider hacia la izquierda para volver al nivel 0 o directamente la tecla Off del slider de mando.

¡La primera presión en el slider genera un sonido breve de reconocimiento de la presión. Solamente se modifica el nivel de potencia, al soltar el slider emite otro sonido breve.

¡Los led de selección de placa se encienden en función del tiempo de regulación de potencia (10 segundos) dentro del slider (o los botones min/med/max) para tener efecto sobre la placa seleccionada.

Programación de la duración de una cocción

¡La presión prolongada de los mandos (- y +) permite el avance rápido de los minutos del temporizador.

¡Se puede programar simultáneamente todas las zonas de cocción para que cocinen entre 1 y 99 horas.

1. Selecciona la zona de cocción realizando el botón de selección correspondiente.
2. Regule el nivel de potencia de la zona de cocción.
3. Pulse el botón de programación. Centelleará el piloto correspondiente a la zona elegida.
4. Seleccione la duración de la cocción deseada utilizando los botones.
5. Confirme la operación presionando el botón (V), si no lo hace, después de 10 segundos se selecciona automáticamente.

La cuenta atrás del temporizador comienza inmediatamente. La finalización de la cocción programada está indicada por una señal sonora (durante 1 minuto) y la zona de cocción se apaga. Repita el procedimiento descrito precedentemente para cada placa que se pretende programar.

Visualización en el caso de programación múltiple

Cuando una o varias placas han sido programadas, el display

visualiza el tiempo remanente de la placa que está más cerca del final del tiempo

programado, indicando su posición con el piloto intermitente. Los pilotos de las otras placas programadas permanecen encendidos

Para visualizar el tiempo restante de las otras placas

programadas, presione varias veces el botón se

mostrarán secuencialmente y en sentido horario los tiempos del contador de horas y de todas las placas programadas, comenzando por la que está ubicada adelante a la izquierda.

Modificar la programación

1. Presione varias veces el botón 📚 hasta que se muestre el tiempo de la placa que se pretende modificar.
2. Accione los botones - y + para fijar el nuevo tiempo.
3. Confirme la operación presionando el botón

Para cancelar una programación, realice las operaciones indicadas. En el punto 2 presione el botón: la duración disminuye progresivamente hasta el 0. La programación se anula y la pantalla sale de la modalidad programación.

El contador de horas

La encimera debe estar encendida.

El contador de horas permite fijar una duración T máxima de 99 horas.

1. Presione el botón de programación 📁 hasta que se encienda el piloto del contador de horas
2. Seleccione la duración deseada utilizando los botones - y +
3. Confirme la operación presionando el botón

La cuenta atrás del temporizador comienza inmediatamente. Una vez que se ha cumplido el tiempo, se emite una alerta sonora (de 1 minuto de duración).

Bloqueo de los mandos

Cuando la encimera está en configuración, es posible bloquear el panel de control para evitar el peligro de modificaciones fortuitas de las regulaciones (niños, operaciones de limpieza, etc.). Presionando el botón =0 , los mandos se bloquean y el piloto que se encuentra encima del botón se enciende.

Para poder volver a realizar regulaciones (por ej.: interrumpir la cocción), es necesario desbloquear los mandos: presione el botón durante algunos instantes, la luz testigo se apagará y el panel de control se desbloqueará.

Apagado de la encimera

Presionando el botón (1), el aparato se apaga, no confíe en el detector de llamas.

Si los mandos del aparato fueron bloqueados, continúan estando bloqueados incluso después de haber vuelto a encender la encimera. Para poder encender nuevamente la encimera, es necesario primero desbloquear los mandos.

Modalidad "demo"

Es posible seleccionar una modalidad demostrativa en la que el panel de control funciona normalmente (incluso los mandos correspondientes a la programación), pero los elementos calentadores no se encienden. Para activar la modalidad "demo" es necesario que la encimera esté encendida y todas las placas estén apagadas:

• Presione y mantenga presionados simultáneamente los botones -y + durante 6 segundos. Cumplidos los 6 segundos, el piloto ON/OFF y el piloto BLOQUEO DE MANDOS centellean durante un segundo. Suelte los botones -y + y presione el botón
• la pantalla visualizará DE y MO y la encimera se apagará;
• al volver a encender la encimera, se encontrará en la modalidad "demo".

Para salir de esta modalidad siga el procedimiento ya descrito. La pantalla visualizará DE y OF y la encimera se apagará. Cuando vuelva a encender la encimera, funciona normalmente.

Modalidad EXTENSO TECHNOLOGY

La zona EXTENSO TECHNOLOGY permite regular el mismo nivel de potencia en las dos placas conectadas entre sí. Se puede activar si las dos placas se encuentran en estado OFF presionando la tecla [O] EXTENSO TECHNOLOGY.

Se puede activar el EXTENSO TECHNOLOGY con la placa de cocción encendida presionando la tecla EXTENSO TECHNOLOGY y se produce el encendido de los leds de ambas placas conectadas.

Los dos leds permanecen encendidos cuando las placas están conectadas (si vuelvo a presionar EXTENSO TECHNOLOGY se desconectan y la potencia en ambas placas se vuelve 0).

Presionar las teclas +, - o max en una de las dos placas EXTENSO TECHNOLOGY produce el mismo efecto en la visualización de la otra.

Para desactivar la zona EXTENSO TECHNOLOGY es necesario presionar la tecla EXTENSO

TECHNOLOGY

Es posible regular un temporizador para la zona EXTENSO TECHNOLOGY que se visualiza en la pantalla con el encendido de los dos leds de las placas conectadas. Cuando se presiona la tecla "temporizador" se tratan las dos placas conectadas como si fueran una sola.

Selección y uso de EXTENSO TECHNOLOGY

Para utilizar la zona de cocción EXTENSO

TECHNOLOGY presione la tecla.

Para regular la potencia (ver arriba).

Funcionamiento de la EXTENSO TECHNOLOGY

Una vez seleccionada la EXTENSO TECHNOLOGY, presionando la tecla se encienden los dos leds de la zona EXTENSO TECHNOLOGY en ambas placas y es posible regular ambas zonas como si fueran una sola. El nivel de potencia se visualizará en ambas pantallas. Si se utiliza solo la parte superior o la inferior, la pantalla de la zona no utilizada comenzará a centellear y después de 3 segundos la cocción pasará automáticamente al modo estándar (no EXTENSO TECHNOLOGY).

¡Una vez activada, es posible programar la zona!

Para el correcto funcionamiento de la zona de cocción EXTENSO TECHNOLOGY, se aconseja el uso de ollas con fondo elíptico o alargado y con una dimensión principal mínima de 250 mm. Si se usan ollas con un diámetro inferior, se aconseja colocarlas en la parte superior o inferior indicada con el símbolo X.

Si la olla realizada no está centrada con respecto a la serigrafía podría oírse un silbido o un leve rumor, este no significa el mal funcionamiento de la placa. Se aconseja posicionar la olla en el centro de la zona EXTENSO TECHNOLOGY.

Consejos prácticos para el uso del aparato

¡Utilice recipientes para la cocción fabricados con material compatible con el principio de inducción (material ferromagnético). Se recomienda el uso de ollas de: hierro fundido, acero esmaltado o inoxidable especial para inducción. Para asegurarse de la compatibilidad de un recipiente, es suficiente realizar una prueba con un imán.

MATERIAL ADECUADO

MATERIAL INADECUADO

Además, para obtener las mejores prestaciones de la encimera:

• Utilice ollas con fondo plano y de gran espesor para asegurar que se adhieran perfectamente a la zona calentadora

• Utilice ollas de un diámetro suficiente para cubrir completamente la zona de cocción, de ese modo se garantiza el aprovechamiento de todo el calor disponible.

• Verifique que el fondo de las ollas está siempre perfectamente seco y limpio para garantizar una correcta adherencia y mayor duración, no solo de las zonas de cocción, sino también de las ollas.
• Evite utilizar las mismas ollas realizadas en los quemadores a gas: la concentración de calor en los quemadores a gas puede deformar el fondo de la olla que, en consecuencia, pierde adherencia.

Dispositivos de seguridad

Detección de los recipientes

Cada zona de cocción está provista de un dispositivo de detección de la olla. La placa emite calor únicamente en presencia de una olla de dimensiones adecuadas para esta zona de cocción. El display indicador de potencia centelleante puede indicar:

• una olla incompatible
• una olla de diámetro insuficiente

Sobrecalentamiento

En el caso de un sobrecalentamiento de los componentes electrónicos, la encimera se apagará automáticamente y en la pantalla aparecerá F seguida de un número centelleante. Este mensaje desaparecerá y la encimera se podrá volver a utilizar apenas la temperatura haya descendido a un nivel aceptable.

Interruptor de seguridad

El aparato posee un interruptor de seguridad que apaga las zonas de cocción automáticamente cuando se alcanza un tiempo límite de uso a un determinado nivel de potencia. Durante la interrupción de seguridad, el display indica "0". Ejemplo: La placa posterior derecha se ha fijado en 5, mientras que la placa delantera izquierda en 2. La posterior derecha se apagará después de 7 horas y media de funcionamiento, la delantera izquierda después de 9 horas y media.

Nivel de potencia	Límite de duración de funciona en horas
1	10
2	9,5
3	9
4	8,5
5	7,5
6	7
7	6,5
8	6
9	5,5
10	5
11	4
12	3,5
13	3
14	2,5
15	2
16	1

Señal sonora

Algunas anomalías, como:

Consejos prácticos para la cocción

Cocación a fuego muy fuerte	90	Coción a presión Olla a presión Asado	Freído Ebullición
Cocación a fuego fuerte	91	Crèpes	Coción a fuego fuerte y dorado (Asados, Bistec, Escalopes, Filetes de pescado, Huelo frito)
Cocación a fuego medio	92	Espesamento rápido (Salsas liquidas) Agua hiriendo (Pasta, arroz, Verduras) Leche
	93	Espesamento lento (Salsasconsistentes)
	94	Coción a Baño María	Coción olla a presión afterwards del silbido
Cocación a fuego bajo	95	Coción a fuego bajo (guisados)	Calentar comida
Cocación a fuego muy bajo	-	Salsa al chocolate	Mantener caliente

¡El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este aparato es conforme con las siguientes Normas Comunitarias:

-2006/95/CEE del 12.12.06 (Baja Tensión) y sucesivas modificaciones

• 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones
• 93/68/CEE del 22/07/93 y sucesivas modificaciones.
• 1275/2008 stand-by/off mode.

Seguridad general

Controle que no se obstruya nunca la toma de aire para el enfriamiento del ventilador. La encimera para empotrar necesita una correcta aireación para el enfriamiento de los componentes electrónicos.

No se aconseja instalar una encimera por inducción sobre un frigorífico bajo encimera (calor) o sobre una lavadora (vibraciones). En esos casos, el espacio necesario para la ventilación de los elementos electrónicos será insuficiente.

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido, porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. No utilice la encimera como superficie de apoyo ni como tabla de cocina.
• La encimera de vitrocerámica es resistente a los choques mecánicos, no obstante, se puede rajar (o eventualmente quebrarse) si es golpeada con un objeto con punta, como por ejemplo un utensilio. Si esto sucediera, desconecte inmediatamente el aparato de la red de alimentación eléctrica y llame al Servicio de Asistencia Técnica.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con las partes calientes de la encimera.
• No olvide que la temperatura de las zonas de cocción permanece bastante elevada durante treinta minutos, como mínimo, después de que se han apagado. El calor residual también está señalado por un indicador (ver Puesta en funcionamiento y uso).
• Mantenga cualquier objeto que se pueda fundir a una debida distancia de la encimera, por ejemplo, objetos de plástico, de aluminio o productos con un elevado contenido de azúcar. Tenga particular cuidado con los embalajes y películas de plástico o aluminio: si se derriten sobre las superficies todavía calientes o tibias, pueden causar grave daño a la encimera.
• Verifique que los mangos de las ollas estén siempre dirigidos hacia el interior de la encimera para evitar que sean golpeados accidentalmente.
• No desconecte el aparato de la toma de corriente

tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Advertencia para las personas que poseen marcapasos u otros dispositivos médicos activos: La encimera es conforme con todas las normas vigentes en materia de interferencias electromagnéticas.

Por lo tanto, este producto responde perfectamente a todos los requisitos de ley (directivas 89/336/CEE). Ha sido proyectado para no crear interferencias con otros equipos eléctricos, con la condición de que los mismos también sean conformes con dichas normas.

La encimera de inducción genera campos electromagnéticos de alcance limitado.

Para evitar todo riesgo de interferencias entre la encimera y el marcapasos, este último debe ser realizado en conformidad con las normas vigentes.

Al respecto, nosotros sólo podemos garantizar la conformidad de nuestro producto. Para obtener información sobre la conformidad o por problemas de incompatibilidad, consulte con su médico o con el fabricante del marcapasos.

• Evite que los niños jueguen con el aparato.
• No coloque objetos metálicos (cuchillos, cucharas, cubiertos, etc.) sobre la encimera porque pueden calentarse.
• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta forma los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la basura. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se incluye en todos los productos para recordar la obligación de recolección separada.

Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Interrumpir el suministro de corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

Evite el uso de detergentes abrasivos o corrosivos, como aerosoles para barbacoas y hornos, quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva, ya que pueden rayar irremediablemente la superficie.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. - Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola después con un papel absorbente de cocina. - Si la encimera está particularmente sucia, frótela con un producto específico para la limpieza de las superficies de vitrocerámica, enjuáguela y séquela. - Para eliminar las acumulaciones de suciedad más consistentes, utilice la rasqueta especial suministrada con el equipo. Intervenga lo antes posible, sin esperar a que el aparato se enfríe para evitar que los residuos formen costras. Se pueden obtener excelentes resultados usando una esponja con hilos de acero inoxidable especial para encimeras de vitrocerámica, embebida en agua y jabón. ! La rasqueta suministrada con el equipo es cortante: utilícela con cuidado. - Si sobre la encimera se hubieran fundido accidentalmente objetos o materiales como plástico o azúcar, elimínelos inmediatamente con la rasqueta, mientras la superficie está todavía caliente. - Una vez limpia, la encimera se puede tratar con un producto específico para el mantenimiento y la protección: la película invisible que deja este producto protege la superficie en caso de derrames durante la cocción. Se recomienda realizar estas operaciones con el aparato tibio o frío.

• Recuerde siempre enjuagar la encimera con agua limpia y secarla cuidadosamente: en efecto, los residuos de productos podrían incrustarse durante la siguiente cocción.

Estructura de acero inoxidable (sólo en los modelos con marco)

El acero inoxidable puede mancharse por la acción de agua muy calcárea dejada por un periodo de tiempo prolongado en contacto con el mismo, o debido a productos para la limpieza con contenido de fósforo.

Se aconseja enjuagar abundantemente y secar con cuidado después de la limpieza de la encimera. Si se derramara agua, séquela rápidamente y con cuidado.

! Algunas encimeras poseen un marco de aluminio que se asemeja al acero inoxidable. No utilice productos para la limpieza y el desengrase no adecuados para el aluminio.

Desmontar la encimera

Cuando sea necesario, se puede desmontar la encimera:

1. quite los tornillos que fijan los muelles laterales en los costados;
2. afloje los tornillos de los ganchos de fijación en las esquinas;
3. extraiga la encimera del mueble.

! Se recomienda evitar acceder a los mecanismos internos para intentar una reparación. En caso de avería, llame al Servicio de Asistencia Técnica.

El sistema por inducción es el procedimiento de cocción más rápido que existe. A diferencia de las placas tradicionales, no es la zona de cocción la que se calienta: sino que el calor se genera directamente debajo de la olla, la cual deberá poseer necesariamente un fondo de material ferromagnético.

Leyenda:

I = zona de cocción por inducción simple

IDD = zona de cocción por inducción de doble diámetro

B = booster: La zona de cocción puede ser sobrealimentada a 3000 vatios

• = la potencia máxima es limitada cuando está en funcionamiento el booster de la zona de cocción posterior correspondiente (ver Puesta en funcionamiento y uso).

Encimeras	TIS 62 C L	TIS 632 CD L
Zonas de cocción	Potencia (en W)	Potencia (en W)
Posterior izquierda	| 1400	| 1400 – 600 si Del. Izq.*
Posterior derecha	| 1400	IDD 2200 – B 3000* - 1600 si Del. Der.*
Delantera izquierda	| 1400	IDD 2200 – B 3000* - 1600 si Post. Izq.*
Delantera derecha	| 1400	| 1400 – B 2000* – 600 si Post. Der.*
Potencia total	5600	7200
