Tipo de producto	Fuente de alimentación para PC con gestión modular de cables
Marca	Be Quiet!
Modelo	Dark Power Pro 11
Certificación	80PLUS Platinum, eficiencia de hasta 94%
Potencia	550W / 650W / 750W / 850W / 1000W / 1200W según modelo
Ventilación	Ventilador SilentWings® 3 de 135 mm con motor de 6 polos y FDB, vida útil de 300 000 horas
Conectores principales	1x 20+4 pines ATX, 1x P8 12V, 1x P4+4 12V para CPU, cables trenzados de hasta 120 cm
Gestión de cables	Totalmente modular, permite una flexibilidad total y un mejor flujo de aire
Función overclocking	Llave de overclocking (puente o soporte PCIe) para cambiar al modo monorraíl de 12V
Regulación de ventiladores de la caja	Conectores FAN que permiten controlar hasta 4 ventiladores de la caja según la temperatura
Protecciones	OCP, OVP, UVP, OPP, OTP, SCP
Compatibilidad	ATX 12V 2.4, EPS 12V 2.92, BTX 1.0a, soporte C6/C7, Energy Star 6.0, ErP 2014
Condensadores	105°C de calidad superior para una mayor fiabilidad
Consumo en espera	Inferior a 0,25 W (conforme a ErP)
Mantenimiento y limpieza	Desconectar, limpiar solo el exterior con un paño seco; no abrir nunca
Seguridad de uso	No abrir (alta tensión), no manipular con las manos húmedas, usar solo los cables suministrados
Garantía	5 años del fabricante, cambio en sitio los primeros 12 meses en Francia y Alemania
Accesorios incluidos	Juego de cables modulares, soporte PCIe Overclocking Key, puente, cable de tierra, bridas, tornillos de fijación
País de distribución	Francia y Alemania para el cambio en sitio; garantía válida en el país de compra
Servicio posventa	Número gratuito 0800 469 209 (Francia) o correo electrónico [e-mail]

Preguntas frecuentes - Dark Power Pro 11 Be Quiet!

¿Cómo instalar la fuente de alimentación Dark Power Pro 11?

Corte la alimentación eléctrica, desconecte todos los cables, retire la fuente antigua, coloque la nueva, fíjela con los tornillos suministrados, conecte el conector de 20/24 pines a la placa base, luego los conectores de 12V para la CPU y los periféricos. Use exclusivamente los cables suministrados.

¿Cómo activar la función Overclocking Key?

La Overclocking Key (puente o soporte PCIe) se conecta al conector dedicado de la fuente. Importante: la fuente debe estar apagada. Una vez conectada, se enciende un LED. Esto permite cambiar al modo monorraíl para más potencia en un solo raíl de 12V.

¿Qué hacer si el ordenador no arranca después de la instalación?

Verifique que el cable de alimentación esté bien conectado, que el interruptor trasero esté en 'I', que todos los conectores estén bien insertados. Asegúrese de que el interruptor de encendido/apagado de la caja esté correctamente cableado a la placa base. Si el problema persiste, desconecte todos los periféricos no esenciales para identificar un cortocircuito o un componente defectuoso.

¿Qué protecciones de seguridad están integradas?

La fuente dispone de: OCP (sobrecorriente), OVP (sobretensión), UVP (bajo voltaje), OPP (sobrecarga), OTP (sobretemperatura) y SCP (cortocircuito). En caso de activación, la fuente se apaga automáticamente.

¿Puedo usar cables no suministrados?

No, use solo los cables suministrados con su fuente de alimentación. El uso de otros cables puede ser peligroso y causar fallos.

¿Cómo limpiar la fuente de alimentación?

Desconéctela de la red. Limpie solo el exterior con un paño seco. No use un paño húmedo ni productos de limpieza. No abra nunca la fuente.

¿Cuál es la vida útil del ventilador SilentWings 3?

El ventilador tiene una vida útil de 300 000 horas gracias a su motor de 6 polos, su cojinete FDB con núcleo de cobre y su anillo de goma antivibraciones.

¿La fuente es compatible con los procesadores Intel C6/C7?

Sí, la Dark Power Pro 11 soporta los estados C6 y C7 de los procesadores Intel, garantizando compatibilidad con las últimas generaciones.

¿Cómo conectar ventiladores adicionales a la fuente?

Use los conectores 'FAN' ubicados en la fuente. Puede conectar hasta 4 ventiladores de la caja. La velocidad se regula automáticamente según la temperatura. Conecte un solo ventilador por cable.

¿Qué hacer en caso de avería durante la garantía?

Contacte al servicio posventa de be quiet! al 0800 469 209 (Francia) o por correo electrónico. Prepare la factura, una descripción de la avería, el número de serie y sus datos de contacto. La garantía es de 5 años, con cambio en sitio los primeros 12 meses en Francia y Alemania.

MANUAL DE USUARIO Dark Power Pro 11 Be Quiet!

Indicaciones de seguridad 28

Beneficios y ventajas técnicas del nuevo bloque de alimentación....28

Compatibilidad 29

Instalación de su nuevo bloque de alimentación....30

Funciones de fusible ....30

Solución de errores....31

Problemas frecuentes ....31

Accesorios....32

Indicaciones para la eliminación....32

Garantía....32

Datos del fabricante....32

Copyright....32

Datos técnico 40

РУССКИЙ »

Введение 34

Gracias por haber escogido un bloque de alimentación be quiet! de la serie Dark Power Pro 11 para su ordenador. Antes de usar el dispositivo por primera vez, siga todos los puntos de este manual. Si tiene más dudas, consulte a nuestro servicio de atención al cliente. Para ello, vea los datos de contacto del punto Datos del fabricante.

2. INDICACIONES DE SEGURIDAD

Sólo así podremos garantizarle un correcto funcionamiento del bloque de alimentación y quedará plenamente satisfecho con el Dark Power Pro 11.

Atención! Use sólo el conjunto de cables suministrado! El uso de otro tipo de cables (como por ejemplo, el de una fuente de alimentación más antigüa) puede dañar la unidad!

• No abra nunca la cubierta del bloque de alimentación; las piezas electrónicas que este contiene generan altas tensiones peligrosas. Incluso una vez desenchufado, las piezas siguen generando alta tensión, por lo que sólo personal autorizado y especializado puede abrir el bloque de alimentación.
• La garantía deja de tener validez si se abre el dispositivo.
• No coja nunca el aparato en funcionamiento con las manos mojadas o húmedas.
• No introduzca objetos por los orificios ni la ventilación del bloque de alimentación.
• Procure que no haya un elevado grado de humedad atmosférica en el espacio interior donde use el bloque de alimentación. El uso del bloque de alimentación en exteriores provoca daños severos.

Importante: active la „Overclocking Key“ sólo cuando el bloque de alimentación esté apagado.

Nunca trabaje con la fuente de alimentación mientras esté conectada a la red. En este caso, fije siempre el interruptor de encendido en "0" y/o desconecte el enchufe de red.

Si se produce un cortocircuito en el aparato, retire el cable de alimentación y no vuelva a poner en funcionamiento el bloque de alimentación.

Procure suficiente ventilación en la caja del ordenador mediante otros ventiladores, puesto que ya no basta un bloque de alimentación sin más ayuda para disipar el calor producido en la caja de los complejos y potentes sistemas actuales.

En caso de que desee limpiar el bloque de alimentación, desenchúfelo totalmente y no use paños húmedos ni detergentes. Limpie el bloque de alimentación sólo por el exterior con ayuda de un paño seco. Abrir el aparato conlleva la anulación de la garantía.

Ponga el bloque de alimentación en funcionamiento cuando lleve una hora en un entorno ventilado; de lo contrario, se podría condensar humedad en el bloque de alimentación.

3. BENEFICIOS Y VENTAJAS TÉCNICAS DEL NUEVO BLOQUE DE ALIMENTACIÓN

Funcionamiento eficiente líder en el mundo

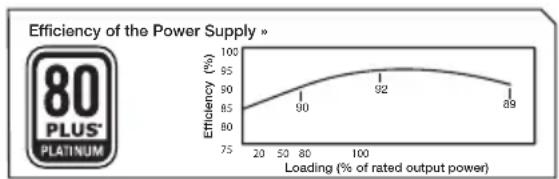

Certificado 80PLUS ^® Platinum con el máximo nivel de eficiencia de hasta el 94%. Compatible con ErP 2014. Consumo eléctrico mínimo en standby < 0,25 W. Satisface los requisitos medioambientales y de ahorro energético de Energy Star 6.0.

Funcionamiento prácticamente inaudible

Ventilador SilentWings ^® 3 de 135 mm con palas optimizadas para el flujo de aire y bastidor de ventilador mejorado. Minimización del ruido mecánico y eléctrico gracias a un suave motor de ventilador de 6 polos y al cojinete dinámico fluido con núcleo de cobre. La arandela de goma reduce más la vibración entre el ventilador y la carcasa. Muy larga vida útil de hasta 300.000 horas.

Rendimiento y estabilidad superiores para CPU y GPU

Especialmente apto para overclock gracias a cuatro raíles independientes de 12 V. Una tecla de overclock

permite la conmutación manual entre el modo de cuatro raíles de 12 V y el funcionamiento con un solo rail. Los condensadores de alta calidad de 105 °C garantizan el rendimiento y la fiabilidad. Tecnología LLC + CC/CC para un funcionamiento optimizado en cuanto a eficiencia y estabilidad.

Overclocking Key:

La Overclocking Key reúne los distintos rieles de 12 V en un riel de 12 V.

Puede activar permanentemente la función Overclocking mediante el puente suministrado en el bloque de alimentación directamente. O en caso necesario, active la función Overclocking con el interruptor en la placa de ranura suministrada. La Overclocking Key se conecta a la toma identificada en el bloque de alimentación. Si activa la función Overclocking en la placa de ranura, se iluminará un LED en el interruptor de la placa de ranura.

Importante: active la Overclocking Key sólo cuando el bloque de alimentación esté apagado.

Conecte únicamente la Overclocking Key suministrada o el puente suministrado en la toma provista para la Overclocking Key en el bloque de alimentación. En ningún caso conecte otros dispositivos como al ventilador. Para garantizar un funcionamiento fluido del sistema, desactive la Overclocking Key cuando no necesite esta función.

Uso cómodo y excelente compatibilidad

La sencilla gestión de cableado modular mejora el orden y el flujo de aire de refrigeración. Cables revestidos de alta calidad de hasta 120 cm. 2 conexiones P8 de 12 V (1 conexión P8 y 1 conexión P4+4). Gracias a un conector principal que se puede ampliar de 20 a 24 pines, la serie Dark Power Pro 11 también es compatible con todas las especificaciones inferiores convencionales de placa base.

Sistema de refrigeración óptimo

Conecte hasta cuatro ventiladores de carcasa para optimizar la refrigeración del sistema, controlados térmicamente por la PSU.

Los bloques de alimentación de la serie Dark Power Pro 11 utilizan un control de ventilación termorregulado. Este sistema automático de control no sólo controla el ventilador en el bloque de alimentación, sino que también puede controlar otros ventiladores conectados a las tomas „FAN“ del bloque de alimentación. La velocidad de los ventiladores se regula dependiendo de la generación de calor en la caja del PC y el bloque de alimentación.

Si la temperatura aumenta, los ventiladores comienzan automáticamente a girar más rápido para garantizar una refrigeración de la caja rápida y eficaz. De este modo, la refrigeración rápida obtenida favorece la prolongación de la vida de sus componentes y bloque de alimentación.

Al conectar ventiladores externos al bloque de alimentación, asegúrese de que estos no tengan un sistema termosensorial o potenciómetro propio.

El control de ventilación dispone de un impulso de arranque. De este modo, se garantiza que todos los ventiladores de la caja conectados arranquen siempre, ya que un breve impulso con tensión más alta arranca los ventiladores.

Importante: Conecte únicamente un ventilador por cable.

Seguridad y fiabilidad de primera

Excelente protección para los componentes (OCP, OVP, UVP, OPP, OTP y SCP). Certificado conforme a normas de seguridad internacionales.

4. COMPATIBILIDAD

Los bloques de alimentación de la serie Dark Power Pro 11 son compatibles con todas las especificaciones convencionales actuales de bloques de alimentación y placas base como:

- Intel ATX12V Power Supply Design Guide, versión 2.4 (así como con las versiones anteriores V2.31, V2.3,

V2.2, V2.01, V2.0)

• ATX System Design Guide, versión 2.2 y 2.1
• BTX, versión 1.0a
• E-ATX Server Dual Mainboards con conector de 8 pines
• EPS12V, versión 2.92
• Estado de Intel C6/C7 de la nueva generación de procesadores
• Directivas Energy Star 6.0 & Directiva ErP

5. INSTALACIÓN DE SU NUEVO BLOQUE DE ALIMENTACIÓN

Lea el punto „Indicaciones de seguridad“ antes de comenzar con la instalación.

Observación: para montar el bloque de alimentación en el PC, necesita un destornillador. Utilice sólo los tornillos suministrados ya que disponen de la rosca correcta.

Atención: Use sólo el conjunto de cables suministrado! El uso de otro tipo de cables (como por ejemplo, el de una fuente de alimentación más antigüa) puede dañar la unidad!

Primero, desmonte el antiguo bloque de alimentación. Para ello, proceda del siguiente modo:

• Desconecte el PC de toda alimentación eléctrica y desenchufe con cuidado todos los cables conectados al PC.
• Abra la caja del PC siguiendo las instrucciones del manual del fabricante.
• Desenchufe todos los conectores de la placa base, así como todos los componentes restantes como FDD, HDD o unidades ópticas. Compruebe que los conectores del bloque de alimentación antiguo no estén conectados a ningún componente.
• Ahora extraiga los tornillos de la parte trasera del bloque de alimentación y retire con cuidado el bloque de alimentación de la caja del PC. Preste especial atención a que no se enganchen cables en los componentes y los dañen.

Montaje del nuevo bloque de alimentación be quiet! Dark Power Pro 11:

• Coloque ahora el nuevo bloque de alimentación en el lugar previsto en la caja del PC, y atorníllelo a la parte trasera con los cuatro tornillos suministrados. No aplique demasiada fuerza para ello.
• Inserte el conector de 20/24 pines en la toma prevista para ello de la placa base. Si dispone de una conexión de 24 pines, coloque los 4 pines adicionales en la posición correcta antes de insertar el conector en la toma de la placa base. Si usa una placa base con un conector de 20 pines, pliegue los 4 pines restantes al lado.
• Conecte ahora el conector de 12 V-P4 / 12 V-P8 para el CPU en la toma prevista sobre la placa base.

6. FUNCIONES DE FUSIBLE

Todos los bloques de alimentación están equipados con numerosas funciones de fusible que sirven para que el bloque de alimentación y todos los componentes conectados estén protegidos frente a daños. Si uno de estos fusibles se activa, se produce generalmente un reinicio o una desconexión del sistema. En tal caso, se debe examinar inmediatamente el PC para comprobar si hay algún error. En el capítulo „Solución de errores“ encontrará ayuda para los fallos.

La serie Dark Power Pro 11 dispone de las siguientes funciones de fusible:

OCP (protección contra sobrecorriente)

Cuando la carga sobre cada una de las líneas es superior al límite indicado, el bloque de alimentación se desconecta automáticamente.

UVP (protección contra subtensión)

Este fusible se activa cuando la tensión de las líneas es inferior a un límite determinado. En este caso, el bloque de alimentación se desconecta automáticamente.

OVP (protección contra sobretensión)

El fusible contra sobretensión se activa cuando la tensión es demasiado alta en las líneas y desconecta el bloque de alimentación.

SCP (fusible contra cortocircuitos)

El fusible evita, en caso de cortocircuito en la pieza secundaria del bloque de alimentación, un defecto en el bloque de alimentación y en los componentes conectados a este.

OTP (fusible para la temperatura)

Cuando se genera una temperatura demasiado alta en el bloque de alimentación, este se apaga solo de inmediato. Puede conectarlo de nuevo cuando se haya enfriado. Asegúrese de que el PC esté equipado con suficiente refrigeración.

OPP (protección contra sobrecarga)

Este fusible se activa en cuanto toda la potencia absorbida por el bloque de alimentación supera la carga máxima especificada. Este caso puede darse si el bloque de alimentación no dispone de suficiente potencia para el sistema (es decir, está subdimensionado).

7. SOLUCIÓN DE ERRORES

A tener en cuenta: En los sistemas ATX, la placa base activa el bloque de alimentación para iniciar el PC. Por lo tanto, compruebe si el interruptor de encendido/apagado está bien conectado con ayuda del manual de la placa base o la caja.

Atención: Manipular fuentes de energía puede provocar lesiones mortales. Si hay indicios de humo, cables dañados o líquidos, desenchufe inmediatamente el bloque de alimentación y no vuelva a ponerlo en funcionamiento.

No desatornille nunca el bloque de alimentación. En el interior hay piezas que pueden presentar tensiones altas incluso tras un largo período de inactividad. Encargue las reparaciones sólo a personal especializado autorizado. Abrir el aparato conlleva la anulación de la garantía.

Si el sistema no funciona correctamente con el bloque de alimentación instalado, compruebe primero las siguientes posibles causas de error:

• Compruebe que el cable de alimentación esté enchufado correctamente al bloque de alimentación y a la toma de corriente. A ser posible, utilice una toma diferente para el bloque de alimentación del ordenador.
• Compruebe si todas las conexiones están unidas correctamente entre sí y corríjalas si es necesario, p. ej. en caso de falsa polaridad.
• Compruebe la conexión del interruptor de encendido / apagado de la caja a la placa base. Tenga preparado el manual de la placa base por si fuera necesario. Encienda el bloque de alimentación poniendo el interruptor en la posición „I“ y pulse el interruptor de encendido / apagado de la caja. Si sigue sin poder encender el bloque de alimentación, proceda con el siguiente punto.
• Compruebe su sistema por si hubiera cortocircuitos o hardware defectuoso; para ello, apague el equipo y desenchufe del sistema todos los dispositivos que no sean necesarios para iniciar el ordenador. Enciéndalo de nuevo. Repita este proceso y conecte uno de los dispositivos con cada reinicio hasta que encuentre el posible defecto. Si el bloque de alimentación no reacciona debido a un cortocircuito, espere al menos 5 minutos antes de encenderlo de nuevo, dado que el dispositivo está equipado con una protección contra sobrecarga.

8. PROBLEMAS FRECUENTES

Problema: las tensiones leídas (a través del BIOS/UEFI) son demasiado bajas/altas.

Si comprueba las tensiones del bloque de alimentación en el BIOS/UEFI de la placa base o en el sistema operativo, es posible que estén mal representadas. Esto suele deberse a la lectura imprecisa de la placa base y no tiene por qué corresponder a la realidad.

Problema: tras el montaje de una tarjeta gráfica nueva, el PC no arranca o se bloquea con frecuencia.

El bloque de alimentación es demasiado débil para la tarjeta gráfica. Consulte nuestro configurador de vatios en www.bequiet.com antes de la compra. Aquí se le recomendará el bloque de alimentación be quiet! adecuado de nuestra gama.

Nota importante: Si el bloque de alimentación no funciona, asegúrese de haber leído todo el manual de instrucciones y de haber descartado los problemas mencionados. Si los problemas persisten, póngase en contacto inmediatamente con nuestro servicio de atención al cliente.

9. ACCESORIOS

En el pack de entrega del bloque de alimentación, se incluyen los siguientes accesorios: Juego de cables para gestión de cables, Placa de ranura con Overclocking Key, Puente para la activación permanente de la función Overclocking, Cable de alimentación, Instrucciones de uso, Abrazadera para cables, Tornillos para fijar el bloque de alimentación

10. INDICACIONES PARA LA ELIMINACIÓN

Los dispositivos eléctricos y electrónicos usados ya no se pueden eliminar con la basura común sin clasificar, conforme a las normativas europeas*. Se tienen que desechar por separado. El símbolo tachado del contenedor con ruedas indica la necesidad de tratar este residuo aparte.

Ayude a proteger el medio ambiente y encárguese de tirar este aparato en la basura especial cuando ya no lo quiera volver a usar.

En Alemania, está obligado** por ley a desechar un dispositivo usado por separado de la basura convencional sin clasificar. Las empresas públicas encargadas de recoger la basura (municipios) han creado puntos de recogida donde se pueden reciclar los dispositivos domésticos usados de forma gratuita.

También es posible que estas empresas de recogida de basura vayan a buscar los dispositivos usados a los domicilios particulares.

Infórmese asimismo del calendario de recogida de basura local o, en el ayuntamiento, de las posibilidades de recogida de dispositivos usados en su zona.

* Conforme con la Directiva del Parlamento Europeo y el Comité Europeo sobre desperdició de equipos eléctricos y electrónicos
** De acuerdo con la ley sobre ventas, el retorno y desecho sustentable de equipos eléctricos y electrónicos (Acto de Equipamiento Eléctrico y Electrónico - ElektroG)

11. GARANTÍA

• 5 años de garantía del fabricante para el consumidor final (sólo para compra original de distribuidores autorizados de be quiet!).
• Se requerirá el justificante de compra original antes de poder ejercer el derecho de garantía. Guárdelo en un lugar seguro.
• La apertura del dispositivo, la manipulación y/o la modificación técnica de cualquier tipo, así como los daños por fuerzas mecánicas externas, anularán la garantía.
• Para conocer los términos y condiciones de la garantía en su totalidad, vaya al apartado de servicio técnico y condiciones de garantía en www.bequiet.com.

Se aplicarán nuestros términos y condiciones comerciales generales; para conocerlos, consulte www.bequiet.com en Internet.

12. DATOS DEL FABRICANTE

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde | Alemania

Si necesita más ayuda, póngase en contacto con nosotros, dentro de Alemania, a través del teléfono gratuito, de lunes a viernes, de 09:00 a 17:30 horas.

Tel. [phone]. Fax [phone]

E-mail: [e-mail].

Página web y calculadora de bloque de alimentación: www.bequiet.com

13. COPYRIGHT

• El contenido del presente documento no se puede reproducir, transmitir, publicar ni guardar de ninguna forma, ya sea total o parcialmente, sin la autorización previa por escrito de Listan.
• be quiet! es una marca registrada de la empresa Listan GmbH & Co. KG. Los demás nombres de productos

y empresas que se citen en el presente documento pueden ser marcas o nombres comerciales de sus respectivos propietarios.

• Listan, de acuerdo con su política, sigue avanzando en el desarrollo de sus productos. Por lo tanto, Listan se reserva el derecho de realizar modificaciones y mejoras, sin previo aviso, en los productos descritos en el presente documento.
• Bajo ningún concepto, Listan será responsable de la pérdida de datos o información ni de daños especiales, ocasionales, directos o indirectos, independientemente de cómo se produzcan.
• El contenido del presente documento se muestra tal como consta actualmente. Listan no asume ninguna garantía expresa ni tácita de la corrección o totalidad del contenido del presente documento, inclusive, pero no limitado a la garantía tácita de la aptitud comercial y la idoneidad para un fin determinado, a no ser que una ley aplicable o jurisprudencia prescriban una responsabilidad. Listan se reserva el derecho de realizar modificaciones en el presente documento en cualquier momento, y de retirarlo.
