Tipo de producto Campana extractora
Marca Best
Modelo CC34E6SB
Dimensiones (L x P x A) 60 x 50 x 18 cm
Peso 15 kg
Alimentación 220-240 V ~ 50 Hz
Potencia del motor 250 W
Iluminación 2 x 1,5 W LED
Número de velocidades 3
Nivel sonoro máximo 65 dB(A)
Tipo de evacuación Reciclaje o evacuación exterior
Diámetro del conducto 150 mm
Filtro de grasa Filtro de aluminio lavable
Filtro de carbón Filtro de carbón activo (opcional)
Controles Botones pulsadores
Certificaciones CE, RoHS
Mantenimiento Limpiar el filtro de grasa cada mes y reemplazar el filtro de carbón cada 6 meses
Seguridad Apagado automático en caso de sobrecalentamiento

Preguntas frecuentes - CC34E6SB BEST

¿A qué altura instalar la campana sobre la cocina?
Para una cocina eléctrica, instale la campana entre 65 y 75 cm de la superficie de cocción. Para una cocina de gas, entre 75 y 85 cm.
¿Puedo usar la campana en modo reciclaje sin conducto exterior?
Sí, la campana puede funcionar en modo reciclaje instalando un filtro de carbón (no incluido). El aire se filtra y se devuelve a la habitación.
¿Cómo limpiar el filtro de grasa?
El filtro de grasa de aluminio se puede lavar en el lavavajillas o a mano con agua caliente y detergente. Déjelo secar completamente antes de volver a colocarlo.
¿Con qué frecuencia debo reemplazar el filtro de carbón?
El filtro de carbón debe reemplazarse cada 6 meses o con más frecuencia si la campana se usa intensivamente.
¿Cómo cambiar la bombilla LED?
Desconecte la campana, luego retire la cubierta de la bombilla. Reemplace la bombilla LED defectuosa por una del mismo tipo y potencia (1,5 W). Vuelva a atornillar la cubierta.
El ruido de la campana es muy fuerte. ¿Es normal?
El nivel sonoro máximo es de 65 dB(A) a la velocidad más alta. Si el ruido es anormal, verifique que el conducto no esté obstruido y que los filtros estén limpios.
¿Puedo pedir piezas de repuesto para esta campana?
Sí, puede pedir filtros y bombillas al servicio posventa de Best o a distribuidores autorizados. Utilice la referencia CC34E6SB.
La campana no enciende, ¿qué hacer?
Verifique primero la alimentación eléctrica (toma, fusible). Si el problema persiste, contacte a un técnico calificado.
¿Qué tipo de conducto de evacuación se recomienda?
Use un conducto rígido o semirrígido de un diámetro de 150 mm. Evite los conductos en acordeón que aumentan la resistencia y el ruido.
¿Hay una función de apagado automático?
La campana tiene una protección contra sobrecalentamiento, pero no un temporizador de apagado automático. Debe apagarla manualmente después de usarla.

Preguntas de los usuarios sobre CC34E6SB BEST

0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.

Hacer una nueva pregunta sobre este aparato

El correo electrónico permanece privado: solo se utiliza para notificarle si alguien responde a su pregunta.

Aún no hay preguntas. Sé el primero en hacer una.

Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones CC34E6SB - BEST y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CC34E6SB de la marca BEST.

MANUAL DE USUARIO CC34E6SB BEST

En EE.UU. - BEST Hartford, Wisconsin

En CANADÁ - BEST Drummondville, QC, Canada

  1. Use la unidad sólo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante a la dirección o al número telefónico que se incluye en la garantía.
  2. Antes de dar servicio o limpiar la unidad, interrumpa el suministro eléctrico en el panel de servicio y bloquee el panel de servicio para evitar que se active accidentalmente la electricidad. Cuando no sea posible bloquear los medios de desconexión del servicio, fije firmemente una señal de advertencia (como una etiqueta) en un lugar visible del panel de servicio.
  3. Una o más personas calificadas deben realizar el trabajo de instalación y el cableado eléctrico, de acuerdo con todos los códigos y normas correspondientes, incluidos los códigos y normas de construcción específicos de protección contra incendios.
  4. Se necesita suficiente aire para que se lleve a cabo una combustión y una extracción adecuadas de los gases a través del tubo de humos (chimenea) del equipo quemador de combustible, con el fin de evitar el contratiro. Siga las directrices y las normas de seguridad del fabricante del equipo de calefacción, como las publicadas por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), y la Sociedad Americana de Ingenieros en Calefacción, Refrigeración y Aire Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE), y las autoridades de los códigos locales.
  5. Al cortar o perforar a través de la pared o del techo, tenga cuidado de no dañar el cableado eléctrico ni otros servicios ocultos.
  6. Los ventiladores en conductos siempre deben ventearse hacia el exterior.
  7. No use esta unidad junto con ningún dispositivo separado de estado sólido para el control de la velocidad.
  8. Para reducir el riesgo de incendio, use solamente conductos metálicos.
  9. Esta unidad debe estar conectada a tierra.
  10. Instalación del tipo que no es IC: El aislamiento térmico no debe cubrir la cubierta superior de la campana y debe estar separado 3 pulgadas (76 mm) de todos los lados. (Fig. 1)

MÍNIMO DE 3 PULG. (76 MM). SIN AISLAMIENTO DENTRO DE ESTA ZONA SOMBREADA DE COMPONENTES FIG. 1

PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO POR GRASA PRESENTE EN LA ESTUFA:

A. Nunca deje desatendidas las unidades de la superficie cuando estén en ajustes altos de calor. Los alimentos en ebullición provocan derrames grasosos y con humo que se pueden incendiar. Caliente el aceite lentamente en ajustes de calor bajo o medio.
B. Siempre ENCIENDA la campana cuando esté cocinando a altas temperaturas o flamee alimentos (por ejemplo crepas Suzette, cerezas Jubilee, bistec con pimienta flameado).
C. Limpie frecuentemente los ventiladores. No permita la acumulación de grasa en el ventilador ni en el filtro.
D. Use una cacerola del tamaño adecuado. Siempre use utensilios de cocina que sean apropiados para el tamaño del elemento de la superficie. - 34 -

PARA REDUCIR EL RIESGO DE LESIONES A LAS PERSONAS EN CASO DE UN INCENDIO PRODUCIDO POR GRASA EN UNA ESTUFA, OBSERVE LO SIGUIENTE\*:

  1. APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola para galletas o una bandeja de metal, y después apague el quemador. PROCEDA CON CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se apagan inmediatamente, EVACUE EL ÁREA Y LLAME A LOS BOMBEROS.
  2. NUNCA LEVANTE UNA CACEROLA INCENDIADA porque podría ocasionarse quemaduras.
  3. NO TRATE DE APAGAR EL FUEGO CON AGUA ni con trapos o toallas de cocina mojados, pues ocasionará una explosión violenta de vapor.
  4. Use un extintor SÓLO si:

A. El extintor es de Clase ABC y usted sabe cómo hacerlo funcionar.

B. El incendio es pequeño y está confinado al área en la que se inició.

C. Se está llamando al Departamento de Bomberos.

D. Puede combatir el incendio teniendo la espalda orientada hacia una salida.

* Basado en “Kitchen Fire Safety Tips” (Sugerencias para la seguridad contra incendios en la cocina) publicado por NFPA.

BEST CC34E6SB - PARA REDUCIR EL RIESGO DE LESIONES A LAS PERSONAS EN CASO DE UN INCENDIO PRODUCIDO POR GRASA EN UNA ESTUFA, OBSERVE LO SIGUIENTE\*: - 1

PRECAUCIÓN

  1. Sólo debe usarse bajo techo.
  2. Para reducir el riesgo de incendio y para descargar adecuadamente el aire, asegúrese de dirigir el aire hacia el exterior. No descargue el aire en espacios contenidos entre paredes o cielos rasos, ni en áticos, sótanos bajos ni en la cochera.
  3. Tenga cuidado cuando use agentes de limpieza o detergentes.
  4. Evite usar bajo la campana de la estufa productos alimenticios que produzcan llamas.
  5. Sólo para usarse como medio de ventilación general. No debe usarse para la extracción de materiales o vapores peligrosos o explosivos.
  6. Para evitar daños a los cojinetes del motor y rotores ruidosos o desbalanceados, mantenga la unidad de potencia protegida contra rociados de yeso, polvos de construcción, etc.
  7. Este motor de campana tiene una protección contra sobrecargas térmicas que automáticamente apagará el motor en caso de sobrecalentamiento. El motor reanudará su funcionamiento cuando se enfrié. Si el motor continúa apagándose y encendiéndose, solicite servicio para la campana.
  8. Para capturar mejor las impurezas producidas al cocinar, la parte inferior de la campana debe estar a una altura mínima de 48 pulg. (120 cm) y máxima de 72 pulg. (180 cm) sobre la superficie de cocinado.
  9. Se recomienda que dos personas hagan la instalación debido al gran tamaño y peso de esta campana.
  10. La fuente de luz está diseñada para esta aplicación específica, y se puede sobrecalentar si recibe servicio de personal no capacitado. Si se requiere algún servicio, se debe enviar el producto a un centro de servicio autorizado para que lo examinen o reparen.
  11. Lea la etiqueta de especificaciones que tiene el producto para ver información y requisitos adicionales.
  12. Para reducir el riesgo de incendio y descargas eléctricas, instale esta campana solamente con los modelos de ventilador exterior Best EB6, EB9, EB12, EB15 o los modelos de ventilador en línea Best ILB3, ILB6, ILB9 o ILB11. No se pueden utilizar otros ventiladores. (Los ventiladores se venden por separado).
  13. Este grupo de alimentación está equipado con un receptor de RF (control remoto opcional se vende por separado). Los cambios o modificaciones no aprobadas expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo. Este control remoto ha sido probado y cumple con los límites establecidos para un dispositivo digital de clase B, acorde a la parte 15 del Reglamento de la FCC e ICES-003 canadiense. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este control remoto genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales a las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este equipo causa interferencias perjudiciales para la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia por una o varias de las siguientes medidas:

- Reoriente o cambie la localización de la antena receptora

- Aumentar la distancia entre el equipo y el receptor

- Conecte el equipo en un tomacorriente localizado en un circuito diferente al que está conectado el receptor

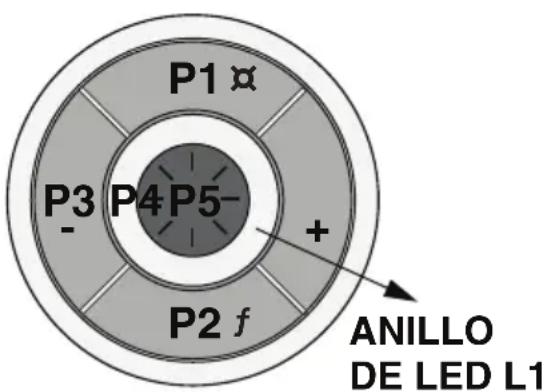

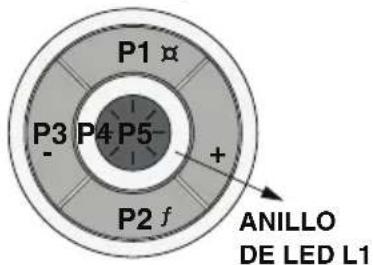

Controles (Fig. 1)

La campana se opera mediante los 5 botones pulsadores que se encuentran en la campana y en el control remoto.

LED de colores se muestran en el control de campana solamente.

P1 x P3 P4 P5- + P2 f ANILLO DE LED L1

P1: Retraso para activar/desactivar (10 minutos)
P2: Reinicio de contador de tiempo de indicación de cambio de filtro
P3: Reduce la velocidad del motor del ventilador hasta que se apaga (4>3>2>1>APAGADO)
P4: Enciende el motor del ventilador y aumenta la velocidad (ENCENDIDO>1>2>3>4)
P5: Enciende/apaga las luces
L1: Corona de señalización del anillo indicador de LED:

  • Campana en espera: se enciende
    30 segundos después de que se ha presionado la última tecla se apaga el centro.
  • Motor encendido: L1 enciende en color azul destellando.
    La frecuencia de destello es proporcional a ajuste a la velocidad.
  • Función de TEMPORIZADOR de 10 minutos: L1 enciende y parpadea en azul.
  • Alarma del filtro activa: L1 enciende en color rojo.

FIG. 1

(P1) Interruptor de apagado con retardo

  • Su campana incluye un interruptor de apagado con retardo del ventilador de 10 minutos. Oprima una vez este interruptor para activar el temporizador, y el anillo de LED (L1) destella en azul. El ventilador seguirá funcionando 10 minutos. Después de 10 minutos, el ventilador se apaga automáticamente.
  • Para cancelar el retardo de 10 minutos, oprima de nuevo el interruptor de retardo.

(P2) Interruptor de alarma del filtro

  • Después de 30 horas de funcionamiento del ventilador, se activa la alarma del filtro y el anillo de LED (L1) enciende en color rojo/destella. Indica que es necesario limpiar los filtros antigrasa.
  • Después de limpiar los filtros antigrasa, reinicie el contador de horas presionando el botón de reinicio de temporizador/alarma de filtro (P2) mientras se visualice la alarma.

(P3) Reducción de velocidad del ventilador e interruptor de apagado

  • Oprima para reducir la velocidad del ventilador, de alta a baja. El anillo de LED (L1) destella en azul a una velocidad proporcional al ajuste del ventilador (por ejemplo: cuatro destellos es alta velocidad, un destello es baja velocidad, etc.)
  • Continúe oprimiendo este interruptor para apagar el ventilador.

(P4) Incremento de velocidad del ventilador e interruptor de encendido

  • Oprima este interruptor para encender el ventilador a baja velocidad.
  • Oprima otra vez para aumentar la velocidad del ventilador, de baja a alta. El anillo de LED (L1) destella en azul a una velocidad proporcional al ajuste del ventilador (por ejemplo: cuatro destellos es alta velocidad, un destello es baja velocidad, etc.)

(P5) Interruptor de la luz

Enciende y apaga las luces.

Maestro de encendido y apagado

Situado detrás de uno de los filtros de la esquina, este interruptor debe estar en ON (indicado como "I") antes de la campana va a operar. Gire el interruptor de encendido (indicado como "O") para desconectar la alimentación de la campana.

El control remoto se enlaza a la campana en la fábrica.

Si por alguna razón se pierde el enlace, siga estas instrucciones:

Para enlazar el control remoto a la campana

  1. Apague el motor y las luces de la campana.
  2. Presione ☐ en el control remoto por lo menos 3 segundos y suelte el botón. La luz indicadora se encenderá. (Fig. 3)
  3. En 3 segundos, presione f (P2) en el control de la campana. (Fig. 4) El anillo de LED encenderá aproximadamente 10 segundos para confirmar que el proceso de enlace fue exitoso.

LUZ INDICADORA - + - a best FIG. 3

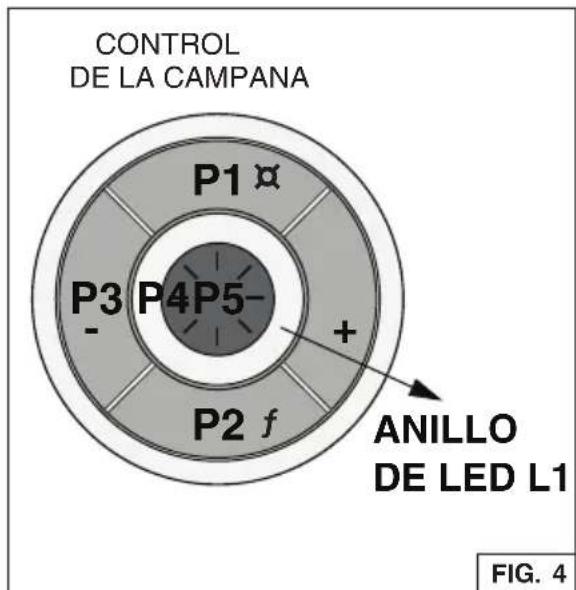

CONTROL DE LA CAMPANA P1 x P3 P4 P5- + P2 f ANILLO DE LED L1 FIG. 4

Funciones del control remoto (Fig. 3)

BEST CC34E6SB - Funciones del control remoto (Fig. 3) - 1

Retraso – Apagado

— Se reduce la velocidad del ventilador y se apaga

+ Se aumenta la velocidad del ventilador y se enciende

BEST CC34E6SB - Funciones del control remoto (Fig. 3) - 2

Luz

en conjunto para restablecer la alarma de filtro.

IMPORTANTE: Manteniendo (Retraso) durante más de 3 segundos hará que el vínculo entre el control remoto y el capó se pierda.

Si desea más información sobre cada función, vea la sección "Controles" en la página anterior.

-23A+

Desecho de la pila

Cuando sea necesario cambiar las pilas, deséchelas únicamente en los recipientes especiales para desecho que encuentra fácil y en gran cantidad, en especial en tiendas que venden productos electrónicos de consumo. El cumplimiento de los reglamentos sobre recolección diferenciada de residuos y, en particular, la disposición adecuada de pilas usadas, contribuye a prevenir posibles efectos negativos sobre el medio ambiente y la salud.

El mantenimiento correcto de la campana de la estufa asegurará el funcionamiento adecuado de la unidad.

Motor

El motor está permanentemente lubricado y nunca necesitará ponerle aceite. Si los cojinetes del motor están haciendo ruido excesivo o inusual, reemplace el motor con el motor de servicio exacto. También debe reemplazar el impulsor.

Filtros antigrasa

Los filtros antigrasa se deben limpiar con frecuencia con una solución tibia de detergente y agua. Los filtros antigrasa se pueden lavar en lavaplatos.

Limpie los filtros completamente metálicos en la lavaplatos con un detergente sin fosfatos. El filtro se puede decolorar si se utilizan detergentes con fosfato o como resultado de la condición del agua local, pero esto no afectará el desempeño del filtro. Esta decoloración no está cubierta por la garantía.

Consulte la sección "INSTALACIÓN DE LOS FILTROS" para ver las instrucciones de instalación y desmontaje.

Limpieza del acero inoxidable

COSAS QUE PUEDE HACER:

  • Regularmente, lave con una tela o trapo limpio remojado con agua tibia y jabón o detergente líquido para platos.
  • Siempre limpie en la dirección de las líneas originales de pulido.
  • Siempre enjuague bien con agua limpia (2 o 3 veces) después de la limpieza. Deje totalmente seco.
  • También puede usar un limpiador casero especializado para acero inoxidable.

COSAS QUE NO DEBE HACER:

  • Usar lana de acero o acero inoxidable ni algún otro tipo de raspador para quitar mugre difícil de sacar.
  • Usar limpiadores fuertes ni abrasivos.
  • Dejar que se acumule la mugre.
  • Dejar que el polvo forme plastas ni que quede en la campana algún otro residuo de la construcción. Durante la construcción o la renovación, cubra la campana para estar seguro de que el polvo no se pegue a la superficie de acero inoxidable.

Evite: Al elegir un detergente

  • Todo limpiador que contenga blanqueador, pues atacará al acero inoxidable.
  • Todo producto que contenga: cloruro, fluoruro, yoduro, bromuro, pues deteriorará las superficies rápidamente.
  • Todo producto combustible utilizado para la limpieza como acetona, alcohol, éter, benzol, etc., pues son altamente explosivos y nunca se deben usar cerca de una estufa.

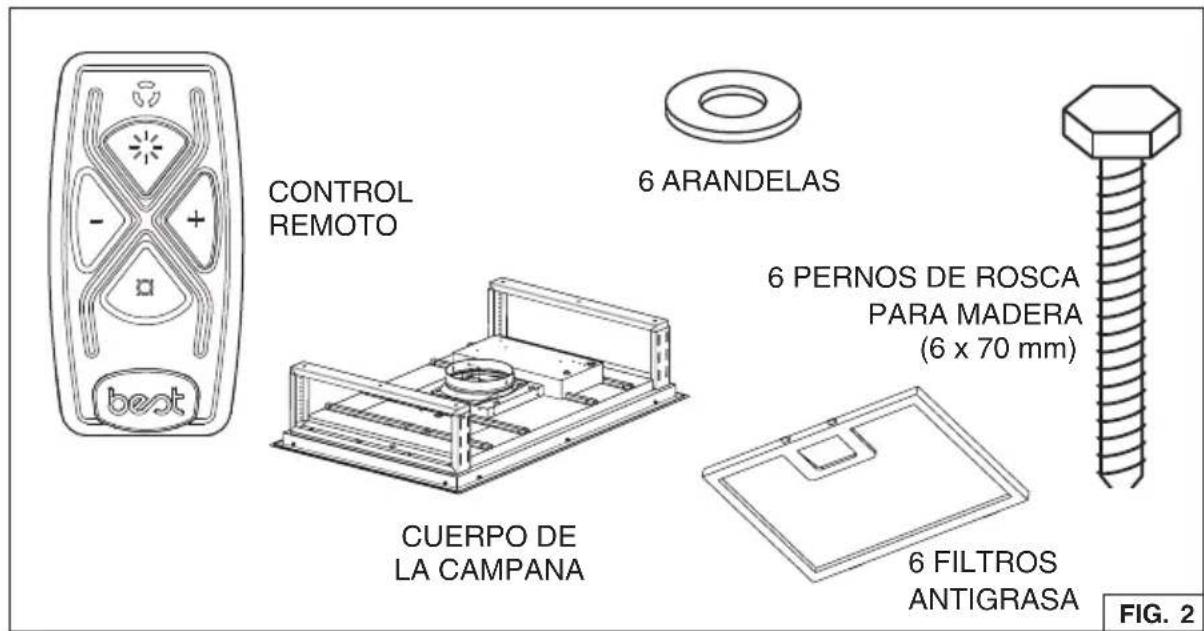

PREPARE LA CAMPANA

Desempaque la campana y revise el contenido del paquete.

Debe contener lo siguiente:

1 - Cuerpo de la campana
1 - Control remoto
6 - Filtros antigrasa
6 - Pernos de rosca para madera, 6 x 70 mm
6 - Arandelas

CONTROL REMOTO 6 ARANDELAS CUERPO DE LA CAMPANA 6 PERNOS DE ROSCA PARA MADERA (6 x 70 mm) 6 FILTROS ANTIGRASA FIG. 2

SELECCIÓN DEL VENTILADOR EXTERIOR O EN LÍNEA

PRECAUCIÓN: Con esta campana puede usarse un ventilador exterior o un ventilador en línea. La campana modelo CC34ESB debe instalarse únicamente con los modelos de ventilador exterior Best EB6, EB12, o con los modelos de ventilador en línea Best ILB3, ILB6, o ILB9. No se pueden utilizar otros ventiladores. (Los ventiladores se venden por separado).

El ventilador debe estar aprobado por cULus para uso en Canadá y EE.UU. y evaluado para usarse con un control de velocidad de estado sólido con 120 V, 60 Hz y 3.0 A máx. nominales.

INSTALACIÓN DEL SISTEMA DE CONDUCTOS

BEST CC34E6SB - INSTALACIÓN DEL SISTEMA DE CONDUCTOS - 1

ADVERTENCIA:

Para reducir el riesgo de incendio, use solamente conductos metálicos.

  1. Elija la ubicación de la campana, el ventilador exterior o en línea y cualquier tapa de techo o pared, y decida dónde colocará los conductos. Vea sugerencias en la Fig. 4 y en las instrucciones del ventilador exterior o en línea.

  2. Un conducto recto y corto permitirá que la campana funcione

CONDUCTO DE METAL CODO VENTILADOR EXTERIOR TRANSICIÓN DE 8 PULG. REDONDA A 10 PULG. REDONDA (20 a 25 cm) TAPA DE PARED CONDUCTO METÁLICO REDONDO DE 8 PULG. (20 CM) VENTILADOR EN LÍNEA (se muestra con conductos por la pared/hastial). Consulte las instrucciones del ventilador en línea para ver requisitos específicos del sistema de conductos y el tamaño de conductos. CAMPAÑA DE 48 A 72 PULG. (120 A 180 CM) POR ENCIMA DE LA SUPERFICIE DE COCINADO FIG. 4

más eficientemente. Los tramos largos de conductos, codos y transiciones reducirán el rendimiento de la campana. Use tan pocos de ellos como sea posible. Es posible que se requieran conductos más grandes para un mejor funcionamiento con tramos más largos de conductos.

  1. Instale un ventilador exterior o en línea.
  2. Conecte el conducto metálico al ventilador exterior o en línea y trabaje hacia atrás, hacia la ubicación de la campana. Tal vez necesite codos y transiciones. Vea más información en las instrucciones del ventilador exterior o en línea. Use cinta para conductos para sellar las uniones entre las secciones de conductos.

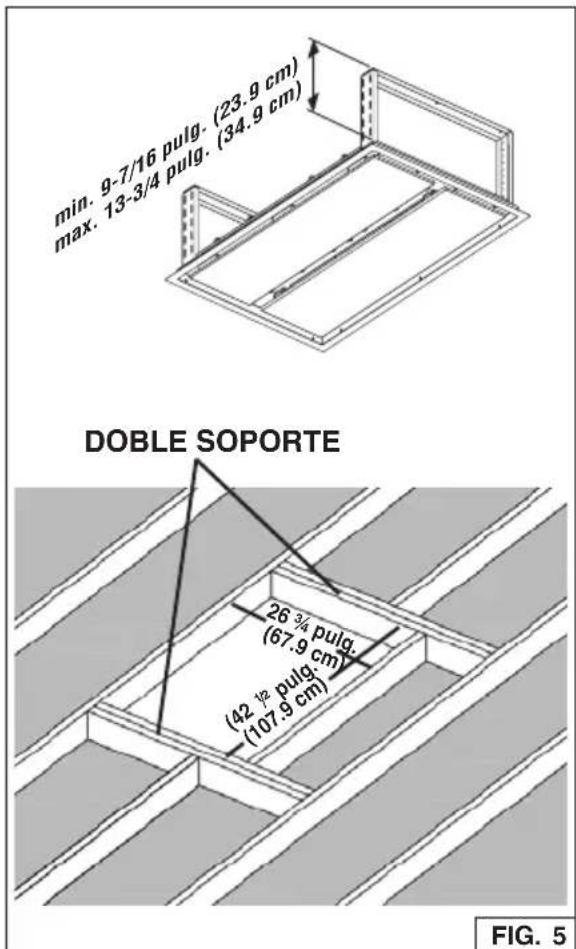

PREPARE LA ABERTURA DEL TECHO

La campana siempre debe centrarse arriba de la estufa. Asegúrese de tener el espacio adecuado en la estructura del techo para instalar la campana y los conductos. La campana debe montarse de 48 a 72 pulg. (120 a 180 cm) por arriba de la estufa para extraer mejor las impurezas al cocinar. Fig. 4.

Utilice madera del tamaño de las vigas para crear un marco alrededor de la abertura de la campana. La estructura del techo también debe soportar el peso de la campana (58 libras - 29 kg). Fig. 5.

min. 9-7/16 pulg. (23.9 cm) max. 13-3/4 pulg. (34.9 cm) DOBLE SOPORTE 26 ¾ pulg. (67.9 cm) (42 ½ pulg. (107.9 cm) FIG. 5

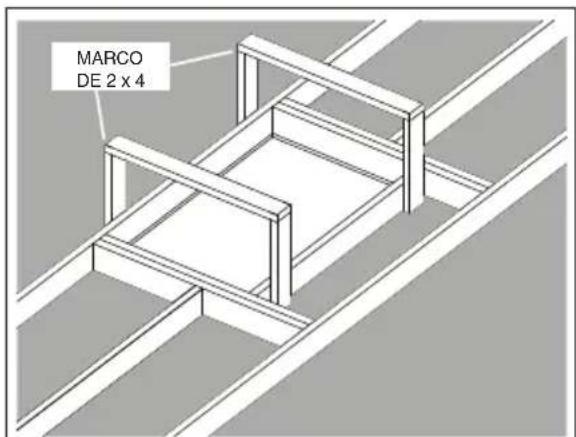

PREPARE EL SOPORTE DE LA CAMPANA

  1. Construya un sistema de marco de madera, como se muestra en la Fig. 6.
  2. La estructura debe se capaz de soportar su propio peso, más el peso de la campana (58 libras - 29 kg).

MARCO DE 2 x 4

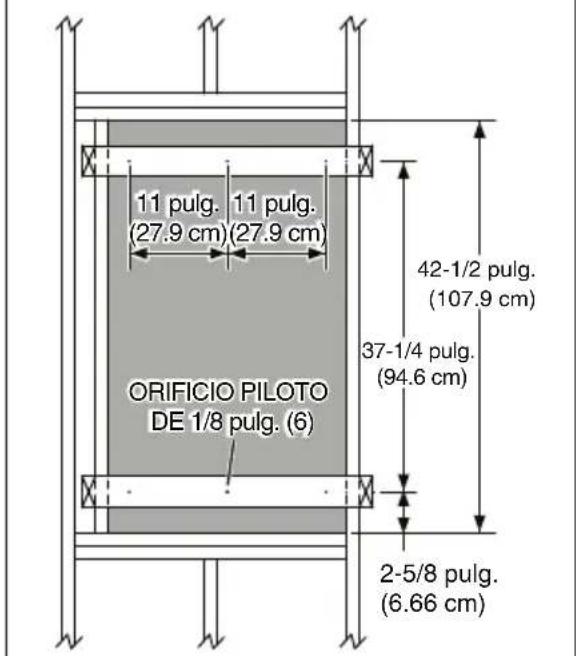

11 pulg. 11 pulg. (27.9 cm) (27.9 cm) 42-1/2 pulg. (107.9 cm) 37-1/4 pulg. (94.6 cm) ORIFICIO PILOTO DE 1/8 pulg. (6) 2-5/8 pulg. (6.66 cm)

9-5/8 pulg. (24.4 cm) 26-3/4 pulg. (67.9 cm) FIG. 6

INSTALE LA CAMPANA

BEST CC34E6SB - INSTALE LA CAMPANA - 1

PRECAUCIÓN: Se recomienda que por lo menos dos personas hagan la instalación debido al gran tamaño y peso de esta campana.

  1. Levante la campana a la abertura del techo.
  2. Asegure cada marco de soporte al marco de soporte de madera de la campana con los (6) pernos de rosca para madera de 6 x 70 mm y las arandelas suministrados. Fig. 7.
  3. Ajuste la altura del marco de soporte telescópico para asegurar un ajuste firme entre la campana y el techo terminado.
  4. En el anillo de descarga del ventilador, conecte los conductos que extraen el aire hacia la descarga exterior. Fig. 8.
  5. Una todas las juntas con cinta para conductos para garantizar un sello hermético.

MARCO DE MADERA 2 x 4 (6) ARANDELAS Y TORNILLOS DE ROSCA PARA MADERA FIG. 7

CONDUCTO REDONDO DE 8 pulg. (20 cm) FIG. 8

CONECTE EL CABLEADO

BEST CC34E6SB - CONECTE EL CABLEADO - 1

BEST CC34E6SB - CONECTE EL CABLEADO - 2

ADVERTENCIA: Una o más personas calificadas deben realizar el trabajo de cableado eléctrico, de acuerdo con todos los códigos y las normas correspondientes. Esta campana debe estar adecuadamente conectada a tierra.

No encienda el ventilador en el panel de servicio hasta haber conectado todos los cables.

  1. Desde el interior de la habitación, estire hacia abajo los dos paneles de cierre. Fig. 9.
  2. Quite (4) tornillos del panel de acceso al compartimiento eléctrico. Deslice el panel hacia un lado para exponer la caja de cableado eléctrico.

CONEXIÓN DEL VENTILADOR EN LA CAMPANA

  1. Coloque un cable eléctrico de 2 alambres más tierra hasta el agujero ciego de 3/4 pulg. que se encuentra en la parte posterior de la campana. Fig. 10.
  2. Retire el agujero ciego eléctrico de 3/4 pulg. de la parte posterior de la campana.
  3. Desde la caja eléctrica marcada como "CONEXIÓN DEL MOTOR" quite (2) tornillos que aseguran la cubierta a la caja de cableado metálica. Fig. 11.
  4. Estire 6 pulg. (15 cm) de cable hacia la caja y asegúrelo con una abrazadera para cable adecuada.
  5. Haga las conexiones eléctricas dentro de la caja "CONEXIÓN DEL MOTOR". Conecte rojo con blanco, negro con negro y verde con tierra.
  6. Vuelva a colocar la cubierta de la caja de conexiones y los tornillos. Asegúrese de que los cables no queden atrapados entre la cubierta y la caja.

CONEXIONES EN EL VENTILADOR EXTERIOR O EN LÍNEA

  1. Haga las conexiones eléctricas en el ventilador exterior o en línea (vea las instrucciones del ventilador).

CONEXIÓN DEL VENTILADOR EN LA CAMPANA

  1. Coloque un cable eléctrico de 120 VCA, de 2 alambres más tierra hasta el agujero ciego de 3/4 pulg. que se encuentra en la parte posterior de la campana. Fig. 10.
  2. Retire el agujero ciego eléctrico de 3/4 pulg. de la parte posterior de la campana.
  3. Desde la caja eléctrica marcada como "ENTRADA DE 120 VCA" quite (2) tornillos que aseguran la cubierta a la caja de cableado metálica. Fig. 11.
  4. Estire 6 pulg. (15 cm) de cable hacia la caja y asegúrelo con una abrazadera para cable adecuada.
  5. Haga las conexiones eléctricas dentro de la caja "Entrada de 120 VCA". Conecte blanco con blanco, negro con negro y verde con tierra.
  6. Vuelva a colocar la cubierta de la caja de conexiones y los tornillos. Asegúrese de que los cables no queden atrapados entre la cubierta y la caja.
  7. Reemplace el panel de acceso a los compartimientos eléctricos y (4) tornillos.

PANELES DE CIERRE FIG. 9

ENTRADA DE LÍNEA DE 120 VCA DE 2 ALAMBRES MÁS TIERRA CONEXIÓN DEL VENTILA- DOR DE DOS ALAMBRES MÁS TIERRA AGUJEROS CIEGOS FIG. 10

CONEXIÓN ELÉCTRICA Y DEL VENTILADOR EN LA CAMPANA CONEXIÓN ELÉCTRICA CONEXIÓN DEL VENTILADOR CONECTAR: CONECTAR: BLANCO CON BLANCO ROJO CON BLANCO NEGRO CON NEGRO NEGRO CON NEGRO VERDE CON TIERRA VERDE CON TIERRA ENTRADA DE LÍNEA DE 120 VCA ¥60 Hz DEL VENTILADOR EXTERIOR O EN LÍNEA CAJA MARCADA "ENTRADA DE 120 VCA" CAJA MARCADA "CONEXIÓN DEL MOTOR" FIG. 11

INSTALE LOS FILTROS

  1. Estire hacia abajo ambos paneles de cierre, como se muestra.
  2. Para instalar los filtros antigrasa, alinee las aletas posteriores del filtro con las ranuras de la campana. Empuje hacia adentro la lengüeta del cierre, presione el filtro en su posición y suelte. Asegúrese de que el filtro esté firmemente enganchado después de su instalación. Fig. 12.
  3. Para quitar los filtros para limpiarlos, presione hacia adentro la lengüeta del cierre para desprender el filtro de la campana. Incline el filtro hacia abajo y quitelo. Fig. 13.

BEST CC34E6SB - INSTALE LOS FILTROS - 1

PROCEDIMIENTO DEL MODO DE PROGRAMACIÓN

La campana está diseñada para funcionar con diversos modelos diferentes de ventilador. Antes de usarlo, primero se debe programar el control según el modelo del ventilador, para obtener las velocidades adecuadas de funcionamiento.

Del cuadro siguiente:

  1. Encuentre el número de CONFIGURACIÓN que corresponde al modelo de ventilador instalado con su campana.
  2. El control está programado en fábrica en CONFIGURACIÓN 3. Si el modelo de su ventilador está en la columna de CONFIGURACIÓN 3, no necesita programación. La campana está ahora lista para usar.

  3. Para modelos de ventilador en las columnas de CONFIGURACIÓN 1 o 2, siga esta secuencia de programa:

A - La electricidad en la caja de servicio debe estar ACTIVADA mientras programa. El ventilador y las luces deben estar apagados.
B. Presione P2 durante 3 segundos. El anillo de LED L1 destellará a 3 velocidades diferentes: velocidad de destello lenta = CONFIGURACIÓN 1; velocidad de destello media = CONFIGURACIÓN 2; velocidad de destello más rápida = CONFIGURACIÓN 3 (valor predeterminado de fábrica).
C. Para seleccionar la CONFIGURACIÓN adecuada, presione P3 (-) o P4 (+) para cambiar a CONFIGURACIÓN 1, 2 o 3.
D. Una vez que encuentre la configuración adecuada, presione P2 (f) para memorizar el ajuste.
E. La campana está ahora lista para usar.

CONFIGU-RACIÓN 1CONFIGU-RACIÓN 2CONFIGURA-CIÓN 3 (fábrica)
NÚMERO DE MODELO DE VENTILADOREB6ILB3ILB6EB12ILB9EB15EB9ILB11

P1 α P3 P4 P5- + ANILLO DE LED L1 P2 f

UN AÑO DE GARANTÍA LIMITADA PARA LOS PRODUCTOS BEST

Broan-NuTone LLC (Broan-NuTone) garantiza al consumidor comprador original de sus productos Best que tales productos estarán libres de defectos en materiales o mano de obra durante un período de un año a partir de la fecha de la compra original. NO EXISTEN OTRAS GARANTÍAS, EXPRESAS NI IMPLÍCITAS, INCLUIDAS, ENTRE OTRAS, GARANTÍAS IMPLÍCITAS DE COMERCIALIZACIÓN O IDONEIDAD PARA UN PROPÓSITO PARTICULAR.

Durante este período de un año, Broan-NuTone, a su criterio, reparará o reemplazará sin cargo alguno cualquier pieza o producto que se encuentre defectuoso bajo condiciones normales de uso y servicio.

LA PRESENTE GARANTÍA NO CUBRE TUBOS O ARRANCADORES DE LÁMPARAS FLUORESCENTES, BOMBILLAS HALÓGENAS E INCANDESCENTES, FUSIBLES, FILTROS, CONDUCTOS, TAPAS DE TECHO O DE PARED Y DEMÁS ACCESORIOS DE CANALIZACIÓN. Esta garantía no cubre (a) mantenimiento y servicio normales, ni (b) ningún producto o piezas que se hayan sometido a uso inadecuado, negligencia, accidente, mantenimiento o reparación inadecuada (no hecha por Broan-NuTone), instalación incorrecta o instalación en contra de las instrucciones de instalación recomendadas.

La duración de cualquier garantía implícita se limita a un período de un año, como se especifica en la garantía expresa. Algunos estados no permiten limitaciones en cuanto al tiempo de vencimiento de una garantía implícita, por lo que la limitación antes mencionada podría no aplicarse a usted.

LA OBLIGACIÓN DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, A CRITERIO DE BROAN-NUTONE, SERÁ EL ÚNICO Y EXCLUSIVO RECURSO DEL COMPRADOR BAJO ESTA GARANTÍA. BROAN-NUTONE NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES, RESULTANTES O ESPECIALES QUE SURJAN DEL USO O DESEMPEÑO DEL PRODUCTO O EN RELACIÓN CON EL MISMO. Algunos estados no permiten la exclusión o limitación de daños incidentales o resultantes, por lo que la limitación antes mencionada podría no aplicarse a usted.

Esta garantía le otorga derechos legales específicos, y usted podría tener otros derechos que varían de un estado a otro. Esta garantía sustituye todas las garantías anteriores.

Para tener derecho al servicio de la garantía, usted debe (a) notificar a Broan-NuTone a la dirección o número de teléfono que aparecen abajo, (b) proporcionar el número de modelo y la identificación de la pieza y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En el momento de solicitar el servicio cubierto por la garantía, debe presentar un comprobante de la fecha original de compra.

En EE.UU. - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)

En Canadá - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)

CLAVE N.°PIEZA N.°DESCRIPCIÓN
1 B003102866 MARCO9 B08087804 FILTRO ANTIGRASA56 B08092517 CONEXIÓN DE SALIDA DE AIRE57 B02011341 ALETA DEL REGULADOR DE TIRO64 B03115251 SOPORTE INFERIOR67 B004203477 ALAMBRES
115BE3350233CAJA DE CONEXIÓN DEL CABLE DE ALIMENTACIÓN
116BE3334252CUBIERTA DE LA CAJA DE CONEXIÓN DEL CABLE DEALIMENTACIÓN
250B02011389TUERCA ANULAR
282BE3405320SOPORTE DEL INTERRUPTOR PRINCIPAL
283B02300907INTERRUPTOR PRINCIPAL
343B08093078PANEL DE CIERRE
362B02011421RESORTE DEL VISOR DE VISUALIZACIÓN
474B02300431LÁMPARA DE HALÓGENO
477B02011376CIERRE
508B02301035CABLE DE COMANDOS
998B080810962JUEGO DE UNIONES
999B080813692JUEGO DE INSTRUCCIONES PARA INSTALACIÓN
IMEB06145262CONJUNTO DE INSTALACIÓN ELÉCTRICA
AQIB06102644CONJUNTO DE LA CAJA DE INTERRUPTORES
ARUB08092501CONEXIÓN DE SALIDA DE AIRE (INCLUYE LASCLAVES56, 57)
ACR3B08999186CONTROL REMOTO

Modelo CC34E6SB
IME 282 283 116 115 ARU 57 56 AQI 508 67 64 477 362 474 343 250 9 ACR3

Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : BEST

Modelo : CC34E6SB

Categoría : Campana extractora
