KR110HER1ADC - Campana extractora BERTAZZONI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Bertazzoni
Modelo	KR110HER1ADC
Alimentación eléctrica	230 V ~ 50 Hz
Clase eléctrica	Clase I (conexión a tierra obligatoria)
Número de velocidades	3 velocidades + Intensiva (6 minutos)
Funciones especiales	24h (10 min/h), Retardo (apagado diferido 30 min), Control remoto
Iluminación	LED, intensidad reducida posible (pulsación larga 2s)
Filtro de grasa	Metálico, lavable (cada 2 meses)
Filtro de carbón activo	Reemplazable (cada 4 meses)
Distancia de seguridad mínima	650 mm sobre la superficie de cocción
Diámetro de evacuación	Mínimo 120 mm
Control remoto	Sí, pila CR2032 (no incluida)
Modo de uso	Evacuación exterior o recirculación (con filtro de carbón)
Mantenimiento	Limpiar con paño húmedo y detergente neutro
Servicio posventa	Para piezas de repuesto y reparaciones, contactar al servicio técnico autorizado

Preguntas frecuentes - KR110HER1ADC BERTAZZONI

¿Cuál es la distancia de seguridad entre la campana y la superficie de cocción?

La distancia mínima es de 650 mm. Si el manual de la superficie de cocción indica una distancia superior, respete esa.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos se limpian cada 2 meses (o más seguido en caso de uso intenso). Se pueden lavar en lavavajillas o a mano con un detergente neutro.

¿Cuándo reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse cada 4 meses (o más seguido en caso de uso intensivo). No se limpia ni se regenera.

¿Cómo restablecer la alarma de saturación de filtros?

Con todas las cargas apagadas, presione la tecla T3 durante aproximadamente 3 segundos. El LED S1 parpadea 3 veces para confirmar el restablecimiento.

¿Qué hacer si el control remoto no funciona?

Verifique la pila CR2032 (no incluida) y reemplácela si es necesario. No guarde el control remoto cerca de una fuente de calor.

¿Cómo usar la función 24h?

Presione la tecla T1 durante aproximadamente 2 segundos. El motor aspira 10 minutos por hora durante 24h. El LED T1 parpadea.

¿Cómo activar la función Retardo (apagado diferido)?

Presione la tecla T2 durante aproximadamente 3 segundos. La campana se apagará automáticamente después de 30 minutos. El LED T2 parpadea.

¿Puede usarse la campana en recirculación?

Sí, pero es necesario instalar un filtro de carbón activo (no incluido con todos los modelos). Consulte el manual para la activación de la alarma de carbón.

¿Qué tipo de bombilla usar para la iluminación?

La iluminación es LED. Para el reemplazo, contacte al servicio técnico autorizado.

¿Qué hacer en caso de corte de energía?

La campana volverá a la configuración predeterminada después de que regrese la corriente. Las funciones temporizadas (Retardo, 24h) se desactivarán.

MANUAL DE USUARIO KR110HER1ADC BERTAZZONI

CAMPANA - Manual de uso ES

1. INFORMACIÓN DE SEGURIDAD

i Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la insta-

lación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chime- nea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está

dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

- No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).

- No cocine en flambeado bajo la campana: podría producirse un incendio.

- Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peli-

gros que conlleva. Asegúrese o de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

- Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.

- Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).

- El símbolo en el producto o en su embalaje indica que este producto no debe desechar-se como residuo doméstico

normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

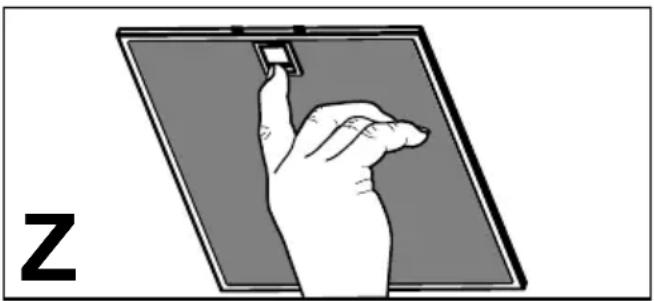

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

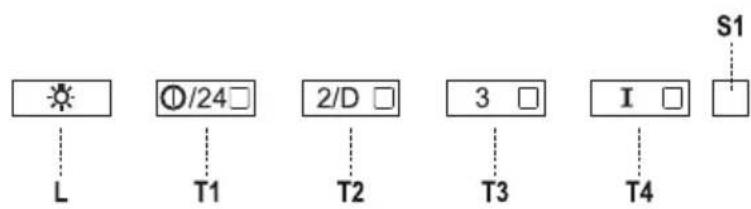

4. MANDOS

Tecla Led Función
L - Enciende/Apaga las luces a la máxima luminosidad.
T1 Fijo Enciende/Apaga el motor a la primera velocidad.
T2 Fijo Enciende el motor a la segunda velocidad.
T3 Fijo Enciende el motor a la tercera velocidad.
T4 Fijo Enciende el motor a la velocidad Intensiva.Esta velocidad está temporizada en 6 minutos. Una vez terminado el tiempo, el sistema vuelve automáticamente a la velocidad seleccionada precedentemente. Si se activa con motor apagado, una vez terminado el tiempo pasa al modo OFF.
S1	Fijo	Señala la alarma de saturación de los filtros antigrasa metálicos y la necesidad de lavarlos. La alarma se activa después de 100 horas de trabajo efectivo de la campana.
	Intermitente	Señala, cuando está activada, la alarma de saturación del filtro antiolor de carbón activo, que debe ser sustituido; deben lavarse además los filtros antigrasa metálicos. La alarma de saturación del filtro antiolor de carbón activo se activa después de 200 horas de trabajo efectivo de la campana.

5. MANDO REMOTO

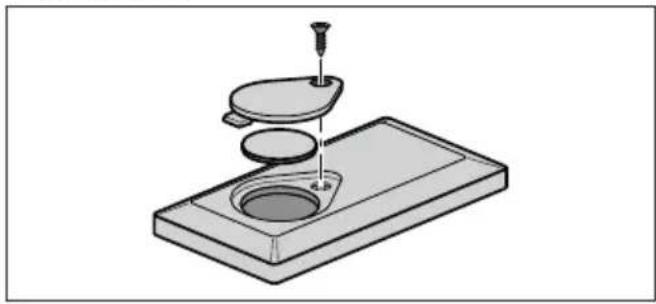

El mando remoto está alimentado por una batería de 3 V tipo CR2032 (no se incluye).

• No coloque el mando remoto cerca de fuentes de calor.
• No abandone las baterías en el medio ambiente, deposítelas en los recipientes previstos.

	○	Enciende y apaga el motor.
	↓↑	-
	%	-
		Enciende/Apaga las luces.
		Manteniendo presionada la tecla por 2 segundos aproximadamente Enciende/Apaga las Luces de Cortesía.
	♀	Activa/Desactiva la función Intensiva.
	◎	Presionado breve: Activa/Desactiva la función Delay: apagado automático retrasado de 30'. La pantalla visualiza la velocidad de ejercicio y el punto en la parte baja derecha parpadea una vez al segundo.Presionado por 2 segundos, Activa/Desactiva la función 24h: el motor se activa a la primera velocidad y permite una aspiración de 10 minutos cada hora. En pantalla se visualiza el número 24 y el punto en la parte baja derecha parpadea una vez al segundo.
+		Aumenta la velocidad de funcionamiento del motor.
-		Disminuye la velocidad de funcionamiento del motor.

6. ILUMINACIÓN

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
