KR110HER1ADC - Dunstabzugshaube BERTAZZONI - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Bertazzoni
Modell	KR110HER1ADC
Stromversorgung	230 V ~ 50 Hz
Elektrische Klasse	Klasse I (Erdung erforderlich)
Anzahl Geschwindigkeiten	3 Geschwindigkeiten + Intensivstufe (6 Minuten)
Sonderfunktionen	24h (10 Min/h), Delay (Abschaltverzögerung 30 Min), Fernbedienung
Beleuchtung	LED, reduzierte Intensität möglich (langer Tastendruck 2s)
Fettfilter	Metall, waschbar (alle 2 Monate)
Aktivkohlefilter	Austauschbar (alle 4 Monate)
Mindestsicherheitsabstand	650 mm über der Kochfläche
Abluftdurchmesser	Mindestens 120 mm
Fernbedienung	Ja, CR2032-Batterie (nicht enthalten)
Verwendungsmodus	Abluft- oder Umluftbetrieb (mit Aktivkohlefilter)
Wartung	Mit feuchtem Tuch und neutralem Reinigungsmittel reinigen
Kundendienst	Für Ersatzteile und Reparaturen den autorisierten Kundendienst kontaktieren

Häufig gestellte Fragen - KR110HER1ADC BERTAZZONI

Wie groß ist der Sicherheitsabstand zwischen der Dunstabzugshaube und der Kochfläche?

Der Mindestabstand beträgt 650 mm. Wenn die Anleitung des Kochfelds einen größeren Abstand angibt, ist dieser einzuhalten.

Wie reinige ich die Fettfilter?

Die Metallfettfilter werden alle 2 Monate (bei intensiver Nutzung häufiger) gereinigt. Sie können in der Geschirrspülmaschine oder von Hand mit einem neutralen Reinigungsmittel gewaschen werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss alle 4 Monate (bei intensiver Nutzung häufiger) ausgetauscht werden. Er kann nicht gereinigt oder regeneriert werden.

Wie setze ich den Filter-Sättigungsalarm zurück?

Bei ausgeschalteter Beleuchtung die Taste T3 etwa 3 Sekunden drücken. Die LED S1 blinkt 3 Mal zur Bestätigung.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die CR2032-Batterie (nicht enthalten) und ersetzen Sie sie bei Bedarf. Bewahren Sie die Fernbedienung nicht in der Nähe einer Wärmequelle auf.

Wie verwende ich die 24h-Funktion?

Drücken Sie die Taste T1 etwa 2 Sekunden. Der Motor saugt 10 Minuten pro Stunde für 24h an. Die LED T1 blinkt.

Wie aktiviere ich die Delay-Funktion (Abschaltverzögerung)?

Drücken Sie die Taste T2 etwa 3 Sekunden. Die Dunstabzugshaube schaltet sich nach 30 Minuten automatisch aus. Die LED T2 blinkt.

Kann die Dunstabzugshaube im Umluftbetrieb verwendet werden?

Ja, dazu muss ein Aktivkohlefilter installiert sein (nicht bei allen Modellen im Lieferumfang). Konsultieren Sie die Anleitung zur Aktivierung des Kohlefilters.

Welcher Lampentyp wird für die Beleuchtung verwendet?

Die Beleuchtung ist LED. Für den Austausch wenden Sie sich an den autorisierten Kundendienst.

Was tun bei Stromausfall?

Nach Wiederkehr der Stromversorgung startet die Dunstabzugshaube mit den Standardeinstellungen. Zeitgesteuerte Funktionen (Delay, 24h) werden deaktiviert.

BEDIENUNGSANLEITUNG KR110HER1ADC BERTAZZONI

DUNSTABZUGSHAUBE - Gebrauchsanleitung DE

COOKER HOOD - User manual EN

DE 1. SICHERHEITSINFORMATIONEN

Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmerkmale des Gerätes kennt.

⚠️ Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung

entspricht. Das Typenschild ist im Inneren der Haube angebracht.

• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
  • Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nichtwiederangesaugt werden.
  • Die Luft darf nicht durch einen Kanal abgelassen werden, der

als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlägigen Vorschriften entsprechende zugängliche Steck-dose stecken.
• Was die technischen und sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Haube installiert wird, die Schutzfolien abziehen.

- Nurfür die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

WARNUNG: Diemangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.

• Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
• Auf keinen Fall unter der Haube flambieren: Dabei könnte ein Brand entstehen.
• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen,

physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät spielen. Vom Benutzer auszuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern sie nicht dabei beaufsichtigt werden.

• Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät spielen.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß werden.

• Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
• Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpak-kung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
• Die Haube darf nur für die ihr zuge-dachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie

nicht über den Boden des Kochgeschirrs hinausreicht.

- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

- Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs (W).

- Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden (Z).

• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

4. BEDIENELEMENTE

Taste LED Funktion
L - Schaltet die Beleuchtung bei maximaler Intensität ein/aus.
T1 Bleibend Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.
T2 Bleibend Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
T3 Bleibend Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
T4	Blinkend	Mit zirka 3 Sekunden langem Gedrückthalten wird die Funktion Delay (das um 30' verzögerte Abschalten des Motors, der Lüfterräder und der Beleuchtung) aktiviert/deaktiviert.Nicht aktivierbar bei laufender Funktion Intensiv oder 24H.
	Blinkend
	Blinkend
	Blinkend
S1	Bleibend	Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.
	Blinkend	Meldet, sofern aktiviert, den Alarm für Sättigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter müssen gewaschen werden. Der Alarm für Sättigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.

5. FERNBEDIENUNG

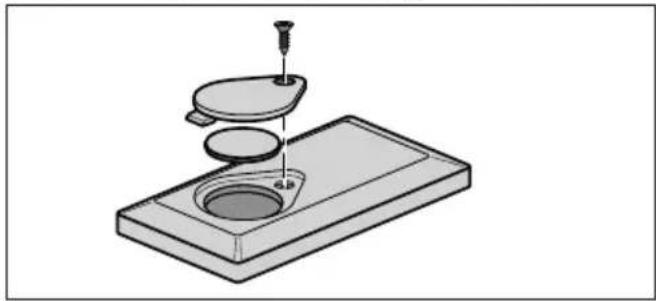

Die Fernbedienung wird von einer 3V-Batterie vom Typ CR2032 (nicht mitgeliefert) gespeist.

• Die Fernbedienung nicht in der Nähe von Wärmequellen ablegen.
- Altbatterien dürfen nicht in die Umwelt gelangen. Sie müssen über spezielle Sammelbehälter entsorgt werden.

	∅	Schaltet den Motor ein oder aus.
	↓↑	-
	%	-
		Schaltet die Beleuchtung ein oder aus.
		Mit 2 Sekunden langem Drücken wird die Beleuchtung der Haube bei verminderter Intensität ein/ausgeschaltet.
	∅	Aktiviert/Deaktiviert die intensive Geschwindigkeit.
	∅	Kurzes Drücken: Aktiviert/Deaktiviert die Delay-Funktion: Automatisches Ausschalten mit einer Verzögerung von 30 Minuten. Das Display zeigt die Betriebsgeschwindigkeit an und der Punkt unten rechts blinkt einmal pro Sekunde.2 Sekunden langes Drücken; Aktiviert/Deaktiviert die 24h Funktion: aktiviert den Motor bei der ersten Geschwindigkeitsstufe und ermöglicht eine Absaugung von 10 Minuten pro Stunde. Zeigt am Display die Zahl 24 an und der Punkt unten rechts blinkt einmal pro Sekunde.
+		Erhöht die Betriebsgeschwindigkeit des Motors.
-		Verringert die Betriebsgeschwindigkeit des Motors.

6. BELEUCHTUNG

LED-Strahler

- Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.

EN 1. SAFETY INFORMATION

Taste LED Funktion
L - Schaltet die Beleuchtung bei maximaler Intensität ein/aus.
-		Door de toets ongeveer 2 seconden ingedrukt te houden wordt de sfeerverlichting in- of uitgeschakeld.
T1 Bleibend Schaltet		den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.
		Blinkend 24H FunktionMit zirka 2 Sekunden langem Gedrückthalten wird der Motor bei Betriebsmodus 24h Luftaustausch aktiviert/deaktiviert; bei dieser Geschwindigkeit wird während 24 Stunden jede Stunde ein Absaugen von 10 Minuten ermöglicht. Der Betriebsmodus 24h ist nicht aktivierbar, wenn die Intensivgeschwindigkeit oder Delay aktiv sind.
T2 Bleibend Schaltet		den Motor bei der zweiten Betriebsgeschwindigkeit ein.
		Blinkend Funktion DelayMit zirka 3 Sekunden langem Gedrückthalten wird die Funktion Delay (das um 30' verzögerte Abschalten des Motors, der Lüfterräder und der Beleuchtung) aktiviert/deaktiviert. Nicht aktivierbar bei laufender Funktion Intensiv oder 24H.
T3 Bleibend Schaltet		den Motor bei der dritten Betriebsgeschwindigkeit ein.
		Blinkend Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) erfolgt ein Reset des Alarms für Filtersättigung und die LED S1 blinkt drei Mal.
T4	Bleibend	Schaltet den Motor bei Intensivgeschwindigkeit ein.Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Wird sie bei abgestelltem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.
	Blinkend	Mit zirka 2 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die 4 LEDs der Tasten blinken zweimal.Zum Abstellen die Taste erneut 2 Sekunden lang drücken, die entsprechenden 4 LEDs blinken ein Mal.
S1	Bleibend	Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.
	Blinkend	Meldet, sofern aktiviert, den Alarm für Sättigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter müssen gewaschen werden. Der Alarm für Sättigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.
