BHB6901X - Campana extractora BRANDT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Brandt
Modelo	BHB6901X
Velocidades	3 velocidades (baja, media, rápida) + parada
Iluminación	LED, 1 W, iluminación media 48 lux/W
Tipo de instalación	De pared, evacuación exterior o recirculación
Caudal de aire máximo	641,8 m³/h
Caudal de aire en velocidad mínima	448,8 m³/h
Presión máxima	291 Pa
Consumo anual de energía (AEC)	88,2 kWh/año
Índice de eficiencia energética (EEI)	78,3
Índice de eficiencia fluidodinámica (FDE)	17,7
Índice de eficiencia lumínica (LE)	48,1
Índice de eficiencia de filtración (GFE)	84,9
Ruido a velocidad máxima	70 dB(LWA)
Ruido a velocidad mínima	64 dB(LWA)
Filtros	Filtros de grasa metálicos (casetes) lavables en lavavajillas; filtro de carbón activo (opcional) para recirculación
Mantenimiento filtros de grasa	Limpieza cada 30 horas o 1 vez al mes como mínimo
Cambio filtro de carbón	Aproximadamente cada año (según uso)
Alimentación eléctrica	220-240 V monofásico, 50 Hz, 10 o 16 A
Cable de alimentación	H05 VVF 3G0,75 mm²
Distancia mínima al plano de cocción	70 cm
Servicio postventa	N°Cristal 09 69 39 25 25 (llamada no sobrecoste)

Preguntas frecuentes - BHB6901X BRANDT

¿Cómo instalar la campana Brandt BHB6901X?

La instalación debe ser realizada por un profesional cualificado. Fije el soporte mural, conecte el conducto de evacuación (∅125 mm mínimo) y enchufe eléctricamente. Respete una distancia mínima de 70 cm sobre la placa de cocción.

¿Cómo utilizar los mandos de la campana?

Presione los botones: Stop para parar, Baja, Media, Rápida para las velocidades. La iluminación se enciende/apaga con el botón dedicado. Una señal sonora confirma cada pulsación.

¿Cuándo y cómo limpiar los filtros de grasa?

Limpie los filtros casete cada 30 horas de uso o al menos una vez al mes. Se pueden lavar en lavavajillas en posición vertical. Use un cepillo suave y un detergente, luego séquelos antes de volver a colocarlos.

¿Cómo cambiar el filtro de carbón?

Para el modo recirculación, reemplace el filtro de carbón activo cada año. Retire los filtros de grasa, gire el filtro de carbón para quitarlo, luego instale el nuevo realizando la operación inversa.

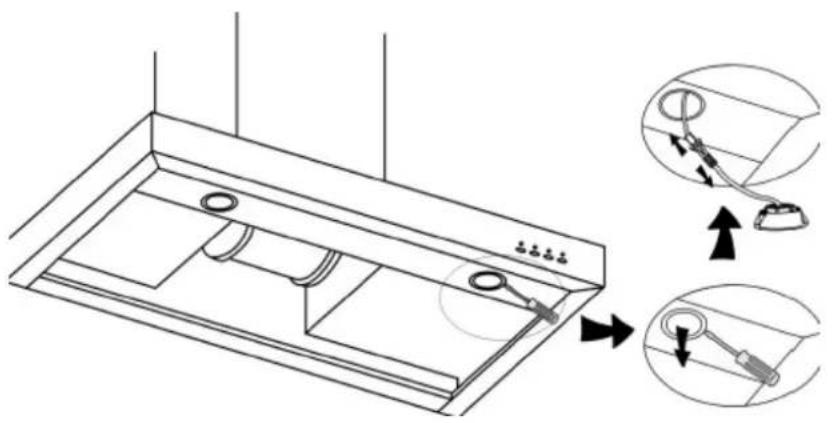

¿Cómo reemplazar la iluminación LED?

Antes de cualquier intervención, corte la alimentación. Retire el cristal, cambie la lámpara LED y vuelva a colocar el cristal. Use una lámpara del mismo tipo.

¿Qué hacer si la campana no funciona?

Verifique primero que no haya corte de corriente y que esté seleccionada una velocidad. Si el problema persiste, contacte con el servicio postventa.

¿Por qué mi campana tiene un rendimiento insuficiente?

Asegúrese de que la velocidad seleccionada es adecuada para la cocción, que la cocina está bien ventilada y que el filtro de carbón no está saturado (en modo recirculación).

¿Cuál es la distancia de seguridad entre la campana y la placa de cocción?

La distancia mínima es de 70 cm para cocinas eléctricas, de gas o mixtas. Respete siempre esta distancia para evitar cualquier riesgo de incendio.

¿Se puede utilizar la campana en versión recirculación sin filtro de carbón?

No, el filtro de carbón activo es indispensable en versión recirculación para retener los olores. Sin él, los olores no serán filtrados.

¿Dónde encontrar las piezas de repuesto y el servicio postventa?

Contacte con el servicio de atención al cliente Brandt al 09 69 39 25 25 (de lunes a sábado) o a través de www.brandt.com. Utilice exclusivamente piezas originales certificadas.

MANUAL DE USUARIO BHB6901X BRANDT

ES MANUAL DE UTILIZACIÓN

EN GUIDE TO INSTALLATION

FR GUIDE D'UTILISATION

CZ NÁVOD K POUŽITÍ

DK INSTALLATIONSVEJLEDNING

AR دليل التركيب

Campana extractora decorativa

Decorative Hood

Hotte décorative

Estimado/a cliente/a,

EN 25

Acaba de adquirir una campana BRANDT y se lo agradecemos.

FR 47

En este aparato hemos puesto toda nuestra pasión y nuestros conocimientos técnicos para que responda lo mejor posible a sus necesidades. Innovador y eficaz, lo hemos diseñado para que también sea siempre fácil de utilizar.

CZ 69

También hallará en la gama de productos BRANDT, un amplio surtido de hornos, hornos de microondas, mesas de cocción, campanas extractoras, lavavajillas, lavadoras, secadoras, refrigeradores y congeladores que podrá coordinar con su nueva compana BRANDT;

DK 91

Por supuesto, con la permanente inquietud de satisfacer lo mejor posible sus exigencias respecto de nuestros productos, nuestro servicio de atención al cliente está a su disposición y a su escucha para responder a todas sus preguntas o sugerencias (datos al final de este folleto).

AR 113

Y también conéctese a nuestra página www.Brandt.com en la que encontrará todos nuestros productos, así como informaciones utiles y complementarias.

BRANDT

www.brandt.com

Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el derecho de efectuar modificaciones en sus características técnicas, funcionales o estéticas vinculadas con los avances técnicos.

Importante:

Antes de poner en marcha su aparato, lea atentamente este manual de instalación y utilización para familiarizarse lo más rápidamente posible con su funcionamiento.

ÍNDICE

ES

1 / A LA ATENCIÓN DEL USUARIO

• Consignas de seguridad ____ 4
• Conservación del medio ambiente ____ 10
• Descripción del aparato ____ 11

2 / INSTALACIÓN DEL APARATO

• Utilización en versión evacuación ____ 12
• Utilización en versión reciclaje ____ 12
• Conexión eléctrica 13
  • Montaje de la campana extractora ____ 14
• Montaje de la chimenea
  • Evacuación exterior ____ 15
  • Reciclaje ____ 16

3 / UTILIZACIÓN DEL APARATO

- Descripción de los mandos ____ 17

4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO

• Limpieza de los filtros modulares ____ 18
- Cambio del filtro de carbono 18
• Limpieza de la superficie exterior ____ 19
• Cambio de la bombilla ____ 19
- Mantenimiento del aparato ____ 20

1 / A LA ATENCIÓN DEL USUARIO

Importante

Conserve este manual con el aparato. Si debe vender o ceder el aparato a otra persona, asegúrese de que el manual de utilización va con él. Por favor, lea estos consejos antes de instalar y utilizar el aparato. Han sido redactados pensando en su seguridad y la de los demás.

Seguridad y precauciones importantes

Este manual también está disponible en el sitio Internet de la marca Brandt.

Por favor lea estos consejos antes de instalar y utilizar su aparato. Han sido redactados para su seguridad y la de los demás. Conserve este manual de utilización con su aparato. Si el aparato tuviera que venderse o cederse a otra persona, cerciórese de que el manual de utilización lo acompañe.

• Con el objeto de una mejora constante de nuestros productos, nos reservamos el derecho a aportar a sus características técnicas,
  funcionales o estéticas cualesquiera modificaciones de sus características vinculadas a la evolución técnica.
• Con el fin de encontrar fácilmente en el futuro las referencias de su aparato, le aconsejamos anotarlos en la página "Servicio Consumidores".

Precauciones importantes

- Este aparato ha sido diseñado para ser utilizado por particulares en su lugar de vivienda. No lo utilice con fines comerciales o industriales o para otros objetivos distintos a aquellos para los que ha sido diseñado.

- En el momento de la recepción del aparato, desembálelo o hágalo desembalar inmediatamente. Verifique su aspecto general. Realice las eventuales reservas por escrito en la orden de entrega de la que conserva un ejemplar.

- Este aparato puede ser utilizado por niños de al menos 8 años y por personas que tengan capacidades físicas, sensoriales o mentales reducidas o privadas de experiencia o de conocimiento, si son correctamente supervisadas o si se les has proporcionado instrucciones relativas a la utilización del aparato en total seguridad y si se han comprendido los riesgos que se corren. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento por el usuario no deben ser efectuados por los niños sin supervisión.

ES 1 / A LA ATENCIÓN DEL USUARIO

- Atención: Las partes accesibles de este aparato pueden calentarse cuando se utiliza con aparatos de cocción.

Riesgos eléctricos

- Antes de acceder a los bornes de conexión, deben desconectarse todos los circuitos de alimentación. Si el cable de alimentación está dañado, se le debe hacer reemplazar por el fabricante, su servicio de postventa o una persona que tenga una cualificación similar, para evitar un riesgo de peligro.

- La desconexión puede obtenerse previendo un enchufe de toma de corriente accesible o incorporando un interruptor en las canalizaciones fijas de acuerdo con las reglas de instalación.

- No modifique o no intente modificar las características de este aparato. Esto representaría un peligro para usted.

- Las reparaciones deben ser efectuadas exclusivamente por un especialista autorizado.

- Siempre desconecte la campana extractora antes de proceder a su limpieza o a su mantenimiento.

1 / A LA ATENCIÓN DEL USUARIO

ES

• Nunca utilice aparatos de vapor o de alta presión para limpiar su aparato (exigencias relativas a la seguridad eléctrica).
• La desconexión puede obtenerse previendo un enchufe de toma de corriente accesible o incorporando un interruptor en las canalizaciones fijas de acuerdo con las reglas de instalación.
• No modifique o no intente modificar las características de este aparato. Esto representaría un peligro para usted.
• Las reparaciones deben ser efectuadas exclusivamente por un especialista autorizado.
• Siempre desconecte la campana extractora antes de proceder a su limpieza o a su mantenimiento.
• Nunca utilice aparatos de vapor o de alta presión para limpiar su aparato (exigencias relativas a la seguridad eléctrica).

Riesgo de asfixia

- Deben respetarse las reglamentaciones concernientes a la evacuación del aire. El aire no debe enviarse por un conducto utilizado para evacuar los humos de aparatos que utilicen gas u otro combustible (no se aplica a los aparatos que expulsan únicamente aire en la estancia).

ES 1 / A LA ATENCIÓN DEL USUARIO

- Debe preverse una ventilación adecuada de la estancia cuando se utilice simultáneamente una campana extractora de cocina con aparatos que utilizan gas u otro combustible (no se aplica a los aparatos que expulsan únicamente aire en la estancia).

Riesgos de incendio

- Está prohibido flamear alimentos o hacer funcionar hogares a gas sin recipientes de cocción debajo de la campana extractora (las llamas aspiradas correrían el riesgo de deteriorar el aparato).

- Las frituras efectuadas debajo del aparato deben ser objeto de una vigilancia constante. Los aceites y grasas llevados a muy altas temperaturas pueden incendiarse.

- Respete la frecuencia de limpieza y reemplazo de los filtros. La acumulación de depósitos de grasa corre el riesgo de causar un incendio.

- El funcionamiento encima de un hogar de combustible (madera, carbón...) no está autorizado.

1 / A LA ATENCIÓN DEL USUARIO

ES

- Cuando la campana extractora de cocina se coloca encima de un aparato a gas, la distancia mínima entre la parte de la encimera y la parte inferior de la campana extractora debe ser de al menos 70 cm. Si las instrucciones de la encimera instalada debajo de la campana extractora especifican una distancia mayor a 70 cm, ésta debe tenerse en cuenta.mantenimiento.

Atención Si la cocina

Si la cocina calienta con un aparato conectado a una chimenea (por ejemplo, una estufa), se debe instalar la campana en versión reciclaje. No utilice la campana sin los filtros modulares.

Hay que prever una ventilación adecuada cuando se utilice una campana extractora de cocina al mismo tiempo que otros aparatos que funcionen con gas u otro combustible.

1 / A LA ATENCIÓN DEL USUARIO

ES

• PROTECCIÓN DEL MEDIO AMBIENTE

- Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos.

- Su aparato también contiene materiales reciclables, por lo que está marcado con este logotipo que le indica que los aparatos desechados no deben mezclarse con otros residuos. Actuando así, el reciclaje de los aparatos que organiza su fabricante se efectuará en las mejores condiciones posibles, de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos. Consulte en su ayuntamiento o a su vendedor para conocer dónde se encuentran los puntos de recogida de aparatos desechados más cercanos a su domicilio.

– Le damos las gracias por su colaboración en la protección del medio ambiente.

Atención La instalación

Atención Antes de ut

La instalación está reservada a los instaladores y técnicos cualificados.

Antes de utilizar por primera vez el filtro modular, retire la película protectora.

ES 1 / A LA ATENCIÓN DEL USUARIO

• DESCRIPCIÓN DEL APARATO

2 / INSTALACIÓN DEL APARATO

ES

• El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en él.
• Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de características que se encuentra en el interior de la campana.
• Si la instalación eléctrica de su campana obliga a efectuar una modificación para poder conectar el aparato, llame a un electricista cualificado.
• Si la campana se utiliza en versión evacuación, no conecte el aparato a un conducto de evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación mecánica controlada.
• El conducto de evacuación, sea cual sea, no debe desembocar en los bajos del tejado.
• Instale la campana a una distancia de seguridad de al menos 70cm de la placa de cocción eléctrica, de gas o mixta.

• UTILIZACIÓN EN VERSIÓN EVACUACIÓN

Si tiene una salida hacia el exterior

(foto 1)

Su campana se puede conectar a ella mediante un conducto de evacuación (∅ mínimo 125 mm, esmaltado, de aluminio o de material ininflamable). Si el conducto tiene un diámetro inferior a 125 mm, pase obligatoriamente al modo reciclaje.

• UTILIZACIÓN EN VERSIÓN RECI-CLAJE

Si no tiene una salida al exterior

(foto. 2)

Todos nuestros aparatos presentan la posibilidad de funcionar en modo reciclaje.

En ese caso, añada un filtro de carbono activo que retendrá los olores.

(ver Capítulo 4: Cambio del filtro de carbono)

Consejo para economizar energía

Para que su aparato funcione en las mejores condiciones, reduzca al mínimo el número de codos y la longitud del conducto.

ES 2 / INSTALACIÓN DEL APARATO

• CONEXIÓN ELÉCTRICA

Al efectuar la instalación y las operaciones de mantenimiento, el aparato deberá estar desconectado de la red eléctrica y los fusibles estarán cortados y quitados.

La conexión eléctrica se deberá realizar antes de colocar el aparato en el mueble.

Compruebe que:

• la potencia de la instalación es suficiente,
• las líneas de alimentación están en buen estado,
• el diámetro de los cables es conforme con las normas de instalación.

Atención Este anar

Este aparato se suministra con un cable de alimentación H 05 VVF a 3 conductores de 0,75 mm² (neutro, fase y tierra) que se debe conectar a la red de 220 - 240 V - monofásica mediante una toma de corriente normalizada CEI 60083 que deberá estar accesible una vez efectuada la instalación, de acuerdo con las normas de instalación.

No asumiremos ninguna responsabilidad en caso de producirse un accidente debido a una toma de tierra inexistente o incorrecta. El fusible de su instalación deberá ser de 10 ó 16 A. Si el cable de alimentación estuviera dañado, llame al servicio posventa para evitar todo peligro.

Atención Si necesit

Si necesita modificar la instalación eléctrica de su habitación para poder conectar el aparato, llame a un electricista cualificado.

Atención Si la camp

Si la campana tiene cualquier anomalía, desconecte el aparato o quite el fusible correspondiente a la línea de conexión del aparato.

• MONTAJE DE LA CAMPANA EXTRACTORA

Atención

La instalación debe ser conforme a las normativas vigentes para la ventilación de los locales. En Francia, dichas normativas vienen indicadas en el DTU 61.1 del CSTB. En particular, el aire evacuado no debe ser enviado un conducto utilizado para evacuar el humo de aparatos que utilicen gas u otro combustible. Los conductos en desuso sólo pueden ser utilizados con el acuerdo de un especialista competente.

La distancia mínima entre la zona de cocción y la parte más baja de la campana debe ser por lo menos de 70 cm. Si las instrucciones de la placa instalada bajo la campana indicaran una distancia mayor que 70 cm, es ésta la que se deberá tener en cuenta.

Fijación en la pared:

- Dibuje una línea sobre el muro, centrada, y de la vertical de su plan de cocción

- Dibuje sobre el muro los 3 agujeros que necesita taladrar utilizando el gancho de suspensión de la campana, proporcionado y respetando la distancia recomendada (pieza A de la fig. 1)

-Taladre los 3 agujeros de 8 mm en la ubicación adecuada y introduzca las espigas

-Enrosque el soporte para fijación de la campa-9 na garantizando que esté totalmente nivelado (pieza A de la fig. 1)

- Antes de colgar la campana, montar la válvula de retención sobre la salida del motor

-Enrosque la funda extensible (no incluida) para evacuación sobre la salida del motor sin obstaculizar los movimientos de la válvula de retención.(fig. 3)

-Coloque y conecte el cuerpo de la campana sobre este soporte con los tornillos previstos incluidos (pieza C de la fig. 2)

ES 2 / INSTALACIÓN DEL APARATO

• MONTAJE DE LA CHIMENEA

- Evacuación exterior

-Calcule la altura final para enroscar el estribo en U del soporte de la chimenea (pieza B de la fig. 1)
- Marque 2 agujeros en el lugar adecuado
-Taladre los 2 agujeros de 8 mm y enrosque la brida de soporte de la chimenea prestando atención para que esté bien en el eje de la campana (pieza B de la fig. 1)
- Enrosque la horquilla plana a la parte trasera de la parte inferior de la chimenea (pieza C de la fig. 4)
- Coloque las 2 chimeneas sobre la campana (fig. 5)
- Conecte la funda a la salida del aire hacia el exterior
- Realice la conexión eléctrica de la campana por medio del cable de alimentación
- Levante la chimenea superior hasta el límite máximo y fíjela a la horquilla con la ayuda de los tornillos

2 / INSTALACIÓN DEL APARATO

ES

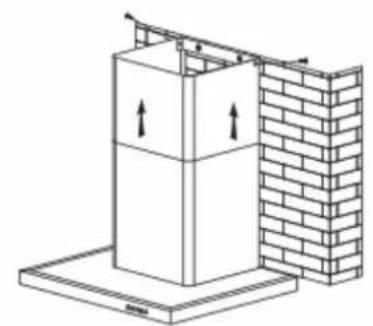

• Reciclaje

• Calcule la altura final para insertar la brida de soporte de la chimenea (pieza B de la fig. 1)
• Marque 2 agujeros en un lugar adecuado
• Taladre los 2 agujeros de 8 mm y enrosque la brida de soporte de la chimenea prestando atención para que esté bien en el eje de la campana (pieza B de la fig. 1)
• Enrosque la horquilla plana a la parte trasera de la parte inferior de la chimenea (pieza C de la fig. 4)
• Instale el adaptador de funda sobre el deflector (fig. 8)
• Conecte la funda extensible al deflector
• Coloque la chimenea compuesta por 2 partes sobre la campana (fig. 5)
• Instale el deflector (fig. 8) en la chimenea superior al nivel de las aberturas de ventilación (fig. 6)
• Realice la conexión eléctrica de la campana por medio del cable de alimentación
• Levante la chimenea superior hasta el límite máximo y la fije a la horquilla con la ayuda de 2 tornillos

Para conseguir una utilización óptima del aparato, le aconsejamos conectarlo a un conducto de 150 mm de diámetro (no suministrado). Limitar al máximo el número de codos y la longitud del conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse de que llegue aire suficiente para que no se cree depresión en la habitación.

Atención No utilizar

ES 3 / UTILIZACIÓN DEL APARATO

• DESCRIPCIÓN DE LOS MANDOS

1. Presionando el botón Stop (Parar) el motor se parara.
2. Presionando el botón Low (Baja), el avisador sonara una vez y el motor funcionara a velocidad baja.
3. Presionando el botón Mid (Media), el avisador sonara una vez y el motor funcionara a velocidad media.
4. Presionando el botón High (Alta), el avisador sonara una vez y el motor funcionara a velocidad alta.
5. Presionando el botón Light (Luz), las dos luces se encenderán. Presionandolo de nuevo, la luz se apagará.

Consejo para economizar energía

Adapte la velocidad al modo de cocción y al número de utensilios de cocina. Utilice, de preferencia, los fuegos posteriores de su tabla de cocción.

Desconecte el aparato antes de proceder al mantenimiento y limpieza del aparato. Un mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento y duración.

Atención No respeta

No respetar las instrucciones de limpieza del aparato y los filtros puede ocasionar incendios. Respete estrictamente las instrucciones de mantenimiento.

• LIMPIEZA DE LOS FILTROS MODULARES

Se deben limpiar cada 30 horas de utilización o aproximadamente una vez al mes como mínimo. La limpieza se puede hacer en el lava-vajillas, en posición vertical.

Utilice un cepillo, agua caliente y un detergente suave. Aclárelos y séquelos con cuidado antes de volverlos a colocar.

- Desmontaje del filtro modular

- Gire el asa integrada del filtro modular.

- Incline el filtro modular hacia abajo.

- CAMBIO DEL FILTRO DE CARBONO (en opción)

Cámbielo cada 120 horas de utilización aproximadamente.

- Quite los filtros modulares

- Gire el filtro de carbono para retirarlo

- Haga la operación contraria para colocar un nuevo filtro

- Vuelva a poner los filtros modulares

Para limpiar el exterior de la campana extractora utilice agua con jabón; no utilice cremas para fregar, ni detergentes corrosivos, ni estropajos o cepillos. Séquela con un trapo húmedo y suave.

• CAMBIO DE LA BOMBILLA

Atención Antes de re

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien desenchufándola o bien accionando el disyuntor.

Modelo con bombilla LED

-Quite la tulipa

- Cambie la bombilla LED

—Vuelva a colocar el conjunto realizando las operaciones en sentido inverso.

Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien desenchufándola o bien accionando el disyuntor.

• MANTENIMIENTO DEL APARATO

MANTENIMIENTO	QUÉ DEBE HACER	PRODUCTOS/ACCESORIOS A EMPLEAR
Carcasa y accesorios	No utilice nunca estropajos metálicos, productos abrasivos o cepillos demasiado duros.	Para limpiar el chasis y ojo de buey de iluminación, utilice exclusivamente productos de limpieza del comercio diluidos en agua, aclare después con agua y seque con un trapo suave.
Filtro modular	Este filtro retiene los vapores grasos y el polvo. Es el elemento que garantiza una parte importante de la eficacia de la campana.Si hubiera manchas persistentes, utilice una crema no abrasiva y aclare con agua limpia.	Límpielo con un producto de limpieza del comercio, aclárela abundantemente y séquela. La limpieza se puede hacer en el lavavajillas, en posición vertical(No poner en contacto con la vajilla sucia o con cubiertos de plata)
Filtro carbono activo	Este filtro retiene los olores y se debe cambiar al menos una vez al año, en función de su uso.Pida estos filtros a su vendedor (con la referencia indicada en la placa de características que se encuentra en el interior de la campana) y anote la fecha del cambio.

Para mantener el aparato en buen estado, le recomendamos que utilice los productos de mantenimiento Clearit.

Los conocimientos y la experiencia de los profesionales al servicio de los particulares

Clearit le propone productos profesionales y soluciones adecuadas para el mantenimiento cotidiano de sus aparatos electrodomésticos y su cocina.

Los podrá encontrar a la venta en su distribuidor habitual, junto con toda una línea de productos accesorios y consumibles.

SINTOMAS	SOLUCIONES
La campana no funciona ...	Compruebe que :• no hay un corte de corriente.• se ha seleccionado una velocidad.
El rendimiento de la campana es insuficiente...	Compruebe que :• la velocidad del motor que ha seleccionado es suficiente para la cantidad de humo y el vapor de agua producido.• la cocina esta suficientemente ventilada para que pueda entrar aire.• el filtro de carbono no esta gastado (campana en version reciclaje).
La campana se ha parado mientras estaba functionando.	Compruebe que :• no hay un corte de corriente.• no se ha activado el dispositivo de corte omnipolar.

6 / SERVICIO TÉCNICO ES

Las intervenciones que requiera la máquina deberán ser efectuadas:

- por el revendedor,

- o por cualquier profesional cualificado depositario de la marca.

Al llamar, mencione la referencia completa de la máquina (modelo, tipo y número de serie).

Estos datos figuran en la placa de identificación situada en la máquina.

ES 7 / Información sobre diseño ecológico/Ficha técnica de produc

Este dispositivo cumple con los reglamentos delegados (UE) 65/2014 y 66/2014 de la Comisión Europea sobre los requisitos de diseño ecológico y etiquetado energético de las campanas extractoras.

Símbolo Valor Unidad
Marca	Brandt
Número de modelo	AD1516X
Consumo de energía anual	AEC	88.2	kWh/annum
Índice de eficiencia energético	EEi	78.3	-
Índice de eficiencia de dinámica de fluidos	FDE	17.7	-
Índice de eficiencia de iluminación	LE	48.1	-
Eficiencia de filtración de grasa	GFE	84.9	-
Factor de aumento de tiempo	f	1.4	-
Flujo de aire volumétrico máximo de la campana	Q_max	641.8	m^3/h
Flujo de aire volumétrico en el mejor punto de eficiencia	Q_BEP	385.8	m^3/h
Presión estática en el mejor punto de eficiencia	P_BEP	291	P
Consumo de energía en el mejor punto de eficiencia	W_BEP	176.0	W
Consumo de energía nominal del sistema de iluminación	W_L	1.0	W
Iluminación media del sistema de iluminación	E_middle	48	Lux/W
Consumo de energía en modo apagado	P_o	0.00	W
Consumo de energía en modo de espera	P_s	--	W
Flujo de aire volumétrico en el ajuste de velocidad máxima en modo normal	-	621.6	m^3/h
Flujo de aire volumétrico en el ajuste de velocidad mínimo en modo normal	-	448.8	m^3/h
Flujo de aire volumétrico en modo intensivo/propulsor	-	--	m^3/h
Emisiones de potencia acústica en el ajuste de velocidad máxima en el modo normal	-	70	dB(Lwa)
Emisiones de potencia acústica en el ajuste de velocidad mínima en el modo normal	-	64	dB(Lwa)
Emisiones de potencia acústica en modo intensivo/propulsor	-	--	dB(Lwa)

7 / Información sobre diseño ecológico/Ficha técnica de produc

DES

Símbolo Valor Unidad

Marca	Brandt
Número de modelo	AD1519X
Consumo de energía anual	AEC	91.1	kWh/annum
Índice de eficiencia energético	EEi	80.5	-
Índice de eficiencia de dinámica de fluidos	FDE	17.5	-
Índice de eficiencia de iluminación	LE	52.0	-
Eficiencia de filtración de grasa	GFE	83.3	-
Factor de aumento de tiempo	f	1.4	-
Flujo de aire volumétrico máximo de la campana	Q_max	647.7	m^3/h
Flujo de aire volumétrico en el mejor punto de eficiencia	Q_BEP	384.0	m^3/h
Presión estática en el mejor punto de eficiencia	P_BEP	290	P
Consumo de energía en el mejor punto de eficiencia	W_BEP	176.8	W
Consumo de energía nominal del sistema de iluminación	W_L	1.0	W
Iluminación media del sistema de iluminación	E_middle	52	Lux/W
Consumo de energía en modo apagado	P_o	0.00	W
Consumo de energía en modo de espera	P_s	--	W
Flujo de aire volumétrico en el ajuste de velocidad máxima en modo normal	-	612.2	m^3/h
Flujo de aire volumétrico en el ajuste de velocidad mínimo en modo normal	-	452.4	m^3/h
Flujo de aire volumétrico en modo intensivo/propulsor	-	--	m^3/h
Emisiones de potencia acústica en el ajuste de velocidad máxima en el modo normal	-	71	dB(Lwa)
Emisiones de potencia acústica en el ajuste de velocidad mínima en el modo normal	-	66	dB(Lwa)
Emisiones de potencia acústica en modo intensivo/propulsor	-	--	dB(Lwa)

Brandt

EN 25

Dear Customer,

— Vip fi Iterelementet nedad.
