Tipo de producto	Campana extractora
Marca	Infiniton
Modelo	CMPT-T90S
Voltaje	220-240V~50/60Hz
Potencia nominal	333W
Potencia del motor	330W
Potencia de iluminación	2 x 1,5W
Flujo de aire	800 m³/h
Nivel de ruido	≤74 dB
Diámetro del conducto	150 mm
Tipo de filtro de grasa	Aluminio de alta densidad
Filtro de carbón	Opcional (no incluido)
Velocidades del ventilador	3 (Baja, Media, Alta)
Controles	Control por botón (varía según el modelo)
Distancia mínima desde la placa	65 mm
Tipo de instalación	Montaje en pared, con conducto
Apagado retardado	Apagado automático de 3 minutos
Iluminación	2 lámparas LED (conmutables)
Limpieza del filtro	Apto para lavavajillas (≤60°C)
Número máximo de fuegos	4

Preguntas frecuentes - CMPT-T90S Infiniton

¿Cómo limpio el filtro de grasa?

Retire el filtro de grasa de aluminio como se muestra en la Fig.11. Lávelo en un lavavajillas con detergente a una temperatura inferior a 60°C. No use detergentes abrasivos para evitar daños.

¿Cómo reemplazo el filtro de carbón?

El filtro de carbón es opcional y no está incluido. Para reemplazarlo, retire primero el filtro de grasa, luego gire el filtro de carbón hasta que encaje. Invierta el procedimiento para retirarlo. Reemplácelo cada 2-3 meses. Los filtros de carbón no se pueden lavar ni reciclar.

¿Cuál es la distancia mínima entre la placa y la campana?

La distancia mínima entre la superficie de apoyo para utensilios de cocina en la placa y la parte más baja de la campana es de 65 mm. Asegure una ventilación adecuada cuando use aparatos de gas.

¿Se puede usar la campana con placas de gas?

Sí, pero asegúrese de que la habitación esté adecuadamente ventilada. El aire no debe descargarse en un conducto de humos utilizado para gases. Siga las regulaciones locales para la descarga de aire.

¿Qué hace la función de apagado retardado de 3 minutos?

Presione el botón de encendido durante el funcionamiento para activar el apagado retardado. La campana funcionará durante 3 minutos más y luego se apagará automáticamente. El botón de encendido parpadeará para indicar este estado.

¿Cómo ajusto la velocidad del ventilador?

Use los botones de velocidad (Baja, Media, Alta) para seleccionar la velocidad deseada. Algunos modelos tienen una tecla Más/Menos para aumentar o disminuir la velocidad paso a paso. La pantalla digital muestra la configuración actual.

¿Qué debo hacer si la campana no funciona?

Verifique si el cable de alimentación está correctamente conectado. Si la luz está encendida pero el motor no funciona, las aspas pueden estar bloqueadas, o el capacitor o el motor pueden estar dañados. Consulte a un técnico calificado para reparaciones.

¿Cómo instalo la campana extractora?

Siga los pasos de instalación en el manual: fije la placa de instalación a la pared, cuelgue la campana, asegúrela con tornillos, conecte el tubo de escape y fije la chimenea. Asegúrese de que el enchufe sea accesible después de la instalación.

¿Cuáles son las especificaciones eléctricas?

La campana funciona a 220-240V~50/60Hz, con una potencia nominal de 333W (motor 330W, iluminación 2x1,5W). Debe conectarse a una toma de corriente con conexión a tierra.

¿El filtro de carbón está incluido con la campana?

No, el filtro de carbón no se suministra con el aparato. Es un accesorio opcional que se puede comprar por separado para el modo de recirculación.

MANUAL DE USUARIO CMPT-T90S Infiniton

01 Indice.... 1
02 Advertencias....2
03 Advertencias de seguridad......3
04 Instalación....4
05 Uso.... 7
06 Mantenimiento.... 10
07 Solución de problemas.... 11
08 Parametros principales....12
09 Residuos....12

• Este aparato puede ser usado por niños de 8 años en adelante y personas con discapacidades, las cuales deberían tener un responsable o una persona cualificada para guiarlos en su uso. El instructor debería comprobar que ellos pueden utilizar el aparato sin peligro para ellos o para su alrededor. Los niños no deberían jugar con este aparato. La limpieza y mantenimiento no debe ser realizada por niños sin supervisión. Si el cable de corriente está roto, este debe ser remplazado por servicio técnico o personal cualificado.
• La habitación debe estar correctamente ventilada cuando se usa al mismo tiempo que otros aparatos de gas.
• El filtro está hecho de aluminio de alta densidad.
• Por favor no use detergentes corrosivos para la limpieza. El correcto funcionamiento de la unidad depende de la regularidad con la que se realice el mantenimiento.
• Para proteger el cuerpo principal de acumulación de suciedad por un largo tiempo, la campana debería ser limpiada con agua caliente cada dos meses.
• Hay riesgo de incendio, si la limpieza no se realiza de acuerdo con las instrucciones.
• El conducto de evacuación no debe estar conectado a otros que se utilicen para el escape de humos de aparatos de gas u otros combustibles.
• La distancia mínima entre la superficie de soporte de las ollas sobre la placa de cocción y la parte más baja de la campana de la cocina es de 650 mm.

• PELIGRO: Se puede calentar cuando se está usando la cocina.

• Este aparato no debe ser usado por niños o personas con deficiencias sin supervisión.

• Los niños deberían tener supervisión para asegurar que no jueguen con este aparato.
• Conecte el cable de alimentación a una toma de tierra.
• La campana es solo para uso doméstico, no para barbacoas, asadores y otros fines comerciales.
• La campana y su filtro debe limpiarse regularmente de acuerdo con sus instrucciones.
• No permita que el aceite se derrame por la parte inferior del aparato.
• Si encuentra cualquier disconformidad en el aparato, por favor llame al departamento postventa.
• Por favor tenga la cocina bien ventilada.
• Asegúrese que para cualquier mantenimiento o limpieza, la corriente esté desconectada.
• Si el cable de corriente está roto, éste debería ser remplazado por un técnico, o persona cualificada para evitar cualquier descarga eléctrica.
• Si el enchufe o el cable está dañado, por favor llame al servicio post- venta.
• Hay riesgo de incendio, si la limpieza no se lleva a cabo de acuerdo con el manual de instrucciones.
• En caso de cable de conexión dañado, por favor, consulte con el fabricante, servicio post- venta, personal de servicio u otros técnicos cualificados.
• Utilice el aparato de acuerdo con las instrucciones para evitar cualquier riesgo de incendio.

• Siga las leyes locales para la evacuación de aire.

• No puede compartir el mismo tubo de ventilación de aire con otro aparato tal como tuberías de gas, calefacción...

• La flexión del tubo de ventilación debe ser ≥120°, paralelo o por encima del punto de arranque y debe ser conectado a la pared externa.
• Por favor, asegúrese de que la placa de sujeción esta colocada horizontalmente para evitar la excesiva acumulación de grasa en uno de los extremos.

• Después de la instalación, asegúrese que el enchufe se puede sacar si es necesario.

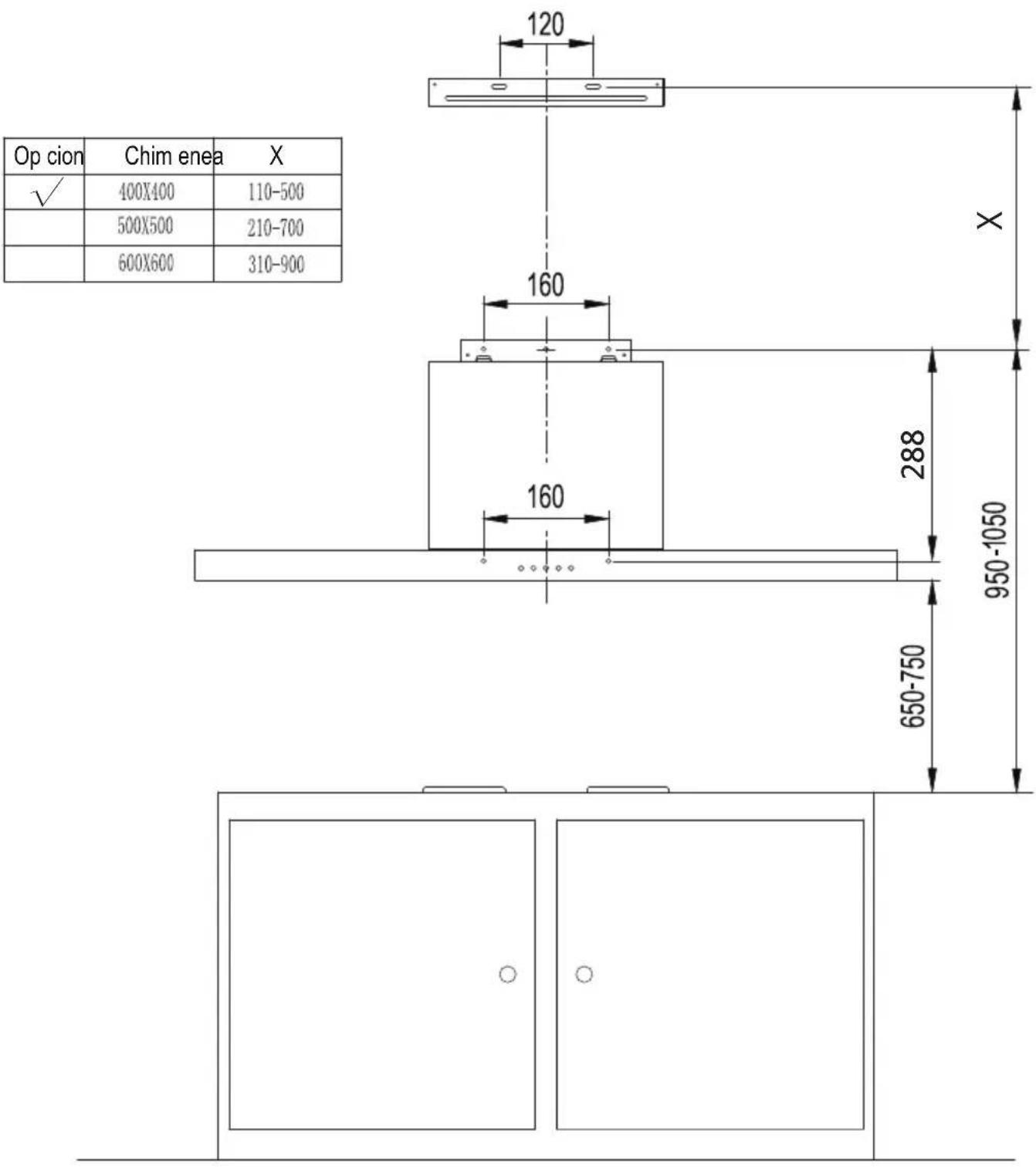

• La campana extractora debería ser colocada 650-750 mm por encima de la superficie de cocción por seguridad y buen rendimiento.
• Asegúrese que la habitación está adecuadamente ventilada cuando la campana extractora está funcionando.

Fig.2

Fig.3

Instalación

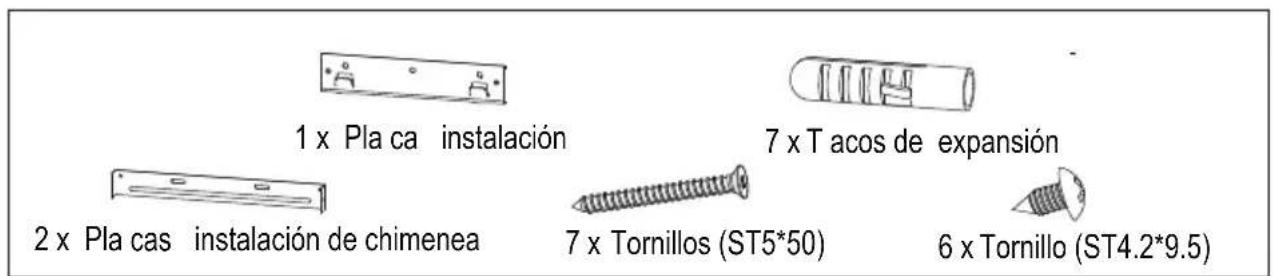

• Accesorios. Mire la Figura 3. (Tipo y cantidad de accesorios incluidos)

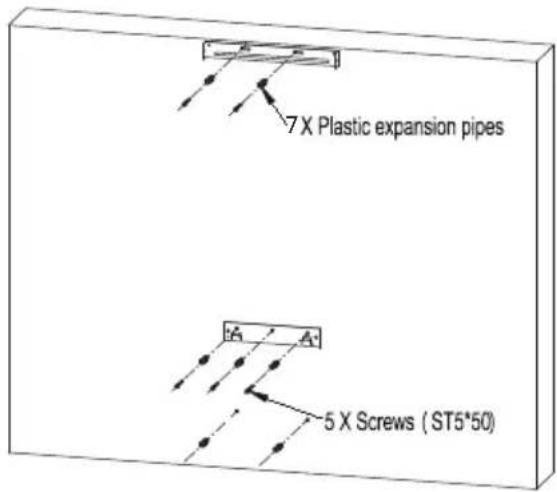

• Fije la placa de montaje y la placa de instalación de la extensión de la chimenea, Ver Fig.4
• Cuelque la campana en la placa de instalación. Mire la Figura 5.
• Fije el tubo de extracción al cuerpo principal de la campana. Abra el filtro y apriete los tornillos (ST5*50) para evitar que la campana se deslice accidentalmente de la placa de instalació n. Ver Fig. 6.
• Conecte la placa de instalación a la chimenea. Mire la Figura 7
• Fije el plato de instalación de la chimenea. Mire Figura 8.
  • Fije la extensión de la chimenea. Mire Figura 9

Fig.10.1

Uso

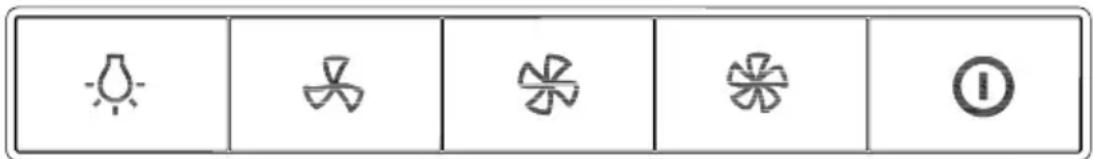

Ajuste de velocidad.Mire Fig 10.1 (Para algunos modelos)

• Presione el botón Stop, el motor se parará.
• Presione el botón de velocidad baja, el motor irá a una velocidad baja.
• Presone el botón de velocidad media, el motor irá a una velocidad media.
• Presone el botón de velocidad alta, el motor irá a una velocidad alta.
• Presione el botón de luz, las dos luces se enchufaran.
• Presione de nuevo, y las luces se apagan.

Ajuste de velocidad. Mire la Fig.10.2(Para algunos modelos)

- Después de conectar, sonará un pitido para avisar que la campana extractora se ha conectado a la electricidad.

Después de la conexión:

• Presione el botón Potencia, control potencia: bajo el estado de standby, presione este botón, el motor irá a una velocidad media, y la luz para enchufar y bajar velocidad se iluminará; bajo el estado de funcionamiento, presione este botón, la campana entrará 3 min en estado de parada, presione de nuevo y bajo este estado se apagará.
• Presione el botón de la Luz, la luz de control se enciende y apaga independientemente sin necesidad de ningún botón de ayuda. Presione una vez, la luz se enchufará. Presione de nuevo, se apagará.
• Presione el botón Alto, válido bajo el estado de funcionamiento. Mientras funcione a media o baja velocidad, presione este botón, la campana entrará en el modo de velocidad alto. Si ya funcionaba en este modo, la pulsación de este botón no tendrá efecto. En el estado de 3 minutos de parada, presiónalo, la campana cancelará la parada y entrará en el modo de velocidad alto.
• Presione el botón Bajo, válido bajo el estado de funcionamiento. Mientras funcione en el modo alto o medio, presione este botón, la campana entrará en el modo de velocidad bajo. Si ya funcionaba en el modo bajo, presionar este botón no tendrá efecto. Bajo el estado de 3 minutos de parada, presiónelo, la campana cancelará el modo de estado de parada y entrará en el modo de velocidad bajo.

Ajuste de velocidad. Mire la Figura.10.3 (para algunos modelos)

Después de conectar la campana, sonará un timbre y todas las luces se encienden durante un segundo indicando que se ha enchufado.

Bajo la condición de campana encendida:

• Tecla de potencia: controle la potencia del motor, bajo el estado de espera, presione el botón de la potencia, la luz se enchufa, el motor comienza a baja velocidad, la pantalla digital muestra Setting. En funcionamiento, presione una vez el botón de encendido y tras 3 minutos de retraso se apagará, si por el contrario, presionas dos veces el botón de encendido se apagará al instante.
• Tecla de luz: Independientemente de que la luz de control esté enchufada o apagada, no tendrá efecto en otros modos de funcionamiento. Presione una vez, la luz se enchufará, mientras la luz de la llave esta enchufada, presione de nuevo, la luz se apaga y la llave también.
• Llave Plus (+): En funcionamiento, presione plus(+) una vez, la velocidad del motor se incrementa un ajuste, en la pantalla digital aparecerá el correspondiente ajuste.
• Llave minus (-): En funcionamiento, presione "minus" una vez, la velocidad del motor disminuirá un ajuste, en la pantalla digital aparecerá el correspondiente ajuste.

Luz

Minus

Pantalla digital

Plus

Potencia

Fig.10.3

Limpieza de filtros

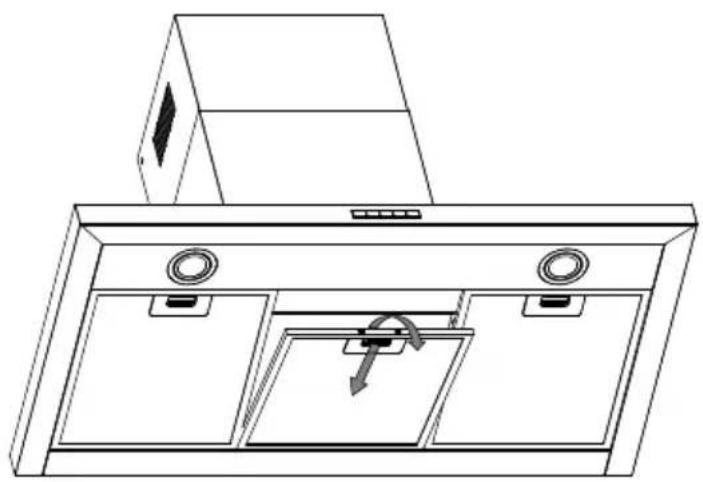

● Mueva los filtros de acuerdo a la Figura.10
- Ponga dentro de un lavavajillas con detergente, configurando una temperatura inferior a 60°C.
- Por favor no use detergentes abrasivos para no dañar la campana.
- Asegúrese que la campana está desconectada antes de limpiarla

Sustitución de los filtros de carbono(opcional)

● Mire la Figura.10 para quitar los filtros.
- Los filtros se encuentran en ambos extremos del motor. Gire los filtros de carbono hasta que ellos estén bloqueados.Mire la Fig.11
- Debería ser remplazado aproximadamente 2-3 meses después de su uso.
- El filtro de carbono no puede ser limpiado ni reciclado.
- El filtro de carbono no se suministra con el aparato.

FALLO CAUSA SOLUCION
Se encienden las luces, pero el motor no funciona	Las aspas están bloqueadas.
	El condensador está deteriorado.	Sustituir el condensador.
	El motor está deteriorado.	Sustituir el motor.
	El cable interno del motor está desconectado. Se puede producir un olor desagradable.	Sustituir el motor.
Luces y motor no trabajan	Aparte de lo anterior, revise lo siguiente:
	Luz deteriorada.	Reemplace las luces.
	Rotura del cable de alimentación.	Conecte los cables según el esquema eléctrico.
Fuga de aceite	La salida y entrada de ventilación no están bien selladas.	Desmonte la salida y séllela con pegamento.
	Fugas en la conexión de la sección y la cubierta en forma forma de U.	Tome la sección en forma de U y séllela con jabón o pintura.
Vibración	Las aspas, si están dañadas, pueden provocar vibraciones.	Remplace las aspas
	El motor no está bien apretado.	Fije el motor con fuerza.
	La campana no está fijada correctamente	Fije la campana con fuerza.
Aspiración insuficiente	La distancia entre la campana y la vitrocerámica es demasiado larga.	Reajuste la distancia
	Demasiada ventilación o puertas y ventanas abiertas.	Elija un nuevo lugar para instalar el aparato o cierre algunas puertas/ventanas.
Pendiente en la máquina.	Los soportes de fijación no están correctamente fijados.	Fije los tornillos con fuerza y en horizontal.
	Los tornillos que sostienen no están correctamente fijados.	Fije los tornillos con fuerza y en horizontal.
Voltaje	220-240V~50/60Hz
Potencia	333W
Potencia de iluminación	2 X 1.5W
Potencia del motor	330W
Diámetro del tubo de aire	150 mm
Flujo de aire	800m3/h
Ruido	≤74dB

El parametro del aire está testado bajo unas condiciones entre 230V \~50Hz cuando el voltaje sea 220-240V y 50/60 Hz sin filtros de carbono.

Diagrama Eléctrico:

- La etiqueta del diagrama eléctrico se encuentra en el cuerpo principal del producto.

Desecho

Por favor, al desechar este producto hágalo conforme a las directrices locales, este producto se debe de llevar a un punto verde para su eliminación. Evitando con ello problemas para el medio ambiente y la salud de las personas. En caso de dudas póngase en contacto con su punto de venta, su ayuntamiento o la empresa de recogida de residuos de su localidad.

Proceso correcto de desecho de este producto

Según la directiva Waste of Electrical and Electronic Equipment (WEEE), los residuos WEEE han de recogerse y tratarse por separado. Si, en el futuro, necesita desprenderse de este producto, NO lo ponga en los residuos domésticos, envielo a los puntos de recogida WEEE si existen

CERTIFICACION CE

Se ha determinado que este producto cumple con la Directiva de Baja Tension (2006/95/EC), la Directiva de Compatibilidad Electromagnetica (2004/108/EC) y la Directiva RoHS (2011/65/UE).

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo [e-mail] o en la web: www.infiniton.es

SERVICIO TÉCNICO

Si tiene alguna duda con este dispositivo, póngase en contacto con nosotros: e-mail: [e-mail]

web: www.infiniton.es

También puede ponerse en contacto con nuestro servicio técnico oficial - MEGAEXIT, S.L.

tel.:[phone]

e-mail reparaciones: [e-mail]

web: www.megaexit.com
