XRBR904BS - Refrigerador AMANA - Manual de uso y guía de instrucciones gratis

Marca	Amana
Modelo	XRBR904BS
Tipo de producto	Refrigerador-congelador
Alimentación eléctrica	220-240 V, 50 Hz, 10 A, circuito independiente con toma de tierra
Rango de temperatura ambiente	13 a 43 °C
Temperatura recomendada del congelador	-17 a -16 °C
Temperatura recomendada del refrigerador	3 a 4 °C
Espacio libre necesario	5 mm en los lados, 13 mm en la parte superior y trasera (para modelos >60 cm de profundidad)
Bandejas	Bandejas de ancho completo, antiderrame Spillsaver, deslizantes Easy Glide (según modelo)
Cajones	Cajón para verduras con control de humedad, cajón para fiambres con control de temperatura, cajón para refrigerios
Almacenamiento en puerta	Mantequera y quesera, balconetas ajustables, retenedores de puerta extraíbles, porta botellas/soporte de latas
Iluminación	Bombilla de 40 W máx. en los compartimentos del refrigerador y congelador
Máquina de hielo	Disponible en kit (según modelo)
Nivelación	Tornillos de ajuste delanteros y traseros, inclinación de 6 mm hacia atrás recomendada
Mantenimiento	Limpieza exterior con bicarbonato de sodio, interior con detergente suave; serpentines del condensador accesibles a través de la rejilla inferior
Seguridad	Instrucciones de seguridad importantes: desconectar antes de limpiar, quitar las puertas antes de desechar
Garantía	Reparación por un técnico autorizado, proporcionar modelo y número de serie
Piezas de repuesto	Disponibles a través del fabricante o del minorista; necesarias para manijas, bandejas, etc.
Ruidos normales	Chasquidos, gorgoteos, zumbidos, ronroneos, silbidos – normales para el funcionamiento
Peso bruto estimado	Aproximadamente 100-120 kg (no especificado)

Preguntas frecuentes - XRBR904BS AMANA

¿Cómo instalar el refrigerador Amana XRBR904BS?

La instalación debe ser realizada por un ingeniero calificado. Es necesario medir la abertura, quitar las manijas si es necesario, y conectar la alimentación eléctrica (220-240 V, 10 A) y el suministro de agua para la máquina de hielo. Prever un espacio libre de 5 mm en los lados y 13 mm en la parte superior y trasera para modelos profundos. Usar un nivel y ajustar los tornillos de nivelación para una inclinación de 6 mm hacia atrás.

¿Cómo ajustar la temperatura del refrigerador y del congelador?

Los controles se encuentran en la parte superior de cada compartimento. Ajuste ambos controles a 4 para una configuración inicial. Espere 24 h para estabilizar. Verifique con un termómetro: congelador entre -17 y -16 °C, refrigerador entre 3 y 4 °C. Ajuste en incrementos de un dígito y espere de 5 a 8 h.

¿Qué hacer si la temperatura de los alimentos es demasiado alta?

Verifique primero el cierre de las puertas (sin obstáculos, juntas limpias). Asegúrese de que el refrigerador esté nivelado. Limpie las serpentines del condensador. Ajuste los controles de temperatura si es necesario. Reduzca la frecuencia de apertura de puertas.

¿Cómo limpiar el interior y exterior del refrigerador?

Para el exterior texturizado, use 4 cucharadas de bicarbonato de sodio por litro de agua tibia. Para el acero inoxidable, una esponja suave con agua jabonosa. El interior se limpia con un detergente suave. No use abrasivos, amoniaco, lejía ni estropajos metálicos. Retire las bandejas y cajones para una limpieza profunda.

¿Por qué hay ruidos inusuales?

Los siguientes ruidos son normales: chasquidos (compresor, temporizador de descongelación), gorgoteos (refrigerante), zumbidos (válvula de agua), ronroneos (compresor), silbidos (elemento calefactor). Si el refrigerador vibra, verifique la nivelación. Si el ruido de la máquina de hielo persiste sin agua, levante el brazo detector a la posición de apagado.

¿Cómo quitar e instalar las bandejas Spillsaver?

Para las bandejas de ancho completo: desenganche del soporte trasero y tire. Reinstalación: inserte los ganchos y baje. Para las bandejas Spillsaver Easy Glide: levante para sacar. La bandeja de vidrio se puede retirar completamente tirándola fuera del marco. Manipule con cuidado ya que el vidrio templado puede romperse.

¿Cómo invertir el sentido de apertura de las puertas?

Contacte a un ingeniero calificado. Será necesario quitar las manijas y las bisagras, luego reposicionarlas al otro lado. Los tapones de la puerta deben moverse a los orificios de tornillo restantes. Siga las instrucciones detalladas en el manual para la extracción de las manijas delantera y trasera.

¿Qué hacer si el refrigerador tiene un olor persistente?

Retire todos los alimentos y desconecte el aparato. Limpie el interior con un detergente suave, insistiendo en las hendiduras. Enjuague y seque. Coloque carbón activado o bicarbonato de sodio en los compartimentos. Use hojas de periódico arrugadas para absorber olores. Deje actuar de 24 a 48 h.

¿Cómo mantener la máquina de hielo?

Asegúrese de que la presión de agua esté entre 1,38 y 6,9 bares (recomendado 2,4 bares con filtro). Use un tubo de cobre para la conexión. Si se forma hielo en el tubo, verifique la temperatura del congelador (idealmente -18 °C). Los grifos autoperforantes pueden obstruir la tubería. Limpie regularmente la bandeja de hielo.

¿Dónde encontrar los números de modelo y de serie?

Se encuentran en la placa de características ubicada en la pared de la sección de alimentos frescos. Anote el número de modelo (XRBR904BS), el número 'P' y el número de serie. Esta información es necesaria para contactar al técnico autorizado en caso de necesitar servicio postventa.

MANUAL DE USUARIO XRBR904BS AMANA

Por favor lea alentamente este Manual del Usuario. Este manual le proporciona información sobre el mantenimiento adecuado.

La reparación bajo garantía debe ser efectuada por un técnico autorizado. El fabricante además recomienda ponerse en contacto con un técnico autorizado si se necesita reparación después de la expiración de la garantía. Para ubicar un técnico autorizado, póngase en contacto con su distribuidor.

Cuando se ponga en contacto con su distribuidor, por favor proporcione la siguiente información. La información sobre el producto se encuentra en la placa de serie situada en la pared del frigorífico.

Número de Modelo: ____

Número "P": ____

Fecha de Compra: ____

Nombre del Distribuidor: ____

Dirección del Distribuidor:

No. de Teléfono del Distribuidor:

CÓMO OBTENER REPUESTOS Y SERVICIOS

Si tiene problemas antes de efectuar llamadas de servicio innecesarias, consulte la sección "Antes de Solicitar Servicio" del Manual del Usuario.

Su nuevo frigorífico fué diseñado y fabricado cuidadosamente bajo estrictas normas de calidad por lo cual debe proporcionarle un funcionamiento satisfactorio y seguro. Sin embargo, como cualquier aparato mecánico, puede ocasionalmente requerir ajuste, repuesto o mantenimiento. Si alguna vez necesita ayuda, por favor póngase en contacto con el distribuidor donde compró el frigorífico.

Proporcione la siguiente información:

• Modelo
• Número de fabricación
• Número de serie y todos los otros datos que aparecen en la placa de serie del modelo.
• Explique brevemente su problema.

Puede anotar esta valiosa información en el espacio provisto en el lado izquierdo de la página.

¡CONSERVE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA!

Conserve este manual y su recibo de venta en un lugar seguro en caso de que necesite servicio bajo la garantía.

¿QUÉ SUCEDE SI ESTAS CARACTERÍSTICAS SON DISTINTAS A LAS DE MI MODELO?

Este manual tiene por objeto mostrarle una variedad de características que están disponibles en la línea de productos. Si desea comprar otros artículos disponibles para su frigorífico, por favor póngase en contacto con su distribuidor.

CONTENIDO

Introducción....42

Indice....42

Información importante sobre seguridad ....43

Instalación de su frigorífico ....44-45

Controles de temperatura....46

Características del frigorífico 47-48

Características del congelador 49

Cuidado y limpieza....50-51

Sonidos normales de funcionamiento....52

Antes de solicitar servicio....53-54

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

RECONOZCA LOS SIMBOLOS DE SEGURIDAD, ADVERTENCIAS, ETIQUETAS

PELIGRO

PELIGRO - Riesgos inmediatos que CAUSARAN lesión personal grave o mortal.

ADVERTENCIA

ADVERTENCIA - Peligros o prácticas no seguras que PODRIAN causar lesión personal grave o mortal.

ATENCION

ATENCION - Peligros o prácticas no seguras que PODRIAN causar lesión personal menos grave.

INFORMACIÓN SOBRE LAS INSTRUCCIONES DE SEGURIDAD

Las advertencias e instrucciones importantes sobre seguridad que aparecen en este manual no están destinadas a cubrir todas las posibles circunstancias y situaciones que puedan ocurrir. Se debe ejercer sentido común, precaución y cuidado cuando instale, efectúe mantenimiento o cuando use este frigorífico.

Siempre póngase en contacto con su distribuidor, agente de servicio o fabricante si surgen problemas o situaciones que usted no comprenda.

PELIGRO

A fin de reducir el riesgo de lesión o muerte, siga las precauciones básicas incluyendo las siguientes:

Como deshacerse debidamente de su frigorífico

IMPORTANTE: Los problemas de atrapamiento y asfixia de los niños no han quedado relegados al pasado. Los frigoríficos desechados o abandonados son peligrosos - "aunque sólo se dejen unos días". Si va a deshacerse de su frigorífico antiguo, por favor siga las siguientes instrucciones para ayudar a prevenir accidentes.

Antes de deshacerse de su frigorífico o congelador antiguo:

➤ Retire las puertas.
➢ Deje las bandejas en su lugar de modo que los niños no puedan entrar fácilmente.

INSTALACIÓN DEL FRIGORÍFICO

Estas instrucciones son proporcionadas para ayudarle a instalar su frigorífico. El fabricante no asume ninguna responsabilidad por la instalación incorrecta.

COMO PROCEDER...

La conexión de este frigorífico debe ser realizada por un técnico cualificado de acuerdo con estas instrucciones de instalación. Mida la abertura de la puerta y la profundidad y ancho del frigorífico. Retire las manijas o puertas si es necesario. El técnico además debe hacer lo siguiente:

1. Observar todos los reglamentos de conexión de la compañía eléctrica y de la compañía de agua locales.
2. Realizar la conexión del suministro de agua antes de la conexión del suministro eléctrico.

La reparación o reemplazo del cordón eléctrico debe ser efectuada por un técnico cualificado.

1. Enchufe el frigorífico en un tomacorriente puesto a tierra con un circuito separado de 220-240 voltios, 50Hz., 10 A.
2. Proteja el piso con cartón o alfombras.

3. Deje un espacio libre de 5 mm en los costados del frigorífico y para los modelos de más de 60 cm de profundidad, deje un espacio libre de 12,7 mm en la parte superior y posterior del frigorífico.

4. Modelos de 60 cm de profundidad. Recorte las esquinas de la encimera en un ángulo de 45° si ésta sobresale 25 mm.

COMO RETIRAR LA BASE DE MADERA

ATENCION

Para evitar lesiones personales o daños materiales, dos personas deben retirar la base de madera.

1. Coloque cinta adhesiva protectora en las puertas para evitar que se abran inesperadamente.
2. Deslice la carretilla de mano debajo del costado del frigorífico.
3. Envuelva el frigorífico con una frazada o acolchado. Pase la correa alrededor del frigorífico. Coloque los protectores de espuma del embarque que se encuentran en la caja de cartón debajo de la correa. Apriete firmemente la correa.
4. Baje la carretilla de mano hasta el piso con las asas de la carretilla en la parte inferior.
5. Retire los dos pernos superiores del larguero.
6. Coloque el frigorífico y la carretilla en posición vertical. Retire la correa.
7. Deslice la carretilla debajo del costado opuesto del frigorífico.
8. Repita desde el paso 3 hasta el 5.
9. Retire la base de madera.
10. Coloque nuevamente el frigorífico y la carretilla en posición vertical y retire la carretilla.

IMPORTANTE: No deje el frigorífico sobre su costado más tiempo que el necesario para retirar los pernos.

INSTALACIÓN DE LA MANIJA DELANTERA DEL FRIGORÍFICO

Si está instalando las manijas por primera vez, la manija del frigorífico se puede colocar en la sección de alimentos frescos. La moldura de la manija se encuentra en el paquete de los documentos.

➢ Retire del frente de la puerta los tornillos de cabeza hexagonal de 14 " (6,4 mm) con una llave de tuercas.

- Si está cambiando de lado la puerta, retire los tapones del lado opuesto de la puerta e insértelos en los agujeros de los tornillos.

➢ Alinee los agujeros de las manijas con los agujeros de los tornillos e

instale las manijas con los dos tornillos hexagonales que se retiraron anteriormente.

Ubique la moldura de la manija en el paquete de los documentos e instálela sobre la parte superior e inferior de la manija.

- Asegure la moldura superior de la manija con el tornillo restante retirado anteriormente.

- Coloque a presión la moldura inferior sobre la parte inferior de la manija.

INSTALACIÓN DE LA MANIJA DEL CONGELADOR

Si está instalando la manija por primera vez, encontrará la manija en el paquete de los documentos dentro del frigorífico.

➢ Retire los tornillos de cabeza Phillips del borde superior de la puerta del congelador que está opuesto al lado de las bisagras.

- Conserve los tornillos para reinstalarlos posteriormente.

- Si está cambiando de lado la puerta del congelador, retire los tapones del borde superior de la puerta e insértelos en los agujeros de los tornillos.

Alinee los agujeros de las manijas con los agujeros de los tornillos en el borde

superior e instale utilizando los dos tornillos que se retiraron anteriormente.

INSTALACIÓN DEL FRIGORÍFICO, CONT.

COMO RETIRAR Y REINSTALAR LAS PUERTAS Y BISAGRAS

Póngase en contacto con un técnico cualificado para llevar a cabo esta tarea.

COMO RETIRAR LA MANIJA DELANTERA DEL FRIGORÍFICO

➢ Retire la moldura de la manija superior sacando el tornillo superior de la manija.

- Conserve la moldura y el tornillo para su colocación posterior.

➢ Levante la moldura de la manija con un destornillador de punta plana envuelto en cinta adhesiva protectora.

- Conserve la moldura para su colocación posterior.

➢ Retire los dos tornillos restantes de la manija y retire la manija.

- Conserve los tornillos para su colocación posterior.

NOTA: Se dispone de juegos de manija de montaje lateral para algunos modelos. Por favor consulte los detalles con su distribuidor.

DESMONTAJE DE LA MANIJA DEL CONGELADOR

Puede que sea necesario el desmontaje de las manijas cuando el frigorífico deba pasar por espacios estrechos o cuando invierta la puerta.

➢Retire los tornillos de la manija con un destornillador Phillips.

- Conserve los tornillos para su colocación posterior.

NIVELACIÓN DEL FRIGORÍFICO

ATENCION

Para evitar daño a las paredes y al piso, proteja los revestimientos de piso de vinilo u otros revestimientos poco duros con cartón, alfombras u otro material protector.

Para evitar daño o rotura del perno de ajuste, no use herramientas eléctricas para corregir la nivelación.
NO ajuste el frigorífico hacia abajo hasta donde la base del frigorífico que contiene el condensador quede descansando sobre el piso. Al hacer esto se pueden dañar los componentes inferiores.

HERRAMIENTAS NECESARIAS:

• Destornillador de punta hexagonal de 3/8" (9,5 mm)
  • Nivel

• Retire la rejilla inferior y la cubierta de las bisagras inferiores.

1. Gire ambos tornillos de ajuste delanteros (A) a la derecha para elevar y a la izquierda para bajar.

1. Gire ambos tornillos de ajuste traseros (B) a la derecha para levantar y a la izquierda para bajar.

1. Verifique con el nivel que haya una inclinación de 6 mm hacia la parte trasera para el cierre adecuado de las puertas.
   Si el frigorífico está alineado y estable, vuelva a colocar la rejilla inferior.

PARA LOS MODELOS CON CAJON DESMONTABLE SOLAMENTE:

1. Gire ambos tornillos niveladores a la derecha hasta que queden firmes contra el piso. Gire los tornillos de ajuste de los rodillos 2 o 3 veces a la izquierda, de modo que el peso completo del frigorífico descanse en los tornillos niveladores.

Tornillo de Ajuste del Rodillo

1. Vuelva a colocar la rejilla inferior y la(s) cubierta(s) del soporte. Vea las marcas en el lado interior de la rejilla para asegurar su instalación correcta.

- Primero coloque a presión la porción inferior. Empuje la parte superior de la rejilla hasta que la porción superior entre a presión en su lugar.

¿QUÉ HACER SI EL FRIGORÍFICO SE BALANCEA?

➢ Gire a la derecha el tornillo de ajuste posterior para elevar la esquina que se balancea.
Vuelva a instalar la rejilla inferior.

CONTROLES DE LA TEMPERATURA

Este frigorífico está diseñado para funcionar a una temperatura ambiente de 13° a 43° C.

AJUSTE INICIAL

Ubique los controles del frigorífico situados en la parte superior del compartimento de los alimentos frescos y los controles del congelador en la parte superior del compartimento del congelador. Coloque ambos controles en el número 4.

IMPORTANTE: Ninguno de los dos compartimentos enfriará si el control del congelador está en la posición 'OFF' (Apagado).

➢ Espere 24 horas para que la temperatura se estabilice.

AJUSTE DE LA TEMPERATURA

➢ Verifique si la temperatura del congelador está entre -17° - 16°C.

- Si el congelador está demasiado tibio, gire el control al siguiente número más alto.

- Si el congelador está demasiado frío, gire el control al siguiente número más bajo. Espere de 5 a 8 horas para que los ajustes surtan efecto.

➢ Verifique si la temperatura del compartimento de alimentos frescos está entre 3° y 4° C.

- Si el compartimento está demasiado tibio, gire el control al siguiente número más alto.

- Si el compartimento está demasiado frío, gire el control al siguiente número más bajo. Espere de 5 a 8 horas para que los ajustes surtan efecto.

• 2 termómetros que midan desde -21° a 10°C

• 2 vasos

CONGELADOR

Coloque el termómetro en un vaso de vidrio con aceite vegetal en el medio del congelador y continúe con los ajustes de la temperatura.

IMPORTANTE: Siempre realice primero los ajustes de la temperatura en el congelador.

FRIGORIFICO

Coloque un termómetro en un vaso con agua en medio del frigorífico y continúe con los ajustes de la temperatura.

Para evitar lesiones personales o daño material, observe lo siguiente:

Asegúrese de que la bandeja esté firme antes de colocar artículos sobre ella.
➢ Manipule con cuidado las bandejas de vidrio templado. Las bandejas pueden quebrarse repentinamente si son melladas, rayadas o expuestas a cambios súbitos de temperatura.

BANDEJAS A TODO EL ANCHO

Para retirar las bandejas:

Desenganche la bandeja del conjunto de las barras traseras y tire de ella hacia afuera.

Para reinstalar las bandejas:

➢ Inserte los ganchos de la bandeja en el conjunto de las barras traseras y bájela hacia su lugar.

BANDEJAS SPILLSAVER™

Las bandejas fijas Spillsaver™ controlan los derrames para facilitar la limpieza.

Para retirar las bandejas:

➢ Levante hacia arriba y hacia afuera.

Para reinstalar las bandejas:
➢ Invierta el procedimiento anterior.

BANDEJAS SPILLSAVER™ EASY GLIDE™ (MODELOS SELECTOS)

Las bandejas Spillsaver™

Easy Glide™ se

caracterizan por su fácil limpieza debido a que son deslizables

hacia afuera para alcanzar los artículos que están en la parte posterior. Para facilitar la limpieza, la bandeja de cristal puede ser retirada tirándola completamente hacia afuera y sacándola fuera del marco.

Para retirar la bandeja y el marco:

➢ Levante hacia arriba y hacia afuera.
Para reinstalar la bandeja y el marco:
➢ Invierta el procedimiento anterior.

EXTENSIONES POSTERIORES DE LA BANDEJA

(MODELOS SELECTOS)

Las extensiones posteriores de la bandeja ayudan a evitar que los artículos se caigan por la parte trasera dela bandeja.

Para retirar la extensión de la bandeja:

➢ Tire de la extensión derecho hacia arriba desde la parte posterior de la bandeja.

Para reinstalar la extensión de la bandeja:

➢ Inserte las lengüetas de la extensión en los agujeros del marco de la bandeja.

ALMACENAMIENTO EN LA PUERTA

El compartimento de productos lácteos ofrece almacenamiento conveniente para tales artículos como la mantequilla, yogurt, queso, etc.

Este compartimento es ajustable y se encuentra en la puerta. Puede moverse a varios lugares diferentes para acomodarse a sus necesidades de conservación de alimentos.

Para retirar:

➢ Abra la puerta del compartimento de productos lácteos, tire de él hacia arriba e inclínelo para sacarlo.

Para reinstalar:

➢ Invierta el procedimiento anterior.

ANAQUELES DE LAS PUERTAS

Los anaqueles de las puertas pueden ajustarse para satisfacer las necesidades de almacenamiento individuales.

Para retirar los anaqueles:

➢ Deslice el anacuel hacia arriba y tire de él hacia afuera.

Para reinstalar los anaqueles:

Invierta el procedimiento anterior.

RETENEDOR DE BOTELLAS EN LA PUERTA

El retenedor de botellas almacenados en la puerta puede ser retirado para facilitar la limpieza.

Para retirar:

➢ Deslice el retenedor hacia arriba y tire de él hacia afuera.
Para reinstalar:
▶ Invierta el proceso anterior.

La bandeja para botellas de vino/latas de refrescos se puede colocar en el fondo de la mayoría de los cajones.

Las botellas de cerveza se pueden colocar en forma transversal o una sola botella puede ser colocada en la depresión central. Las latas

pueden también ser guardadas como se muestra en la ilustración.

CAJONES

VERDULEROS CON CONTROL DE HUMEDAD

El verdulero mantiene los productos frescos por más tiempo ofreciendo un ambiente con humedad regulable.

Los controles del verdulero regulan la cantidad de humedad en el cajón. Use un ajuste bajo para los productos con cáscaras. Use un ajuste alto para los productos con hojas.

'LOW' (Bajo)

• manzanas • uvas
  • coliflor • naranjas
• maíz - calabacines
• pepinos

'HIGH' (Alto)

• espárragos • hierbas frescas
• brócoli - bretones
• coles - lechuga
• apio • espinaca

Cuando guarde las verduras y frutas en los cajones con control de humedad:

NO lave los productos antes de colocarlos en los cajones. Cualquier humedad adicional que se agregue a los cajones puede deteriorarlos prematuramente.
NO forre los verduleros con papel de toalla ya que las toallas retienen humedad.
➢ Siga cuidadosamente las instrucciones de control. Los ajustes de control incorrectos pueden dañar los productos.

Los cajones de fiambres/verduleros y de alimentos frescos están equipados con un control de temperatura variable que mantiene la temperatura del compartimento hasta 3° C más fría que la temperatura del frigorífico. Este cajón puede ser usado para almacenar fiambres o productos agrícolas adicionales.

Controles

Los controles del sistema de fiambres/verduras y alimentos frescos regulan la temperatura del aire en los cajones. Ajuste el nivel del control en 'cold' (frío) para proveer temperatura normal en el frigorífico para productos agrícolas que tienen cáscara. Use el ajuste 'coldest' (más frío) para carnes u otros fiambres fríos.

NOTA: El aire frío dirigido al sistema de fiambres/verduras frescas o de alimentos frescos puede disminuir la temperatura del frigorífico. Puede ser necesario ajustar el control del frigorífico.

CAJON PARA BOCADILLOS

Este cajón puede ser usado para guardar bocadillos o verduras y frutas adicionales. Algunos modelos pueden tener un mecanismo de control. Para las instrucciones de funcionamiento vea la categoría de control correspondiente mencionada anteriormente.

Para retirar los cajones:

Tire del cajón completamente hacia afuera. Incline hacia arriba la parte delantera del cajón y tire de él hacia afuera.

Para reinstalar los cajones:

➢ Inserte el cajón en los rieles del marco y empuje hacia atrás hacia su lugar.

Para retirar e instalar el cristal y el marco:

Retire el cajón como se indicó anteriormente.
Coloque la mano debajo del marco para empujar el cristal desde abajo. Levante el cristal hacia afuera.
➢ Levante el marco de los rieles de la pared del frigorífico.

Para reinstalar:

Invierta el procedimiento anterior.

Si la puerta del frigorífico no se abre lo suficiente como para retirar los cajones:

➢ Retire el cajón más alejado del lado de las bisagras del gabinete.
➢ Retire el cristal como se indicó anteriormente.
➢ Levante y retire el divisor central del marco. Deslice el cajón existente alejándolo del lado de las bisagras del gabinete y sáquelo.

CARACTERÍSTICAS DEL CONGELADOR

MÁQUINA DE HACER HIELO AUTOMÁTICA

NOTA: Las máquinas de hacer hielo están disponibles como un juego opcional. Por favor consulte con su distribuidor para mayor información.

BANDEJAS

BANDEJA PARA CUBITOS DE HIELO

(MODELOS SELECTOS)

Instalación de la bandeja:

➢ Deslice la ranura en forma de L de la bandeja hacia abajo sobre el tornillo de la pared trasera. Empuje la bandeja hacia atrás hasta que el tornillo se detenga en la ranura en forma de L (1). Deslice la parte delantera de la bandeja sobre el tornillo delantero de la pared (2).

➢ Invierta el procedimiento anterior.

PARRILLA FIJA DEL CONGELADOR

Para retirar la parrilla:

➢ Deslice la parrilla hacia afuera hasta el tope. Levante hacia arriba la parte delantera de la parrilla y sáquela hacia afuera.

Para reinstalar la parrilla:

➢ Inserte la parrilla en los rieles de la pared del congelador y empuje hacia la parte trasera del compartimento.

PARRILLA DESLIZABLE DEL CONGELADOR

Para retirar la parrilla:

➢ Deslice la parrilla hacia afuera hasta el tope. Levante hacia arriba la parte delantera de la parrilla y sáquela hacia afuera.

Para reinstalar la parrilla:

➢ Inserte la parrilla en los rieles de la pared del congelador y empuje hacia la parte trasera del compartimento.

CESTA DE ALAMBRE

Para retirar la cesta:

➢ Deslice la cesta hacia afuera hasta el tope. Levante hacia arriba la parte delantera de la cesta y sáquela derecho hacia afuera.

Para reinstalar la cesta:

➢ Inserte la cesta en los rieles de la pared del congelador y empuje hacia la parte trasera del compartimento.

ALMACENAMIENTO EN LA PUERTA

COMPARTIMENTO FIJO DE LA PUERTA

El compartimento fijo de la puerta ofrece espacio conveniente para guardar comestibles congelados en la puerta del congelador.

Para retirar el compartimento:

➢ Levante el conjunto para sacarlo de las lengüetas dela pared lateral y tire de él hacia afuera.

Para reinstalar el compartimento:

Coloque los extremos del conjunto del compartimento en las lengüetas de la pared y deslice hacia abajo.

COMPARTIMENTO INCLINABLE

(MODELOS SELECTOS)

El compartimento inclinable en la puerta del congelador se inclina hacia adelante para facilitar acceso a los alimentos ahí guardados.

Para retirar el compartimento de la puerta:

➢ Levante de las lengüetas situadas en la pared lateral y tire hacia afuera.

Para reinstalar el compartimento:

➢ Inserte los extremos del compartimento en las lengüetas de la pared y deslice hacia abajo.

La cubitera ofrece espacio para colocar los cubitos de hielo cuando se dispensa hielo en forma manual.

Para desprender los cubos de hielo de la cubitera, colóquela al revés sobre un contenedor y tuerza ambos extremos de la bandeja hasta que los cubos se desprendan.

Para evitar choque eléctrico que puede causar una lesión personal grave o mortal, desenchufe el frigorífico antes de la limpieza. Después de la limpieza vuelva a conectarlo.

ATENCION

Para evitar lesión personal o daños materiales, observe lo siguiente:

➢ Lea y siga las instrucciones del fabricante para todos los productos de limpieza.
NO coloque las anaqueles, bandejas o accesorios en el lavavajillas. Los accesorios se pueden agrietar o deformar.

PIEZA USE	NO USE
Puertas texturadas y exterior	➢ Limpiadores abrasivos o ásperos➢ Amoníaco➢ Blanqueador de cloro➢ Detergentes o solventes concentrados➢ Estropajos de alambre o plástico texturado	➢ Use 4 cucharadas de bicarbonato de sosa disueltas en 1 litro de agua tibia con jabón.➢ Enjuague las superficies con agua tibia limpia y seque inmediatamente para evitar las manchas.
Interior del gabinete
Puertas de acero inoxidable y exterior IMPORTANTE: La garantía de este producto no cubre daño al acabado de acero inoxidable causado por un uso incorrecto de productos de limpieza o de productos no recomendados	➢ Limpiadores abrasivos o ásperos➢ Amoníaco➢ Blanqueador de cloro➢ Solventes o detergentes concentrados➢ Estropajos de alambre o plástico texturado➢ Productos a base de vinagre➢ Limpiadores a base de limón	➢ Use agua tibia con jabón y un paño suave limpio o una esponja.➢ Enjuague las superficies con agua tibia limpia y seque inmediatamente para evitar las manchas.
Juntas de las puertas	➢ Limpiadores abrasivos o ásperos➢ Estropajos de alambre o plástico texturado
Serpentines del condensadorRetire la rejilla inferior para tener acceso		➢ Use la boquilla de la manguera de la aspiradora.
Rejilla de la salida del ventilador del condensadorVer la parte posterior del frigorífico		➢ Use la boquilla con escobilla de una manguera de aspiradora.
Accesorios Anaqueles, bandejas, cajones, etc	➢ Un lavavajillas	➢ Siga las instrucciones para instalar y retirar indicadas en la sección correspondiente a cada accesorio.➢ Espere hasta que los artículos se ajusten a la temperatura ambiente.➢ Diluya detergente suave y use un paño limpio y suave o una esponja para limpiarlos.➢ Use una escobilla de cerdas de plástico para poder penetrar en los intersticios.➢ Enjuague las superficies con agua tibia limpia.➢ Seque inmediatamente los artículos de vidrio y los transparentes para evitar las manchas.

ACERO INOXIDABLE

Existe un limpiador de acero inoxidable disponible del fabricante (Pieza # 31960801).

Para una lista de otros productos de limpieza recomendados, por favor póngase en contacto con su distribuidor local.

CUIDADO Y LIMPIEZA, CONT.

ÉLIMINACIÓN DE LOS OLORES DEL FRIGORÍFICO

➤ Retire todos los alimentos.
➢ Desenchufe el frigorífico
Limpie los siguientes artículos usando las instrucciones apropiadas indicadas en la tabla Cuidado y limpieza.

- T odo el interior del frigorífico

- Cajones, bandejas y juntas de acuerdo con las instrucciones indicadas en esta sección.

➢ Preste atención especial al limpiar todos los intersticios realizando los pasos siguientes:

– Diluya detergente suave y limpie los intersticios con la solución usando una escobilla de cerdas de plástico.

– Deje reposar durante 5 minutos.

- Enjuague las superficies con agua tibia. Seque las superficies con un paño limpio y suave.

Lave y seque todas las botellas, envases y frascos. Descarte los artículos añejos que se han deteriorado.
➢ Envuelva o guarde los alimentos que causan olores en envases herméticos para evitar que los olores vuelvan a ocurrir.
Enchufe el frigorífico y vuelva a colocar los alimentos en sus lugares.
➢ Después de 24 horas, verifique si se han eliminado los olores.

Si el olor aún persiste:

➢ Retire los cajones y colóquelos en la bandeja superior del frigorífico.
Llene la sección del frigorífico y del congelador - incluyendo las puertas - con hojas de periódicos arrugadas negras y blancas.
Coloque briquetas de carbón dispersas en los periódicos arrugados en el compartimento del frigorífico y del congelador.
➢ Cierre las puertas y deje reposar durante 24-48 horas.

CONSEJOS PARA AHORRAR ENERGÍA

Este frigorífico ha sido diseñado como uno de los frigoríficos de mayor ahorro de energía disponibles. Reduzca el uso de energía observando lo siguiente:

Haga funcionar el frigorífico en temperaturas ambiente normales de 16° a 43°C alejado de fuentes de calor y de la luz directa del sol.
No ajuste los controles del frigorífico, del congelador ni del sistema Chiller Fresh™ más frío que lo necesario.
Mantenga el compartimento del congelador lleno de alimentos.
Mantenga las juntas de las puertas limpias y flexibles. Cambie las juntas si están gastadas.
Mantenga limpios los serpentines del condensador.

COMO RETIRAR Y REEMPLAZAR LAS BOMBILLAS

ADVERTENCIA

A fin de evitar choques eléctricos que puedan causar una lesión personal grave o mortal, desconecte la energía eléctrica al frigorífico antes de cambiar una bombilla. Después de cambiarla, vuelva a conectar la energía eléctrica.

ATENCION

Para evitar lesión personal o daño material, observe lo siguiente:

Deje enfriar la bombilla.
Use guantes al cambiar la bombilla.

COMPARTIMENTO DEL FRIGORÍFICO

➢ Retire el tornillo de la pantalla de la luz. Consérvelo para su reinstalación.
➢ Deslice la pantalla hacia atrás del compartimento para desengancharla del conjunto de la luz.
▶ Retire las bombillas.
➢ Reemplácelas con bombillas de electrodomésticos de no más de 40 vatios.
Vuelva a colocar la cubierta de la bombilla insertando las lengüetas de la pantalla de la luz en los agujeros de la pared a cada lado del conjunto de la luz. Deslice la pantalla hacia el frente del frigorífico hasta que quede fija. NO fuerce la pantalla más allá del punto de bloqueo. Si lo hace puede dañar la pantalla de la luz.
Vuelva a colocar el tornillo de la pantalla de la luz.

Congelador

➢ Oprima las lengüetas traseras de la cubierta de la luz y tírelas hacia abajo.
▶ Retire la bombilla.
➢ Reemplace la bombilla con una bombilla de electrodoméstico de no más de 40 vatios.

Inserte las lengüetas delanteras de la cubierta de la luz en la pared del congelador y coloque a presión la parte trasera sobre el conjunto de la luz hasta que las lengüetas traseras se enganchen.

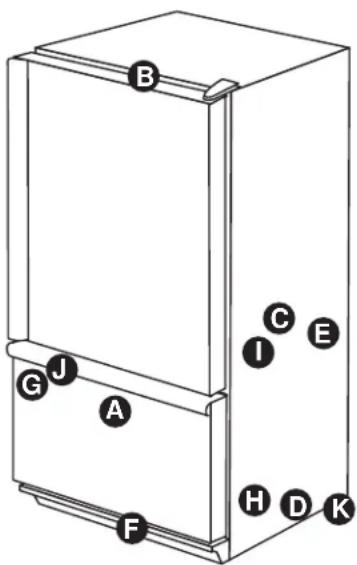

Los frigoríficos modernos tienen nuevas prestaciones que permiten más ahorro de energía. El aislamiento de espuma ahorra energía y tiene excelente capacidad de aislamiento, sin embargo el aislamiento no es amortiguador de sonidos. Como resultado, escuchará ciertos sonidos que pueden parecerle extraños. Con el tiempo usted se familiarizará con ellos. Por favor consulte esta información antes de solicitar servicio.

SONIDO	CAUSA POSIBLE	SOLUCION
Chasquido	➢ El control del congelador (A) hace un chasquido cuando pone en marcha o detiene el compresor.	➢ Funcionamiento normal
	➢ El temporizador del congelador (B) suena como un reloj eléctrico al entrar y salir del ciclo de descongelación.	➢ Funcionamiento normal
Aire rápido o runruneo	➢ El ventilador del congelador (C) y el ventilador del condensador (D) hacen ese ruido cuando funcionan.	➢ Funcionamiento normal
Gorgoteo o hervor	➢ El refrigerante del evaporador (E) y del intercambiador de calor (F) hace este ruido cuando circula.	➢ Funcionamiento normal
Ruido sordo	➢ Ruido que hacen cubos de la máquina de hacer hielo (algunos modelos) al caer en el depósito del hielo (G).	➢ Funcionamiento normal
Vibración	➢ El compresor (H) hace este sonido cuando está funcionando.	➢ Funcionamiento normal
	➢ El frigorífico no está nivelado	➢ Ver las Instrucciones de Instalación para obtener detalles sobre cómo nivelar el frigorífico.
Zumbido	➢ La conexión de la válvula de agua (I) de la máquina de hacer hielo (algunos modelos) hace este sonido cuando la máquina se está llenando de agua.	➢ Funcionamiento normal
Murmullo	➢ La máquina de hacer hielo (J) está 'activada' sin tener conexión de agua.	➢ Detenga el sonido levantando la manecilla de la máquina a la posición 'off'. Ver la sección Máquina de Hacer Hielo Automática en el Manual del Usuario para obtener detalles.
	➢ El compresor (H) puede producir un murmullo alto cuando está funcionando.	➢ Funcionamiento normal
Siseo o ruido seco	➢ El calentador del descongelador (K) sisea o hace un ruido seco cuando está funcionando.	➢ Funcionamiento normal

PROBLEMA	CAUSAS POSIBLES	SOLUCION
El control y las luces del congelador están encendidas pero el compresor no funciona	El frigorífico está en modo de descongelación.	Funcionamiento normal. Espere 40 minutos para ver si el frigorífico reanuda el funcionamiento
La temperatura del cajón verdulero es demasiado tibia	Ajustes del control son demasiado bajos.	Ver la sección sobre el cajón de las verduras para ajustar los controles.
	Los controles del congelador se han ajustado a una temperatura demasiado baja.	Ver la sección Controles en el Manual del Usuario sobre como ajustar los controles.
	El cajón está mal colocado.	Ver la sección sobre el verdulero para verificar la posición del cajón.
El frigorífico no funciona	El frigorífico no está enchufado.	Enchufe el frigorífico.
	El control del congelador no está activado.	Ver la sección “Controles” en el Manual del Usuario.
	Fusible fundido o se necesita reponer el disyuntor.	Reemplace cualquier fusible fundido. Verifique el disyuntor y repóngalo, si es necesario.
	Ha ocurrido una falla de corriente.	Llame a su compañía eléctrica para informarles de la falla de corriente
El frigorífico aún no funciona	El frigorífico tiene algún problema de funcionamiento.	Desenchufe el frigorífico y cambie todos los alimentos a otro frigorífico. Si no dispone de otro, coloque hielo seco en el congelador para preservar los alimentos. La garantía no cubre la pérdida de alimentos. Haga una llamada de servicio.
La temperatura de los alimentos es demasiado fría	Los serpentines del condensador están sucios.	Limpie de acuerdo con su Manual del Usuario.
	El control del frigorífico y del congelador están ajustados a una temperatura muy alta.	Ver la sección Controles en el Manual del Usuario sobre como ajustar los controles.
La temperatura de los alimentos no es muy fría	La puerta no cierra bien.	El frigorífico no está nivelado. Ver la sección “Nivelación del frigorífico” para los detalles sobre como nivelar su frigorífico.
		Revise los empaques para ver si cierran herméticamente. Limpie, si es necesario, de acuerdo a las instrucciones de limpieza del Manual del Usuario.
		Verifique si hay obstrucciones internas que impiden que la puerta se cierre en forma debida (por ej. cajones que no estén bien cerrados, recipientes de hielo, bandejas de tamaño muy grande o alimentos colocados en forma inadecuada, etc.)
	Los controles necesitan ser ajustados.	Ver la sección Controles en el Manual del Usuario para obtener ayuda sobre como ajustar los controles.
	Los serpentines del condensador están sucios.	Limpie de acuerdo con las instrucciones de limpieza del Manual del Usuario.
	La rejilla del aire trasera está bloqueada.	Verifique la posición de los alimentos en el frigorífico para asegurarse de que la rejilla no esté bloqueada. Las rejillas del aire traseras se encuentran debajo de los cajones de las verduras.
	La puerta se ha abierto con mucha frecuencia o se ha mantenido abierta por períodos prolongados.	Reduzca el tiempo de abertura de la puerta. Organice los alimentos de manera que la puerta quede abierta durante el menor tiempo posible.
	Se agregaron alimentos recientemente.	Deje que transcurra tiempo hasta que los alimentos que están recién colocados alcancen la temperatura del frigorífico o del congelador.
El frigorífico tiene olor	El compartimento está sucio o tiene alimentos que expiden olor.	Consulte la sección “Cuidado y limpieza” en el Manual del Usuario para las instrucciones como eliminar los olores.
Se forman gotas de agua en el exterior del frigorífico	Verifique si las juntas cierran herméticamente.	Limpie, si es necesario de acuerdo con las instrucciones en el Manual del Usuario.
	Los niveles de humedad son altos.	Son normales durante épocas de alta humedad.
	Los controles deben ser ajustados.	Ver la sección “Controles” en el Manual del Usuario para obtener ayuda sobre como ajustar sus controles.
Se forman gotas de agua en el interior del frigorífico	Los niveles de humedad son altos o la puerta ha sido abierta con frecuencia.	Ver la sección “Controles” en el Manual del Usuario para obtener ayuda sobre como ajustar sus controles.
	Verifique si las juntas cierran herméticamente.	Reduzca el tiempo de abertura de la puerta. Organice los alimentos de manera que la puerta quede abierta durante el menor tiempo posible
		Limpie, si es necesario de acuerdo con las instrucciones de limpieza del Manual del Usuario.
El frigorífico o la máquina de hacer hielo hace sonidos no familiares o parece que hace mucho ruido	Funcionamiento normal.	Consulte la sección “Sonidos Normales del Funcionamiento” en el Manual del Usuario.
Los cajones de las frutas y verduras no cierran bien	El contenido del cajón o la posición de los artículos en el compartimento vecino puede estar obstruyendo el cajón.	Cambie de posición los alimentos y envases para evitar interferencia con los cajones.
	El cajón está mal colocado.	Ver la sección sobre el verdulero para la colocación adecuada.
	El frigorífico no está nivelado.	Ver la sección “Nivelación del frigorífico” para los detalles sobre como nivelar su frigorífico.
	Las canaletas de los cajones están sucias o necesitan tratamiento.	Limpie las canaletas con agua tibia y jabón. Enjuague y seque bien.
		Aplique una capa delgada de vaselina en las canaletas de los cajones.
El frigorífico funciona con demasiada frecuencia	Las puertas se han abierto con mucha frecuencia o se han dejado abiertas por períodos prolongados.	Reduzca el tiempo que la puerta esté abierta. Organice los alimentos de manera que la puerta quede abierta durante el menor tiempo posible
		Espere que el ambiente interior se ajuste por el período que la puerta ha estado abierta.
	La humedad o calor en el área vecina es alta.	Funcionamiento normal.
	Recientemente se han colocado alimentos.	Espere hasta que el alimento que se ha colocado recientemente alcance la temperatura del frigorífico o congelador.
	El frigorífico está expuesto al calor debido al medio ambiente o a otros electrodomésticos a su alrededor.	Evalúe el ambiente que rodea a su frigorífico. Posiblemente sea necesario cambiarlo de lugar para que se mejore su rendimiento.
	Las bobinas del condensador están sucias.	Limpie de acuerdo a las instrucciones de limpieza del Manual del Usuario.
	Los controles necesitan ser ajustados.	Ver la sección “Controles” en su Manual del Usuario para obtener ayuda sobre como ajustar los controles.
	La puerta no cierra bien.	El frigorífico no está nivelado. Ver la sección “Nivelación del Frigorífico” para los detalles sobre como nivelar su frigorífico.
		Verifique si las juntas cierran herméticamente. Limpie, si es necesario de acuerdo con las instrucciones de limpieza del Manual del Usuario.
		Verifique si hay obstrucciones internas que impiden que la puerta se cierre en forma debida (por ej. cajones que no están bien cerrados, recipientes de hielo, bandejas de tamaño muy grande o alimentos colocados en forma inadecuada, etc.)

HIELO
(frigoríficos con máquina de hacer hielo solamente)

PROBLEMA	CAUSAS POSIBLES	SOLUCION
El frigorífico tiene escape de agua	Se usó tubería plástica para efectuar la conexión del agua.	El fabricante recomienda usar tubería de cobre para la instalación. La tubería de plástico es menos durable y puede causar escapes. El fabricante no asume ninguna responsabilidad por daños materiales resultantes de la instalación o conexión del agua incorrecta.
	Se instaló una válvula de agua incorrecta.	Verifique el procedimiento de conexión del agua en sus instrucciones de instalación. Las válvulas autoperforantes y las válvulas de asiento de 3/16" (4,8 mm) causan baja presión del agua y pueden obstruir la tubería con el tiempo. El fabricante no asume ninguna responsabilidad por daños materiales resultantes de la instalación o conexión del agua incorrecta.
Se forma hielo en el tubo de admisión de la máquina de hacer hielo	La presión del agua es baja.	La presión del agua debe ser entre 20 y 100 libras por pulgada cuadrada para que el funcionamiento sea apropiado. Para los frigoríficos con filtros de agua, se recomienda una presión del agua de por lo menos de 35 libras por pulgada cuadrada.
	La temperatura del congelador es demasiado alta.	Ver la sección "Controles" en el capítulo titulado "Instalación de su Frigorífico. Se recomienda que la temperatura del congelador sea entre -18 y -17°C.
El flujo del agua es más lento que lo normal	La presión del agua es baja.	La presión del agua debe ser entre 20 y 100 libras por pulgada cuadrada para que el funcionamiento sea apropiado. Para los frigoríficos con filtros de agua, se recomienda una presión del agua de por lo menos de 35 libras por pulgada.
	Se instaló una válvula de agua incorrecta.	Verifique el procedimiento de conexión del agua en sus instrucciones de instalación. Las válvulas autoperforantes y las válvulas de asiento de 3/16" (4,8 mm) causan baja presión del agua y pueden obstruir la tubería con el tiempo. El fabricante no asume ninguna responsabilidad por daños materiales resultentes de la instalación o conexión del agua incorrecta.

TACKFÖR DU VALDE DETTA KYLSKÅP!

ACCIAIO INOSSIDABILE

➢ Skub ind og tryk nedad.- Skub ind, og tryk nedad.

STOPSKINNER (UDVALGTE MODELLER)

Stopskinnerne forhindrer, at der kan falde ting ned bag hylderne.

Fjerne stopskinne:

Cuidado e Limpeza....162-163

TESTE DE TEMPERATURA

MATERIAIS NECESSÁRIOS:

CENTRO DE LACTICÍNIOS

Los controles del verdulero regulan la cantidad de humedad en el cajón. Use un ajuste bajo para los productos con cáscaras. Use un ajuste alto para los productos con hojas.

BAIXA

Cuando guarde las verduras y frutas en los cajones con control de humedad:

➢ Inverta o procedimento anterior.

CARACTERÍSTICAS DO CONGELADOR

DISPOSITIVO AUTOMÁTICO DE FAZER GELO

Instalación de la bandeja:
