AJ13600EX - Lavavajillas ASPES - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas independiente
Número de modelo	AJ13600EX
Marca	ASPES
Capacidad	13 cubiertos

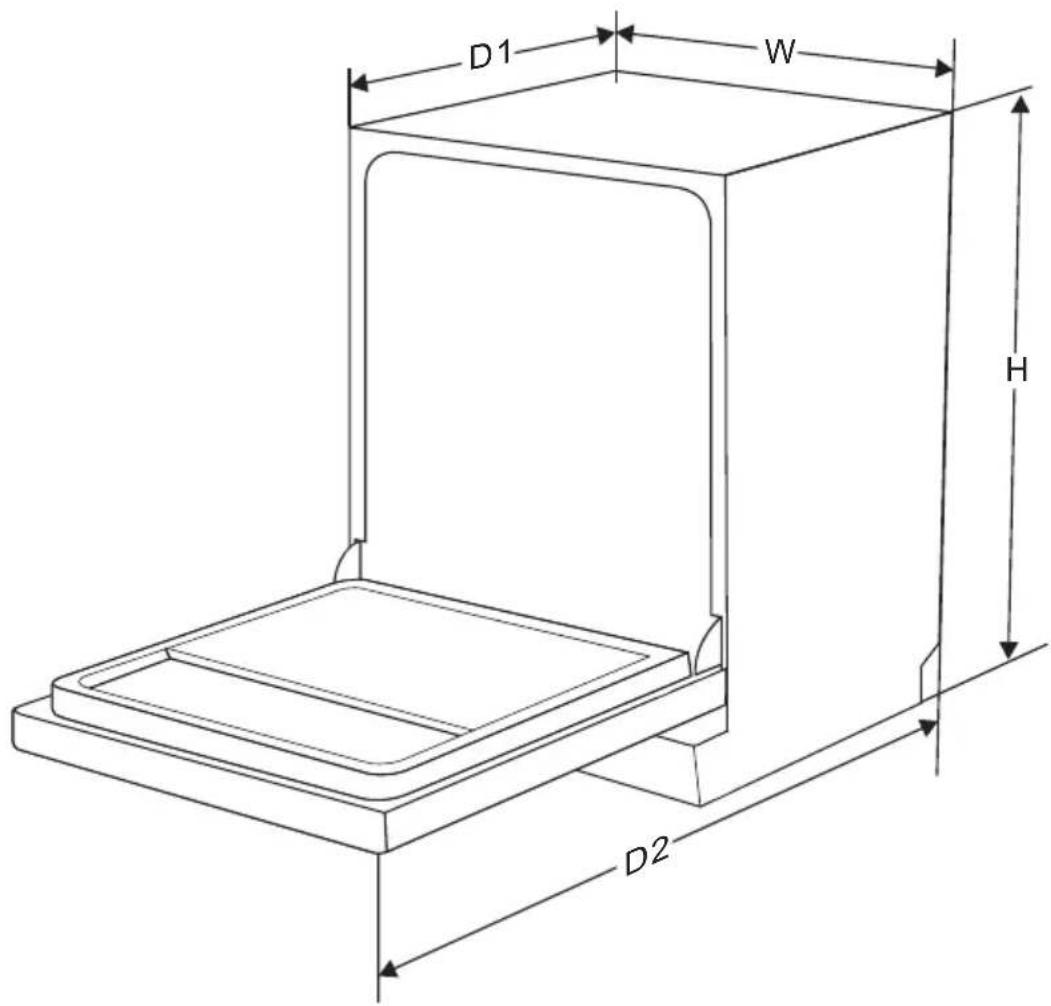

Dimensiones (Al x An x Pr)	845 x 598 x 600 mm (con puerta cerrada); 1175 mm de profundidad con puerta abierta 90°
Clase de eficiencia energética	E
Consumo de energía (programa ECO)	0.937 kWh por ciclo
Consumo de agua (programa ECO)	11.0 L por ciclo
Duración del programa (programa ECO)	3:50 h:min
Nivel de ruido	49 dB(A) - Clase C
Alimentación eléctrica	220-240 V, 50 Hz, fusible de 10/13/16 A
Programas de lavado	Intensivo, Universal, ECO, 90 min, Cristal, Rápido, Remojo
Funciones especiales	Media carga, Secado extra, Inicio diferido (3/6/9h), Bloqueo infantil
Descalcificador de agua	Consumo de sal ajustable (H1-H6)

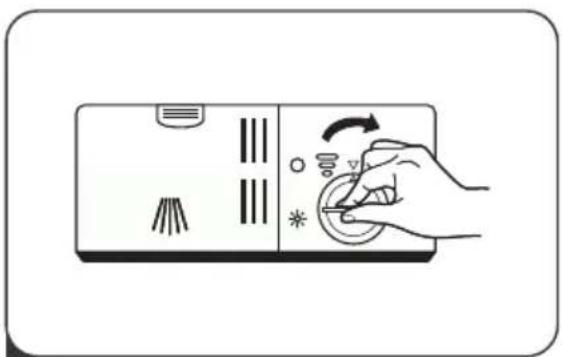

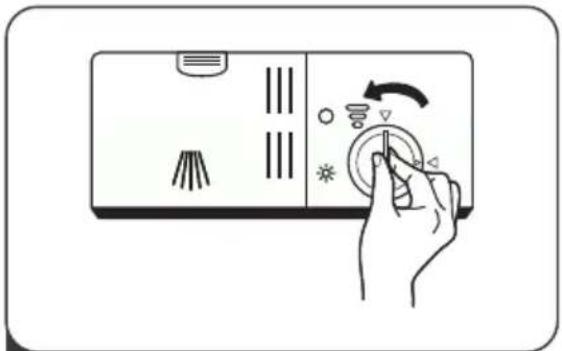

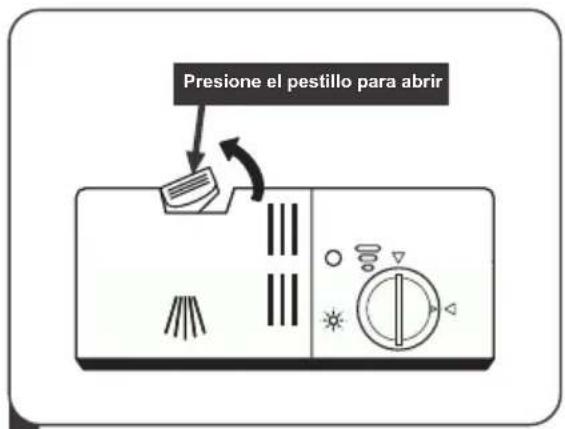

Dosificador de abrillantador	Ajuste ajustable (1-6)
Sistema de filtros	Filtro de 3 partes (grueso, principal, fino)
Brazos aspersores	Superior e inferior, extraíbles para limpieza
Características de la cesta	Altura ajustable de la cesta superior, estantes para tazas plegables, púas de la rejilla inferior plegables

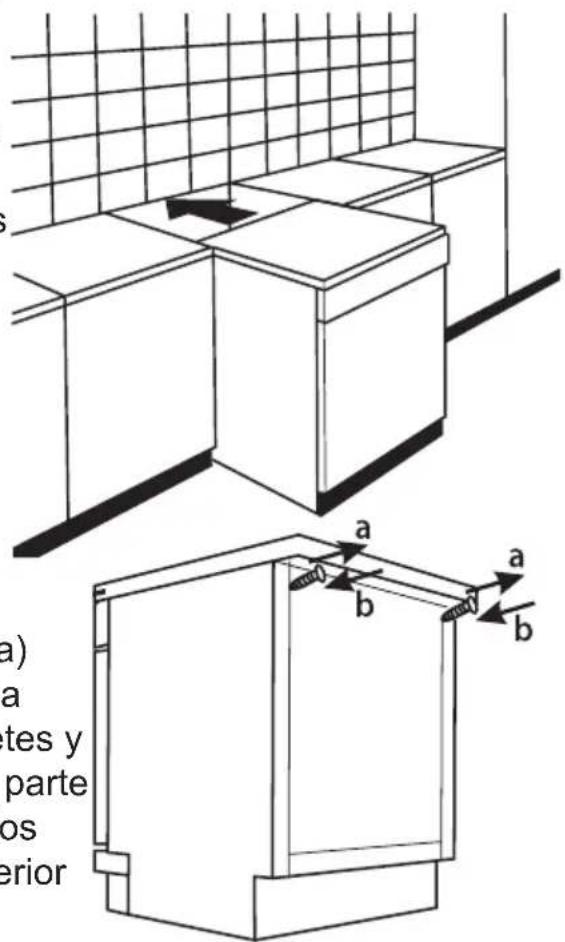

Tipo de instalación	Independiente o empotrable bajo encimera (quitar la tapa)
Conexión de agua	Agua fría, rosca de 3/4", máx. 1 MPa, mín. 0.04 MPa
Longitud de la manguera de desagüe	Extensión máx. 4 m, altura de desagüe ≤ 1000 mm
Características de seguridad	Bloqueo infantil, conexión a tierra, manguera de seguridad anti-inundación
Disponibilidad de piezas de repuesto	Hasta 7 años para piezas electrónicas/mecánicas, hasta 10 años para juntas de puerta, brazos aspersores, filtros, cestas

Preguntas frecuentes - AJ13600EX ASPES

¿Cómo ajusto la configuración del descalcificador de agua?

Dentro de los 60 segundos posteriores al encendido del aparato, mantenga presionado el botón Remojo durante más de 5 segundos para entrar en el modo de configuración. Luego presione Remojo repetidamente para recorrer H1-H6 y seleccionar su nivel de dureza del agua. Presione Power para guardar.

¿Con qué frecuencia debo limpiar los filtros?

Revise y limpie los filtros regularmente. Para limpiar, gire el filtro grueso en sentido antihorario para desbloquear, levante y enjuague bajo agua corriente. Use un cepillo suave para una limpieza a fondo. Vuelva a montar en orden inverso y gire en sentido horario para bloquear.

¿Qué tipo de detergente debo usar?

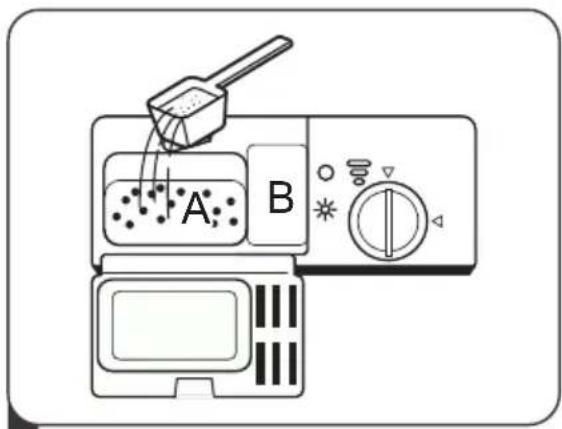

Use únicamente detergente diseñado específicamente para lavavajillas automáticos. Nunca use jabón, detergente para ropa o detergente para lavar a mano. Use detergente fresco y seco y siga las recomendaciones de dosificación del fabricante.

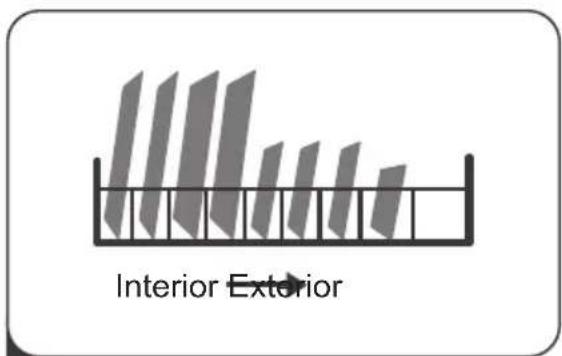

¿Cómo cargo las cestas para obtener los mejores resultados de limpieza?

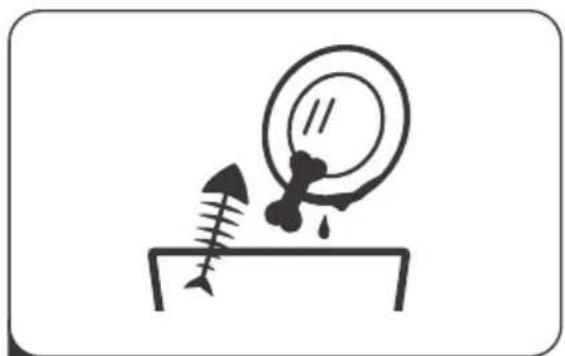

Raspe los residuos grandes de comida sin enjuagar previamente. Cargue los artículos huecos (tazas, vasos) boca abajo. Coloque los cuchillos afilados con las puntas hacia abajo. No sobrecargue; asegúrese de que los brazos aspersores giren libremente. Cesta superior: artículos delicados. Cesta inferior: ollas, sartenes, platos sucios. Cesta de cubiertos: artículos separados.

¿Por qué mis platos no se secan correctamente?

Posibles causas: programa incorrecto seleccionado (use un programa con secado), platos retirados demasiado pronto, recubrimiento de baja calidad en los cubiertos o nivel de abrillantador demasiado bajo. Asegúrese de que el dosificador de abrillantador esté lleno y ajuste la configuración a un número más alto si hay manchas.

¿Qué significan los códigos de error?

- La luz Rapid parpadea rápido: tiempo de entrada prolongado (verifique el grifo/presión del agua). - 90 min y Rapid parpadean: no alcanza la temperatura (problema del elemento calefactor). - Glass parpadea: desbordamiento (fuga). - ECO, Glass, Rapid parpadean: fallo de comunicación. Consulte el manual para ver la lista completa.

¿Se puede empotrar el lavavajillas bajo una encimera?

Sí, se puede instalar bajo una encimera quitando el panel superior. Desatornille los tornillos debajo del borde trasero de la tapa, retire la tapa y luego vuelva a atornillar los tornillos. La altura se reduce a aproximadamente 820 mm.

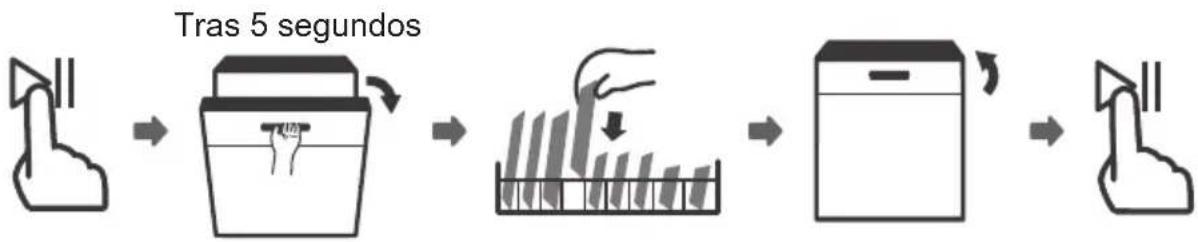

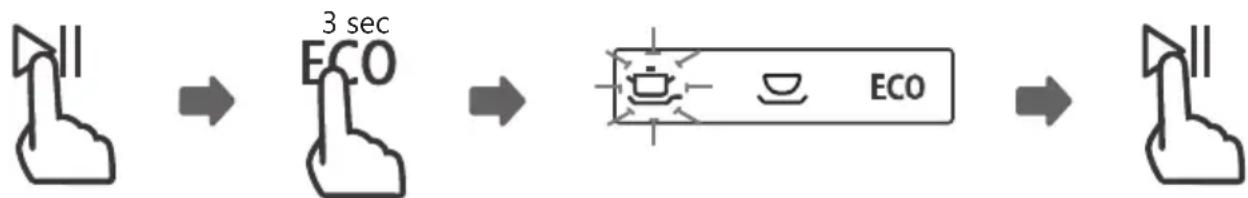

¿Cómo cambio un programa después de que haya comenzado?

Presione Inicio/Pausa para pausar. Si solo ha pasado poco tiempo (el detergente aún no se ha liberado), presione cualquier botón de programa durante más de 3 segundos para entrar en el modo de selección de programa, luego elija un nuevo programa. Si el detergente ya se ha liberado, reinicie el lavavajillas y vuelva a llenar el detergente.

¿Cómo activo el bloqueo infantil?

Mantenga presionados los botones Delay y Half-load simultáneamente durante 3 segundos. El indicador de bloqueo infantil se encenderá, bloqueando todos los botones excepto Power. Repita para desbloquear.

¿Qué es el programa ECO?

El programa ECO es el programa estándar para vajilla con suciedad normal. Es el más eficiente en términos de consumo combinado de energía y agua, cumpliendo con los estándares de ecodiseño de la UE. Dura 3 horas 50 minutos y utiliza 0.937 kWh y 11.0 L de agua.

MANUAL DE USUARIO AJ13600EX ASPES

Lavavajillas Manual de Instrucciones

Parte I: Versión genérica

AJ13600E

AJ13600EX

Q. aspes

Por favor, lea este manual con cuidado antes de utilizar el lavavajillas

Guarde este manual para consultas futuras.

CONTENIDOS

01
02
03
04
05
06
07
3 INFORMACIÓN SOBRE SEGURIDAD
8 DESCRIPCIÓN DEL PRODUCTO
9 USO DEL LAVAVAJILLAS
9 Carga de la sal en el ablandador
11 MANTENIMIENTO Y LIMPIEZA
11 Cuidado externo
11 Cuidado interno
14 Cuidado del lavavajillas
15 INSTRUCCIONES DE INSTALACIÓN
15 Sobre la conexión eléctrica
16 Provisión de agua y drenaje

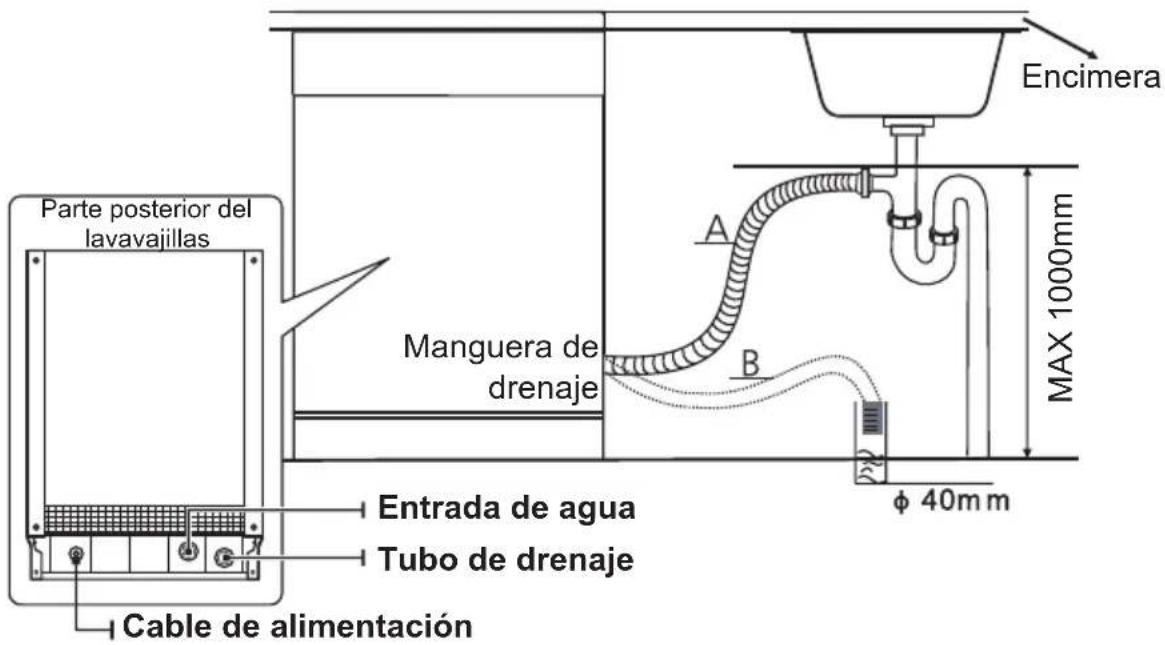

17 Conexión de las mangueras de drenaje
18 Posición del aparato
18 Instalación aislada

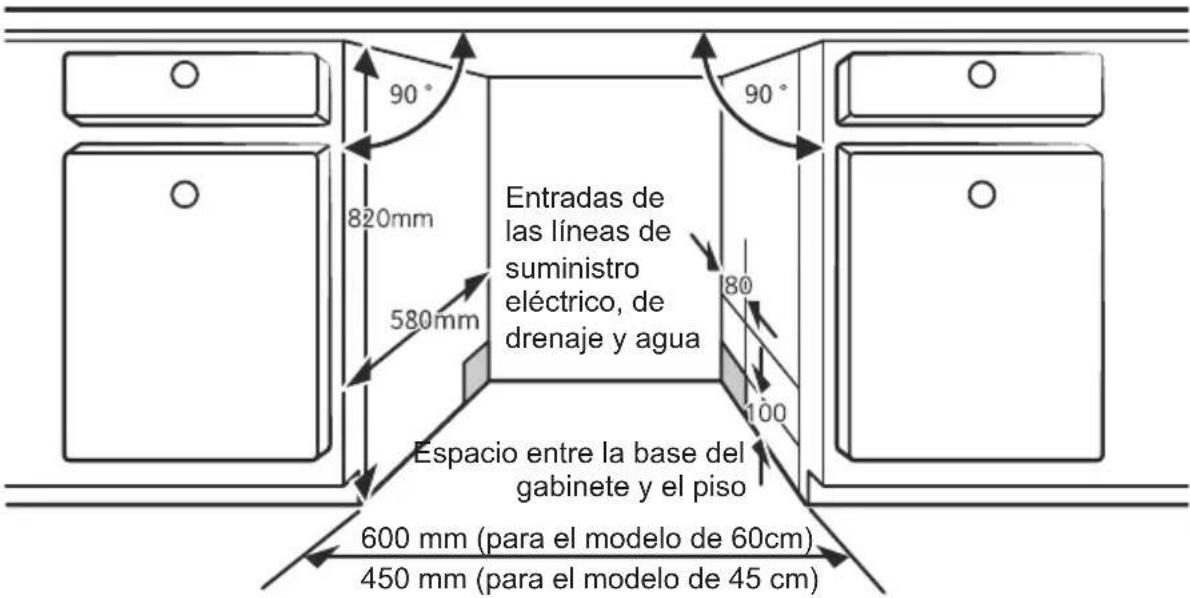

19 Instalación empotrada (para los modelos integrados)
24 CONSEJOS PARA RESOLUCIÓN DE PROBLEMAS
29 Disponibilidad de Piezas de Repuestos

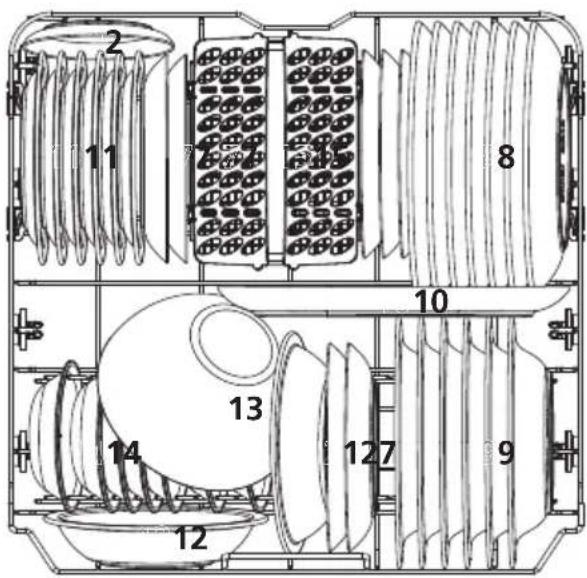

28 CARGA DE LAS CESTAS

Nota:

• Si revisa la sección de Consejos sobre resolución de problemas, podrá resolver los más comunes usted mismo.
• Si no puede resolver el problema solo, pida ayuda a un técnico profesional.
• El fabricante, siguiendo las políticas de constante desarrollo y actualización del producto, puede hacer modificaciones sin previo aviso.
• Si se pierde o está desactualizado, puede recibir de su fabricante o vendedor responsable un nuevo manual de usuario.

INFORMACIÓN SOBRE SEGURIDAD

ADVERTENCIA

Cuando utilice el lavavajillas, siga las precauciones detalladas a continuación:

• La instalación y la reparación debe ser ejecutada por un técnico cali icado
• Este electrodoméstico está dirigido para uso doméstico y aplicaciones similares.
• Este aparato puede ser manipulado por niños de 8 años o más y personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento si se les ha dado supervisión o instrucciones sobre el uso del aparato de manera segura y entienden los peligros involucrados
• Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no debe ser llevada a cabo por niños sin supervisión. (Para EN60335-1) Este aparato no está diseñado para ser usado por personas (niños incluidos) con capacidades mentales, físicas o sensoriales reducidas o limitadas, o carentes de experiencia y conocimiento, a no ser que hayan recibido formación o supervisión sobre el uso del aparato

por una persona responsable de su seguridad. (Fara IEC60335-1)

• ¡El material de embalaje puede ser peligroso para los niños!
• Este electrodoméstico solo se debe utilizar en el interior del hogar.

Para proteger contra el riesgo de descarga eléctrica, no sumerja la unidad, cable o enchufe en agua u otro líquido.

• Desenchufe antes de limpiar o realizar algún mantenimiento en el lavavajillas.
• Utilice un paño humedecido en jabón suave y luego use un paño seco para limpiarlo.

Instrucciones de la conexión a tierra

• El electrodoméstico debe tener conexión a tierra. En el caso de malfuncionamiento o rotura, la conexión a tierra reducirá el riesgo de una descarga eléctrica al proporcionar un camino de menor resistencia de la corriente eléctrica. El aparato está equipado con un enchufe conductor a tierra.
• El enchufe debe encajar con el tomacorriente instalado y conectado a tierra de acuerdo a los códigos y ordenanzas locales.
• La conexión inadecuada del conductor de puesta a tierra del equipo puede provocar el riesgo de una descarga eléctrica.
• Verifique con un electricista calificado o un servicio

de atención si tiene dudas de que el aparato esté adecuadamente conectado a tierra.

- No modifique el enchufe provisto con el electrodoméstico si no encaja en el tomacorriente.

- Un electricista calificado debe instalar el tomacorriente adecuado.

- No abuse, no se siente ni se pare sobre la puerta o la rejilla para los platos del lavavajillas.

- No opere el aparato a menos que todos los paneles estén en el lugar correcto.

- Abra la puerta cuidadosamente si el lavavajillas está funcionando, hay riesgo de que el agua esté chorreando.

- No coloque objetos pesados ni se pare sobre la puerta cuando está abierta. El electrodoméstico puede inclinarse hacia adelante.

- Al cargar artículos para lavar:

1) Coloque los elementos filosos de manera que no dañen el sello de la puerta;

2) Advertencia: Los cuchillos y otros utensilios con puntas filosas deben cargarse en las cestas con las puntas hacia abajo o de manera horizontal.

- Algunos detergentes para lavavajillas son muy alcalinos. Puede ser extremadamente peligroso tragarlo. Evite el contacto con la piel y los ojos y mantenga a los niños lejos del lavavajillas cuando la puerta está abierta.

- Verifique que el detergente en polvo esté vacío después de completar el ciclo de lavado.

• No lave elementos de plástico a menos que estén indicados como “seguro para lavavajillas” o el equivalente.
• Para los artículos plásticos, controle las recomendaciones del fabricante.
• Solo utilice detergente y agentes de enjuague recomendados para usar en un lavavajillas automático.
• Nunca utilice en el lavavajillas jabón, detergente de lavandería o detergente para lavar a mano.
• La puerta no debe quedar abierta ya que aumenta el riesgo de tropezarse con ella.
  Si el cable eléctrico se daña, lo debe reemplazar el fabricante o un técnico o persona calificada para evitar correr peligro.
• Durante la instalación, el suministro eléctrico no debe ser doblado o aplastado excesiva o peligrosamente.
• No altere los controles.
• El electrodoméstico debe conectarse a la válvula de agua principal utilizando juegos de mangueras nuevos. Juegos viejos no deben ser reutilizados.
• Para ahorrar energía, en el modo de espera, el aparato se apagará automáticamente si no hay otra operación en 15 minutos.
• El número máximo de ajustes para lavar es 13.
• El máximo permitido para la presión del ingreso del agua es de 1MPa.
• El mínimo permitido de presión de ingreso de agua es 0,04MPa.

Disposición

- Para desechar el embalaje y el aparato, diríjase a un centro de reciclaje. Por lo tanto, corte el cable de alimentación y deje el dispositivo de cierre de la puerta inutilizable.

- El embalaje de cartón se fabrica con papel reciclado y debe disponerse para la recolección de papel usado para reciclar

- Al asegurarse de que este producto sea desechado correctamente, usted ayudará a evitar potenciales consecuencias negativas para el medioambiente y la salud humana, que podría ser causada por el manejo inapropiado de los residuos domésticos.

- Para información más detallada sobre el reciclado de este producto, póngase en contacto con la oficina municipal y con el servicio de eliminación de desechos domésticos.

- Disposición: No se deshaga de este producto como residuo urbano sin clasificar. Estos residuos deben ser recolectados por separado para tratamiento especial.

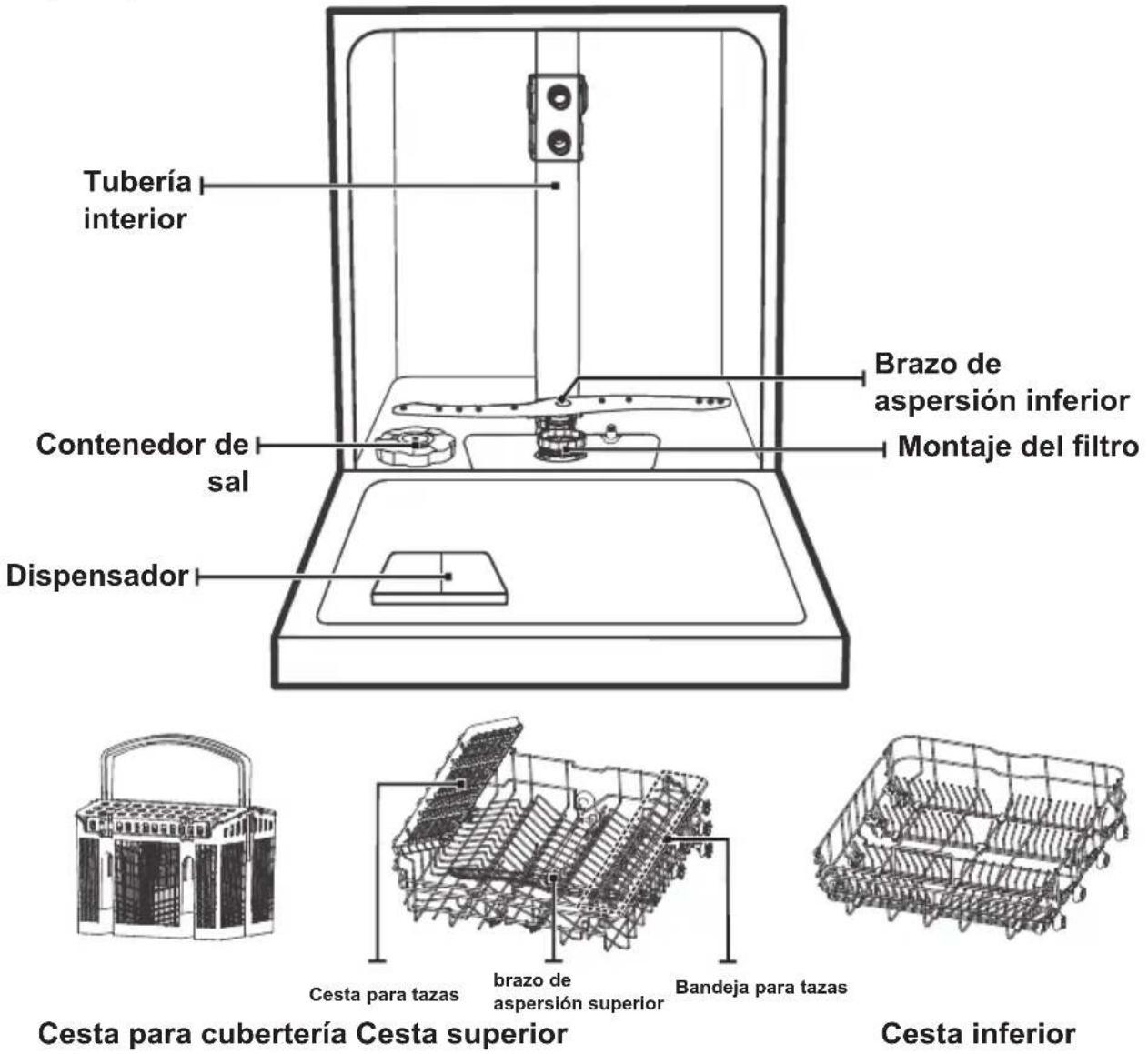

DESCRIPCIÓN DEL PRODUCTO

IMPORTANTE:

Para un mejor desempeño del lavavajillas, lea todas las Instrucciones operativas antes de usarlo por primera vez.

NOTA:

Para hacer espacio para elementos

más altos en la cesta superior,

levante la rejilla para tazas.

Puede apoyar las copas altas contra él. También puede quitarlo cuando no necesite utilizarlo.

USO DEL LAVAVAJILLAS

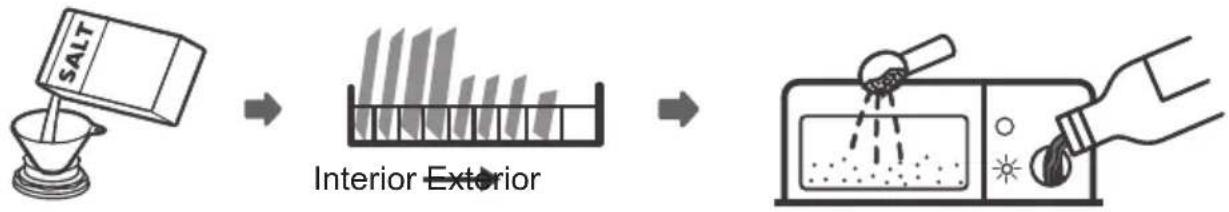

Antes de usar el lavavajillas:

1. Configure el ablandador de agua
2. Carga de sal en el ablandador
3. Carga de la cesta

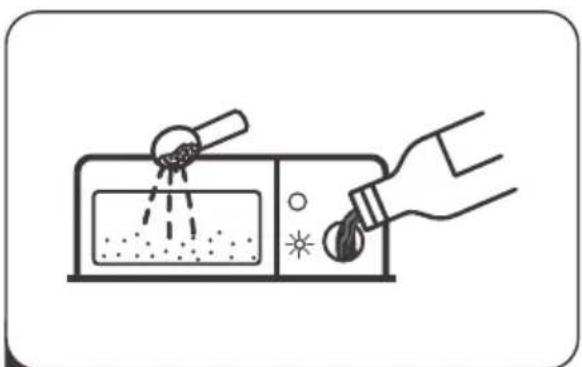

4. Llene el dispensador

Revise la sección 1 “Ablandador de Agua” de la PARTE II: Versión especial, si necesita configurar el ablandador de agua.

Carga de la sal en el ablandador

NOTA:

Si su modelo no posee ablandador de agua, puede omitir esta sección.

Siempre use sal destinada a lavavajillas.

El contenedor de sal se coloca debajo de la cesta inferior y debe

llenarse como se explica a continuación:

ADVERTENCIA

• ¡Solo utilice la sal diseñada específicamente para lavavajillas!
  Cualquier otro tipo de sal, especialmente la no diseñada para utilizar en lavavajillas, sal de mesa, dañará el ablandador de agua. En caso de daños causados por el uso de sal inapropiada los fabricantes no aceptarán ninguna garantía ni asumirán la responsabilidad por los daños causados.
• Solo llene con sal antes de ejecutar un ciclo.
  Esto evitará que granos de sal o agua salada, que se pueda haber derramado, permanezcan en la base de la máquina por cierto período de tiempo, lo que podría causar corrosión.

Siga los pasos a continuación para agregar sal al lavavajillas:

1. Extraiga la cesta inferior y desenrosque la tapa del contenedor.
2. Coloque el extremo del embudo (si hay) en el hoyo y agregue cerca de 1,5 Kg de sal para lavavajillas.
3. Llene con agua el contenedor de sal hasta su límite máximo, es normal que una pequeña cantidad de agua salga del contenedor de sal.
4. Después de llenar el contenedor, vuelva a atornillar la tapa firmemente.
5. La luz de advertencia de la sal se apagará después que el contenedor se llene.
6. Inmediatamente después de agregar la sal en el contenedor de sal, un programa de lavado debe iniciarse (Sugerimos usar un programa corto). De otro modo el sistema de filtrado, la bomba u otras partes importante de la máquina se pueden dañar con el agua salada. Esto está excluido de la garantía.

NOTA:

- El contenedor de sal sólo debe ser rellenado cuando la luz de advertencia de sal (⇔) en el panel de control se encienda. De acuerdo a cómo se disuelva la sal, la luz de advertencia puede estar encendida aunque el recipiente esté lleno.

Si no hay ninguna luz de advertencia por la sal en el panel de control (para algunos Modelos), puede estimar cuando volver a llenar con sal el ablandador de acuerdo a los ciclos de lavado que haya realizado.

- Si se derrama la sal, ejecute un programa de remojo o rápido para eliminarlo.

Consejos

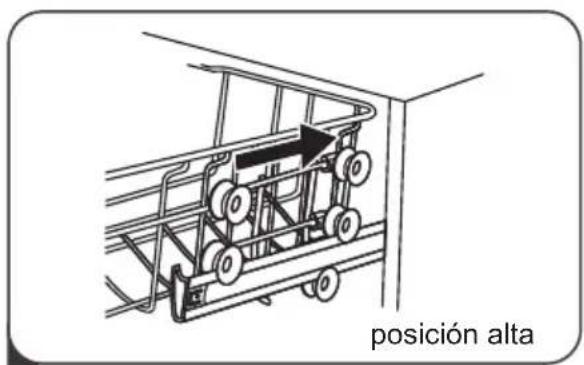

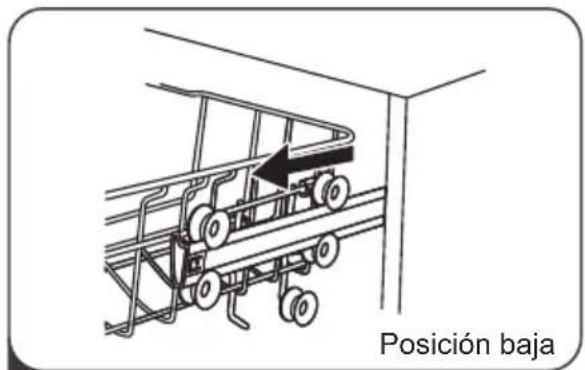

Ajustar la bandeja superior

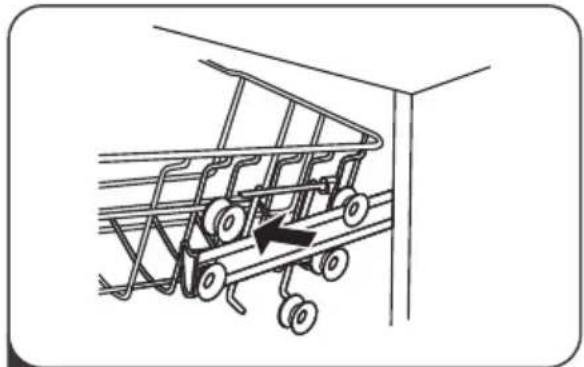

Tipo 1:

La altura de la canasta superior se puede ajustar fácilmente para acomodar platos más altos en la canasta superior o inferior.

Para ajustar la altura del estante superior, siga estos pasos:

1
Saca la canasta superior.

3
Vuelva a colocar la canasta superior en los rodillos superiores o inferiores.

4
Empuje la canasta superior.

Tipo 2:

Para elevar la parrilla a la posición superior, levante la parrilla hasta que ambos lados estén a la misma altura. El estante se asegurará en su lugar.

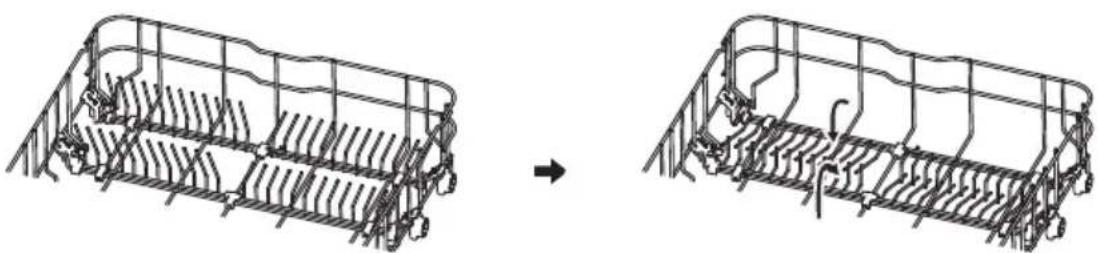

Plegando los estantes de las tazas

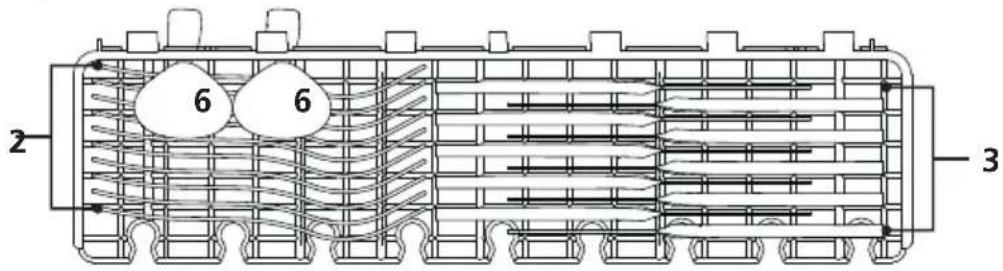

Para dejar espacio para los artículos más altos, suba la rejilla de la taza hacia arriba. También puede quitarlo cuando no se requiera su uso.

Los picos se usan para sostener platos y un plato. Se pueden bajar para hacer más espacio para artículos grandes.

elevar hacia arriba doblar hacia atrás

La puerta y el sello de la puerta

Limpie los sellos de la puerta regularmente con un paño suave y húmedo para quitar los depósitos de comida.

Cuando el lavavajillas está siendo cargado, los residuos de comidas y bebidas pueden caer al costado de la puerta del lavavajillas. Estas superficies están afuera del gabinete de lavado y no tienen acceso al agua de los brazos de aspersión. Cualquier depósito debe limpiarse antes de cerrar la puerta.

Panel de control

Si se requiere limpieza, el panel de control debe limpiarse solo con un paño suave y húmedo.

ADVERTENCIA

• Para evitar que el agua penetre en la cerradura y en los componentes eléctricos, no utilice ningún tipo de limpiador en aerosol.
• Nunca utilice limpiadores abrasivos o estropajos en las superficies externas porque pueden rayar el acabado. Algunas toallas de papel también pueden rayar o dejar marcas sobre la superficie.

Cuidado interno

Sistema de filtrado

El sistema de filtrado en la base del gabinete de lavado contiene residuos gruesos durante el ciclo de lavado, incluyendo materiales extraños tales como palillos de dientes o fragmentos. los residuos gruesos acumulados podrían resultar que se obstruyen los filtros. Inspeccione regularmente la condición de los filtros, retire cuidosamente los materiales extraños y limpie con agua las piezas del sistema de filtrado si es necesario. Siga los siguientes pasos para limpiar el filtro.

NOTA:

Las imágenes son solo de referencia, los distintos modelos de sistemas de filtro y brazos de aspersión pueden variar.

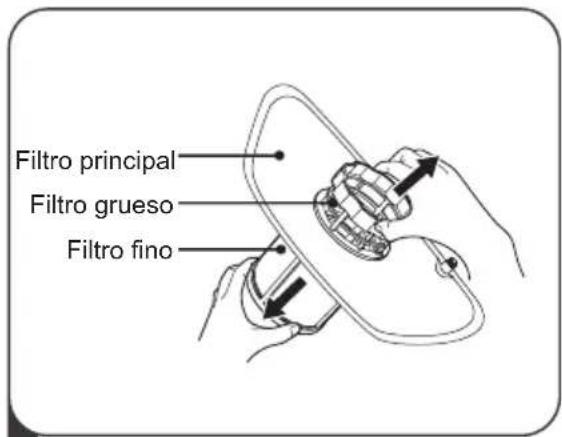

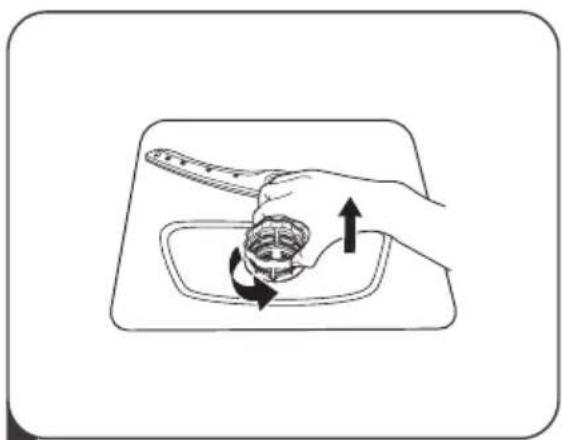

1 Sostenga el filtro grueso y gírelo en el sentido contrario a las agujas del reloj para destrabarlo. Levante el filtro hacia arriba y hacia afuera del lavavajillas.

2 El filtro fino se puede retirar de la parte inferior del conjunto. Se puede separar el filtro grueso del filtro principal apretando suavemente las pestañas en la parte superior.

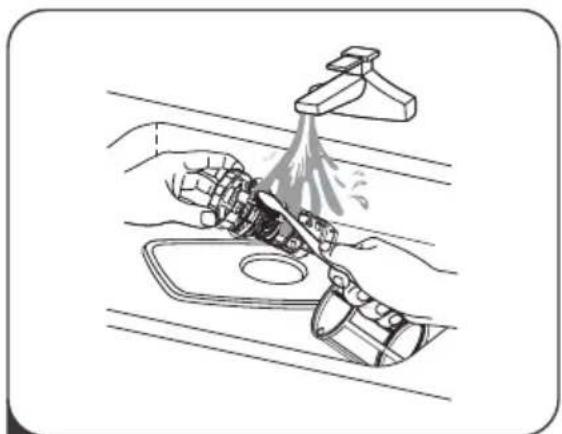

3 Los restos de comida más grandes se pueden limpiar enjuagando el filtro bajo el agua corriente. Para una limpieza más profunda, utilice un cepillo suave.

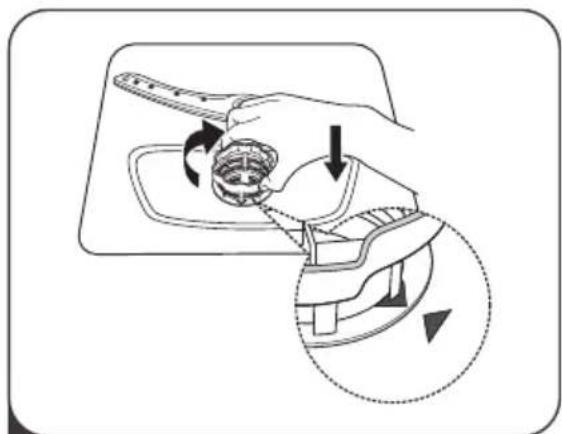

4 Vuelva a montar los filtros en orden inverso al desmontaje, vuelva a colocar el filtro y gire en el sentido de las agujas del reloj hasta la flecha de cierre.

ADVERTENCIA

• No ajuste demasiado los filtros. Vuelva a montar los filtros en una secuencia segura, en caso contrario los residuos gruesos podrían introducirse en el sistema y provocar un bloqueo.
• Nunca utilice el lavavajillas sin los filtros colocados en su lugar. Si el filtro no está colocado correctamente, puede reducir el nivel de rendimiento del aparato y dañar los platos y utensilios.

Brazos de aspersión

Es necesario limpiar los brazos de aspersión con regularidad ya que los productos químicos de agua dura obstruirán los rodamientos y los chorros del brazo de aspersión.

Para limpiar los brazos de aspersión, siga las instrucciones siguientes:

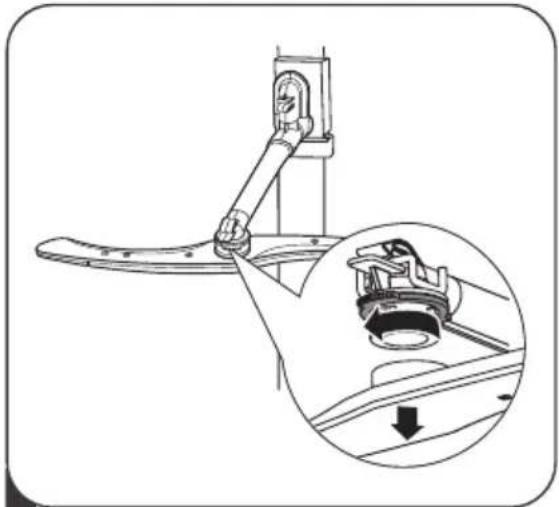

1 Para quitar el brazo de aspersión superior, sostenga la tuerca, gire el brazo en sentido horario para quitarlo.

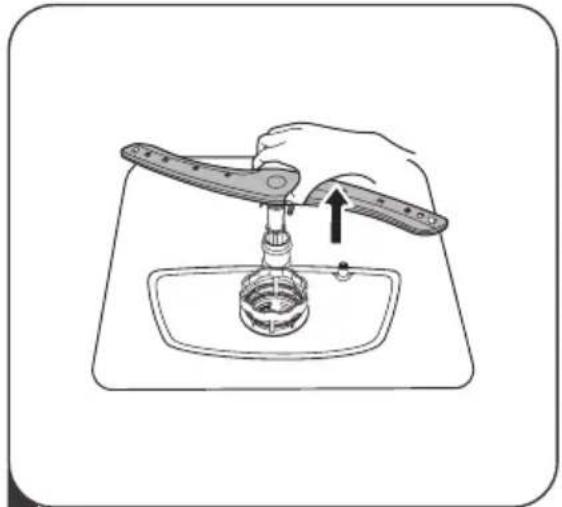

2 Para quitar el brazo de aspersión, retírelo hacia arriba.

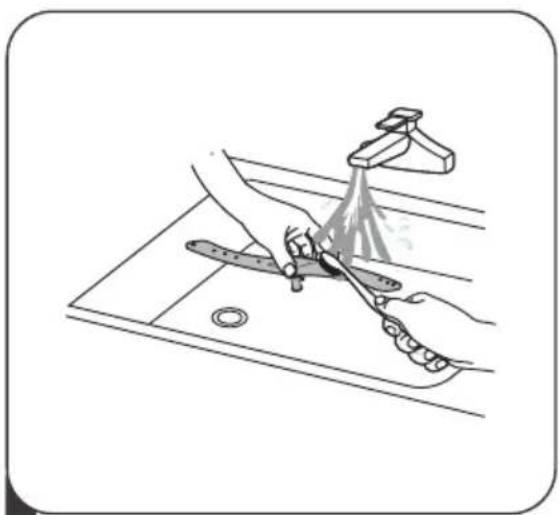

3 Lave los brazos con agua tibia con jabón y utilice un cepillo suave para limpiar los chorros. Reemplácelos después de enjuagarlos por completo.

Precaución de escarcha

Tome medidas de protección anticongelantes en el lavavajillas en invierno. Siempre después de cada ciclo de lavado, opere como a continuación:

1. Corte la alimentación eléctrica del lavavajillas en la fuente de suministro.
2. Corte la provisión de agua y desconecte la tubería de entrada de la válvula de agua.
3. Drene el agua de la tubería de entrada y de la válvula de agua. (Utilice un recipiente para recoger el agua)
4. Vuelva a conectar la tubería de entrada de agua en la válvula de agua.
5. Remueva el filtro en la parte superior de la tina y use una esponja para absorber el agua del sumidero.

Después de cada lavado

Después de cada lavado, desconecte el abastecimiento de agua del electrodoméstico y deje la puerta ligeramente abierta para que la humedad y los olores no queden atrapados en el interior.

Quite el enchufe

Antes de limpiar o realizar cualquier mantenimiento, desconecte siempre la máquina del tomacorriente.

Para limpiar el exterior y las partes de goma del lavavajillas, no utilice disolventes ni productos de limpieza abrasivos. Solamente utilice un paño humedecido con agua tibia.

Para eliminar marcas o manchas de la superficie interior, utilice un paño impregnado con agua y un poco de vinagre o bien un producto específico para lavavajillas.

Cuando no se usa por largo tiempo

Se recomienda un ciclo de lavado con el lavavajillas vacío y a continuación desenchufe la máquina de la red, desconecte el abastecimiento de agua y deje la puerta del electrodoméstico ligeramente abierta. Esto ayudará a que las juntas duren más y que no se formen olores en el interior del aparato.

Para mover el electrodoméstico

Si tiene que mover el electrodoméstico, trate de mantenerlo en posición vertical. Si es absolutamente necesario, se puede apoyar sobre su parte trasera.

Sellos

Uno de los factores que pueden provocar olores en el lavavajillas es la comida que queda atrapada en las juntas. La limpieza periódica con una esponja húmeda previene que esto ocurra.

INSTRUCCIONES DE INSTALACIÓN

ADVERTENCIA

Riesgos de la descarga eléctrica

Desconecte la energía eléctrica antes de instalar el lavavajillas.

Cualquier falla podría provocar la muerte o una descarga eléctrica.

Atención

La instalación de tuberías y equipos eléctricos debe ser hecha por profesionales.

Sobre la conexión eléctrica

ADVERTENCIA

Para seguridad personal:

- No utilice una extensión o adaptador con este electrodoméstico.

- Bajo ninguna circunstancia, corte o quite la conexión a tierra del cable de suministro.

Requerimientos eléctricos

Por favor, revise la placa de datos de potencia para conocer la tensión nominal y conectar el lavavajillas a la provisión de energía correspondiente. Utilice el fusible requerido 10A/13A/16A, se recomienda un fusible de retardo de tiempo o un disyuntor y proporcionar un circuito separado que sirva solo a este aparato.

Conexión eléctrica

Asegúrese de que el voltaje y la frecuencia del suministro eléctrico se correspondan con los que figuran en la placa de datos de potencia. Solo inserte el enchufe en un tomacorriente que esté adecuadamente conectado a tierra. Si el tomacorriente al cual el electrodoméstico se debe conectar no es el adecuado para el enchufe, reemplace el tomacorriente ante que usar un adaptador o es probable que se produzcan sobrecalentamiento y quemaduras.

Asegúrese de que tenga una adecuada descarga a tierra antes de utilizarlo.

Provisión de agua y drenaje

Conexión de agua fría

Conecte la manguera de entrada de agua fría a un conector de rosca de 3/4 (pulgada) y ajústelo bien en su lugar.

Si las cañerías son nuevas o no fueron utilizadas por un largo período de tiempo, deje correr el agua hasta asegurarse que salga limpia. Esta precaución es necesaria para evitar el riesgo de que el ingreso de agua se obstruya y dañe el electrodoméstico.

manguera de suministro común

manguera de suministro de seguridad

Sobre la manguera de suministro de seguridad

La manguera de suministro de seguridad consta de doble pared. El sistema de la manguera garantiza su intervención bloqueando el flujo de agua en caso de que la manguera de entrada se rompa y cuando el espacio de aire entre ésta y la manguera externa corrugada se llena de agua.

ADVERTENCIA

Una manguera que se conecta al aspersor del sumidero puede explotar si se instala en la misma línea de agua que el lavavajillas. Si su fregadero tiene una, se recomienda que se desconecte la manguera y se tape el orificio.

Cómo conectar la manguera de entrada

1. Extraiga completamente las mangueras de suministro de seguridad del compartimiento de almacenamiento ubicado en la parte posterior del lavavajillas.
2. Ajuste los tornillos de la manguera de ingreso al grifo con una rosca de 3/4 pulgada.
3. Abra el agua completamente antes de iniciar el uso del lavavajillas.

Cómo desconectar la manguera de suministro de seguridad

1. Cierre el agua.
2. Desenrosque la manguera de ingreso de la canilla.

Conexión de las mangueras de drenaje

Inserte la manguera de drenaje en el tubo de desagüe con un diámetro mínimo de 4 cm, o déjelo correr en la pileta evitando que se doble o se pliegue. La altura del tubo de drenaje debe ser menor de 1000 mm. El extremo libre de la manguera no debe estar inmerso en el agua para evitar que ésta vuelva a fluir hacia adentro.

⚠ Fije de manera segura la manguera de drenaje tanto en la posición A como en la posición B

Como desagotar el exceso de agua de las mangueras

Si el sumidero es 1000 más alto del piso, el exceso de agua en las mangueras no se drenará directamente a ésta. Será necesario desagotar el exceso de agua de las mangueras en un cuenco o en un contenedor adecuado colocado afuera y más bajo que el sumidero.

Salida de agua

Conecte la manguera de desagüe. La manguera de drenaje se debe instalar correctamente para evitar pérdidas de agua. Asegúrese que la manguera de drenaje no esté doblada o aplastada.

Manguera de extensión

Si necesita una extensión de la manguera de drenaje, asegúrese de utilizar una similar.

No debe tener más de 4 metros de largo; en caso contrario, se puede reducir el efecto de limpieza del lavavajillas.

Conexión del sifón

El desagüe debe estar a una altura menor de 100 cm (máximo) de la base del plato. La manguera de drenaje debe estar fija.

Posición del aparato

Ubíquelo en el lugar deseado. La parte posterior debe estar apoyada contra la pared y los lados junto a los gabinetes o paredes adyacentes. El lavavajillas está equipado con mangueras de provisión de agua y drenaje que se pueden colocar a la derecha o a la izquierda para facilitar una adecuada instalación.

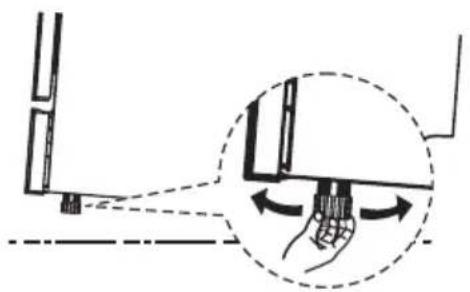

Nivelación del aparato

Una vez que el aparato está posicionado para nivelar, la altura se puede alterar mediante la corrección del nivel de los pies.

En todo caso, el electrodoméstico no se debe inclinar más de 2°.

• Instalación aislada

Paso 1. Montaje entre gabinetes existentes

El lavavajillas fue diseñado con una altura de 845 mm para que encaje entre los gabinetes existentes de la misma altura en las cocinas modernas. Los pies se pueden ajustar hasta lograr la altura correcta. La parte superior laminada de la máquina no requiere ningún cuidado especial ya que es resistente al calor, a prueba de rayados y resistente a las manchas.

Paso 2. Debajo de la encimera existente

(Cuando se ajusta debajo de una encimera) En las cocinas más modernas hay solo una encimera bajo la cual se ubican los gabinetes y electrodomésticos. En este caso, retire la parte superior del lavavajillas quitando los tornillos debajo del borde posterior de la parte superior (a).

Atención

Después de quitar la encimera, se debe volver a atornillar debajo del borde posterior de la parte superior (b).

Selección de la mejor ubicación para el lavavajillas

La posición de instalación del lavavajillas debe ser cercana a las mangueras de ingreso y drenaje y el cable eléctrico.

Ilustraciones de las dimensiones del gabinete y posición de instalación del lavavajillas.

1. Menos de 5mm entre la parte superior del lavavajillas y del gabinete y la puerta externa alineada al gabinete.

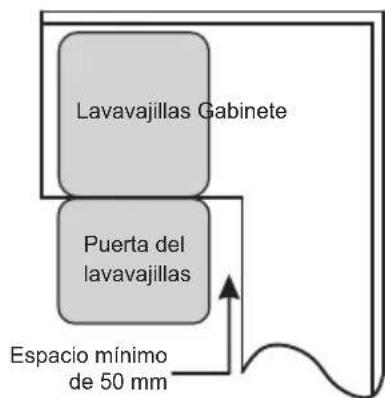

1. Si el lavavajillas está instalado en la esquina del gabinete, debe haber algo de espacio cuando se abre la puerta.

NOTA:

Dependiendo de donde está el tomacorriente eléctrico, puede tener que agujerear el lado opuesto del gabinete.

CONSEJOS PARA RESOLUCIÓN DE PROBLEMAS

Antes de llamar al servicio

La revisión de los gráficos en las páginas siguientes puede evitar que tenga que llamar un servicio.

Problema Posibles Causas Qué hacer
El lavavajillas no se inicia	Fusible quemado o disyuntores activados.	Reemplace el fusible o reinicie el disyuntor. Retire cualquier otro electrodoméstico que comparta el mismo circuito que el lavavajillas.
	La fuente de alimentación no está encendida.	Asegúrese que el lavavajillas esté encendido y la puerta cerrada y asegurada.Asegúrese que el cable de energía esté apropiadamente enchufado en el tomacorriente de la pared.
	Presión de agua baja	Controle que la provisión de agua esté conectada adecuadamente y que esté abierta.
	La puerta del lavavajillas no está bien cerrada.	Asegúrese de cerrar bien la puerta y asegúrela.
Agua no bombeada del lavavajillas	Manguera de drenaje retorcida o atrapada.	Compruebe la manguera de drenaje.
	Filtro bloqueado.	Compruebe el grosor del filtro.
	Fregadero de cocina atascado.	Controle que el lavabo de la cocina esté drenando bien. Si el problema es que el lavabo no está drenando, puede necesitar un plomero antes que un técnico en lavavajillas.
Espuma en el tubo Detergente incorrecto.		Utilice solamente el detergente especial para lavavajillas para evitar la espuma. Si esto ocurre, abra el lavavajillas y deje que ésta se evapore. Agregue 3 litros de agua fría en la base del lavavajillas. Cierre la puerta del lavavajillas, luego seleccione cualquier ciclo. Inicialmente, el lavavajillas escurrirá toda el agua. Abra la puerta después de completar la etapa de drenaje y verifique si la espuma ha desaparecido. Repita si es necesario.
	Derrame del abrillantador.	Limpie inmediatamente los derrames de abrillantador.
Interior del tubo manchado	Puede haberse utilizado detergente con colorante.	Asegúrese de que el detergente no tenga colorantes.
Una película blanca sobre la superficie interna	Minerales de agua dura.	Para limpiar el interior, utilice una esponja húmeda con detergente para lavavajillas y use guantes de goma. Nunca utilice otro limpiador que no sea el detergente para lavavajillas, puede producir espuma.
Hay manchas de óxido en los cubiertos	Los elementos afectados no son resistentes a la corrosión.	Evite lavar elementos que no sean resistentes a la corrosión en el lavavajillas.
	No se ejecutó un programa después que se agregó sal al lavavajillas. Quedaron restos de sal en el ciclo de lavado.	Siempre ejecute un programa sin ningún cubierto después de agregarle sal. No seleccione la función Turbo (si la tiene), después de agregar sal al lavavajillas.
	La tapa del ablandador está suelta.	Revise que la tapa del ablandador esté asegurada.
Golpeteo en el lavavajillas	Un brazo de aspersión está golpeando algún elemento en la cesta.	Interrumpa el programa y vuelva a acomodar los elementos que están obstruyendo el brazo de aspersión.
Ruido metálico en el lavavajillas	Hay cubiertos sueltos en el lavavajillas.	Interrumpa el programa y vuelva a acomodar el menaje.
Golpeteo en los tubos de agua	Esto puede ser causado por la instalación in situ o la sección transversal de la tubería.	Esto no influye en la función del lavavajillas. Si tiene dudas, póngase en contacto con un plomero calificado.
La vajilla no está limpia	La vajilla no se cargó correctamente.	Vea PARTE II “Preparación y Carga de la Vajilla”.
	El programa no es lo suficientemente poderoso.	Seleccione un programa más intensivo.
La vajilla no está limpia.	No se dispense suficiente detergente.	Utilice más detergente o cámbielo por otro.
	Los elementos están bloqueando los brazos de aspersión.	Acomode los elementos para que el aspersor rote libremente.
	La combinación de filtros no está limpia o no fue correctamente instalada en la base del gabinete de lavado. Esto puede provocar que los chorros de los brazos de aspersión se bloqueen.	Limpie y/o coloque el filtro correctamente. Limpie los chorros del brazo de aspersión.
Turbidez en la cristalería.	Combinación de agua blanda y demasiado detergente.	Utilice menos detergente si su agua es blanda y seleccione un ciclo más corto para lavar la cristalería y para que queden limpios.
Manchas blancas que aparecen en la vajilla y en las copas.	El agua dura de algunas áreas puede causar depósitos calcáreos.	Agregue más detergente.
Marcas negras o grises en la vajilla.	Los utensilios de aluminio frotaron contra la vajilla	Utilice un limpiador abrasivo suave para eliminar marcas.
Restos de detergente en el dispensador	La vajilla bloquea el dispensador de detergente	Volver a cargar la vajilla adecuadamente.
La vajilla no se seca.	Carga inadecuada Cargue el lavavajillas como se sugiere en las indicaciones.
	Se extrajo la vajilla demasiado pronto	No vacíe el lavavajillas inmediatamente después del lavado. Abra la puerta levemente, de esta manera sale el vapor. Saque la vajilla cuando la temperatura interior sea segura. Descargue la cesta inferior primero para evitar que el agua gotee desde la cesta superior.
La vajilla no se seca.	Se seleccionó el programa equivocado.	Con un programa corto, la temperatura del lavado es más baja, lo que disminuye el desempeño de limpieza. Seleccione un programa con un tiempo de lavado largo.
	El uso de cubertería con revestimiento de baja calidad.	El drenaje de agua es más difícil con estos elementos. Los cubiertos y vajilla de este tipo no son apropiados para el lavavajillas.

ADVERTENCIA

La reparación por sí mismo o la reparación no profesional posiblemente causarán riesgos graves a la seguridad del usuario del aparato y afectará la garantía.

• Disponibilidad de Piezas de Repuestos

Siete años después del lanzamiento de última unidad del modelo en mercado:

Motor, bomba de circulación y drenaje, calentadores y elementos de calefacción, incluyendo bombas de calefacción (las de separado o las adjuntadas), tuberías y equipos relacionados que incluyen todas las mangueras, válvulas, filtros y topes de agua, piezas estructurales e interiores relacionadas con ensamblajes de puerta (las de separado o las adjuntadas), tablero de circuito impreso, pantallas electrónicas, interruptores de presión, termostatos y sensores, software y firmware incluyendo software de reinicio.

Diez años después del lanzamiento de última unidad del modelo en mercado:

Bisagra y sellos de puerta, otros sellos, brazos rociadores, rejillas interiores y periféricos de plástico como cestas y tapas.

CARGA DE LAS CESTAS DE ACUERDO CON EN60436:

Cargar el lavavajillas a su máxima capacidad contribuirá al ahorro de energía y agua.

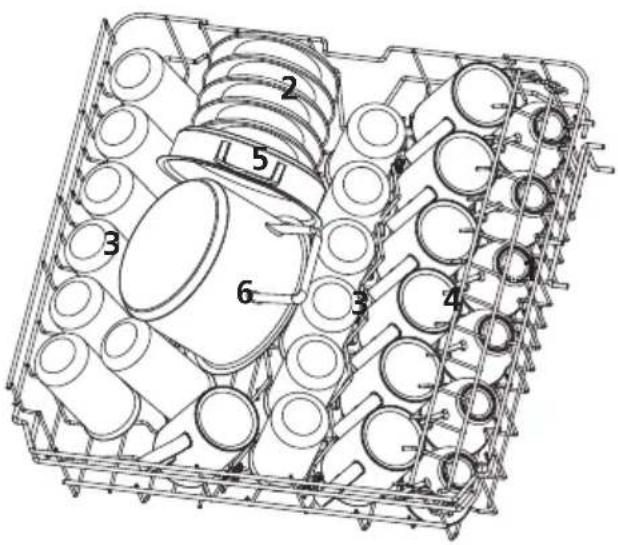

1. Cesta superior:

Número	Artículo
1	Tazas
2	Salseras
3	Copas
4	Tazas
5	Olla de horno
6	Horno pequeño

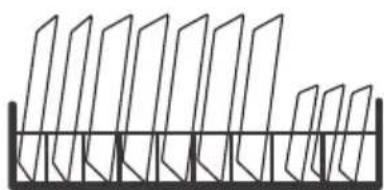

2. Cesta inferior:

Número	Artículo
7	Platos de postre
8	Platos playos
9	Platos soperos
10	Bandeja ovalada
11	Platos de postre de melamina
12	Tazón de melamina
13	Tazón de vidrio
14	Tazón de postre
15	Cesta para cubertería

3. Cesta para cubertería:

NOTA:

Por favor, coloque los objetos planos ligeros en el estante. El peso total es inferior a 1,5 kg.

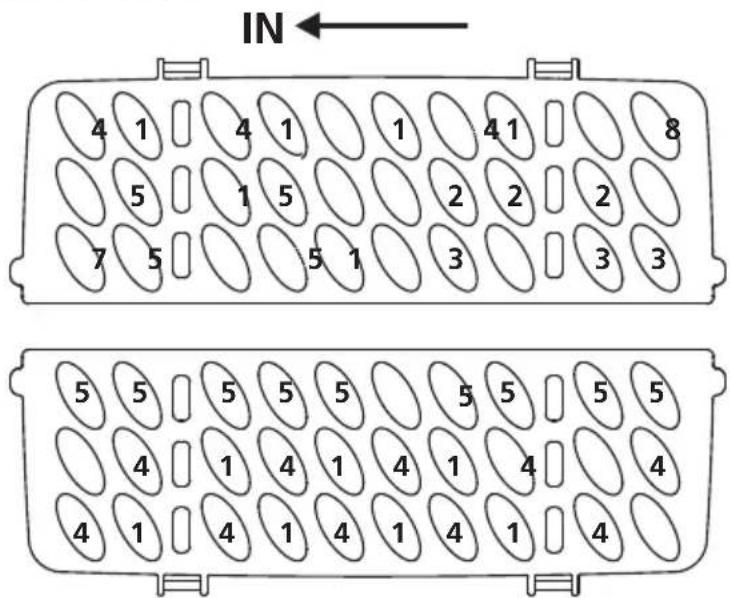

4. Cesto de cubiertos:

Información para la prueba de comparación de acuerdo a EN 60436 Capacidad: Configuración de 13lugares Posición de la cesta superior: posición baja Programa: ECO Configuración del abrillantador: Máxima Configuración del ablandador: H3

Número Artículo

1 Cucharas soperas

2 Tenedores

3 Cuchillos

4 Cucharas de té

5 Cucharas de postre

6 Cucharas de servir

7 Tenedores de servir

8 Salseras

Lavavajillas Manual de Instrucciones

PARTE II: Versión Especial

AJ13600E

AJ13600EX

CONTENIDOS

01

4 USO DEL LAVAVAJILLAS

4 Panel de control

6 Ablandador de agua

7 Preparación y carga de los platos

10 Función del abrillantador y el detergente

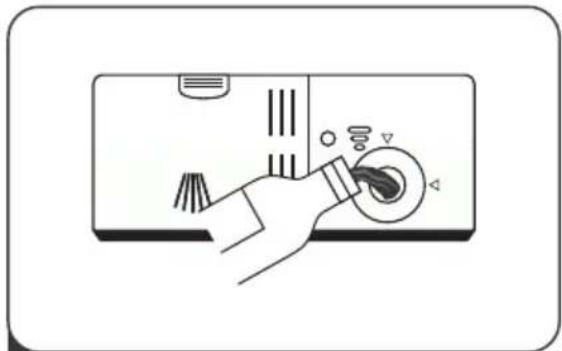

11 Llenado del contenedor de abrillantador

12 Llenado del dispensador de detergente

13 PROGRAMACIÓN DEL LAVAVAJILLAS

02

13 Cuadro del Ciclo de Lavado

15 Inicio de un ciclo de lavado

15 Cambio de programa a medio ciclo

16 ¿Olvidó agregar un plato?

03

17 CÓDIGOS DE ERROR

04

18 INFORMACIÓN TÉCNICA

NOTA:

• Si no puede resolver el problema solo, pida ayuda a un técnico profesional.
• El fabricante, siguiendo las políticas de constante desarrollo y actualización del producto, puede hacer modificaciones sin previo aviso.
• Si se pierde o está desactualizado, puede recibir de su fabricante o vendedor responsable un nuevo manual de usuario.

GUÍA RÁPIDA PARA USUARIOS

Lea en el manual de Instrucciones el contenido correspondiente al método de funcionamiento detallado.

1 Instalación del lavavajillas (Revise la sección 5 “INSTRUCCIONES DE INSTALACIÓN” de la PARTE I: Versión genérica.)

2 Remoción de residuos más grandes en la cubertería.

3 Carga de las cestas

4 Llenado del dispensador Selección

5e un programa y funcionamiento del lavavajillas

USO DEL LAVAVAJILLAS

Panel de control

Operation (Button)

1 Potencia	Presione este botón para encender su lavavajillas.
2 Programa	Seleccione el programa de lavado adecuado y se encenderá el indicador correspondiente.IntensivoPara la vajilla sucia más pesada y ollas, sartenes, platos, etc., normalmente sucios. Con alimentos secos.UniversalPara utensilios habituales, como ollas, platos, vasos y sartenes ligeramente suciasECO ECOEste es un programa normal, es adecuadopara limpiar vajillas con suciedad normal y es el programa más eficiente en términos de consumo combinado de energía y agua para ese tipo de vajilla.VidrioPara cubertería y vasos ligeramente sucios.90 minPara cargas normalmente sucias que necesitan un lavado rápido.
2 Programa	RápidoUn lavado más breve para una carga ligeramente sucia que no necesita secado.
3 Retraso -/+	Presione el botón "+" para agregar el tiempo de retraso o presione el botón "-" para disminuir el tiempo de retraso, se puede definir un retraso de 3H/6H y 9H.
4 Media carga	Cuando tenga cerca o menos de una mitad de vajilla o todas vajillas no lavadas, puede seleccionar esta función para ahorrar energía y agua.(Solo se puede usar con Intensivo,Universal, ECO, Vidrio y 90 min.)
5 Secado extra	Para un resultado de secado mejor. (Solo se puede usar con Intensivo, ECO, vidrio y 90 min.)
6 Bloqueo para niños	Esta opción le permite bloquear los botones del panel de control, excepto el botón de Encendido, para que los niños no puedan encender accidentalmente el lavavajillas presionando los botones del panel.Para bloquear o desbloquear los botones en el panel de control, presione el botón Secado adicional por 3 segundos.
7 Inicio/Pausa	Para iniciar el programa de lavado seleccionado o pausarlo cuando la lavavajillas esté funcionando.

Visualización

8 Tiempo de retraso	Para mostrar el tiempo de retraso (3h/6h/9h)
9 Indicador de advertencia	Abrillantador Si el indicador “※” está encendido, significa que el nivel de abrillantador es bajo y debe volver a llenarse.Sal Si el indicador “≦” está encendido, signi ica que el nivel de sal en el lavavajillas es bajo y debe volver a llenarse. Bloqueo para niñosSi el indicador "☐" está encendido, significa que el bloqueo para niños está activado

El ablandador de agua debe configurarse manualmente con el selector de dureza de agua.

El ablandador de agua está diseñado para remover minerales y sales de la misma, los que tendrían un efecto adverso o en detrimento en el funcionamiento del electrodoméstico.

Cuantos más minerales contenga, más dura será el agua.

El ablandador debe regularse según la dureza del agua en su área. Su Servicio de Aguas local le puede aconsejar sobre la dureza de la misma en su área.

Ajuste del consumo de sal

El lavavajillas permite ajustar la cantidad de sal consumida según la dureza del agua usada. Esto está destinado a optimizar y personalizar el nivel de consumo de sal.

Siga los pasos a continuación para ajustar el consumo de sal.

1. Cierre la puerta, encienda el aparato;
2. Dentro de los 60 segundos posteriores al encendido del aparato, presione el botón Remojo durante más de 5 segundos para ingresar al modo de configuración del ablandador de agua.

3. Presione el botón Remojo nuevamente para seleccionar el ajuste adecuado según su entorno local, el ajuste cambiará en la siguiente secuencia: H3->H4->H5->H6->H1->H2->H3;

4. Sin operación en 5 segundos o presione el botón Power (Potencia) para completar la con iguración y salir del modo de configuración.

DUREZA DEL AGUA				Nivel de ablandador de agua	Aparecer regeneración en secuencia de cadaX programas	Consumo de sal (gramo/ciclo)
Alemán °dH	Francés °fH	Británico °Clarke	Mmol/l
0 - 5 0	9 0 - 6 0	0,94 0		H1-> Luz rápida brillante	Sin regeneración
6 - 11 1	0 - 20 7 -	4 1,0 - 2,0	9	H2-> 90min Luz brillante	10
12 - 17 2	1 - 30 15	21 2,1 - 3,0	12	H3-> Rápido, 90 min luz brillante	5
18 - 22 3	1 - 40 22	28 3,1 - 4,0	20	H4-> Luz brillante vidrio	3
23 - 34 4	1 - 60 29	42 4,1 - 6,0	30	H5-> Luz brillante rápida vidrio	2
35 - 55 6	1 - 98 43	69 6,1 - 9,8	60	H6-> 90min Luz brillante vidrio	1

1^ = 1,25 ^ Clarke=1,78 ^ fH = 0,178mmol / l

Ajuste de fábrica: H3

1) Cada ciclo con operación de regeneración adicionalmente consumirá 2,0 litros de agua, el consumo de energía incrementa en 0,02kWh y el programa se extenderá en 4 minutos.

Revise la sección 3 "Carga de sal en el ablandador" de la PARTE I: Versión genérica, si su lavavajillas carece de sal.

NOTA:

Si su modelo no posee ablandador de agua, puede omitir esta sección. Ablandador de agua

La dureza del agua varía de lugar en lugar. Si en el lavavajillas se usa agua dura, se formarán depósitos en la vajilla y utensilios.

Este electrodoméstico está equipado con un suavizante especial que utiliza un contenedor de sal especialmente diseñado para eliminar cal y minerales del agua.

Preparación y carga de los platos

• Considere comprar utensilios que estén identificados como aptos para lavavajillas.
• Para elementos especiales, seleccionar un programa con la temperatura más baja posible.
• Para evitar daños, no saque las copas y cubiertos del lavavajillas hasta que el programa terminó.

Para lavar los siguientes cubiertos/platos

No son convenientes

• Cubiertos con mangos de madera, porcelana de cuerno o de nácar
• Artículos de plástico no son resistentes al calor
• Cubertería antigua con piezas pegadas que no son resistentes a la temperatura
• Artículos de menaje revestidos o vajilla
• Artículos de peltre o cobre
  • Copas de cristal
• Los artículos de acero están supeditados a la oxidación
• Bandejas de madera
• Los elementos hechos de fibras sintéticas

Son de conveniencia limitada

• Algunos tipos de copas pueden perder brillo después de muchos lavados
• Las piezas de plata y de aluminio tienen una tendencia a decolorar durante el lavado
• Los patrones vidriados pueden desvanecerse si se lavan con frecuencia

Recomendaciones para cargar el lavavajillas

Quite las grandes cantidades de restos de comida. Ablande los remanentes de comida quemada de las cacerolas. No es necesario que enjuague los platos en agua corriente.

Para un mejor desempeño del lavavajillas, siga esta guía de carga. (Las características y apariencia de las cestas y canastas de cubertería pueden variar según el modelo.)

Coloque los objetos en el lavavajillas de la siguiente manera:

- Los elementos como tazas, copas, ollas/sartenes, etc. deben mirar hacia abajo.

- Los elementos curvos o con recovecos deben cargarse de manera inclinada para que el agua se deslice.

- Todos los utensilios deben estar apilados de forma segura para no caerse.

- Ubique todos los utensilios de manera que los brazos de aspersión puedan rotar libremente durante el lavado.

- Cargue las piezas huecas tales como tazas, copas, sartenes, etc. con la abertura hacia abajo para que no acumule agua en su contenedor o en la base profunda.

- Los platos y los cubiertos no deben estar unos dentro de otros, o cubriéndolos.

- Para evitar daños, las copas no se deben tocar una con otras.

- La cesta superior está diseñada para contener la vajilla más delicada y liviana, como por ejemplo copas y tazas de café y té.

- ¡Los cuchillos largos colocados hacia arriba son un peligro potencial!

- Los cubiertos largos y/o filosos como por ejemplo los cuchillos de trinchar se deben colocar horizontalmente en la cesta superior.

- Por favor, no sobrecargue el lavavajillas. Esto es importante para lograr un buen resultado y para un consumo de energía razonable.

NOTA:

Los elementos muy pequeños no deben lavarse en el lavavajillas ya que podrían caerse fácilmente de la cesta.

Retire la vajilla

Para evitar que el agua gotee de la cesta superior a la cesta inferior, le recomendamos que primero vacíe la cesta inferior, seguida de la cesta superior.

ADVERTENCIA

¡Los elementos se van a calentar! Para evitar daños, no saque del lavavajillas copas y cubiertos hasta 15 minutos después que el programa terminó.

Carga de la cesta superior

La cesta superior está diseñada para contener la vajilla más delicada y liviana, como por ejemplo copas, tazas de café y té y platillos así como también platos, pequeños cuencos y cacerolas poco profundas (siempre y cuando no estén demasiado sucias). Ubique los platos y

batería de cocina de manera tal que el aspersor de agua no los mueva.

Carga de la cesta inferior

Sugerimos que ubique los elementos más grandes y más difíciles de limpiar en la cesta inferior: como por ejemplo ollas, sartenes, tapas, fuentes y cuencos, como vemos en la siguiente figura. Es preferable ubicar las fuentes y tapas a los lados del canasto para evitar que bloquee la rotación del brazo de aspersión.

El diámetro máximo aconsejado para los platos en frente del dispensador de detergente es de 19 cm, para no dificultar su apertura.

Carga en el cesto de cubertería

Los cubiertos se deben colocar en la rejilla especial para ellos, separados de todo lo demás y en la posición apropiada. Asegúrese que los utensilios no se mezclen ya que podrían provocar un mal desempeño.

ADVERTENCIA

No permita que ningún elemento sobrepase la base.

¡Cargue siempre los utensilios filosos con el filo hacia abajo!

Para el mejor efecto de lavado, por favor cargar las canastillas. Refiérase a las opciones estándares de carga al final de la sección de la PARTE I: Versión genérica

Función del abrillantador y el detergente

El abrillantador se libera durante el enjuague final para evitar que el agua forme gotas sobre la vajilla, las que pueden dejar manchas o rayas. También mejora el secado al permitir que el agua resbale de los platos. El lavavajillas está diseñado para que use abrillantador líquido.

ADVERTENCIA

Solo utilice una marca de abrillantador para lavavajillas. Nunca llene el dispensador del lavavajillas con otra substancia (p. ej. Producto de limpieza de lavavajilla, detergente líquido). Esto podría dañar el electrodoméstico.

Cuando vuelva a llenar el dispensador de abrillantador

A menos que se encienda en el panel de control una luz de advertencia del abrillantador (✗), siempre puede estimar la cantidad por el color del indicador de nivel óptico ubicado cerca de la tapa. Cuando el contenedor de abrillantador está lleno, el indicador estará totalmente oscuro. El tamaño del punto oscuro se reduce a medida que el abrillantador disminuye. Nunca debe permitir que el nivel del abrillantador sea menor de 1/4.

A medida que el abrillantador disminuye, el tamaño del punto negro sobre el indicador de nivel del mismo cambia, como se ilustra a continuación.

Lleno

3/4 lleno

1/2 lleno

1/4 Ileno

○ Vacío

Función del detergente

Los ingredientes químicos que componen el detergente son necesarios para remover, triturar y dispensar toda la suciedad del lavavajillas. La mayoría de los detergentes de calidad comercial son adecuados para este propósito.

ADVERTENCIA

• Uso adecuado del detergente
  Use solamente el detergente especialmente hecho para usar en lavavajillas. Guarde el detergente en un lugar fresco y seco.
  No coloque detergente en polvo en el dispensador hasta que esté listo para lavar los platos.

¡El detergente para lavavajillas es corrosivo! Mantenga el detergente para lavavajillas fuera del alcance de los niños.

Llenado del contenedor de abrillantador

1 Quite la tapa del depósito para el abrillantador girando en sentido a las agujas del reloj.

3 Cierre la tapa del depósito para el abrillantador girando en sentido a las agujas del reloj.

2 Vierta cuidadosamente el abrillantador en su dispensador, evitando que se desborde.

NOTA:

Limpie el producto de enjuague derramado con un paño absorbente para evitar la formación excesiva de espuma durante el próximo lavado.

Ajuste del depósito para el abrillantador

Gire el indicador dial del abrillantador a un número. Cuanto mayor sea el número, más abrillantador usa el lavavajillas.

Si la vajilla no se está secando adecuadamente o está manchada, ajuste el dial al siguiente número más alto hasta que no tengan manchas. Redúzcalo si hay manchas blanquecinas pegajosas en la vajilla o una película azulina en la cristalería o en las hojas de los cuchillos.

Llenado del dispensador de detergente

1 Presione el cierre de liberación del dispensador de detergente para abrir la tapa.

3 Cierre la cubierta y presiónela hasta que se encaje en su lugar.

2 Agregue detergente en la cavidad más grande (A) para el ciclo de lavado principal. Para cargas de lavado más sucias, agregue también un poco de detergente en la cavidad más pequeña (B) para el ciclo de prelavado.

NOTA:

• Tenga en cuenta que, dependiendo de la suciedad del agua, la configuración puede ser diferente.
• Observe las recomendaciones del fabricante en el paquete de detergente.

Cuadro del Ciclo de Lavado

El cuadro siguiente muestra los mejores programas para los niveles de residuos de comida y cuanto detergente se necesita. También muestra diversa información sobre los programas.

(●)Métodos: necesita colocar abrillantador en el dispensador.

Programa	Descripción del Ciclo	Detergente Pre / Principal	Tiempo de funciona- miento (min)	Energía (kWh)	Agua (L)	Abrillan- tador
Intensivo	Pre-lavado (50°C)
	Lavado (65°C)	4/17g
	Enjuague	(1 o 2 piezas)	205 1,621	17,8		●
	Enjuague
	Enjuague (65°C)
	Secado
Universal	Pre-lavado (45°C)
	Lavado (55°C)	4/17g
	Enjuague	(1 o 2 piezas)	175 1,302	14,2		●
	Enjuague (65°C)
	Secado
ECO (*EN60436)	Pre-lavado
	Lavado (45°C)	4/17g
	Enjuague (60°C)	(1 o 2 piezas)	230	0,937	11,0	●
	Secado
, 90 min	Lavado (60°C)
	Enjuague	21g
	Enjuague (65°C)	(1 pieza)	90 11,5	1,350		●
	Secado
Vidrio	Pre-lavado
	Lavado (50°C)	4/17g
	Enjuague	(1 o 2 piezas)	120 14,2	1,100		●
	Enjuague (65°C)
	Secado
, Rápido	Lavado (50°C)	20g
	Enjuague	(1 o 2 piezas)	30 0,751	11,	2	○
	Enjuague (45°C)
Remojar	Pre-lavado	/	15 0,020		4,0	○

NOTA:

ECO (*EN60436): El programa ECO es aplicable para limpiar la vajilla sólida, que para este uso, es el programa más eficiente en materia del consumo combinado de energía y agua, y se lo utiliza para evaluar el performance con legislación de diseño ecológico de EU.

Ahorro de Energía

1. El pre-enjuague de los ar tículos de vajilla causará un consumo aumentado de agua y energía, y no se lo recomienda.
2. Lavar la vajilla en el lavaplatos doméstico normalmente consumirá energía y agua menores en la fase de uso que el lavado con mano si utiliza el lavaplatos doméstico de acuerdo con las instrucciones.

Inicio de un ciclo de lavado

1. Extraiga la cesta inferior y superior, cargue la vajilla y vuelva a introducirlos. Se recomienda cargar la cesta inferior primero y luego la superior.
2. Vierta el detergente.
3. Inserte el enchufe en el tomacorriente. Sobre la provisión de energía se hace referencia en la última página "Ficha del producto". Asegúrese de que el suministro de agua esté abierto a presión máxima.
4. Cierre la puerta, presione el botón Power (Potencia), para encender la máquina.
5. Seleccione un programa, la luz indicadora se encenderá. Luego presione el botón Start/Pause (Inicio/Pausa), el lavavajillas comenzará su ciclo.

Cambio de programa a medio ciclo

El ciclo de lavado puede cambiarse solo si estuvo funcionando por un tiempo, de otro modo, ya se puede haber liberado el detergente y el lavavajillas puede haber drenado el agua de lavado. Si este es el caso, el lavavajillas necesita volver a configurarse y tiene que volver a llenar el dispensador de detergente. Para configurar el lavavajillas, siga las siguientes instrucciones:

1. Presione el botón Inicio/Pausa para pausar el lavado.
2. Pulse el botón Program más de tres segundos y la máquina pasará al modo de espera.
3. Puede cambiar el programa a la configuración de ciclo deseado.

¿Olvidó agregar un plato?

La vajilla olvidada se puede agregar en cualquier momento antes de que se abra el dispensador de detergente. Si este es el caso, siga las Instrucciones a continuación:

1. Presione el botón Start/Pause (Inicio/Pausa) para pausar el lavado.
2. Espere 5 segundos y luego abra la puerta.
3. Agregue la vajilla que se ha olvidado.
4. Cierre la puerta.

ADVERTENCIA

Es peligroso abrir la puerta a mitad del ciclo ya que podría quemarse con vapor caliente.

CÓDIGOS DE ERROR

Si hay algún malfunctionamiento, el lavavajillas mostrará códigos de error para identificarlos:

Códigos Significados Posibles Causas
La luz rápida parpadea fugazmente	Mayor tiempo de entrada.	Los grifos no están abiertos, el ingreso de agua es limitado o la presión del agua es demasiado baja.
La luz parpadea fugazmente	No alcanza la temperatura requerida.	Malfuncionamiento de elemento de calentamiento.
La luz del cristal parpadea fugazmente	Desbordamiento.	Algún elemento de lavavajillas tiene pérdidas.
Las luces del Modo Eco, del Cristal y del Rápido parpadean fugazmente.	Fallo de comunicación entre PCB principal con la pantalla de PCB.	Circuito abierto o corte de cableado para la comunicación.

ADVERTENCIA

• Si se produce un desbordamiento, cerrar el suministro principal de agua y llame al servicio de mantenimiento.
• Si hay agua en la fuente de la base por rebalsar o alguna pérdida de agua, ésta debe extraerse antes de reiniciar el lavavajillas.
• Si hay una falla, el lavavajillas mostrará un código de error. La siguiente tabla muestra posibles códigos de error y sus causas.

INFORMACIÓN TÉCNICA

Altura (H) 845mm

Anchura (W) 598mm

Profundidad (D1) 600mm (con la puerta cerrada)

Profundidad (D2) 1175mm (con la puerta abierta en 90°)

Nombre o marca comercial del proveedor: ASPES

Dirección de Proveedor: SVAN TRADING S.L.C/ Ciudad de Cartagena, 20.Paterna (46988). SPAIN.

Identificador de modelo: AJ13600E AJ13600EX

Parámetros generales del producto:

Parámetros Valor Parámetros Valor
Capacidad nominal (a) (ps)	12 Dimensión en cm		del Marco Interior:	85
			Anchura	60
			Profundidad	60
EEI (a)	55,9	Clase de eficiencia de energía (a)	E (c)
Índice de rendimiento de limpieza (a)	1,125	Índice de rendimiento de secado (a)	1,065
Consumo de energía en kWh [por ciclo], con el programa eco a través de utilizar llenado de agua fría. El consumo real de energía dependerá de cómo se usa el electrodoméstico.	0.937	Consumo de agua en litros [por ciclo], con el programa eco. El consumo efectivo de agua dependerá de cómo se utilice el aparato y de la dureza del agua.	11,0
Duración del programa (a) (h:min)	3:50 Tipo		Está de pie independientemente
Emisión de ruido acústico aéreo (a) (dB(A) re 1 pW)	49	Clase de emisión de ruido acústico aéreo (a)	C (c)
Modo OFF (W) 0,49 Modo de espera		(W) N/A
Inicio atrasado (W) (En su caso)	1,00	Espera de red (W) (En su caso)	N/A

Duración mínima de la garantía ofrecida por el proveedor (b): 36 meses

Información Adicional:

Enlace web al sitio web del proveedor, donde se encuentra la información del punto 6 del anexo II del Reglamento de la Comisión (UE) 2019/2022 (1) (b):

https://eprel.ec.europa.eu

(a) para el programa eco
(b) La modificación de estos elementos no se considerarán pertinentes a los efectos del párrafo 4 del artículo 4 del Reglamento (UE) 2017/1369.
(9) En caso de que la base de datos de productos genere automáticamente el contenido definitivo de esta celda, el proveedor no deberá ingresar estos datos.

(1) Reglamento (UE) 2019/2022 de la Comisión, de 1 de octubre de 2019, se establecen los requisitos de diseño ecológico para lavavajillas domésticos de conformidad con la Directiva 2009/125 / CE del Parlamento Europeo y del Consejo que modifica el Reglamento (CE) n.o 1275/2008 de la Comisión y deroga el Reglamento de la Comisión. (UE) No 1016/2010 (véase la página 267 de este Diario Oficial).
