| Tipo de producto | Autorradio GPS con pantalla táctil |
| Marca | Kenwood |
| Modelo | DNX7160 |
| Dimensiones (An x Al x Pr) | 178 x 100 x 160 mm (formato doble DIN) |
| Peso | Aproximadamente 2 kg |
| Alimentación | 12 V CC (negativo a masa), fusible 15 A |
| Consumo eléctrico | Máx. 15 A (a través del fusible) |
| Funciones principales | Navegación GPS, reproductor CD/DVD, radio AM/FM, Bluetooth, puertos USB/iPod, entradas AV, cámara de reversa, controles en el volante |
| Pantalla | Pantalla táctil a color |
| Conectividad | Bluetooth (manos libres, streaming de audio), USB, iPod, entrada de audio/video, salidas preamplificadas delanteras/traseras/subwoofer |
| GPS | Antena GPS integrada (accesorio), adquisición inicial hasta varios minutos |
| Recepción de radio | AM/FM con antena motorizada o amplificada |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco; no usar productos abrasivos ni disolventes |
| Seguridad | Fusible de protección, función PROTECT contra cortocircuitos, apagado automático por sobrecalentamiento |
| Piezas de repuesto y reparabilidad | Accesorios incluidos: manguito de montaje, herramientas de desmontaje, micrófono Bluetooth, antena GPS, cables; fusible reemplazable |
| Información general | Ángulo de montaje máx. 30°, ventilador de enfriamiento, compatibilidad con adaptadores de volante opcionales |
Preguntas frecuentes - DNX7160 KENWOOD
Preguntas de los usuarios sobre DNX7160 KENWOOD
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Radio del coche en formato PDF gratis! Encuentra tus instrucciones DNX7160 - KENWOOD y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DNX7160 de la marca KENWOOD.
MANUAL DE USUARIO DNX7160 KENWOOD
SISTEMA DE NAVEGACIÓN GPS
DNX SERIES
DNX7160 DNX7020EX
INSTALLATION MANUAL MANUEL D'INSTALLATION MANUAL DE INSTALACIÓN
Kenwood Corporation

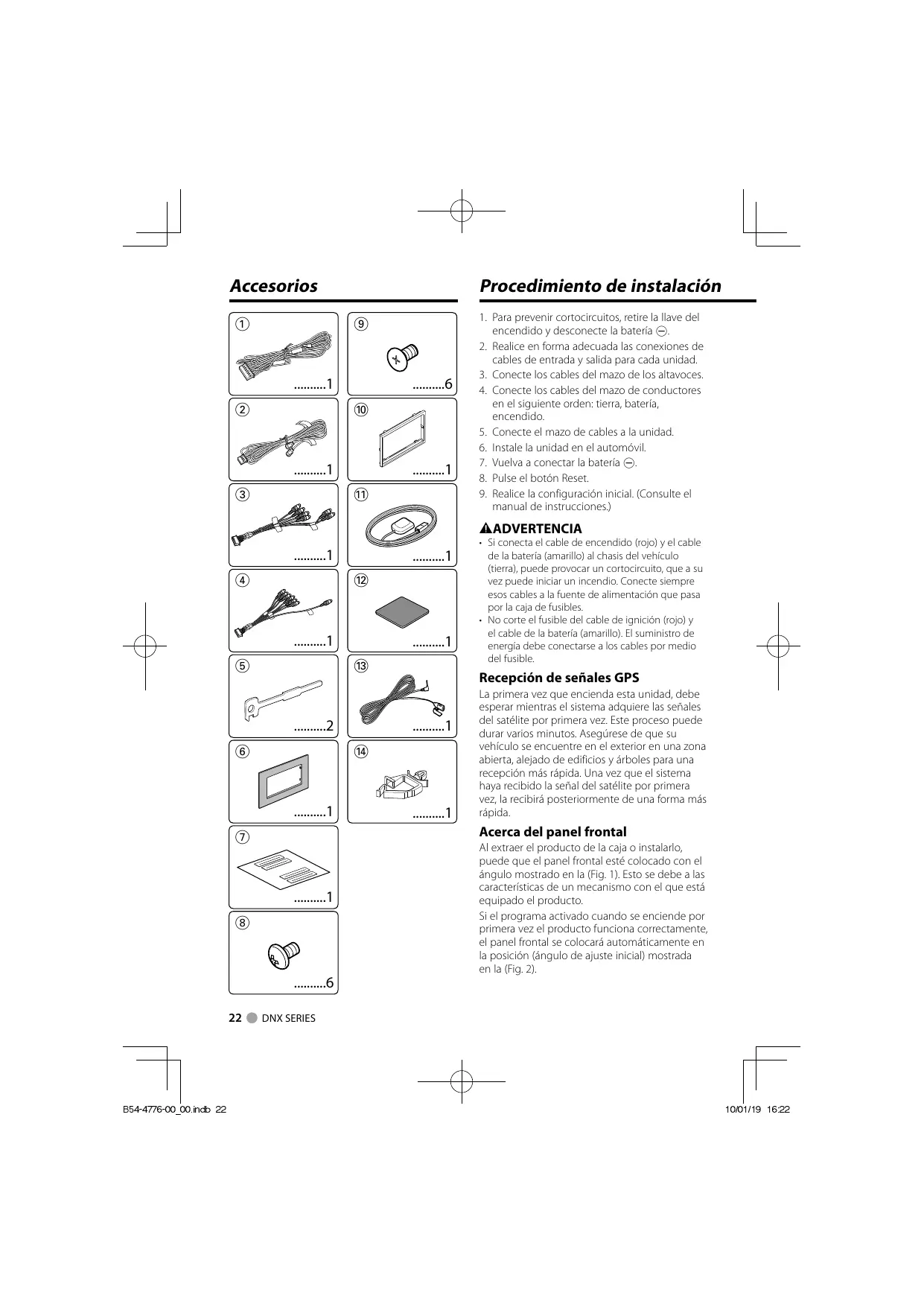

Procedimiento de instalación
- Para prevenir cortocircuitos, retire la llave del encendido y desconecte la batería ⊖.
- Realice en forma adecuada las conexiones de cables de entrada y salida para cada unidad.
- Conecte los cables del mazo de los altavoces.
- Conecte los cables del mazo de conductores en el siguiente orden: tierra, batería, encendido.
- Conecte el mazo de cables a la unidad.
- Instale la unidad en el automóvil.
- Vuelva a conectar la batería ⊖.
- Pulse el botón Reset.
- Realice la configuración inicial. (Consulte el manual de instrucciones.)
ADVERTENCIA
- Si conecta el cable de encendido (rojo) y el cable de la batería (amarillo) al chasis del vehículo (tierra), puede provocar un cortocircuito, que a su vez puede iniciar un incendio. Conecte siempre esos cables a la fuente de alimentación que pasa por la caja de fusibles.
- No corte el fusible del cable de ignición (rojo) y el cable de la batería (amarillo). El suministro de energía debe conectarse a los cables por medio del fusible.
Recepción de señales GPS
La primera vez que encienda esta unidad, debe esperar mientras el sistema adquiere las señales del satélite por primera vez. Este proceso puede durar varios minutos. Asegúrese de que su vehículo se encuentre en el exterior en una zona abierta, alejado de edificios y árboles para una recepción más rápida. Una vez que el sistema haya recibido la señal del satélite por primera vez, la recibirá posteriormente de una forma más rápida.
Acerca del panel frontal
Al extraer el producto de la caja o instalarlo, puede que el panel frontal esté colocado con el ángulo mostrado en la (Fig. 1). Esto se debe a las características de un mecanismo con el que está equipado el producto.
Si el programa activado cuando se enciende por primera vez el producto funciona correctamente, el panel frontal se colocará automáticamente en la posición (ángulo de ajuste inicial) mostrada en la (Fig. 2).

Después de la instalación
Después de la instalación, realice la configuración inicial siguiendo el manual de instrucciones.

- El montaje y cableado de este producto requiere conocimientos y experiencia. Para su seguridad, deje el trabajo de montaje y cableado a profesionales.
- Asegúrese de utilizar para la unidad una fuente de alimentación de 12 V CC con conexión a tierra negativa.
- No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Asimismo evite los lugares muy polvorientos o sujetos a salpicaduras de agua.
- No utilice sus propios tornillos. Utilice únicamente los tornillos suministrados. Si utiliza tornillos erróneos, podría dañar la unidad.
- Si no se enciende la alimentación (se muestra "PROTECT"), puede que el cable del altavoz haya sufrido un cortocircuito o que haya tocado el chasis del vehículo y se haya activado la función de protección. Por lo tanto, es necesario revisar el cable e altavoz.
- Si el encendido de su coche no dispone de posición CA, conecte los cables de encendido a la fuente de alimentación que pueda activarse y desactivarse con la llave de encendido. Si conecta el cable de encendido a una fuente de alimentación con un suministro de voltaje constante, como con los cables de la batería, la batería puede agotarse.
- Si el panel de mandos tiene una tapa, asegúrese de instalar la unidad de tal forma que la placa frontal no golpee la tapa cuando se abra o se cierre.
- Si se funden los fusibles, asegúrese primero de que los cables no están en contacto pues pueden ocasionar un cortocircuito, luego reemplace el fusible dañado por uno nuevo que tenga la misma potencia de servicio.
-
Aísle los cables no conectados con una cinta de vinilo u otro material similar. Para prevenir los cortocircuitos, no quite las tapas de los cables o terminales desconectados.
-

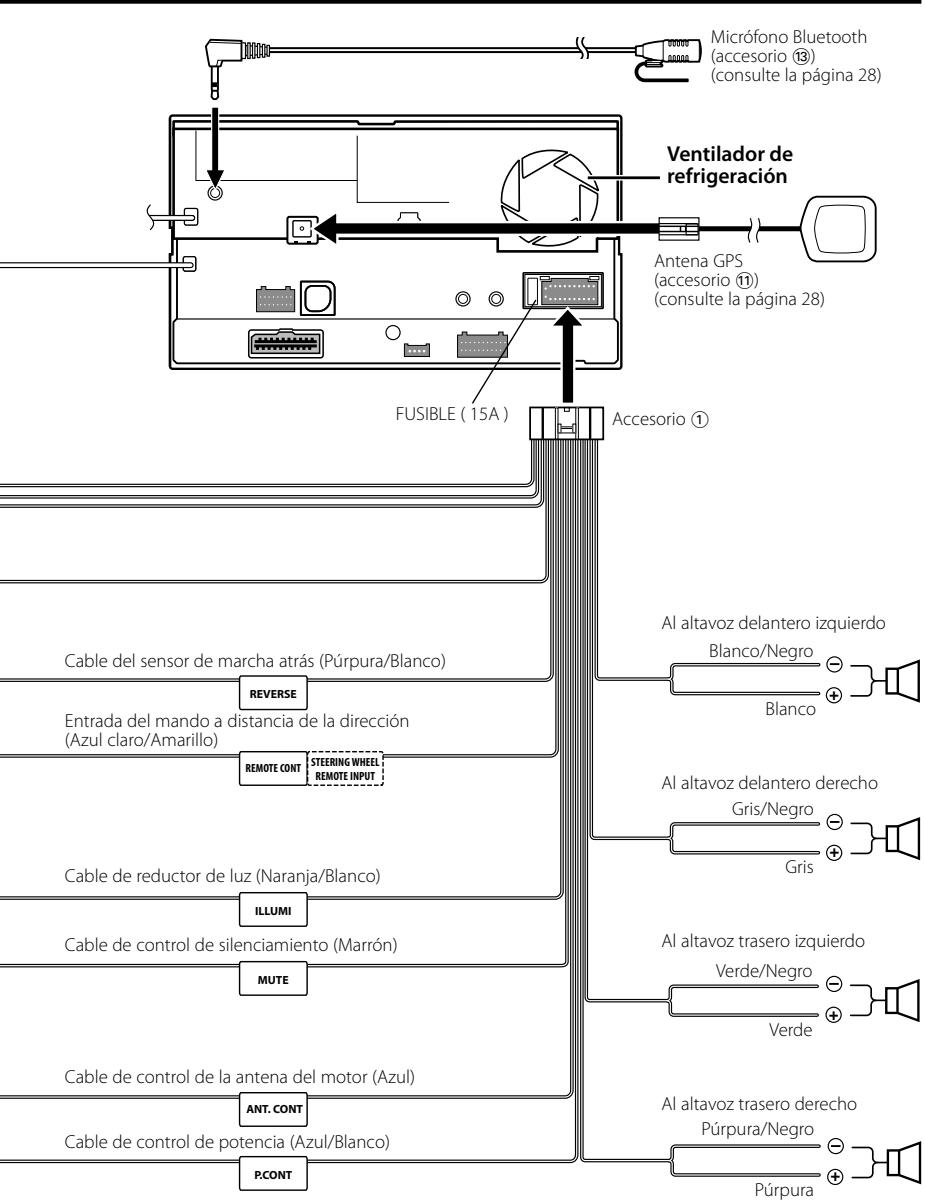

Conecte correctamente los cables de altavoz a los terminales que corresponden. La unidad se puede dañar o no funcionar si comparte los cables ⊖ o los conecta a tierra a cualquier parte metálica del vehículo.
- Cuando solamente se conectan dos altavoces al sistema, los conectores se deben conectar ya sea a los terminales de salida delanteros o a los terminales de salida traseros (nunca mezcle los delanteros y los traseros). Por ejemplo, si realiza la conexión del conector ⊕ del altavoz izquierdo a un terminal de salida delantero, no conecte el conector ⊖ a un terminal de salida trasero.
- Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.
- Instale la unidad en un ángulo de 30^ o menos.
- Esta unidad tiene un ventilador de refrigeración (página 25) para reducir la temperatura interna. No monte la unidad en un lugar en el que el ventilador de refrigeración de la unidad pueda quedar obstruido. Si estas aberturas quedan bloqueadas, la refrigeración no se producirá, aumentando la temperatura interna y provocando averías.
- No presione con fuerza la superficie del panel al instalar la unidad en el vehículo. De lo contrario, pueden producirse marcas, daños o fallos.
- Podría disminuir la recepción si existen objetos metálicos cerca de la antena Bluetooth.
Unidad de antena Bluetooth

PRECAUCIÓN
Instale esta unidad en la consola de su vehículo.
No toque la parte metálica de esta unidad durante e inmediatamente después del uso de la unidad. La parte metálica tal como el disipador de calor y la carcasa se calientan.

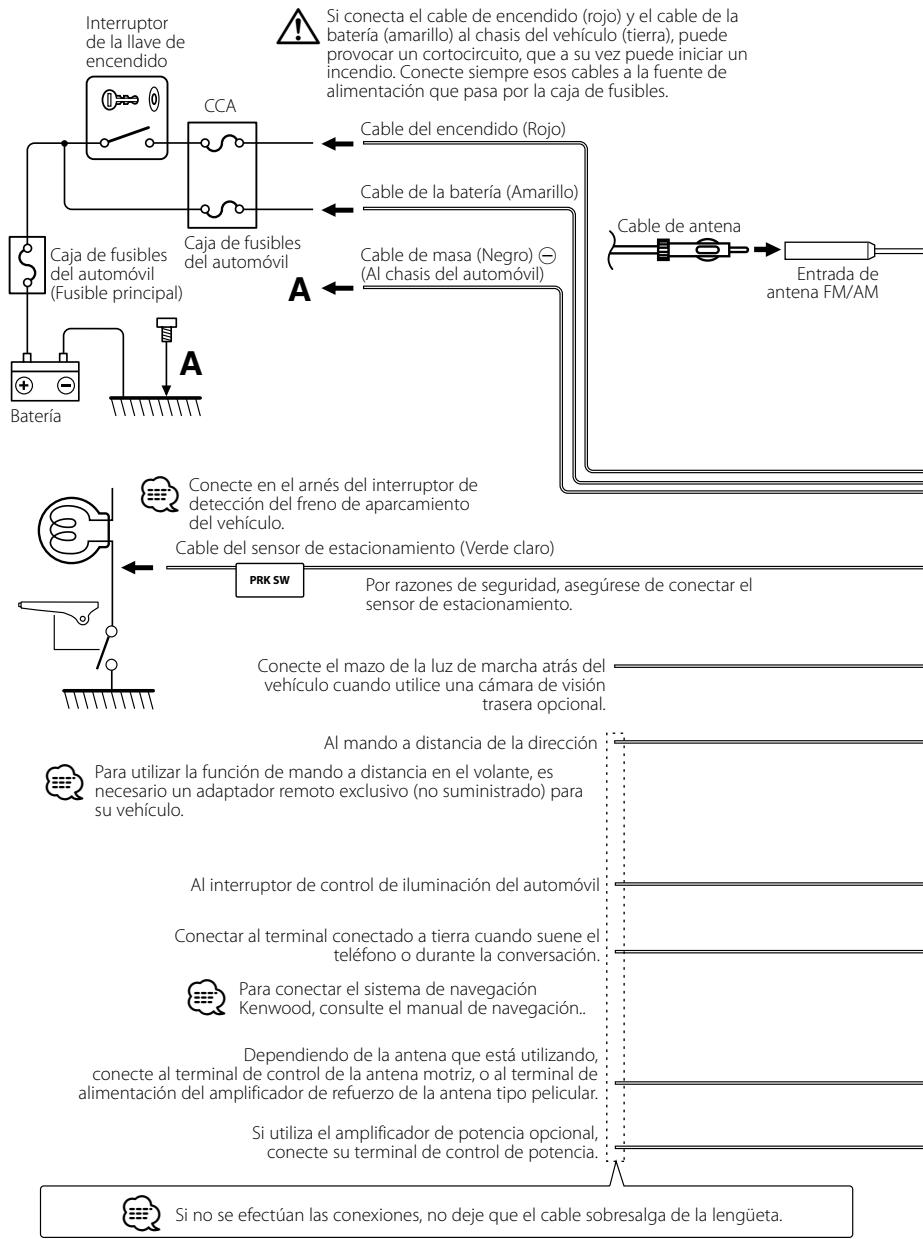

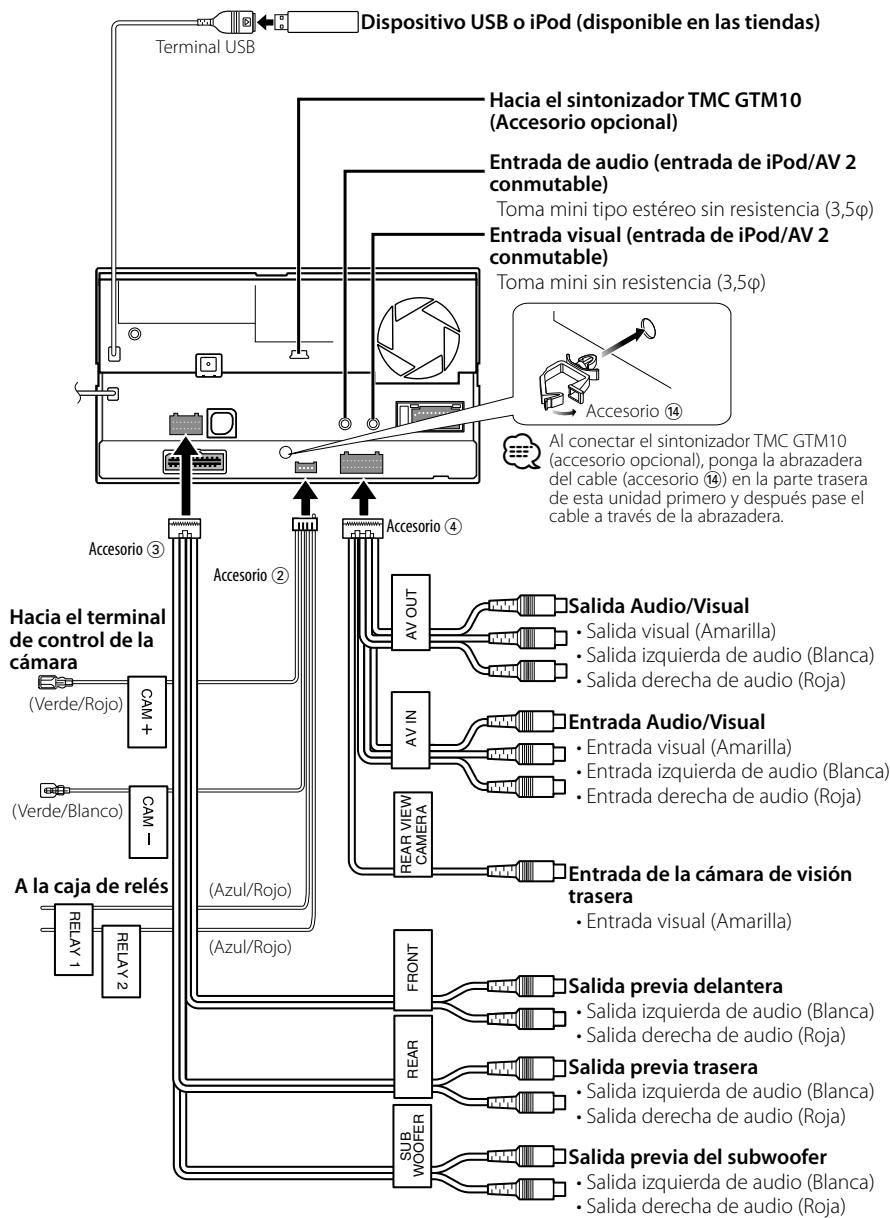

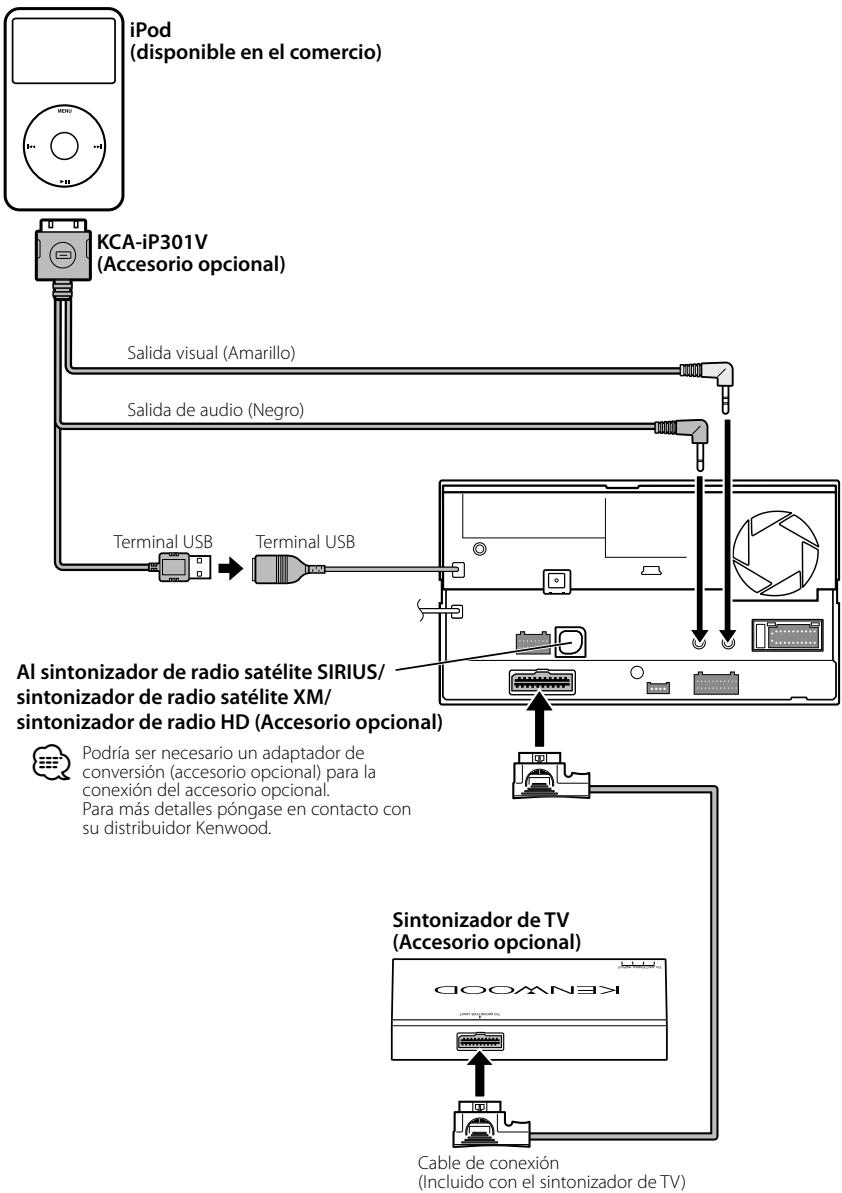

A["iPod (disponible en el comercio)"] --> B["KCA-iP301V (Accesorio opcional)"]
B --> C["Salida visual (Amarillo)"]
B --> D["Salida de audio (Negro)"]
B --> E["Terminal USB"]
E --> F["Terminal USB"]
F --> G["Al sintonizador de radio satélite SIRIUS/sintonizador de radio satélite XM/sintonizador de radio HD (Accesorio opcional)"]
G --> H["Sintonizador de TV (Accesorio opcional)"]
H --> I["Cable de conexión (Incluido con el sintonizador de TV)"]
G --> J["Pará más detalles póngase en contacto con su distribuidor Kenwood"]
G --> K["Pordría ser necesario un adaptador de conversión (accesorio opcional) para la conexión del accesorio opcional. Para más detalles póngase en contacto con su distribuidor Kenwood."]
Instalación de la antena GPS
La antena GPS está instalada en el interior del coche. Debería instalarse lo más horizontalmente posible para permitir una recepción sencilla de las señales del satélite GPS.

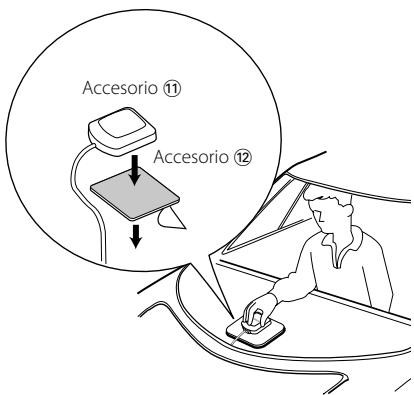

Para montar la antena GPS en el interior del vehículo:
- Limpie el salpicadero o cualquier otra superficie.
- Quite la parte trasera del adhesivo en la parte inferior de la placa de metal (accesorio ⑫).
- Presione firmemente hacia abajo la placa de metal (accesorio ⑫) en su tablero o en otra superficie de montaje. Puede doblar la placa de metal (accesorio ⑫) para adaptarla a la superficie curva, si es necesario.
- Coloque la antena GPS (accesorio ⑪) en la parte superior de la placa de metal (accesorio ⑫).


- Dependiendo del tipo de coche, la recepción de las señales de satélite GPS puede que no sea posible con una instalación interior.
- La antena GPS debería instalarse en una posición, como mínimo, a 30 cm (12 pulgadas) del teléfono móvil o de cualquier otra antena de transmisión. Las señales del satélite GPS puede verse interferida por estos dispositivos de comunicación.
- Pintar la antena GPS con pintura (metálica) puede provocar una reducción de su rendimiento.

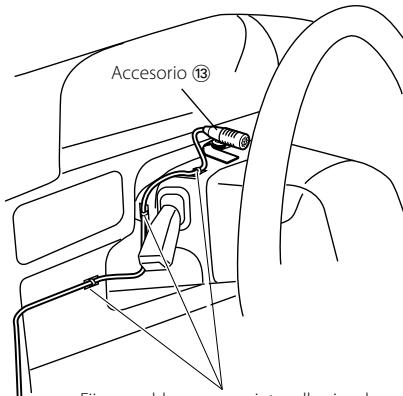

Instalación de la unidad del micrófono
- Compruebe la posición de instalación del micrófono (accesorio ⑬).
- Elimine el aceite y los restos de suciedad de la superficie de instalación.
- Instale el micrófono.
- Conecte el cable del micrófono a la unidad de forma segura en varias posiciones mediante cinta o material similar.

Fije un cable con una cinta adhesiva de uso comercial.

Quite el papel de liberación de la cinta adhesiva de doble cara para fijar en el lugar que se muestra arriba.

Ajuste la dirección del micrófono hacia el conductor.

Instale el micrófono lo más lejos que pueda del teléfono móvil.
Para General Motors

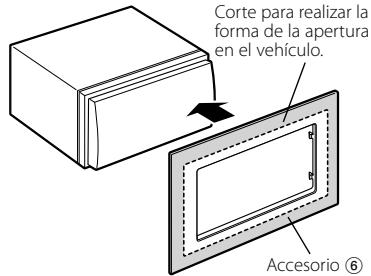

- Corte el accesorio ⑥ para realizar la forma de la apertura de la consola central.
- Coloque el accesorio ⑥ a la unidad.

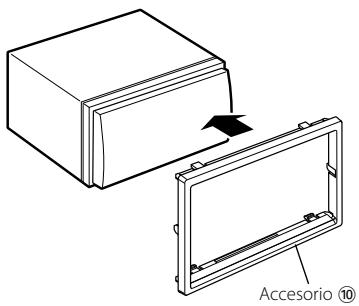

Para Volkswagen
- Coloque el accesorio ⑩ a la unidad.

Para Toyota/Scion

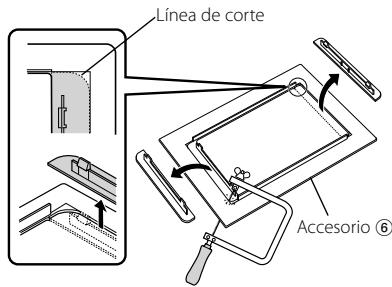

- Corte el accesorio ⑥ como se muestra en la ilustración.

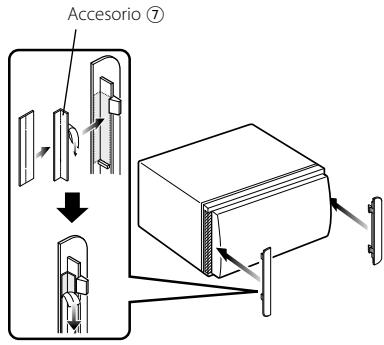

- Doble el adhesivo de doble cara (accesorio ⑦) a lo largo del corte y colóquelo en el accesorio ⑥ corte contra el soporte central como se indica en la ilustración. Utilice 2 piezas del accesorio ⑦ para a accesorio ⑥.
- Coloque el accesorio ⑥ en la unidad.

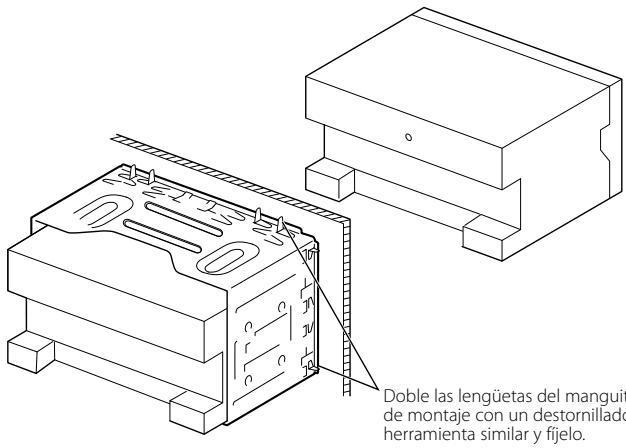

Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse).

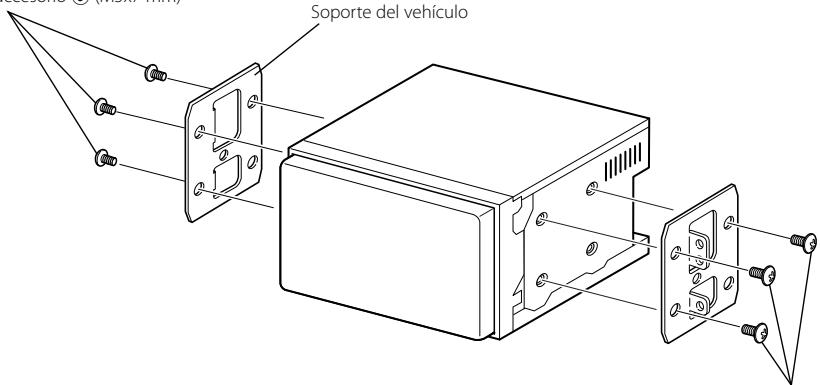

Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes
o accesorio ⑨ (M5x7 mm)

Accesorio ⑧ (M5x6 mm) o accesorio ⑨ (M5x7 mm)
Extracción del marco de goma dura (placa protectora)

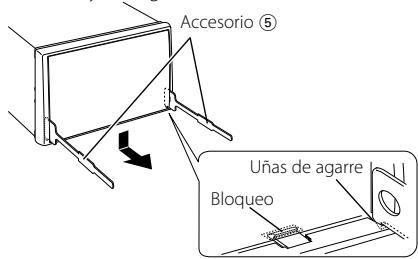

- Conecte los pasadores de la herramienta de extracción ⑤ y extraiga los dos bloqueos del nivel inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante.


- El marco puede extraerse desde el lado superior del mismo modo.
- Después de extraer la parte inferior, libere de la misma manera los dos lugares del lado superior.

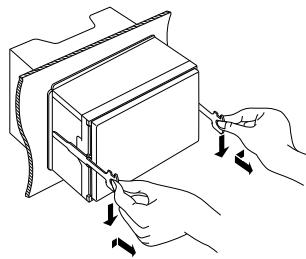

Desinstalación de la unidad
- Extraiga el marco duro de goma siguiendo el procedimiento de extracción descrito en la sección

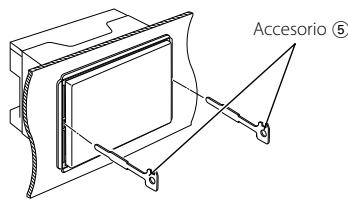

. - Inserte las dos herramientas de extracción ⑤ profundamente en las ranuras de cada lado, tal y como se muestra.

- Mueva la herramienta de extracción hacia abajo, y extraiga la unidad hasta la mitad mientras presiona hacia adentro.

- Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción.
- Termine de sacar la unidad con las manos, prestando atención para no dejarla caer.
