Tipo de producto	Aire acondicionado de techo y suelo con inversor DC
Modelo	CCFL-4530
Marca	Infiniton
Capacidad de enfriamiento (aproximadamente)	5.3 kW (18,000 BTU/h)
Capacidad de calefacción (aproximadamente)	5.9 kW (20,000 BTU/h)
Alimentación eléctrica	220-240 V ~ 50 Hz (Monofásica)
Refrigerante	R32
PCA del refrigerante	675
Dimensiones (unidad interior)	1245 x 680 x 244 mm (An x Al x Pr)
Dimensiones (unidad exterior)	925 x 366 x 700 mm (An x Al x Pr) aprox.
Modos	Auto, Frío, Calor, Deshumidificar, Solo ventilador
Velocidades del ventilador	Auto, Baja, Media, Alta
Temporizador	Temporizador de 24 horas con configuración de encendido/apagado
Control remoto	Control remoto LCD con visualización de temperatura y selección de modo
Función oscilante	Oscilación automática arriba/abajo e izquierda/derecha
Características adicionales	Turbo, Eco, Sueño, Control de luz
Tipo de instalación	Techo, Suelo, Empotrado
Filtro de aire	Lavable; limpiar cada 2 semanas
Tuberías de refrigerante	Conexiones abocardadas; longitud máxima de 15 a 50 m según la capacidad
Drenaje	Requiere tubería de drenaje adecuada con pendiente descendente
Características de seguridad	Protección contra sobrecorriente, protección del compresor, anticongelante, reinicio automático
Contenido del paquete	Unidad interior, unidad exterior, control remoto, pilas, manual de instalación

Preguntas frecuentes - CCFL-4530 Infiniton

¿Cómo limpio el filtro de aire?

Apague el aire acondicionado y desconecte la alimentación. Retire el filtro de la unidad interior, lávelo con agua tibia y detergente suave, séquelo bien y vuelva a instalarlo. Limpie cada dos semanas para un rendimiento óptimo.

¿Qué significa el código de error E1?

El código de error E1 indica un error de comunicación entre la unidad exterior y la interior. Verifique los cables de conexión y asegúrese de que estén correctamente conectados. Si el problema persiste, contacte a un profesional.

¿Puedo instalar el aire acondicionado yo mismo?

No. La instalación debe ser realizada por un profesional certificado para garantizar la seguridad, el manejo adecuado del refrigerante y las conexiones eléctricas correctas. La instalación no autorizada puede anular la garantía.

¿Cómo configuro el temporizador?

Con la unidad encendida o apagada, presione el botón Timer en el control remoto. Use los botones de aumento/disminución de temperatura para configurar el tiempo deseado en incrementos de 1 hora hasta 24 horas. El temporizador se puede configurar para encendido o apagado automático.

¿Cuál es la configuración de temperatura recomendada?

Para eficiencia energética y comodidad, la configuración recomendada es 25°C (77°F) en modo frío y 20-22°C (68-72°F) en modo calor.

¿Cómo funciona el modo Sueño?

Presione el botón Sleep en el control remoto. La unidad ajustará gradualmente la temperatura durante la noche para reducir el consumo de energía y mantener la comodidad. En modo frío, aumenta la temperatura 1°C por hora; en modo calor, la disminuye.

¿Por qué mi aire acondicionado no enfría?

Verifique que el modo esté configurado en Frío y que la velocidad del ventilador no sea demasiado baja. Asegúrese de que el filtro esté limpio y no haya obstrucciones alrededor de la unidad exterior. Si el problema continúa, puede haber una fuga de refrigerante; contacte a un técnico.

¿Cómo reemplazo las pilas del control remoto?

Deslice la tapa trasera del control remoto. Retire las pilas viejas e inserte dos pilas AAA, haciendo coincidir las marcas '+' y '-'. Vuelva a colocar la tapa. No mezcle pilas viejas y nuevas.

¿La unidad tiene función de descongelación?

Sí. El aire acondicionado comienza automáticamente la descongelación cuando la temperatura de la bobina exterior baja de cierto nivel. La luz de descongelación en la unidad interior se encenderá durante este proceso.

¿Qué mantenimiento rutinario se requiere?

Limpie el filtro de aire cada dos semanas. Revise la unidad exterior para detectar residuos y asegure un buen flujo de aire. Inspeccione periódicamente la tubería de drenaje para detectar obstrucciones. Programe un servicio profesional anualmente.

MANUAL DE USUARIO CCFL-4530 Infiniton

Resumen de Declaración de conformidad

INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo [e-mail]

Síguenos en nuestras redes sociales y accede a contenido exclusivo

INFINITON

Copyright © 2019. Todos los derechos reservados

DC Inverter Suelo y techo Unidades de aire acondicionado

Manual de instrucciones

CCFL-4530

CCFL-6321

INFINITON

1. Instrucciones originales de uso con instrucciones de seguridad.

2. Este aparato está destinado a ser utilizado por usuarios expertos o capacitados en tiendas, en la industria ligera y en granjas, o para uso comercial por parte de legos.

3. Este electrodoméstico no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre uso del aparato por una persona responsable de su seguridad.

4. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

5. El electrodoméstico debe instalarse de acuerdo con las regulaciones nacionales de cableado.

6. Este aparato puede ser utilizado por niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si se les ha dado supervisión o instrucciones sobre el uso del aparato de una manera segura y comprensiva. Los peligros involucrados.

7. Los niños no deben jugar con el aparato.

8. Los niños no deben realizar la limpieza y el mantenimiento sin supervisión.

9. Desconecte el electrodoméstico de su fuente de alimentación durante el servicio y al reemplazar piezas.

10. Advertencia: antes de obtener acceso a los terminales, todos los circuitos de suministro deben estar desconectados.

11. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o una persona calificada de manera similar para evitar riesgos.

12. Un interruptor de desconexión de todos los polos que tenga una separación de contacto de al menos 3 mm en todos los polos debe conectarse en un cableado fijo.

13. Desconecte la fuente de alimentación antes de la limpieza y el mantenimiento.

14. El aparato no debe instalarse en la lavandería.

15. Etiqueta del gas:

El equipo contiene gases fluorados de efecto invernadero R32

Potencial de calentamiento global (GWP):

675

17.

Eliminación correcta de este producto

Esta marca indica que este producto no debe desecharse con otros desechos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o la salud humana por la eliminación incontrolada de desechos, recíclelo de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recolección o comuníquese con el minorista donde compró el producto. Pueden tomar este producto para el reciclaje seguro para el medio ambiente.

Content

1. Medidas de seguridad
   1
2. Introducción
   3
3. Introducción para el mando y tablero de luces
   5
4. Guía de instalación de la placa
   8
   5.Instalación electrica
   25

Apéndice: Lista de embalaje de la unidad

1. Lea este manual detenidamente antes de utilizar la máquina y opere correctamente de acuerdo con guía del manual.
   2.Se le recuerda especialmente que preste atención a la importancia de las siguientes dos identidades:

Advertencia

Nota se refiere a una identificación que indica que con una operación incorrecta, puede causar lesiones personales o daños graves.

viso

Nota se refiere a una identificación que indica que con una operación incorrecta, puede causar lesiones personales o daños a la propiedad.

Lea atentamente la etiqueta de la unidad principal, si se produce una excepción, como ruido anormal, olor, humo, temperatura, fugas, incendios, etc., apague inmediatamente la alimentación y comuníquese con nuestro distribuidor o centro de servicio al cliente local. Nunca manejes por tu cuenta. Si es necesario, comuníquese inmediatamente con los departamentos locales de bomberos y emergencias.

Advertencia

1. El aparato funcionará en una habitación sin ninguna fuente de ignición que funcione continuamente.
2. Debe consultar las instrucciones de seguridad antes de instalar el aparato.

- El sistema debe usarse en lugares como oficinas, hoteles, hogares, etc.

• Si está mal instalado, la instalación debe ser implementada por un centro de mantenimiento comisionado. puede provocar fugas de agua, descargas eléctricas o incendios.
• Instálelo en un lugar donde todo el peso de la máquina pueda soportar la caída del dispositivo ya que si este se cae del techo puede provocar lesiones personales.

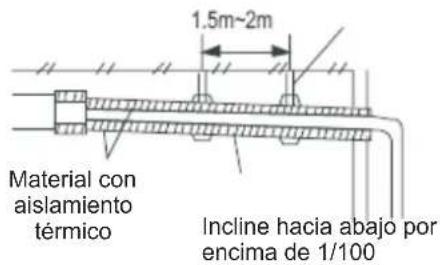

• Las tuberías de drenaje deben instalarse adecuadamente de acuerdo con las instrucciones de instalación para garantizar un drenaje adecuado, y deben tomarse medidas de aislamiento para evitar la condensación. Si la tubería no se instala correctamente, provocará fugas de agua y existe la posibilidad de mojar los artículos del hogar.

• No use ni almacene productos peligrosos inflamables y explosivos cerca del aire acondicionado.

• En caso de falla (como olor a quemado, etc.), apague inmediatamente la energía del aire acondicionado.
• Mantenga la habitación ventilada para evitar la hipoxia.
• Nunca coloque los dedos u objetos en las rejillas de ventilación o la rejilla de entrada de aire.
• Nunca arranque ni pare el aire acondicionado desconectando o enchufando el cable de alimentación.
• Siempre preste atención a si hay daños en el soporte de montaje, etc. después de un uso prolongado.
• Nunca se modifique, repare, y cuando sea necesario mover el aire acondicionado, comuníquese con su distribuidor o un instalador profesional.

Aviso

• Antes de la instalación, verifique que la energía utilizada sea consistente con la energía requerida en la placa de identificación, y verifique la seguridad de la fuente de alimentación.
• Antes de usar, verifique y confirme que las conexiones entre los cables, las tuberías y los tubos sean correctas, para evitar fugas, fugas de refrigerante, descargas eléctricas o incendios y otros accidentes.
• La toma de corriente debe estar equipada con un cable a tierra, para garantizar que el aire acondicionado esté conectado a tierra de manera efectiva a través de la toma de corriente para evitar el riesgo de descarga eléctrica. No conecte el cable de tierra a la tubería de gas, tubería de agua, pararrayos o cableado telefónico.
• Una vez que se enciende el aire acondicionado, debe funcionar al menos cinco minutos o más antes de que se pueda apagar, de lo contrario afectará el retorno de aceite del compresor.
• No permita que los niños operen el aire acondicionado.
• No opere el aire acondicionado cuando sus manos estén mojadas.
• Cuando limpie o reemplace el filtro del aire acondicionado, apague la energía del aire acondicionado.
• Cuando la unidad principal no se haya utilizado durante mucho tiempo, corte la fuente de alimentación del aire acondicionado.
• No pise el aire acondicionado ni coloque objetos sobre el aire acondicionado.
• Después de la instalación del electrodoméstico, se debe alimentar para realizar la detección de fugas de corriente.
• No se permiten conectores mecánicos reutilizables y juntas acampanadas en interiores.

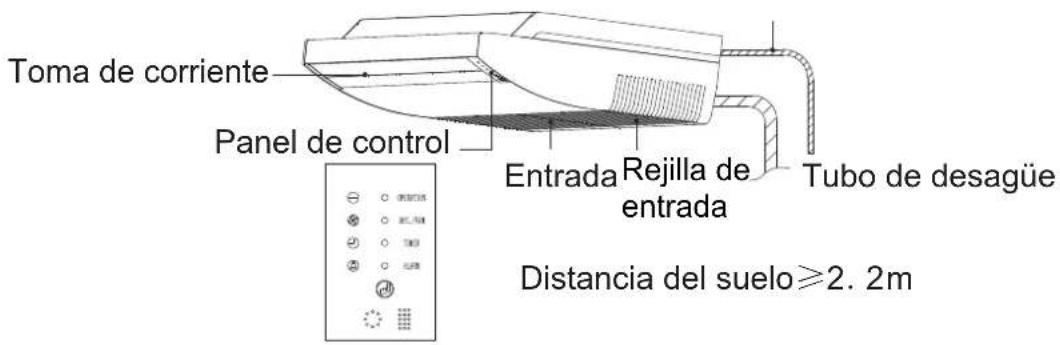

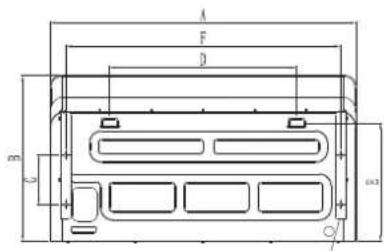

Unidad interior:

NOTA

- Todas las figuras en este manual se basan en la apariencia de la unidad de tipo estándar, solo se usan para la explicación de la aplicación y la apariencia real se refiere al modelo que compró.

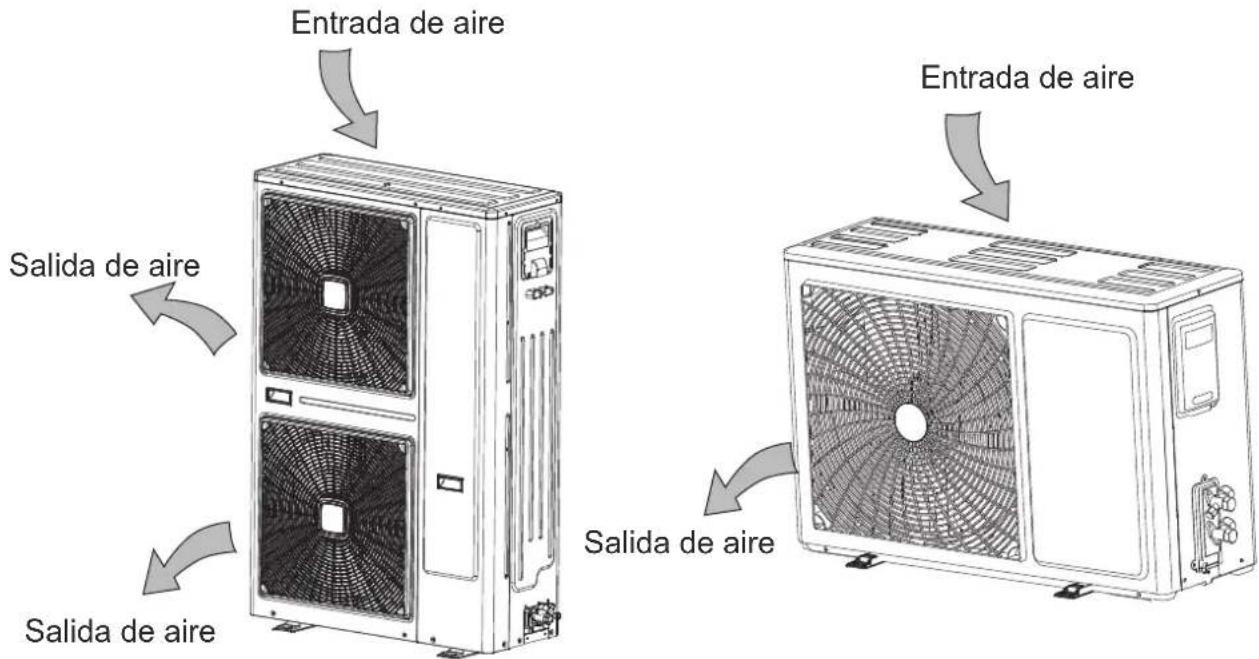

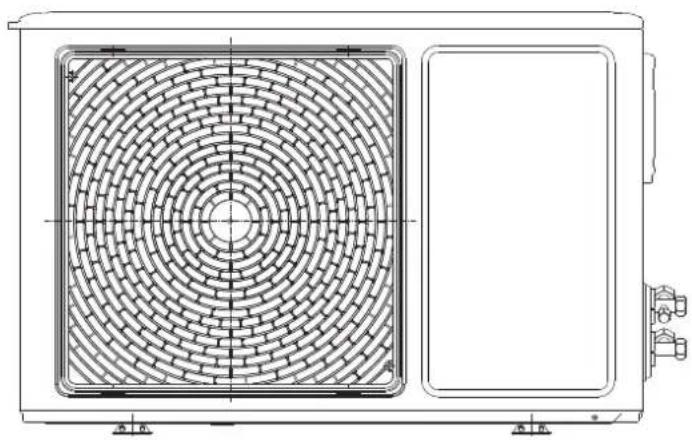

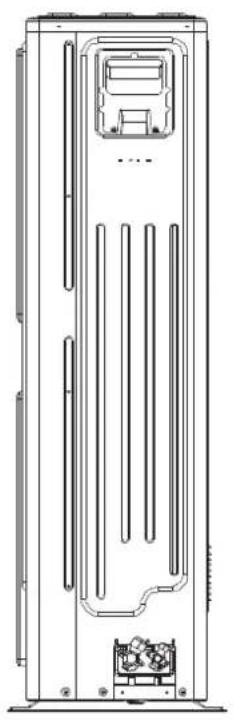

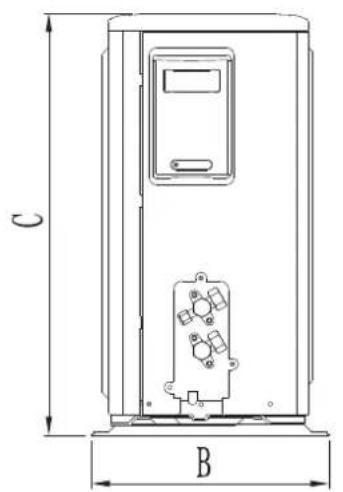

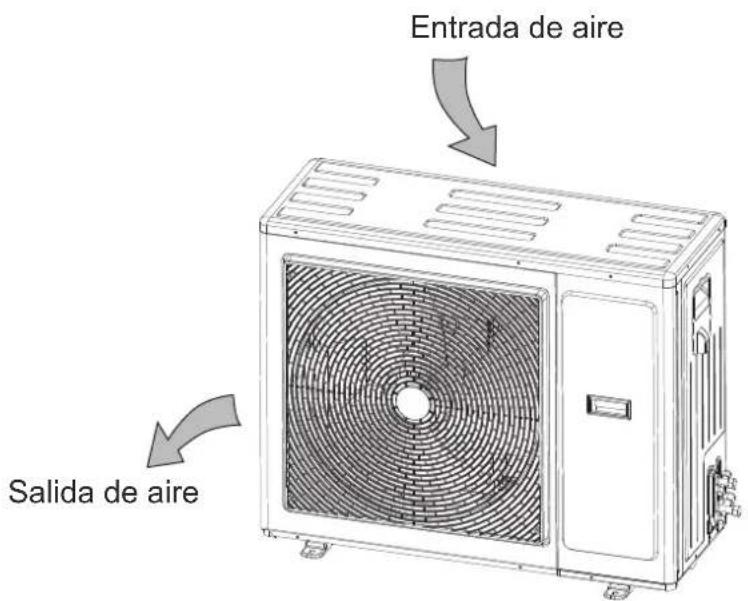

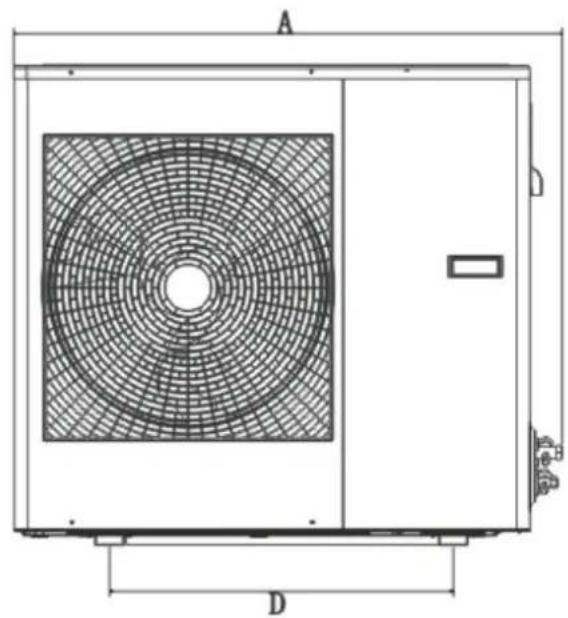

Unidad exterior

Nota: El aire acondicionado consta de una unidad interior y una unidad exterior, excluyendo el conducto de aire de la tubería de conexión.

Introducción para control remoto y tablero de luz (estándar)

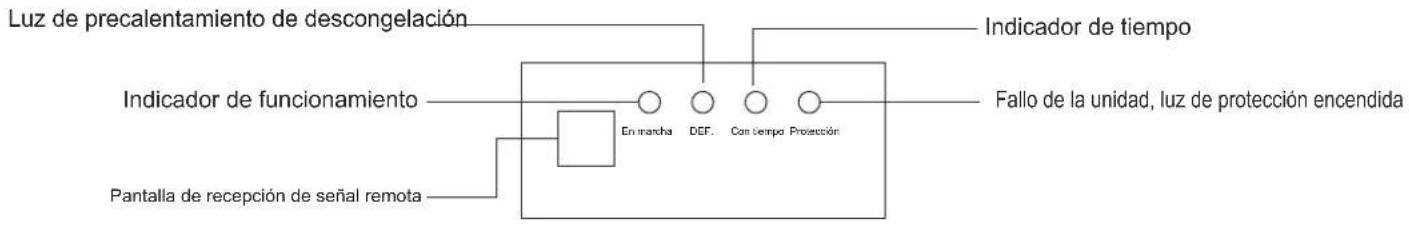

Placa indicadora (se debe usar una placa de luz asociada con el control remoto)

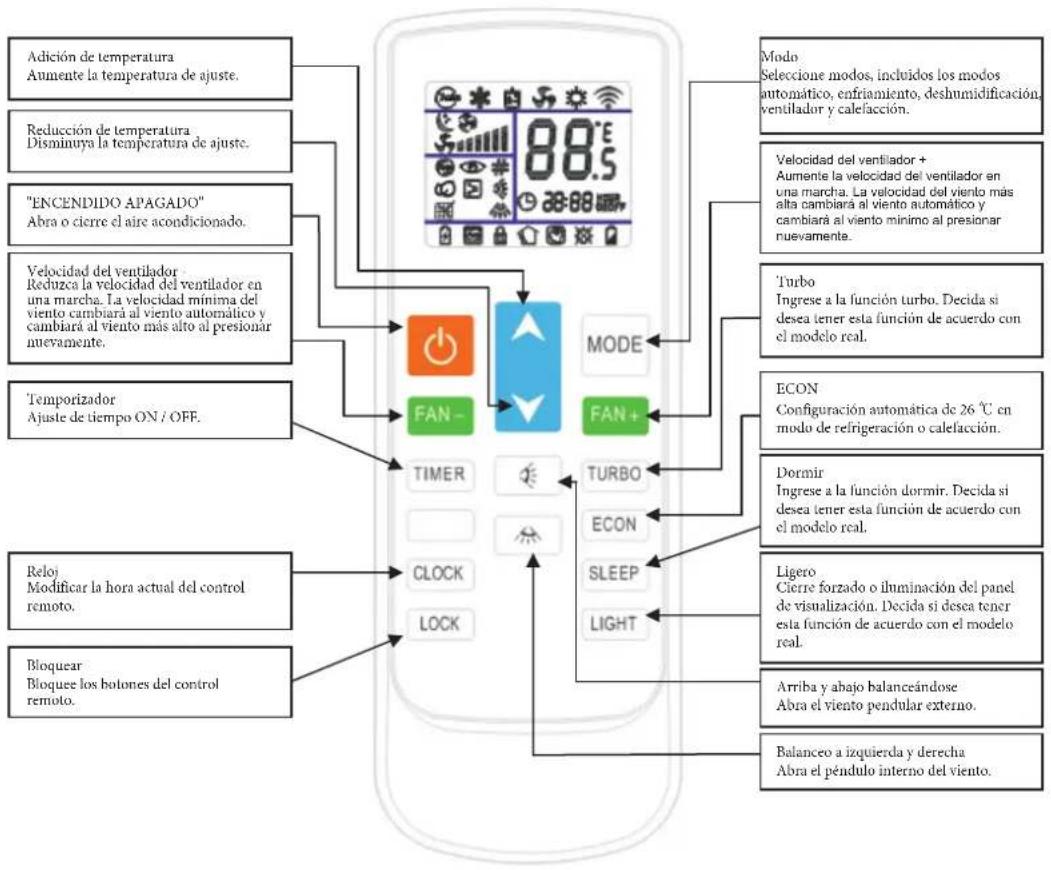

Mando a distancia universal Wizard (pueden usarse respectivamente asociados con el control remoto o la placa de luces)

El siguiente botón giratorio, botón forzado, botón de luz, botón de purificación en el control remoto se aplica a los nuevos modelos especiales, pero no se aplica a los modelos comunes.
    D["ENCENDIDO APAGADO"]
    E["Abra o cierre el aire acondicionado"] --> B
    F["Velocidad del ventilador\nReduzca la velocidad del ventilador en una marcha. La velocidad mínima del viento cambiará al viento automático y cambiará al viento más alto al presionar nuevamente."] --> B
    G["Temporizador\nAjuste de tiempo ON / OFF."] --> B
    H["Reloj\nModificar la hora actual del control remoto."] --> I["CLOCK"]
    J["Bloquear\nBloquee los botones del control remoto."] --> I
    B --> K["TIMER"]
    B --> L["CLOCK"]
    B --> M["LOCK"]
    N["MODE"] --> O["FAN+"]
    N --> P["TURBO"]
    N --> Q["ECON"]
    N --> R["SLEEP"]
    N --> S["LIGHT"]
    O --> T["Mode\nSeleccione modos, incluidos los modos\nautomático, enfriamiento, deshumidificación,\nventilador y calefacción."]
    P --> U["Velocidad del ventilador +\nAumente la velocidad del ventilador en una marcha. La velocidad del viento más alta cambiará al viento automático y cambiará al viento mínimo al presionar nuevamente."]
    Q --> V["Turbo\nIngrese a la función turbo. Decida si desea tener esta función de acuerdo con el modelo real."]
    R --> W["ECON\nConfiguración automática de 26 °C en modo de refrigeración o calefacción."]
    S --> X["Dormir\nIngrese a la función dormir. Decida si desea tener esta función de acuerdo con el modelo real."]
    R --> Y["Ligero\nCierre forzado o iluminación del panel de visualización. Decida si desca tener esta función de acuerdo con el modelo real."]
    S --> Z["Arriba y abajo balanceándose\nAbra el viento pendular externo."]
    S --> AA["Balanceo a izquierda y derecha\nAbra el péndulo interno del viento."]

Botón de encendido / apagado: cuando se presiona el botón, el control remoto está cambiando de ciclo siguiendo "abrir → cerrado → abrir". Cuando enciende por primera vez desde Apagado → Encendido, el estado de funcionamiento permanece en la configuración predeterminada (Configuración de temperatura 25 °C, Modo automático, Velocidad automática del viento, Oscilación automática, Acelerador automático, Sin luces, Sin viento fuerte, Sin purificación, Sin sueño, No temporizador, sin botón de bloqueo). Ninguna primera vez cuando se enciende desde Apagado → Encendido, el estado de funcionamiento sigue siendo el estado antes del apagado. después del apagado, se cancelarán las funciones de iluminación, purificación, suspensión, viento fuerte y sincronización.

Tecla de modo: al presionar la tecla de modo, el ciclo del control remoto cambia de acuerdo con

→refrigeración → deshumidificación → calefacción → ventilación → automática".

Botón de aumento: en el modo de deshumidificación y el modo automático, la temperatura no cambiará cuando se presione este botón. En el otro modo, cada vez que presione este botón más 1 en la temperatura establecida, los incrementos ocurren en el orden de "16 °C → 17 °C → ... → 31 °C → 32 °C".

Botón de dirección del viento: la dirección del viento en el primer encendido está predeterminada para el estado de oscilación, cuando se presiona este botón, la unidad se cambia en ciclo siguiendo "swing → stop → swing".

Botón de velocidad del viento: en el primer encendido, la velocidad del viento está predeterminada para la velocidad automática del viento, cuando está en modo de deshumidificación, la velocidad del viento se fija en viento bajo y la velocidad del viento no se puede ajustar, cuando se presiona el botón de velocidad del viento, el control remoto lo hace No responde. Para los otros modos, cuando presiona este botón, cambia de ciclo siguiendo "Viento automático → Viento alto → Viento medio → Viento bajo → Viento automático".

Botón del temporizador: está predeterminado para ningún estado del temporizador, cuando presiona este botón, la configuración del temporizador se realiza en incrementos de una hora, el temporizador se configura en el orden de 1H → 2H → ... → 24H → cancelar → 1H ... ciclo. Presione el botón del temporizador en el estado Apagado para configurar el Encendido, en el estado de encendido, presione el botón del temporizador para configurar el interruptor del temporizador. Cuando se configura el temporizador, cada una hora menos uno, y se enciende o apaga hasta que se agote el tiempo, mientras se cierra la pantalla del temporizador. Si el temporizador está configurado, cuando presione el botón de modo, la configuración de la hora no se cancelará. Si el temporizador está configurado, al presionar otro botón se liberará el tiempo establecido en el temporizador.

Botón de reposo: presione el botón de reposo, está cambiando de ciclo después de "reposo → cancelar reposo → reposo", cuando se configura el reposo, después de la conversión del modo, el reposo no se cancela. Cuando se presiona el botón de suspensión para establecer la suspensión, la velocidad del viento cambia automáticamente a viento bajo, pero al presionar el botón de velocidad del viento es posible ajustar la velocidad del viento (excepto el modo de deshumidificación).

Botón de bloqueo: está predeterminado para el estado de ningún botón de bloqueo, cuando se presiona este botón, el control remoto está cambiando de ciclo siguiendo "botón de bloqueo → cancelar botón de bloqueo → botón de bloqueo". Cuando hay un botón de bloqueo, todos los botones, excepto el botón de bloqueo del control remoto, no funcionan. (Nota: cuando hay un botón de bloqueo, el botón del control remoto y la placa de operación del acondicionador de aire de la unidad de reserva se bloquean automáticamente, cuando se presiona este botón nuevamente, el control remoto y el aire acondicionado se desbloquearán automáticamente. , solo el control remoto está bloqueado, el botón de emergencia no se bloqueará, sino la respuesta de la placa principal).

Reemplazo de la batería del control remoto

Después de transferir o enviar la señal, no se enviará ningún sonido de recepción al aire acondicionado; El indicador se vuelve borroso.

Desde arriba indica que la batería está agotada, ahora debe quitar la batería vieja y reemplazarla por una nueva:

1) Retire la cubierta posterior y retire la batería vieja;
2) Reemplace la batería, observe la marca en el poste "+" -" de la batería;
3) Cierre la tapa posterior.

Retire la tapa posterior

Nota:

1. No mezcle pilas viejas y nuevas.
2. Si el control remoto no se ha utilizado durante mucho tiempo, retire la batería.
3. En condiciones normales, la vida útil de las baterías que cumplen con los estándares JIS o IEC es de 6-12 meses, si se excede el límite de tiempo de uso, o se adoptan baterías de especificaciones no anteriores, puede producir células exudadas, lo que hace que imposible realizar la operación de control remoto.

Tenga en cuenta la alineación de "+",-" polo

Para asegurarse de que la instalación sea correcta, debe de leer el apartado de "Instalación" en este mismo manual.
■ Después de la instalación, el instalador debe explicar el funcionamiento correcto y método de mantenimiento (base en el manual) para el usuario, dígale que lea y mantenga el MANUAL DE INSTALACIÓN Y OPERACIÓN cuidadosamente.
■ Las advertencias en este manual son muy importantes sobre seguridad, asegúrese de cumplir.

ADVERTENCIA

-Confíe en el distribuidor local o en el punto de servicio local para que alguien que tenga el permiso de instalación de aire acondicionado se encargue de la instalación. Prohibir a los usuarios instalarlo sin permiso.
-Consulte este manual estrictamente para instalar el aire acondicionado.
-Asegúrese de utilizar el accesorio en esta unidad y los componentes especificados. Instale en un lugar que pueda sostener el aire acondicionado.
-Consulte este manual y la especificación de cableado del equipo eléctrico nacional o base en la especificación de operación real para construir el equipo eléctrico.
-Asegúrese de utilizar los cables especificados, no permita compartir el mismo cable con otros equipos.
-Prohibir el uso del cable que tiene un enchufe en el medio. Prohibir el uso de cable de extensión. Prohibir conectar otra carga.
-Asegúrese de utilizar el cable especificado para conectar las unidades interior y exterior.
-Al conectar las unidades interior y exterior, guarde cuidadosamente el cable para evitar la fuerza externa innecesaria a las unidades.
-Durante la instalación o el movimiento del aire acondicionado, no llene aire (u otro gas de mezcla) en el sistema de enfriamiento, excepto el refrigerante especificado.
-Si se producen fugas de refrigerante durante la instalación, tome la ventilación. Después de la construcción de la instalación, asegúrese de que no haya fugas de refrigerante.
-Asegúrese de que el aire acondicionado tenga una conexión a tierra correcta y confiable.

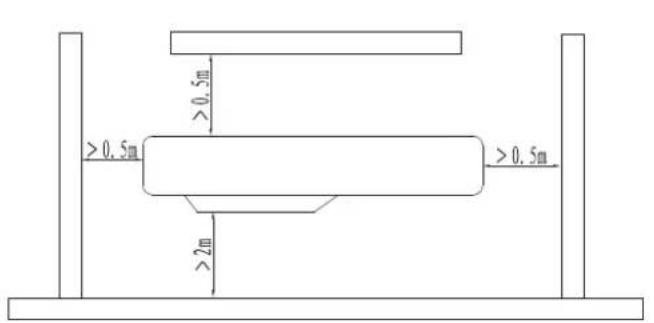

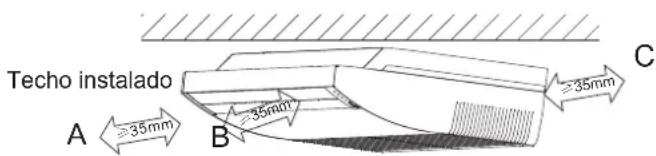

◆ Seleccione la ubicación de instalación para la unidad interior

Instale en la ubicación que cumpla las siguientes condiciones y tenga el permiso del usuario.

No hay fuente termoeléctrica ni fuente de vapor alrededor del lugar de instalación.

Ningún obstáculo que dificulte la circulación del aire en el lugar de instalación

En algún lugar que tenga buena circulación de aire y aire frío y caliente al alcance.

En algún lugar que sea conveniente para drenar.

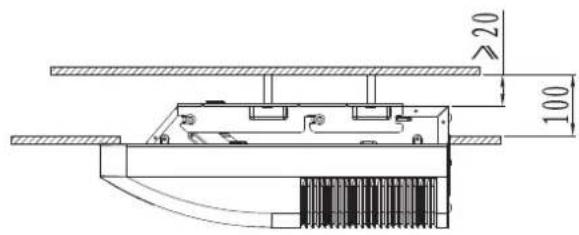

En algún lugar donde el techo es plano y la estructura debe ser capaz de soportar el peso de la unidad interior, y no aumentar el ruido de funcionamiento y fortalecer la vibración.

En algún lugar que tenga las condiciones de instalación y reparación. En algún lugar que sea conveniente para arreglar la tubería y apagar los cables.

En algún lugar que evite el negro de la lámpara.

Mantenga una distancia de al menos 1 metro del televisor, dispositivos de audio, etc.

Seleccione la ubicación que sea fácil de drenar el condensado, y fácil de conectar la unidad exterior.

Mantener lejos de materiales inflamables, como cortinas, ropa especialmente.

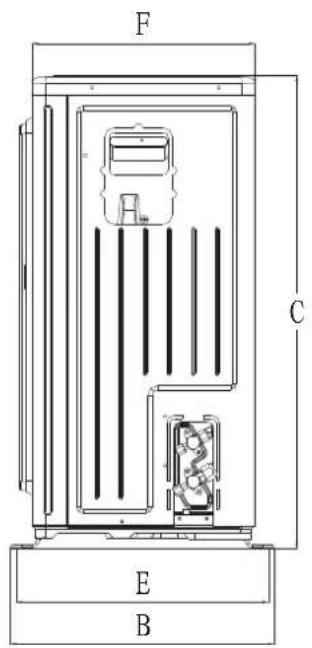

◆ Seleccione la ubicación de instalación para la unidad exterior

Instale en la ubicación que cumpla las siguientes condiciones y tenga el permiso del usuario

En algún lugar donde el ruido y el flujo de aire de la descarga no afecten a los vecinos.

Buena ventilación, asegúrese de que la unidad exterior tenga buena ventilación.

Cumplir con los requisitos relacionados de protección ambiental y paisaje urbano y extinción de incendios.

No hay obstrucciones para obstaculizar la entrada y salida de la unidad exterior.

La ubicación de la instalación debe poder soportar el peso de la unidad exterior y su vibración, para evitar ruidos y vibraciones que se agranden en la transmisión. También debe ser seguro para la construcción de la instalación. La superficie de montaje debe ser estructuras de hormigón armado o estructuras equivalentes. El diseño del material y la estructura y la fabricación del soporte de montaje deben considerar completamente la resistencia de la carga, la resistencia a la corrosión, y debe ser conveniente para la fijación. Los componentes de hierro / acero deben estar soldados o conectados de manera segura y tratados con óxido. La capacidad de carga de la superficie de montaje de la unidad exterior (soporte de montaje) no debe ser inferior a al menos 200 kg.

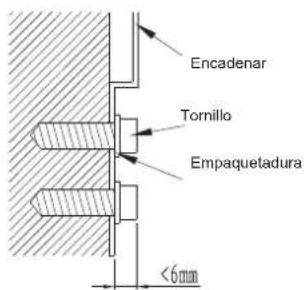

Para la instalación suspendida, la superficie de montaje debe ser ladrillos sólidos, concreto o la estructura de resistencia equivalente con suficiente capacidad de carga, de lo contrario, debe tomar refuerzo, refuerzo, reducción de vibraciones y otras medidas. La conexión entre la superficie de montaje y el soporte de montaje, el soporte de montaje y el aire acondicionado debe ser segura, estable y confiable, asegúrese de que el aire acondicionado esté instalado sin deslizarse, volcarse y caerse.

En algún lugar que no tenga fugas de gases inflamables o corrosivos.

Instalado en los siguientes lugares puede causar un mal funcionamiento del aire acondicionado. Si no puede evitarlo, comuníquese con el punto de servicio.

En algún lugar que tenga aceite para máquinas

Zonas salinas en la costa

En algún lugar que tenga gases que contengan azufre (como las aguas termales de sulfuro)

En algún lugar que tenga instalaciones de conversión de frecuencia, como instalaciones de

RF, máquinas soldadoras, equipos médicos, que irradie una fuerte EMI.

Evite instalar a un lado que tenga fuertes tormentas de arena, fumar en las fábricas, fuerte viento marino.

◇ Condiciones especiales del entorno.

Elija un lugar que no llueva, que no haya luz solar directa y que también tenga buena ventilación, en la medida de lo posible. Si no puede evitarlo, debe hacer un refugio, pero preste atención a la disipación de calor del condensador, no debe obstaculizarse.

Location La ubicación de la instalación debería ser mejor no criar animales o plantar árboles o flores.

Evite la ubicación que pueda tener fugas de gas inflamables o explosivas. Conveniente

para instalar y operar, evitar el viento fuerte y también seco y bien ventilado.

Los principales requisitos de posición espacial para instalar la unidad exterior:

Izquierda ≧ 30 cm, derecha

60 cm, trasera

30 cm, frontal ≧ 200 cm

◆Requisitos de instalación eléctrica.

Para la primera instalación

Si el entorno eléctrico de los usuarios presenta riesgos graves, el instalador debe negarse a instalarlo y explicar los motivos. Instalar después de eliminar los riesgos.

Voltage.El voltaje de la fuente de alimentación debe estar dentro del rango del 10%. Si no, alguna rectificación se deben tomar medidas.

La línea debe estar equipada con un protector de fugas y un interruptor maestro. Prohibir cambiar el fusible con alambre de cobre u otros. Para seleccionar el fusible correcto, debe basarse en 1,5 a 3 veces la potencia máxima del aire acondicionado (conectado a la línea) y agregar la suma de la corriente máxima de otros sistemas eléctricos.

Lineas: Las líneas eléctricas del usuario deben tener un cable de conexión a tierra, si no hay un cable de conexión a tierra, el instalador debe negarse a instalarlo y explicar los motivos.

La fuente de alimentación del aire acondicionado debe usar la línea de derivación especificada. La entrega debe cumplir los siguientes requisitos:

Tabla para el área de sección transversal del cable (diámetro) y el interruptor (enchufe) y el tamaño del fusible y la comparación de la corriente de carga.

El dispositivo de suministro de energía y los cables especificados para el aire acondicionado.			Dispositivo de suministro de energía y cables para bus de energía
La corriente máxima (A)	Área de sección transversal de alambre (mm cuadrado)	Socket or switch/ fuse nominal specification (A)	Enchufe o interruptor / fusible especificación nominal (A) corriente de líneas (1.5-3) (A)	Área de sección transversal de alambre (mm cuadrado)	≤q Interruptor / fusible especificación normal (A)
≤q 10	1 or 1.5	16 / 16	≤q 16	1.5~4	32 / 25
≤q 16	1.5 or 2.5	32 / 25	≤q 25	2.5~4	63 / 50
≤q 25	2.5 or 4	63 / 50	≤q 32	4~10	63 / 50
≤q 32	4 or 6	63 / 50	≤q 40	6~16	100 / 80
			≤q 63 1025	125 / 125

NOTA: La corriente máxima del aire acondicionado es el valor de corriente de salida máxima escrito en la placa de identificación de la unidad interior. La corriente máxima de las líneas es la corriente máxima del aire acondicionado más la corriente máxima de otros sistemas eléctricos.

■ Durante la construcción de la instalación

- El cable de alimentación de conexión entre las unidades interiores y exteriores (incluido el cable de señal de alto voltaje) debe usar un cable de goma de cloropreno, no se debe usar cable de PVC. Prohibir alargar o cortar el cable. Para el cable de alimentación sobrante, debe clasificarse de forma redondeada, prohibir retorcerlo en círculos pequeños.

- El cable de puesta a tierra debe usar el cable amarillo / verde y tiene un diámetro suficiente. Prohibir la conexión del cable de conexión a tierra a la tubería de agua corriente o tubería de gas o líneas eléctricas o línea de rayos.

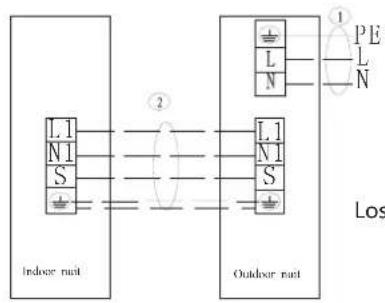

- Para el cableado, debe consultar el diagrama de cableado pegado en la unidad y asegurarse de que las piezas son correctas y luego conectar.

- Para el cableado, cada extremo del cable debe presionar el terminal tipo U según sea necesario antes de conectarlo a los bloques de terminales. El terminal tipo U debe conectarse firmemente al cable.

4. 1 Instalación de la unidad interior

◆Breve diagrama de instalación
Para las tres direcciones de A, B, C, asegúrese de que al menos dos direcciones no estén obstruidas.

Cuando la unidad exterior está instalada

más alto que la unidad interior, para evitar que el agua ingrese a la habitación desde la tubería de conexión, debe hacer una curva curva (la curva hacia abajo) en la conexión

antes de que atraviese la pared hacia la habitación

interior, asegúrese de que el vértice esté al aire libre.

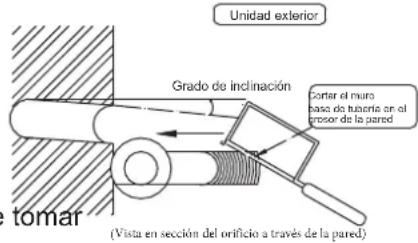

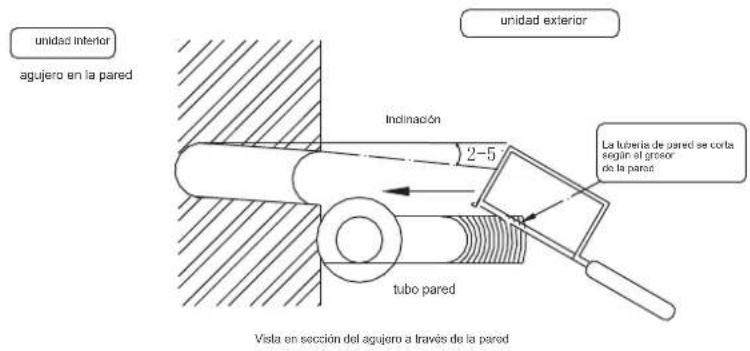

◆ Haz un agujero en la pared

① Seleccione la ubicación de instalación correcta
② Determine la dirección de fijación de la tubería y la posición de salida de la tubería
③ Seleccione la base del tamaño del taladro en el modelo de la unidad, use un martillo eléctrico o un perforador de agua para hacer un agujero en la pared.
■ En general, el tamaño de orificio recomendado es de Φ90 mm.

Para perforar agujeros, para evitar la pared, que parte es demasiado dura, o cables / otros objetos en interiores o exteriores. El lado interior del agujero debe estar

más alto que 0.5 cm - 1 cm del lado exterior, para facilitar el drenaje. Si el agujero

Además de la unidad interior, debe ser un poco inferior a 2-5 La parte inferior de la unidad interior. Si haces este hoyo con un perforador de agua, se debe colocar un paño de plástico en el otra parte Si usa el martillo eléctrico, debe medidas para evitar el polvo.

Unidad interior Wall hole

◆Instalar el cuerpo principal

①Instale los lifting10 pernos de elevación (4 en total)
②El procesamiento del techo será una base diferente en diferentes edificios. Se debe consultar con el personal de renovación del edificio para obtener las medidas detalladas.

© Procesamiento del techo: para asegurarse de que el techo sea horizontal y sin vibraciones las barras de techo deben ser reforzadas.

© Refuerce la parte cortada del techo y refuerce las vigas.

③Después de que el cuerpo principal esté bien colgado, se siguen las tuberías y el cableado. Determine la dirección de salida de la tubería después de seleccionar la ubicación de instalación. Especialmente en el caso del techo existente, jale la tubería de refrigerante, la tubería de drenaje, los cables para las unidades interiores y exteriores, controlando el cable a la posición de conexión, antes de colgar la unidad.

④El método de fijación de los pernos de elevación. Coincidiendo con la estructura actual, establezca el paso del hilo según el tamaño de esta unidad de la siguiente manera.

- Ocasiones de madera Coloque la barra cuadrada en las vigas para fijar los pernos de elevación.

- Ocasiones de esqueleto de acero, establecer y usar directamente el ángulo de apoyo de robo

Pernos de elevación

Pernos de elevación colgantes Ángulo de soporte de robo

- Ocasiones originales de embriones de hormigón

● Nuevas ocasiones de embriones de hormigón

Cuchilla-insertos tipo
Insertos deslizantes
Perno incrustado (perno enterrado colgante para tubería)

⑤Método de instalación en el piso Utilice los pernos incrustados, pernos expandibles, etc.

- El material de los pernos es acero al carbono de alta calidad (superficie con revestimiento de cobre u otro tratamiento contra la oxidación) o acero inoxidable

El procesamiento del techo será una base diferente en diferentes edificios. Se debe consultar con el personal de renovación del edificio para obtener las medidas detalladas.

- La fijación de los pernos de elevación depende del estado detallado, pero asegúrese de hacerlo de manera confiable.

◆ Instalación de la unidad interior

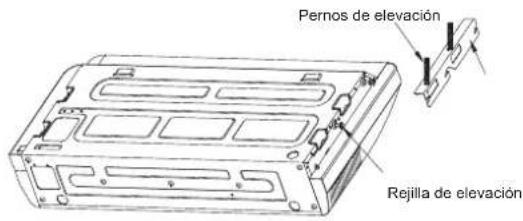

■ Levante la unidad interior a los pernos de elevación con poleas u otro equipo. Instale la unidad interior horizontalmente con el instrumento horizontal. Si no está instalado horizontalmente, Se pueden producir fugas de agua.

Rejilla de elevación

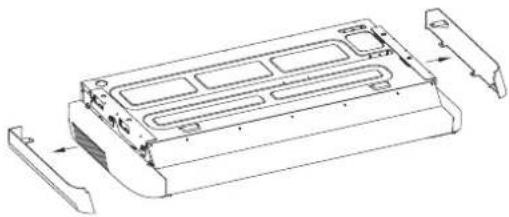

Los pasos de instalación del estilo incrustado son básicamente los mismos que para el estilo colgante, pero debe hacer agujeros en el techo antes de la instalación, el tamaño del agujero es de 1 170 6 10. Retire los paneles izquierdo y derecho de la unidad interior, y luego incruste la mitad del cuerpo de la unidad en el techo, solo muestre el panel posterior y el panel superior.

Para el estilo de instalación en el piso, instale la unidad interior horizontalmente con el instrumento horizontal, el cuerpo de la unidad se mantiene vertical al piso.

Unidad: mm

Modelo	Tubo deLiquido	Tubo deGas	A B C D E F G H
18K	6.35 12.7	1245 680	244 760 450 11	9 200 240
24/36K	9.52 15.88	1245 680	0 244 760 450 11	19 200 240
48/55K	9.52 15.88	1670 680	0 244 760 450 15	42 200 240

◆Tuberías y bandas

- Tuberías y bandas

① Conecte los cables de alimentación, los cables de señal y el tubo de conexión. ② Ajuste las posiciones para la tubería de entrada y salida de acuerdo con la posición del agujero de la pared. Determine el estilo de salida de la tubería.

Pipe La tubería con bandas debe insertarse desde el lado exterior a través del orificio de la pared hacia el lado interior. Se debe hacer con cuidado para hacer el

tubería, sin dañar la tubería y la capa de aislamiento térmico.

Durante las bandas, no tire demasiado del tubo con forma de serpiente.

Durante la flexión de la tubería, corte la irregularidad necesaria en el manguito de aislamiento térmico en el punto de curvatura, y luego muestre la tubería (engánchela con el vendaje después de la flexión). El radio de la curva debe ser lo más grande posible, para evitar remodelado o presionado mal.

◇Estirando la tubería, use la cinta de vinilo para fijar de 5 a 6 posiciones.

- En caso de extraer lateralmente la tubería, debe cubrir el material de aislamiento térmico.

Debe evitar atar las uniones de las tuberías de conexión, solo para la verificación de fugas.
Cable de conexión

Doblé la tubería con el pulgar

El radio mínimo 100 mm.

- Tubo de conexión

Rasgue 10cm-15cm de la manga de aislamiento térmico en la tubería de salida y en la tubería de la unidad interior, hágala conveniente para la conexión de la tubería. Primero, conecte la tubería de baja presión y luego la tubería de alta presión. Presione la superficie cónica de la tubería hacia el conector verticalmente, gire los conectores hacia la parte inferior del perno y luego fijelo con una llave dinamométrica.

◆ Instale el tubo de drenaje

Cuando se entrega, el emisario es una tubería de PVC, al conectar, utilice la filial de materiales de sellado y manga.

Asegúrese de tomar el aislamiento térmico de la tubería de drenaje de la unidad interior, si no hay aislamiento térmico, tendrá el condensado. La parte de conexión de la unidad interior también necesita aislamiento térmico.

Conectando el tubo de drenaje, debe usar el adhesivo rígido de PVC y asegurarse de que no haya un fenómeno de fuga de agua.

- Tenga en cuenta que no debe hacer que el conector entre la tubería de drenaje y el desagüe de la unidad interior sostenga ninguna fuerza externa, incluido el peso de la tubería de agua.

- La extracción lateral de la tubería de drenaje debe estar

20 m. Cuando el tubo de drenaje sea más largo, haga el soporte para evitar que se doble. InterfaceLa interfaz de conexión de corte del sistema de drenaje debe sellarse para evitar fugas de agua.

- El extremo de la tubería de drenaje debe tener una distancia superior a 50 mm del suelo o los canales de drenaje inferiores, y no debe introducirse en el agua. Cuando el condensado se descarga directamente a la zanja maloliente, asegúrese de hacer una curva en U para formar un sello de agua, para evitar que el olor ingrese a la habitación a través del tubo de drenaje.

Para la construcción de la instalación colgante, y las tuberías de drenaje de muchas unidades están centralizadas

construido, debe proporcionar una curva en U en el tubo de derivación de cada unidad, para evitar reflujo de agua desde la tubería de drenaje principal.

Más de 10 cm como sea posible

Incline hacia abajo por encima de 1/100 VP30

1. 2 Instalación de la unidad exterior.

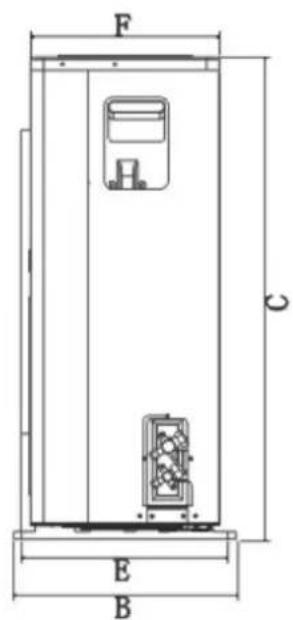

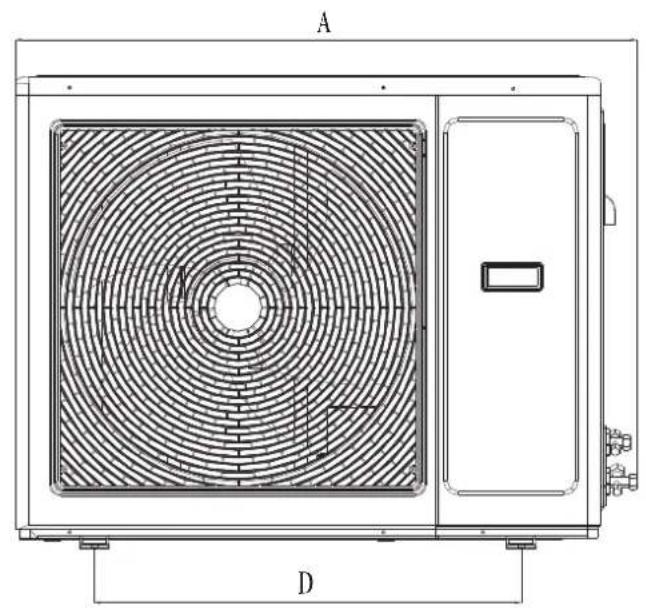

A. Diagrama de dimensiones totales para la unidad exterior

Capacidad\Proyecto	A B C			D	E
18K	925 36	6 700 590	340

B. Diagrama de dimensiones generales para la unidad exterior

Capacidad\Proyecto	A FB C D E
24K	958 39	2 843 600	360 330

C.Diagrama de dimensiones generales para la unidad exterior

Capacidad\Proyecto	A					FB C
36K	1030 43	2 788 707	389 370

D. Diagrama de dimensiones generales para la unidad exterior

Capacidad\Proyecto	A	B	C	D	E
48K 55K	966 450	1430 636	416

E. Instale los requisitos de dimensión para la unidad exterior

Para garantizar que la unidad funcione bien, en la elección de la ubicación de instalación, se deben seguir las siguientes pautas:

1. Tras la instalación de la unidad exterior, el aire descargado en el exterior no debe volver, y debe quedar suficiente espacio para el mantenimiento alrededor de la máquina.
2. La ventilación debe ser excelente en los puntos de montaje, de modo que la máquina pueda aspirar y descargar suficiente aire. Asegúrese de que no haya obstáculos para la entrada y salida de aire; Si existe, elimine los obstáculos que bloquean el flujo de aire.
3. La ubicación de instalación es lo suficientemente fuerte como para soportar el peso de la unidad exterior y tiene el efecto de aislamiento acústico y reducción de la vibración. Y para garantizar que el aire de salida y el ruido de la unidad no afecten a los vecinos.
4. Evite la luz solar directa, es mejor colocar una sombrilla para protegerse.
5. En la posición de montaje, se debe drenar el agua de lluvia y descongelación.
6. En la posición de instalación, debe asegurarse de que la máquina no quede enterrada en la nieve y no esté sujeta a los efectos de la basura y las nieblas.
7. En la posición de instalación, debe asegurarse de que la salida de aire no esté orientada hacia el fuerte viento.

4.3 Elevacion de equipos

Antes del envío, cada unidad de aire acondicionado ha sido sometida a una rigurosa inspección y prueba para garantizar la calidad y el rendimiento de la unidad y, por lo tanto, se debe tener cuidado durante la instalación del dispositivo, especialmente para no dañar el sistema de control y la tubería.

Durante la instalación in situ, existen diferencias entre la izquierda y la derecha en la unidad interior y exterior. Con restricciones de gran tamaño o espacio en la unidad interior, exterior y difícil de transportar, se puede considerar la forma de levantar. Requisitos generales durante la elevación:

1. La inclinación de la unidad exterior no debe exceder los 20 grados.
2. Durante el levantamiento, se aplica fuerza al dispositivo, el dispositivo debe separarse del cable de elevación con un paño u otros objetos flexibles para evitar daños en el dispositivo.
3. Durante la elevación, el equipo debe elevarse o bajarse con cuidado, la fuerza sobre los puntos de tensión del dispositivo debe ser uniforme.

Durante la elevación del equipo, consulte los siguientes métodos:

1. Elevación manual, elevación de montacargas.
2. El dispositivo también se puede mover utilizando los métodos de registros (o tuberías), el trabajo continúa y así sucesivamente. Fijación de equipos. Después de completar el levantamiento del equipo, se debe llevar a cabo el siguiente paso:
3. Cuando el dispositivo se levanta sobre la base, la nivelación del equipo se ajusta con un medidor de nivel, el error no supera el 0.1%.
4. Cuando el equipo se coloca de manera uniforme, el dispositivo puede repararse y la fuerza ejercida sobre los sujetadores debe ser uniforme.

4.4. Conexión e instalación de tubería de refrigerante de la unidad interior y exterior.

1. Inspección de tuberías

Antes de conectar las tuberías, deben verificarse e instalarse después de cumplir con los siguientes requisitos.

1) Dentro del tubo debe estar limpio y libre de suciedad.
2) El puerto de la campana y el puerto espiral en ambos extremos deben estar intactos.

2. Conexiones de tubería

En la operación de conectar los tubos del condensador de la unidad interior, se requiere que la operación se realice rápidamente. Durante la instalación en campo, el tiempo de operación para conectar dos tubos no debe exceder los 5 minutos.

1) Al conectar el conector en el puerto de la campana, asegúrese de hacer dos tubos concéntricos y alineados, y luego anidar el puerto en espiral, y atornillarlo, finalmente apretado con una llave, como se muestra en la figura a continuación:

Figura 15

Notas:

Use dos llaves, una llave ordinaria, una llave dinamométrica cada una.

Conecte el latón sólido, antes de la operación, regule la llave dinamométrica de acuerdo con los parámetros de fuerza de apriete enumerados en la Tabla a continuación.

Diámetro de la tubería (mm)	Fuerza de apriete (kgf · m)
6.35	1.4 ~1.7
9.52	1.4 ~1.7
12.7	4.8 ~6.2
15.88	4.8 ~6.2
19.05	6.9 ~9.9

2) A través de la pared: sobre la penetración de la pared, la tubería para la unidad interior y exterior debe estar equipada con cánula de pared, para evitar daños en tuberías y alambres, como se muestra en la siguiente figura:

3) Elimine la presión negativa, la evacuación, las fugas en la tubería de conexión, la tubería de la unidad interior: Después de la instalación de la tubería de conexión de la unidad y la unidad interior, primero llene nitrógeno en las tuberías de conexión y la tubería de la unidad interior hasta 2.4-3.0Mpa (presión absoluta); y mantenga esta presión durante 24 horas, el cambio de esta presión no debe ser inferior a 0.03Mpa; También verifique con burbujas de jabón si hay fugas en el cabezal de conexión y la posición de soldadura, el nitrógeno se descarga después de la confirmación de que no hay fugas, después de la evacuación, la presión debe alcanzar 130 Pa (presión absoluta) y mantener esta presión durante 24 horas, la variación de esta presión no debe ser superior a 20 Pa, luego abra la válvula para realizar una prueba de funcionamiento, si los parámetros del condensador exceden las regulaciones convencionales, necesita R410A adicional de refrigerante, se puede consultar los siguientes métodos:

$$ R = \boxed {\left( \begin{array}{l} \text { Longitud total de la } \ \text { tuberia de liquido } \ \text { para 9,5 de } \ \text { diámetro (m) } \end{array} \right) \times 0. 0 2 4 \mathrm{kg}} + \boxed {\left( \begin{array}{l} \text { Longitud total de la } \ \text { tuberia de liquido } \ \text { para 9,5 de } \ \text { diámetro (m) } \end{array} \right) \times 0. 0 1 2 \mathrm{kg}} $$

Nota: Al sorber la unidad exterior, el refrigerante no se ha vaciado, durante la instalación, se debe evacuar con una bomba de vacío.

4) Aislamiento térmico. Después de la verificación de fugas de la tubería y la finalización de la prueba de presión, y todo es normal, la capa de aislamiento se puede envolver, los requisitos de la capa de aislamiento son los siguientes:

a. La capa de aislamiento de la tubería debe estar bien envuelta, no se permiten grietas.
si. Espesor no inferior a 8 mm.
C. Después de envolver la capa de aislamiento, la superficie externa debe tratarse contra la lluvia y la humedad (generalmente envolver afuera con ataduras de cables).
re. Cuando el sistema de aire acondicionado está en funcionamiento de enfriamiento, definitivamente no se permite que el rocío se condense en la superficie externa de la tubería de cobre de conexión.

4.5 Tubo accesorio en la tubería

Debido a las diferentes posiciones de montaje del aire acondicionado, el tubo accesorio requerido puede ser largo o corto, para evitar afectar la cantidad del tubo de enfriamiento demasiado largo, seleccione una longitud de tubo razonable de acuerdo con la tabla a continuación, intente seleccionar la ubicación del corto Líneas para la instalación.

1. La distancia operativa máxima permitida lejos de la tubería

Valor\capacidad\nRefrigeración clasificada	<6.5kW	6.5~7.2kW	≥10.5kW
Una longitud de tubería(unidireccional)	MáximoLongitud 15m	MáximoLongitud 20m	MáximoLongitud 50m
B Diferencia de altura(unidireccional)	MáximoLongitud 8m	MáximoLongitud 10m	MáximoLongitud 20m
C Cantidad de curvas detubería	Hasta 10	Hasta 10	Hasta 15

Nota: a condición de que el 80% de la capacidad de enfriamiento esté garantizada, en los parámetros anteriores, la pérdida de capacidad de enfriamiento y el retorno del aceite se han considerado por completo.

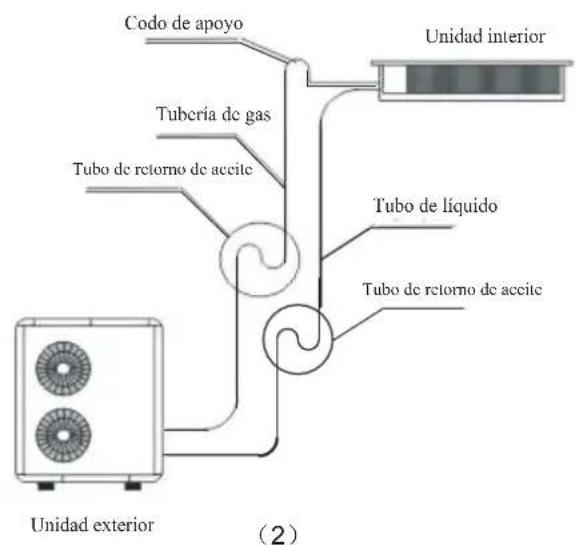

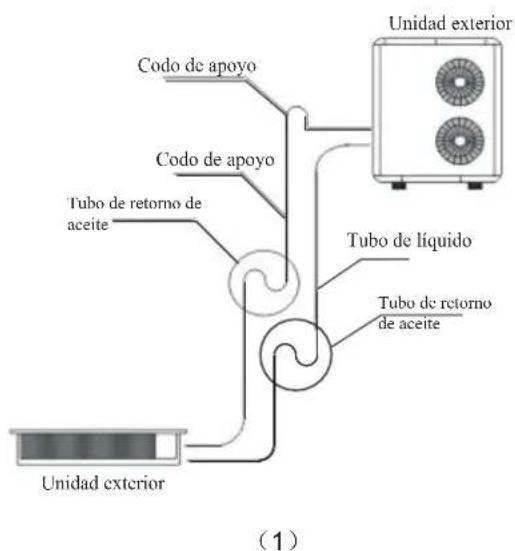

1. El uso del codo de retorno de aceite

Cuando la diferencia de altura entre la unidad interior y exterior es mayor de 5 m, para facilitar el retorno de aceite del compresor, se debe usar el codo de retorno de aceite. En las operaciones del sitio, se puede hacer referencia a los siguientes métodos de instalación típicos (consulte la Figura a continuación).

Nota: Radio de codo de retorno de aceite R ≤100 mm, 10 codos de retorno de aceite deben ubicarse por 5 m como se muestra arriba; Cuando la diferencia de altura entre la unidad interior y la unidad exterior excede los cinco metros, el codo de reserva de aceite y el codo del tope trasero deben ajustarse de acuerdo con la posición relativa de la unidad exterior y la unidad interior.

5.1 Conexión de cables y bornes

Aviso

Antes de realizar la instalación de equipos eléctricos, nuestro personal de diseño le recuerda que tenga en cuenta lo siguiente:

1. Verifique si la energía utilizada actualmente es consistente con la fuente de alimentación indicada en la placa de identificación.
2. Para garantizar que la capacidad de la fuente de alimentación sea lo suficientemente grande, y el área de la sección transversal del cableado de la sala debe ser superior a 2,5 mm2.
3. Las líneas deben ser instaladas por profesionales.
4. El interruptor de protección contra fugas y el interruptor de aire en el que la separación de los contactos del electrodo es mayor de 3 mm debe instalarse en líneas fijas.
5. Conexión de una sola rama

(1) El extremo de la capa aislante de la línea de ramificación individual es despojado de aproximadamente 25 mm por un separador.
(2) Retire los tornillos del bloque de terminales A del aire acondicionado.
(3) Use alicates para doblar el extremo de una sola rama a un anillo cuyo tamaño coincida con el del tornillo.
(4) Pasar el tornillo a través del anillo en la línea de derivación única y fijarlo en los bloques de terminales.

1. Conexión de cable multicable

(1) La capa aislante final de alambre multicapa es pelada unos 10 mm por un pelador.
(2) Después de pelar el cable, coloque en el tubo de número qué número corresponde con el del bloque de terminales. (La unidad interior y exterior deben corresponder entre sí)
(3) Se presiona el terminal que coincide con el tamaño del tornillo
(4) Retire los tornillos de los bloques de terminales del aire acondicionado.
(5) Pasar el tornillo a través del terminal en el cable de múltiples hilos y fijarlo en los bloques de terminales.

Nota: Por seguridad, cuando el cable de alimentación y el cable de conexión están conectados al bloque de terminales, es necesario

Aviso

Advertencia: ¡La unidad de aire acondicionado debe estar conectada a tierra de forma segura!

Si el cable de alimentación o el cable de señal del aparato están dañados, debe reemplazarse con un cable dedicado.

(1) Antes de realizar el cableado, verifique el voltaje de los componentes que se muestran en la placa de identificación y luego realice la operación de cableado de acuerdo con el diagrama de cableado.
(2) Se debe usar un cable de alimentación dedicado en el acondicionador de aire y el interruptor de fuga de aire, y el interruptor se debe instalar para evitar situaciones de sobrecarga.
(3) El aire acondicionado debe estar conectado a tierra de manera segura para evitar fallas en el aislamiento y causar daños.
(4) Todo el cableado debe estar equipado con terminales engarzados o una sola línea. Si el cable de múltiples hilos está conectado directamente a la estación terminal, puede causar ignición.
(5) Todo el cableado debe estar conectado correctamente de acuerdo con el esquema de cableado eléctrico, un cableado incorrecto hará que el aire acondicionado funcione incorrectamente o se dañe.
(6) No permita que el cable toque partes móviles como la tubería de refrigerante del compresor o ventilador, etc.

Nunca altere el cableado dentro de los acondicionadores de aire libremente, el fabricante no aceptará ninguna responsabilidad por pérdida u operación anormal causada.

5.2 Conexión del cable de alimentación.

1. Se conecta un cable de alimentación al exterior de la cámara

(1) Retire la parte frontal o el asa grande de una unidad exterior.
(2) Conecte los cables correspondientes a los terminales "L", "N" y de tierra o "L1", "L2", "L3",
"N" y los terminales de tierra.
(3) Ate los cables y fijelos con una abrazadera de presión
2. Conecte el cable de alimentación en la habitación.

(1) Retire la caja de distribución interior.

(2) Conecte los cables correspondientes a los terminales "L", "N" y de tierra o "L1", "L2", "L3" y los terminales de tierra.

(3) Ate el cable de alimentación y fijelo con una abrazadera de presión

5.3 Controlador de línea 9: conexión de cable

(1) Abra la tapa de la caja de electrodomésticos en la unidad interior.
(2) Pasando la línea de señal del controlador de línea a través del anillo de goma.
(3) Inserte el cable de señal del controlador de línea en el asiento de cinco agujas en el panel de control electrónico de la unidad interior.

Aviso

Se debe prestar especial atención al realizar operaciones de cableado, para evitar el mal funcionamiento del aire acondicionado debido a interferencia electromagnetica.

(1) La línea de señal debe estar separada de la línea de suministro de energía y la línea de conexión exterior e interior;
(2) Si el acondicionador de aire se instala en un lugar susceptible a interferencias, es mejor usar cable blindado y par trenzado como línea de señal del control remoto con cable

5.4 Instalación de cables de conexión para unidad interior y unidad exterior

Los cables de comunicación para la unidad interior y la unidad exterior deben conectarse estrictamente de acuerdo con la identificación. L1, N1, S, terminal de tierra de la unidad interior y L1, N1, S, terminal de tierra de la unidad exterior deben conectarse correspondientemente, no lo conecte incorrectamente.

5.5 Diagrama de cableado de la unidad

Conexiones para una variedad de modelos interiores y exteriores, consulte "Diagrama de cableado". Nota: Los siguientes dibujos son solo de referencia, al comparar, prevalecerá la placa de identificación del cableado.

FUENTE DE ALIMENTACIÓN 220-240V / 50Hz

Los cables de interconexión son cables blindados

Aplicable para el modelo monofásico (220-240V / 50Hz)

FUENTE DE ALIMENTACIÓN 380-415V3N/50Hz

Los cables de interconexión son cables blindados

Aplicable para (380V / 50Hz) ≥ modelo de tres fases

Aviso

1. Para evitar la operación anormal de la unidad causada por interferencia electromagnética, se debe prestar atención para evitar la fuente de señal de interferencia al conectar los cables.
2. ¡El diagrama de cableado es solo de referencia, cuando el cableado, los objetos físicos prevalecerán!

Nota: El área de la sección transversal del conductor seleccionado por el usuario no debe ser inferior a las especificaciones enumeradas en la tabla. Si el cable de alimentación del usuario está demasiado lejos de la unidad, realice un aumento correspondiente en el área de la sección transversal del grupo de líneas para garantizar el suministro de energía normal.

Especificaciones de la línea de suministro de energía

Nombre Modelo	Línea de suministro de energía exterior (cantidad, diámetro) H05RN-F	Línea de alimentación interior (cantidad, diámetro) H05VV-F	Línea de conexión interior / exterior (cantidad, diámetro)	Fuente de alimentación al aire libre
Fase única 18K modelo	3 × 1.5mm^2	/	4 × 1.0mm^2	Fuente de alimentación al aire libre
Fase única 24K modelo	3 × 2.5mm^2	/	4 × 1.0mm^2	Fuente de alimentación al aire libre
Fase única ≥slant 36K modelo	3 × 4mm^2	/	4 × 1.5mm^2	Fuente de alimentación al aire libre
3- fase ≥slant 36K modelo	3 × 2.5mm^2	/	4 × 1.5mm^2	Fuente de alimentación al aire libre

5.7 Código de fallo

Tabla 1: Unidad interior (pantalla digital)

Cuando la unidad está en espera después del primer encendido, la luz de funcionamiento parpadea lentamente, después de la operación, todas las luces se apagan cuando la unidad está apagada o en espera.

Cuando la unidad está funcionando, la luz de funcionamiento parpadea, el tubo digital muestra la temperatura de ajuste en modo refrigeración y calefacción, el tubo digital muestra la temperatura interior en modo solo ventilador; la luz de desescarche se enciende cuando se descongela, la luz

del temporizador se enciende cuando está en modo temporizador.

Monitor	Error de descripción	Monitor	Error de descripción
E0	Protección de fase	F0	(reserva)
E1	Error de comunicación entre la unidad exterior y la unidad interior	F1	(reserva)
E2	Error del sensor de temperatura ambiente interior (T1)	F2	(reserva)
E3	Error de sensor de temperatura media de la bobina interior (T2)	F3	El error de corriente de la unidad exterior no se puede recuperar. Error de pantalla P3 3 veces en 60 minutos.
E4	Error del sensor de temperatura de salida de la bobina interior (T2B)	F4	Error del sensor de temperatura exterior (T4)
E5	Error de unidad exterior	F5	(reserva)
E6	Protección de velocidad cero	F6	Error del sensor de salida del condensador de la unidad exterior (T3)
E7 EER	POM error F7		Protección secundaria de corriente lateral
E8	La velocidad del motor del ventilador interior pierde protección	F8	Calor T2 temp. protección
E9	Error de comunicación del controlador con cable	F9	Error de voltaje de la unidad exterior
EE	Error de alarma de nivel de agua
EF	EF(reserva)

Tabla 1: Unidad interior (pantalla digital)

Display	Error de descripción Monitor Error de descripción
P0	(reserva)	H0	Error de comunicación entre la placa principal de la unidad exterior y la placa del controlador
P1	(reserva)	H1	(reserva)
P2	(reserva)	H2	(reserva)
P3	Protección de sobrecorriente primaria / secundaria	H3	(reserva)
P4	Temperatura de escape sobre protección alta	H4	3 veces de error P6 en 30 minutos
P5	Temperatura de salida de condensador de la unidad exterior (T3) protección demasiado alta	H5	3 veces de error P2 en 30 minutos
P6	Error del controlador del compresor o protección IPM	H6	3 veces de error P4 en 100 minutos
P7	(reserva)	H7	(reserva)
P8	(reserva)	H8	(reserva)
P9	Error de motor de ventilador de CC de unidad exterior	H9	2 veces de error P9 en 10 minutos

Tabla 2: Unidad interior (pantalla LED)

Error de descripción Mostrar contenido
Unidad interior esperando asignación de dirección Temporizador LED y flash en funcionamiento juntos
(reserva)	Temporizador LED, funcionamiento, protección, desescarche parpadean juntos
Error de comunicación entre la unidad exterior y la unidad interior	El temporizador LED parpadea rápidamente
Protección de bloqueo del motor del ventilador El temporizador LED parpadea lentamente
Error del sensor de temperatura de la unidad interior LED ejecutar flash
Alarma de nivel de agua Flash de protección LED
(reserva) Destello de destello LED
Error de unidad exterior La protección del LED parpadea lentamente
Error EEPROM El desescarche LED parpadea lentamente

El flash rápido es de 2.5Hz, el flash lento es de 0.5Hz.

Tipo de error	Funcionamiento	Descongelar	Temporizador	Protección
Error del sensor de salida del condensador de la unidad exterior (T3)	OFF	OFF	ON	ON
Error del sensor de temperatura exterior (T4)	OFF	OFF	Flash	ON
Protección contra sobrevoltaje / bajo voltaje de CA	OFF	Flash	OFF	ON
Protección P6	OFF	Flash	ON	ON
Protección del compresor	OFF	ON	OFF	ON
Protección superior de la temperatura máxima del compresor (T5)	OFF	ON	ON	ON
Error del motor del ventilador de CC exterior	OFF	ON	Brillante	ON
Protección contra la sobretensión	ON	ON	OFF	ON

Tabla 3: controlador con cable

Comprobación puntual NO.	Contenido	Comprobación puntual NO.	Contenido
1 Indoor	unit capacity 11		Apertura de EXV
2 Indoor	unit capacity demand 12		Frecuencia de funcionamiento del compresor.
3	Demanda interior después de la enmienda T4	13	Tensión primaria / 4
4	Demanda interior después de la enmienda T2
5	Temperatura ambiente interior (T1) temperatura
6	Temperatura media de la bobina interior (T2)
7	Temperatura de salida de la bobina interior (T2B)
8	Temperatura de salida del condensador de la unidad exterior (T3)
9	Temperatura exterior (T4) temperatura
10	Temperatura máxima del compresor (T5) temperatura (máximo 99 °C)

Panel	Error de descripción	Panel	Error de descripción
E0	Protección de fase	F0	(reserva)
E1	Error de comunicación entre la unidad exterior y la unidad interior	F1	(reserva)
E2	Error del sensor de temperatura ambiente interior (T1)	F2	(reserva)
E3	Error de sensor de temperatura media de la bobina interior (T2)	F3	El error de corriente de la unidad exterior no se puede recuperar. Error de pantalla P3 3 veces en 60 minutos.
E4	Error del sensor de temperatura de salida de la bobina interior (T2B)	F4	Error del sensor de temperatura exterior (T4)
E5	Error de unidad exterior	F5	(reserva)
E6	Protección de velocidad cero	F6	Error del sensor de salida del condensador de la unidad exterior (T3)
E7 EERPOM error F7			Protección secundaria de corriente lateral
E8	La velocidad del motor del ventilador interior pierde protección	F8	Calor T2 temp. protección
E9	Error de comunicación del controlador con cable	F9	Error de voltaje de la unidad exterior
EE	Error de alarma de nivel de agua
EF	EF(reserva)

Tabla 3: controlador con cable

Panel	Error de descripción	Panel	Error de descripción
P0	(reserva)	H0	Error de comunicación entre la placa principal de la unidad exterior y la placa del controlador
P1	(reserva)	H1	(reserva)
P2	(reserva)	H2	(reserva)
P3	Protección de sobrecorriente primaria / secundaria	H3	(reserva)
P4	Temperatura de escape sobre protección alta	H4	3 veces de error P6 en 30 minutos
P5	Temperatura de salida de condensador de la unidad exterior (T3) protección demasiado alta	H5	3 veces de error P2 en 30 minutos
P6	Error del controlador del compresor o protección IPM	H6	3 veces de error P4 en 100 minutos
P7	(reserva)	H7	(reserva)
P8	(reserva)	H8	(reserva)
P9	Error de motor de ventilador de CC de unidad exterior	H9	2 veces de error P9 en 10 minutos
1	Nombre Cantidad Observaciones
2	Unidad interior	1
3	Manual de instalación y operación	1	Incluya la guía de servicio al usuario y la certificación del producto
4	Control remoto	1
5	Baterias	2
6	Unidad exterior	1
7	Manga aislante del calor	2
8	Tubo de drenaje (para estilo de instalación en el piso)	1

Embalaje

Inspección

Resumen de Declaración de conformidad

INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo [e-mail]

Síguenos en nuestras redes sociales y accede a contenido exclusivo

INFINITON

Copyright © 2019. Todos los derechos reservados
