MA-10D - Sin categoría ROLAND - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de monitor activo compacto
Modelo	MA-10D
Marca	Roland
Dimensiones (An x Al x Pr)	250 mm x 180 mm x 150 mm
Peso	2.5 kg
Alimentación	CA 100-240 V, 50/60 Hz (se recomienda adaptador de corriente externo)
Consumo de energía	30 W (máx.)
Entradas	2x 1/4" TS no balanceado, 1x RCA estéreo
Salidas	1x salida de altavoz (1/4" TS), 1x auriculares (1/4" estéreo)
Potencia del amplificador	10 W por canal (estéreo) / 20 W puenteado mono
Respuesta de frecuencia	50 Hz - 20 kHz
Controles	Volumen, Tono (Graves/Agudos), Interruptor de encendido
Indicadores	LED de encendido, LED de señal
Funciones clave	Monitoreo personal para práctica o PA pequeño, salida de nivel de línea para grabación
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar disolventes; mantener las rejillas de ventilación despejadas
Seguridad	No exponer al agua ni al calor; usar solo el adaptador de corriente recomendado; temperatura de funcionamiento 0-40°C
Piezas de repuesto y reparabilidad	Contactar al servicio autorizado de Roland; fusible reemplazable por el usuario (interno)
Información general	Diseñado para músicos y presentadores que necesitan una solución de monitor compacta y portátil

Preguntas frecuentes - MA-10D ROLAND

¿Cómo conecto mi instrumento al MA-10D?

Conecte su instrumento (p. ej., guitarra, teclado) a una de las entradas no balanceadas de 1/4" TS usando un cable de instrumento estándar. Para fuentes estéreo, use la entrada RCA.

¿Puedo usar el MA-10D como altavoz de PA?

Sí, se puede usar como monitor de PA pequeño. Su amplificador de 10 W es adecuado para práctica o lugares pequeños. También puede usar la salida de línea para conectar altavoces amplificados adicionales.

¿Cuál es el consumo de energía del MA-10D?

El consumo máximo de energía es de aproximadamente 30 W. Funciona con corriente alterna (100-240 V) a través de un adaptador externo.

¿Tiene el MA-10D una salida de auriculares?

Sí, tiene un conector de auriculares estéreo de 1/4" que silencia la salida del altavoz para práctica silenciosa.

¿Cómo limpio el MA-10D?

Use un paño suave y seco para limpiar suavemente el exterior. No use limpiadores químicos ni disolventes. Asegúrese de que la unidad esté desenchufada antes de limpiar.

¿Qué debo hacer si el MA-10D no se enciende?

Primero, verifique las conexiones del cable de alimentación y del adaptador. Asegúrese de que el interruptor de encendido esté en ON. Si aún no hay energía, es posible que el fusible interno se haya fundido. Contacte al servicio de Roland para reemplazarlo.

¿Puedo conectar un micrófono directamente al MA-10D?

No, las entradas están diseñadas para señales de nivel de línea o de instrumento. Un micrófono requeriría un previo externo o un mezclador.

¿El MA-10D funciona con batería?

No, requiere una fuente de alimentación de CA. No está diseñado para funcionar con batería.

¿Cuál es la respuesta de frecuencia del MA-10D?

El amplificador tiene una respuesta de frecuencia de 50 Hz a 20 kHz, adecuada para reproducción de audio de rango completo.

¿Dónde puedo encontrar piezas de repuesto para el MA-10D?

Las piezas de repuesto se pueden obtener a través de los centros de servicio autorizados de Roland. El usuario puede reemplazar el fusible interno, pero otras reparaciones deben ser realizadas por profesionales.

MANUAL DE USUARIO MA-10D ROLAND

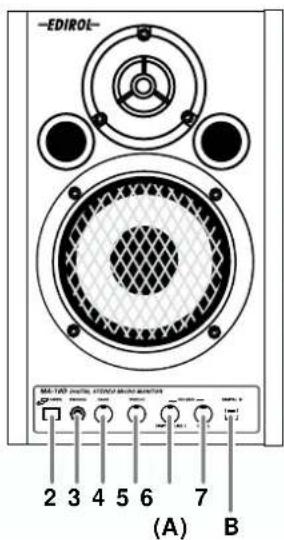

Descripción del panel

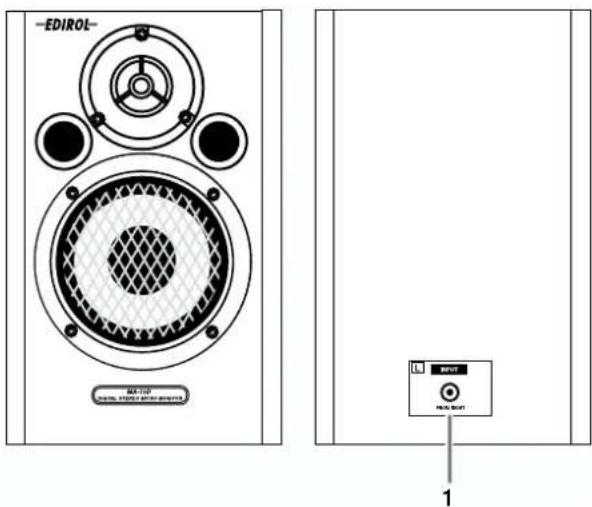

Canal izquierdo

1. Jack de entrada del canal izquierdo

Conéctelo al jack de salida del canal izquierdo 10 que se encuentra en el lado derecho de la unidad. Para la conexión, utilice el cable del altavoz que viene incluido.

1. Interruptor POWER, Indicador POWER/STANDBY

El indicador POWER/STANDBY muestra una luz de color rojo cuando la unidad se encuentra en modo de espera y una luz de color verde cuando está encendida.

1. Jack de los auriculares

Cuando conecte los auriculares a este jack, los altavoces no emitirán ningún sonido.

1. Control BASS

2. Control TREBLE

Estos botones ajustan el tono de los bajos y los agudos. Cóloquelos en el centro para que los tonos queden nivelados.

Ambos controles ajustan el volumen de los aparatos conectados al jack de entrada de la LINEA 1 8, y a los jacks de entrada de la LÍNEA 2 9, respectivamente.

1. Jack de entrada de la LÍNEA 1 (stereo mini type)

2. Jacks de entrada de la LÍNEA 2 (Izquierda, Derecha) (tipo de patilla RCA)

3. Jack de salida del canal izquierdo

Conéctelo al jack de entrada del canal izquierdo 1 que se encuentra en el lado izquierdo de la unidad.

1. Entrada CA

Conecte aquí el cable de alimentación (Paginas 17). Enchúfelo de modo que el cable no se pueda desconectar accidentalmente.

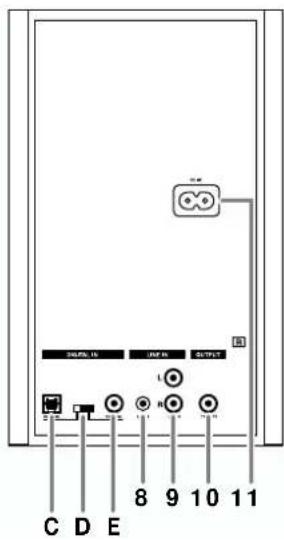

Canal derecho

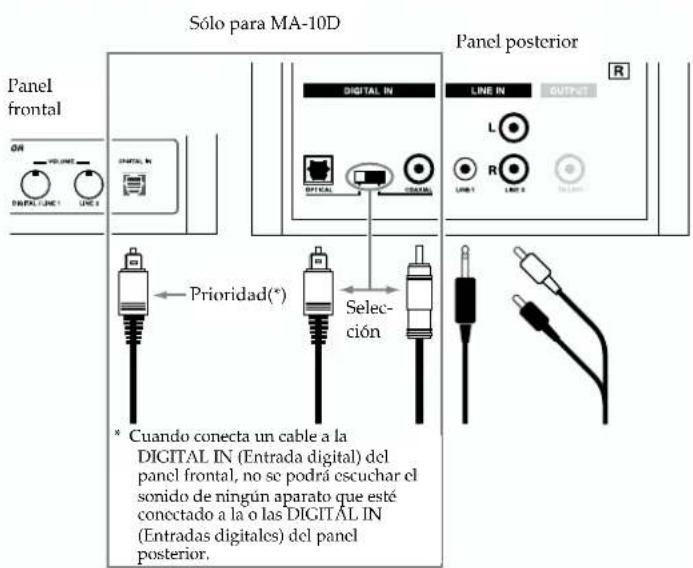

Las opciones que se enumeran a continuación se aplican sólo al modelo MA-10D.

Ajusta el volumen de los aparatos conectados a los conectores de entrada digital B, C, E, y al jack de entrada de la LÍNEA 1 8.

B. Conector de entrada digital (Optical)

Este es el conector de entrada digital para el cable de fibra óptica.

* Cuando conecte un cable a este conector, no se podrá oir el sonido de los aparatos conectados al conector de entrada digital C o E.

C. Conector de entrada digital (Optical)

Este es el conector de entrada digital para el cable de fibra óptica.

D. Interruptor de selección de entrada digital

Este interruptor selecciona el conector de entrada digital C o E en el panel posterior. Seleccione el conector que se utiliza para la señal de entrada.

* Cuando conecta un cable al conector de entrada digital B en el panel frontal, se podrá oir el sonido del aparato conectado a B independientemente de este interruptor.

E. Conector de entrada digital (Coaxial)

Este es el conector de entrada digital para el cable coaxial.

Conexiones

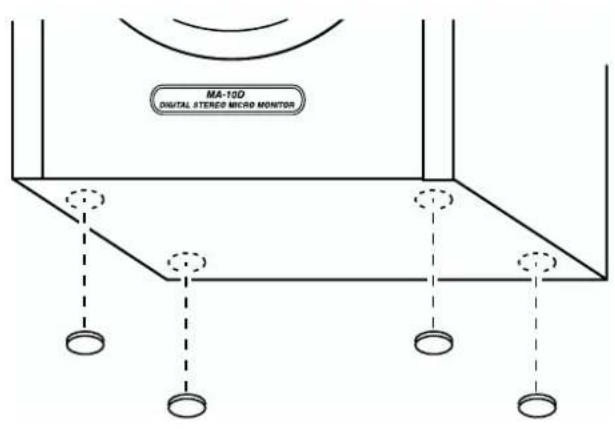

Incluye los pies de goma

Precauciones que debe tener en cuenta cuando conecte y encienda la unidad

• Para evitar anomalías en el funcionamiento o daños en los altavoces u otros aparatos, baje siempre el volumen y apague todos los aparatos antes de realizar cualquier conexión.
• Si utiliza un cable que posea un reostato, el nivel de sonido puede bajar. Utilice un cable de conexión que no contenga un reostato.
• Una vez completadas las conexiones, encienda los diferentes aparatos en el orden especificado. Si enciende los aparatos en un orden equivocado, puede causar anomalías en el funcionamiento o daños en los altavoces y otros aparatos. (Cuando apague el sistema, siga estas instrucciones en el orden inverso)
  < Aparatos conectados → MA-10D/MA-10A >
• Asegúrese siempre de tener bajado el volumen antes de encender la unidad. Aunque tenga el volumen completamente bajado, puede oir algún sonido al encender la unidad pero esto es algo normal y no indica un mal funcionamiento de la misma.

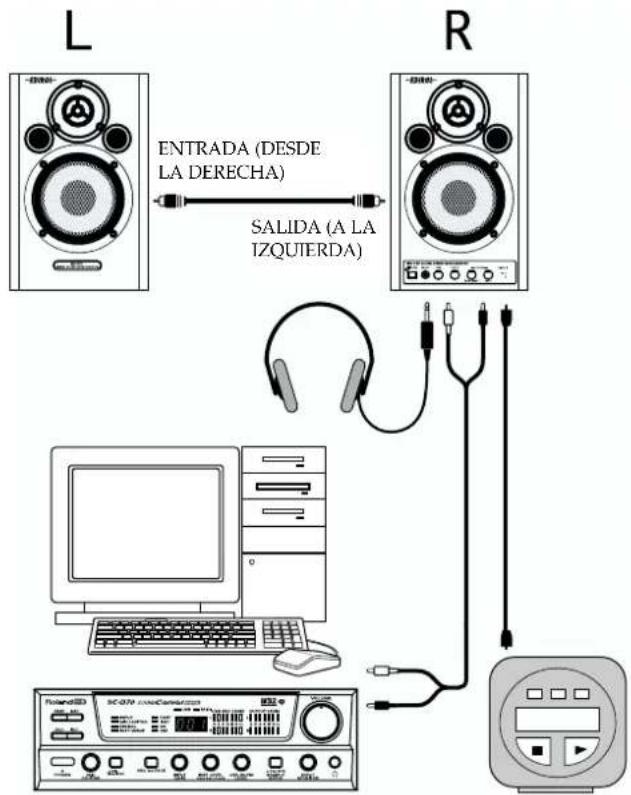

Ejemplo de conexión

Módulo de sonido, reproductor de CD, reproductor de MD, etc.

Specifications

Rated Power Output

20 W (10 W + 10 W)

Speaker Unit

Woofer: 9.2 cm /

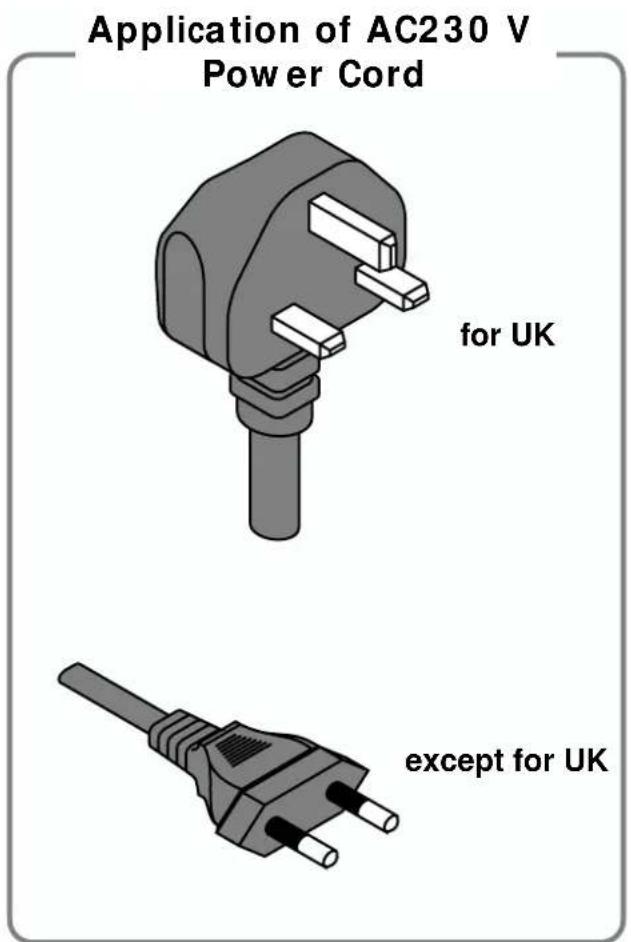

Para 230 V (Español)

Esta caja contiene cables de corriente continentales y británicos. Por favor seleccione el tipo correcto para su país.
