MANUAL DE USUARIO RR-T10RL-SW Lutron

Las botoneras de sobremesa RadioRA® 2 Designer proporcionan a los propietarios un modo simple y elegante para el accionamiento de luces, cortinas, pantallas motorizadas y muchos otros dispositivos.

Las botoneras RadioRA® 2 disponen de botones grandes de fácil utilización y la opción única de grabado con retroiluminación que hace las botoneras más fáciles de leer a cualquier hora de la noche o el día. Los botones son redondeados y permiten visualizar el grabado desde arriba con facilidad.

El versátil diseño de las botoneras de sobremesa RadioRA® 2 permite su montaje en una pared, o su utilización como botonera inalámbrica. Las botoneras pueden alimentarse con un adaptador de CC (véanse las especificaciones del transformador de bajo voltaje P/N 369561, incluido con los modelos -RR) o con dos pilas 2 AAA.

Modelos

Número de referencia*	Descripción Frecuencia	Región
RR-T5RL-XX*	5 botones con Subir/ Bajar, Todo encendido y Todo apagado.	434 MHz	Norteamérica, Brasil (sólo modelos BA)
RR-T5RL-XX*-BA
RR-T10RL-XX*	10 botones con Subir/ Bajar, Todo encendido y Todo apagado.
RR-T10RL-XX*-BA
RR-T15RL-XX*	15 botones con Subir/ Bajar, Todo encendido y Todo apagado.
RR-T15RL-XX*-BA
RRK-T5RL-XX*	5 botones con Subir/ Bajar, Todo encendido y Todo apagado.	868 MHz Europa
RRK-T10RL-XX*	10 botones con Subir/ Bajar, Todo encendido y Todo apagado.
RRK-T15RL-XX*	15 botones con Subir/ Bajar, Todo encendido y Todo apagado.

RK-T5RL-XX*-E Kit de sustitución grabado

RK-T10RL-XX*-E Kit de sustitución grabado

RK-T15RL-XX*-E Kit de sustitución grabado

15 botones
*Consultar Colores y acabados más adelante.

Colores y acabados

Nieve SW

Media noche MN

Botoneras de sobremesa RadioRA® 2 Designer

Especifi caciones

Números de referencia	Botoneras: RR-T5RL-XX, RR-T5RL-XX-BA, RR-T10RL-XX,RR-T10RL-XX-BA, RR-T15RL-XX, RR-T15RL-XX-BA, RRK-T5RL-XX,RRK-T10RL-XX, RRK-T15RL-XXKits de sustitución: RK-T5RL-XX-E, RK-T10RL-XX-E, RK-T15RL-XX-E
Alimentación	Alimentado con adaptador: 9 V--- 300 mAVéanse las especificaciones del transformador de bajo voltaje(Lutron® P/N 369561)Alimentación con pilas: 2 pilas alcalinas AAA (incluidas) de 1,5 V cada una
Consumo de energía típico	0,6 WCondiciones de prueba: toda la retroiluminación en intensidad media, modo de luz nocturna activado, seis LED de encendido (dos predefi nidosactivos por columna), botonera alimentada con un adaptador de 9 V---
Cumple	Botonera de sobremesa (sólo -RR): Aparece en las listas cULus /certifi cación FCC / Certifi cación industrial canadiense / certifi caciónCOFETEL / certifi cación ASEP / certifi cación CRC / certifi cación INDOTEL /certifi cación SUTELBotonera de sobremesa (sólo -BA): certifi cación ANATELBotonera de sobremesa (sólo -RRK): marca CEAdaptador (T120-9DC-3-BL o -WH): incluido en las listas cULus;certifi cación NOM
Condiciones ambientales	Temperatura ambiente de operación: 0 °C a 40 °C, 0 a 90% de humedad,sin condensación. Uso en interiores.
Comunicaciones	Las botoneras de sobremesa Designer se comunican con el sistema a travésde radio frecuencia (RF) y deben encontrarse a una distancia no superiora 9 m de un repetidor. Los dispositivos del sistema funcionan confrecuencias entre 431,0 MHz y 437,0 MHz o 868,125 MHz y 869,850 MHz.
Protección ESD Se ha probado que resiste descargas electrostáticas sin sufrir dañosni pérdidas de memoria, de acuerdo con la norma IEC 6100-4-2.
Protección contra sobrevoltaje	Se ha probado que resiste sobrevoltajes transitorios sin sufrir dañosni perjuicios de funcionamiento de acuerdo con la Práctica recomendadaIEEE C62.41-1991 acerca de sobrevoltajes transitorios en circuitosde potencia de CA de bajo voltaje.
Fallo de Suministro Memoria de corte de suministro: si se interrumpe el suministroeléctrico CC o de las pilas; la botonera vuelve a su estado anteriorcuando se recupera el suministro.
Montaje Soporte de montaje incluido para aplicaciones opcionales de montajeen pared.

Garantía Garantía limitada de 1 año. http://www.lutron.com/resiinfo

Características de diseño

• Con sólo pulsar un botón, las luces se regulan a encendido o apagado hasta los niveles deseados, y las cortinas se abren/cierran a las posiciones deseadas.
• Se puede realizar un ajuste fi no de los niveles de luz y las posiciones de las cortinas manteniendo pulsados los botones subir / bajar.
• Programables para seleccionar niveles o posiciones para toda la vivienda o una habitación individual.

• Intensidad ajustable de retroiluminación.

• Grabado prepagado incluido. Reembolsable para un kit de botones grabados.

• Dos opciones "Despertar" para el funcionamiento inalámbrico:

— “Despertar y activar” (predefinida) – Con sólo pulsar un botón, “despierta” la botonera y se activa el botón seleccionado.

— "Sólo despertar" - Con sólo pulsar un botón, "despierta" la botonera y se muestra su estado. Cuando se vuelve a pulsar, se activa el botón.

Botoneras de sobremesa RadioRA® 2 Designer

Medidas

Todas las dimensiones se muestran en mm

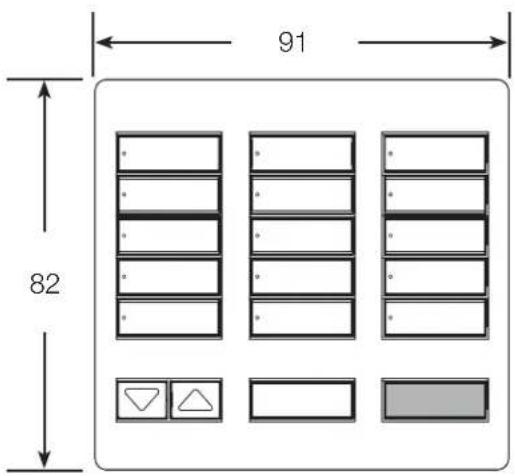

Vista frontal del botonera

91 82

Vista lateral de botonera

25 18

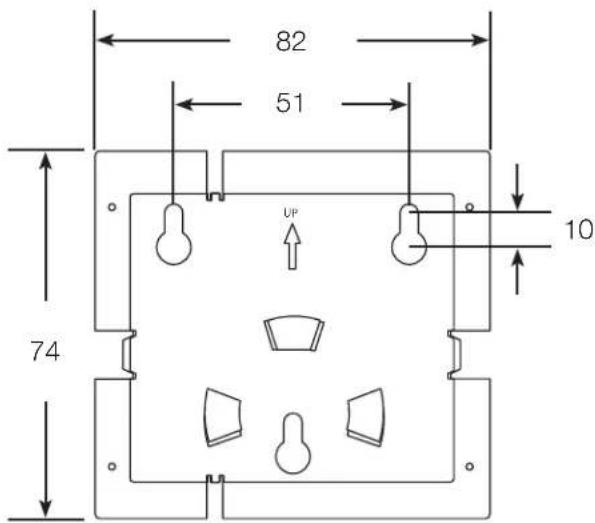

Vista frontal de soporte de montaje

82 51 UP 10 74

Vista lateral de soporte de montaje

10 15

Botoneras de sobremesa RadioRA® 2 Designer

Montaje en pared (opcional)

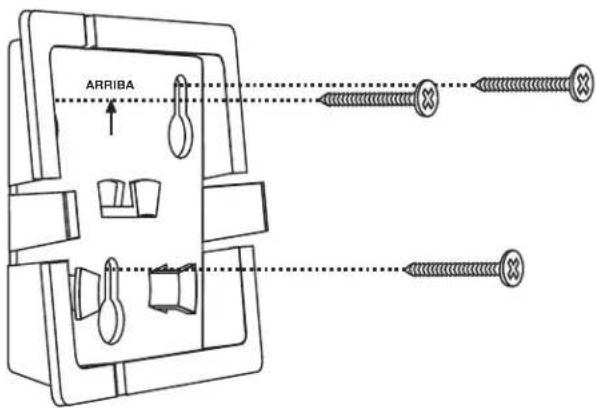

Fije el soporte de montaje utilizando los tornillos y anclajes de pared que se incluyen.

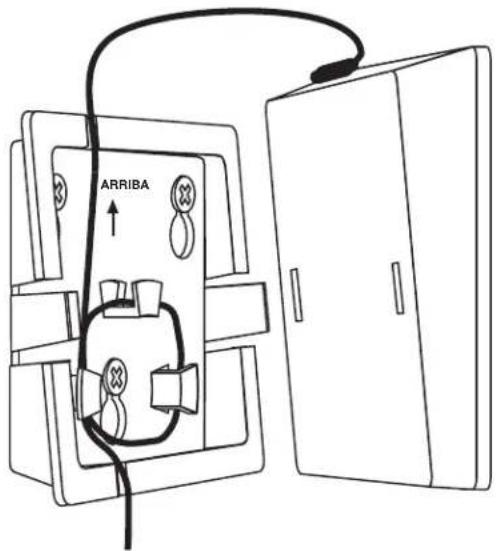

Si se utiliza el adaptador CC, enrolle el cable sobrante alrededor del soporte de cable y presione la botonera en el soporte de montaje.

ARRIBA

ARRIBA

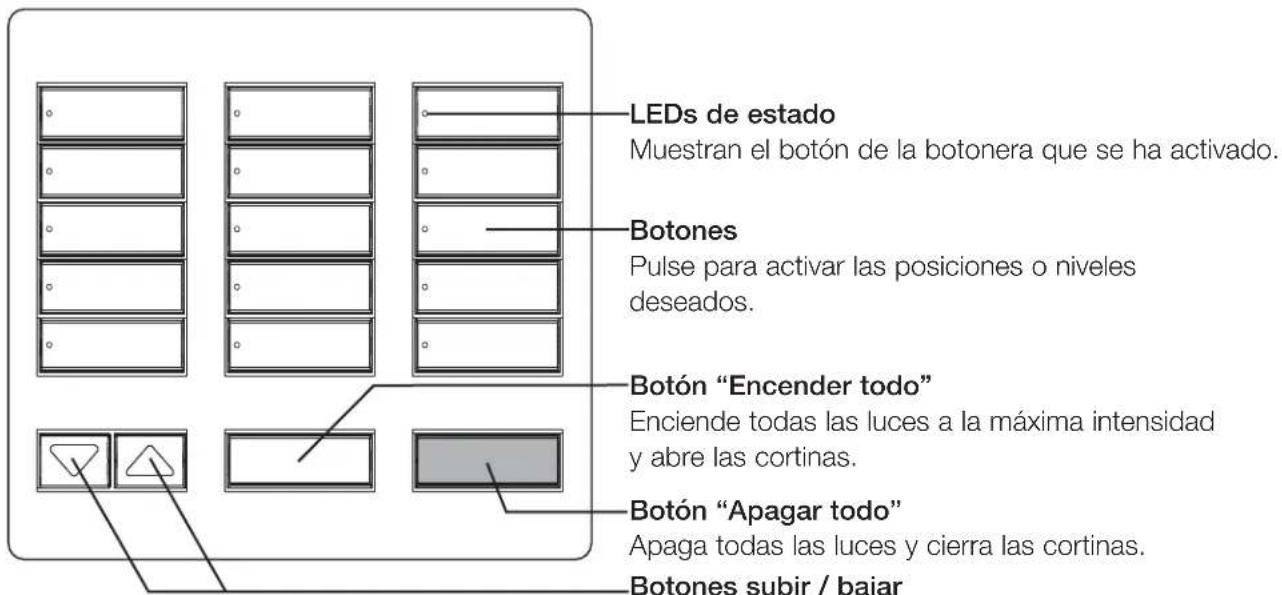

Funcionamiento

LEDs de estado Muestran el botón de la botonera que se ha activado. Botones Pulse para activar las posiciones o niveles deseados. Botón "Encender todo" Enciende todas las luces a la máxima intensidad y abre las cortinas. Botón "Apagar todo" Apaga todas las luces y cierra las cortinas. Botones subir / bajar

-LEDs de estado

Muestran el botón de la botonera que se ha activado.

Botones

Pulse para activar las posiciones o niveles deseados.

Botón "Encender todo"

Enciende todas las luces a la máxima intensidad y abre las cortinas.

Botón "Apagar todo"

Apaga todas las luces y cierra las cortinas.

Botones subir / bajar

Las luces aumentan o reducen su intensidad y las persianas/cortinas se abren o se cierran hacia su tope.
