BEDIENUNGSANLEITUNG RR-T10RL-SW Lutron

RadioRA® 2-Designer-Tischbedienstellen

RadioRA® 2-Designer-Tischbedienstellen bieten eine einfache und elegante Möglichkeit zur Steuerung von Beleuchtung, Rollos/Vorhängen, motorbetriebenen Sonnenschutzvorrichtungen, Thermostaten und vielen anderen Geräten.

RadioRA® 2-Bedienstellen haben große, anwenderfreundliche Tasten. Zudem trägt die als Option erhältliche Gravur mit dezenter Hintergrundbeleuchtung zu einer weiteren Vereinfachung der Bedienung bei, egal ob bei Tag oder bei Nacht. Die Bedienstellentasten sind abgerundet, so dass die Gravur nach oben zeigend angebracht werden kann und somit die Lesbarkeit verbessert.

Durch ihr fl exibles Design können die RadioRA 2-Designer-Tischbedienstellen an einer Wand montiert, auf einem Tisch aufgestellt oder als schnulose Steuerungen verwendet werden. Die Stromversorgung der Bedienstellen kann per Netzteil (siehe die den -RR-Modellen beiliegenden NV-Trafo-Spezifi kationen, Bestell-Nr. 369561) oder mit 2 AAA-Batterien erfolgen.

Modelle

Modellbezeichnung*	Beschreibung Frequenz Region
RR-T5RL-XX*	5 Tasten mit “Heller/Dunkler”, “Alles an”und “Alles aus”.	434 MHz	Nordamerika,Brasilien(nur BA-Modelle)
RR-T5RL-XX*-BA
RR-T10RL-XX*	10 Tasten mit “Heller/Dunkler”, “Alles an”und “Alles aus”.
RR-T10RL-XX*-BA
RR-T15RL-XX*	15 Tasten mit “Heller/Dunkler”, “Alles an”und “Alles aus”.
RR-T15RL-XX*-BA
RRK-T5RL-XX*	5 Tasten mit “Heller/Dunkler”, “Alles an”und “Alles aus”.	868 MHz Europa
RRK-T10RL-XX*	10 Tasten mit “Heller/Dunkler”, “Alles an”und “Alles aus”.
RRK-T15RL-XX*	15 Tasten mit “Heller/Dunkler”, “Alles an”und “Alles aus”.

RK-T5RL-XX*-E Graviertes Ersatztastenset

RK-T10RL-XX*-E Graviertes Ersatztastenset

RK-T15RL-XX*-E Graviertes Ersatztastenset

* Siehe Farben und Oberfl ächen unten.

Farben und Oberfl ächen

Schneeweiß SW

Mitternachtblau MN

10-Tasten-Ausführung

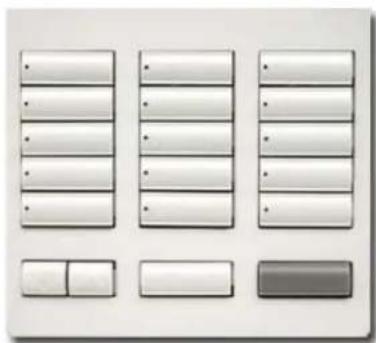

15-Tasten-Ausführung

RadioRA® 2-Designer-Tischbedienstellen

Spezifi kationen

Modellnummern	Bedienstellen: RR-T5RL-XX, RR-T5RL-XX-BA, RR-T10RL-XX,RR-T10RL-XX-BA, RR-T15RL-XX, RR-T15RL-XX-BA, RR-KT5RL-XX,RRK-T10RL-XX, RRK-T15RL-XXAustausch-Kits: RK-T5RL-XX-E, RK-T10RL-XX-E, RK-T15RL-XX-E
Stromversorgung	Netzteilbetrieb: 9 V=300 mASiehe NV-Trafo-Spezifi kationen (Lutron-Bestell-Nr. 369561)Batteriebetrieb: 2 alkalische AAA-Batterien mit jeweils 1,5 V (mitgeliefert)
Typischer Stromverbrauch	0,6 WTestbedingungen: gesamte Hintergrundbeleuchtung auf mittlererHelligkeit, Nachtlichtmodus aktiviert, sechs LEDs an (zweiVoreinstellungen pro Gruppe aktiv), Versorgung der Bedienstellemit 9 V=Netzteil.
Behördliche Genehmigungen	Tischbedienstelle (nur -RR): cULus-Eintrag / FCC-Zertifi kat /“Industry Canada”-Zertifi kat / COFETEL-Zertifi kat / ASEP-Zertifi kat /CRC-Zertifi kat / INDOTEL-Zertifi kat / SUTEL-Zertifi katTischbedienstelle (nur -BA): ANATEL-Zertifi katTischbedienstelle (nur -RRK): CE-ZeichenNetzteil (T120-9DC-3-BL oder -WH): cULus-Eintrag; NOM-Zertifi kat
Umgebungsbedingungen	Betriebstemperatur: 0 °C bis 40 °C, 0% bis 90% Luftfeuchtigkeit,nicht kondensierend. Nur für Innenräume.
Kommunikation	Designer-Tischbedienstellen kommunizieren mit dem System überFunkfrequenz und müssen sich in einem Abstand von maximal 9 mzu einem Verstärker befin den.Die Systemgeräte laufen mit Frequenzenvon 431,0 MHz bis 437,0 MHz oder von 868,125 MHz bis 869,850 MHz.
ESD-Schutz	Kann elektrostatischen Entladungen den Anforderungen in IEC 61000-4-2entsprechend ohne Beschädigungen oder Speicherverluste widerstehen.
Schutz vor Blitzschlägen	Kann elektrostatischen Entladungen ohne Beschädigungenoder Speicherverluste den Anforderungen in IEEE C62,41-1991für Spitzenspannungen in Niederspannungs-Wechselstrom-Netzkreisenentsprechend widerstehen.
Spannungsausfall	Speicher für Spannungsausfall: Wenn die Gleichstrom- bzw.Batteriestromversorgung unterbrochen wird, kehrt die Bedienstellezu ihrer vorherigen Einstellung zurück, sobald die Stromversorgungwieder hergestellt ist.

Montage Montagehalterung für optionale Wandmontage im Lieferumfang enthalten.

Garantie Eingeschränkte Gewährleistung für ein Jahr. http://www.lutron.com/resiinfo

Designmerkmale

• Bei Druck einer einzigen Taste geht die Beleuchtung nahtlos auf die gewünschte Helligkeit über und Rollos/Vorhänge öffnen bzw. schließen sich auf die gewünschten Positionen.
• Helligkeit und Rollo-/Vorhangpositionen können durch Halten der Heller/Dunkler-Tasten feinabgestimmt werden.
• Programmierbar zur Auswahl voreingestellter Helligkeiten bzw. Positionen für das ganze Haus oder einzelne Räume.

• Einstellbare Helligkeit der Hintergrundbeleuchtung.

• Gravurgutschein enthalten. Einlösbar gegen ein graviertes Tastenset.

• Zwei "Aufwach"-Optionen für schnurlosen Betrieb:
  — "Aufwachen und aktivieren" (Standard) – durch einmaligen Tastendruck wird die Bedienstelle "aufgeweckt" und die jeweilige Taste aktiviert.
  — "Nur aufwachen" – durch einmaligen Tastendruck wird die Bedienstelle "aufgeweckt" und der Status angezeigt. Durch weiteren Druck wird die entsprechende Taste aktiviert.

RadioRA® 2-Designer-Tischbedienstellen

Abmessungen

Alle Abmessungen sind in mm

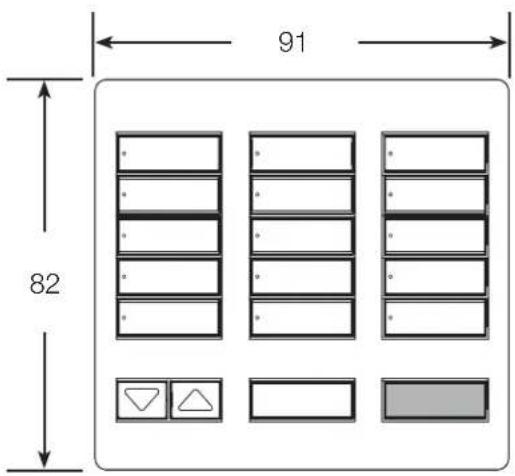

Vorderansicht der Bedienstelle

91 82

Seitenansicht der Bedienstelle

25 18

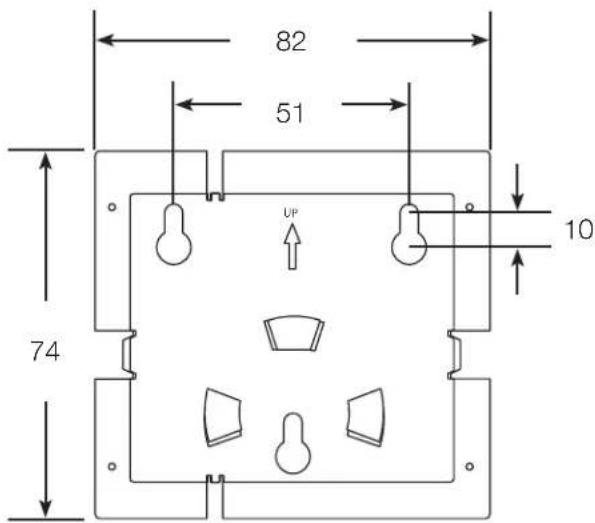

Montagehalterung, Vorderansicht

82 51 UP 10 74

Montagehalterung, Seitenansicht

10

15

RadioRA® 2-Designer-Tischbedienstellen

Wandmontage (optional)

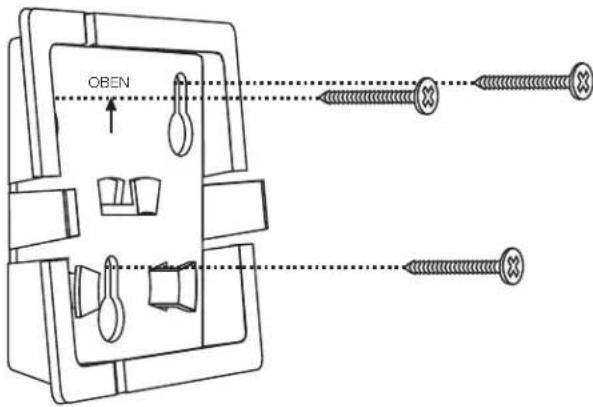

Den Montagehalter mit Hilfe der mitgelieferten Wandhalter und Schrauben an der Wand befestigen.

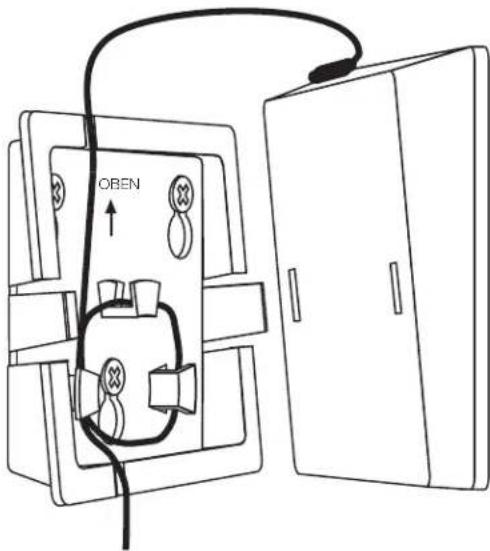

Bei Verwendung eines Netzteils überschüssige Schnur um den Schnurhalter wickeln und die Bedienstelle an der Montagehalterung einrasten.

OBEN

OPEN

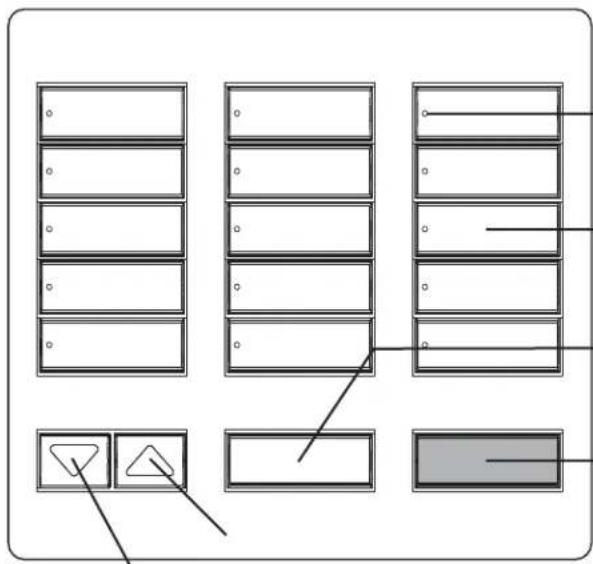

Betrieb

Zur Kennzeichnung der aktivierten Bedienstellentasten.

Bedienstellentasten

Zur Aktivierung gewünschter Helligkeiten bzw. Positionen.

Taste "Alles ein"

Alle Leuchten werden auf volle Helligkeit eingeschaltet und Rollos/Vorhänge geöffnet.

-Taste "Alles aus"

Alle Leuchten werden ausgeschaltet und Rollos/Vorhänge geschlossen.

-Heller/Dunkler-Tasten

Die Helligkeit nimmt zu oder ab und Rollos/Vorhänge bewegen sich in Richtung obere oder untere Endlage.
