Airline AWXm - Micrófono SAMSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema micro inalámbrico para instrumentos de viento
Marca / Modelo	Samson Airline AWXm
Componentes incluidos	Receptor AR99M, transmisor ATX, micrófono HM60
Dimensiones (receptor)	110 x 95 x 39 mm (4,3 x 3,74 x 1,5 pulg)
Dimensiones (transmisor)	150 x 170 x 100 mm (5,9 x 6,7 x 3,9 pulg)
Peso (receptor)	192 g (0,42 lb)
Peso (transmisor)	60 g (0,13 lb)
Alimentación (receptor)	15 V CC, 600 mA mediante adaptador de corriente incluido
Alimentación (transmisor)	Batería de iones de litio recargable 3,6 V 500 mAh
Autonomía de la batería	8 horas de uso continuo
Alcance de funcionamiento	100 m (300 pies) en línea de visión
Respuesta en frecuencia de audio	50 Hz – 15 kHz
Relación señal/ruido	> 95 dB
Rango dinámico	> 100 dB (ponderado A)
Número de canales	100 canales UHF
Tecnología de recepción	True Diversity RF
Tipo de micrófono	Condensador supercardioide con montaje de aislamiento halo
Nivel SPL máximo	125 dB SPL
Conectores de salida (receptor)	XLR balanceado, jack 1/4" y 1/8" no balanceados
Puerto USB (receptor)	5 V 200 mA para carga del transmisor o receptor XPD opcional
Funciones principales	Escaneo automático, sincronización IR, ajuste de volumen, silencio
Mantenimiento y limpieza	Limpiar con un paño seco; no usar agua ni productos líquidos
Seguridad	No exponer al agua, calor excesivo u objetos llenos de líquido
Piezas de repuesto y reparabilidad	Batería reemplazable por el usuario; contacte al distribuidor local para las piezas

Preguntas frecuentes - Airline AWXm SAMSON

¿Cómo configurar el sistema Airline AWXm por primera vez?

Encienda el receptor AR99M, presione SET para iniciar el escaneo automático, luego encienda el transmisor ATX y colóquelo frente a la ventana IR del receptor para sincronizar los canales. Conecte el micrófono HM60 y ajuste el volumen.

¿Cómo cargar el transmisor ATX?

Use el cable magnético incluido: conéctelo al puerto de carga dorado debajo del transmisor y enchufe el otro extremo en el puerto USB del receptor AR99M encendido o en un adaptador USB de 5V. El indicador rojo parpadea durante la carga y se apaga cuando la batería está llena.

¿Cuál es la autonomía de la batería del transmisor?

El transmisor ATX ofrece hasta 8 horas de uso continuo con una batería de iones de litio completamente cargada.

¿Cuál es el alcance máximo del sistema?

El alcance es de aproximadamente 100 metros (300 pies) en línea de visión, sin obstáculos importantes.

¿Se pueden usar varios sistemas Airline AWXm simultáneamente?

Sí, cada sistema debe configurarse en un canal diferente. Use el escaneo automático de cada receptor para seleccionar un canal libre y asegúrese de que los canales no se superpongan.

¿Cómo limpiar y mantener el micrófono HM60?

Limpie el micrófono con un paño suave y seco. Evite todo contacto con líquidos. El cuello de cisne es ajustable pero no debe forzarse más allá de sus límites.

¿Qué hacer en caso de pérdida de señal o interferencias?

Realice un nuevo escaneo de canales en el receptor presionando SET, luego resincronice el transmisor mediante IR. Verifique que las antenas del receptor estén desplegadas verticalmente y que no haya obstáculos importantes.

¿El receptor es compatible con otros transmisores?

El receptor AR99M puede usarse con el transmisor ATX incluido. Además, el puerto USB puede alojar un receptor XPD opcional para agregar un segundo canal inalámbrico.

¿Cuáles son las condiciones de garantía y servicio?

Consulte el sitio web www.samsontech.com/ra para obtener un número de devolución antes de enviar el dispositivo. Para compras fuera de EE. UU., contacte a su distribuidor local. Conserve su recibo y los números de serie.

¿El sistema cumple con las regulaciones FCC y CE?

Sí, el sistema está certificado por FCC Parte 15 y CE. El usuario debe respetar las frecuencias autorizadas en su país. Puede requerirse una licencia en algunas regiones.

MANUAL DE USUARIO Airline AWXm SAMSON

Información importante sobre seguridad

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.

6. Limpie únicamente con un paño seco.

7. No obstruya ninguna abertura de ventilación. Instale de conformidad con las instrucciones del fabricante.

8. No instale cerca de ninguna fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que produzcan calor.

9. No anule el propósito de seguridad del enchufe polarizado o de tipo de conexión a tierra. Un enchufe polarizado tiene dos patillas, siendo una más ancha que la otra. Un enchufe de tipo de conexión a tierra tiene dos patillas y una tercera clavija de conexión a tierra. La patilla ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe que se proporciona no encaja en su toma de corriente, consulte a un electricista para sustituir la toma obsoleta.

10. Evite pisar o pellizar el cable de alimentación, en especial en los enchufes, los receptáculos y en el punto de donde salen del aparato.

11. Use únicamente conexiones o accesorios especificados por el fabricante.

12. Use únicamente con el carro, soporte, trípode, abrazadera o mesa que especifique el fabricante o que se haya vendido junto con el aparato. Cuando se utilice un carro, tenga precaución cuando mueva la combinación de carro/aparato para evitar daños producidos por posibles vuelques.

1. Desenchufe el aparato durante las tormentas eléctricas o cuando no vaya a utilizarse durante largos períodos de tiempo.

2. Encargue todas las reparaciones a personal cualificado. Las reparaciones son necesarias cuando el aparato ha resultado dañado en cualquier forma; por ejemplo, si el enchufe o el cable de alimentación están dañados, se han derramado líquidos o han caído objetos en el interior del aparato, si ha estado expuesto a lluvia o humedad, no funciona con normalidad, o se ha dejado caer.

3. No se debe exponer este aparato a gotas o salpicaduras de agua, ni depositar objetos que contengan líquido, como vasos, encima del aparato.

4. Precaución - Para evitar descargas eléctricas, inserte completamente la patilla ancha del enchufe en la toma de corriente.

5. Por favor, mantenga un entorno bien ventilado en los alrededores de la unidad al completo.

6. El adaptador de conexión directa se utiliza como dispositivo de conexión; el dispositivo de conexión deberá ser fácilmente accesible.

7. Las pilas (el pack de pilas o las pilas instaladas) no deberán ser expuestas a calor excesivo, como la luz solar, fuego o similares.

Si desea desechar este producto, no lo mezcle con los residuos domésticos de tipo general. Existe un sistema de recogida por separado para los productos electrónicos, de conformidad con la legislación que requiere un tratamiento, recuperación y reciclaje adecuados.

Los domicilios particulares de los 28 estados miembro de la UE, de Suiza y de Noruega pueden devolver sus productos electrónicos usados sin cargo alguno en instalaciones de recogida designadas o a un vendedor (en caso de que usted comprara uno nuevo similar).

Para los países no mencionados arriba, por favor, póngase en contacto con sus autoridades locales para informarse sobre un método de eliminación correcto.

Haciéndolo así, tendrá la seguridad de que su producto desechado se somete al tratamiento, recuperación y reciclaje necesarios y, de esta manera, evitará efectos potencialmente negativos en el entorno y la salud humana.

Información importante sobre seguridad

Normas y reglamentos de la FCC

Los receptores inalámbricos Samson están certificados en virtud del epígrafe 15 de las normas de la FCC, y los transmisores están certificados en virtud del epígrafe 74 de las normas de la FCC. El licenciado del equipo de Samson es responsabilidad del usuario, y la concesión de licencias depende de la clasificación del usuario, la aplicación y la frecuencia seleccionada.

Este dispositivo cumple con la Parte 15 de las Normas FCC Clase B y RSS-210 de Industry & Science Canada.

Su operación está sujeta a las dos condiciones siguientes:

(1) Este dispositivo no debe ocasionar interferencia perjudicial, y
(2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado. Apto para uso doméstico o profesional.

NOTA: Este equipo ha sido sometido a pruebas y se ha encontrado que cumple con los límites para un dispositivo digital de Clase B, de conformidad con el epígrafe 15 de las normas de la FCC. Estos límites están diseñados para proporcionar protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, de no instalarse y ser usado de acuerdo con las instrucciones, podría provocar interferencias perjudiciales a las radiocomunicaciones. No obstante, no se garantiza que las interferencias no puedan ocurrir en una instalación en particular. Si el equipo provoca interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse encendiendo y apagando el equipo, se anima al usuario a que trate de corregir la interferencia adoptando una o más de las siguientes medidas:

• Reoriente o cambie de ubicación la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente en un circuito diferente a aquel al que está conectado el receptor.

Si necesita ayuda, consulte a su vendedor o a un técnico de radio/TV con experiencia.

ADVERTENCIA: Cualquier cambio o modificación no aprobada de forma expresa por la parte responsable del cumplimiento podría anular la autoridad del usuario para manejar el equipo.

Este equipo está previsto para ser usado en aplicaciones de microfonía inalámbrica.

Este equipo está destinado a ser comercializado en: AT, BE, CH, CY, CZ*, DK, EE, FI*, FR*, DE*, GR*, HU, IE, IS, IT, LV, LT*, LU, MT*, NL, NO*, PL* PT, RO, SK, SI, ES, SE, UK

*Sujeto a licencia. Por favor, póngase en contacto con su autoridad nacional en materia de frecuencias para recibir información acerca del uso legal disponible en su área. Cualquier cambio o modificación no aprobada expresamente por Samson Technologies Corp. podría anular su autoridad para hacer funcionar el equipo.

Por la presente, Samson Technologies Corp., declara que AR99m y ATX guardan conformidad con los requisitos esenciales y otras disposiciones relevantes de la Directiva 2014/53/UE. La declaración de conformidad puede consultarse en:

http://www.samsontech.com/site_media/support/manuals/AirLineATXm_ATX_DOC.pdf

Introducción

Bienvenidos a Samson AirLine, los originales sistemas de micrófonos microintegrados.

Inalámbrico los sistemas de micrófonos e instrumentos fueron desarrollados originalmente para eliminar los cables, lo que proporciona una libertad de movimiento sin precedentes. AirLine ATX lleva este concepto a un nuevo nivel con transmisores ágiles en frecuencia y microrreceptor, lo que proporciona una experiencia de usuario completamente "libre de problemas".

Diseñado para ser una extensión de su instrumento en lugar de un componente separado, el Transmisor Inalámbrico ATX se engancha directamente al timbre de su instrumento sin necesidad de cables y le permite dominar el escenario con confianza. Proporciona hasta 8 horas de uso continuo con la batería interna recargable de iones de litio.

El sistema incluye el micrófono de condensador HM60 con una montura de aislamiento de halo de 3 puntos para minimizar cualquier ruido causado por la vibración mecánica. La cápsula del micrófono ofrece un patrón de captación supercardioide que maneja hasta 125 dB SPL, ideal para manejar el ataque repentino de los instrumentos de viento. El HM60 también ofrece un cuello de cisne ajustable de 8,5 in (21,59 cm - con conector P3) para una óptima colocación del micrófono frente a la campana de su instrumento.

Al ofrecer una operación UHF de frecuencia ágil, el receptor AR99m True RF Diversity de tamaño micro proporciona 100 canales disponibles para asegurar un rendimiento inalámbrico fiable. El receptor proporciona una fácil configuración con escaneo de 1 toque que analiza y selecciona el canal de operación más claro, infrarrojo configurado para emparejar el transmisor con el receptor y conexiones de salida versátiles (XLR, 1/4 in / 6,3 mm y 1/8 in 3,5 mm). Un puerto USB incluido puede ser usado para cargar el transmisor ATX o integrar un sistema inalámbrico de la serie XPD de Samson (vendido por separado) para convertirlo en un receptor dual.

En estas páginas, encontrará una descripción detallada de las funciones del Sistema inalámbrico ATX AirLine, así como instrucciones paso a paso para su uso y configuración. Si su sistema inalámbrico se adquirió en los Estados Unidos, encontrará también una tarjeta de registro incluida. No olvide seguir las instrucciones, de modo que pueda recibir asistencia técnica online y para que en el futuro podamos enviarle información actualizada acerca de este y de otros productos Samson. Consulte también nuestro sitio web www.samsontech.com para obtener completa información sobre toda nuestra línea de productos.

Le recomendamos conservar los siguientes registros como referencia, además de una copia de su recibo de compra:

Número de serie del receptor: ____

Número de serie del transmisor: ____

Fecha de compra: ____

Si tiene alguna pregunta o comentario sobre el sistema AirLine AWXm o cualquier otro producto de Samson, no dude en contactarnos en [e-mail].

Con el cuidado y el mantenimiento adecuados, su sistema AirLine AWXm funcionará sin problemas durante muchos años. En caso de que su sistema AirLine AWXm requiera alguna vez un servicio, debe obtenerse un número de autorización de devolución (RA) antes de enviar su unidad a Samson. Sin este número, su unidad no será aceptada. Por favor, visite www.samsontech.com/ra para obtener un número de RA antes de expedir su unidad. Conserve los materiales del embalaje original y, si es posible, devuelva la unidad en su caja de cartón original. Si su sistema AirLine AWXm fue adquirido fuera de los Estados Unidos, póngase en contacto con su distribuidor local para obtener detalles de la garantía e información sobre el servicio.

Inicio rápido

Para que su sistema inalámbrico funcione correctamente, tanto el receptor como el transmisor deben estar ajustados al mismo canal. Siga este procedimiento básico para configurar y utilizar su Sistema inalámbrico AirLine AWXm:

1. Coloque el AR99m físicamente donde se vaya a utilizar y extienda las antenas en vertical. La regla general es mantener una “línea visual” entre el receptor y el transmisor, de manera que la persona que use o lleve puesto el transmisor pueda ver el receptor.

2. Asegúrese de que el transmisor ATX esté completamente cargado (consulte la sección Carga del transmisor ATX).

3. Con el AR99m apagado, conecte el adaptador de corriente.

4. Con su amplificador o mezcladora apagados y el control del volumen bajado del todo, conecte la clavija de salida del receptor AR99m a la entrada de nivel de línea o micrófono de una mezcladora o amplificador utilizando la salida XLR balanceada o una salida de nivel de línea de 1/4 in (6.35 mm) o 1/8 in (3,175 mm) no balanceada. Gire el botón de VOLUMEN del AR99m en el sentido de las agujas del reloj para encenderlo, pero mantenga el nivel bajo.

5. Mantenga pulsado el botón SET en la parte delantera del receptor AR99m para buscar un canal disponible. Una vez seleccionado el canal óptimo, el receptor entrará en el modo de ajuste de IR.

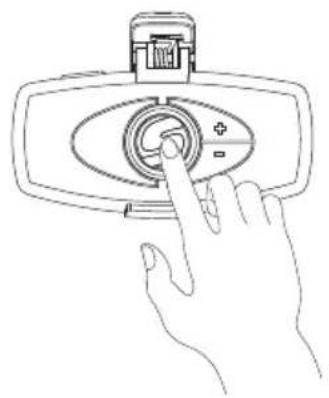

6. Encienda la energía del transmisor ATX manteniendo pulsado el botón de encendido durante 3 segundos; el LED indicador se iluminará en amarillo cuando se pulse el botón y se volverá verde cuando se suelte y se encienda el ATX.

1. Coloque el transmisor a una distancia aproximada de 6 in a 12 in (15 cm a 30 cm) de la parte frontal del AR99m con la ventana de IR del transmisor orientada hacia el transmisor de IR del panel delantero del receptor AR99m.

2. Cuando la transmisión se haya completado, el AR99m recibirá señales de RF y el código de tonos del transmisor. El medidor de RF del AR99m se iluminará, indicando que está recibiendo señal inalámbrica procedente del transmisor. Nota: El ATX solo aceptará transmisión de infrarrojos del receptor durante los primeros 10 segundos después de que se encienda el ATX. Si necesita cambiar el canal de operación, primero debe apagar el ATX y luego encenderlo de nuevo para recibir el nuevo canal.

3. Enchufe el micrófono HM60 en el transmisor ATX.

4. Encienda su amplificador o mezcladora, pero baje el volumen por completo. Ajuste la perilla de volumen del AR99m totalmente hacia la derecha. Esta es la ganancia de la unidad. Toca tu instrumento a un nivel de rendimiento normal. Vaya subiendo poco a poco el volumen de su amplificador o mezcladora hasta que se alcance el nivel deseado.

5. Camine por la zona donde se va a desarrollar la actividad para asegurarse de que la cobertura es consistente en todos los lugares. Si encuentra que el sistema muestra caídas de sonido perceptibles, un rango de funcionamiento general reducido, o inesperadas ráfagas de ruido, cambie el canal operativo del sistema siguiendo los pasos ya descritos.

6. Cuando se utilicen varios sistemas, cada uno de ellos deberá configurarse en un canal de funcionamiento diferente. Siga estos pasos para ajustar cada receptor y transmisor al canal óptimo.

Colocación del micrófono para instrumentos de viento HM60

Cuando coloque el micrófono para instrumentos de viento HM60, hay una serie de reglas generales que debe tener en cuenta. Coloque siempre el micrófono lo más cerca posible de la fuente de sonido. Esto es sencillo con el HM60 ya que el cuello de cisne integrado garantiza que el elemento del micrófono se encuentra próximo a la fuente. Tenga también en cuenta que para minimizar los problemas de retroalimentación, deberá colocar el micrófono (y si fuera necesario, también usted mismo) detrás de los altavoces principales PA. Tenga presente un fenómeno denominado "efecto de proximidad", que causa un aumento considerable en las bajas frecuencias (respuesta de graves) cuando un micrófono está cerca de una fuente de audio. Esto significa que si se realizan ligeros ajustes en la distancia del elemento del micrófono, podrá modificar la calidad tonal del sonido. Tenga en cuenta que su sonido es tan personal como su estilo de reproducción y, por lo tanto, puede que note que cambiando la posición del micrófono consigue el sonido que desea. Como sucede con todo, lo mejor es probar, así que enchufe, suba el volumen y escuche.

A continuación se indican algunos puntos de partida para ayudarle.

Saxofón - Utilice el clip incorporado para fijar el transmisor ATX a la campana del instrumento y posicione el micrófono HM60 aproximadamente a 1 in a 2 in (2,5 cm a 5 cm) del centro de la campana. Puede apartar un poco el micrófono para lograr extra nitidez, o acercar para lograr extra calidez.

Trompeta - Utilice el clip incorporado para fijar el transmisor ATX en la parte inferior de la campana del instrumento. Dirija el micrófono HM60 hacia el centro de la campana, pero dado que la trompeta puede producir algunos de los niveles SPL más altos, empiece con el elemento del micrófono separado de la campana. Pruebe a acercar el elemento del micrófono a la campana para un mejor aislamiento y una respuesta de más baja frecuencia.

Trombón - Coloque el clip ATX en la parte inferior de la campana y posicione el micrófono HM60 directamente en el centro. En esta posición logrará el máximo aislamiento con una completa respuesta de frecuencia.

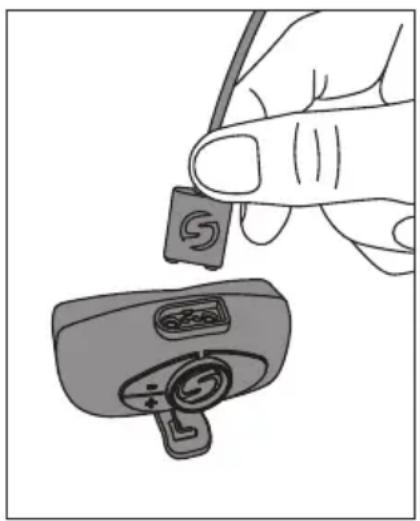

Carga del transmisor ATX

1. Con el AR99m apagado, conecte el adaptador de corriente.
2. Introduzca el cable de alimentación magnético en el puerto USB AR99m incluido (o cualquier adaptador de CC de 5 voltios que tenga un puerto USB).
3. Gire el botón de VOLUMEN del AR99m en el sentido de las agujas del reloj para encenderlo.
4. Coloque el transmisor ATX sobre una superficie plana.
5. Conecte el conector magnético al puerto de alimentación de contacto dorado de la parte inferior del transmisor ATX. El cable se enchufa al puerto magnéticamente. El conector magnético está codificado así que solo se conectará en una única dirección. Nota: La transmisión se desactiva durante la carga.
6. Observe la luz indicadora del transmisor ATX para determinar cuándo ha terminado de cargar el transmisor. Cuando la luz parpadee en rojo, el ATX estará cargando. Cuando la luz roja deje de parpadear, esto indica que el ATX está completamente cargado.
7. Desconecte el cable de alimentación magnético del ATX una vez que esté completamente cargada la unidad.

Si observa que la duración de la batería del ATX es cada vez menor después de una recarga completa, puede realizar el pedido de una batería para reemplazarla usted mismo a su distribuidor Samson local.

Cómo aprovechar al máximo las pilas recargables:

• Cargue completamente las baterías antes de su primer uso.
• Cargue del todo la pila antes de que vaya a usarse.
• Después de cargar la batería, desenchufe el cargador del tomacorriente
• La franja de temperatura óptima para usar y almacenar la pila es de 50°F - 86°F (10°C - 30°C). El rendimiento y el funcionamiento de la batería pueden disminuir a temperaturas inferiores a 50°F (10°C).

Advertencias: las pilas (el pack de pilas o las pilas instaladas) no deberán ser expuestas al calor excesivo, como la luz solar, fuego o similares.

PRECAUCIÓN: Peligro de explosión si la batería no se reemplaza correctamente. Use únicamente pilas iguales o equivalentes para la sustitución. Deberá prestarse especial atención a los aspectos medioambientales del desechado de la pila.

Leyendas del transmisor ATX

1. Botón Power/Mute (alimentación/silencio) - Mantenga pulsado por 3 segundos para encender y apagar la unidad. Una rápida pulsación y liberación silenciará o anulará el silencio del transmisor cuando este esté encendido.

2. Indicador de estado - Este LED muestra el modo de operación: estado de nivel de pila baja y recarga del transmisor. El siguiente gráfico define los colores LED para cada función.

VERDE Funcionamiento normal
ÁMBAR Silenciado
ROJO parpadeando	Baja carga de la pila
	Cargando
ROJO Completamente cargado

1. Botones de volumen +/- - Pulsar y mantener pulsado el botón de Volumen para ajustar el volumen. Pulse el botón + o - para aumentar o reducir el nivel un paso con cada pulsación del botón. Hay un total de 9 niveles de volumen. La luz indicadora de estado parpadeará más rápido por cada incremento realizado y más lento por cada disminución realizada.
2. Lente IR - Esta ventana se utiliza para capturar la señal de infrarrojos enviada desde el receptor durante el ajuste de IR para canalizar el transmisor. La Lente IR solo está activa durante los primeros 10 segundos después de encender el transmisor.
3. Conector de carga - Conecte el cable de carga magnético suministrado al conector de carga de contacto sellado dorado para recargar la batería interna de iones de litio. El ATX se puede recargar conectando el cable al receptor AR99m, así como a un conector USB en un puerto USB del ordenador, o a cualquier adaptador de 5 voltios CC que tenga una salida USB.
4. Conector de entrada - Conecta el micrófono HM60 a través del conector mini-XLR.
5. Clip de resorte - Use este clip para sujetar el transmisor ATX a una campana de instrumento.

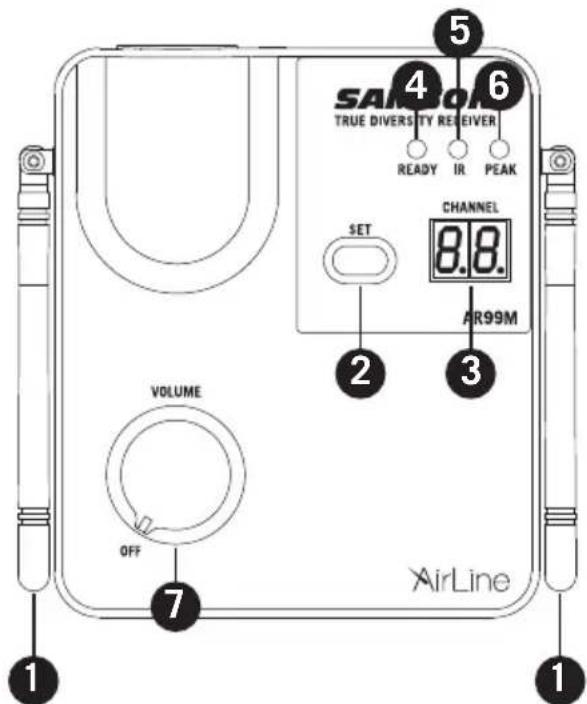

Características del receptor AR99m

1. Antenas - Los soportes de la antena permiten una rotación completa para una colocación óptima. Durante un funcionamiento normal, ambas antenas deben colocarse en posición vertical. Ambas antenas pueden plegarse hacia dentro para una mayor comodidad al transportar el AR99m.

2. Botón SET - Presione este botón para explorar los 100 canales de operación del receptor para encontrar el canal óptimo para el rendimiento. Una vez que el escaneo esté completo, el AR99m entrará en el modo de ajuste de IR y enviará el canal seleccionado al transmisor.

3. Pantalla LED - La pantalla LED de dos dígitos y 7 segmentos muestra el canal de operación actual del receptor.

1. Indicador de Listo - Este indicador se ilumina en verde cuando el AR99m está recibiendo la señal de RF y el sistema está listo para ser usado.

2. Transmisor IR - Durante "IR SET" (ajuste de IR), se utiliza una luz infrarroja para establecer el canal transmisor.

3. Indicador PEAK- Este indicador se ilumina en rojo cuando la señal de audio transmitida se sobrecarga.

4. VOLUMEN / Control de potencia - Este mando giratorio controla el nivel de la salida del receptor y enciende y apaga el AR99m. Gire la perilla hacia la derecha para encender el sistema. Gire la perilla hacia la izquierda hasta que emita un clic para apagar el sistema.

5. Puerto USB - Este puerto USB proporciona 5 V 200 mA de energía que puede ser utilizada para cargar el transmisor ATX (el AR99m solo pasa energía al puerto USB cuando la energía está encendida). También se puede utilizar para conectar un receptor digital inalámbrico opcional Samson XPD USB a esta entrada y convertir el AR99m en un sistema inalámbrico dual.

El receptor AR99m tiene un panel trasero

1. Entrada DC - Conecta el adaptador de corriente suministrado aquí.
   ADVERTENCIA: No sustituya con otro tipo de adaptador de corriente. Si lo hace puede provocar daños graves en el AR99m y se anulará la garantía.
2. SALIDAS DESEQUILIBRADAS - Utilice estas tomas desequilibradas de 1/4 in (6,3 mm) y 1/8 (3,5 mm) cuando conecte el AR99m al equipo de audio del consumidor (-10 dBV). El cableado es el siguiente: punta caliente, malla tierra.
3. SALIDA BALANCEADA - Utilice esta toma XLR de baja impedancia (600 Ohmios) balanceada electrónicamente cuando conecte el AR99m a un equipo de audio profesional (+4 dBu). El cableado del pin es el siguiente: Clavija 1 tierra, Clavija 2 alta (caliente) y Clavija 3 baja (fría).

Conectando el XPD Inalámbrico

1. Conecte el receptor XPD USB en el conector USB del lateral del receptor AR99m.

2. Coloque un juego nuevo de pilas AA (LR6) en el portapilas del transmisor, teniendo cuidado de observar las marcas de polaridad.

3. Encienda el receptor AR99m girando el control de VOLUMEN en el sentido de las agujas del reloj. El control de VOLUMEN del AR99m afectará la mezcla de los transmisores ATX y XPD.

4. Encienda el transmisor manteniendo pulsado el interruptor Power (alimentación); el indicador LED se iluminará en ámbar.

5. Si el transmisor y el receptor no han sido previamente emparejados, presione y sostenga el botón en el receptor XPD por >5 segundos, hasta que comience a parpadear. Presione y mantenga presionado el botón de encendido del transmisor hasta que los indicadores LED de ambas unidades se enciendan de forma constante, indicando que el receptor y el transmisor están emparejados y listos para funcionar.

6. Hable o cante en el micrófono a un nivel de rendimiento normal y suba el control AR99m VOLUME hasta alcanzar el nivel deseado.

7. Para equilibrar el nivel entre el transmisor ATX y el XPD, utilice el destornillador suministrado para ajustar el control de ganancia dentro del compartimento de la batería del XPD. Si escucha la distorsión del transmisor XPD baja la ganancia. Por el contrario, si escucha una señal débil y ruidosa al nivel de volumen deseado, gire el control de ganancia del transmisor XPD lentamente en el sentido de las agujas del reloj hasta que la señal alcance un nivel aceptable.

Especificaciones

Sistema

Alcance de funcionamiento 300 ft (100 m) de línea visual

Respuesta de frecuencia de audio 50 Hz - 15 kHz

T.H.D. (distorsión armónica total) (Global) <1% (@AF 1 kHz, RF 46 dBu)

Rango dinámico >100 dB promedio ponderado

Relación señal-ruido >95 dB

Temperatura de funcionamiento -10°C (14°F) a +60°C (+140°F)

Frecuencia de control de tonos 35 kHz

Transmisor del micrófono ATX

Conector de entrada

Mini-XLR (P3)

Impedancia de entrada 3 kΩ

Rango de ganancia de entrada 20dB

Potencia de RF 10 mW EIRP

Requerimientos de energía Batería

recargable de iones de litio de 3,6 V

500 mAh

Vida útil de la pila 8 horas

Dimensiones (AltxAnchxProf) 5,9 in x 6,7 in x 3,9 in

150 mm x 170 mm x 100 mm

Peso0,13lb/60g.

Receptor AR99m

Nivel de salida de audio

1/8 in (3,5 mm) y 1/4 in (6,3 mm) jack (desbalanceado) +14dBu

Jack XLR (balanceado) +9dBu

Impedancia de salida de audio

Jack de 1/8 in (3,5mm) y 1/4 in (6,3mm) (desbalanceado) 810 Ohmios,

Toma de salida XLR (balanceada) 240 Ohmios

Sensibilidad100dBm/30dB SINAD

Rechazo de imagen >50dB

Tensión de funcionamiento15VCC 600 mA

Dimensiones (Alt.xAnch.xProf.) 4,3 in x 3,74 in x 1,5 in

110 mm x 95 mm x 39 mm

Peso0,42lb / 192g

En Samson estamos continuamente mejorando nuestros productos; por lo tanto, las especificaciones e imágenes están sujetas a cambios sin previo aviso.

Bandas de operación y rangos de frecuencia

Banda Gama	de frecuencias
K^a 470-494	MHz
D^a 542-566	MHz
IL* 794-806	MHz
B* 806-810	MHz
G* 863-865	MHz

* Uso no válido en EE.UU. y Canadá.

Operación de frecuencia europea

Nota: Este equipo está destinado a aplicaciones musicales profesionales y similares, y puede ser capaz de funcionar en algunas frecuencias no autorizadas en su región. Por favor, póngase en contacto con su autoridad nacional para obtener información sobre las frecuencias autorizadas para los productos de micrófonos inalámbricos en su región.

Banda	Gama de frecuencias	Códigos de países de la UE Nota
K^a 470	-494 MHz AT, BE, BG	CY, CZ, DK, EE, FI, FR, DE, GR, HU, IS, IE, IT, LV, LT, LU, MT, NL, NO, PL, PT, RO, SK, SI, ES, SE, CH, UK
D** 54	2-566 MHz
IL**	794-806 MHz		Para su uso en Israel
B**	806-810 MHz		Para su uso en Japón
G	863-865 MHz	AT, BE, BG, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IS, IE, IT, LV, LT, LU, MT, NL, NO, PL, PT, RO, SK, SI, ES, SE, CH, UK	Sin licencia

** Uso no válido en la Unión Europea
^a Licencias: Tenga en cuenta que en ciertas zonas puede requerirse una licencia ministerial para operar este equipo. Consulte a su autoridad nacional para conocer los posibles requisitos. El licenciado del equipo de micrófono inalámbrico de Samson es responsabilidad del usuario, y la concesión de licencias depende de la clasificación y aplicación del usuario y de la frecuencia seleccionada.
