Produkttyp	Drahtloses Mikrosystem für Blasinstrumente
Marke / Modell	Samson Airline AWXm
Enthaltene Komponenten	Empfänger AR99M, Sender ATX, Mikrofon HM60
Abmessungen (Empfänger)	110 x 95 x 39 mm (4,3 x 3,74 x 1,5 Zoll)
Abmessungen (Sender)	150 x 170 x 100 mm (5,9 x 6,7 x 3,9 Zoll)
Gewicht (Empfänger)	192 g (0,42 lb)
Gewicht (Sender)	60 g (0,13 lb)
Stromversorgung (Empfänger)	15 V DC, 600 mA über mitgeliefertes Netzteil
Stromversorgung (Sender)	Wiederaufladbarer Lithium-Ionen-Akku 3,6 V 500 mAh
Akku-Laufzeit	8 Stunden Dauerbetrieb
Reichweite	100 m (300 ft) bei Sichtverbindung
Audio-Frequenzgang	50 Hz – 15 kHz
Signal-Rausch-Verhältnis	> 95 dB
Dynamikbereich	> 100 dB (A-bewertet)
Anzahl Kanäle	100 UHF-Kanäle
Empfangstechnologie	True Diversity RF
Mikrofontyp	Supernieren-Kondensatormikrofon mit Halo-Entkopplungsmontage
Max. Schalldruckpegel	125 dB SPL
Ausgangsanschlüsse (Empfänger)	Symmetrischer XLR, unsymmetrische 1/4"- und 1/8"-Klinke
USB-Anschluss (Empfänger)	5 V 200 mA zum Laden des Senders oder optionalen XPD-Empfängers
Hauptfunktionen	Automatischer Scan, IR-Synchronisation, Lautstärkeregelung, Stummschaltung
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; kein Wasser oder flüssige Produkte verwenden
Sicherheit	Nicht Wasser, übermäßiger Hitze oder mit Flüssigkeit gefüllten Gegenständen aussetzen
Ersatzteile und Reparierbarkeit	Akku vom Benutzer austauschbar; für Teile wenden Sie sich an den örtlichen Händler

Häufig gestellte Fragen - Airline AWXm SAMSON

Wie richte ich das Airline AWXm-System zum ersten Mal ein?

Schalten Sie den Empfänger AR99M ein, drücken Sie SET, um den automatischen Scan zu starten, schalten Sie dann den Sender ATX ein und halten Sie ihn vor das IR-Fenster des Empfängers, um die Kanäle zu synchronisieren. Schließen Sie das Mikrofon HM60 an und stellen Sie die Lautstärke ein.

Wie lade ich den Sender ATX auf?

Verwenden Sie das mitgelieferte Magnetkabel: Verbinden Sie es mit dem goldenen Ladeanschluss unter dem Sender und stecken Sie das andere Ende in den USB-Anschluss des eingeschalteten Empfängers AR99M oder einen 5V-USB-Adapter. Die rote LED blinkt während des Ladevorgangs und erlischt, wenn der Akku voll ist.

Wie lange hält der Akku des Senders?

Der Sender ATX bietet bis zu 8 Stunden Dauerbetrieb mit einem vollständig geladenen Lithium-Ionen-Akku.

Wie groß ist die maximale Reichweite des Systems?

Die Reichweite beträgt etwa 100 Meter (300 Fuß) bei Sichtverbindung ohne größere Hindernisse.

Können mehrere Airline AWXm-Systeme gleichzeitig verwendet werden?

Ja, jedes System muss auf einem anderen Kanal eingestellt sein. Verwenden Sie den automatischen Scan jedes Empfängers, um einen freien Kanal auszuwählen, und stellen Sie sicher, dass sich die Kanäle nicht überschneiden.

Wie reinige und pflege ich das Mikrofon HM60?

Reinigen Sie das Mikrofon mit einem weichen, trockenen Tuch. Vermeiden Sie Kontakt mit Flüssigkeiten. Der Schwanenhals ist verstellbar, sollte aber nicht über seine Grenzen hinaus gebogen werden.

Was tun bei Signalverlust oder Störungen?

Führen Sie einen erneuten Kanal-Scan am Empfänger durch, indem Sie SET drücken, und synchronisieren Sie dann den Sender erneut über IR. Stellen Sie sicher, dass die Antennen des Empfängers senkrecht aufgestellt sind und keine größeren Hindernisse vorhanden sind.

Ist der Empfänger mit anderen Sendern kompatibel?

Der Empfänger AR99M kann mit dem mitgelieferten Sender ATX verwendet werden. Zusätzlich kann der USB-Anschluss einen optionalen XPD-Empfänger aufnehmen, um einen zweiten drahtlosen Kanal hinzuzufügen.

Welche Garantie- und Servicebedingungen gelten?

Besuchen Sie www.samsontech.com/ra, um eine RMA-Nummer zu erhalten, bevor Sie das Gerät einsenden. Bei Käufen außerhalb der USA wenden Sie sich an Ihren örtlichen Händler. Bewahren Sie Ihren Kaufbeleg und die Seriennummern auf.

Entspricht das System den FCC- und CE-Vorschriften?

Ja, das System ist FCC Teil 15 und CE zertifiziert. Der Benutzer muss die in seinem Land zulässigen Frequenzen einhalten. In einigen Regionen kann eine Lizenz erforderlich sein.

BEDIENUNGSANLEITUNG Airline AWXm SAMSON

Wichtige Sicherheitsinformationen

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine Lüftungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9. Machen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht unwirksam. Ein polarisierter Stecker hat zwei Kontakte, von denen einer breiter ist als der andere. Ein geerdeter Stecker hat zwei Kontakte und eine dritte Erdungszinke. Der breite Kontakt oder die dritte Zinke sind zu Ihrer Sicherheit vorgesehen. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.
10. Sorgen Sie dafür, dass nicht auf das Netzkabel getreten oder dass es nicht eingeklemmt wird, insbesondere an den Steckern, Steckdosen und an der Stelle, an der es aus dem Gerät austritt.
11. Verwenden Sie nur vom Hersteller spezifizierte Anbauteile/Zubehörteile.
12. Nur mit dem vom Hersteller angegebenen oder mit dem Gerät verkauften Wagen, Ständer, Stativ, Halter oder Tisch verwenden. Wenn ein Wagen verwendet wird, ist beim Bewegen des Wagens/der Gerätekombination Vorsicht geboten, um Verletzungen durch Umkippen zu vermeiden.
13. Ziehen Sie den Stecker des Geräts während eines Gewitters oder bei längerer Nichtbenutzung aus der Steckdose.
14. Überlassen Sie alle Wartungsarbeiten qualifiziertem Personal. Wartung ist erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, Regen oder Feuchtigkeit ausgesetzt waren, nicht normal funktionieren oder fallen gelassen wurden.
15. Dieses Gerät darf keinem Tropf- oder Spritzwasser ausgesetzt sein und es dürfen keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät gestellt werden.
16. Vorsicht, um einen Stromschlag zu vermeiden, muss der breite Kontakt vollständig in den breiten Kontaktschlitz eingeschoben werden.
17. Bitte sorgen Sie für eine gute Lüftung rund um das gesamte Gerät.
18. Das direkte Steckernetzteil wird als Trennvorrichtung verwendet, die Trennvorrichtung muss problemlos bedienbar bleiben.
19. Batterien (Akkupack oder eingebaute Batterien) dürfen keiner übermäßigen Hitze wie Sonne, Feuer oder dergleichen ausgesetzt werden.

Wenn Sie dieses Produkt entsorgen möchten, werfen Sie es nicht in den allgemeinen Hausmüll. Es gibt ein separates Sammelsystem für gebrauchte, elektronische Produkte gemäß der Gesetzgebung, die eine ordnungsgemäße Behandlung, Rückgewinnung und Recycling erfordert.

Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten, elektronischen Produkte kostenlos an benannte Sammelstellen oder an einen Einzelhändler zurückgeben (wenn Sie ein ähnliches neues Produkt kaufen).

Für Länder, die nicht oben erwähnt werden, wenden Sie sich bitte an Ihre örtlichen Behörden, um eine ordnungsgemäße Entsorgungsmethode zu erfragen.

Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt der erforderlichen Bearbeitung, Verwertung und Wiederverwertung unterzogen wird und verhindern so mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit.

Wichtige Sicherheitsinformationen

FCC-Vorschriften und -Bestimmungen

Kabellose Empfänger von Samson sind nach den FCC-Vorschriften Teil 15 und Sender nach den FCC-Richtlinien Teil 74 zertifiziert. Die Lizenzerteilung der Geräte von Samson liegt in der Verantwortung des Benutzers und die Lizenzierbarkeit hängt von der Klassifizierung, Anwendung und ausgewählten Frequenz des Benutzers ab.

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften Class B und RSS-210 von Industry & Science Canada.

Der Betrieb unterliegt den folgenden beiden Bedingungen:

(1) Dieses Gerät darf keine schädlichen Störungen verursachen und
(2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. Geeignet für den Heim- oder Bürogebrauch.

HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Class B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie, kann diese abstrahlen und, wenn es nicht gemäß den Anweisungen installiert und eingesetzt wird, schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer speziellen Anlage keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen am Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
• Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

WARNHINWEIS: Änderungen oder Umbauten, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Stelle genehmigt wurden, könnten die Befugnis des Benutzers zum Betrieb des Geräts aufheben.

Dieses Gerät ist für den Einsatz in drahtlosen Mikrofonanwendungen vorgesehen.

Die Geräte sind in folgenden Ländern zum Verkauf bestimmt: AT, BE, CH, CY, CZ*, DK, EE, FI*, FR*, DE*, GR*, HU, IE, IS, IT, LV, LT*, LU, MT*, NL, NO*, PL* PT, RO, SK, SI, ES, SE, UK

*Vorbehaltlich einer Lizenz. Bitte wenden Sie sich an Ihre nationale Funkbehörde für Informationen über die verfügbare legale Nutzung in Ihrer Region. Alle Änderungen, die nicht ausdrücklich von Samson Technologies Corp. genehmigt wurden, können Ihre Berechtigung zum Betrieb des Geräts aufheben.

Hiermit erklärt Samson Technologies Corp., dass AR99m und ATX die wesentlichen Anforderungen und sonstige anwendbare Bestimmungen der Richtlinie 2014/53/EU erfüllen. Die Konformitätserklärung ist über folgenden Link einsehbar:

http://www.samsontech.com/site_media/support/manuals/AirLineATXm_ATX_DOC.pdf

Einführung

Willkommen bei Samson AirLine, den orginalen mikro-drahtlosen Mikrofonsystemen. Drahtlose Mikrofon- und Instrumentensysteme wurden ursprünglich entwickelt, um auf Kabel verzichten zu können und so beispiellose Bewegungsfreiheit zu ermöglichen. AirLine ATX bringt dieses Konzept mit frequenzagilen Sendern und Mikro-Empfängern auf eine neue Ebene und bietet eine völlig mühelose Benutzererfahrung.

Der drahtlose ATX-Sender wurde als Erweiterung Ihres Instruments und nicht als separate Komponente entwickelt. Er wird ohne Kabel direkt am Schalltrichter Ihres Instruments befestigt und ermöglicht es Ihnen, die Bühne souverän zu beherrschen. Mit dem internen, wiederaufladbaren Lithiumionen-Akku bietet er bis zu 8 Stunden Dauerbetrieb.

Das System umfasst das Kondensatormikrofon HM60 mit einer 3-Punkt-Halo-Isolationshalterung, um die durch mechanische Vibrationen verursachten Geräusche zu minimieren. Die Mikrofonkapsel bietet eine Supernierencharakteristik, die bis zu 125 dB SPL verarbeitet, ideal für die Bewältigung des plötzlichen Windes von Blasinstrumenten. Das HM60 bietet auch einen einstellbaren 8,5"-Schwanenhals (mit P3-Anschluss) zur optimalen Platzierung des Mikrofons vor dem Schalltrichter Ihres Instruments.

Der winzige True RF Diversity AR99m-Empfänger bietet 100 verfügbare Kanäle für einen frequenzagilen UHF-Betrieb und sichert so eine zuverlässige drahtlose Leistung. Der Empfänger bietet eine einfache Einstellung mit 1-Tasten-Scan, der den klarsten Betriebskanal analysiert und auswählt, Infrarot-Set zur Kopplung des Senders mit dem Empfänger und vielseitige Ausgangsanschlüsse (XLR, 1/4" und 1/8"). Ein mitgelieferter USB-Port kann zum Laden des ATX-Senders oder zur Integration eines drahtlosen Systems der Samson XPD-Serie (separat erhältlich) verwendet werden, um es zu einem Dual-Empfänger zu machen.

Auf diesen Seiten finden Sie eine detaillierte Beschreibung der Funktionen des AirLine AWXm Systems sowie eine schrittweise Anleitung für Einstellung und Anwendung. Wenn Sie Ihr drahtloses System in den Vereinigten Staaten gekauft haben, finden Sie auch eine Registrierungskarte im Anhang - vergessen Sie nicht, die Anweisungen zu befolgen, damit Sie technischen Online-Support erhalten und wir Ihnen in Zukunft aktuelle Informationen über dieses und andere Samson-Produkte zusenden können. Besuchen Sie auch unsere Website www.samsontech.com und erhalten Sie vollständige Informationen über unsere gesamte Produktpalette.

Wir empfehlen Ihnen, die folgenden Unterlagen sowie eine Kopie Ihres Kaufbelegs aufzubewahren:

Seriennummer des Empfängers: ____

Seriennummer des Senders: ____

Kaufdatum: ____

Wenn Sie Fragen oder Anmerkungen zum AirLine AWXm System oder anderen Produkten von Samson haben, kontaktieren Sie uns unter [e-mail].

Bei sachgemäßer Pflege und Wartung funktioniert Ihr AirLine AWXm System viele Jahre lang störungsfrei. Sollte Ihr AirLine AWXm System jemals gewartet werden müssen, muss eine Rücksendenummer (RA-Nummer) eingeholt werden, bevor Sie Ihr Gerät an Samson schicken. Ohne diese Nummer wird das Gerät nicht akzeptiert. Bitte besuchen Sie www.samsontech.com/ra vor dem Versand Ihres Gerätes, um eine RA-Nummer anzufordern. Bitte bewahren Sie das Material der Originalverpackung auf und senden Sie das Gerät nach Möglichkeit im Originalkarton zurück. Wenn Ihr AirLine AWXm System außerhalb der Vereinigten Staaten gekauft wurde, wenden Sie sich an Ihren örtlichen Händler, um Garantie- und Serviceinformationen zu erfragen.

Schnellstart

Damit Ihr Funksystem korrekt funktioniert, müssen Empfänger und Sender auf den gleichen Kanal eingestellt sein. Gehen Sie bitte wie folgt vor, um Ihr AirLine ATXm Funksystem einzurichten und zu verwenden:

1. Platzieren Sie den AR99m-Empfänger physisch dort, wo er verwendet werden soll, und ziehen Sie die Antennen vertikal heraus. Die allgemeine Faustregel lautet: Bewahren Sie die „Sichtlinie“ zwischen Empfänger und Sender, so dass die Person, die den Sender benutzt oder trägt, den Empfänger sehen kann.

2. Stellen Sie sicher, dass der ATX-Sender vollständig aufgeladen ist (siehe Abschnitt Aufladen des ATX-Senders).

3. Schließen Sie bei ausgeschaltetem AR99m das mitgelieferte Netzteil an.

4. Verbinden Sie bei ausgeschaltetem Verstärker oder Mischpult und ganz heruntergeregelter Lautstärke den Empfängerausgang des AR99m mit dem Mikrofon- oder Line-Pegel-Eingang eines Mischpults oder Verstärkers über den symmetrischen XLR-Ausgang oder die unsymmetrischen 1/4"/6,3mm- oder 1/8"/3,5mm-Line-Pegel-Ausgänge. Drehen Sie den VOLUME Knopf am AR99m im Uhrzeigersinn, um das Gerät einzuschalten, aber halten Sie den Pegel niedrig.

5. Drücken und halten Sie die SET-Taste an der Vorderseite des AR99m-Empfängers, um nach einem verfügbaren Kanal zu suchen. Sobald der optimale Kanal ausgewählt ist, wechselt der Empfänger in den IR-Set-Modus.

6. Schalten Sie den ATX-Sender ein, indem Sie die Einschalttaste 3 Sekunden lang gedrückt halten; die LED-Anzeige leuchtet gelb, wenn die Taste gedrückt wird, und wird grün, wenn sie losgelassen wird und der ATX eingeschaltet ist.

1. Positionieren Sie den ATX-Sender etwa 15-30 cm (6-12") von der Vorderseite des AR99m, wobei das IR-Fenster des Senders zum IR-Sender auf der Frontplatte des AR99m-Empfängers zeigt.
2. Wenn die Übertragung abgeschlossen ist, empfängt der AR99m ein Funksignal und den Pilotton vom Sender. Das HF-Messgerät auf dem AR99m leuchtet auf und zeigt damit an, dass es ein drahtloses Signal vom Sender empfängt. Hinweis: Der ATX akzeptiert die Infrarotübertragung vom Empfänger nur während der ersten 10 Sekunden nach dem Einschalten des ATX. Wenn Sie den Betriebskanal ändern müssen, muss der ATX zuerst ausgeschaltet und dann wieder eingeschaltet werden, um den neuen Kanal zu empfangen.
3. Verbinden Sie das HM60 Mikrofon mit dem ATX-Sender.
4. Schalten Sie Ihren angeschlossenen Verstärker oder Mixer ein, lassen Sie die Lautstärke jedoch auf dem Minimum. Drehen Sie den Lautstärkeregler des AR99m auf Anschlag im Uhrzeigersinn.

Dies ist Verstärkungsfaktor Eins. Spielen Sie Ihr Instrument auf normalem Leistungsniveau. Drehen Sie die Lautstärke an Ihrem Verstärker oder Mixer langsam auf, bis die gewünschte Lautstärke erreicht ist.

1. Gehen Sie den gesamten Auftrittsbereich ab, um sicherzustellen, dass eine unterbrechungsfreie Übertragung gewährleistet ist. Wenn Sie wahrnehmbare Unterbrechungen, eine allgemein verringerte Reichweite oder unerwartete Störgeräusche feststellen, wechseln Sie den Übertragungskanal des Systems nach den oben aufgeführten Schritten.
2. Bei der Verwendung mehrerer Systeme muss jedes System auf einen anderen Übertragungskanal eingestellt sein. Befolgen Sie diese Schritte, um jeden Empfänger und Sender auf den optimalen Kanal einzustellen.

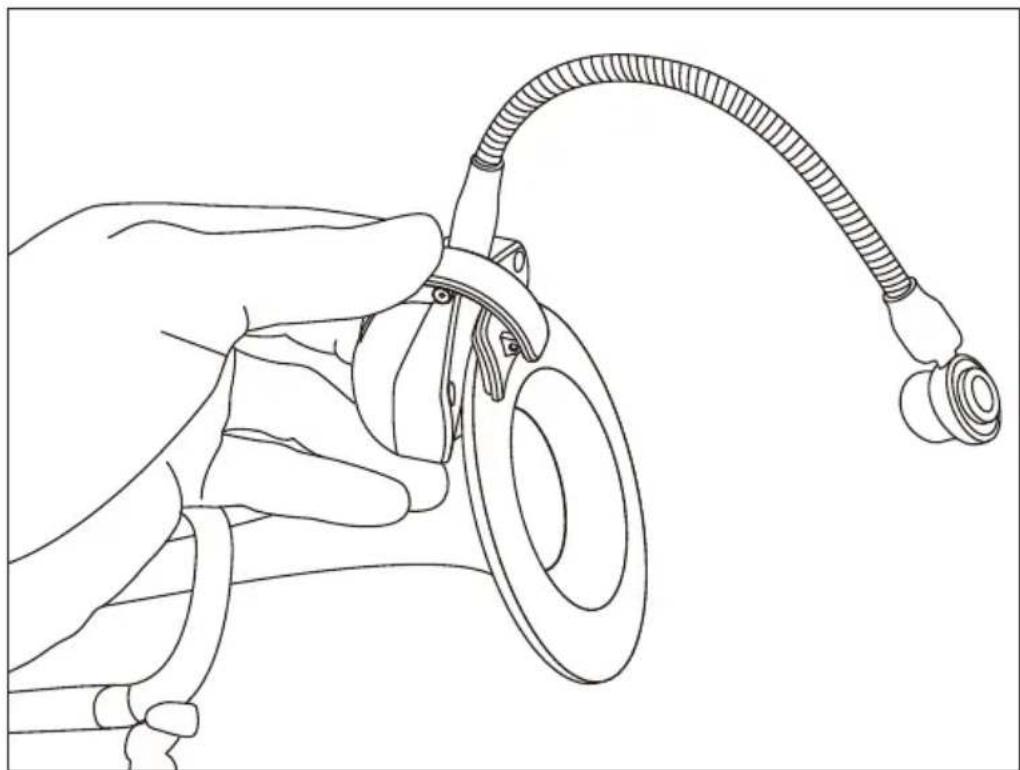

Positionierung des Blasinstrumenten-Mikrofons HM60

Bei der Positionierung des Blasinstrumenten-Mikrofons HM60 sind einige allgemeine Hinweise zu befolgen. Positionieren Sie das Mikrofon immer so nah wie möglich an der Klangquelle. Das fällt mit dem HM60 leicht, da sich das Mikrophon mit dem Schwanenhals einfach an die Schallquelle heranführen lässt. Beachten Sie außerdem, dass Sie das Mikrofon (bzw. sich selbst) hinter den PA-Lautsprechern positionieren sollten, um Rückkopplungen zu vermeiden. Achten Sie auf den Nahbesprechungseffekt, der eine deutliche Anhebung der tiefen Frequenzen (Bässe) bewirkt, wenn ein Mikrofon nah an einer Schallquelle aufgestellt wird. Das bedeutet, dass auch kleinste Änderungen des Abstands der Mikrofonkapsel zur Schallquelle erhebliche klangliche Auswirkungen haben können. Beachten Sie, dass Ihr Klang so persönlich wie Ihr musikalischer Stil ist und Sie daher unter Umständen durch Ändern der Mikrofonposition Ihren idealen Sound finden können. Wie immer ist auch hier Erfahrung unentbehrlich – finden Sie Ihre Position durch Experimentieren.

Nachfolgend haben wir einige Ansatzpunkte für Sie zusammengestellt.

Saxophon –Verwenden Sie den eingebauten Clip, um den ATX-Sender am Schalltrichter des Instruments zu befestigen, und positionieren Sie das HM60-Mikrofon etwa 5 - 10 cm von der Mitte des Schalltrichters entfernt. Sie können das Mikrofon etwas nach außen bewegen, um einen etwas kantigeren Klang zu erzielen, oder bewegen Sie es für mehr Wärme zur Mitte.

Trompete – Verwenden Sie den eingebauten Clip, um den ATX-Sender an der Unterseite des Schallbechers des Instruments zu befestigen. Richten Sie das HM60-Mikrofon auf die Mitte des Schalltrichters. Da Trompeten jedoch extrem hohe Schalldruckpegel erzeugen, beginnen Sie mit einem vom Schalltrichter abgewandten Mikrophon. Für bessere Signaltrennung und betonte Tiefen können Sie das Microphon näher an den Schalltrichter heranführen.

Posaune – Befestigen Sie den ATX-Clip an der Unterseite des Schalltrichters und positionieren Sie das Mikrofon HM60 direkt in der Mitte. In dieser Position erhalten Sie maximale Signaltrennung bei vollem Frequenzgang.

Laden des ATX-Senders

1. Schließen Sie bei ausgeschaltetem AR99m das mitgelieferte Netzteil an.
2. Stecken Sie das Magnetstromkabel in den USB-Anschluss des AR99m (oder in einen beliebigen 5-Volt-Gleichstromadapter, der einen USB-Anschluss hat).
3. Drehen Sie den VOLUME-Knopf auf dem AR99m im Uhrzeigersinn, um ihn einzuschalten.
4. Legen Sie den ATX-Sender auf eine ebene Oberfläche,
5. Verbinden Sie den magnetischen Stecker mit den goldbeschichteten Kontakten des Stromanschlusses am ATX-Sender. Das Kabel schnappt magnetisch am Anschluss ein. Der magnetische Stecker ist so geformt, dass er nur in einer Richtung angeschlossen werden kann. Hinweis: Während des Ladevorgangs ist die Übertragungsfunktion deaktiviert.
6. Schauen Sie auf die Anzeige-LED am ATX Sender, um zu prüfen, ob der Sender vollständig aufgeladen ist. Wenn die LED rot blinkt, lädt der ATX. Wenn die LED durchgehend rot leuchtet, ist der ATX vollständig aufgeladen.
7. Trennen Sie das magnetische Stromkabel vom ATX, wenn er vollständig aufgeladen ist. Wenn Sie nach einem vollen Ladeworgang eine verklürzte Batteriebetriebszeit des ATX feststellen, können Sie bei Ihrem lokalen Samson-Vertriebspartner Ersatzbatterien bestellen, die Sie selbst einsetzen können.

Um die wiederaufladbaren Batterie optimal nutzen zu können:

• Laden Sie die Akkus vor der ersten Verwendung vollständig auf.
• Laden Sie vor jeder Verwendung den Akku vollständig auf.
• Nachdem die Batterie aufgeladen ist, ziehen Sie den Stecker des Ladegerätes aus der Steckdose.
• Der optimale Temperaturbereich zum Verwenden und Lagern der Batterie ist 70-60 °C. Die Batterieinigung und der kann sich bei Temperature ist

Aufbau ATX-Sender

1. Power-/Mute-Schalter - Halten Sie diese Taste für 3 Sekunden gedrückt, um das Gerät ein- oder auszuschalten. Durch kurzes Drücken und Loslassen wird der Sender stummgeschaltet oder die Stummschaltung aufgehoben, wenn der Sender eingeschaltet ist.

2. Statusanzeige – Diese LED zeigt den Betriebszustand, geringen Batterie-Ladezustand und den Ladestatus des Senders an. Die Tabelle unten erläutert die LED-Farben für verschiedene Funktionen/Zustände.

GRÜN Normaler	Betrieb
GELB Mute
Blinkt ROT	Schwache Batterie
	Lädt
ROT Voll geladen

1. Lautstärketasten (+/-) - Halten Sie eine der Lautstärketasten gedrückt, um die Lautstärke einzustellen. Jede Betätigung der Taste + oder – erhöht bzw. verringert die Lautstärke um einen Schritt. Es stehen insgesamt 9 Schritte zur Verfügung. Die LED der Statusanzeige blinkt bei Erhöhung der Lautstärke schneller und beim Absenken langsamer.

2. IR-Linse - Dieses Fenster dient dem Empfang des Infrarotsignals vom Empfänger, wenn die Funktion IR SET zur Kanaleinstellung des Senders ausgeführt wird. Die IR-Linse ist nur für 10 Sekunden nach dem Einschalten des Senders aktiv.

3. Anschluss Ladegerät – Verbinden Sie das mitgelieferte magnetische Ladekabel mit diesem versiegeltem, goldbeschichteten Anschluss zum Laden des internen Lithiumionen-Akkus. Der ATX kann durch Anschluss des Kabels an den AR99m Empfänger sowie an einen USB-Anschluss an einem USB-Port eines Computers oder an einen beliebigen 5-Volt-Gleichstromadapter, der über einen USB-Ausgang verfügt, aufgeladen werden.

4. Eingangsanschluss - Schließen Sie das HM60 Mikrofon über den Mini-XLR-Anschluss an.

5. Federklammer - Verwenden Sie diese Klammer, um den ATX-Sender am Schalltrichter des Instruments zu befestigen.

Funktionen des AR99m Empfängers

1. Antennen - Die Antennenhalterungen ermöglichen eine vollständige Drehung für eine optimale Platzierung. Bei normalem Betrieb sollten beide Antennen vertikal angebracht sein. Beide Antennen können für den Transport des AR99m bequem nach innen eingeklappt werden.

2. SET-Taste - Drücken Sie diese Taste, um die 100 Betriebskanäle des Empfängers zu durchsuchen und den optimalen Kanal für die Leistung zu finden. Nach Abschluss des Suchvorgangs wechselt der AR99m in den IR-Setzmodus und sendet den ausgewählten Kanal an den Sender.

3. LED-Anzeige - Die zweistellige 7-Segment LED-Anzeige zeigt den aktuellen Betriebskanal des Empfängers an.

4. READY-Anzeige - Diese Anzeige leuchtet grün, wenn der AR99m ein HF-Signal empfängt und das System betriebsbereit ist.

5. IR-Sender - Während des „IR-SET“ wird ein Infrarotlicht benutzt, um den Senderkanal einzustellen.

6. PEAK-Anzeige - Diese Anzeige leuchtet rot, wenn das übertragene Audiosignal überlastet ist.

7. VOLUME / Power Control - Dieser Drehknopf steuert den Pegel des Empfängerausgangs und schaltet den AR99m ein und aus. Drehen Sie den Regler im Uhrzeigersinn, um das System einzuschalten. Drehen Sie den Knopf gegen den Uhrzeigersinn, bis er einrastet, um das System auszuschalten.

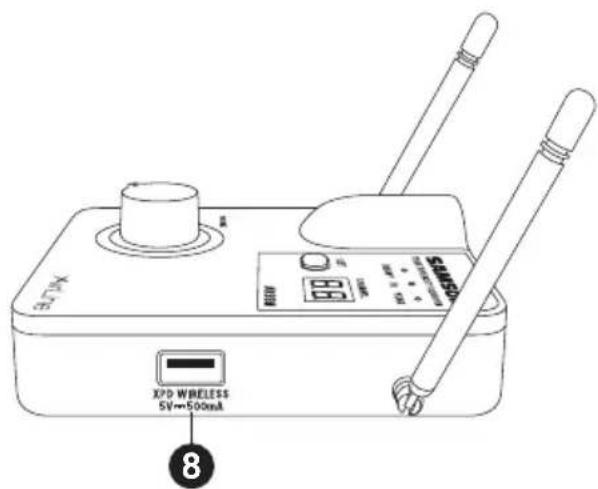

8. USB-Port - Dieser USB-Port liefert 5V 200mA Strom, der zum Laden des ATX-Senders verwendet werden kann (der AR99m gibt nur dann Strom an den USB-Port ab, wenn der Strom eingeschaltet ist). It can also be used to connect an optional Samson XPD USB Digital Wireless receiver to this input, turning the AR99m into a dual wireless system.

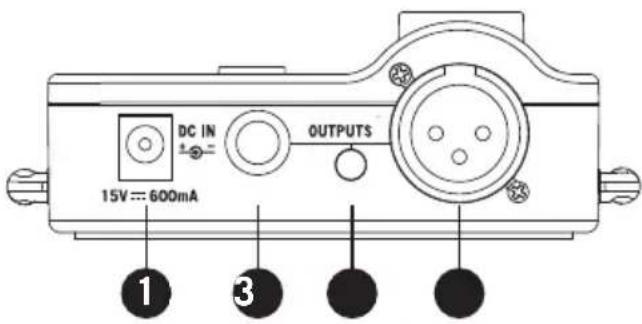

Funktionen des AR99m Empfängers an der Rückseite

1. DC-EINGANG - Schließen Sie hier das mitgelieferte Netzteil an. WARNHINWEIS: Ersetzen Sie kein anderes Netzteil. Andernfalls kann der AR99m schwer beschädigt werden und die Garantie wird ungültig.
2. UNSYMMETRISCHE AUSGÄNGE - Verwenden Sie diese unsymmetrischen 1/4"/6,3mm- und 1/8"/3,175mm-Buchsen, wenn Sie den AR99m an ein Audiogerät (-10 dBV) anschließen. Die Verdrahtung ist wie folgt: Spitze heiß, Hülse Masse.
3. SYMMETRISCHER AUSGANG - Verwenden Sie diese elektronisch symmetrische XLR-Buchse mit niedriger Impedanz (600 Ohm), wenn Sie den AR99m an professionelle Audiogeräte (+4 dBu) anschließen. Die Stiftverdrahtung ist wie folgt: Stift 1 Masse, Stift 2 hoch (heiß) und Pin 3 niedrig (kalt).

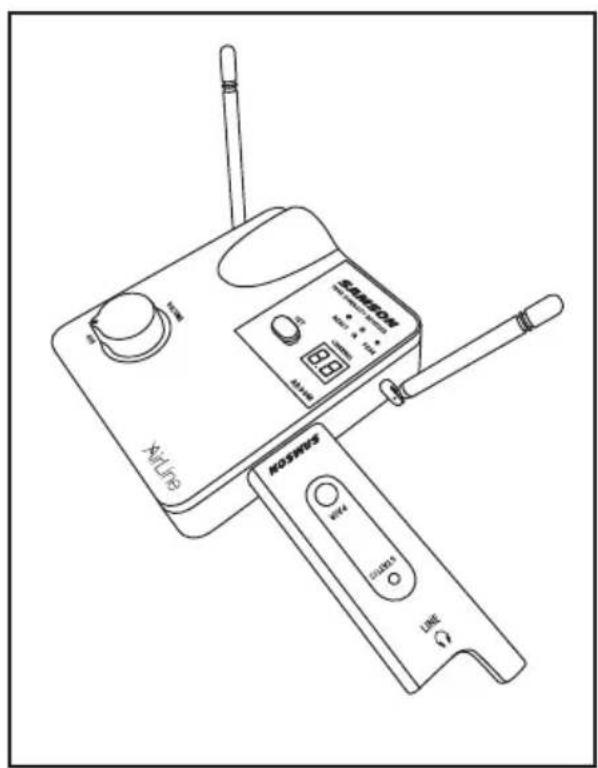

XPD drahtlos verbinden

1. Stecken Sie den XPD-USB-Empfänger in die USB-Buchse an der Seite des AR99m Empfängers.
2. Legen Sie einen neuen Satz AA-Batterien (LR6) in den Batteriehalter des Senders ein und achten Sie dabei auf die Polaritätsmarkierungen.
3. Schalten Sie den AR99m Empfänger ein, indem Sie den VOLUME-Regler im Uhrzeigersinn drehen. Die Steuerung des AR99m VOLUME beeinflusst die Mischung der ATX- und XPD-Sender.
4. Schalten Sie den XPD-Sender ein, indem Sie den Ein/Aus-Schalter gedrückt halten; die LED-Anzeige leuchtet dann gelb.
5. Wenn Sender und Empfänger noch nicht gepaart sind, drücken und halten Sie die Taste am XPD-Empfänger für >5 Sekunden, bis sie zu blinken beginnt. Drücken Sie die Einschalttaste am Sender und halten Sie sie gedrückt, bis die LED-Anzeigen an beiden Geräten konstant leuchten, was anzeigt, dass Empfänger und Sender gepaart und betriebsbereit sind.
6. Sprechen oder singen Sie bei normaler Lautstärke in das Mikrofon und erhöhen Sie den Regler AR99m VOLUME, bis der gewünschte Pegel erreicht ist.
7. Um den Pegel zwischen dem ATX- und dem XPD-Sender auszugleichen, verwenden Sie den mitgelieferten Schraubenzieher, um den Verstärkungsregler im XPD-Batteriefach einzustellen. Wenn Sie Verzerrungen durch den XPD-Sender hören, stellen Sie die Verstärkung herunter. Wenn Sie umgekehrt ein schwaches, rauschendes Signal bei der gewünschten Lautstärke hören, drehen Sie den Verstärkungsregler im XPD-Sender langsam im Uhrzeigersinn, bis das Signal einen akzeptablen Pegel erreicht.

Reichweite 100 m (300') bei Sichtkontakt

Audiofrequenzreaktion 50 Hz - 15 kHz

T.H.D. (Gesamt) <1% (@AF 1 kHz, HF 46 dBu)

Dynamikbereich >100 dB A-bewertet

Rauschsignal >95 dB

Betriebstemperatur -10°C bis +60°C

Tontastenfrequenz 35 kHz

ATX-Mikrofonsender

Steckbuchsen Eingang Mini-XLR (P3)

Eingangsimpedanz 3kΩ

Bereich Eingangspegel 20 dB

Funkleistung 10 mW EIRP

Leistungsbedarf3,6V500mAh

Batterielaufzeit 8 Stunden

Abmessungen (LxBxH) 150mm x 170mm x 100mm

5,9" x 6,7" x 3,9"

Gewicht 60g (0,13lb)

AR99m Empfänger

Audio-Ausgangspegel

3,5 mm & 6,3 mm Buchse (unsymmetrisch) +14dBu

XLR-Buchse (symmetrisch) +9dBu

Audioausgang Impedanz

3,5 mm & 6,3 mm Buchse (unsymmetrisch) 810 Ohm,

XLR-Ausgangsbuchse (symmetrisch) 240 Ohm

Empfindlichkeit 100dBm/30dB SINAD

Bildabweisung >50dB

Betriebsspannung 15VCC 600mA

Abmessungen (LxBxH) 130 mm x 130 mm x 130 mm x 39 mm

Gewicht 192g(0,42lb)

Bei Samson verbessern wir unsere Produkte ständig, daher können sich Spezifikationen und Bilder ohne Vorankündigung ändern.

Betriebsbänder und Frequenzbereiche

Band Frequenzbereich
Ka470-494	MHz
Da542-566	MHz
IL* 794-806	MHz
B* 806-810	MHz
G* 863-865	MHz

* Nicht für den Einsatz in den USA und Kanada geeignet.

Europäischer Frequenzbetrieb

Hinweis: Dieses Gerät ist für professionelle Musik- und ähnliche Anwendungen vorgesehen und kann möglicherweise auf einigen in Ihrer Region nicht zugelassenen Frequenzen betrieben werden. Bitte wenden Sie sich an Ihre nationale Behörde, um Informationen über die zugelassenen Frequenzen für Funkmikrofonprodukte in Ihrer Region zu erhalten.

Band	Frequenzbereich	EU-Länderkennzahlen	Hinweis:
K^a	470-494 MHz	AT, BE, BG, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IS, IE, IT, LV, LT, LU, MT, NL, NO, PL, PT, RO, SK, SI, ES, SE, CH, UK
D**	542-566 MHz
IL**	794-806 MHz		Zur Verwendung in Israel
B**	806-810 MHz		Zur Verwendung in Japan
G	863-865 MHz	AT, BE, BG, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IS, IE, IT, LV, LT, LU, MT, NL, NO, PL, PT, RO, SK, SI, ES, SE, CH, UK	Lizenzfrei

** Nicht für die Verwendung in der EU geeignet.
^a Lizensierung Beachten Sie, dass in bestimmten Gebieten eine ministerielle Lizenz für den Betrieb dieser Ausrüstung erforderlich sein kann. Wenden Sie sich bezüglich möglicher Vorschriften an Ihre nationale Behörde. Die Lizenzierung von drahtloser Mikrofonausrüstung von Samson liegt in der Verantwortung des Benutzers, und die Lizenzierbarkeit hängt von der Klassifizierung und Anwendung des Benutzers sowie von der gewählten Frequenz ab.
