MANUAL DE USUARIO IAN 292850 CRIVIT

SET DE HERRAMIENTAS PARA BICICLETA

Manual de instrucciones

A

Con la compra de este artículo ha adquirido un producto de excelente calidad.

Antes de utilizarlo por primera vez, familiarícese con él leyendo atentamente las siguientes instrucciones de uso.

Utilice el producto según lo indicado aquí y solo para los ámbitos de uso descritos. Conserve estas instrucciones de uso para futuras consultas y, en el caso de que en algún momento entregara el producto a terceros, no se olvide de adjuntar también las presentes instrucciones.

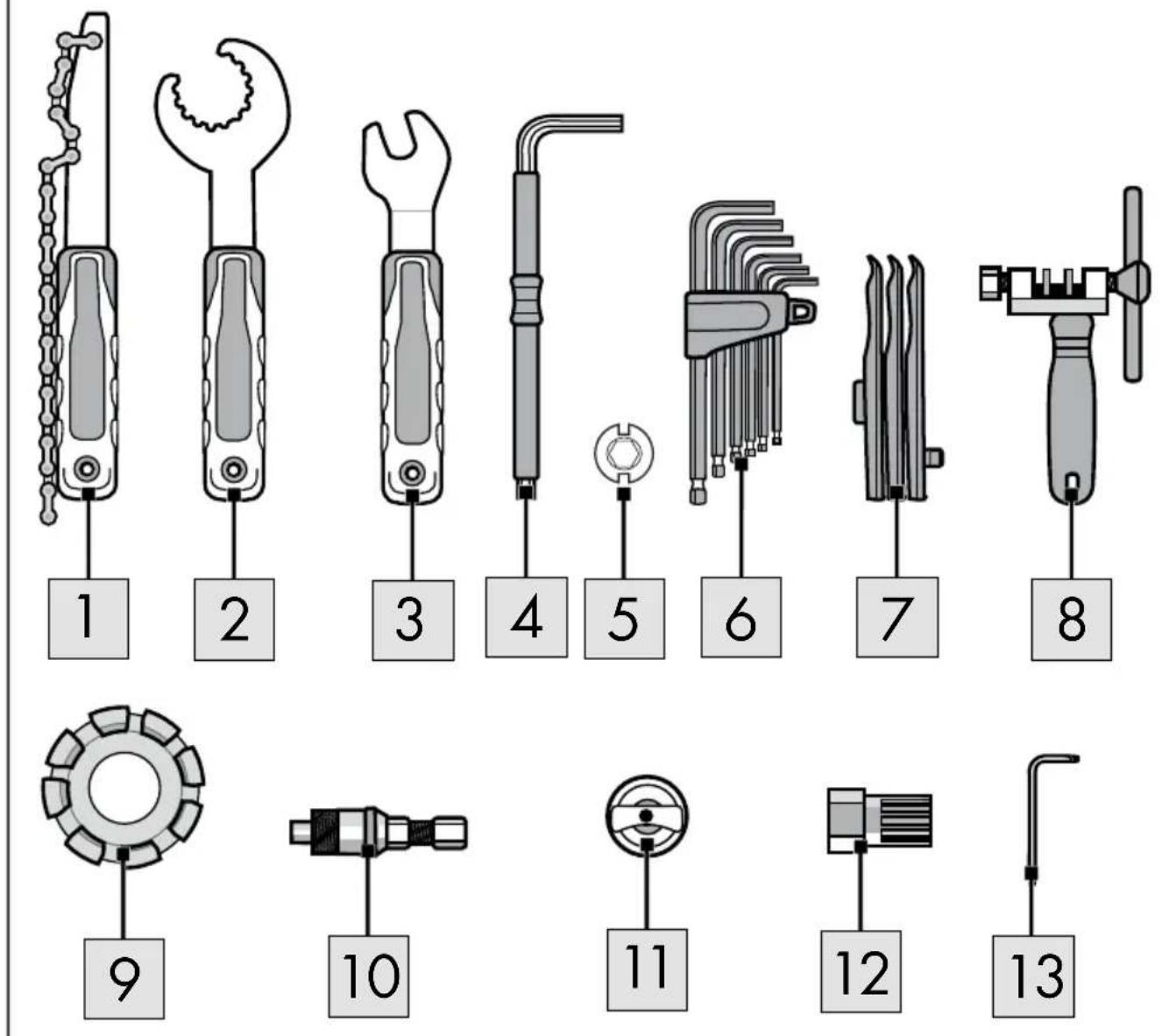

Alcance de suministro

1 látigo de cadena (1)
1 herramienta del cojinete, p. ej. para cojinetes compatibles Hollowtech II (2)
1 llave del pedal (15 mm) (3)
1 Ilave Allen de 8 mm (4)
1 soporte de pieza sobrepuesta/extractor (5)
6 Ilave Allen de 2 / 2,5 / 3 / 4 / 5 / 6 mm (4 / 5 / 6 mm con cabeza esférica) (6)
3 desmontadores de neumáticos (7)
1 remachador de cadenas para 6 - 10 marchas (8)
1 llave de radios (9/10/11/12/13/14/15) (9)
1 extractor de biela cuadrado (10)
1 herramienta de capuchón en estrella para conjunto de platos Hollowtech II (11)
1 extractor de casete para Shimano HG (12)
1 llave Torx T25 (13)
1 maletín de herramientas
1 instrucciones de uso

Datos técnicos

Dimensiones: aprox. 28,5 x 21,3 x 6 cm (L x An x Al)

Peso: aprox. 1850 g

Fecha de fabricación (mes/año):

2017

Uso previsto

Este artículo es un maletín de herramientas para bicicletas para uso privado. El artículo está previsto para reparaciones sencillas y no sustituye a las herramientas especializadas.

Indicaciones de seguridad

¡Peligro de muerte!

- Nunca deje a niños sin supervisión con el material de embalaje. ¡Peligro de asfixia!

¡Peligro de lesiones!

• El artículo contiene componentes afilados. ¡Tenga cuidado de no hacerse daño!
• Tenga especial cuidado con los dedos al extender y comprimir. Peligro de lesiones por aplastamiento.
• Compruebe que el artículo no presente daños o desgaste antes de cada uso.
• ¡Atención! No es apto para niños menores de 36 meses. ¡Peligro de asfixia, ya que las piezas pequeñas se pueden tragar o inhalar!

Utilización

1. Desmonte la rueda trasera de la bicicleta. Para ello, retire el cierre rápido o, alternativamente, las tuercas disponibles.
2. Coloque el extractor de casete (12) en el anillo de cierre del casete (Fig. E).

Nota: Asegúrese de que el extractor se adapta a su casete. En función del fabricante y de las circunstancias, puede necesitar otro extractor.

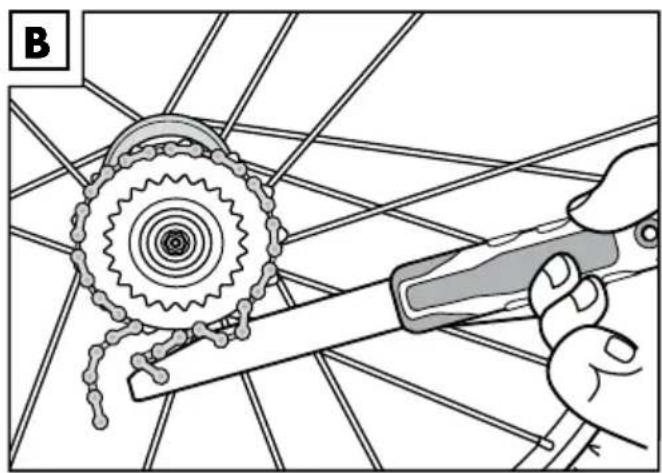

1. Coloque el látigo de la cadena y el piñón del casete en paralelo.

2. Meta la llave Allen (4) con la pieza sobre-puesta (5) en el extractor de casete (12) y suelte el anillo de cierre.

3. Desatornille primero el anillo de cierre. A continuación retire el casete.

Desmontar los pedales (Fig. C)

1. Desatornille el pedal izquierdo con la llave de pedal (3) en sentido antihorario.
2. Desatornille el pedal derecho con la llave de pedal (3) en sentido horario.

Nota: Engrase la rosca del pedal antes de volver a colocar el pedal.

Cambiar el tubo flexible (Fig. D)

1. Deje salir el aire del tubo flexible.
2. Empuje con cuidado un desmontador de neumáticos (7) con el extremo plano entre la llanta y el revestimiento. Empiece cerca de la válvula.

Nota: Para que no se vuelva a caer el desmontador de neumáticos, puede fijarlo en un radio con ayuda de un gancho.

1. Coloque el desmontador de neumáticos (7) un poco más delante y retire el revestimiento por encima de la llanta hasta que se pueda retirar completamente el tubo flexible.

Nota: Proceda con cuidado con la palanca de montaje. No se debe dañar el tubo flexible.

Desmontar la biela (cuadrada) (Fig. F)

1. Afloje el tornillo de la biela con una llave apropiada y retírela.

Nota: Algunas bielas tienen cubiertas de tornillos. Estas se deben quitar antes de retirar la biela.

1. Gire la espiga del extractor de biela (10) hacia atrás completamente y gire el extractor de biela (10) a mano hacia dentro de la biela.

Nota: Para estar seguro de que el extractor de biela está fijo en la biela, apriételo con una llave inglesa (SW 22 mm).

1. Enrosque la espiga del extractor de biela (10) con una llave inglesa (SW 14) hasta que se haya soltado la biela.

Desmontar la biela (Hollowtech II) (Fig. G)

1. Desenrosque el capuchón de la biela con la herramienta de capuchón en estrella (11).
2. Afloje los tornillos de la biela con la llave Allen apropiada (6).

Retirar el cojinete interior (conjunto de platos Hollowtech II) (Fig. H)

1. Desmonte primero la biela.
2. Suelte el cojinete izquierdo con la herramienta del cojinete (2) en sentido antihorario.
3. Suelte el cojinete derecho con la herramienta del cojinete (2) en sentido horario.
4. Retire el cojinete interior.

Nota: Engrase el cojinete interior antes de volver a colocarlo.

Tensar los radios (Fig. I)

1. Coloque la llave de radios (9) en una boquilla.
2. Gire la llave de radios en sentido horario para apretar el radio o en sentido antihorario para aflojarlo.
3. Compruebe la tensión de los radios y, en caso necesario, repita los pasos 1 y 2.

Abrir la cadena (Fig. J) (Fig. K)

1. Coloque el remachador de cadenas (8) en la eslinga de cadena inferior.
2. Coloque la cadena a medida en el carril guía (8e).
3. Gire el tornillo de ajuste (8a) para asegurar la cadena. El seguro de cadena (8b) debe estar orientado correctamente en la cadena y estar fijo en la cadena.

Nota: El seguro de cadena sujeta la cadena durante la retirada/inserción del remache de cadenas y evita que se ladee la cadena. El hueco sirve para el alojamiento del remache de cadenas al presionar hacia fuera.

1. Gire la palanca en sentido horario para retirar el remache de cadena respectivo con ayuda del remachador de cadenas (8c).
2. Retire el extremo sin remache de la cadena a través del cambio.

Nota: Tenga en cuenta que el carril guía (8d) no es apropiado para sujetar la cadena. Coloque la cadena siempre en el carril guía (8e) al presionar hacia dentro o hacia fuera el remache de cadenas.

Cerrar la cadena (Fig. K)

1. Conecte entre sí ambos extremos de la cadena y engaste la cadena en el remachador de cadenas (8).
2. Asegure la cadena con el seguro de cadena (8b).
3. Coloque el nuevo remache de la cadena en el carril guía (8d) y presiónelo dentro.

Almacenamiento y limpieza

El artículo debe guardarse siempre seco y limpio en un lugar a temperatura templada.

Limpiar únicamente con un paño seco.

¡IMPORTANTE! No usar productos de limpieza agresivos bajo ninguna circunstancia.

Indicaciones para la eliminación

Elimine el artículo y el material de embalaje conforme a la normativa legal local en la actualidad. No deje material de embalaje, como bolsas de plástico, en manos de niños.

Guarde el material de embalaje en un lugar inaccesible para éstos.

Indicaciones relativas a la garantía y la gestión de servicios

Este producto se fabrica con gran esmero y bajo control continuo. Este producto tiene una garantía de tres años a partir de la fecha de compra. Por favor, guarde el tíquet de compra. La garantía solamente es válida para defectos de material o de fabricación y queda anulada en caso de tratamiento inapropiado o indebido. Sus derechos legales, especialmete el de régimen de garantía, no se ven restringidos por esta garantía. En caso de una eventual reclamación, póngase en contacto con el servicio de atención al cliente que le indicamos más abajo o envíenos un correo electrónico. Nuestros trabajadores le informarán con la mayor rapidez posible sobre cómo proceder.

En todos los casos le ofrecemos una atención personalizada. El periodo de garantía no se verá prolongado por reparaciones en garantía, garantía legal o como servicio de la casa. Esto es válido también para las piezas reemplazadas o reparadas. Las reparaciones realizadas una vez transcurrido el periodo de garantía se deberán pagar.
