10033283 - Cocina Klarstein - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de cocción infrarroja de dos fuegos
Marca	Klarstein
Modelo	10033283
Alimentación	220-240 V ~ 50/60 Hz
Potencia total máxima	3000 W
Potencia por fuego (máx.)	2000 W
Número de fuegos	2
Tipo de superficie	Vidrio cristal negro
Rango de temperatura	90 °C a 650 °C
Rango de potencia ajustable	200 W a 2000 W (por fuego)
Temporizador	1 minuto a 3 horas
Bloqueo parental	Sí, activación mediante tecla LOCK
Funciones de protección	Sobrecalentamiento, sobretensión, subtensión, corriente constante, ventilación
Limpieza y mantenimiento	Limpiar con un paño húmedo y detergente suave; no sumergir
Accesorios incluidos	Manual de instrucciones, cable de alimentación
Dimensiones (L x P x H, aprox.)	60 x 40 x 8 cm
Peso (aprox.)	10 kg

Preguntas frecuentes - 10033283 Klarstein

¿Cómo encender y apagar la placa de cocción?

Presione la tecla ENCENDIDO/APAGADO (ON/OFF) para encender. Para apagar, presione nuevamente esta tecla. Atención: después del apagado, la pantalla muestra 'HOT' y el ventilador continúa girando hasta que se enfríe.

¿Cómo ajustar la potencia de cocción?

Presione la tecla MENÚ hasta que el indicador 'P' se encienda. Use las teclas ARRIBA/ABAJO para seleccionar la potencia entre 200 W y 2000 W.

¿Cómo ajustar la temperatura?

Presione la tecla MENÚ hasta que el indicador '°C' se encienda. Use las teclas ARRIBA/ABAJO para ajustar la temperatura entre 90 °C y 650 °C.

¿Cómo usar el temporizador?

En modo potencia o temperatura, presione TIMER. La pantalla parpadea. Use ARRIBA/ABAJO para ajustar de 0:01 a 3:00. Después de 5 segundos, la cuenta regresiva comienza. El aparato se apaga automáticamente al final.

¿Cómo activar el bloqueo parental?

Mantenga presionada la tecla BLOQUEO (LOCK) durante 2 segundos. La pantalla muestra 'LOC'. Todas las teclas están bloqueadas excepto ENCENDIDO/APAGADO y BLOQUEO. Para desbloquear, presione nuevamente BLOQUEO durante 2 segundos.

¿Qué hacer en caso de código de error E1, E3, E4 o E5?

E1 : sensor de temperatura defectuoso (contacte al servicio técnico). E3 : sobretensión (>270 V), espere a que la tensión baje. E4 : subtensión (<100 V), verifique la alimentación. E5 : fallo del ventilador. Reinicie después de resolver el problema.

¿Qué tipos de ollas son compatibles?

Use ollas con fondo plano y estable, diámetro 18-26 cm (redondo) o 12-20 cm (cuadrado). Las ollas de acero inoxidable, hierro, aluminio con fondo plano son adecuadas. Evite fondos irregulares, con patas o de diámetro pequeño.

¿Cómo limpiar la placa de cocción?

Apague y desconecte el aparato, espere el enfriamiento completo. Limpie con un paño húmedo y un poco de detergente suave. Nunca use productos abrasivos, lana de acero o esponja áspera. Nunca sumerja el aparato en agua.

¿Por qué la placa se detiene repentinamente?

Esto puede deberse a un sobrecalentamiento (protección activada), a un voltaje demasiado alto o bajo, o al final del temporizador. Espere al menos 10 minutos antes de reiniciar si la protección contra sobrecalentamiento se ha activado.

¿Puedo usar un alargador?

Es mejor no usar un alargador. Si es necesario, asegúrese de que la capacidad nominal del alargador sea al menos igual a la potencia del aparato (3000 W). Use un alargador adecuado para evitar riesgos.

MANUAL DE USUARIO 10033283 Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto.

Declaración de conformidad 33

Instrucciones de seguridad 34

Vista general del aparato 35

Operación 36

Panel de control y funciones de las teclas 37

Ajustes del menú 38

Limpieza y cuidado 40

Solución de problemas 41

Retirada del aparato 42

DATOS TÉCNICOS

Número de artículo 10033283
Alimentación eléctrica 220-240 V ~ 50/60 Hz
Potencia (Vatio) 3000 W

DECLARACIÓN DE CONFORMIDAD

Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.

Este producto cumple con las siguientes directivas europeas:

2014/30/UE (EMC)

2014/35/UE (baja tensión)

2011/65/UE (refundición RoHS)

2009/125/CE (ErP)

INSTRUCCIONES DE SEGURIDAD

- Lea atentamente toda la información de este manual. Utilice el aparato según lo previsto y exactamente como se describe en el manual.

- Cuando se utiliza equipo eléctrico, siempre se deben tomar las precauciones básicas de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales, incluyendo las siguientes.

- No toque las superficies calientes.

- Para evitar descargas eléctricas, no sumerja este equipo en agua ni en ningún otro líquido. Siga las instrucciones de la sección «Limpieza y cuidado».

- Usar sólo bajo supervisión. Coloque la placa de cocción fuera del alcance de los niños.

- Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.

- Los niños a partir de los 8 años, las personas con discapacidades físicas y psíquicas y las personas sin conocimientos ni experiencia sólo podrán utilizar el aparato si han sido familiarizados con sus funciones y precauciones de seguridad por parte de un supervisor responsable de ellos.

- El dispositivo no debe ser utilizado junto con un temporizador externo o un sistema de control remoto separado.

- Coloque la unidad sobre una superficie plana y estable.

- No utilice la unidad en áreas confinadas y mal ventiladas.

- Desenchufe el aparato de la toma de corriente cuando no esté en uso y antes de limpiarlo. Apague el aparato antes de desenchufarlo. Deje que el aparato se enfríe antes de limpiarlo.

- No utilice el aparato con un cable o enchufe dañado si el aparato está defectuoso o se ha dañado de alguna manera. Lleve la unidad a un centro de servicio para su inspección y reparación.

- La superficie de la placa de cocción está hecha de cristal y cubre las partes activas del aparato: Si la superficie de cristal de la placa de cocción está dañada o presenta grietas, apague inmediatamente el aparato y desconéctelo para evitar el riesgo de descarga eléctrica.

- Para reducir el riesgo de lesiones, utilice únicamente los accesorios suministrados.

- No utilice la unidad al aire libre, en habitaciones húmedas o cerca de la chimenea.

- No deje que el cable de alimentación cuelgue sobre el borde de la mesa o la encimera ni toque las superficies calientes.

- No doble el cable, ya que podría dañarlo.

- No coloque el aparato sobre o cerca de una estufa de gas, una estufa eléctrica o un horno caliente.

- No use la plancha sin una olla.

- Tenga cuidado al mover sartenes o ollas que contengan aceite o líquidos calientes.

• Al calentar la placa calefactora, no coloque ningún recipiente de plástico o papel sobre la placa calefactora y asegúrese de que no haya telas o productos de plástico cerca de la placa calefactora.
• No toque el cable de alimentación ni el enchufe con las manos mojadas.
• No coloque objetos metálicos como cuchillos, tenedores, cucharas o tapas sobre la placa de cocción, ya que pueden calentarse.
• No bloquee ni cubra las aberturas de entrada y salida de aire.
• Evite que algo caiga sobre la placa de cocción.
• No abra ni modifi que ninguna parte del aparato y no repare la placa usted mismo para evitar descargas eléctricas, cortocircuitos o incendios.
• Si el cable de alimentación o el enchufe están dañados, deben ser reemplazados por el fabricante, un centro de servicio autorizado o una persona califi cada similar.
• Guarde este manual en un lugar seguro para futuras consultas.
• Este equipo no está destinado para uso comercial y está destinado únicamente a entornos domésticos y similares. Esto incluye cocinas en ofi cinas, granjas, hoteles, moteles e instalaciones que ofrecen Bed & Breakfasts.

ATENCIÓN

Peligro de incendio! No coloque ningún otro objeto que no sean ollas y sartenes sobre la placa eléctrica.

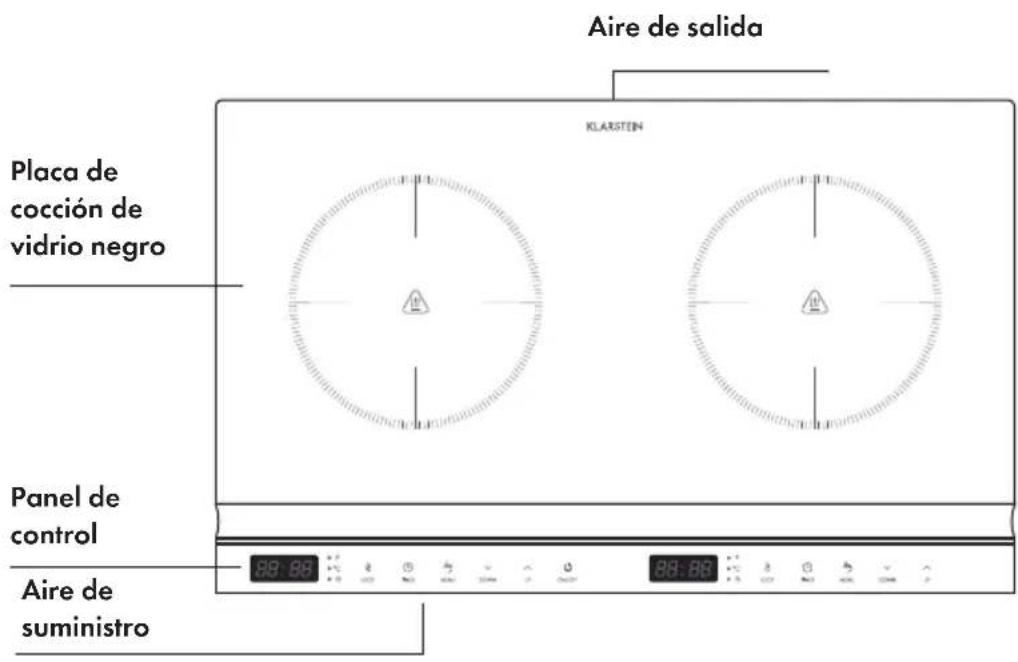

VISTA GENERAL DEL APARATO

OPERACIÓN

Antes del primer uso

- Compruebe el voltaje en la placa de identifi cación antes de usar. Conecte el aparato sólo a tomas que correspondan a la tensión del aparato. Si no está seguro de si sus conexiones cumplen los requisitos, consulte a un electricista o a su proveedor de energía.

- Coloque el equipo sobre una superfi cie nivelada y resistente al calor. No lo coloque sobre superfi cies que sean inestables y desde las cuales se pueda inclinar fácilmente.

Puesta en marcha

- Inserte el enchufe de la red en el enchufe. Sonará un pitido y la pantalla y los indicadores LED se encenderán durante 0,5 segundos. La unidad está lista para funcionar.

Uso

- Ponga la comida a calentar en una olla y colóquela en el centro de la plancha. Antes de colocar los utensilios de cocina en la placa de cocción, limpie el fondo de la olla para evitar quemaduras.

- Ajuste el tiempo de cocción, la potencia y la temperatura deseados tal y como se describe en las secciones siguientes.

- La superfi cie de la placa de cocción se calentará rápidamente durante el funcionamiento. No lo toques.

- Después de cocinar, apague el aparato pulsando el botón ON/OFF. La placa de cocción todavía tiene una temperatura alta, la pantalla permanece encendida y el ventilador sigue funcionando. No toque la placa de cocción con la mano hasta que el aparato se haya enfriado y luego desenchufe el aparato de la toma de corriente.

- Si no va a utilizar el aparato durante mucho tiempo, desconecte el enchufe de la toma de corriente para que la placa no se encienda accidentalmente.

ATENCIÓN

Peligro de quemaduras! Durante el uso, los componentes del aparato accesibles al usuario se calientan tanto que pueden provocar quemaduras. Asegúrese de que su cuerpo, ropa y otros materiales que no sean utensilios de cocina no toquen la placa de cocción hasta que se haya enfriado completamente.

PANEL DE CONTROL Y FUNCIONES DE LAS TECLAS

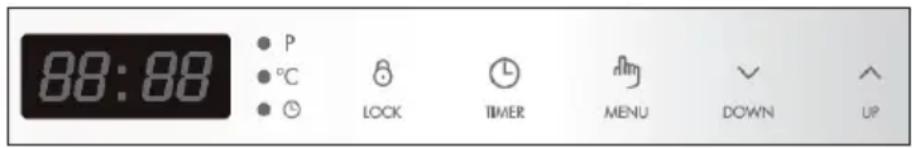

Panel de control izquierdo

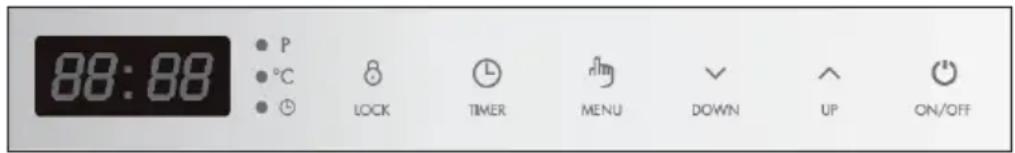

Panel de control derecho

Funciones de las teclas
ENCENDER/APAGAR(ON/OFF)	Pulse el botón ON/OFF para encender la placa de cocción. Sonará un pitido y la pantalla mostrará „ON“. Ahora puede realizar más ajustes. Si no se realiza ninguna entrada, suena un pitido después de 1 minuto y la placa de cocción cambia automáticamente al modo de espera.Si desea volver a encender la placa de cocción, pulse de nuevo el botón ON/OFF. En el display aparece „ON”.Para cambiar al modo de espera durante el funcionamiento, pulse el botón ON/OFF. Suena una señal acústica, se desconecta el elemento calefactor, en la pantalla aparece „HOT“ y la placa eléctrica de infrarrojos pasa al modo de espera. (La ventilación continuará durante algún tiempo mientras la placa se enfría).Nota:La placa de cocción no tiene interruptor de red.La alimentación eléctrica sólo se puede interrumpir desconectando el enchufe de la red.
TEMPORIZADOR	Utilice este botón para ajustar el tiempo de cocción.
BLOQUEO(LOCK)	Durante el funcionamiento, mantenga pulsado el botón LOCK durante 2 segundos para activar el control parental. Cuando el control parental está activado, todos los botones excepto el botón LOCK y el botón ON/OFF están bloqueados.Para apagarlo, pulse el botón ON/OFF o pulse el botón LOCK durante 2 segundos para desbloquear el control parental.
MENU	• Utilice este botón para seleccionar el nivel de potencia y temperatura.
SUBIR + BAJAR (UP + DOWN)	• Utilice estos botones para ajustar la potencia, la temperatura y el temporizador.

Notas sobre el rendimiento

La potencia es de 2000 W para cada placa de cocción individual. La potencia total no supera los 3000 W con 2 placas de cocción en funcionamiento.

1. El rendimiento de cada placa de cocción depende del rendimiento de la otra. Si una de las talladoras se ajusta a 2000W, la segunda talladora sólo se puede ajustar a 1000W. La potencia máxima total mostrada de 2 placas de cocción es de 3000 W. En el modo de calefacción, la potencia de una encimera aumenta mientras que la de la otra disminuye, y la potencia visualizada cambia en consecuencia.
2. Cuando ambas placas de cocción están en funcionamiento y la potencia de una de ellas supera los 1300 W, la potencia de la placa de cocción disminuye automáticamente a 1300 W. La potencia de la otra placa de cocción cambia en consecuencia. El indicador de encendido cambia en consecuencia.
3. La potencia se regula en función del último nivel de potencia ajustado de una placa de cocción, la potencia de la segunda placa de cocción se ajusta en relación con ella.

AJUSTES DEL MENÚ

Nota: Si pulsa el botón MENU para ajustar la temperatura y el nivel de potencia deseados, la placa calentadora se calentará inmediatamente hasta la temperatura y el nivel de potencia preestablecidos (2000 W/450 °C). Utilice las teclas ARRIBA/ABAJO para cambiar los ajustes.

P Potencia (Watt):

1. Pulse el botón MENU para ajustar la potencia.
2. El indicador „P“ (POWER) se iluminará. El ajuste por defecto es „2000 W“ y el nivel de potencia se muestra en la pantalla.
3. Utilice las teclas SUBIR y BAJAR para seleccionar el nivel de potencia deseado (200-2000 W).

°C Temperatura:

1. Pulse el botón MENU para ajustar la temperatura y el indicador „°C“ se iluminará. El ajuste por defecto es „450 °C“ y el nivel de temperatura se muestra en la pantalla, utilice las teclas SUBIR/BAJAR para ajustar el nivel de temperatura deseado (90-650 °C).
2. Pulse el botón TIMER para ajustar el tiempo de cocción. Puede seleccionar "0:01-3:00" (1 min. a 3 h).

Conformidad de los niveles variables de potencia y temperatura

Nivel 1 2 3 4 5 6	7 8 9 10
Potencia (W)	200	400	600	800	1000	1200	1400	1600	1800	2000
Temperatura °C	90	120	200	300	400	450	500	550	600	650

Temporizador:

1. Presione el botón TIMER mientras esté en el modo de ajuste de temperatura o potencia para ajustar el tiempo de cocción. El indicador TIMER se ilumina y la pantalla parpadea. El ajuste predeterminado es «0:10» (10 min).
2. Use el botón SUBIR para aumentar el tiempo de cocción en 10 minutos cada vez que pulse el botón, o use el botón ABAJO para disminuir el tiempo de cocción en 1 minuto cada vez que pulse el botón. Puede ajustar «0:01» a «3:00» (1 min. a 3 h). El tiempo de cocción puede ser ajustado más rápido pulsando los botones ARRIBA/ABAJO durante un tiempo prolongado. Si no pulsa otro botón después de ajustar el tiempo de cocción, la cuenta atrás se activa después de 5 segundos y «:» parpadea en la pantalla.
3. Mientras se ejecuta la cuenta atrás del temporizador, la pantalla muestra alternativamente la hora del temporizador y la potencia o temperatura cada 5 segundos.
4. Durante la cuenta atrás, pulse el botón TIMER dos veces para restablecer el temporizador o pulse el botón MENU para seleccionar otra temperatura o nivel de potencia.

Nota: Si pulsa el botón MENU para ajustar la temperatura y la potencia deseadas, la placa eléctrica se calentará inmediatamente hasta alcanzar la temperatura y el nivel de potencia preestablecidos (2000 W/450 °C). Utilice las teclas SUBIR / BAJAR para cambiar los ajustes.

1. La placa de cocción se apaga automáticamente cuando ha transcurrido el tiempo de cuenta atrás.

Seguro para niños (Bloqueo):

1. Durante el funcionamiento, mantenga pulsado el botón LOCK durante 2 segundos para activar el seguro para niños. La pantalla mostrará «LOC» y después de 5 segundos el tiempo ajustado se confirmará automáticamente. Cuando el control parental está activado, todos los demás botones están desactivados excepto el botón LOCK y el botón ON/OFF.
2. Pulse el botón ON/OFF para apagar la placa de cocción o pulse el botón LOCK durante 2 segundos para desbloquear el control parental.

LIMPIEZA Y CUIDADO

Nota: Desconecte la corriente y desenchufe el aparato de la toma de corriente antes de realizar tareas de mantenimiento o limpieza para evitar el riesgo de descargas eléctricas. Asegúrese de que la placa de cocción ya se haya enfriado.

• Nunca sumerja el aparato en agua u otros líquidos.
• Limpie la placa de cocción, la superficie del aparato y el panel de control de suciedad. Utilice un paño o esponja húmeda y un poco de detergente. Asegúrese de que no penetre agua en el aparato. Nunca utilice limpiadores abrasivos, lana de acero o esponjas abrasivas para la limpieza, ya que pueden dañar la superficie.
• Mantenga limpios el panel y la carcasa y proteja todas las aberturas para evitar cortocircuitos.
• Pueden formarse manchas en la superficie después de un uso prolongado de la placa eléctrica. Este es un procedimiento normal y no afectará el uso del aparato.
• Si es posible, no utilice un cable de extensión. Si utiliza uno, asegúrese de que el amperaje del dispositivo conectado no exceda el amperaje máximo del cable de alimentación.
• Asegúrese de que no gotee líquido sobre la placa de cocción durante la cocción para prolongar su vida útil.
• Utilice sólo ollas y sartenes con fondo plano para asegurarse de que el fondo esté completamente en contacto con la placa de cocción.

Selección de olla

- Para cocinar se pueden utilizar ollas de todos los materiales. Los utensilios de cocina con un diámetro de base de aprox. 18-26 cm (redondo) o aprox. 12-20 cm (cuadrado) son muy adecuados. Los utensilios de cocina con una base irregular o con un diámetro de base inferior a 12 cm no son adecuados.

Utensilios de cocina bien adaptados

Caldera de acero inoxidable

Olla de hierro Olla magnética de acero inoxidable

de acero inoxidable

Olla de hierro coloreado

Caldera magnética de hierro

Sartén de hierro

Aluminio Recipiente

de aluminio resistente al calor

Olla de cerámica

Utensilios de cocina poco adecuados

Fondo desigual de la olla Fondo de la olla con pies de apoyo

Fondo de olla con diámetro pequeño

Funciones de protección del sistema

1. Protección contra sobrecalentamiento: Cuando la placa calienta hasta 650 °C, se enfría automáticamente.
2. Protección contra sobrecalentamiento interno: Cuando la temperatura interna de la máquina alcanza los 100 °C, se detiene el calentamiento.
3. Protección contra sobretensión: Si la tensión supera los 270 V, la placa no se calienta más.
4. Protección de baja tensión: Si la tensión es inferior a 100 V, la placa no se calentará más.
5. Protección de corriente constante: Si la tensión de alimentación aumenta (en 270 V) y la corriente de salida disminuye, la potencia máxima de salida disminuye al aumentar el cambio.

SOLUCIÓN DE PROBLEMAS

Problema Posible solución del problema
Inserte la clavija de alimentación en el enchufe. Pulse el botón On/Off, la pantalla no se ilumina.	Compruebe que el enchufe de alimentación está bien conectado a la toma de corriente y que ésta se encuentra en buenas condiciones.
El indicador On/Off no se enciende. Compruebe que la pantalla o la placa base está en orden.
Durante el funcionamiento, el proceso de calentamiento se detiene repentinamente.	Compruebe si existen las siguientes causas: la temperatura ambiente es demasiado alta o se ha alcanzado el tiempo ajustado del temporizador. Si la protección contra sobrecalentamiento se ha puesto en marcha, no vuelva a poner en funcionamiento la placa de cocción hasta que hayan transcurrido 10 minutos. La placa de cocción se desconecta automáticamente durante el funcionamiento después de 2 horas de inactividad.
Código de error	Causa/ Posible solución
E1 Detección de rotura de cable o cortocircuito en el sensor de temperatura.
E3 Protección contra sobretensiones: Se oye un pitido cada segundo y la pantalla LED muestra un "E3" parpadeante: La tensión es ≥ 270 V. Si la tensión es < 260 V, pulse el botón ON/OFF, la cocina de infrarrojos funcionará o se apagará.
E4 Protección de baja tensión: Se oye un pitido cada segundo y la pantalla LED muestra un "E4" parpadeante: La tensión es ≤ 100 V. Si la tensión es > 120 V, pulse el botón ON/OFF, la cocina de infrarrojos funcionará o se apagará.
E5 Fallo en el circuito del ventilador: La tensión de funcionamiento del ventilador es demasiado baja.

RETIRADA DEL APARATO

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado) entonces rige la normativa europea, directiva 2012/19/UE. Este producto no debe arrojarse a un contenedor de basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos. Respete las leyes territoriales y no arroje aparatos viejos al cubo de la basura doméstica. Una retirada de aparatos conforme a las leyes, contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir el consumo de materias primas.
