MANUAL DE USUARIO FHA 1100 A1 FLORABEST
Traducción del manual de instrucciones original
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas las funciones del dispositivo.
IT MT
Instrucciones de seguridad...... 5
Símbolos en las instrucciones ..... 5
Explicación de los símbolos gráficos...5
Indicaciones generales de seguridad..6
Uso previsto 7
Descripción general 8
Descripción del funcionamiento ..... 8
Piezas funcionales 8
Volumen de suministro 8
Puesta en funcionamiento 8
Montaje 8
Conexión eléctrica 8
Colocación 8
Conexión de los conductos ..... 9
Llenar la bomba 9
Puesta en marcha 9
Puesta en marcha del aparato ..... 9
Nueva puesta en marcha del aparato 10
Limpieza, mantenimiento y almacenaje10
Trabajos generales de limpieza y mantenimiento .... 10
Almacenamiento 10
Eliminación y protección del medio ambiente 10
Pedido de piezas de repuesto ..... 10
Indicaciones de servicio y de garantía 10
Datos técnicos 12
Declaración de Conformidad CE..... 46
Planos en explosión 47
Lea estas instrucciones de uso atentamente antes de la primera puesta en marcha del aparato tanto para garantizar su seguridad como también la seguridad de terceros. Conserve las instrucciones apropiadamente y entreguelas al próximo usuario posteriormente, de manera que las informaciones estén disponibles en todo momento.
Instrucciones de seguridad
Esta sección trata de las normas de seguridad básicas cuando se trabaja con este aparato.
Símbolos en las instrucciones
Símbolos de riesgo con indicaciones para prevención de daños personales y materiales.
Señal prescriptiva (a diferencia de la señal de exclamación, la prescripción está explicada) con indicaciones para la prevención de accidentes y daños.
Señal de indicacion con información para un mejor manejo del equipo.
Explicación de los símbolos gráficos
¡Lea y observe las instrucciones de uso de este equipo!
¡Atención! Desconecte inmediatamente el enchufe de la red de corriente en caso que el cable esté dañado o cortado.
Entrada de agua
Salida de agua
Máquinas no deben ir a la basura doméstica. Entregue su aparato a un centro de reciclaje.
Indicaciones generales de seguridad
Trabajos con el aparato:
Precaución: Así evitará accidentes y daños físicos:
- Este aparato no está destinado a ser utilizado por personas, inclusive niños, con la capacidad física, sensorial o psíquica limitada o que no tengan experiencia o conocimientos respectivos, a no ser que estén bajo la vigilancia de una persona encargada de su seguridad, o bien ésta les dé instrucciones de cómo se debe utilizar el aparato.
- Mantener el aparato alejado de niños y animales domésticos. Se debe vigilar a los niños para asegurar que no jueguen con el aparato.
- Las personas que no estén familiarizadas con estas instrucciones de servicio, no deben utilizar el aparato. No está permitido que personas menores de 16 años manejen este aparato.
- Si hay personas en el agua, no debe ponerse en marcha el aparato.
- Tomar las medidas necesarias para evitar que los niños se acerquen al aparato en marcha.
- Evacue el material de embalaje de una forma conveniente.
- No utilice el aparato en las proximidades de líquidos o gases inflamables. Si no se tiene en cuenta este aviso, existe peligro de incendio y de explosión.
- No utilizar si el agua contiene partículas abrasivas como arena. No está permitido transportar líquidos agresivos, abrasivos (con efecto de lija), corrosivos, inflamables (p.ej. combustos
tibles de motores) o explosivos, agua salada, detergentes o alimentos. La temperatura del líquido transportado no debe superar los 35°C.
- Guardar el aparato en lugar seco, fue- ra del alcance de los niños.
Precaución: Así puede evitar daños en el aparato y daños personales que podrían resultar de ello:
- No trabaje con el aparato dañado, incompleto o cuando el fabricante no haya dado su visto bueno para remodelarlo. Antes de la puesta en marcha, haga que un técnico compruebe si se dan las medidas de protección eléctricas necesarias.
- No lleve ni fije el aparato al cable ni a la línea de presión.
- Proteja el aparato de las heladas y de la marcha en seco.
- Utilizar solamente accesorios originales y no realice remodelaciones en el aparato.
- Leer las instrucciones del manual de servicio, relativas al tema “Mantenimiento y limpieza”. Todas las medidas que vayan más allá de ello, especialmente la abertura del aparato, deberán ser realizadas por un técnico electricista. En caso de reparaciones, diríjase siempre a nuestro centro de asistencia.
Seguridad eléctrica:
Precaución: Así evitará accidentes y daños debidos a una descarga eléctrica.
- Al funcionar el aparato, después de colocarlo, debe quedar libremente accesible el enchufe de corriente.
- Antes de poner en marcha la nueva bomba, hacer que un técnico compruebe lo siguiente:
- La toma de tierra, la puesta a cero, el circuito protector contra corriente de falla debe cumplir las normas de seguridad de las compañías eléctricas y funcionar perfectamente.
- La protección de las uniones enchufables eléctricas contra la humedad.
- En caso de que exista riesgo de inundaciones, deben colocarse las uniones enchufables en una zona a prueba de inundaciones.
- Procure que la tensión de la corriente coincida con las indicaciones del rótulo de características.
- Conectar el aparato sólo a cajas de empalme que tengan un sistema protector contra corrientes de falla (conmutador FI) con una intensidad de corriente evaluable no mayor de 30 mA (fusible, como mínimo 10 amperios).
- Antes de utilizar el aparato, comprobar el cable y el enchufe por si estuviesen dañados. No deben repararse cables defectuosos, sino que tienen que cambiarse por unos de nuevos. Deje que un técnico solución los daños que tenga el aparato.
- Si se dañase la línea conectora de este aparato, deberá ser reemplazada por el fabricante, su servicio técnico o por una persona similarmente cualificada para evitar cualquier peligro.
- No utilizar el cable para sacar el enchufe de la caja de empalme. Proteja el cable del calor, el aceite y los bordes afilados.
- No lleve ni fije el aparato por el cable.
- Utilizar solamente cables de alargo que estén protegidos contra salpicaduras de agua y autorizados para exterior. Desenrolle siempre comple-
tamente el tambor del cable antes de utilizarlo. Compruebe que el cable no esté deteriorado.
- Antes de realizar cualquier trabajo en el aparato y al no utilizarlo, sacar siempre el enchufe de corriente de la caja de empalme.
- Las líneas conectoras de corriente no deben tener una sección transversal menor que las líneas de goma de la denominación H07RN-F. La línea debe tener una longitud de 10 m.
Uso previsto
Este autómata doméstico de agua está destinado a ser usado privadamente en casa y en el jardín.
El aparato es adecuado para proveer agua de servicio y para regar el jardín.
Está previsto exclusivamente para transportar agua limpia o agua de lluvia hasta una temperatura de 35°C como máx.
Todo otro uso, que no esté expresamente autorizado en estas instrucciones (p.ej. transporte de alimentos, agua salada, combustibles para motores, productos químicos o agua con sustancias abrasivas) puede producir daños en el aparato y representar un serio peligro para el usuario.
El autómata doméstico de agua no es adecuado para funcionar de forma permanente. El funcionamiento permanente acorta la vida útil y reduce el tiempo bajo garantía.
El operario o usuario es responsable de accidentes y daños que sufran otras personas o sus propiedades.
El fabricante no se responsabiliza por daños que sen causados por un uso contrario a las normas o por un manejo equivocado.
Descripción general
Descripción del funcionamiento
El autómata doméstico transporta agua de forma automática. La bomba se conecta según la presión y transporta así el agua.
El punto de conexión está predeterminado de fábrica y no puede cambiarse.
El funcionamiento de las piezas de mando puede consultarse en las descripciones siguientes.
Las figuras de las piezas de función más importantes pueden consultarse en la página desplegable.
Piezas funcionales
1 Salida de agua conmutador automático
2 Cable conector de corriente conmutador automático
3 Salida de agua autómata doméstico
4 Entrada de agua autómata doméstico
5 Interruptor
6 Cable conector de corriente autómata doméstico de agua
7 Autómata doméstico de agua
8 Asidero
9 Entrada de agua conmutador automático
10 Conmutador automático
11 Conmutador de reinicio
12 Indicador „Power On“
13 Indicador „Pump On“
14 Indicador „Alarma“
15 Pie ajustable
16 Soporte roscado para el pie ajustable
17 Tornillo de evacuación
Volumen de suministro
- Autómata doméstico de agua
- Conmutador automático
- Pie ajustable
Puesta en funcionamiento
Montaje
- Atornille el pie ajustable suministrado (15) a la parte inferior del autómata doméstico de agua (7), dentro del soporte roscado (16).
- Deslice el asa (8) sobre el soporte y atorníllelo con los tornillos y las arandelas, usando para ello la llave de Allen.
- Si desease instalar fijamente el autó-mata doméstico de agua, atorníllelo al fondo. Si se atornilla a una placa de fijación, también se evita que el aparato se deslice.
Procure dejar libre el acceso al tornillo evacuador (17).
Conexión eléctrica
La bomba que usted ha adquirido ya está provista con un enchufe con contacto protector. La bomba está destinada para ser conectada a una caja de empalme con toma de tierra de 230 V \~ 50Hz.
Colocación
- Coloque el aparato sobre un fondo firme, horizontal y protegido de inundaciones.
- En un principio, coloque el autómata doméstico de agua en un punto más elevado que la superficie del agua que desee bombear.
Si eso no fuese posible, instale una unidad contra bajas presiones entre el aparato y la manguera aspiradora.
- Extraiga la tapa cobertora de la salida de agua del autómata doméstico (A 3) y monte el interruptor automático (A 10) a la salida de agua (A 3).
- Conecte el cable de corriente del autó-mata doméstico de agua (6) a la toma de corriente del conmutador automático (B 18).
Conexión de los conductos
Utilice para la unidad de aspiración, un conducto con elemento contra reflujo, y monte un prefiltro.
No utilice en la unidad de aspiración sistemas conectores con acoplamiento rápido.
- Monte una línea de aspiración en la entrada de agua del autómata doméstico (A 4).
- Monte una línea de presión a la salida de agua del conmutador automático (A 1).
Si penetrase aire en la línea de aspiración, el autómata doméstico de agua podría no funcionar.
Llenar la bomba
Antes de cada puesta en marcha, debe llenarse con agua el autómata doméstico. Así puede ponerse en marcha enseguida. Si funcionase en seco, se destruiría la bomba.
- Abra con una llave (SW17) el tornillo de rellenado (B 20) del dorso del autómata doméstico de agua.
- Llene agua hasta el tope marcado y vuelva a atornillar el tornillo de rellenado (B 20).
- Rellene también la línea de aspiración con agua.
Puesta en marcha
- Asegúrese que la conexión eléctrica sea de 230 V \~ 50 Hz.
- Controle el estado correcto de la caja de enchufe eléctrica.
- Asegúrese que la conexión a la red de corriente no pueda llegar a tener contacto con humedad o agua.
Evite que la bomba marche en seco. Existe peligro de electrocución.
Puesta en marcha del aparato
- Conecte el cable de corriente del autómata doméstico de agua (A 2) a la alimentación de la red eléctrica.
Cuando el aparato está conectado a la corriente, se iluminan primero todos los indicadores.
- Conecte el aparato con el interruptor (A 5).
- El indicador „Power On“ ( A 12) señala que el aparato está listo para funcionar.
- El indicador „Pump On“ ( A 13) señala que la bomba está activa.
- Si se ilumina el indicador de „Alarma“ (A 14), es que el aparato se ha desconectado automáticamente.
ES
Nueva puesta en marcha del aparato
- Después de una desconexión automática del aparato, pulse el conmutador de reinicio (A 11).
- Si se fracasase varias veces al intentar reiniciar, debe volver a rellenarse la bomba con agua.
Limpieza, mantenimiento y almacenaje
Limpie y cuide el aparato de forma periódica. De esta forma se asegura su plena potencia y una larga vida útil.
Deje que nuestro centro de asistencia realice los trabajos que no se describan en estas instrucciones de servicio. Utilice solamente piezas originales.
Antes de iniciar los trabajos de mantenimiento debe retirarse el enchufe de la red de corriente. Existe peligro de electrocución o de lesiones por componentes en movimiento.
Trabajos generales de limpieza y mantenimiento
Si hubiese algún atasco, extraiga la línea de aspiración y la línea de presión. Desmonte el conmutador automático (A 10) y expulse el cuerpo extraño con agua.
Todas las medidas que vayan más allá de ello, especialmente la abertura de la bomba, deberán ser realizadas por un técnico electricista. En caso de reparaciones, diríjase siempre a nuestro centro de asistencia.
Almacenamiento
- Guardar el aparato limpiado en lugar seco y fuera del alcance de los niños.
- Para guardarla, abra el tornillo de evacuación (B 19) con una llave (SW21) y vacíe el agua de la bomba.
Eliminación y protección del medio ambiente
El equipo, sus accesorios y el material de embalaje deben reciclarse en forma compatible con el medio ambiente.
Estos aparatos no deben ir a la basura doméstica.
Entregue su aparato a un centro de reciclaje. Las partes plásticas y metálicas empleadas pueden ser separadas por tipo y llevadas al reciclaje. Consulte nuestro Centro de Servicio para mayor información.
Pedido de piezas de repuesto
Para la adquisición posterior de piezas de repuesto debe utilizarse la dirección de servicio o bien el número fax indicados.
Indicaciones de servicio y de garantía
- Para este dispositivo otorgamos una garantía de 36 meses. Para el uso comercial y dispositivos de reemplazo se aplica una garantía reducida de 12 meses, cumpliendo las regulaciones legales.
- Quedarán excluidos de la garantía, daños atribuibles al desgaste natural, sobrecarga u operación inadecuada. Determinados componentes están sujetos a un desgaste normal y están excluidos de la garantía.
La garantía no aplica en caso de una elevación de agua arenosa o líquidos agresivos o bien en caso de una utilización no apropiada, la cual no coincide con el uso previsto, así como al no observar las instrucciones de uso, al aplicar violencia en el uso o bien en caso de un mantenimiento insuficiente, ya que estas transgresiones podrían perjudicar las obturaciones, la rueda de palas, el motor u otros componentes. Incluso las bombas declaradas para agua sucia, no se encuentran aptas para la elevación de materiales abrasivos (arena, piedras).
- Otro requisito para las prestaciones de garantía consiste en que se hayan observado y cumplido las indicaciones contenidas en las instrucciones de uso con respecto a la limpieza y el mantenimiento.
- Daños que se hayan producido debidos a fallos de material o fallos atribuibles al fabricante, serán eliminados sin costo mediante sustitución del suministro o reparación. Condición para ello es que el aparato sea devuelto a nuestro Centro de Servicio en estado montado junto con el comprobante de compra y de garantía.
- Reparaciones que no están sujetas a garantía pueden ser realizadas, contra facturación, en nuestros centros de servicio técnico. Nuestro centro de servicio técnico elaborará gustosamente un presupuesto para usted.
- No se reciben aparatos enviados con los gastos de transporte por pagar como mercancía voluminosa, por exprés u otro medio de transporte especial.
- En caso de haber un caso justificado de garantía, rogamos comunicarse telefónicamente con nuestro Centro de Servicio. Éste le entregará mayor información sobre el procedimiento en caso de reclamaciones.
- Los aparatos defectuosos que nos envíe, se los evacuaremos de forma gratuita.

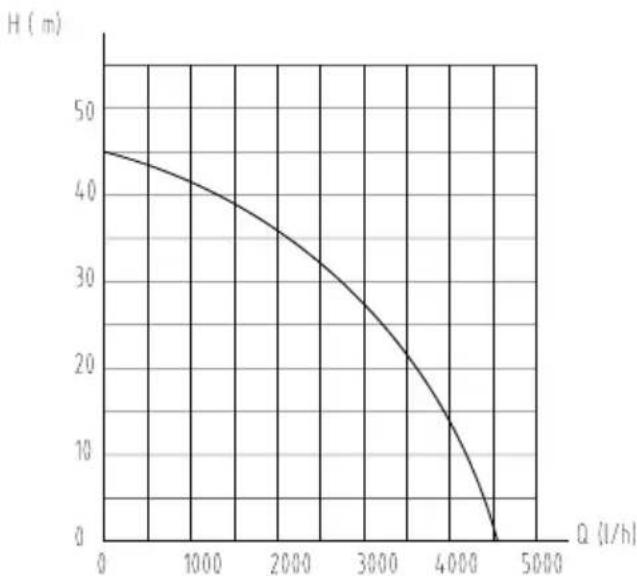

Datos técnicos
Estación de bombeo ...... FHA 1100 A1
Conexión de red ..... 230V\~, 50 Hz
Consumo de potencia.... 1100 Watt
Altura de aspiración 7 m
Cantidad máx. de elevación ..... 4.600 l/h
Altura máx. de elevación ..... 45 m
Temperatura máx. del agua ..... 35 °C
Conexión de manguera 1"
Presión de conexión 2,0 bar
Presión de desconexión ..... 4,5 bar
Clase de protección .... I
Tipo de protección IPX4
Nivel de presión
acústica(LpA) 90,8 dB(A); KpA = 3,0 dB(A)
Nivel de potencia acústica
medido (LWA) 94,4 dB(A); KWA = 3,0 dB(A)
Modificaciones técnicas y ópticas pueden realizarse sin aviso previo en el transcurso del perfeccionamiento. Por lo tanto, todas las medidas, indicaciones y advertencias en estas instrucciones de uso se entregan sin compromiso. Esto impide la reclamación de pretensiones legales a base de estas instrucciones de uso presentes.
line
| Q (l/h) | H (m) | | ------- | ----- | | 0 | 45 | | 1000 | 40 | | 2000 | 35 | | 3000 | 28 | | 4000 | 15 | | 5000 | 0 |Contenuto
Segurança eléctrica:
evite que a bomba funcione a seco. Perigo de choque eléctrico.
Arranque da bomba
informativo, informativo, informativo, informatif, informativ
Grizzly Servicio España
Atención al cliente
Servicio Hotline 902 879 432
Fax: 0049 6078 780670
e-mail: servicio.espana@grizzly.biz
Garden Italia SPA
Via Zaccarini, 8
