ORSF 40 C1 - Ventilador Orima - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de pie
Marca	Orima
Modelo	ORSF 40 C1
Diámetro de las aspas	40 cm
Voltaje	230 V ~ 50 Hz
Potencia	45 W
Velocidades	3 (I = baja, II = media, III = alta)
Oscilación	Sí, con botón de oscilación
Ajuste de altura	Sí, tubo extensible con ajuste
Rejilla de protección	Frontal y posterior, con anillo de refuerzo
Material de las aspas	Plástico
Material de la rejilla	Metal con recubrimiento
Base	Dos pies de soporte con tubo central
Inclinación del cabezal	Ajustable hacia adelante y atrás
Limpieza	Paño suave ligeramente húmedo; no sumergir en agua
Seguridad	No usar con las manos mojadas, no introducir objetos por la rejilla
Reciclaje	No desechar con residuos domésticos, reciclar en puntos autorizados

Preguntas frecuentes - ORSF 40 C1 Orima

¿Cómo montar el ventilador Orima ORSF 40 C1?

El montaje incluye: unir los pies de soporte con los tornillos, colocar el tubo de soporte y los pies, ajustar la altura con el tubo extensible, montar la rejilla posterior y el anillo de refuerzo, colocar las aspas y la rejilla frontal, y cerrar las grapas. Consulte el manual de usuario para los pasos detallados.

¿Cómo limpiar el ventilador?

Desconecte siempre el ventilador antes de limpiarlo. Nunca lo sumerja en agua ni use productos abrasivos como bencina o gasolina. Para limpiar las aspas, retire la rejilla frontal, desenrosque el tornillo de las aspas, límpielas con un paño suave ligeramente húmedo y séquelas antes de volver a montar.

¿Qué velocidades tiene el ventilador?

El ventilador tiene 3 velocidades: I (baja), II (media) y III (alta). Se seleccionan mediante los botones 0/I/II/III en la base.

¿Cómo ajustar la altura del ventilador?

Para ajustar la altura, desatornille el ajuste de altura (giro antihorario), estire el tubo extensible hasta la altura deseada y vuelva a apretar el ajuste (giro horario). Asegúrese de que el tubo quede firme.

¿Cómo activar la oscilación?

Presione el botón de oscilación (parte superior del motor) para que el ventilador oscile de un lado a otro. Para fijar la dirección, tire del botón hacia arriba.

¿Qué hacer si el cable de alimentación se daña?

Si el cable de alimentación está dañado, debe ser sustituido por un técnico calificado para evitar riesgos eléctricos. No intente repararlo usted mismo.

¿Se puede usar el ventilador en exteriores?

No, este ventilador está diseñado solo para uso en interiores (habitaciones y oficinas), excepto baños. No debe usarse al aire libre ni para fines industriales o comerciales.

¿Cómo guardar el ventilador cuando no se usa?

Desconecte el cable, limpie el ventilador y guárdelo en un lugar seco y sin polvo. Puede desmontar las rejillas y aspas si necesita ahorrar espacio. Mantenga los embalajes fuera del alcance de los niños.

¿Qué hacer si el ventilador no funciona?

Verifique que esté correctamente conectado a la toma de corriente y que el cable no esté dañado. Pruebe las velocidades. Si sigue sin funcionar, consulte a un técnico especializado; no intente abrirlo usted mismo.

¿Es seguro para niños?

Este aparato no debe ser manipulado por niños ni por personas que requieran supervisión. Siempre supervise su uso y mantenga el ventilador fuera del alcance de los niños cuando esté en funcionamiento. La rejilla de protección debe estar siempre colocada.

MANUAL DE USUARIO ORSF 40 C1 Orima

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

- Lea atentamente todas las instrucciones pues contienen informaciones importantes sobre la seguridad, instalación, utilización y mantenimiento del aparato.

- Después de la remoción de los productos de embalaje del producto, certifíquese que este está en perfectas condiciones y que no muestra cualesquier señales de daños.

- Mantenga todos los productos de embalaje fuera del alcance de los niños.

- Este aparato no debe ser manoseado por niños y/o por personas que requieran cuidados especiales. Nunca deje el aparato sin vigilancia, especialmente durante su utilización.

- Este aparato sólo debe ser utilizado para los fines indicados en este manual - ventilación de cuartos y otras divisiones de la casa y/o oficina, con la excepción de casas de baño. No debe ser utilizado para fines industriales y/o comerciales, ni al aire libre.

- Nunca use el ventilador con las manos mojadas o húmedas, sobre una superficie húmeda o aún si el aparato estuviera mojado.

- Nunca toque en la tomada con las manos mojadas o húmedas.

- Nunca estire por el cabo de alimentación para retirar la ficha de la tomada.

- Tenga atención a la posición en que el cable de alimentación se encuentra, pues podrá tropezar.

- Retire primero la ficha de la tomada antes de iniciar cualquier tipo de limpieza mantenimiento.

- Cualquier reparación que sea necesaria debido a avería en el aparato sólo debe ser efectuada por un técnico especializado. NUNCA INTENTE NOTAR EL APARATO POR

INICIATIVA PROPIA, pues podrá incurrir en la pérdida de la garantía, así como sufrir daños personales.

- Si el cable de alimentación o la tomada se quedaren damnificados, estos deberán ser sustituidos a través de la intervención de un técnico especializado.

- Nunca introduzca agua en el aparato o en la tomada, o mismo noutro líquido. Si esta situación acontezca accidentalmente, desconecte el aparato inmediatamente y solicite la observación de un técnico especializado. Lo no respeto a este alerta, podrá provocar un choque eléctrico fatal al usuario!

- No utilice el aparato si este caerse o quedarse damnificado, así como si el cable de alimentación o la ficha se quedaren damnificados. En caso de avería, entregue el aparato a un técnico especializado para observación o reparación se necesario.

• Si utilizar un cable de extensión, este deberá ser apropiado para el consumo de energía del aparato. De lo contrario, podrá ocurrir un sobreaquecimiento al cabo de extensión y/o a la ficha.
• Retire siempre la ficha de la tomada si el aparato que no estuviera a ser utilizado o antes de proceder a la su limpieza.
• Desconecte el aparato antes de retirar la ficha de la tomada.
• Certifíquese que la corriente eléctrica corresponde a aquella indicada en la etiqueta energética.

INFORMACIONES ESPECIALES DE SEGURIDAD

• La rejilla de protección deberá estar presa durante la utilización del ventilador. La rejilla de protección nunca deberá ser cubierta durante la utilización del ventilador.
• Nunca introduzca objetos o los dedos a través de la rejilla del aparato. Podrá causar daños al aparato, así como sufrir daños físicos.

ANTES DE LA PRIMERA UTILIZACIÓN

• Retire todos los embalajes
• Limpie el aparato antes de la primera utilización, conforme mencionado en "Limpieza y Mantenimiento".

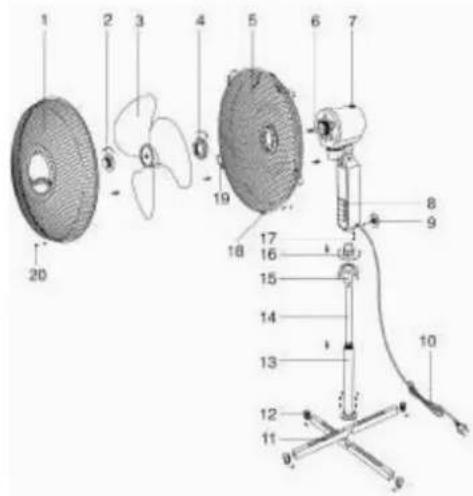

DESCRIPCIÓN DEL APARATO

1. Rejilla de protección frontal
2. Cerda de refuerzo
3. Lámina
4. Anillo de refuerzo
5. rejilla de protección posterior
6. Pino del motor
7. Botón de oscilación
8. Botón conectar/desconectar (ON/OFF)
9. Tornillo
10. Cable de alimentación
    11 y 12. Pies de soporte
11. Tubo de soporte
12. Tubo extensible
13. Capa
14. Ajuste de la altura
15. Cerda
16. Gancho de refuerzo
17. Grapa retentor
18. Tornillo de refuerzo

MONTAJE DEL VENTILADOR

• Desatornille los tornillos en ambas partes del pie de soporte (11) y colóquelas juntas y cruzadas.
• Monte el tubo de soporte (13) en el pie de soporte y apriete el pie de soporte con los 4 tornillos colocados anteriormente.
• Encaje los cuatro pies (12) en el fin del pie de soporte.
• Desatornille el ajuste de la altura (16), en el sentido anti-horario, de la rosca en el pie de soporte y deslice la capa (15) sobre la conexión del pie de soporte y del tubo de soporte.
• Aparafuse el ajuste de altura en el cabo de soporte, estire el tubo extensible (14) hasta al tamaño deseado y apriete el ajuste de altura.
• Desatornille el tornillo (9) y verifique que la cerda (17) está montada del lado de dentro. Enseguida, monte la parte de encima del aparato en el tubo extensible. Apriete el tornillo (9) en el sentido horario.
• Desprenda el anillo de refuerzo (4) en el sentido anti-horario para "LOOSEN" (Desapertado) de la rosca en la cabeza de la ventoinha. Monte la rejilla de protección posterior (5) en la cabeza del ventoinha, de forma que el orificio en la riba de la rejilla de protección me quede verticalmente para bajo y la parte angosta que ensambla en el anillo de metal me quede por encima de las dos engranajes.
• Aparafuse el anillo de refuerzo en el sentido horario para "TIGHTEN" (Apretado) en la rosca.
• Deslice el escudo de la lámina (3) por encima del pino del motor (6) y refuero aparafusando la cerda del refuerzo para "TIGHTEN" en la rosca.
• Enseguida, deslice la rejilla de protección frontal (1) en el gancho de refuerzo (18) y cierre las grapas de refuerzo (19) en la cesta de protección posterior.
• Pase el tornillo de refuerzo (20) a través de los agujeros de las rejillas de protección y refuerce con la cerda apropiada.

UTILIZACIÓN DEL VENTILADOR

• Conecte el cable de alimentación (10) la una tomada apropiada.
• Escoja la velocidad deseada presionando los botones 0/I/II/III (8).

$$ 0 = \text { Desconectado } $$

$$ I = B a j a \text { velocidad } $$

$$ \text { II } = \text { Velocidad media } $$

$$ \text { III } = \text { Alta velocidad } $$

• La inclinación de la cabeza del ventilador puede ser ajustada empujando la cabeza para el frente y para tras. La cabeza del ventilador puede ser trabada en una posición, lo cual es indicado a través de un estallido oíble.
• Si desear que la cabeza del ventilador oscile durante el funcionamiento, presione el botón de oscilación (7). Si quisiera fijar la salida de aire del ventilador, estire el botón de oscilación para encima.

LIMPIEZA Y MANTENIMIENTO

• Desconecte siempre el ventilador antes de proceder a la su limpieza.
• Nunca pulverice o sumerja el ventilador en agua o noutro tipo de líquido.
• Nunca utilice materiales abrasivos, tales como bencina, gasolina u otros disolventes.
• Si las láminas necesitaran de ser limpias, retire el tornillo de refuerzo, abra las grapas retentores y retire la rejilla de protección frontal. Gire el tornillo de refuerzo para "LOOSEN" del pino de la lámina y estire la rejilla. Limpie con un paño suave y ligeramente húmedo, secando enseguida. Vuelva a montar la rejilla conforme descrito en el "Montaje del Ventilador".

Aviso: Si el cabo de alimentación quedarse damnificado, este deberá ser sustituido por un técnico calificado.

ESPECIFICACIONES

• 3 velocidades
• 40 cm
• Voltaje y Potencia: 230V - 50Hz 45W

INSTRUCCIONES DE RECICLAJE

CE

Este producto no debe destruirse junto con los desperdicios domésticos.

Por favor, recíclelo en los lugares apropiados.

Póngase en contacto con las autoridades locales, para solicitar instrucciones sobre el reciclaje del electrodoméstico.

INSTRUCTION FOR INSTALLING STAND FAN
