ORSF 40 C1 - Ventilador Orima - Manual de utilização gratuito

Tipo de produto	Ventilador de pé
Marca	Orima
Modelo	ORSF 40 C1
Diâmetro das pás	40 cm
Voltagem	230 V ~ 50 Hz
Potência	45 W
Velocidades	3 (I = baixa, II = média, III = alta)
Oscilação	Sim, com botão de oscilação
Ajuste de altura	Sim, tubo extensível com ajuste
Grelha de proteção	Frontal e traseira, com anel de reforço
Material das pás	Plástico
Material da grelha	Metal com revestimento
Base	Dois pés de suporte com tubo central
Inclinação do cabeçote	Ajustável para frente e para trás
Limpeza	Pano macio ligeiramente úmido; não mergulhar em água
Segurança	Não usar com as mãos molhadas, não introduzir objetos pela grelha
Reciclagem	Não descartar com resíduos domésticos, reciclar em pontos autorizados

Perguntas frequentes - ORSF 40 C1 Orima

Como montar o ventilador Orima ORSF 40 C1?

A montagem inclui: unir os pés de suporte com os parafusos, colocar o tubo de suporte e os pés, ajustar a altura com o tubo extensível, montar a grelha traseira e o anel de reforço, colocar as pás e a grelha frontal, e fechar os grampos. Consulte o manual do usuário para os passos detalhados.

Como limpar o ventilador?

Desconecte sempre o ventilador antes de limpá-lo. Nunca o mergulhe em água nem use produtos abrasivos como benzina ou gasolina. Para limpar as pás, retire a grelha frontal, desparafuse o parafuso das pás, limpe-as com um pano macio ligeiramente úmido e seque-as antes de remontar.

Que velocidades tem o ventilador?

O ventilador tem 3 velocidades: I (baixa), II (média) e III (alta). São selecionadas mediante os botões 0/I/II/III na base.

Como ajustar a altura do ventilador?

Para ajustar a altura, desaparafuse o ajuste de altura (giro anti-horário), estique o tubo extensível até a altura desejada e aperte novamente o ajuste (giro horário). Certifique-se de que o tubo fique firme.

Como ativar a oscilação?

Pressione o botão de oscilação (parte superior do motor) para que o ventilador oscile de um lado para o outro. Para fixar a direção, puxe o botão para cima.

O que fazer se o cabo de alimentação for danificado?

Se o cabo de alimentação estiver danificado, deve ser substituído por um técnico qualificado para evitar riscos elétricos. Não tente repará-lo você mesmo.

Pode-se usar o ventilador em exteriores?

Não, este ventilador foi projetado apenas para uso em interiores (quartos e escritórios), exceto banheiros. Não deve ser usado ao ar livre nem para fins industriais ou comerciais.

Como guardar o ventilador quando não está em uso?

Desconecte o cabo, limpe o ventilador e guarde-o em um local seco e sem poeira. Pode desmontar as grelhas e pás se precisar economizar espaço. Mantenha as embalagens fora do alcance das crianças.

O que fazer se o ventilador não funcionar?

Verifique se está corretamente conectado à tomada e se o cabo não está danificado. Teste as velocidades. Se continuar sem funcionar, consulte um técnico especializado; não tente abri-lo você mesmo.

É seguro para crianças?

Este aparelho não deve ser manipulado por crianças nem por pessoas que necessitem de supervisão. Sempre supervisione seu uso e mantenha o ventilador fora do alcance das crianças quando estiver em funcionamento. A grelha de proteção deve estar sempre colocada.

MANUAL DE UTILIZADOR ORSF 40 C1 Orima

Mais qualidade na sua vida!

Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.

SERVIÇO DE APOIO A CLIENTES

Apoio ao Cliente: ([phone]

email: [e-mail]

Assistência Pós-Venda: ([phone]

email: [e-mail]

www.orima.pt

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

• Leia atentamente todas as instruções pois contêm informações importantes sobre a segurança, instalação, utilização e manutenção do aparelho.
• Após a remoção dos produtos de embalagem do produto, certifique-se que este está em perfeitas condições e que não mostra quaisquer sinais de danos.
• Mantenha todos os produtos de embalagem fora do alcance das crianças.
• Este aparelho não deve ser manuseado por crianças e/ou por pessoas que requeiram cuidados especiais. Nunca deixe o aparelho sem vigilância, especialmente durante a sua utilização.
• Este aparelho só deve ser utilizado para os fins indicados neste manual – ventilação de quartos e outras divisões da casa e/ou escritório, com a excepção de casas de banho.

Não deve ser utilizado para fins industriais e/ou comerciais, nem ao ar livre.

• Nunca use a ventoinha com as mãos molhadas ou húmidas, sobre uma superfície húmida ou mesmo se o aparelho estiver molhado.
• Nunca toque na tomada com as mãos molhadas ou húmidas.
• Nunca puxe pelo cabo de alimentação para retirar a ficha da tomada.
• Tenha atenção à posição em que o cabo de alimentação se encontra, pois poderá tropeçar.
• Retire primeiro a ficha da tomada antes de iniciar qualquer tipo de limpeza ou manutenção.
• Qualquer reparação que seja necessária devido a avaria no aparelho só deve ser efectuada por um técnico especializado. NUNCA TENTE REPARAR O APARELHO POR

INICIATIVA PRÓPRIA, pois poderá incorrer na perda da garantia, bem como sofrer danos pessoais.

• Se o cabo de alimentação ou a tomada ficarem danificados, estes deverão ser substituídos através da intervenção de um técnico especializado.
• Nunca introduza água no aparelho ou na tomada, ou mesmo noutro líquido. Caso esta situação aconteça acidentalmente, desligue o aparelho imediatamente e solicite a observação de um técnico especializado. O desrespeito a este alerta, poderá

provocar um choque eléctrico fatal ao utilizador!

- Não utilize o aparelho se este cair ou ficar danificado, bem como se o cabo de alimentação ou a ficha ficarem danificados. Em caso de avaria, entregue o aparelho a um técnico especializado para observação ou reparação se necessário.

• Se utilizar um cabo de extensão, este deverá ser apropriado para o consumo de energia do aparelho. Caso contrário, poderá ocorrer um sobreaquecimento ao cabo de extensão e/ou à ficha.
• Retire sempre a ficha da tomada se o aparelho não estiver a ser utilizado ou antes de proceder à sua limpeza.
• Desligue o aparelho antes de retirar a ficha da tomada.
• Certifique-se que a corrente eléctrica corresponde àquela indicada na etiqueta energética.

INFORMAÇÕES ESPECIAIS DE SEGURANÇA

• A grelha de protecção deverá estar presa durante a utilização da ventoinha. A grelha de protecção nunca deverá ser coberta durante a utilização da ventoinha.
• Nunca introduza objectos ou os dedos através da grelha do aparelho. Poderá causar danos ao aparelho, bem como sofrer danos físicos.

ANTES DA PRIMEIRA UTILIZAÇÃO

• Retire todas as embalagens
• Limpe o aparelho antes da primeira utilização, conforme mencionado em "Limpeza e Manutenção".

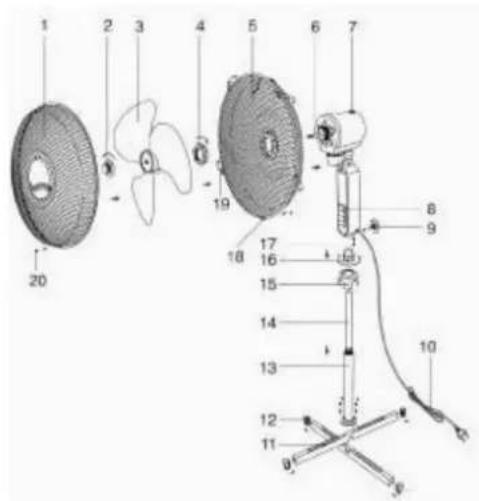

DESCRIÇÃO DO APARELHO

1. Grelha de protecção frontal
2. Porca de reforço
3. Lâmina
4. Anel de reforço
5. Grelha de protecção posterior
6. Pino do motor
7. Botão de oscilação
8. Botão ligar/desligar (ON/OFF)
9. Parafuso
10. Cabo de alimentação
    11 e 12. Pés de suporte
11. Tubo de suporte
12. Tubo extensível
13. Capa
14. Ajuste da altura
15. Porca
16. Gancho de reforço
17. Grampo retentor
18. Parafuso de reforço

MONTAGEM DA VENTOINHA

• Desaparafuse os parafusos em ambas as partes do pé de suporte (11) e coloque-as juntas e cruzadas.
• Monte o tubo de suporte (13) no pé de suporte e aperte o pé de suporte com os 4 parafusos colocados anteriormente.
• Encaixe os quatro pés (12) no fim do pé de suporte.
• Desaparafuse o ajuste da altura (16), no sentido anti-horário, da rosca no pé de suporte e deslize a capa (15) sobre a conexão do pé de suporte e do tubo de suporte.
• Aparafuse o ajuste de altura no cabo de suporte, puxe o tubo extensível (14) até ao tamanho desejado e aperte o ajuste de altura.
• Desaparafuse o parafuso (9) e verifique que a porca (17) está montada do lado de dentro. Em seguida, monte a parte de cima do aparelho no tubo extensível. Aperte o parafuso (9) no sentido horário.
• Desprenda o anel de reforço (4) no sentido anti-horário para "LOOSEN" (Desapertado) da rosca na cabeça da ventoinha. Monte a grelha de protecção posterior (5) na cabeça do ventoinha, de forma que o orifício na beira da grelha de protecção fique verticalmente para baixo e a parte estreita que encaixa no anel de metal fique acima das duas engrenagens.
• Aparafuse o anel de reforço no sentido horário para "TIGHTEN" (Apertado) na rosca.
• Deslize o escudo da lâmina (3) por cima do pino do motor (6) e reforce aparafusando a porca do reforço para "TIGHTEN" na rosca.
• Em seguida, deslize a grelha de protecção frontal (1) no gancho de reforço (18) e feche os grampos de reforço (19) na cesta de protecção posterior.
• Passe o parafuso de reforço (20) através dos buracos das grelhas de protecção e reforce com a porca apropriada.

UTILIZAÇÃO DA VENTOINHA

• Ligue o cabo de alimentação (10) a uma tomada apropriada.
• Escolha a velocidade desejada pressionando os botões 0/I/II/III (8).

$$ 0 = \text { Desligado } $$

$$ I = \text { Baixa velocidade } $$

$$ \mathrm{II} = \text { Velocidade média } $$

$$ \text { III } = \text { Alta velocidade } $$

- A inclinação da cabeça da ventoinha pode ser ajustada empurrando a cabeça para a frente e para trás. A cabeça da ventoinha pode ser travada numa posição, o qual é indicado através de um estalido audível.

- Se desejar que a cabeça da ventoinha oscile durante o funcionamento, pressione o botão de oscilação (7). Se quiser fixar a saída de ar da ventoinha, puxe o botão de oscilação para cima.

LIMPEZA E MANUTENÇÃO

• Desligue sempre a ventoinha antes de proceder à sua limpeza.
• Nunca pulverize ou submerja a ventoinha em água ou noutro tipo de líquido.
• Nunca utilize materiais abrasivos, tais como benzina, gasolina ou outros solventes.
• Se as lâminas precisarem de ser limpas, retire o parafuso de reforço, abra os grampos retentores e retire a grelha de protecção frontal. Gire o parafuso de reforço para "LOOSEN" do pino da lâmina e puxe a grelha. Limpe com um pano suave e ligeiramente húmido, secando em seguida. Volte a montar a grelha conforme descrito na "Montagem da Ventoinha".

Aviso: Se o cabo de alimentação ficar danificado, este deverá ser substituído por um técnico qualificado.

ESPECIFICAÇÕES

• 3 velocidades
• 40 cm
• Voltagem e Potência: 230V - 50Hz 45W

INSTRUÇÕES DE RECICLAGEM

CE

Este produto não deve ser destruído junto do lixo doméstico.

Por favor, recicle-o nos locais apropriados.

Contacte as autoridades locais, de modo a solicitar instruções para a reciclagem do electrodoméstico.
