MANUAL DE USUARIO ORTF 40 C Orima

LIBRO DE INSTRUCCIONES

ES Gracias por haber adquirido este produto ORIMA. Por favor lea atentamente este manual antes de empezar a usar el aparato.

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

- Lea atentamente todas las instrucciones pues contienen informaciones importantes sobre la seguridad, instalación, utilización y mantenimiento del aparato.

- Después de la remoción de los productos de embalaje del producto, certifíquese que este está en perfectas condiciones y que no muestra cualesquier señales de daños.

- Mantenga todos los productos de embalaje fuera del alcance de los niños.

- Este aparato no debe ser manoseado por niños y/o por personas que requieran cuidados especiales. Nunca deje el aparato sin vigilancia, especialmente durante su utilización.

- Este aparato sólo debe ser utilizado para los fines indicados en este manual - ventilación de cuartos y otras divisiones de la casa y/o oficina, con la excepción de casas de baño. No debe ser utilizado para fines industriales y/o comerciales, ni al aire libre.

- Nunca use el ventilador con las manos mojadas o húmedas, sobre una superficie húmeda o aún si el aparato estuviera mojado.

- Nunca toque en la tomada con las manos mojadas o húmedas.

- Nunca estire por el cabo de alimentación para retirar la ficha de la tomada.

- Tenga atención a la posición en que el cable de alimentación se encuentra, pues podrá tropezar.

- Retire primero la ficha de la tomada antes de iniciar cualquier tipo de limpieza mantenimiento.

- Cualquier reparación que sea necesaria debido a avería en el aparato sólo debe ser efectuada por un técnico especializado. NUNCA INTENTE NOTAR EL APARATO POR

INICIATIVA PROPIA, pues podrá incurrir en la pérdida de la garantía, así como sufrir daños personales.

- Si el cable de alimentación o la tomada se quedaren damnificados, estos deberán ser sustituidos a través de la intervención de un técnico especializado.

- Nunca introduzca agua en el aparato o en la tomada, o mismo noutro líquido. Si esta situación acontezca accidentalmente, desconecte el aparato inmediatamente y solicite la observación de un técnico especializado. Lo no respeto a este alerta, podrá provocar un choque eléctrico fatal al usuario!

- No utilice el aparato si este caerse o quedarse damnificado, así como si el cable de alimentación o la ficha se quedaren damnificados. En caso de avería, entregue el aparato a un técnico especializado para observación o reparación se necesario.

• Si utilizar un cable de extensión, este deberá ser apropiado para el consumo de energía del aparato. De lo contrario, podrá ocurrir un sobreaquecimiento al cabo de extensión y/o a la ficha.
• Retire siempre la ficha de la tomada si el aparato que no estuviera a ser utilizado o antes de proceder a la su limpieza.
• Desconecte el aparato antes de retirar la ficha de la tomada.
• Certifíquese que la corriente eléctrica corresponde a aquella indicada en la etiqueta energética.

INFORMACIONES ESPECIALES DE SEGURIDAD

• La rejilla de protección deberá estar presa durante la utilización del ventilador. La rejilla de protección nunca deberá ser cubierta durante la utilización del ventilador.
• Nunca introduzca objetos o los dedos a través de la rejilla del aparato. Podrá causar daños al aparato, así como sufrir daños físicos.

ANTES DE LA PRIMERA UTILIZACIÓN

• Retire todos los embalajes
• Limpie el aparato antes de la primera utilización, conforme mencionado en "Limpieza y Mantenimiento".

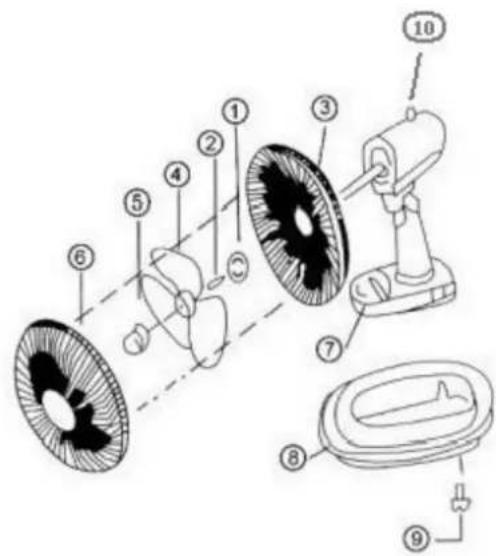

DESCRIPCIÓN DEL APARATO

1. Anillo de retención de la rejilla
2. Manguito PVC
3. Rejilla trasera
4. Laminas del ventilador
5. Anillo de retención de las laminas
6. Rejilla frontal
7. Terminal de bloqueo
8. Base
9. Tornillo
10. Botón de oscilación

MONTAJE DE LA BASE DEL VENTILADOR

Los ventiladores son suministrados con una base en la matriz de soporte separada, que tiene que ser ensamblada en la base del ventilador antes de este ser utilizado. Posicione el soporte en las grapas de bloqueo existentes en la matriz y fijelo en su debido lugar.

Certifíquese de que el soporte se quedó fijo en su debida posición en la base del ventilador e introduzca el tornillo retentor (suministrado) en el agujero céntrico en la parte inferior de la base. No apriete en demasia.

MONTAJE DE LAS LAMINAS DEL VENTILADOR Y REJILLAS DE PROTECCIÓN

1. Desatornille el anillo retentor de las láminas del ventilador del eje del motor, rodándolo en el sentido de los punteros del reloj.
2. Desatornille el anillo retentor de la rejilla de protección frontal del involucro del motor, rodándolo en el sentido contrario a los punteros del reloj.
3. Posicione la rejilla de protección posterior frente al involucro del motor con a coge para encima, certificándose de que las estacas de localización del involucro del motor se encuentran debidamente ensambladas en los agujeros existentes en la rejilla de protección.
4. Aparafuse el anillo retentor de la rejilla de protección en la haste del involucro del motor, rodándolo en el sentido de los punteros del reloj y apriételo firmemente.
5. Retire la manga de PVC en el eje del motor.
6. Coloque las láminas del ventilador en el eje del motor, haciendo corresponder la ranura existente en la parte de tras de la lámina en el pino de conexión que pasa a través del eje del motor.
7. Aparafuse el botón retentor de las láminas del ventilador en el eje del motor, rodándolo en el sentido contrario a los punteros del reloj y, aparafuse-el firmemente en la parte delantera de las láminas.
8. Posicione la rejilla de protección frontal frente a la rejilla de protección posterior, de manera la que los agujeros de los rebordos nos cuáles se pueden ensamblar una cerda y tornillos pequeños, se encuentran alineados.
9. Mueva las grapas retentores de la rejilla de protección para su debida posición, certificándose que estos se encuentran debidamente ensamblados en el rebordo de la rejilla de protección.
10. Aparafuse completamente la cerda y tornillo pequeños que pasan a través del rebordo de la rejilla de protección.

UTILIZACIÓN DEL VENTILADOR

• Conecte el cable de alimentación a una tomada apropiada.
• Escoja la velocidad deseada presionando los botones 0/1/2/3.

0 = Desconectado
1 = Baja velocidad
2= Velocidad media
3 = Alta velocidad

• Para activar/desactivar la función de oscilación de la cabeza, presione el botón de activación para encima o para bajo.
• Incline la cabeza para encima o para bajo hasta ella estar en su debida posición. El ventilador posee un mecanismo de bloqueo que irá a mantener la cabeza en la posición deseada.

LIMPIEZA Y MANTENIMIENTO

• Desconecte siempre el ventilador antes de proceder a la su limpieza.
• Nunca pulverice o sumerja el ventilador en agua o noutro tipo de líquido.
• Nunca utilice materiales abrasivos, tales como bencina, gasolina u otros disolventes.
• Si las láminas necesitaran de ser limpias, invierta la orden de montaje. Limpie con un paño suave y ligeramente húmedo, secando enseguida. Vuelva a montar la rejilla conforme descrito en el "Montaje del Ventilador".

Aviso: Si el cable de alimentación quedarse damnificado, este deberá ser sustituido por un técnico calificado.

ESPECIFICACIONES

• 3 velocidades
• 40 cm
• Voltaje y Potencia: 230V - 50Hz 45W

INSTRUCCIONES DE RECICLAJE

Este producto no debe destruirse junto con los desperdicios domésticos.

Por favor, recíclelo en los lugares apropiados.

Póngase en contacto con las autoridades locales, para solicitar instrucciones sobre el reciclaje del electrodoméstico.
