MANUAL DE USUARIO KEH-P4020 PIONEER

Ecoute de la radio SOURCE.

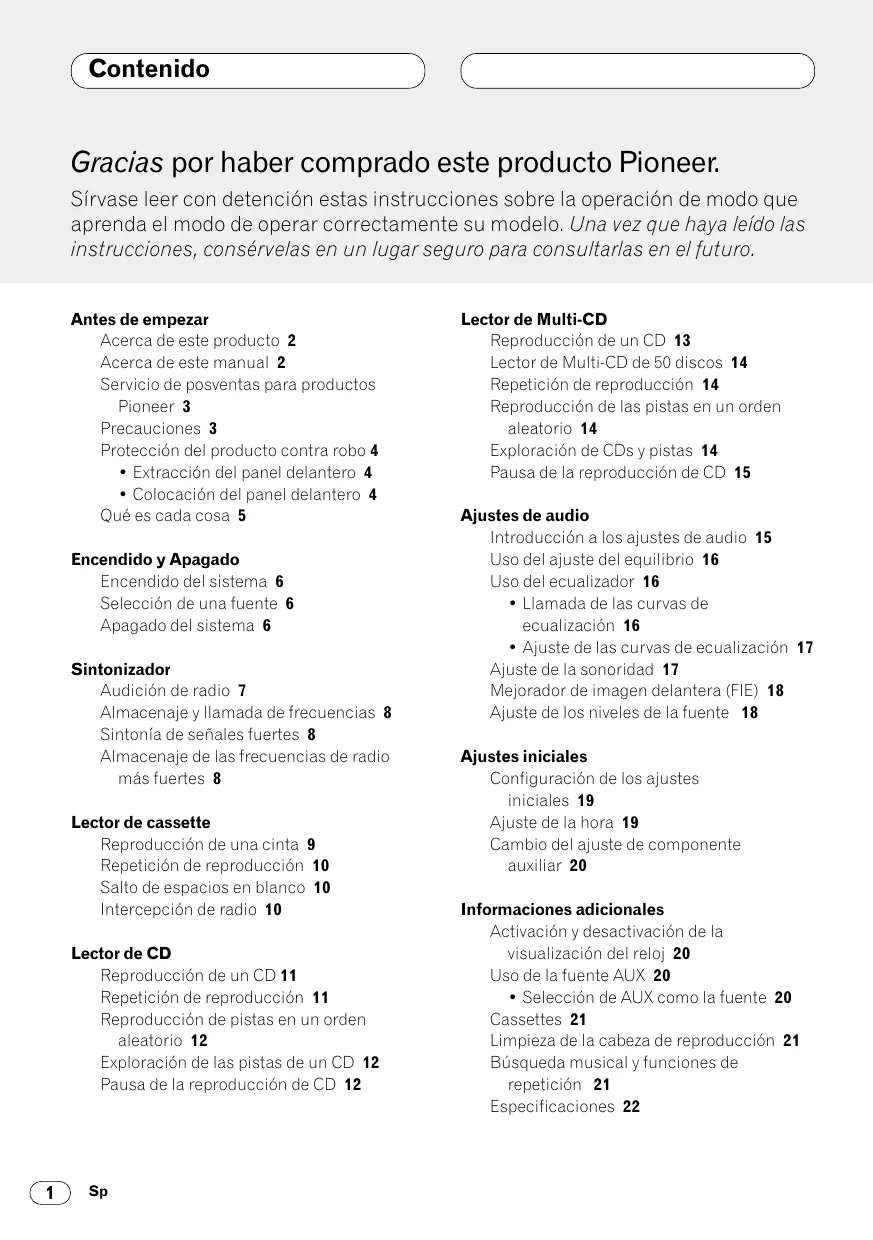

Gracias por haber comprado este producto Pioneer. Sírvase leer con detención estas instrucciones sobre la operación de modo que aprenda el modo de operar correctamente su modelo. Una vez que haya leído las instrucciones, consérvelas en un lugar seguro para consultarlas en el futuro. Antes de empezar Acerca de este producto 2 Acerca de este manual 2 Servicio de posventas para productos Pioneer 3 Precauciones 3 Protección del producto contra robo 4

• Extracción del panel delantero 4
• Colocación del panel delantero 4 Qué es cada cosa 5 Encendido y Apagado Encendido del sistema 6 Selección de una fuente 6 Apagado del sistema 6 Sintonizador Audición de radio 7 Almacenaje y llamada de frecuencias 8 Sintonía de señales fuertes 8 Almacenaje de las frecuencias de radio más fuertes 8 Lector de cassette Reproducción de una cinta 9 Repetición de reproducción 10 Salto de espacios en blanco 10 Intercepción de radio 10 Lector de CD Reproducción de un CD 11 Repetición de reproducción 11 Reproducción de pistas en un orden aleatorio 12 Exploración de las pistas de un CD 12 Pausa de la reproducción de CD 12

Lector de Multi-CD Reproducción de un CD 13 Lector de Multi-CD de 50 discos 14 Repetición de reproducción 14 Reproducción de las pistas en un orden aleatorio 14 Exploración de CDs y pistas 14 Pausa de la reproducción de CD 15 Ajustes de audio Introducción a los ajustes de audio 15 Uso del ajuste del equilibrio 16 Uso del ecualizador 16

• Llamada de las curvas de ecualización 16
• Ajuste de las curvas de ecualización 17 Ajuste de la sonoridad 17 Mejorador de imagen delantera (FIE) 18 Ajuste de los niveles de la fuente 18 Ajustes iniciales Configuración de los ajustes iniciales 19 Ajuste de la hora 19 Cambio del ajuste de componente auxiliar 20 Informaciones adicionales Activación y desactivación de la visualización del reloj 20 Uso de la fuente AUX 20
• Selección de AUX como la fuente 20 Cassettes 21 Limpieza de la cabeza de reproducción 21 Búsqueda musical y funciones de repetición 21 Especificaciones 22 Antes de empezar Las frecuencias del sintonizador en este producto se han repartidas para uso en Norteamérica. El uso en otras áreas puede resultar en una recepción incorrecta. Este producto viene con diversas funciones sofisticadas que aseguran una recepción y operación superior. Todas las funciones han sido proyectadas para facilitar su uso al máximo, pero muchas funciones requieren explicación. El propósito de este manual de instrucciones es ayudarle a beneficiarse completamente del potencial del producto y maximizar su disfrute de audición. Se recomienda familiarizarse con las funciones y operaciones leyendo con detención el manual antes de usar el producto. Es especialmente importante leer y observar las precauciones en esta página y en otras secciones. Español Acerca de este manual English Acerca de este producto Antes de empezar Servicio de posventas para productos Pioneer Póngase en contacto con el revendedor o distribuidor donde ha comprado esta unidad para el servicio de posventas (incluyendo las condiciones de garantía) o cualquier otra información. En caso de que la información necesaria no sea disponible, póngase en contacto con las compañías enumeradas a continuación. No envíe su unidad a las compañías enumeradas a continuación para reparación sin previo contacto. U.S.A. Pioneer Electronics Service, Inc.

CUSTOMER SERVICE DEPARTMENT

P.O. Box 1760 Long Beach, CA 90801 800-421-1404 CANADA Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION DEPARTMENT

300 Allstate Parkway Markham, Ontario L3R OP2 (905) 479-4411 1-877-283-5901 Para la información de la garantía, vea la hoja de Garantía Limitada incluida con esta unidad.

• Mantenga este manual a mano como una referencia para los procedimientos de operación y precaución.
• Siempre mantenga el volumen suficientemente bajo de modo que pueda escuchar los sonidos fuera del coche.
• Proteja este producto de la humedad.
• Si se desconecta o se descarga la batería, la memoria preajustada se borrará y se debe reprogramarla. Antes de empezar El panel delantero se puede extraer de la unidad principal y se almacenar en su caja protectora proveída como una medida antirrobo.
• Mantenga el panel delantero cerrado mientras conduce el automóvil. Colocación del panel delantero Coloque de nuevo el panel delantero segurándolo verticalmente contra la unidad y encajándolo firmememente en los ganchos de montaje. English Protección del producto contra robo Español Importante Español

• Nunca presione ni agarre la pantalla y los botones con fuerza excesiva al extraer o colocar el panel delantero.
• Evite sujetar el panel delantero a impactos excesivos.
• Mantenga el panel delantero fuera del alcance de los rayos de luz del sol o alta temperaturas. Extracción del panel delantero Français 1 Presione OPEN para abrir el panel delantero. 2 Agarre el lado izquierdo del panel delantero y tire suavemente hacia fuera. Tenga cuidad en no agarrar con mucha fuerza y no dejar caer. Italiano 3 Coloque el panel delantero en su caja protectora proveída para almacenamiento seguro. Nederlands

Qué es cada cosa 1 Botón VOLUME Presione para aumentar o disminuir el volumen. 2 Botón LOCAL (syntonizador) Presione para activar o desactiar la función local. Botón PAUSE/SCAN Presione para activar o desactivar la función de pausa. Mantenga presionado durante dos segundos para activar o desactivar la función de exploración. 3 Botón BSM (syntonizador) Mantenga presionado durante dos segundos para activar o desactivar la función BSM. Botón REPEAT/RANDOM Presione para activar o desactivar la función de reproducción repetida. Mantenga presionado durante dos segundos para activar o desactivar la función de reproducción aleatoria. 4 Botón OPEN Presione para abrir el panel delantero. 5 Botón AUDIO Presione para seleccionar los diversos controles de calidad del sonido.

6 Botones 5/∞/2/3 Presione para los controles de sintonía de búsqueda manual, avance rápido, inversión y búsqueda musical. También se usan para controlar las funciones. 7 Botón LOUDNESS Presione para activar o desactivar la función de sonoridad. 8 Botón BAND Presione para seleccionar entre tres bandas FM o una banda AM y cancelar el modo de control de funciones. 9 Botones 1–6 (PRESET TUNING) Presione para la sintonía preajustada y búsqueda de número de disco cuando utilice un lector Multi-CD. 0 Botón SOURCE Esta unidad se enciende por la selección de una fuente. Presione para cambiar a través de todas las fuentes disponibles. - Botón EQ Presione para seleccionar las varias curvas del ecualizador. = Botón CLOCK Presione para activar o desactivar el visualización del reloj. Encendido y Apagado Encendido del sistema Puede seleccionar la fuente que desea escuchar. Para cambiar al reproductor de cassettes, coloque una cassette en la unidad (refiérase a la página 9). Español Presione SOURCE para seleccionar una fuente. Presione SOURCE repetidamente para cambiar entre las siguientes fuentes: Lector de CD (solamente un disco)— Sintonizador—Lector de cassette—Lector de Multi-CD—Unidad externa—AUX Español Selección de una fuente English Presione SOURCE para encender el sistema. Cuando se selecciona una fuente, la unidad se encende. Notas Français

• En los siguientes casos, la fuente sonora no cambiará: — Cuando un producto correspondiente a cada fuente no esté conectado a este sistema. — Cuando no hay una cinta cargada en el sistema. — Cuando no hay un cargador cargado en el lector de Multi-CD. — Cuando AUX (entrada externa) no está desactivada (refiérase a la página 20).
• Unidad externa refiérese a un producto Pioneer (como un disponible en el futuro) que, mientras sea incompatible como una fuente, permite el control de funciones básicas por este producto. Solamente una unidad externa se puede controlar por este producto.
• Cuando se conecta el cable azul/blanco de este producto al terminal de control de relé de antena automática del automóvil, la antena del automóvil se extiende cuando se enciende el producto. Para retraer la antena, cambie a otra fuente. Apagado del sistema Italiano Presione SOURCE durante por lo menos un segundo para apagar el sistema. Nederlands

Sintonizador 1 Presione SOURCE para seleccionar el sintonizador. Audición de radio

1 Indicador BAND Visualiza cuál banda la radio está sintonizada: AM o FM. 2 Indicador FREQUENCY Visualiza la frecuencia en que el sintonizador está sintonizado. 3 Indicador PRESET NUMBER Visualiza la emisora preajustada seleccionada. 4 Indicador STEREO () Visualiza que la frecuencia seleccionada está siendo transmitida en estéreo. 2 Utilice VOLUME para ajustar el nivel de sonido. Presione VOLUME + para aumentar el volumen, y VOLUME – para disminuir el volumen. 3 Presione BAND para seleccionar una banda. Presione BAND hasta que se visualice la banda deseada: F1, F2, F3 para FM o AM. 4 Para realizar la sintonía manual, presione 2 o 3 rápidamente. Las frecuencias se desplazan hacia arriba o hacia abajo paso por paso. 5 Para realizar la sintonía por búsqueda, presione 2 o 3 durante aproximadamente un segundo y suelte. El sintonizador explorará las frecuencias hasta que encuentre una emisora con suficiente intensidad para una buena recepción.

• Se puede cancelar la sintonía por búsqueda presionando 2 o 3 rápidamente.
• Si mantiene presionado 2 o 3, puede saltar las emisoras. La sintonía por búsqueda empieza así que se suelta el botón. Nota
• Cuando la frecuencia seleccionada está siendo transmitida en estéreo, el indicador STEREO () se ilumina.

Sintonizador Si se presiona uno de los botones PRESET TUNING, se puede fácilmente almacenar hasta seis frecuencias de emisoras para una llamada subsiguiente con la presión de un botón. 2 Cuando desee volver a la sintonía por búsqueda normal, presione LOCAL para desactivar la sintonía por búsqueda local. Almacenaje de las frecuencias de radio más fuertes La función BSM (memoria de las mejores emisoras) le permite almacenar automáticamente las seis emisoras más fuertes bajo los botones PRESET TUNING 1–6. Después de almacenadas, las emisoras más fuertes se pueden sintonizar con la presión de un botón.

• Almacenar las emisoras más fuertes con BSM puede reemplazar las emisoras almacenadas usando PRESET TUNING.

Nederlands Nota Italiano Presione BSM durante aproximadamente dos segundos para activar la función BSM. BSM comienza a destellar. Mientras BSM está destellando, las seis emisoras más fuertes se almacenan en los botones PRESET TUNING en el orden de las señales más fuertes. Cuando se completa la operación, BSM para de destellar.

• Para cancelar el proceso de almacenaje, presione BSM. Français

• Hasta 18 emisoras FM, 6 para cada una de las tres bandas FM, y 6 emisoras AM se pueden almacenar en la memoria.
• También se puede usar 5 y ∞ para llamar a las frecuencias de radio designadas a los botones PRESET TUNING. 1 Presione LOCAL para activar la sintonía por búsqueda local. La sensibilidad de búsqueda local (LOC) aparece en la pantalla. Español Notas La sintonía por búsqueda local le permite sintonizar solamente las emisoras con señales suficientemente fuertes para una buena recepción. Español Cuando encuentre una frecuencia que desea almacenar en la memoria, presione un botón PRESET TUNING hasta que el número preajustado pare de destellar. El número seleccionado destellará en el indicador PRESET NUMBER y permanecerá iluminado. La frecuencia de la emisora seleccionada ha sido almacenada en la memoria. Cuando presione el mismo botón PRESET TUNING en la próxima vez, la frecuencia de la emisora se llamará de la memoria. Sintonía de señales fuertes English Almacenaje y llamada de frecuencias

Reproducción de una cinta

1 Indicador TAPE DIRECTION Visualiza la dirección de transporte de la cinta. 2 Indicador PLAY TIME Visualiza el tiempo transcurrido del lado actual de la cinta. 1 Presione OPEN para abrir el panel delantero. La abertura para cinta aparece. 2 Coloque una cinta en la abertura para cinta. La reproducción comienza automáticamente. Abertura para cinta 4 Utilice VOLUME para ajustar el nivel de sonido. Presione VOLUME + para aumentar el volumen, y VOLUME – para disminuir el volumen. 5 Para realizar el avance rápido o retroceso, presione 2 o 3. FF o REW aparece en la pantalla.

• Para cancelar el avance rápido o retroceso y volver a la reproducción, presione BAND.
• El avance rápido o retroceso se puede cancelar presionando 2 o 3 en la misma dirección dos veces. 6 Para realizar la búsqueda musical progresiva o regresiva, presione 2 o 3 dos veces. F-MS (búsqueda musical progresiva) o R-MS (búsqueda musical regresiva) aparece en la pantalla. El lector de cassette avanzará rápidamente o retrocederá a la próxima porción en blanco precedente o subsiguiente de la cinta y comenzará la reproducción.
• Para cancelar la búsqueda musical y volver a la reproducción, presione BAND.
• La búsqueda musical se puede cancelar presionando 2 o 3 en la misma dirección dos veces. 7 Para cambiar la dirección de transporte de la cinta, presione BAND. Botón TAPE EJECT
• Se puede expulsar una cinta presionando TAPE EJECT. 3 Cierre el panel delantero.

• Después de colocar la cinta, presione SOURCE para seleccionar el lector de cassette.

• No coloque nada que no sea una cinta en la abertura para cinta.
• El indicador PLAY TIME comienza desde 00’00” en los siguientes casos: — Cuando se coloca una cinta — Cuando se cambia la dirección de transporte de la cinta — Cuando se retrocede la cinta al comienzo
• El indicador PLAY TIME no se mueve durante el avance rápido, retroceso o búsqueda musical. La reproducción repetida le permite escuchar la misma pista de nuevo. Esta función le permite escuchar a la radio durante el avance rápido/rebobinada de una cinta. 2 Presione REPEAT/RANDOM para desactivar la reproducción repetida. La pista que está siendo reproducida continuará con la reproducción y después reproducirá la próxima pista. 1 Presione 6 para activar la intercepción de radio. RI ON aparece en la pantalla. 2 Presione 6 para desactivar la intercepción de radio. RI OFF aparece en la pantalla. Español 1 Presione REPEAT/RANDOM para activar la reproducción repetida. RPT aparece en la pantalla. La pista que está siendo reproducida se reproducirá y se repetirá. English Repetición de reproducción Español Salto de espacios en blanco Esta función selecciona el avance rápido automáticamente para saltar a la próxima canción si encuentra un espacio en blanco (12 segundos o más) entre las canciones. Français 1 Presione 5 para activar la función BS. BS ON aparece en la pantalla. Los periodos de silencios largos entre las canciones se saltarán. Italiano 2 Presione 5 para desactivar la función BS. BS OFF aparece en la pantalla. La cinta completa se reproducirá. Nederlands

Lector de CD Reproducción de un CD Repetición de reproducción La reproducción repetida le permite escuchar la misma pista de nuevo.

Se puede usar este sistema para controlar un lector de CD (solamente un disco), que se vende separadamente. 1 Indicador TRACK NUMBER Visualiza la pista que está siendo reproducida actualmente. 2 Indicador PLAY TIME Visualiza el tiempo transcurrido de reproducción de la pista actual. 1 Presione SOURCE para seleccionar el lector de CD. 2 Utilice VOLUME para ajustar el nivel de sonido. Presione VOLUME + para aumentar el volumen, y VOLUME – para disminuir el volumen. 3 Para realizar el avance rápido o retroceso, mantenga presionado 2 o 3. 4 Para saltar hacia atrás o hacia adelante para otra pista, presione 2 o 3. Presionar 3 salta al inicio de la próxima pista. Presionar 2 una vez salta al inicio de la pista actual. Presionar de nuevo salta a la pista precedente. Nota

• Si el lector de CD incorporado no funciona apropiadamente, un mensaje de error como ERROR-14 puede aparecer. Consulte el manual de instrucciones del lector de CD.

1 Presione REPEAT/RANDOM para activar la reproducción repetida. RPT aparece en la pantalla. La pista que está siendo reproducida se reproducirá y se repetirá. 2 Presione REPEAT/RANDOM para desactivar la reproducción repetida. La pista que está siendo reproducida continuará con la reproducción y después reproducirá la próxima pista. Nota

• Si no se realiza una búsqueda musical o avance rápido/retroceso, la reproducción repetida se cancela automáticamente. Lector de CD La reproducción aleatoria le permite reproducir las pistas en el CD en un orden aleatorio. 2 Presione REPEAT/RANDOM durante aproximadamente dos segundos para desactivar la reproducción aleatoria. La reproducción de las pistas continuará en el orden normal. La pausa le permite parar temporalmente la reproducción del CD. 1 Presione PAUSE/SCAN para activar la pausa. PAUSE aparece en la pantalla. La reproducción de la pista actual se detiene. 2 Presione PAUSE/SCAN para desactivar la pausa. La reproducción continuará desde el mismo punto donde la pausa ha sido activada. Español 1 Presione REPEAT/RANDOM durante aproximadamente dos segundos para activar la reproducción aleatoria. RDM aparece en la pantalla. Las pistas se reproducirán en un orden aleatorio. Pausa de la reproducción de CD English Reproducción de pistas en un orden aleatorio Español Exploración de las pistas de un

Français La reproducción con exploración le permite escuchar los primeros 10 segundos de cada pista de un CD. Italiano 1 Presione PAUSE/SCAN durante aproximadamente dos segundos para activar la reproducción con exploración. SCAN aparece en la pantalla. Los primeros 10 segundos de cada pista se reproducirán. 2 Cuando encuentre la pista deseada, presione PAUSE/SCAN durante aproximadamente dos segundos para desactivar la reproducción con exploración. La reproducción de la pista continuará. Nederlands Nota

• En el término de la exploración de un CD, la reproducción normal de las pistas comenzará de nuevo.

Lector de Multi-CD 1 Presione SOURCE para seleccionar el lector de Multi-CD. Reproducción de un CD 2 Utilice VOLUME para ajustar el nivel de sonido. Presione VOLUME + para aumentar el volumen, y VOLUME – para disminuir el volumen.

Se puede usar este sistema para controlar un lector de Multi-CD, que se vende separadamente. 1 Indicador TRACK NUMBER Visualiza la pista que está siendo reproducida actualmente. 2 Indicador PLAY TIME Visualiza el tiempo transcurrido de reproducción de la pista actual. 3 Indicador DISC NUMBER Visualiza el disco que está siendo reproducido actualmente. 3 Seleccione un disco con los botones 1 a 6. Para discos localizados en 1 a 6, presione el botón numérico correspondiente. Si se desea seleccionar un disco localizado en 7 a 12, presione el número (tal como 1 para 7) hasta que el número del disco aparezca en la pantalla.

• También se puede seleccionar un disco consecutivamente presionando 5/∞. 4 Para realizar el avance rápido o retroceso, mantenga presionado 2 o 3. 5 Para saltar hacia atrás o hacia adelante para otra pista, presione 2 o 3. Presionar 3 salta al inicio de la próxima pista. Presionar 2 una vez salta al inicio de la pista actual. Presionar de nuevo salta a la pista precedente. Notas
• Mientras el lector de Multi-CD realiza las operaciones preparatorias, se visualiza READY.
• Si el lector de Multi-CD no funciona apropiadamente, un mensaje de error como ERROR-14 puede aparecer. Consulte el manual de instrucciones del lector de Multi-CD.
• Si no hay discos en el cargador de CD del lector de Multi-CD, se visualiza NO DISC.

Lector de Multi-CD Lector de Multi-CD de 50 discos Hay tres gamas de repetición para el lector de Multi-CD: la repetición de todos los discos en el lector de Multi-CD, la repetición de una pista, y la repetición de disco. 3 Mantenga presionado REPEAT/RANDOM durante aproximadamente dos segundos para desactivar la reproducción aleatoria. La reproducción de las pistas continuará en el orden normal.

Nederlands Mientras usa la gama de repetición DISC (repetición de disco), el comienzo de cada pista en el disco seleccionado se reproduce cerca de 10 segundos. Mientras usa la gama de repetición de todos los discos en el lector de MultiCD, el comienzo de cada pista de cada disco se reproduce cerca de 10 segundos. Italiano Exploración de CDs y pistas Français Notas

• Si se seleccionan otros discos durante la reproducción repetida, la gama de repetición cambia a la repetición de todos los discos en el lector de Multi-CD.
• Si se realiza la búsqueda musical o avance rápido/retroceso durante la repetición RPT (repetición de una pista), la gama de repetición cambia a DISC (repetición de disco). 2 Mantenga presionado REPEAT/RANDOM durante aproximadamente dos segundos para activar la reproducción aleatoria. DRDM (reproducción aleatoria de un disco) o RDM (reproducción aleatoria de un cargador) aparece en la pantalla. Las pistas se reproducirán en un orden aleatorio dentro de la gama de repetición de todos los discos en el lector de Multi-CD o repetición de disco seleccionada anteriormente. Español Presione REPEAT/RANDOM para seleccionar la gama de repetición. Presione REPEAT/RANDOM hasta que la gama de repetición deseada aparezca en la pantalla.
• No se visualiza nada — Repite todos los discos en el lector de Multi-CD
• RPT — Repite solamente la pista actual
• DISC — Repite el disco actual 1 Seleccione la gama de repetición. Consulte Repetición de reproducción en esta página. Español Repetición de reproducción La reproducción aleatoria le permite reproducir las pistas en un orden aleatorio dentro da gama de repetición, la repetición de todos los discos en el lector de Multi-CD y la repetición de disco. English Solamente las funciones descritas en este manual se soportan para los lectores de MultiCD de 50 discos. Reproducción de las pistas en un orden aleatorio

Lector de Multi-CD 1 Seleccione la gama de repetición. Consulte Repetición de reproducción en la página 14. 2 Mantenga presionado PAUSE/SCAN durante aproximadamente dos segundos para activar la reproducción con exploración. DSCN (exploración de pistas) o SCAN (exploración de discos) aparece en la pantalla. Los primeros 10 segundos de cada pista del disco actual (o la primera pista de cada disco) se reproducirán. 3 Cuando encuentre la pista (o disco) deseada(o), mantenga presionado PAUSE/SCAN durante aproximadamente dos segundos para desactivar la exploración. La reproducción de la pista (o disco) continuará. Nota

• Al término de la exploración de pistas o discos, la reproducción normal de las pistas comenzará de nuevo. Pausa de la reproducción de CD La pausa le permite parar temporalmente la reproducción del CD. 1 Presione PAUSE/SCAN para activar la pausa. PAUSE aparece en la pantalla. La reproducción de la pista actual se detiene. 2 Presione PAUSE/SCAN para desactivar la pausa. La reproducción continuará desde el mismo punto donde la pausa ha sido activada.

Introducción a los ajustes de audio

1 Visualización AUDIO Visualiza el estado de los ajustes de audio. 2 Indicador LOUD Aparece en la pantalla cuando se activa la sonoridad. Presione AUDIO para visualizar los nombres de las funciones de audio. Presione AUDIO repetidamente para cambiar entre las siguientes funciones de audio: FAD (ajuste del equilibrio)—EQ-L (ecualizador) – LOUD (sonoridad)—FIE (mejorador de imagen delantera)—SLA (ajuste de nivel de fuente)

• Cuando se selecciona el sintonizador FM como la fuente, se puede cambiar a SLA.
• Para volver a la visualización de cada fuente, presione BAND. Nota
• Si no se opera la función de audio dentro de aproximadamente 30 segundos, la pantalla vuelve automáticamente a la visualización de la fuente. Uso del ecualizador Se puede seleccionar el ajuste de potenciómetro/equilibrio que proporciona un entorno de audición ideal en todos os asientos ocupados. El ecualizador le permite ajustar la ecualización de acuerdo a las características del interior del coche. Visualización Curva de ecualización SPR-BASS Supergraves POWERFUL Potente NATURAL Natural VOCAL Vocal CUSTOM Personalizado EQ FLAT Neutro

Nederlands Presione EQ para seleccionar el ecualizador.

• Si el ecualizador ha sido ajustado previamente a una curva de ecualización diferente de POWERFUL, se visualizará el título de tal curva de ecualización seleccionada previamente, tal como SPR-BASS, NATURAL, VOCAL, CUSTOM o EQ FLAT. Italiano

• CUSTOM es una curva de ecualización que se puede ajustar.
• Cuando se selecciona EQ FLAT, no se hace ningún suplemento o corrección al sonido. Esto es útil para verificar el efecto de las curvas del ecualizador cambiándose alternativamente entre EQ FLAT y una otra curva de ecualización. Français 3 Presione 2 o 3 para ajustar el equilibrio de los altavoces izquierdos/derechos. Cuando se presiona 2 o 3, se visualiza BAL 0. Cada presión de 2 o 3 mueve el equilibrio de los altavoces izquierdos/derechos hacia la izquierda o hacia la derecha.
• BAL L9 – BAL R9 se visualiza mientras se mueve el equilibrio de los altavoces izquierdos/derechos hacia la izquierda o hacia la derecha. Hay seis curvas de ecualizadas almacenadas que se pueden llamar fácilmente a cualquier momento. A continuación se muestra la lista de las curvas de ecualización: Español 2 Presione 5 o ∞ para ajustar el equilibrio de loa altavoces delanteros/traseros. Cada presión de 5 o ∞ mueve el equilibrio de los altavoces delanteros/traseros hacia adelante o hacia atrás.
• FAD F15 – FAD R15 se visualiza mientras el equilibrio de los altavoces delanteros/traseros se mueve hacia adelante o hacia atrás.
• FAD 0 es el ajuste apropiado cuando se usan solamente dos altavoces. Llamada de las curvas de ecualización Español 1 Presione AUDIO para seleccionar FAD. Presione AUDIO hasta que FAD aparezca en la pantalla.
• Si el ajuste de equilibrio ha sido ajustado previamente, se visualiza BAL. English Uso del ajuste del equilibrio

Ajuste de las curvas de ecualización Ajuste de la sonoridad Los ajustes de la curva del ecualizador seleccionada actualmente se pueden ajustar de la manera deseada. Los ajustes de la curva del ecualizador se memorizan en CUSTOM. La sonoridad compensa las deficiencias en las gamas de sonido bajas y altas cuando se escucha en volumen bajo. 1 Presione AUDIO para seleccionar el ecualizador modo. Presione AUDIO hasta que EQ-L/EQ-M/EQ-H aparezca en la pantalla. 2 Seleccione la banda que desea para ajustar con 2 y 3. EQ-L (bajo) —EQ-M (medio) —EQ-H (alto) 3 Presione 5 o ∞ para ajustar la curva de ecualización. Cada presión de 5 o ∞ aumenta o disminuye la curva de ecualización respectivamente.

• +6 – –6 se visualiza mientras se aumenta o disminuye la curva de ecualización.
• La gama real de ajustes difiere dependiendo de la curva de ecualización seleccionada. Notas
• Si realiza ajustes cuando se selecciona una curva diferente a CUSTOM, la curva recién ajustada se reemplaza con la curva anterior. Luego, una nueva curva con CUSTOM aparece en la pantalla mientras se selecciona la curva del ecualizador.
• Se pueden crear curvas CUSTOM diferentes para fuentes diferentes.
• El lector de CD (solamente un disco) y el lector de Multi-CD se definen al mismo ajuste de ecualización automaticamente.

1 Presione AUDIO para seleccionar LOUD. Presione AUDIO hasta que LOUD aparezca en la pantalla. 2 Active o desactive LOUD con 5/∞. 3 Seleccione el nivel deseado con 2/3. LOW (bajo) —MID (medio) —HI (alto) Nota

• Es posible activar o desactivar la función LOUD presionando LOUDNESS. 1 Presione AUDIO para seleccionar FIE. Presione AUDIO hasta que FIE aparezca en la pantalla. 1 Compare el nivel de volumen del sintonizador FM con el nivel de la fuente que desea ajustar. 2 Presione AUDIO para seleccionar SLA. Presione AUDIO hasta que SLA aparezca en la pantalla. 2 Active o desactive FIE con 5/∞. 3 Seleccione la frecuencia deseada con 2/3. 100—160—250 (Hz) Notas

• Como el volumen del sintonizador FM es el control, no es posible aplicar los ajustes de nivel de fuente al sintonizador FM.
• El nivel del volumen del sintonizador AM también se puede ajustar con el ajuste de nivel de fuente. Italiano

• Después de activar la función F.I.E., seleccione el modo de potenciómetro/equilibrio en el menú de audio, y ajuste los niveles de volumen de los altavoces delanteros y traseros, hasta que se equilibren.
• Desactive la función F.I.E. cuando utilice un sistema de 2 altavoces. Notas Français 3 Presione 5 o ∞ para ajustar el volumen de la fuente. Cada presión de 5 o ∞ aumenta o disminuye el volumen de la fuente.
• SLA +4 – SLA –4 se visualiza mientras se aumenta o disminuye el volumen de la fuente. Español

• Cuando se desactiva la función F.I.E., la salida de los altavoces traseros se genera en todas las frecuencias, y no solamente suenan los graves. Reduzca el volumen antes de desactivar la función F.I.E. para evitar un aumento repentino del volumen. La función SLA (ajuste de nivel de fuente) le permite ajustar el nivel de volumen de cada fuente para evitar cambios radicales en el volumen cuando se cambia entre fuentes.
• Los ajustes se basan en el nivel de volumen del sintonizador FM, que permanece inalterado. Español La función F.I.E. (Front Image Enhancer) provee un método simple de mejorar la imagen delantera mediante el corte de la salida de las frecuencias de gama media y alta desde los altavoces traseros, limitando sus salidas a las frecuencias de gama baja. Se puede seleccionar la frecuencia que desea cortar. Ajuste de los niveles de la fuente English Mejorador de imagen delantera (FIE) Nederlands

Ajustes iniciales Configuración de los ajustes iniciales Ajuste de la hora Esto se usa para ajustar la hora en la visualización del reloj del sistema. 1 Presione AUDIO para seleccionar la hora. Presione AUDIO hasta que la hora aparezca en la pantalla. Los ajustes iniciales le permiten realizar una configuración inicial de los diferentes ajustes de este sistema. 1 Presione SOURCE y sostenga hasta que se apague el sistema. 2 Presione AUDIO y sostenga hasta que TIME aparezca en la pantalla. Presione AUDIO repetidamente para cambiar entre los siguientes ajustes: TIME—AUX Siga las siguientes instrucciones para operar cada ajuste particular.

• Para cancelar los ajustes iniciales, presione BAND.
• También se puede cancelar los ajustes iniciales presionando AUDIO hasta que se apague el sistema.

2 Seleccione los dígitos de la visualización del reloj que desea ajustar con 2/3. Presionar 2/3 cambia entre horas y minutos. HOUR—MINUTE Al seleccionar las horas o minutos de la visualización del reloj, los dígitos seleccionados destellan. 3 Ajuste la hora correcta con 5/∞. Presionar 5 aumenta los dígitos seleccionados. Presionar ∞ disminuye los dígitos seleccionados. Informaciones adicionales Cambio del ajuste de componente auxiliar Activación y desactivación de la visualización del reloj Es posible usar un componente auxiliar con este sistema. Active el ajuste de componente auxiliar cuando utilice un componente externo conectado a este sistema. Se puede activar la visualización de reloj aún cuando las fuentes están desactivadas. 2 Active o desactive AUX con 5/∞. Presionar 5/∞ cambia AUX entre activado y desactivado, y tal estado se visualiza. Français Un interconector IP-BUS-RCA tal como el CD-RB20 o CD-RB10 (vendido separadamente) le permite conectar este sistema a un componente auxiliar con salida RCA. Consulte el manual de instrucciones del interconector IP-BUS-RCA para los detalles. Español Uso de la fuente AUX Español 1 Presione AUDIO para seleccionar AUX. Presione AUDIO repetidamente hasta que AUX aparezca en la pantalla. Presione CLOCK para seleccionar la visualización del reloj. Cada presión de CLOCK activa o desactiva la visualización del reloj.

• La visualización del reloj desaparece temporalmente cuando se realizan otras operaciones, pero la indicación de la hora se visualiza de nuevo después de 25 segundos. English Ajustes iniciales Selección de AUX como la fuente Italiano Presione SOURCE para seleccionar AUX como la fuente.
• Si no se activa el ajuste auxiliar, no se puede seleccionar AUX. Consulte Cambio del ajuste de componente auxiliar en esta página para los detalles. Nederlands

Informaciones adicionales Cassettes

• Una etiqueta floja u ondulada en un cassette puede causar problemas en el mecanismo de expulsión del lector de cassette. No utilice cassettes con etiquetas flojas u onduladas.
• Cassettes con duración superior a C-90 (cintas de 90 minutos) pueden causar el atascamiento de la cinta en el lector de cassette. No utilice cintas más largas que C-90.
• Los cassettes expuestos a altas temperaturas pueden deformarse y atascar el lector de cassette. Mantenga los cassettes donde no queden expuestos a los rayos solares directos o altas temperaturas.

• Almacene los cassettes en sus cajas donde no hay el peligro de que las cintas queden sueltas o expuestas al polvo o suciedad. Limpieza de la cabeza de reproducción Si la cabeza se ensucia, la calidad de sonido se deteriora y haberá saltos del sonido y otros problemas. Cuando esto ocurra, limpie la cabeza de reproducción.

Búsqueda musical y funciones de repetición La búsqueda musical y funciones de repetición pueden no funcionar con los siguientes tipos de cintas:

• Cintas con espacio en blanco de 4 segundos o menos entre las canciones
• Cintas con diálogos u otros contenidos no musicales, con pausas que duren 4 segundos o más
• Cintas con pasajes extremamente tranquilos en la música que duren 4 segundos o más Informaciones adicionales Especificaciones Cinta .................................... Cinta de cassette compacto (C-30 – C-90) Velocidad de la cinta .......... 4,8 cm/seg. Tiempo de avance rápido/rebobinado ............................................. Aprox. 100 seg. (C-60) Lloro y trémolo .................... 0,09% (WRMS) Respuesta de frecuencia ... 30 – 16.000 Hz (±3 dB) Separación estéreo ............ 45 dB Relación de señal a ruido ... 61 dB (red IHF-A) Gama de frecuencias ......... 87,9 – 107,9 MHz Sensibilidad utilizable ........ 11 dBf (1,1 µV/75 Ω, mono, Señal/ruido: 30 dB) Umbral de silenciamiento a 50 dB ............................................. 17 dBf (2,2 µV/75 Ω, mono) Relación de señal a ruido ... 58 dB (red IHF-A) Distorsión ........................... 0,5% (a 65 dBf, 1 kHz, estéreo) Respuesta de frecuencia ... 30 – 15.000 Hz (±3 dB) Separación estéreo ............ 24 dB (a 65 dBf, 1 kHz) Selectividad ........................ 71 dB (2 ACA) Intermodulación de tres señales (Nivel de señal deseada) ... 47 dBf (Nivel de señales no deseadas: 100 dBf) Français Sintonizador AM Gama de frecuencias ......... 530 – 1.710 kHz (10 kHz) Sensibilidad utilizable ........ 20 µV (Señal/ruido: 20 dB) Selectividad ......................... 50 dB (±10 kHz) Nota
• Las especificaciones y el diseño están sujetos a posibles modificaciones sin previo aviso debido a mejoramientos. Italiano La potencia de salida continua es de 20 W por canal, mínima a 4 ohmios, ambos canales activados, 50 Hz a

15.000 Hz, con una distorsión armónica de no más del

5%. Potencia de salida máxima .... 45 W × 4 Impedancia de carga ......... 4 Ω (4 – 8 Ω permisible) Nivel de salida máxima de presalida/ impedancia de salida.......... 2,2 V/1 kΩ Ecualizador (Ecualizador de 3 bandas): (BAJO) ......................... Nivel: ±12 dB (MEDIO) ...................... Nivel: ±12 dB (ALTO) .......................... Nivel: ±12 dB Contorno de sonoridad: (BAJO) ......................... +3,5 dB (100 Hz), +3 dB (10 kHz) (MEDIO) ...................... +10 dB (100 Hz), +6,5 dB (10 kHz) (ALTO) .......................... +11 dB (100 Hz), +11 dB (10 kHz) (volumen : –30 dB) Sintonizador FM Español Audio Español Fuente de alimentación ..... 14,4 V CC (10,8 – 15,1 V permisible) Sistema de conexión a tierra ............................................. Tipo negativo Consumo de energía máximo ............................................. 8,5 A Dimensiones (An × Al × Pr): (DIN) Bastidor ............... 178 × 50 × 157 mm Cara anterior ....... 170 × 58 × 20 mm (D) Bastidor ............... 178 × 50 × 162 mm Cara anterior ....... 170 × 46 × 15 mm Peso .................................... 1,4 kg English General Nederlands
