MANUAL DE USUARIO H-11956 Uline

Lea, comprenda y siga todas las instrucciones de seguridad con cuidado.

Lea estas advertencias con cuidado. Conozca la aplicación y las limitaciones de esta bomba. No cumplir con estas advertencias podría resultar en lesiones personales graves y/o daños a la propiedad.

¡PELIGRO! Riesgo de descarga eléctrica. Desconecta y bloquee el suministro de electricidad antes de retirar la bomba vieja o al instalar o dar mantenimiento a esta bomba.

¡PELIGRO! Riesgo de descarga eléctrica. Esta bomba cuenta con un conductor y una clavija con conexión a tierra. Para disminuir el riesgo de descarga eléctrica, asegúrese de que esté conectado solo a un enchufe con conexión a tierra adecuada. Para mayor seguridad, se recomienda altamente conectar esta bomba a un tomacorriente GFCI (Interruptor de Circuito por Falla a Tierra).

¡ADVERTENCIA! La instalación de esta bomba debe cumplir con el Código de Electricidad Nacional (NEC), Código Uniforme de Plomería (UPC), Código Internacional de Plomería (IPC), además de todos los códigos y normas locales aplicables.

¡PRECAUCIÓN! No instale esta bomba en ninguna ubicación clasificada como peligrosa por el Código de Electricidad Nacional, ANSI/NFPA70.

¡PRECAUCIÓN! No utilice esta bomba para bombear fluidos inflamables o explosivos como gasolina, queroseno, etc. No utilice esta bomba en ambientes inflamables o explosivos. Utilice solo con líquidos compatibles con los materiales de los componentes de la bomba.

IADVERTENCIA! Riesgo de descarga eléctrica. Esta bomba no se ha investigado para uso en albercas o áreas marinas.

iADVERTENCIA! Riesgo de descarga eléctrica. No utilice el cable para instalar o cargar la bomba. Siempre utilice el asa. El cable podría separarse y exponer alambres que podrían causar un incendio o descarga eléctrica. Utilice el asa suministrada con la bomba para instalar y transportarla.

iADVERTENCIA! No use la bomba sin líquido. Esta bomba depende del agua para enfriarse. Usar la bomba sin líquido puede causar que se sobrecaliente y la posibilidad de quemaduras a cualquier usuario que la maneje. Usar la bomba sin líquido anulará la garantía.

iADVERTENCIA! No utilice esta bomba para agua potable. Utilice solo en aplicaciones para las cuales la bomba fue diseñada.

iADVERTENCIA! Asegúrese de que el tomacorriente esté al alcance del cable de electricidad. No utilice una extensión. Las extensiones eléctricas demasiado largas o livianas no brindarán suficiente voltaje al motor de la bomba. Más importante aún, presentan un peligro de seguridad si el aislamiento se dañara o el extremo de la conexión se cayera al agua.

¡PRECAUCIÓN! El motor de la bomba está equipado con un protector térmico de reinicio automático y podría reiniciarse inesperadamente.

CONTINUACIÓN DE SEGURIDAD

iADVERTENCIA! Esta bomba no fue diseñada para bombear descarga (salmuera) o condensado de suavizador de agua. Bombear estos líquidos podría causar daños a la bomba y anulará la garantía.

ADVERTENCIA PARA CALIFORNIA: Cancerígeno por exposición a Cloruro de Vinilo. Vea www.P65Warnings.ca.gov.

iADVERTENCIA! Mantenga las manos alejadas de las aberturas de succión y descarga. Para evitar lesiones, nunca inserte los dedos en la bomba mientras está conectada.

iADVERTENCIA! No maneje esta bomba con las manos mojadas o parado sobre superficies húmedas o sumergido en agua.

NOTA: Esta bomba no fue diseñada como bomba para cascada, charco o fuente. El uso de esta bomba para cascadas, charcos o fuentes anulará la garantía.

NOTA: Esta bomba está certificado por UL y cumple con los estándares CSA para la seguridad.

DATOS TÉCNICOS

DESCRIPCIÓN

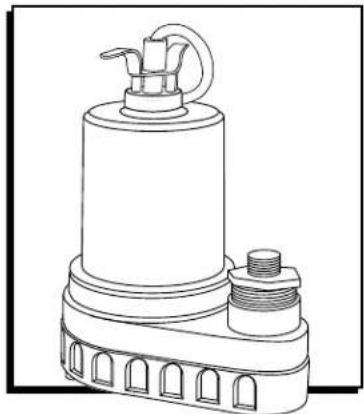

Esta bomba sumergible no automática está diseñada para retirar el agua de sótanos, huecos de ventana, tanques de reserva, etc. El motor de condensado dividido permanente está lleno de aceite y herméticamente sellado para un funcionamiento más frío. La bomba viene equipada con un cable de tres clavijas con conexión a tierra.

ESPECIFICACIONES

HP 1/2
Voltios AC de 120 Voltios
Amperios 4.9
Hz 60
Fase 1
Uso del Motor Continuo*
Circuito 15 Amp Mínimo
Tamaño de Descarga	FNPT (Rosca Hembra para Tubos) de 112 " y GHT (Rosca para Manguera de Jardín) de 3/4 " (Con Adaptador Incluido)
Manejo Máximo de Sólidos Esférico de 3/8 "
Rango de Temperatura 0^ - 49^	(32^ - 120^)
Largo del Cable 7.6^ m ( 25' )
Diámetro Mínimo del Lavabo	20 cm ( 8'' )
Construcción de la Bomba	Termóplástico
Impulsor	Acero Inoxidable
Eje de Motor	Acero Inoxidable
Sello del Eje	Carbono/Cerámica/Acero Inoxidable

*Para funcionamiento continuo, la profundidad del agua debe ser de al menos 15 cm (6") para evitar que el motor se sobrecaliente.

CONFIGURACIÓN

DESEMPAQUE

Al recibir la bomba, debe inspeccionarla en busca de daños y partes que faltan.

INSTALACIÓN

1. Conecte una manguera a la descarga de la bomba. Utilice el adaptador para manguera de jardín suministrado u otro conector para manguera.

2. Coloque la bomba sobre una superficie sólida en por lo menos 1" de agua. No coloque la bomba directamente en lodo, arena, sedimentos o sobre superficies rocosas, ya que estos materiales podrían obstruir o dañar la bomba.

NOTA: Para mantener la pérdida de fricción lo más bajo posible, no utilice una manguera más pequeña que 3/4".

FUNCIONAMIENTO

• Conecte el enchufe a un tomacorriente AC de 120 Voltios con conexión a tierra. Se recomienda altamente utilizar un GFCI.
• La bomba no retirará toda el agua. Drenará agua a aproximadamente 1/2" del piso. Desconecte la bomba de la fuente de energía cuando la bomba deje de mover el agua.

¡PRECAUCIÓN! No use la bomba sin líquido. La bomba depende del agua para enfriarse y lubricarse. Utilizar la bomba sin agua podría causar que el motor se sobrecaliente o podría dañar las partes interiores. También podría acortar la vida útil de la bomba.

- Esta bomba está equipada con un orificio antibloqueo. Una corriente de agua se emitirá de este orificio cuando la bomba esté funcionando. Esta es una función normal de esta bomba. El orificio antibloqueo se puede limpiar periódicamente para evitar que la bomba se bloquee.

¡PRECAUCIÓN! El motor de la bomba está térmicamente protegido. No se recomienda para bombear líquidos por encima de 49°C (120°F). El protector de sobrecarga térmica apagará la bomba automáticamente en una situación de sobrecalentamiento/sobrecarga. La bomba se reiniciará una vez que se enfríe. Esta sobrecarga está diseñada como dispositivo de seguridad y fallará después del uso repetido. El funcionamiento normal es para fluidos entre 0°C–49°C (32°F–120°F).

BLOQUEO

Cuando una bomba se bloquea, funciona pero no mueve para nada el agua. Un bloqueo causará que la bomba se sobrecaliente y falle. Esta bomba tiene un orificio antibloqueo en la parte inferior de la cubierta de la bomba. Si sospecha un bloqueo, desconecte la bomba, limpie el orificio antibloqueo con un clip o pedazo de alambre y reinicie la bomba.

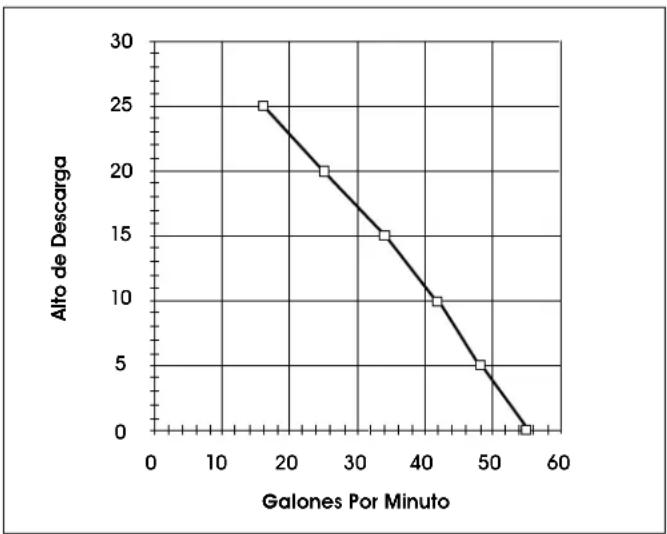

RENDIMIENTO

La altura, restricción del diámetro del tubo y largo de la manguera reducirá el rendimiento de la salida de la bomba. Se recomienda utilizar un tubo/manguera del mismo tamaño o más grande como la descarga de la bomba para un óptimo rendimiento. Los rendimientos listados a continuación fueron obtenidos utilizando un tubo de 1 ^1/4 ". El uso de una manguera de jardín reducirá la salida dependiendo del tamaño y largo de la manguera utilizada.

Alto de Descarga	0'	5'	10'	15'	20'	25'
Galones Por Minuto	55	48	42	34	25	16

MANTENIMIENTO

¡PELIGRO! Riesgo de descarga eléctrica. Siempre desconecte la fuente de energía antes de intentar instalar o dar mantenimiento a la bomba.

¡ADVERTENCIA! Todas las reparaciones se deben realizar por un centro de servicio autorizado.

¡PRECAUCIÓN! Esta bomba sumergible contiene aceite que podría presurizarse y calentarse bajo condiciones de funcionamiento normales. Deje enfriar la bomba 2–3 horas antes de dar mantenimiento.

• El motor de la bomba está herméticamente sellado en la cubierta y no requiere mantenimiento. Desensamblar la cubierta del motor o modificar el cable anula la garantía.
• Revise periódicamente la malla de entrada extraíble en busca de obstrucciones. Limpie de ser necesario.
• Inspeccione el impulsor en busca de desgaste y obstrucciones.
• Inspeccione el cable en busca de daños y desgaste. No haga funcionar la bomba si el cable está dañado o desgastado.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
La bomba no se enciende o no funciona.	La bomba no está enchufada; el interruptor/cortacircuitos está apagado.Revise que no haya fusibles fundidos, cortacircuitos o tomacorrientes GFCI saltados.Protector térmico del motor saltado.	Enchufe la bomba o encienda el interruptor/cortacircuitos.Reemplace el fusible, reinicie el cortacircuitos o reinicie el tomacorriente GFCI.Deje que la bomba se entríe. Se reiniciará automáticamente la bomba.
La bomba funciona pero mueve poca o nada de agua.	Pantalla de entrada obstruida.Manguera/tubo de descarga obstruido.Impulsor obstruido.Manguera/tubo de descarga congelado.La bomba se bloqueó.Voltaje de la línea bajo.Partes de la bomba desgastadas, dañadas u obstruidas.El cabezal de descarga excede la capacidad de la bomba.	Limpie o reemplace la malla.Retire la obstrucción.Retire la obstrucción/residuos.Deje que la manguera/tubo se descongele.Limpie el orificio bloqueado con un clip o limpia pipas.Verifique el tamaño del alambre y aumentelo de ser necesario.Inspeccione en busca de desgaste, daños u obstrucciones y limpie o reemplace si es necesario.Si la altura de bombeo es mayor a 25', la bomba no pasará agua. Vea la tabla de rendimiento en la página 7.
