MANUAL DE USUARIO H-11043 Uline

¡ADVERTENCIA! Indica una situación de riesgo que, si no se evita, podría causar la muerte o lesiones graves.

¡PRECAUCIÓN! Indica una situación de riesgo que, si no se evita, puede causar lesiones menores o moderadas y/o daños a la propiedad.

NOTA: Indica una situación de riesgo que, si no se evita, podría causar daños a la propiedad.

iADVERTENCIA! Para reducir el riesgo de descarga eléctrica o lesiones, observe las siguientes reglas de seguridad:

• Este aparato no está diseñado para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos de que hayan recibido supervisión o instrucciones sobre el uso del aparato por una persona responsable de su seguridad.
• Niños o personas que necesiten supervisión se deben vigilar para asegurarse de que no jueguen con el aparato.
• Opere y dé mantenimiento a la pistola de silicón solo como se describe en estas instrucciones.
• Conecte la pistola de silicón a un tomacorriente debidamente conectado a tierra.
• No desconecte la pistola de silicón jalando del cable. Para desconectarlo, sujete del enchufe, no del cable.
• No maneje el enchufe o pistola de silicón con las manos mojadas.
• No utilice la pistola de silicón en exteriores ni en superficies mojadas.

• No utilice la pistola de silicón si el cable o el enchufe están dañados.

• No utilice la pistola de silicón si no funciona de manera adecuada o se ha dañado, sumergido en agua o dejado en exteriores.

• Utilice solo partes de repuesto autorizadas. El uso de otras partes de repuesto podría causar condiciones peligrosas o daños a la pistola de silicón. Las reparaciones solo se deben llevar a cabo por una persona calificada.
• Si el cable de electricidad se daña, se debe reemplazar por una persona calificada o por Uline. Comuníquese a Uline al 800-295-5510 para asistencia.
• No utilice cerca de materiales altamente inflamables.
• Si utiliza una extensión, utilice una que cumpla con los requisitos eléctricos locales y esté clasificada adecuadamente para su aplicación. El uso de una extensión inadecuada podría ocasionar una descarga eléctrica.
• No limpie o remueva el adhesivo hot melt 3M™ con solvente. Podría ocasionar un incendio. Para información de salud y seguridad adicionales, vea la etiqueta del producto y la hoja de datos de seguridad para el adhesivo hot melt 3M™ utilizado.
• No modifique el enchufe proporcionado con la pistola de silicón ni utilice con un adaptador o tomacorriente sin conexión a tierra. La conexión a tierra de la pistola de calor de manera inadecuada podría causar una descarga eléctrica. Verifique con un electricista o personal de servicio calificado para determinar si su enchufe está conectado a tierra adecuadamente. Si el enchufe no entra en el tomacorriente, llame a un electricista calificado para instalar el tomacorriente adecuado.

CONTINUACIÓN DE SEGURIDAD

• Esta herramienta se debe colocar en su base cuando no está en uso; no deje la herramienta sin atender cuando esté encendida.
• Coloque la herramienta en su base después de utilizarla y permita que se entríe antes de almacenarla.
• Esta herramienta está diseñada para uso en altitudes que no excedan los 2,000 metros (6,561 pies). Antes de realizar reparaciones a la pistola de silicón, asegúrese de que esté a temperatura ambiente y de que esté desconectada de la corriente. No desconectarla de la corriente eléctrica podría ocasionar una descarga eléctrica o daños a la pistola de silicón. La pistola de silicón debe estar completamente ensamblada antes de conectarla al tomacorriente. Permita que la pistola de silicón se entríe a temperatura ambiente antes de darle mantenimiento. No hacerlo podría causar quemaduras. Lea todas las instrucciones antes de darle mantenimiento.

¡PRECAUCIÓN! Evite el contacto con el adhesivo caliente y la punta de la pistola de silicón. Esto podría causar quemaduras. Utilice equipo de protección personal siguiendo los procedimientos de operación de los estándares de lugar de trabajo e industria al utilizar, limpiar o cargar la punta. Mantenga la punta alejada de las partes del cuerpo.

- No dañe la funda posterior.

• No jale las barras de silicón de la parte posterior de la pistola de silicón mientras esté en funcionamiento. Retirar el adhesivo de la parte posterior podría causar que el adhesivo derretido salga por la parte posterior de la pistola de silicón, lo que podría quemarla y causarle daños.
• Utilice solamente barras de silicón 3M™. Otros adhesivos podrían derretirse por la parte posterior y ocasionar posibles lesiones. El uso de otros adhesivos podrían dañar la pistola o resultar en condiciones de peligro.
• No utilice adhesivos de baja temperatura con pistolas de silicón de alta temperatura.
• Reduzca los riesgos asociados con posiciones de trabajo peligrosas para evitar lesiones menores o moderadas.
• Evite levantar el codo, doblar la muñeca, alargar la mano o agacharse al utilizar este dispositivo.
• Apriete suavemente el gatillo para empujar la barra de silicón en el bloque de calor. El adhesivo se derrite en el bloque de calor y se expulsa por la punta. Un termostato fijo en el bloque de calor mantiene la temperatura del bloque de calor.

NOTA: Para evitar carbonizar u obstruir la punta, expulse por lo menos una barra de silicón cada tres horas que la pistola de silicón esté encendida.

- No apriete demasiado. Esto podría dañar las roscas.

FUNCIONAMIENTO

iADVERTENCIA! Utilice solo barras de silicón TC o Q de 3M™. Otros adhesivos podrían derretirse por la parte posterior y ocasionar posibles lesiones. No utilice cerca de materiales altamente inflamables.

NOTA: Utilice solamente un tomacorriente de 110V-230V conectado a tierra. Permita que se caliente 6-10 minutos antes de utilizarla.

iADVERTENCIA! La punta y la válvula están calientes. Mantenga la punta alejada de las partes del cuerpo.

NOTA: Para evitar carbonizar u obstruir la punta, expulse por lo menos una barra de silicón cada tres horas que la pistola de silicón esté encendida.

CONTINUACIÓN DE FUNCIONAMIENTO

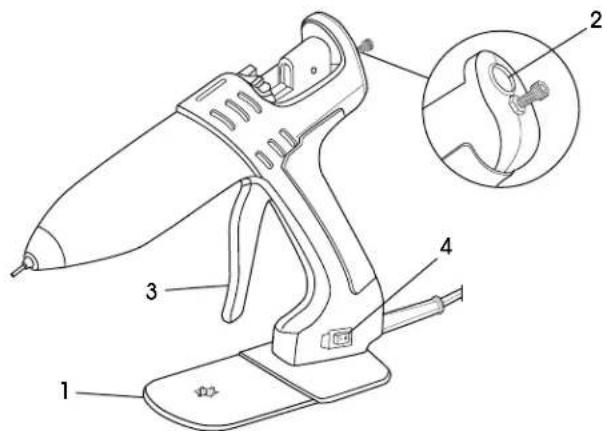

# DESCRIPCIÓN

1 Base de la Herramienta

2 Orificio de Carga Posterior

3 Gatillo

4 Interruptor de Encendido/Apagado

NOTA: No la conecte al suministro eléctrico principal en este punto.

1. Fije la base de la herramienta (1).

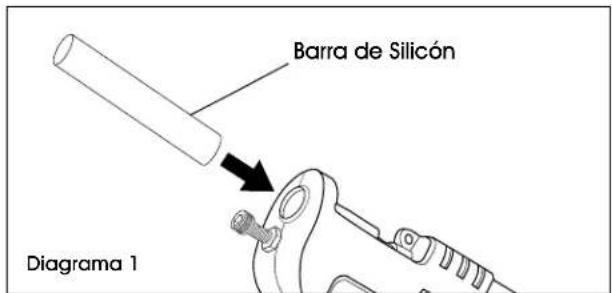

2. Cargue la herramienta insertando una barra de silicón en el orificio de carga posterior (2). (Vea Diagrama 1)

Barra de Silicón Diagrama 1

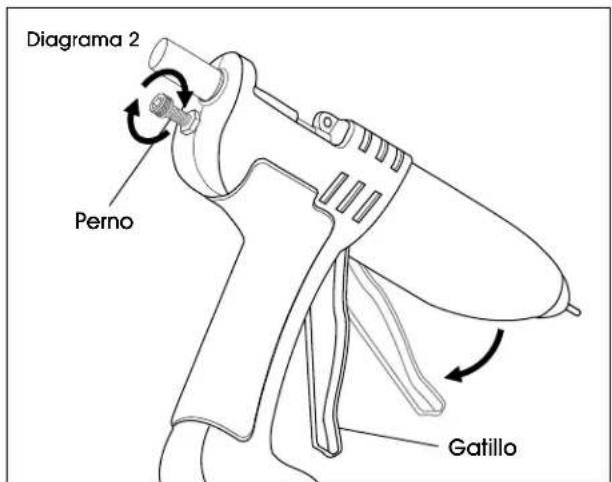

1. Accione el gatillo (3) para alimentar la barra hacia adelante hasta sentir resistencia. Utilice el perno para ajustar la tensión del gatillo. (Vea Diagrama 2)

Diagrama 2 Perno Gatillo

1. Conecte al suministro eléctrico y encienda la herramienta.
2. Espere seis minutos para que se caliente.
3. Accione el gatillo para expulsar el adhesivo hasta que la barra haya entrado en la herramienta.

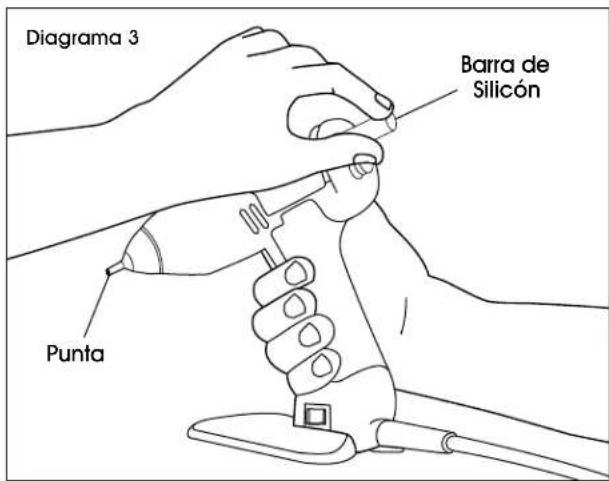

4. Apriete suavemente el gatillo para empujar el adhesivo dentro del bloque de calor. El adhesivo derretido saldrá por la punta. (Vea Diagrama 3)

¡PRECAUCIÓN! No fuerce el adhesivo. El exceso de fuerza puede dañar la pistola de silicón y causar que el adhesivo derretido salga por la parte posterior.

Diagrama 3 Barra de Silicón Punta

1. Inserte barras de silicón adicionales según sea necesario (2).

CONTINUACIÓN DE FUNCIONAMIENTO

1. Apagar: Apague la herramienta y desconéctela del suministro principal.

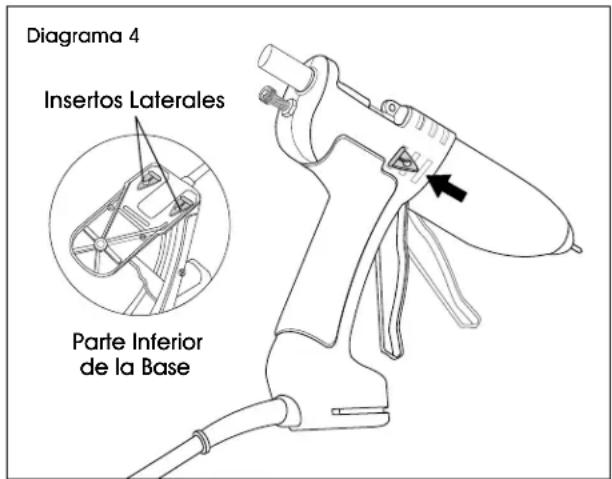

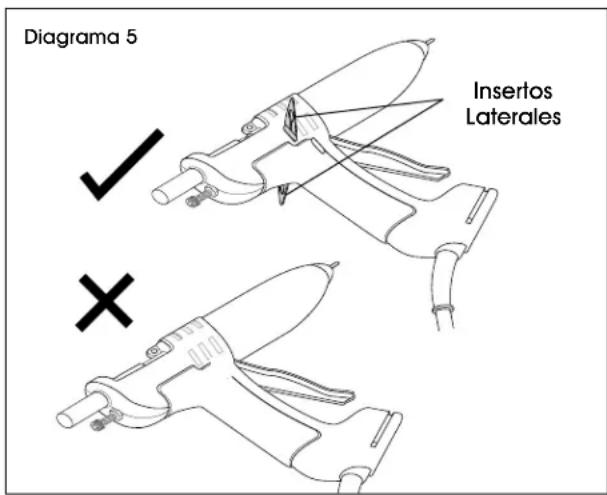

2. Los insertos laterales se fijan a la parte inferior de la base de la herramienta. Estos se pueden instalar para evitar que la pistola de silicón quede en posición horizontal. (Vea Diagramas 4-5)

Diagrama 4 Insertos Laterales Parte Inferior de la Base

Diagrama 5 ✓ Insertos Laterales ×

1. Opcional: Expulse una barra de silicón para enfriar la pistola de silicón.

MANTENIMIENTO

MANTENIMIENTO PREVENTIVO

¡PRECAUCIÓN! Evite el contacto con el adhesivo caliente y la punta de la pistola de silicón. Esto podría causar quemaduras. Utilice equipo de protección personal siguiendo los procedimientos de operación de estándares de lugar de trabajo e industria al utilizar y limpiar o cambiar la punta. Mantenga la punta alejada de las partes del cuerpo.

Para mantener el funcionamiento adecuado, siga estos pasos:

1. Inspeccione la punta de la boquilla diariamente. Asegúrese de que esté limpia y despejada de materia extraña.
2. Mantenga el adhesivo limpio y libre de contaminantes en el aire.

PREVENIR PROBLEMAS

• Asegúrese de que la herramienta haya alcanzado temperatura antes de operarla.
• No deje la herramienta encendida durante periodos largos sin usarla. Si la herramienta no se utilizará durante más de 40 minutos, apáguela y reinicie cuando sea necesario.
• Nunca coloque la herramienta de lado sin los insertos laterales opcionales. Utilice siempre la base proporcionada.
• Utilice solo los adhesivos diseñados para uso con esta herramienta.
• Nunca retire una barra de silicón parcialmente utilizada. Esto puede resultar en daño irreparable.
• Se puede utilizar adhesivo hot melt en vez de clavos, grapas, cintas adhesivas o pegamentos líquidos. No se debe utilizar en lugar de conexiones estructurales cuando estén involucradas cargas pesadas.
• No utilice el adhesivo hot melt para objetos expuestos al calor extremo. Algunos adhesivos que se pueden utilizar en esta herramienta se ablandarán a 60°C (140°F).

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
Bajo o nulo flujo del adhesivo.	No hay calor. Verifique que el servicio eléctrico de 120 VAC esté encendido.El fusible térmico del termostato se pudo haber fundido.
	No siguió el procedimiento de apagado.	Permita que la pistola de silicón se caliente por lo menos 30 minutos.
	Punta obstruida. Si la pistola de silicón no se utilizó durante un tiempo, la punta podría estar obstruida. Esto podría obstruir el flujo del adhesivo y provocar que salga por la parte posterior.iPRECAUCIÓN! No fuerce el adhesivo. Limpie la punta con un clavo pequeño o clip. Expulse la barra de silicón restante y añada una barra de silicón nueva para despejar la entrada.
	El adhesivo sale por la parte posterior.	Retire el clip y el alimentador del canal de la pistola de silicón. Inserte de nuevo la barra de silicón existente en la funda aproximadamente 19 mm (3/4") con una nueva barra de silicón. Retire la nueva barra de silicón antes de que se derrita y observe dentro de la funda negra. Busque una fina capa de adhesivo en el interior de la funda negra. Raspe esta cáscara hacia el bloque de calor.iPRECAUCIÓN! No dañe la funda negra. Expulse una barra de silicón para despejar la funda.Para evitar que el adhesivo salga por la parte posterior, consulte el proceso de encendido y apagado. No fuerce el adhesivo a través de la pistola de silicón.
Goteo en la boquilla.*	El adhesivo sale por la parte posterior.	Consulte el párrafo anterior sobre el adhesivo que sale por la parte posterior.
	Adhesivo contaminado.	Mantenga el adhesivo limpio y libre de contaminantes.

*La expansión térmica podría causar goteo durante el encendido. Esto es normal.
