MANUAL DE USUARIO H-12540 Uline

Lea cuidadosamente todas las precauciones e instrucciones de seguridad antes de usar.

• No toque la boquilla o el silicón derretido, ya que están calientes. La temperatura de operación es de aproximadamente 193°C (380°F). Use siempre guantes de protección. El uso inadecuado puede causar quemaduras en la piel.
• Si el silicón derretido entra en contacto con la piel, sumerja el área afectada inmediatamente en agua fría. Consulte a su médico de ser necesario.
• Al utilizar esta herramienta, se debe cumplir con todas las normas de seguridad aplicables, incluyendo reglamentos locales sobre seguros contra incendios y prevención de accidentes.
• Las reparaciones solo se deben realizar por personal calificado con el conocimiento eléctrico adecuado. Antes de proceder con cualquier operación de mantenimiento o reparación, desconecte la herramienta de la corriente eléctrica. Comuníquese a Servicio a Clientes de Uline al 800-295-5510 para asistencia.

iADVERTENCIA! Para reducir el riesgo de incendio o descarga eléctrica, no use esta herramienta en cuartos húmedos. No la exponga a la lluvia o humedad ni la sumerja en agua. Almacene en interiores.

iADVERTENCIA! No deje la herramienta sin supervisión mientras esté encendida. Coloque la herramienta en su base después de utilizarla y permita que se enfríe antes de almacenarla.

• No use la pistola si está dañada. Si el cable está dañado, debe ser reemplazado por el fabricante o por personal calificado.
• No use esta herramienta bajo la influencia de alcohol o drogas.
• No use la pistola cerca de materiales inflamables o sensibles al calor, líquidos o gases inflamables, y no la aplique al mismo lugar durante un periodo largo.
• Esta herramienta la pueden usar niños de tres años en adelante y personas con capacidades mentales, físicas o sensoriales reducidas, con falta de experiencia o conocimiento, siempre que reciban supervisión o instrucciones acerca de su uso seguro, que comprendan los peligros que conlleva y estén bajo supervisión durante su funcionamiento. Se prohíbe el uso de esta herramienta a niños menores de tres años, incluso con supervisión.
• Se debe supervisar a los niños para asegurarse de que no jueguen con la herramienta. Los niños no deben realizar limpieza ni mantenimiento de la pistola.
• Mantenga la herramienta y su cable fuera del alcance los niños menores de tres años.
• Esta pistola está diseñada para uso en altitudes que no excedan los 2,000 metros (6,561 pies).
• Utilice únicamente extensiones de 1.5 mm ^2 /16 AWG y no mayores a 20 m (65 pies).
• Nunca jale la pistola por el cable.

FUNCIONAMIENTO

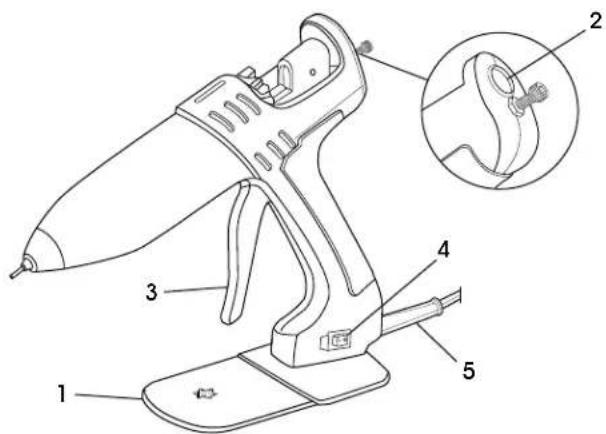

#	DESCRIPCIÓN
1	Soporte de la Pistola
2	Abertura Posterior de Carga
3	Gatillo
4	Interruptor de Encendido/Apagado
5	Cable

No conecte la herramienta al enchufe en este punto.

1. Coloque el soporte de la pistola.

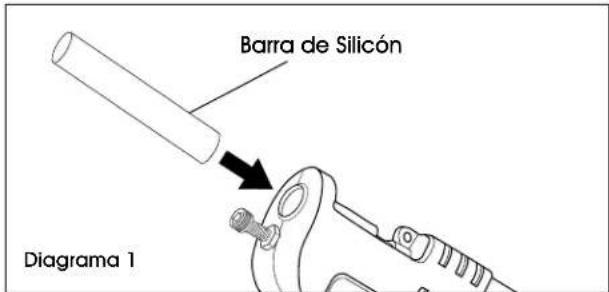

2. Inserte una barra de silicón en la parte posterior de la pistola. (Vea Diagrama 1)

Barra de Silicón Diagrama 1

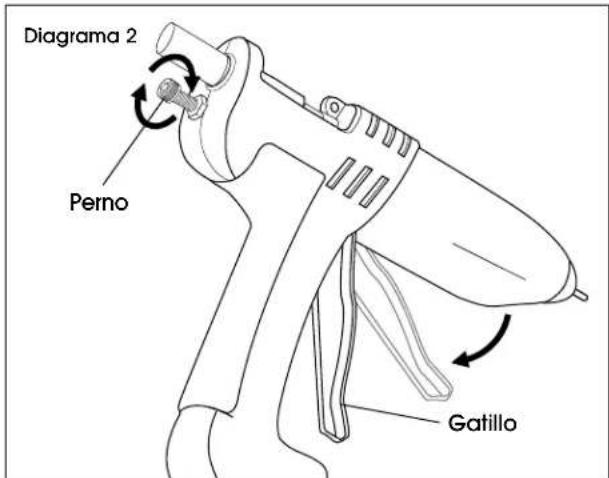

1. Presione el gatillo para que la barra de pegamento avance hasta sentir resistencia. Use el perno incluido para ajustar la salida del pegamento en cada presión. (Vea Diagrama 2)

Diagrama 2 Perno Gatillo

1. Conecte la pistola al enchufe y enciéndala.

NOTA: La pistola podría tardarse aproximadamente cinco minutos en calentarse.

1. Accione el gatillo para expulsar el silicón hasta que la barra haya entrado por completo en la parte posterior.

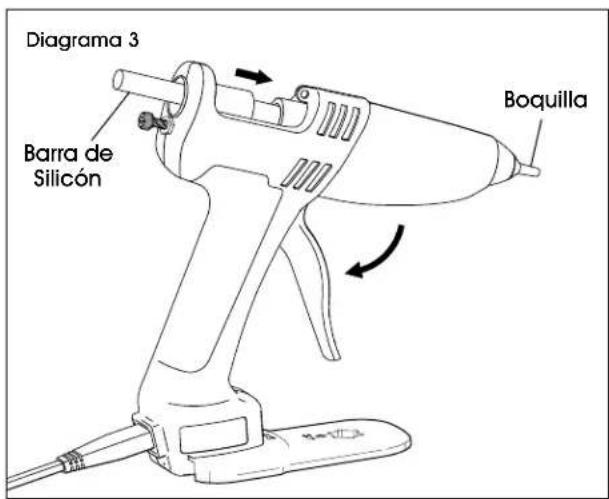

2. Apriete suavemente el gatillo para empujar el silicón hacia el bloque de calor. El silicón derretido saldrá por la boquilla. (Vea Diagrama 3)

¡PRECAUCIÓN! No fuerce la barra de silicón. El exceso de fuerza puede dañar la pistola y hacer que el silicón salga por la parte posterior.

Diagrama 3 Barra de Silicón Boquilla

1. Inserte una nueva barra de silicón cuando sea necesario.
2. Después de usar, apague la pistola y desconéctela.

CONTINUACIÓN DE FUNCIONAMIENTO

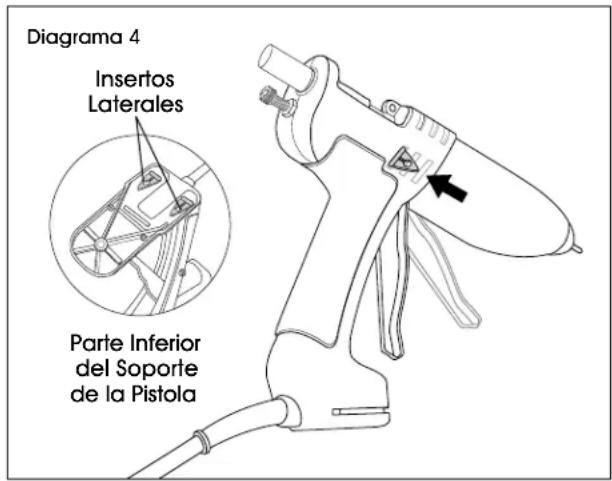

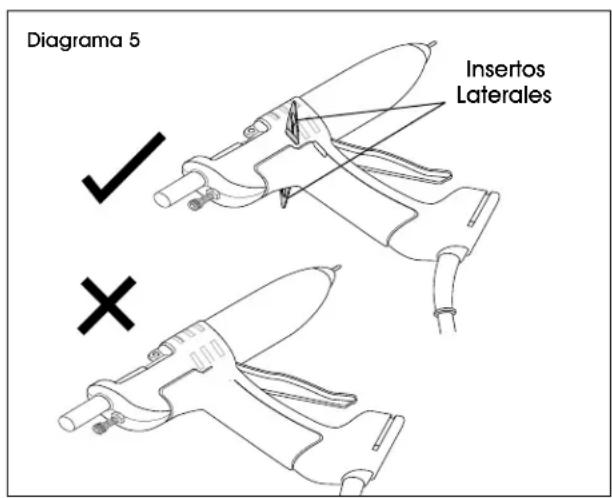

1. Los insertos laterales están fijados a la parte inferior del soporte. Estos se pueden instalar para evitar que la pistola quede en posición horizontal. (Vea Diagramas 4-5)

Diagrama 4 Insertos Laterales Parte Inferior del Soporte de la Pistola

Diagrama 5 ✓ × Insertos Laterales

1. Opcional: Expulse una barra de silicón para enfriar la pistola.

CONSEJOS

• Asegúrese de que la pistola esté completamente caliente antes de usarla.
• No deje la herramienta encendida por largos periodos. Si no se usará en más de 40 minutos, apáguela.
• No coloque la herramienta sobre un costado. Siempre use el soporte proporcionado, soporte para mesa opcional o la unidad de suspensión.
• Use únicamente barras de silicón compatibles.
• No retire barras parcialmente usadas. Esto puede resultar en daño irreparable.
• El adhesivo hot melt puede reemplazar clavos, grapas, cintas adhesivas o pegamentos líquidos. Sin embargo, no debe usarse para uniones estructurales cuando se trate de cargas pesadas.
• No utilice el adhesivo hot melt en objetos expuestos al calor extremo. Algunas barras de silicón que se pueden utilizar en esta herramienta se ablandarán a 60°C (140°F).

MANTENIMIENTO

MANTENIMIENTO PREVENTIVO

¡PRECAUCIÓN! Evite el contacto con el silicón caliente y la boquilla. Esto podría causar quemaduras. Use equipo de protección personal siguiendo los procedimientos estándares de operación de su lugar de trabajo o industria al utilizar, limpiar o cambiar la boquilla. Mantenga la boquilla alejada de las partes del cuerpo.

Para mantener el funcionamiento adecuado, siga estos pasos:

• Revise la boquilla diariamente. Manténgala limpia y libre de obstrucciones.
• Mantenga las barras de silicón libres de polvo y contaminantes.

SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
Bajo o nulo flujo del silicón.	La pistola no calienta. Verifique que el servicio eléctrico de 120 VAC esté encendido.El fusible térmico del termostato se pudo haber dañado.
	No se siguió el procedimiento de apagado.
	Boquilla obstruida. Si la pistola de silicón se dejó encendida toda la noche, la boquilla podría estar obstruida. Esto podría obstruir el flujo de silicón y provocar que salga por la parte posterior.iPRECAUCIÓN! No fuerce el silicón. Limpie la boquilla con un clavo pequeño o clip. Expulse la barra de silicón restante y añada una barra de silicón nueva para despejar la entrada.
	El adhesivo sale por la parte posterior.

CONTINUACIÓN DE SOLUCIÓN DE PROBLEMAS

PROBLEMA DE FUNCIONAMIENTO	CAUSAS RECOMENDACIONES
Goteo en la boquilla.*	El adhesivo sale por la parte posterior.	Consulte el párrafo anterior sobre el adhesivo que sale por la parte posterior.
	Silicón contaminado. Mantenga el silicón limpio y libre de contaminantes.

*La expansión térmica podría causar goteo durante el encendido. Esto es normal.
