MANUAL DE USUARIO H-8018 Uline

SELECCIÓN DE LA UBICACIÓN

Seleccione la ubicación para su nueva báscula para piso en la que sea menos probable que la dañen horquillas y otros dispositivos de manejo de materiales. Los elementos de pesaje de la celda de carga de una báscula para piso son propensos a sufrir daños en caso de sobrecarga causados por impactos laterales, objetos que caigan y cargas de peso que excedan la capacidad clasificada de la báscula.

Su ubicación debe estar:

• Nivelada a 0.6 cm (1/4").
• Sin vibraciones.
• Superficie seca para básculas estándar de piso que no sean impermeables.
• Limpia de residuos.
• Alejado del tránsito de vehículos, a menos que se instale en un desnivel y tenga una capacidad clasificada superior a todos los pesos de los vehículos cargados y que potencialmente pudieran rodar sobre la báscula o entrar en contacto con ella.

El cable que va de la báscula para piso al indicador de peso digital debe ir por dentro de un conducto para protegerlo de posibles daños. La mejor forma de protección es pasar el cable de interfaz a través de un conducto.

DESEMPAQUE

1. Inspeccione que su pedido no presente daños. Si nota algún daño, notifique a su transportista de inmediato.
2. Retire su nueva báscula para piso de la tarima de envío.
3. Desempaque el indicador digital. El indicador digital y el cable eléctrico están ubicados en la caja de conexiones al lado de la báscula. (Vea Diagrama 2)

INSTALACIÓN DE LA RAMPA (OPCIONAL)

1. Coloque su nueva báscula para piso en la ubicación deseada.
2. Coloque la rampa en el lado deseado de la báscula. Debe haber una separación de 3 - 6 mm (1/8 - 1/4") entre la báscula y la rampa. (Vea Diagrama 1)
3. Para fijar la rampa en su lugar, perfore orificios para anclajes de 1/2 x 3" (no incluidos) a través de las pestañas de instalación de la rampa en el piso.

NOTA: La báscula y la rampa no deben tocarse. El contacto impedirá que la báscula pese con precisión.

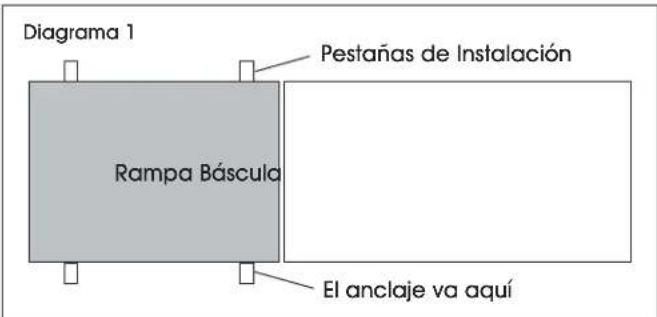

Diagrama 1 Pestañas de Instalación Rampa Báscula El anclaje va aquí

AJUSTES DE ALTURA Y NIVEL

1. Desenrosque las tuercas de las cuatro patas.
2. Usando una palanca, levante el peso de la base de la báscula de forma que no descanse sobre las patas de la báscula.
3. Haga los ajustes necesarios enroscando las patas en el sentido contrario a las manecillas del reloj. Las cuatro patas deben estar completamente en contacto con el suelo.
4. No atornille hacia la izquierda las patas más de 10 veces.
5. Ajuste las contratuercas de las patas.
6. Verifique lo realizado.

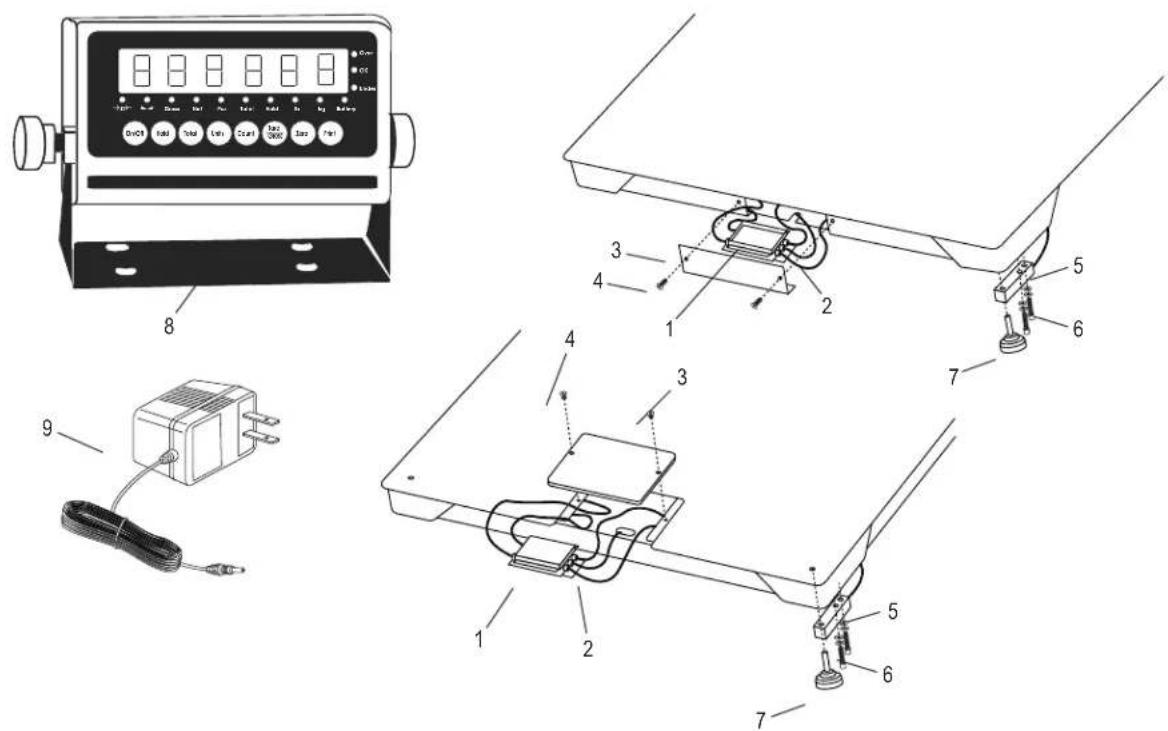

DIAGRAMA DE PARTES

#	DESCRIPCIÓN	CANT.	NO. DE PARTE DE ULINE	NO. DE PARTE DEL FABRICANTE
1	Acceso Superior/Caja de Acero Suave de Cuatro Celdas y Tarjeta	1 H-754-53081 53081
2	Acceso Superior/Cable de Instrumento LP-7510 con Desconexión Rápida	1 H-754-7510CB 65088
3	Acceso Superior a Cable/Placa de Acero Suave y Tornillos de 2,500–10,000 lbs.	1 H-756-2936 2936
4	Acceso Superior/Placa de Acero Suave y Tornillos de 20,000 lbs.	1 ----	293601
5	Acceso Superior/Herramienta Base para Celda de Carga de Acero de 2,500 lbs. y 5,000 lbs.	4	H-5259	2995
5	Acceso Superior/Herramienta Base para Celda de Carga de Acero de 10,000 lbs.	4	H-5260	2997
5	Acceso Superior/Herramienta Base para Celda de Carga de Acero de 20,000 lbs.	4 ----	29970
6	Acceso Superior/Pernos y Rondanas de la Celda de Carga de 2,500–10,000 lbs.	8 ----	29350
6	Acceso Superior/Pernos y Rondanas de la Celda de Carga de 20,000 lbs.	8 ----	293501
7	Acceso Superior/Base de Pata para Celda de Carga de 2,500–10,000 lbs.	4 H-754-5043	5043
7	Acceso Superior/Base de Pata para Celda de Carga de 20,000 lbs.	4	H-8031-5034Q	5034
8	Kit de Indicador de Pantalla LP-7510A	1	H-754-LP7510	6508
9	Adaptador AC	1	H-754-LEDADA	65081

ENSAMBLE

INSTRUCCIONES DE INSTALACIÓN

NOTA: Su báscula para piso se ha enviado con las cuatro patas niveladoras roscadas y ajustadas para un piso plano y regular. Las patas niveladoras están aseguradas con contratuercas. Vea la página 7 para ajustes de altura y nivel.

1. Enchufe el conector del cable de instrumento al indicador de peso digital. Este cable está ubicado en el compartimento de la caja de conexiones de la báscula para piso.
2. Para acceder al cable de instrumento con conector quite los tornillos de la placa de cubierta de acceso y retire la placa de cubierta. (Vea Diagrama 2)

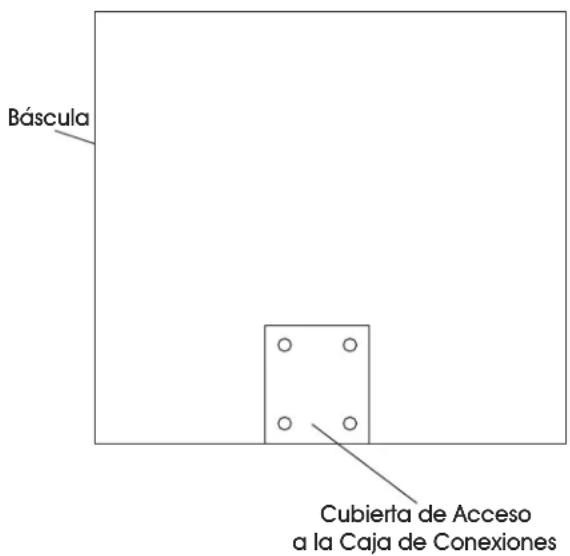

Diagrama 2

Báscula Cubierta de Acceso a la Caja de Conexiones

1. Dirija el cable desde el interior de este compartimento a través de la abertura de la parte posterior y sáquelo por debajo de la báscula hasta el indicador de peso digital.
2. Enchufe el conector del cable de instrumento al indicador de peso digital.
3. Enchufe el cable de corriente de 110 V del indicador de peso digital a un enchufe de pared de 110 V.
4. Presione el botón de alimentación ubicado en la parte frontal del indicador. Al enchufarla, la báscula se encenderá automáticamente. A partir de este punto puede comenzar el pesaje.

UBICACIONES DE LOS NÚMEROS DE MODELO/SERIE

La etiqueta de identificación del modelo está ubicada en el lado del marco, junto a la placa de acceso a la caja de conexiones. Incluya el número de modelo así como el número de serie cuando realice consultas u ordene partes.

CALIBRACIÓN

Esta báscula fue calibrada en la fábrica. NO INTENTE CALIBRAR ESTA BÁSCULA.

iADVERTENCIA! Romper, retirar o alterar el sello de plomo que bloquea el interruptor de calibración del indicador de peso digital anulará todas las garantías. La calibración la efectúan únicamente los talleres de servicio para básculas certificados.

Comuníquese con su agencia de servicios de pesos y medidas para obtener servicio local de calibración.

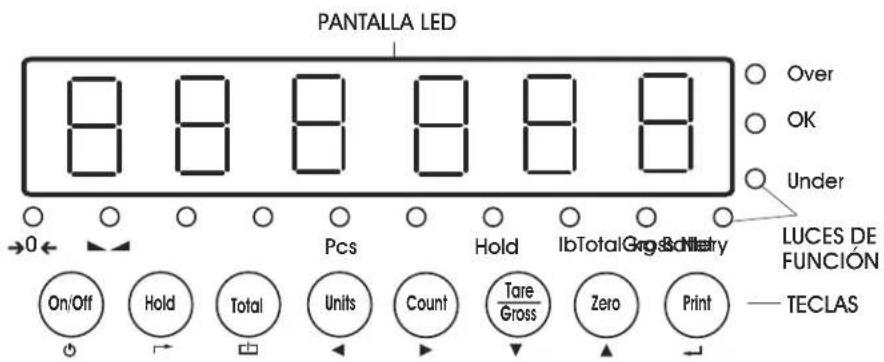

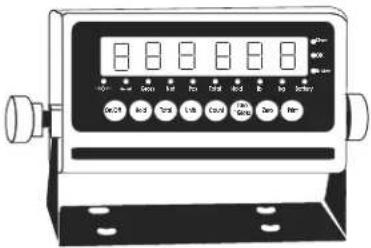

PANTALLA INDICADORA Y TECLAS DE FUNCIÓN

La pantalla indicadora utiliza una pantalla de LED (diodo emisor de luz). Los LED se utilizan en interiores cuando se necesita una luz brillante. Las tablas que se muestran a continuación brindan un resumen de los LED y las funciones de las teclas.

LCD INSTRUCTION
Hi Sobrecarga
Ok Bien
Lo Carga insuficiente
→0←	Peso es cero
	Los datos de pesaje sonestables
Net Peso Neto
Gross Peso Bruto
Tare Tara
Total Ir a modo de acumulación
Hold Retención de datos
kg kg
Ib Ib
Pcs	Muestra el estatus de conteo
Lobat	Indicador de batería

FUNCIONES DE LAS TECLAS

TECLA	NOMBRE DE LA TECLA	FUNCIÓN DE LA TECLA
	Power On/Off Presione durante dos segundos para encender o apagar.
	Hold Weight	4 Funciones: pueden cambiar las configuraciones de parámetros. Consulte la sección de funcionamiento para las instrucciones. ➔ Alternar
	Accumulation	Funciona con la tecla PRINT para llevar a cabo la función de acumulación y verifica el resultado de la acumulación. ➔ Guardar
	Lb/Kg Convert Cambia entre lb y kg. Izquierda
	Counting	Operación de Conteo. ➔ Derecha
	Tare/Gross Weight	Presione la tecla una vez para dar la tara. Presiónela otra vez para obtener el Peso Bruto. ➔ Abajo
	Zero	Pone el peso a cero dentro de la tolerancia. ▲ Arriba
	Print	Trabaja con las teclas ZERO, TARE, ON/OFF para realizar las funciones. ➔ Enter

FUNCIONAMIENTO

ON/OFF (ENCENDIDO Y APAGADO)

1. Presione la tecla On/Off durante dos segundos para encender o apagar la báscula.
2. Al encenderla, el indicador mostrará 000000-999999 antes de ingresar el modo de pesaje.
3. Compruebe que la pantalla de LED y las luces de estado funcionan adecuadamente.

CERO

CONFIGURACIÓN INICIAL A CERO

Al encender la báscula, si el peso mostrado en la pantalla indicadora está dentro de la tolerancia cero inicial, el indicador mostrará cero.

CONFIGURACIÓN MANUAL A CERO

1. Espere a que la báscula se estabilice.
2. Presione la tecla ZERO (Cero). La pantalla mostrará el peso cero.

FUNCIONES DE RETENCIÓN

Hay cuatro funciones de retención diferentes.

RETENCIÓN MÁXIMA

Capta el peso máximo.

1. Presione la tecla de HOLD y agregue el peso a la báscula
2. El peso más alto registrado se mostrará en la pantalla hasta que se coloque un peso más alto en la báscula.

RETENCIÓN MANUAL

Capta y retiene el peso actual para que no cambie/fluctúe.

1. Al pesar, presione HOLD. El peso actual se mostrará en la pantalla hasta que se presione HOLD otra vez.

RETENCIÓN AUTOMÁTICA

Si el peso actual está por encima de 20d (20 x división) y es estable, el peso actual se mostrará por 3 segundos y luego regresará al peso general.

1. No necesita presionar la tecla HOLD. Se hace de manera automática cuando la báscula se estabiliza.

RETENCIÓN PROMEDIO

Se usa para pesar animales. El indicador mostrará el peso promedio de la muestra por 3 segundos.

1. Ponga el animal en la báscula y presione HOLD.
2. "LOC" se mostrará por 3 segundos. Después se mostrará el peso promedio.
3. Presione HOLD de nuevo para salir del modo de retención.

TARA/BRUTO

1. Presione la tecla TARE/GROSS(Tara/Bruto).
2. El indicador mostrará el peso neto. Las luces de las funciones Neto y Tara se iluminarán.
3. Presione la tecla TARE/GROSS(Tara/Bruto). Ponga el peso a cero.
4. El indicador mostrará el peso bruto.

ACUMULACIÓN

1. Ponga el peso a cero. Cargue el peso hasta que la báscula se estabilice.
2. Presione la tecla TOTAL para entrar en el modo de acumulación.
3. La luz de la función Total se iluminará. En la pantalla se podrá leer n 001 y después se mostrará el peso cargado.
4. Descargue el peso. Ponga el peso a cero. Cargue el segundo peso hasta que la báscula se estabilice.
5. Presione la tecla TOTAL. En la pantalla se podrá leer n002 y después se mostrará el segundo peso cargado.
6. Repita un máximo de 999 veces.

REVISE LA ACUMULACIÓN.

1. Presione y mantenga presionada la tecla PRINT. Presione la tecla TOTAL.
2. En la pantalla se podrá leer n** y después se mostrará el peso total.

NOTA: Hay un total de 8 dígitos. La pantalla muestra los primeros 4 dígitos, y después los últimos 4 dígitos. Por ejemplo, cuando los primeros 4 dígitos mostrados son "0012" y los últimos 4 dígitos mostrados son "34,56", el peso es "1234.56".

SALIR DE ACUMULACIÓN

1. Cuando el indicador muestre los últimos cuatro dígitos, presione y mantenga presionada la tecla TOTAL. En el indicador se podrá leer c/ir n.
2. Presione la tecla PRINT para salir. Si desea borrar el peso total, presione la tecla ZERO o TARE. En el indicador se podrá leer cir y.
3. Presione la tecla PRINT para borrar el peso total y salir del modo de acumulación.

IMPRIMIR

1. Si el peso es estable, conecte la báscula a la impresora.
2. Presione la tecla PRINT.

NOTA: Mientras esté en modo tara, la impresión se llevará a cabo con tara. Si la báscula muestra un peso negativo, no se permitirá la impresión.

CONTINUACIÓN DE FUNCIONAMIENTO

CONTEO

Utilice este modo para contar partes de un peso uniforme.

1. En el modo de pesaje, retire todo el peso de la plataforma.
2. Presione la tecla COUNT (Contar) para ingresar el modo de conteo. Se mostrará en la pantalla PCS 0.
3. Presione la tecla ZERO para cambiar la cantidad de muestra - 5, 10, 20, 50, 100, 200 o 500 unidades.

4. Coloque la cantidad de muestra del artículo que se va a contar sobre la plataforma de la báscula y presione la tecla PRINT. La cantidad muestra se observará en la pantalla.

5. Coloque los objetos restantes sobre la plataforma. La cantidad total se mostrará en la pantalla.

6. Presione la tecla COUNT para regresar al modo de pesaje.
7. Para realizar diferentes pesajes, en el modo de pesaje coloque el artículo sobre la báscula y presione la tecla COUNT. El indicador mostrará 0.
8. Presione y mantenga así la tecla COUNT. Presione la tecla ON/OFF. El indicador mostrará PCS 0.
9. Presione la tecla ZERO e ingrese la cantidad de muestra.
10. Presione la tecla PRINT (Imprimir) para ingresarla. Repita los pasos 2 y 3.

SOLUCIÓN DE PROBLEMAS

POSIBLES CÓDIGOS DE OPERACIÓN DE TARA

ERROR	MOTIVO SOLUCIÓN
UUUUUUUU Sobrecarga de peso.	Mala conexión con la celda de carga.	Reduzca el peso.Revise la conexión de la celda de carga.Inspeccione la celda de carga. Revise la entrada y la salida.
	La celda de carga tiene un problema de calidad.
nnnnnnn Error de calibración.	Mala conexión.	Compruebe que la báscula esté nivelada.Revise la conexión de la celda de carga.Inspeccione la celda de carga. Revise la entrada y la salida
	La celda de carga tiene un problema de calidad.

MANTENIMIENTO

• Proteja la pantalla indicadora de la luz solar directa.
• Mantenga una buena conexión entre la celda de carga y el indicador.

• Mantenga el indicador lejos de campos eléctricos o magnéticos fuertes.

• Apague el indicador durante las tormentas eléctricas.

• Apague el indicador antes de enchufar y desenchufar.
