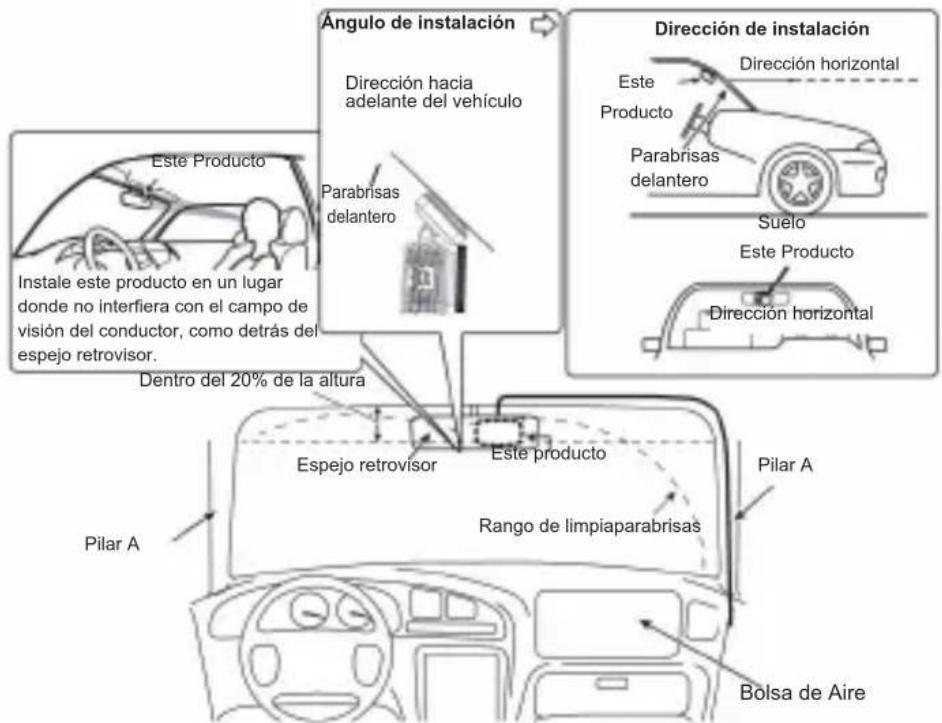

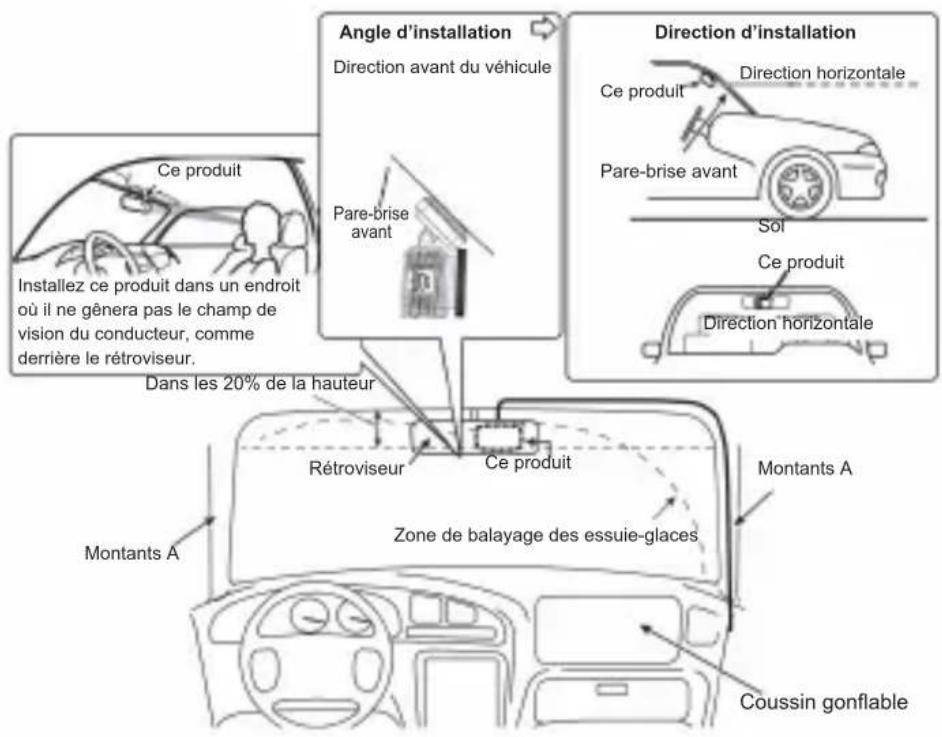

Emplacement d'installation défini sur le pare-brise avanty>
Lorsque vous installez ce produit dans votre véhicule, sélectionnez soigneusement son emplacement pour l'installation à l'intérieur du pare-brise avant. Installez-le de manière à respecter toutes les lois prescrites ou applicables dans votre pays et suivez également les conditions suivantes :
- Installez le produit à un endroit où il n'obstrue pas la zone de déploiement du coussin gonflable. L'emplacement idéal se situe derrière le rétroviseur, hors du champ de vision du conducteur, comme indiqué dans l'illustration ci-dessous.
- Un endroit où tout le produit sera positionné à l'intérieur des 20% de la bande supérieure du pare-brise et ou la caméra embarquée se situera hors du champ de vision du conducteur derrière le rétroviseur du véhicule. Notez que "20%" tel que décrit ci-dessus est une approximation. Veuillez installer le produit conformément aux lois et règlements de votre pays.
- Une position où l'objectif de ce produit reste dans la zone couverte par le balai d'essuie-glace.
- Une position où la partie de l'objectif de ce produit ne dépasse pas du pare-soleil et des lignes/patrons céramiques noirs.
- Une position où ce produit fait face dans la direction horizontale vers l'avant et latéralement.
- Un emplacement permettant d'acheminer le câble d'alimentation USB depuis l'allume-cigare sans contrainte.
Installez toujours ce produit à la position spécifiée pour garantir un champ de vision sûr pendant la conduite et obtenir des performances optimales du produit. Pioneer n'est pas responsable des dommages dus à une installation ou une utilisation incorrecte ou défaillante du produit.

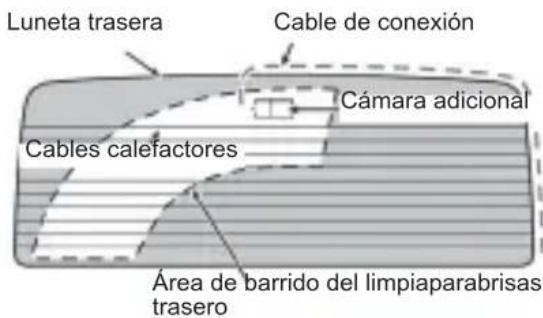

Position d'installation recommandée sur la lunette arrière
Lors de l'installation de la caméra arrière à l'intérieur de la lunette arrière, il est recommandé de la monter dans une position qui remplit toutes les conditions suivantes.
- Une position où la partie lentille de la caméra arrière se trouve dans la zone balayée par l'essuie-glace.
- Une position où la caméra arrière est orientée horizontalement vers l'arrière et de niveau latéralement.
- Une position où la partie lentille de la caméra arrière et le ruban double face ne recouvrent pas les fils chauffants.
- Une position où le câble de connexion de la caméra arrière peut être acheminé sans tension inutile.
Lunette arrière
Câble de connexion
Zone de balayage de l'essuie-glace arrière
Installation de la caméra arrière
Le haut et le bas de l'image peuvent être définis en fonction du sens de montage de la caméra arrière.
- Nettoyez la zone d'installation de la saleté et des graisses à l'aide d'un chiffon propre.
- Prerez le plus petit film électrostatique fourni dans l'emballage.
• Décollez le film protecteur du film électrostatique.
- Alignez la position du film protecteur sur le pare-brise selon l'emplacement d'installation recommandé.
• Appliquez le film parfaitement droit horizontalement et verticalement.

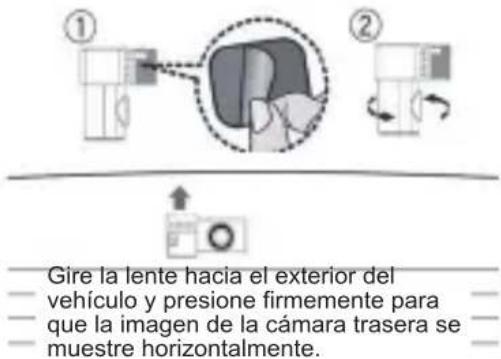

2. Installez la caméra arrière.
① Décollez le papier protecteur du ruban double face de la caméra arrière.
② Ajustez la lentille pour qu'elle soit orientée vers l'extérieur du véhicule et installez-la à la position indiquée sur la lunette arrière.
Tournez la lentille vers l'extérieur du véhicule et appuyez fermement pour que l'image de la caméra arrière s'affiche horizontalement.
ATTENTION
- Assurez-vous que la surface de la lunette arrière est propre et sèche avant d'installer la caméra arrière.
- Soyez extrêmement prudent car le ruban double face de la caméra arrière est extrêmement puissant et ne doit pas être repositionné une fois appliqué.
- Pour garantir la tenue du ruban adhésif, laissez le produit reposer pendant 24 heures après l'installation avant utilisation.
REMARQUE
- Un film protecteur est appliqué sur la lentille lors de l'achat du produit. Retirez ce film.
Installation de la caméra de tableau de bord
- Nettoyez la zone d'installation de la saleté et des graisses à l'aide d'un chiffon propre.
• Prenez le film électrostatique plus grand fourni dans l'emballage.
• Décollez le film protecteur du film électrostatique.
- Alignez la position du film sur le pare-brise selon l'emplacement d'installation recommandé.
• Appliquez le film parfaitement droit horizontalement et verticalement.
- Installez ce produit.
Décollez la pellicule de protection du ruban double face du support de la caméra de tableau de bord.
Support de montage
Remarque
- Vous pouvez utiliser l'application pour afficher l'image de la caméra en orientation horizontale pour faciliter l'installation.
Installez à la position indiquée sur le pare-brise.
Appuyez fermement sur ce produit
ADVERTENCIA
L'utilisateur est invité à connecter l'adaptateur secteur fourni uniquement à la prise d'origine installée en usine du véhicule, afin de garantir la polarité correcte, de re specter les normes de sécurité du constructeur (OEM) et d'éviter tout dysfonctionnement.
ATTENTION
- Assurez-vous que la surface du pare-brise est propre et sèche avant d'installer le support de la caméra de tableau de bord.
- Soyez extrêmement prudent car le ruban double face du support est extrêmement puissant et ne doit pas être repositionné une fois appliqué.
- Pour une adhésion optimale du ruban, il est recommandé de laisser le produit en place sans le toucher pendant 24 heures en évitant tout choc pendant la conduite.
REMARQUE
- Une pellicule de protection est appliqué sur la lentille lors de l'achat du produit. Retirez ce film.
Installation de la caméra de tableau de bord

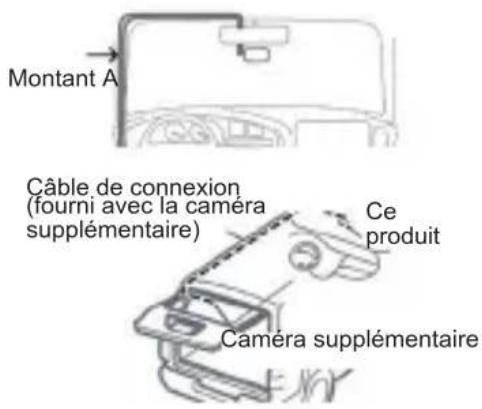

3. Connexion des câbles.
- Connectez le câble d'alimentation à l'adaptateur secteur et à l'unité principale.

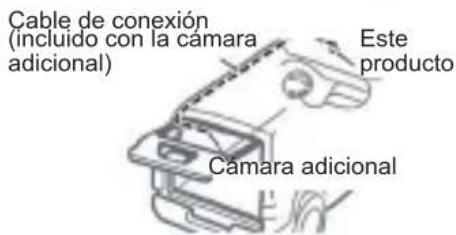

- Acheminez le câble d'alimentation via le montant A comme illustré ci-dessous.
- Veuillez router le câble de la caméra arrière exclusivement via le plafond.
- Branchez l'adaptateur secteur USB dans l'allume-cigare du véhicule. Enfoncez-le complètement pour assurer une bonne connexion. (L'emplacement de la prise accessoire varie selon le véhicule).
ATTENTION
- La prise accessoire peut être extrêmement chaude immédiatement après la connexion de l'adaptateur. L'embout du câble d'alimentation pourrait fondre ou provoquer un court-circuit s'il est branché lorsque la prise est chaude. Assurez-vous que la prise est froide avant de brancher le câble d'alimentation de l'allume-cigare.
- Utilisez uniquement avec une prise allume-cigare 12V ou un port USB du véhicule pour éviter tout dommage/dysfonctionnement.
4. Ajuster les angles
Ajustez les angles de ce produit pour que la vidéo extérieure au véhicule s'affiche correctement.
Mettez le contact pour vérifier que le produit installé fonctionne correctement.
Mode sécurité 24/7
Le mode de sécurité 24/7 assure une surveillance continue de votre véhicule, même lorsqu'il est à l'arrêt et que le moteur est éteint. Ce mode est idéal pour saisir des vidéos en cas d'incidents comme des vols, du vandalisme ou des collisions, survenant pendant que votre véhicule est stationné.
Lorsqu'il est activé, la caméra embarquée passe en mode de faible consommation d'énergie et commence à enregistrer dès qu'un choc (détecté par le capteur G) ou une vibration est détectée.
Connexion à l'application de la caméra embarquée
- Balayez le code pour télécharger l'application depuis Google Play ou App Store
App StoreGoogle Play
- Téléchargez l'application
- Inscrivez-vous et suivez les instructions de jumelage.
- Nom Wi-Fi par défaut (SSID) : Pioneer_Z820DC_XXXX
- Mot de passe par défaut : 12345678
Remarque
* XXXX sera une entité alphanumérique unique
- Compatible avec Android™ OS version 11 et supérieur, iOS version 13 et supérieur.
Réseau local sans fil
Puissance de sortie: + 19 dBm max.
Bande de fréquence: 2412 MHZ à 2462 MHz
Marques commerciales et droits d'auteur
- USB Type-C ^ et USB-C ^ sont des marques déposées de USB Implementers Forum.
- Apple et le logo Apple sont des marques déposées d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays et régions.
- App Store est une marque de service d'Apple Inc., enregistrée aux États-Unis et dans d'autres pays.
- iOS est une marque de Cisco aux États-Unis et dans d'autres pays et est utilisée sous licence.
- Android et Google Play sont des marques de Google LLC.
- microSD, microSDHC et microSDXC sont des marques commerciales de SD-3C, LLC.
CLASS⑩
CLASS⑩
- Le logo Wi-Fi CERTIFIED ® est une marque déposée de Wi-Fi Alliance.
CERTIFIED
Español
Las alteraciones o modificaciones realizadas sin la debida autorización pueden invalidar el derecho del usuario a utilizar el equipo.
Este dispositivo cumple la parte 15 de las normas de la FCC.
Su funcionamiento está sujeto a las dos condiciones siguientes:
(1) Este dispositivo no puede causar interferencias perjudiciales, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado
Nota
Este equipo ha sido probado y cumple con los límites establecidos para los dispositivos digitales de Clase B, de acuerdo con Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales a las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación concreta.
Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:
- Cambie la orientación o la ubicación de la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente de un circuito diferente al que está conectado el receptor
- Consulte al distribuidor o a un técnico experimentado de radio/TV para obtener ayuda.
NOMBRE DEL PRODUCTO: CÁMARA DE TABLERO
NÚMERO DE MODELO: VREC-Z820DC
NOMBRE DE LA EMPRESA RESPONSABLE: PIONEER ELECTRONICS (USA) INC.
SERVICE SUPPORT DIVISION
DIRECCIÓN: 970 W. 190th Street, Suite 360, Torrance, CA 90502, U.S.A.
Teléfono: (800) 421-1404
URL: https://usa.pioneer
Este transmisor no debe colocarse ni operarse en conjunto con ninguna otra antena o transmisor
Este equipo cumple con los límites de exposición a la energía de radiofrecuencia (RF) establecidos para un entorno no controlado y respeta las directrices de exposición de la FCC (EE. UU.) y de ISDE (Canadá). Este equipo debe instalarse y utilizarse manteniendo una distancia de al menos 20 cm entre la antena transmisora y el cuerpo humano.
Este dispositivo contiene transmisor(es)/receptor(es) exento(s) de licencia que cumple(n) con la Parte 15 de las normas de la FCC y RSS exento(s) de licencia de Innovación, Ciencia y Desarrollo Económico Canadá. Su funcionamiento está sujeto a las dos condiciones siguientes:
(1) este dispositivo no debe causar interferencias, y
(2) este dispositivo debe aceptar cualquier interferencia, incluyendo interferencia que pueda causar un funcionamiento no deseado de este dispositivo.
CAN ICES (B) / NMB (B)
Servicio posventa de productos Pioneer
Por favor, póngase en contacto con el distribuidor autorizado de Pioneer donde adquirió esta unidad o con una empresa de servicio autorizada de Pioneer para el servicio posventa o cualquier consulta que tenga sobre el producto. También puede contactar directamente con Pioneer de la siguiente manera:
No envíe su unidad a reparar sin antes ponerse en contacto con Pioneer. Las unidades enviadas sin un número de autorización de devolución serán rechazadas.
ESTADOS UNIDOS Y CANADÁ
Pioneer Electronics (USA) Inc.
CUSTOMER SUPPORT DIVISION
P.O. Box 1760
Long Beach, CA 90801-1760 U.S.A.
800-421-1404
Para obtener más información sobre la garantía, consulte la tarjeta de garantía limitada incluida con este producto.
Visite nuestro sitio web:
U.S.: https://usa.pioneer
Canada: https://ca.pioneer
• Descargue actualizaciones de software y firmware.
- Registre su producto.
- Acceda a preguntas frecuentes, información de repuestos y soporte técnico.
Seguridad auditiva
Con el tiempo, tu "nivel de confort" auditivo se adapta a volúmenes más altos, de modo que lo que suena "normal" puede resultar en realidad fuerte y perjudicial para tu audición. Protégelo ajustando tu equipo a un nivel seguro ANTES de que tu oído se adapte.
- Ajusta el control de volumen en un nivel bajo y, a continuación, aumenta lentamente el volumen hasta que lo escuches de manera cómoda y clara, sin distorsión. Una vez que hayas establecido un nivel de sonido confortable, déjalo ahí.
- No subas el volumen tan alto que no puedas oír lo que te rodea.
- Ten precaución o suspende temporalmente el uso en situaciones potencialmente peligrosas.
Precaución
ADVERTENCIA
- No permita que la batería se exponga al fuego o al calor excesivo, ni que se aplaste o corte, ni la deseche en el fuego o en un horno caliente, ya que se podría provocar una explosión.
- No exponga la batería a temperaturas extremas altas o bajas durante su almacenamiento o transporte.
PRECAUCIÓN
- colocado en el producto ____ significa corriente directa.
- Al desechar baterías usadas, cumpla con las normativas gubernamentales o las reglas de las instituciones públicas medioambientales aplicables en su país o área.
- Es posible que su ubicación le exija publicar un aviso a los pasajeros de que están siendo grabadas las conversaciones si utiliza la función de grabación de audio del producto. Es su responsabilidad conocer y cumplir los requisitos de su ubicación, incluido el aviso y el consentimiento para grabar audio y/o vídeo.
Precauciones de seguridad
Ciertas leyes nacionales y estatales pueden prohibir o restringir la colocación y el uso de este producto en su vehículo. Cumpla con todas las leyes y regulaciones aplicables en relación con el uso, la instalación y el funcionamiento de este producto. El cumplimiento de todas las leyes y ordenanzas aplicables es responsabilidad del usuario.
ADVERTENCIA
- No instale este producto en su vehículo si su ubicación en o su uso pudieran obstruir la visión del conductor de la carretera o el funcionamiento de cualquier bolsa de aire del vehículo. También es la responsabilidad del conductor conocer y cumplir las leyes, normas y reglamentos del lugar de conducción, incluidos, por ejemplo, los derechos de privacidad de los pasajeros, y no utilizar el dispositivo en ningún lugar donde su instalación o uso estén prohibidos.
ADVERTENCIA
- No permita que este producto entre en contacto con líquidos. Podría producirse una descarga eléctrica. Además, el contacto con líquidos podría dañar el producto y provocar humo y sobrecalentamiento.
- Antes de utilizar este producto, asegúrese de leer y comprender en su totalidad la siguiente información de seguridad:
- No utilice este producto si al hacerlo va a desviar su atención de alguna manera del uso seguro de su vehículo. Observe siempre las normas para una circulación segura y respete todas las normas de tráfico existentes. Si tiene dificultades para manejar este producto o para leer la pantalla, estacione su vehículo en un lugar seguro y aplique el freno de estacionamiento antes de realizar los ajustes necesarios.
- Ciertas funciones (como la visualización de la pantalla y ciertas operaciones de los botones) ofrecidas por este producto podrían ser peligrosas (podrían provocar lesiones graves o la muerte) y/o ilegales si se utilizan mientras se conduce.
Precauciones antes de conectar el sistema
PRECAUCIÓN
- Instale firmemente este producto de forma que no se caiga del parabrisas. Si este producto no está instalado firmamente, puede caarse del parabrisas mientras se conduce y causar un accidente. Inspeccione periódicamente este producto.
- Asegure todos los cables con abrazaderas de cable o cinta aislante. No permita que ningún cable quede expuesto.
- Pioneer recomienda que solo el personal autorizado de la empresa de servicio, que cuente con formación y experiencia especializadas en electrónica móvil, configure e instale este producto.
- Es extremadamente peligroso permitir que los cables se enreden alrededor de la columna de dirección o de la palanca de cambios. Asegúrese de instalar este producto, sus cables y su cableado de manera que no obstruyan ni dificuiten la conducción.
- Asegúrese de que los cables y conductores no interfieran ni quacien atrapados en ninguna de las piezas móviles del vehículo, especialmente el volante, la palanca de cambios, el freno de estacionamiento, las guías del asiento deslizante, las puertas o cualquiera de los controles del vehículo.
- No coloque los cables en zonas expuestas a altas temperaturas. Si el aislamiento se calienta, los cables pueden dañarse, provocando un cortocircuito, un mal funcionamiento o daños permanentes al producto.
- No recorte ningún cable. De hacerlo, el circuito de protección (portafusibles, resistencia fusible o filtro, etc.) podría dejar de funcionar correctamente.
- Nunca alimente otros dispositivos electrónicos cortando el aislamiento del cable de alimentación de este producto e insertando derivaciones en él. Se excedería la capacidad de corriente del cable, provocando sobrecalentamiento.
Precauciones antes de la instalación
ADVERTENCIA
- No instale este producto en lugares donde pueda (i) obstruir la visión del conductor, (ii) afectar el rendimiento de cualquiera de los sistemas de funcionamiento o dispositivos de seguridad del vehículo, incluidos los bolsas de aire, los botones de las luces de emergencia, o dificultar la capacidad del conductor para operar el vehículo con seguridad.
- Nunca instale este producto delante o junto al área del tablero, la puerta o el pilar desde donde se desplegaría uno de las bolsas de aire de su vehículo.
Consulte el manual de su vehículo para conocer la zona de despliegue de los bolsas de aire frontales.
PRECAUCIÓN
- Para garantizar una instalación adecuada, asegúrese de utilizar las piezas suministradas según las indicaciones. Si se utilizan piezas distintas de las suministradas, pueden dañar los componentes internos del producto a aflajarse, haciendo que el producto se desprenda y pueda lesionar al conductor o a los pasajeros en caso de una parada brusca del vehículo. Nunca instale este producto delante o junto al área del tablero, la puerta o el pilar desde donde se desplegaría uno de las bolsas de aire de su vehículo.
- No instale este producto en lugares expuestos a altas temperaturas o humedad, tales como:
- Zonas cercanas a un calefactor, una ventilación o un aire acondicionado.
- Lugares donde pueda mojarse, como cerca de una puerta.
Contenido del empaque
1x Cámara de tablero [VREC-Z820DC], 1x Adaptador de corriente, 1x Cable de alimentación, 2x Película electrostática, 1x Montura con adhesivo, 1x Cámara trasera, 1x Cable de conexión para cámara trasera, 1x Guía de inicio rápido

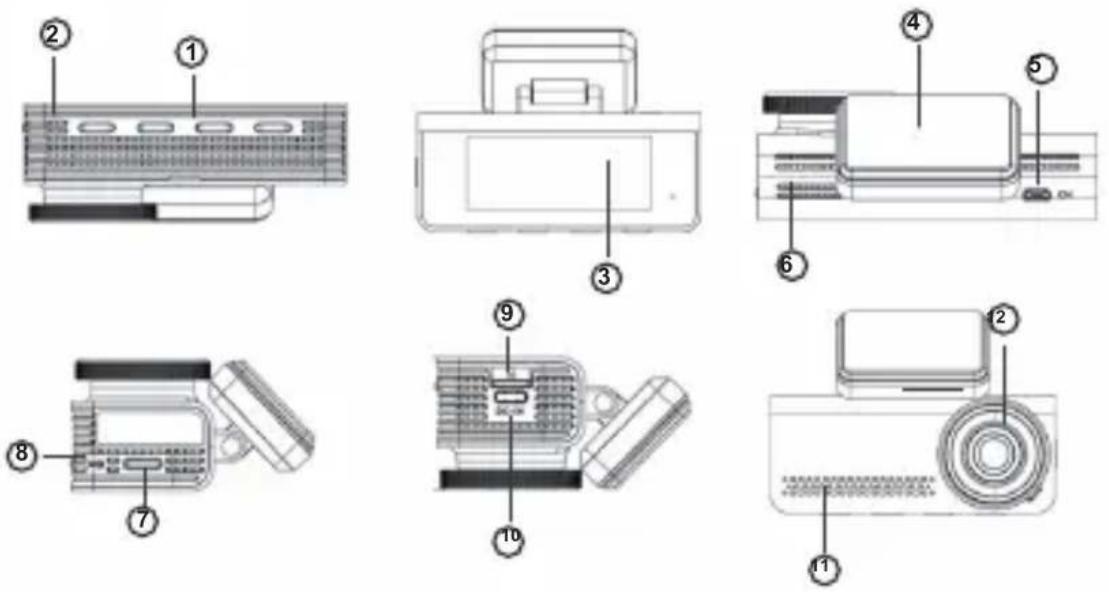

Apariencia del Producto
- Botones de función
- Micrófono
- Pantalla LCD
- Montaje
- Terminal de conexión para cámara trasera (para conectar el cable de la cámara trasera)
-
Orificios de ventilación
-
Botón de encendido/apagado
- Reinicio
- Ranura para tarjeta microSD™
- Puerto de alimentación (para conectar el cable de alimentación)
- Altavoz
- Lente de la cámara
Especificaciones del Producto
Resolución: 4K (Delantera); 1080p/Full HD (Trasera)
Pantalla: LCD; 3 pulgadas; 7.2 cm
Wi-Fi: Integrado (2.4 GHz)
Sensor G: Compatible
GPS: Compatible
Almacenamiento: Tarjeta microSD (Clase 10 o superior; hasta 512 GB)
Fuente de alimentación: 5 V, 2.0 A (mediante encendedor de vehículo o kit de cableado directo)
Conector de alimentación: USB Type-C®
Reserva de energía: Supercondensador

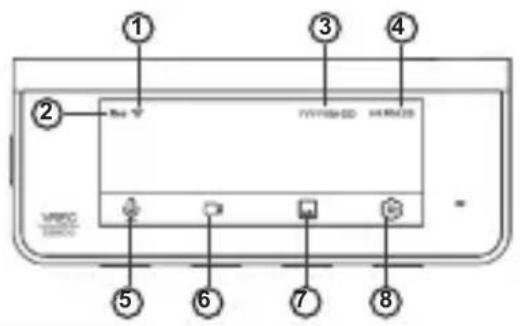

Indicador de Estado
El indicador de estado muestra el estado operativo de este producto.
| 1 Wi-Fi | 5 Micrófono |
| 2 Grabación | 6 Grabación de Eventos |
| 3 Fecha | |
| 4 Hora | 7 Galería |
| 8 Configuración |
Indicador del Sistema
El estado operativo de este producto se muestra mediante el indicador del sistema.
| Indicador del Sistema Color del indicador del sistema | Comportamiento del indicador del sistema | |
| Grabación normal | Verde | Iluminación continua |
| Grabación de eventos | Verde | Parpadeo |
| Condición de error | Rojo | Iluminación continua |
| Grabación de video desactivada | Rojo | Iluminación continua |
| Acceso a galería mediante App | Rojo | Iluminación continua |
| Grabación de eventos en modo estacionamiento | Verde | Iluminación continua |
| Formateo de SD / Restablecimiento de fábrica / Actualización de software | Azul | Parpadeo |
Botones de Función
Hay 4 botones de función en la parte inferior de la cámara de tablero y 1 botón en el lateral, como se indica a continuación. Las funciones de los botones dependen de la pantalla mostrada.
Grabación
1 Encender/apagar grabación de audio*
2 Grabar video de emergencia
3 Acceder a la Galería
4 Configuración
*Esta función cambia para alternar entre cámara delantera/trasera cuando la cámara trasera está conectada.
Durante la reproducción
5 Atrás
6 Cámara trasera*
7 Reproducir/Pausa
8 Eliminar
*Esta función cambia para alternar entre cámara delantera/trasera cuando la cámara trasera está conectada.
Durante la visualización de la pantalla de MENÚ
9 Atrás
10 Anterior / Arriba
11 Siguiente / Abajo
12 Confirmar
Durante la visualización de la pantalla de MENÚ
13 Cancelar
14 Confirmar
Instalación
Instalación de la tarjeta microSD™
Nota:

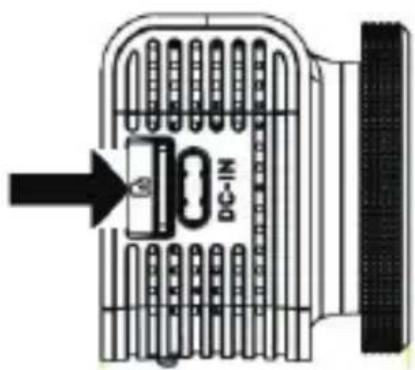

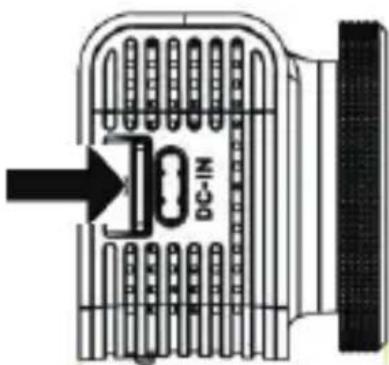

- Utilice una tarjeta microSD de clase 10 o superior para un funcionamiento adecuado. Debido a la grabación continua, recomendamos encarecidamente el uso de una tarjeta microSD de alto rendimiento y grado de resistencia. Estas tarjetas están diseñadas para soportar ciclos frecuentes de lectura/escritura, asegurando un rendimiento confiable y minimizando el riesgo de grabaciones perdidas, especialmente durante momentos cruciales como accidentes.
- No podrá grabar videos sin la tarjeta microSD.
- Se le pedirá que formatee la tarjeta microSD después de insertarla por primera vez en la cámara de a bordo.
tarjeta
microSD™
Posición de instalación especificada en el parabrisas delantero
Al instalar este producto en su vehículo, tenga en cuenta la posición en el parabrisas delantero. Instale de manera que cumpla con las leyes prescritas o aplicables en su ubicación y también con las siguientes condiciones:
- Instálelo en un cuadrado de 17.8 cm (7 pulgadas) en la esquina inferior del parabrisas más alejada del conductor, en un cuadrado de 12.7 cm (5 pulgadas) en la esquina inferior del parabrisas más cercana al conductor y fuera de cualquier zona de despliegue de la bolsa de aire, o en un cuadrado de 12.7 cm (5 pulgadas) montado en la parte superior central del interior del parabrisas. La ubicación ideal es detrás del espejo retrovisor, fuera de la vista del conductor, como se muestra a continuación.
- Una posición donde todo el producto esté dentro del 20% del borde superior de la altura del parabrisas delantero. O están a la sombra del espejo retrovisor visto desde el asiento del conductor. Tenga en cuenta que el “20%” descrito anteriormente es solo una estimación aproximada. Instale el producto de acuerdo con las leyes y regulaciones locales.
- Una posición donde la parte de el lente de este producto esté dentro del rango de barrido del limpiaparabrisas.
- Una posición donde la parte de el lente de este producto no sobresalga del solárium y las líneas cerámicas negras/patrón cerámico negro.
- Una posición donde este producto esté orientado en dirección horizontal hacia el frente y de lado a lado.
- Una posición en la que el cable de corriente USB del encendedor de cigarrillos pueda pasarse sin forzarlo nnecesariamente.
Siempre instale este producto en la posición de instalación especificada para
garantizar un campo de visión seguro mientras conduce y obtener el máximo rendimiento del producto. Pioneer no se hace responsable de ningún daño debido a una instalación o uso defectuoso o incorrecto del producto.
- En los vehículos equipados con sistemas de asistencia a la conducción, puede haber zonas en las que esté prohibida la instalación de accesorios. Para más detalles, consulte el manual de instrucciones de su vehículo.
- La instalación de la unidad principal de la cámara de tablero o de cables cerca de la lámina de antena puede afectar a la sensibilidad de recepción de TV.
Posición de instalación recomendada en el parabrisas trasero
Al instalar la cámara trasera dentro de la ventana trasera, se recomienda montarla en una posición que cumpla todas las condiciones siguientes.
- Una posición donde la parte de la lente de la cámara trasera quede dentro del área de barrido del limpiaparabrisas.
- Una posición donde la cámara trasera esté orientada horizontalmente hacia la parte trasera y nivelada lateralmente.
- Una posición donde la parte de la lente de la cámara trasera y la cinta de doble cara no se superpongan con los cables calefactores.
- Una posición donde el cable de conexión de la cámara trasera pueda pasar sin sufrir tensiones innecesarias.
Instalación de la cámara trasera
La parte superior e inferior de la imagen pueden configurarse según la dirección de montaje de la cámara trasera.
- Limpie la zona de instalación de suciedad y aceites con un paño limpio.
- Tome la película electrostática más pequeña incluida en el embalaje.
- Despegue la película protectora de la película electrostática.
- Alinee la posición de la película protectora en el parabrisas según el lugar de instalación recomendado.
- Fije la película completamente recta horizontal y verticalmente.
2. Instale la cámara trasera.
① Despegue el papel protector de la cinta de doble cara de la cámara trasera.
② Ajuste la lente para que quede orientada hacia el exterior del vehículo e instálela en la posición especificada de la luneta trasera.
CAUTION
- Asegúrese de que la superficie de la luneta trasera esté limpia y seca antes de instalar la cámara trasera.
- Extreme el cuidado porque la cinta de doble cara de la cámara trasera es extremadamente fuerte y no debe reaplicarse una vez colocada.
- Para garantizar la fijación de la cinta adhesiva, deje reposar el producto durante 24 horas después de la instalación antes de usarlo.
NOTA
- Se aplica una película protectora en la lente al comprar el producto. Retire esta película.
Instalación de la cámara de tablero
1. Limpie la zona de instalación de suciedad y aceites con un paño limpio.
- Tome la película electrostática más grande incluida en el embalaje.
- Despegue la película protectora de la película electrostática.
- Alinee la posición de la película en el parabrisas según el lugar de instalación recomendado.
- Fije la película completamente recta horizontal y verticalmente.
2. Instale este producto.
Despegue el papel protector de la cinta de doble cara del soporte de la cámara de tablero.
Soporte de montaje
Nota
Puede utilizar la aplicación para mostrar la imagen de la cámara en horizontal para facilitar la instalación.
Instale en la posición
especificada del parabrisas.
Presione firmemente
este producto
ADVERTENCIA
Se recomienda al usuario conectar el
adaptador de corriente suministrado únicamente al enchufe original del vehículo
instalado de fábrica, ya que este mantiene la polaridad correcta, cumple con los
estándares de seguridad OEM y evita posibles fallos de funcionamiento.
PRECAUCIÓN
- Asegúrese de que la superficie del parabrisas esté limpia y seca antes de instalar el soporte de la cámara de tablero.
- Extreme el cuidado porque la cinta de doble cara del soporte es extremadamente fuerte y no debe reaplicarse una vez colocada.
- Para una adhesión óptima de la cinta, se recomienda dejar el producto sin mover en el vehículo durante 24 horas evitando golpes durante la conducción.
NOTA
- Se aplica una lámina protectora en la lente al comprar el producto. Retire esta lámina.
Instalación de la cámara de tablero
3. Conexión de los cables.
- Conecte el cable de corriente al adaptador de corriente y a la unidad principal.
- Dirija el cable de alimentación a través del pilar A como se muestra a continuación.
- Por favor, route el cable de la cámara trasera únicamente por el techo.
- Conecte el adaptador USB al encendedor del vehículo. Inserte completamente para garantizar una buena conexión. (La ubicación del toma accesorios varía según el vehículo).
ARECAUCIÓN
- El toma accesorios puede estar extremadamente caliente inmediatamente después de conectar el adaptador. La punta del cable de corriente podría derretirse o causar un cortocircuito si se conecta mientras el toma está caliente. Asegúrese de que el toma esté frío antes de conectar el cable de encendedor.
- Utilice únicamente con toma de encendedor 12V o puerto USB del vehículo para evitar daños/mal funcionamiento.
4. Ajustar los ángulos
Ajuste los ángulos de este producto para que el video exterior del vehículo se muestre correctamente.
Encienda el contacto para comprobar si el producto instalado funciona correctamente.
Modo de Estacionamiento
El Modo de Estacionamiento proporciona seguridad adicional al monitorear su vehículo cuando está estacionado y el motor está apagado. Este modo es especialmente útil para capturar imágenes de video de incidentes como robos, vandalismo o colisiones que puedan ocurrir mientras su vehículo está desatendido.
Cuando se activa, la cámara de tablero entra en un estado de bajo consumo de energía y comienza a grabar si se detecta vibración (detectada por el sensor G) o movimiento.
Conectando a la Aplicación de la Cámara de Tablero
- Escanee el código para descargar la aplicación desde Google Play o App Store
App StoreGoogle Play
- Descargue la aplicación
- Regístrese y siga las instrucciones de emparejamiento.
- Nombre Wi-Fi predeterminado (SSID): Pioneer_Z820DC_XXXX
- Contraseña predeterminada: 12345678
Nota
* XXXX será una entidad alfanumérica única
- Compatible con la versión 11 o superior de Android™ OS, versión 13 o superior de iOS.
Lan inalámbrica:
Potencia de salida: + 19 dBm máximo.
Banda de frecuencias: De 2412 MHz a 2462 MHz
Marcas comerciales y Copyrights
- USB Type-C® y USB-C® son marcas registradas de USB Implementers Forum.
- Apple y el logotipo de Apple son marcas de Apple Inc., registradas en EE. UU. y en otros países y regiones.
- App Store es una marca de servicio de Apple Inc., registrada en EE. UU. y en otros países.
- iOS es una marca de Cisco en EE. UU. y en otros países y se utiliza bajo licencia.
- Android y Google Play son marcas de Google LLC.
- microSD, microSDHC y microSDXC son marcas comerciales de SD-3C LLC.
CLASS⑩
CLASS⑩
- El logotipo de Wi-Fi CERTIFIED ^ es una marca registrada de Wi-Fi Alliance.
CERTIFIED
- Utilice únicamente con toma de encendedor 12V o puerto USB del vehículo para evitar daños/mal funcionamiento.
App StoreGoogle Play
2. Descargue la aplicación
3. Regístrese y siga las instrucciones de emparejamiento.
4. Nombre Wi-Fi predeterminado (SSID): Pioneer\_Z820DC\_XXXX
5. Contraseña predeterminada: 12345678 - 1](/content/2026/04/746477/images/e6e43835180a8beaee09b89842546b1869a03d1e494a467d7aa462cd31dd6870.jpg)
