Invigoration K-32326 - Limpiador a vapor KOHLER - Manual de uso y guía de instrucciones gratis

Marca	Kohler
Modelo	Invigoration K-32326
Tipo de producto	Limpiador de vapor (generador de vapor)
Dimensiones (L x An x Al)	Aproximadamente 35 x 30 x 50 cm
Peso	Aproximadamente 10 kg
Alimentación eléctrica	208-240 V, 50/60 Hz, disyuntor dedicado
Potencia	Aproximadamente 1500-2000 W
Capacidad del tanque de agua	Aproximadamente 2 L
Funciones principales	Producción de vapor para limpieza, prueba del generador mediante varilla de prueba
Mantenimiento y limpieza	Descalcificación regular, verificación de conexiones, uso del kit de prueba
Seguridad	Disyuntor dedicado, parada de emergencia, relé de seguridad
Piezas de repuesto	Disponibles en kohler.com/serviceparts
Reparabilidad	Kit de prueba incluido, diagnóstico mediante varilla, posible reemplazo de cable/mando
Información general	Garantía del fabricante, asistencia técnica telefónica (1-800-4KOHLER)

Preguntas frecuentes - Invigoration K-32326 KOHLER

¿Cómo probar el generador de vapor de mi Kohler Invigoration K-32326?

Utilice el kit de prueba incluido. Desconecte el cable de mando del generador, inserte la varilla de prueba en el orificio de entrada. Si escucha un clic del relé, el generador funciona correctamente. De lo contrario, contacte al servicio al cliente.

¿Qué hacer si el generador de vapor no produce vapor?

Verifique primero la alimentación eléctrica (208-240 V) y la llegada de agua. Asegúrese de que el disyuntor esté en posición ON. Luego realice la prueba del generador con la varilla de prueba. Si el relé no hace clic, es probable una falla interna.

¿Cómo probar el cable de mando?

Desconecte el cable de mando del mando digital. Conecte el acoplador (del kit de prueba) al cable, luego inserte la varilla de prueba en el acoplador. Si el relé hace clic, el cable está bien. De lo contrario, está dañado y debe reemplazarse.

¿Cómo probar el mando digital?

Corte la alimentación, desconecte el cable de mando del generador, conecte el cable de prueba y el acoplador. Restablezca la alimentación, inserte la varilla en el acoplador. Si el relé hace clic, reconecte el mando digital y pruébelo. Si no hay clic, el mando debe reemplazarse.

¿Dónde puedo encontrar las piezas de repuesto para mi limpiador de vapor Kohler?

Las piezas de repuesto están disponibles en el sitio oficial kohler.com/serviceparts. También puede contactar al servicio al cliente al 1-800-4KOHLER.

¿Cuál es la tensión de alimentación requerida?

El aparato requiere una tensión entre 208 V y 240 V en un disyuntor dedicado. Verifique las especificaciones en la guía de instalación.

¿Cómo limpiar y mantener el generador de vapor?

Siga las instrucciones del manual: descalcifique regularmente, verifique las conexiones eléctricas y de agua, y use el kit de prueba periódicamente para verificar el correcto funcionamiento.

¿Qué hacer si el relé no hace clic durante la prueba?

Si el relé no hace clic en los 2 minutos posteriores a la conexión, hay una falla interna del generador de vapor, del cable o del mando. Contacte al servicio al cliente de Kohler para asistencia.

¿Puedo usar un cable alargador eléctrico?

No se recomienda usar un cable alargador. Enchufe el aparato directamente en un tomacorriente dedicado con la tensión y el disyuntor adecuados.

¿Cómo contactar al servicio al cliente de Kohler?

Llame al 1-800-4KOHLER (1-800-456-4537) de lunes a viernes de 8:00 a 17:00 hora del centro. Hay servicios de traducción disponibles.

MANUAL DE USUARIO Invigoration K-32326 KOHLER

Anote su número de modelo: ____

Français, page 8

Español, página 15

KOHLER®

Instrucciones para el kit de servicio

Kit de prueba para generador de vapor

Gracias por elegir KOHLER

¿Necesita ayuda? Comuníquese con nuestro Centro de Atención al Cliente.

• EE. UU./Canadá: 1-800-4KOHLER (1-800-456-4537) México: 001-800-456-4537 Horario de atención: Lunes a viernes de 8:00 AM a 5:00 PM (tiempo del centro) Idiomas: inglés, español, y servicios de traducción disponibles.
• Piezas de repuesto: kohler.com/serviceparts
• Cuidado y limpieza: kohler.com/clean
  • Patentes: kohlercompany.com/patents

Propósito

Use este kit de servicio para probar la funcionalidad del generador de vapor, del cable de control y del control digital.

Este kit consiste de una varita de prueba, un cable de prueba y un acoplador de 2 vías.

1. Revise el suministro eléctrico y el de agua

□ Revise que el voltaje a la unidad del generador de vapor sea entre 208 V y 240 V.

□ Verifique que el cable eléctrico y que el cortacircuitos dedicado en el panel eléctrico principal sean del tamaño correcto. Revise las especificaciones en la guía de instalación.

□ Verifique que el cortacircuitos al generador de vapor esté en la posición de activación "ON" en el panel eléctrico.

□ Para restablecer la energía, coloque el cortacircuitos en la posición OFF en el panel eléctrico.

□ Vuelva a conectar el suministro eléctrico.
□ Revise todas las conexiones del cable de control.
□ Verifique que el agua al generador de vapor esté abierta.

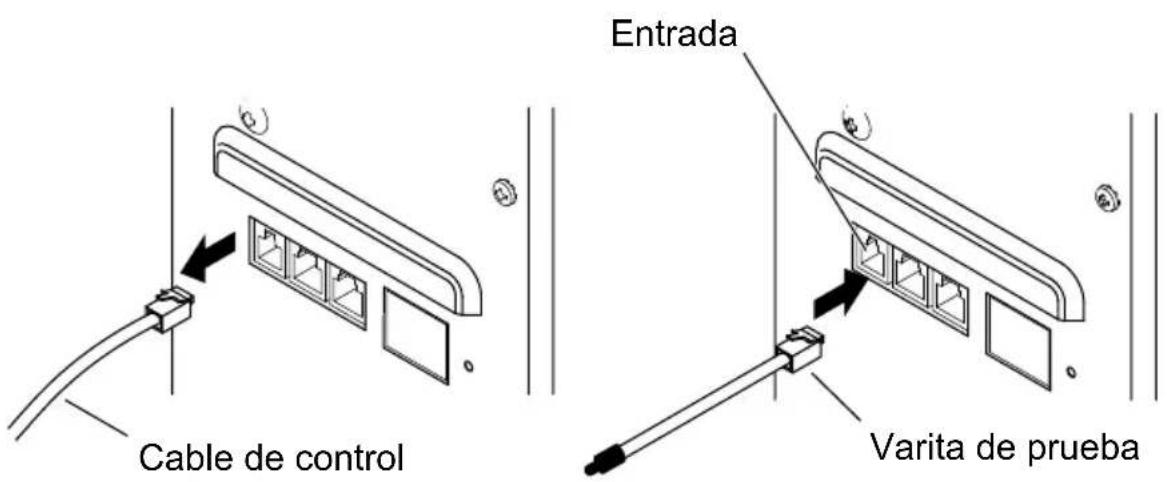

2. Pruebe el generador

□ Desconecte el cable de control del generador de vapor.
□ Introduzca la varita de prueba en la entrada para el cable de control del generador de vapor.
□ Si no escucha el relé hacer contacto en menos de 2 minutos: Hay una falla interna en el generador de vapor. Comuníquese con servicio al cliente.
□ Si escucha el relé hacer contacto: El generador de vapor está funcionando adecuadamente.
□ Retire la varita de prueba, y vuelva a conectar el cable de control al generador de vapor.
Haga funcionar el generador de vapor durante 5 minutos para verificar que la unidad produzca vapor.

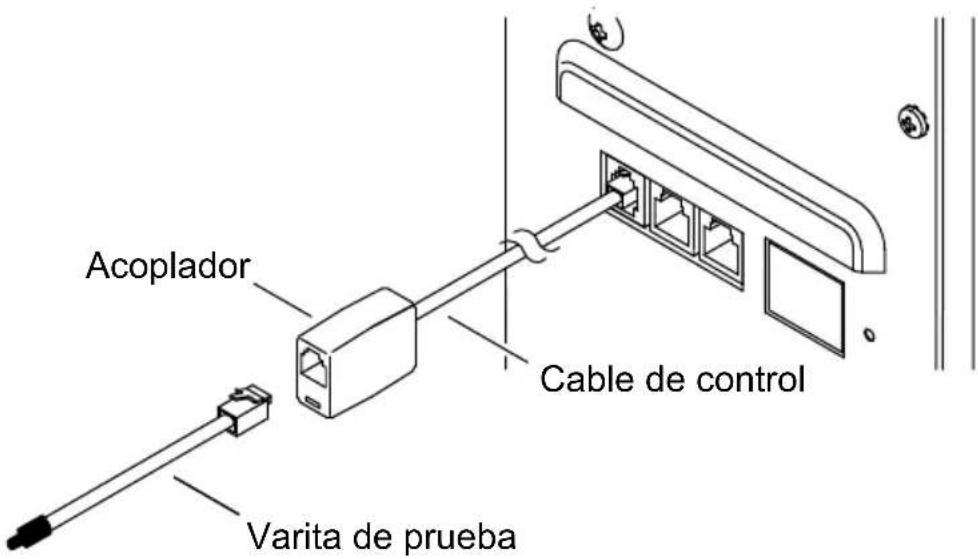

3. Pruebe el cable de control

□ Desconecte el cable de control del control digital. Deje el otro extremo del cable de control conectado al generador de vapor.
□ Conecte el acoplador al cable de control.
□ Introduzca la varita de prueba en el acoplador.
□ Si no escucha el relé hacer contacto en menos de 2 minutos: El cable de control está dañado, y debe ser remplazado.
□ Si escucha el relé hacer contacto en menos de 2 minutos: El generador de vapor y el cable de control están funcionando correctamente.

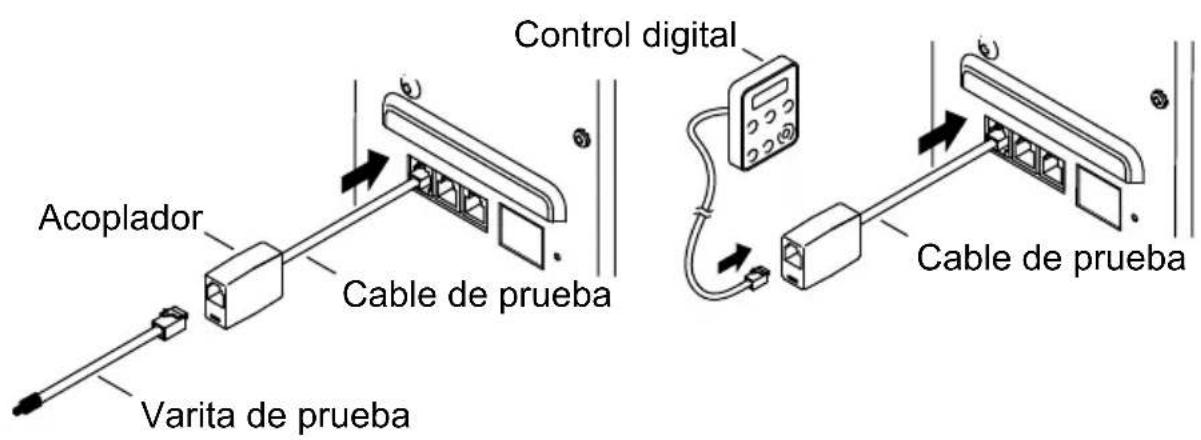

4. Pruebe el control digital

Revise el cable de prueba y el acoplador (Kit de prueba)

□ Desconecte el suministro eléctrico al generador de vapor.
□ Desconecte el cable de control del generador de vapor.
Introduzca el cable de prueba en la entrada para el cable de control del generador de vapor.
□ Conecte el acoplador al cable de prueba.
□ Aplique suministro eléctrico al generador de vapor.
□ Introduzca la varita de prueba en el acoplador.
□ Si no escucha el relé hacer contacto en menos de 2 minutos: El kit de prueba debe ser remplazado.
□ Si escucha el relé hacer contacto: El generador de vapor, el cable de prueba y el acoplador funcionan correctamente.

Revise el control digital

□ Desconecte la varita de prueba del acoplador.
□ Conecte el cable de control al acoplador.

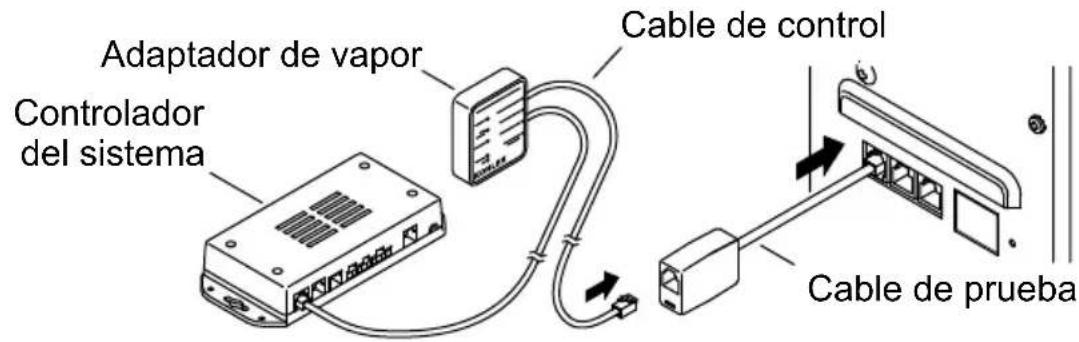

□ Conecte el control digital al cable de control (en instalaciones de adaptador de vapor, conecte el adaptador de vapor y el controlador del sistema).
□ Active el control digital (o el adaptador de vapor).
☐ Si no escucha el relé hacer contacto: el control digital (o el adaptador de vapor) debe ser cambiado.
□ Si escucha el relé hacer contacto: el generador de vapor y el control digital (o el adaptador de vapor) están funcionando correctamente.

Comuníquese con su representante de servicio

Si todos los componentes mencionados en este kit han sido probados y funcionan correctamente, pero la unidad sigue sin funcionar, comuníquese con el representante autorizado de servicio de Kohler Co. para recibir asistencia. Llene la información en la siguiente página antes de comunicarse con el representante de servicio.

Propietario:
Teléfono durante el día:
E-mail:
Dirección:
Ciudad: Estado: Código postal:

Plomero/instalador:
Teléfono durante el día:
E-mail:
Dirección:
Ciudad: Estado: Código postal:

De la siguiente lista elija EL generador de vapor y EL control con los que está teniendo problemas:

Generador de vapor:
K-32324 K-32327 K-3	2332 K-32334
K-32325 K-32328 K-3	2333 K-32335
K-32326 K-32329

Control:
K-5548 K-5549 K-5557	K-5558

Número de serie:

Código de fecha:

¿Se trata de una instalación nueva? (Encierre en un círculo la respuesta correcta.)Sí / No

La unidad funcionó bien aproximadamente de: __/__/__ a __/__/__.
