MANUAL DE USUARIO AM1-HE15-03QM Mi-T-M

ADVERTENCIAS IMPORTANTES DE SEGURIDAD ....3

ELEMENTOS DE COMPRESOR DE AIRE ELÉCTRICO....7

VISTA EXPLOTADA Y EXPLICACIÓN DE ELEMENTOS DE COMPRESOR DE AIRE 8

INSTRUCCIONES DE PREPARACIÓN ....10

PREPARACIÓN:....10

COLOCACIÓN:....10

CONEXIONES ELÉCTRICAS: 10

INSTRUCCIONES DE OPERACIÓN....11

CONTROLES ANTES DEL ARRANQUE: 11

OPERACIÓN: 11

APAGAMIENTO:....11

INSTRUCCIONES DE MANTENIMIENTO....12

BREAK-IN PERIOD....12

TABLA DE MANTENIMIENTO....12

LOCALIZACIÓN Y CORRECCIÓN DE FALLAS....13

DECLARACIÓN DE GARANTÍA 16

ADVERTENCIA

ADVERTENCIA: Este producto puede exponerlo a productos químicos, incluido el plomo, que el Estado de California conoce a causar cáncer y defectos congénitos u otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov

INTRODUCCION

¡Felicitaciones por la compra de su nueva compresor de aire eléctrico! Puede estar seguro que su compresor de aire eléctrico fue construida con el nivel más. Cada componente ha sido probado rigurosamente por técnicos para asegurar la calidad, la resistencia y el rendimiento de esta unidad.

Este manual del operador fue compilado para su beneficio. Leyendo y siguiendo los pasos simples de seguridad, instalación, operación, mantenimiento y localización de fallas descritos en este manual ayudará a prolongar aun más la operación libre de fallas que usted puede esperar de su compresor de aire eléctrico. El contenido de este manual está basado en la información actualizada disponible al momento de la publicación. Mi-T-M ^® se reserva el derecho de efectuar cambios en precio, color, materiales, equipo, especificaciones o modelos en cualquier momento sin previo aviso.

¡IMPORTANTE!

Estos párrafos están rodeados por una “CASILLA DE ALERTA DE SEGURIDAD”. Esta casilla se usa par designar y enfatizar las Advertencias de Seguridad que deben seguirse al operar esta lavadora a presión. Acompañando a las Advertencias de Seguridad están las “palabras de alerta” que designan el grado o nivel de seriedad de riesgo. Las “palabras de alerta” usadas en este manual son las siguientes:

PELIGRO: Indica una situación inminente riesgosa la cual, si no se evita, RESULTARA en la muerte o en lesiones graves.

ADVERTENCIA: Indica una situación potencialmente riesgosa la cual, si no se evita, PODRIA resultar en la muerte o en lesiones graves.

PRECAUCION: Indica una situación potencialmente riesgosa la cual, si no se evita PUEDE resultar en lesiones menores o moderadas.

El símbolo indicado a la izquierda de este párrafo es el “Símbolo de Alerta de Seguridad”. Este símbolo se usa para alertarlo acerca de artículos o procedimientos que podrían ser peligrosos para usted u otras personas usando este equipo.

PROVEA SIEMPRE UNA COPIA DE ESTE MANUAL A CUALQUIER PERSONA QUE USE ESTE EQUIPO. LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR ESTA LAVADORA A PRESION, OBSERVANDO EN PARTICULAR LAS "ADVERTENCIAS DE SEGURIDAD" PARA EVITAR LA POSIBILIDAD DE LESIONES PERSONALES AL OPERADOR.

Escriba el número de serie de su unidad en el espacio provisto abajo, una vez que la unidad haya sido desempacada.

NUMERO DE SERIE

Inspeccione por daño el contenido de la caja. Si algo parece dañado, NO LA DEVUELVA AL LUGAR DE COMPRA. Llame a su representante de servicio al cliente de al 800-553-9053.

Por favor tenga disponible la información siguiente para todas las llamadas de servicio:

1. Número de modelo
2. Número de serie
3. Fecha y lugar de compra

Mi-T-M ^® Corporation

50 MI-T-M Drive

Peosta, IA 52068-0050

PELIGRO

RIESGO DE DESCARGAS ELÉCTRICAS O ELECTROCUCIÓNV

POSIBLE CONSECUENCIA PREVENCIÓN

Una incorrecta conexión a tierra del compresor de aire puede causar lesiones graves o incluso la muerte. Su compresor de aire es alimentado por corriente eléctrica que puede causar descargas eléctricas o electrocución, si no se usa correctamente.

Las descargas eléctricas pueden ocurrir a través de los cables eléctricos.

Asegurarse que el compresor de aire esté conectado a una toma con conexión a tierra, del voltaje correcto y con la adecuada protección de fusible.

Antes del uso sustituir cualquier cable dañado. Mantener todas las conexiones secas y lejanas del piso.

No permitir que los cables eléctricos permanezcan dentro del agua o en cualquier posición en la cual el agua pueda entran en contacto con los mismos. No tocar las tomas de corriente con las manos mojadas.

Las descargas eléctricas pueden ocurrir si no se usa correctamente el compresor de aire.

No tirar de los cables eléctricos para desconectarlos de la toma de corriente.

No usar el compresor de aire en ambientes mojados o al aire libre cuando esté lloviendo.

Reparaciones de partes eléctricas realizadas por personal incapacitado puede causar lesiones graves o incluso la muerte.

No usar el compresor de aire sin las protecciones de seguridad/ coberturas o si éstas están dañadas.

Cualquier operación de cablado o reparación eléctrica en este compresor de aire debe ser realizado por personal autorizado, conforme a las normas eléctricas locales y nacionales.

Antes de abrir cualquier protección eléctrica, apagar siempre el compresor, descagar la presión y desconectar el compresor de aire del suministro de corriente. Esperar hasta que el compresor de aire esté frio. No suponga jamás que el compresor de aire no representa un peligro sólo porque no está funcionando. Podría arrancar en cualquier momento!

PELIGRO	POSIBLE CONSECUENCIA PREVENCIÓN
RIESGO DE EXPLOSIÓN O DE INCENDIO	Normales chispas eléctricas del motor y del interruptor de presión pueden causar lesiones graves e incluso la muerte.	El compresor de aire debe funcionar siempre en un ambiente ventilado, libre de vapores inflamables y polvos, gases u otros materiales combustibles.No fume cuando está rociando material inflammable. Si se pulverizan materiales inflamables, colocar el compresor de aire a una distancia mínima de 20 pies del área de pulverización. (Podría ser necesario un tubo adicional).
	La obstrucción de cualquier abertura de ventilación del compresor de aire podría causar el recalentamiento y el incendio del mismo, con el peligro de ocasionar lesiones graves o la muerte.	No colocar jamás objetos contra o sobre el compresor de aire. El compresor de aire debe funcionar a una distancia mínima de 12 pulgadas de la pared o de cualquier obstáculo que límite la correcta ventilación del mismo.
RIESGO DE ESTALLIDO	Si no se respeta el mantenimiento adecuado el depósito de aire podría estallar y causar lesiones graves o la muerte.El funcionamiento incorrecto del compresor o, en el caso en que se empleen componentes o accesorios inadecuados, el estallido de sus accesorios podría causar lesiones graves o la muerte.	Vaciar el depósito de aire todos los días o al final de cada uso, para evitar que se acumule la condensación.Si el depósito de aire tiene una fuga, sustituirlo inmediatamente. No reparar, soldar o modificar jamàs el depósito de aire o sus accesorios. Usar sólo piezas originales para el compresor de aire.No modificar jamàs las presiones ajustadas en al fábrica.No superar jamàs las presiones máximas permitidas de los accesorios, recomendadas por el fabricante.Debido al excesivo calor, no usar tubos de plástico o uniones con soldaduras de plomo en la línea de descarga.No usar jamás un compresor de aire para inflar objetos pequeños o que requieren poca presión como los juguetes.
PELIGRO	POSIBLE CONSECUENCIA	PREVENCIÓN
RIESGOS A LA RESPIRACIÓN	La inhalación de aire comprimido puede causar lesiones graves e incluso la muerte. El chorro de aire podría contener monóxido de carbono, vapores tóxicos o partículas sólidas.Materiales pulverizados como pinturas, solventes para pinturas, desbarnizadores, insecticidas, herbicidas, etc. contienen vapores dañinos y venenos.	No inhalar jamás el aire porcedente del compresor de aire ni a través de cualquier dispositivo de respricación conectado al compresor de aire.El compresor de aire debe funcionar sólo en ambientes bien ventilados. Atenerse a las instrucciones de seguridad indicadas para los materiales que se pulverizan. Al pulverizar ciertos materiales podría ser necesario usar un respirador.
RIESGO DE QUEMADURAS	El tocar partes metálicas expuestas podría causar lesiones graves. La temperatura en estas zonas no baja inmediatamente al apagar el compresor de aire.	Asegurarase que ninguna parte del cuerpo o de otros materiales entre en contacto con las partes metálicas expuestas del compresor de aire.
RIESGO DE OBJETOS VOLANTES	El chorro de aire comprimido podría causar lesiones a los tejidos blandos.La proyección de partículas del chorro de aire comprimido a velocidad elevada puede causar lesiones graves.	Usar siempre las gafas de protección para proteger los ojos de las partículas volantes.No dirigir jamás el chorro de aire a cualquier parte de su cuerpo o del cuerpo de otra persona o animal.No dejar jamás un compresor de aire bajo presión sin vigilancia. Apagar el compresor y descargar la presión antes de efectuar cualquier operación de mantenimiento, conectar cualquier herramienta o accesorio.Con el compresor de aire en marcha mantener siempre una distancia de seguridad de presonas y animales.No debe moverse el compresor de aire cuando el depósito de aire está bajo presión. No intentar mover el compresor de aire tirando del tubo.
Manual Del Compresor De Aire	39

ADVERTENCIAS IMPORTANTES DE SEGURIDAD

LEA TODAS LAS ADVERTENCIAS DE SEGURIDAD ANTES DE USAR LA COMPRESOR DE AIRE.

PELIGRO	POSIBLE CONSECUENCIA	PREVENCIÓN
RIESGO DE PARTES EN MOVIMIENTO	Existe el riesgo que partes en movimiento ocasionen lesiones al cuerpo. Este compresor de aire funciona en ciclo automático cuando el interruptor de presión está en la posición "On/Auto".	Antes de hacer mantenimiento, siempre apagar siempre el compresor de aire. Descargar la presión del tubo de aire y desconectar de la toma de corriente antes de efectuar cualquier operación de mantenimiento. Todas las reparaciones al compresor de aire deben ser realizadas por personal autorizado. No suponga jamás que el compresor de aire no representa un peligro sólo porque no está funcionando. Podría arrancar en cualquier momento!No usar el compresor de aire sin las protecciones de seguridad. Siempre remova el enchufe del compresor del aire antes de remover cualquier guarda. Sustituir las protecciones dañadas antes de encender le compresor de aire.
RIESGO DE NEGLIGENCIA	Un uso negligente del compresor puede ocasionar lesiones.	No permitir jamás que niños o adolescentes pongan en marcha el compresor de aire.Prestar mucha atención a la operación que se está cumpliendo. No se debe poner en marcha el compresor de aire en caso de cansancio o bajo la influencia de alcohol o drogas.Es necesario saber apagar el compresor de aire. Es preciso conocer bien todos los mandos.
RIESGO DE AVERÍAS DEL COMPRESOR DE AIRE	Riesgo de graves averías.	No encender el compresor de aire sin el filtro de aire.No encender el compresor de aire en un ambiente corrosivo.El compresor de aire debe funcionar en una posición estable y segura para prevenir que caiga.Atenerse a las instrucciones de mantenimiento descritas en este manual.

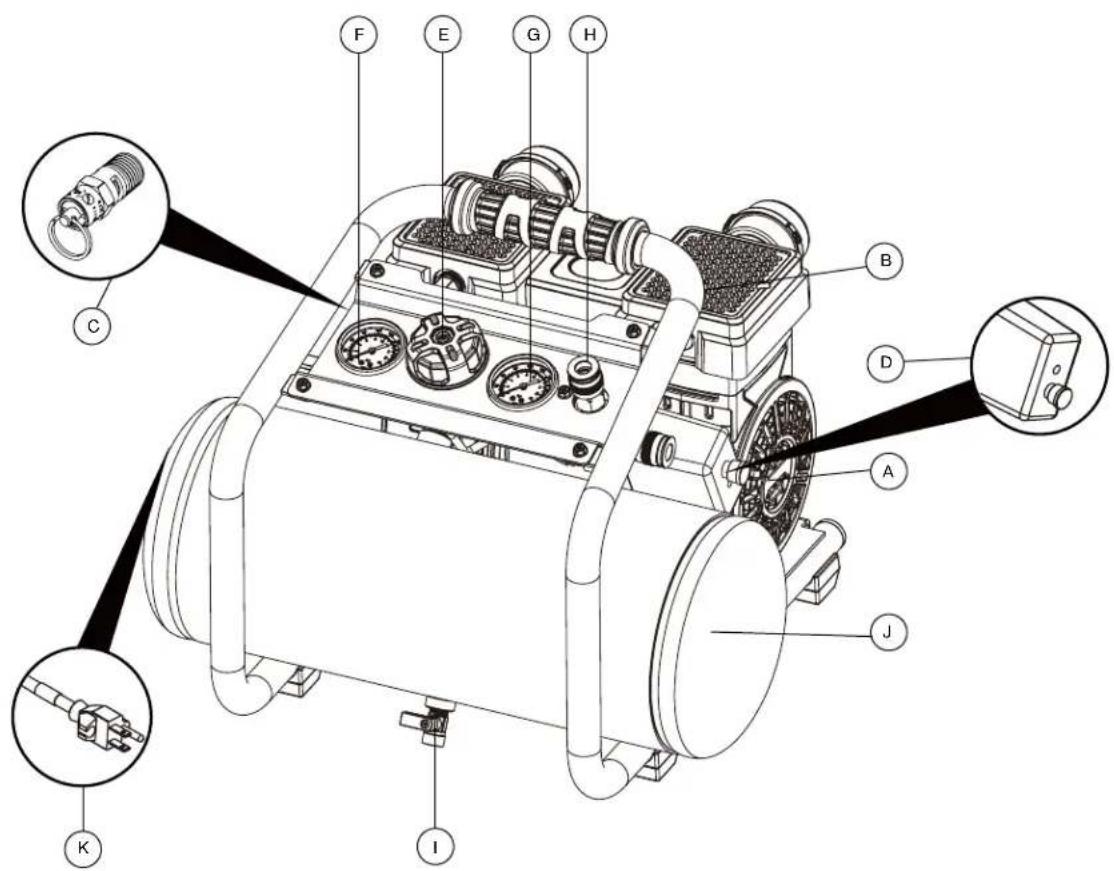

ELEMENTOS DE COMPRESOR DE AIRE ELÉCTRICO

A. Motor eléctrico
B. Bomba de compresor de aire
C. Válvula de seguridad de alivio
D. Interruptor de Presión
E. Regulador de presión
F. Indicador de presión
G. Indicador de Salida de Presión
H. Acoplador de conexión rápida
I. Válvula de descargar del tanque de aire
J. Asamblea de Tanque
K. Cable de la toma eléctrico

VISTA EXPLOTADA Y EXPLICACIÓN DE ELEMENTOS DE COMPRESOR DE AIRE

MOTOR ELÉCTRICO: Es el dispositivo encargado de suministrar la fuerza rotatoria necesaria para accionar la bomba del compresor.

BOMBA DE COMPRESOR DE AIRE: Para comprimir aire, los pistones mueven arriba y abajo en los cilindros. En el tiempo abajo aire sea retraido por las válvulas entradas mientras las válvulas de exhausto quedan cerradas. En el tiempo arriba el aire sea comprimido, las válvulas entradas cierran y aire comprimido sean forzados por las válvulas de exhausto en la línea descarga por la válvula pilota y en el tanque de aire.

VÁLVULA DE ALIVIO DE SEGURIDAD: Esta válvula sea disenado para prevenir falla de la sistema por aliviando alcance un nivel predeterminado. La válvula ha preprogramado por el fabricante y no puede modificar en ninguna manera. Para verificar que la válvula está trabajando correctamente, tire en el anillo. Presión de aire debe escapar. Cuando el anillo sea liberado, lo volover a cero.

INTERRUPTOR DE MOTOR/PRESIÓN: Este interruptor es para empezar o parar el compresor de aire. Moviendo interruptor al posición de "AUTO" proveerá potencia automático al interruptor de presión cual permitirá el encendido de motor cuando la presión de tanque de aire está abajo de nivel de fábrica de presión 'atravesarse'. Cunado está en opción de Encendido/Parar, el interruptor de presión para el motor cuarido presión de tanque de aire alcanza el nivel de fábrica de presión 'apagarse'. Para intenciones de seguridad este interruptor también tiene una válvula de alivio de presión que está locado en el lado del interruptor sea diseñado para liberar automáticamente el aire comprimido de la cabeza de bomba de compresor de aire y su línea de descarga cuando el compresor de aire alcanza presión 'apagarse' o desconectarse. Este permite el motor para volver a poner en marcha libre. Moviendo el interruptor a posición de 'OFF' quitará potencia del interruptor de presión y parar el compresor de aire.

REGULADOR DE PRESIÓN: La presión de aire veniendo de tanque de aire sea controlado por la perilla de regulador. Gire la perilla de reulación de presión de las agujas del reloj para aumentar presión descarga y en sentido contrario a la agujas del reloj para disminuir la presión descarga.

INDICADOR DE PRESIÓN DE TANQUE DE AIRE: El indicador de presión de tanque de aire indica la presión de aire reserva en los tanques de aire.

INDICADOR DE PRESIÓN SALIDA: El indicador de presión salida indica la presión de aire disponible en el lado de salida del regulador. Esta presión sea controlado por el regulador y siempre sea menos o igual a la presión de tanque de aire.

VÁLVULA DE DESCARGAR DEL TANQUE DE AIRE: La válvula de descargar sea usado para quitar la humedad de los tanques de aire despúes de apagarse del compresor de aire.

CORDÓN ELÉCTRICAL: Este compresor de aire debe utilizarse conectado a un circuito con una toma de corriente como la mostrada. No use un adaptador con este producto. Consulte a un electricista calificado o técnico de servicio si no ha comprendido completamente las instrucciones de conexión a tierra o si no está seguro si la herramienta está conectada a tierra correctamente.

ADVERTENCIA

LAS PAGINAS SIGUIENTES CONTIENEN IN- STRUCCIONES DE OPERACION Y MANTEN- IMIENTO

NO TRATE DE OPERAR ESTA LAVADORA A PRESION HASTA QUE HAYA LEIDO Y ENTENDIDO TODAS LAS PRECAUCIONES DE INSTRUCCIONES DE SEGURIDAD LISTADAS EN ESTE MANUAL.

¡¡LA OPERACION INCORRECTA DE ESTA UNI- DAD PUEDE CAUSAR LESIONES GRAVES!!

iiDE NINGUNA MANERA ALTERE O MODIFIQUE ESTE EQUIPO!!

INSTRUCCIONES DE PREPARACIÓN

PREPARACIÓN:

1. Quite el compresor de aire del cartón.
2. Lea las advertencias de seguridad antes de preparar el compresor del aire.

COLOCACIÓN:

Colocar el compresor de aire a una distancia mínima de 12 pulgadas de cu alquier obstáculo que impida una correcta ventilación. No colocar jamás un compresor de aire en una zona:

-donde hay fugas de aceite o gas.
-donde puede haber vapores o materiales inflamables.
-donde la temperatura del aire es inferior a 32°F o superior a 104°F.
-donde aire sucio o agua podría ser aspirado por el compresor de aire.

CONEXIONES ELÉCTRICAS:

1. NO RECOMIENDA EL USO DE CABLES DE PROLONGACIÓN porque podría causar pérididas de potencia y recalentamiento del motor. Se recomienda el uso de un tubo de aire adicional en lugar de la extensión.
2. Si no es posible evitar el uso de un cable de prolongación, enchufario a un GFCI en cajas de circuito o tomas protegidas.

Gama del grado del amperio	Voltaje Longitud de la cuerda en el pie
	120V	7.62 mm	15.24mm	30.48 mm	45.72 mm	60.96m	76.2 mm
	240V	15.24 mm	30.48 mm	60.96 mm	91.44 mm	121.92 mm	152.4 mm
8 - 10		18	14	12	10	8	8
10 -12		16	14	10	8	8	6
12 - 14		16	12	10	8	6	6
14 - 16		16	12	10	8	6	6
16 - 18		14	12	8	8	6	4
18 - 20		14	12	8	6	6	4

1. Usar sólo extensiones de 3-seccionadores con enchufes de tierra de 3-seccionadores y conecores de 3-alojamientos que acepten el enchufe del producto.
2. Usar sólo extensiones con potencia nominal no inferior a la potencia del producto. No usar extensiones dañadas. Controlar la extensión antes de usaria y sustituirla si está dañada.
3. No maltratar la extensión y no tirar de la misma para desconectaria. Mantener la extensión lejos del calor y de bordes afilados.
4. Apagar siempre el compresor de aire antes de desconectar el enchufe de la toma.

ADVERTENCIA RIESGO DE FUEGO O EXPLOSION Y CAUSAR LESIONES GRAVES O LA MUERTE!

Si las chispas eléctricas del motor y del interruptor de presión entran en contacto con vapores inflamables, polvos, gases u otros materiales combustibles, pueden causar lesiones graves o la muerte.

Al usar el compresor de aire para pulverizar pintura, colocar el compresor de aire lo más lejos posible del área de trabajo, utilizando tubos de aire adicionales en lugar de cables de prolongación.

PELIGRO ¡RIESGO DE ELECTROCUCIÓN!

La conexión incorrecta del conductor equipo-que pone a tierra puede dar lugar a un riesgo de choque o de electrocución. Compruebe con un electricista o un personal de servicio calificado si usted es en duda si el enchufe está puesto a tierra correctamente. Este producto es fábrica equipada de una cuerda eléctrica y de un enchufe específicos basados en las unidades voltaje y el grado del amperaje. Esto está para la conexión a un circuito eléctrico apropiado. Conecte solamente el producto con un enchufe que tiene la misma configuración que el enchufe. No utilice un adaptador con este producto. Si el producto se debe volver a conectar para el uso en un diverso tipo de circuito eléctrico, la reconexión será hecha por los personales de servicio calificados. Si la reparación o el reemplazo de la cuerda o del enchufe es necesario, no conecte el alambre que pone a tierra con cualquier terminal plano de la lámina. El alambre con el aislamiento que tiene una superficie externa con la cual sea verde o sin las rayas amarillas es el alambre que pone a tierra.

ADVERTENCIA RIESGO DE DESCARGAS ELÉCTRICAS!

Este producto requiere de la conexión a tierra. En caso de funcionamiento incorrecto o averías, la conexión a tierra proporciona un camino de menor resistencia para la corriente eléctrica y reduce el riesgo de descargas eléctricas. Este producto está equipado con un cable con conector equipo-tierra y un enchufe de tierra. El enchufe debe conectarse a la toma apropiada que ha sido instalada y empalmada a tierra correctamente, conforme a todas las normas locales.

INSTRUCCIONES DE OPERACIÓN

CONTROLES ANTES DEL ARRANQUE:

ADVERTENCIA PELIGRO DE LESIONES AL CUERPO.

NO INTENTE JAMÁS abrir la válvula de descarga cuando hay más de 10 PSI de presión en el interior del depósito.

1. Eliminar la condensación del depósito del compresor de aire. Peligro de lesiones al cuerpo. NO INTENTE JAMÁS abrir la válvula de descarga cuando hay más de 10 PSI de presión en el interior del depósito. Descargar la presión excesiva con una herramienta de aire, luego abrir la válvula de descarga del depósito de aire ubicada en la parte inferior del depósito. Cerrar bien una vez descargado.
2. Asegurarse que el Interruptor Motor del compresor de aire esté en la posición "OFF".
3. Asegurarse que todas las válvulas de seguridad funcionen correctamente.
4. Asegurarse que todas las protecciones de seguridad estén en su lugar y hayan sido montadas correctamente.

OPERACIÓN:

1. Leer atentamente las advertencias de seguridad antes de efectuar esta operación.
2. Asegurarse que la palanca del interruptor de presión esté en la posición "OFF".
3. Enchufar el cable de alimentación en la toma de corriente conectada a tierra.
4. Mueva la palanca en caja de interruptor de presión a posición de 'ON.' Este podrá el compresor de aire para enciende. Escuchará una fuga de aire durante los primeros 10 segundos hasta que se cierre la válvula de arranque fácil. Esto se detendrá cuando se logre la presión correcta. Cuando presión deja con uso, el compresor de aire encenderá automáticamente.
5. Ajustar la presión moviendo el regulador de presión en el sentido contrario a las manecillas del reloj para reducir la presión y en el sentido de las manecillas del reloj para aumentaria.
6. En caso de ruidos o vibraciones anómalos, detener el compresor de aire y consultar la sección "Localización de Averías".

ADVERTENCIA RIESGO DE LESION!

No suponga jamás que el compresor de aire no pueda causar lesiones sólo porque no está funcionando. Podría arrancar en cualquier momento.

APAGAMIENTO:

1. Para apagar el compresor de aire, mover la palanca sobre la caja del interruptor de presión en al posición "OFF". NO DETENGQA JAMAS el compresor de aire desenchufándolo de la toma de corriente porque existe el peligro de electrocución.
2. Descargar el aire de los depósitos de aire, por medio de una herramienta conectada o tirando los anillos de la válvula de seguridad.
3. Una vez que le presión en el interior de los depósitos de aire es inferior a 10 libras, abrir la válvula de descarga debajo de cada depósito de aire para eliminar la humedad.
4. Dejar enfriar el compresor de aire.
5. Limpiar el compresor de aire con un paño y colocarlo en un lugar seguro, donde no exista el riesgo de congelación.

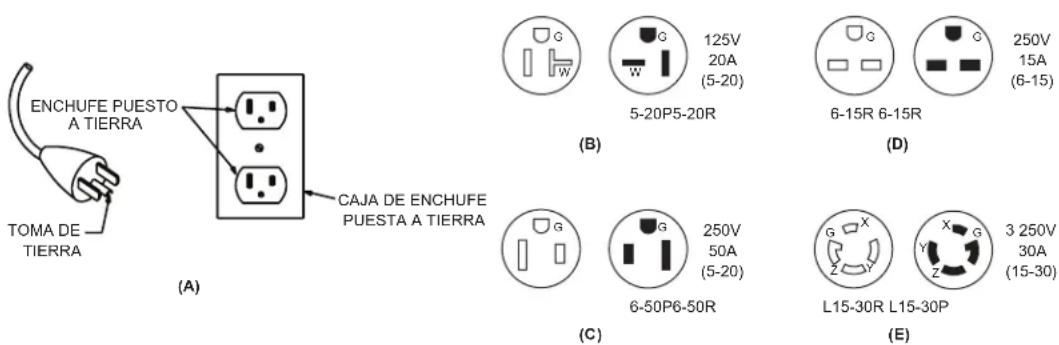

EJEMPLOS DE LOS ENCHUFES POSIBLES DE LA CUERDA Y DEL RECEPTÁCULO CORRESPONDIENTE

TOMA DE TIERRA ENCHUFE PUESTO A TIERRA CAJA DE ENCHUFE PUESTA A TIERRA (A) (B) 125V 20A (5-20) 5-20P5-20R 6-15R 6-15R 250V 15A (6-15) (D) 250V 50A (5-20) 6-50P6-50R 3 250V 30A (15-30) (C) L15-30R L15-30P E)

INSTRUCCIONES DE MANTENIMIENTO

Leer el manual de instrucciones antes de efecturar cualquier operación de mantenimiento. Las operaciones descritas a continuación deben ser llevadas a cabo cuando el compresor se apaga por mantenimiento o reparaciones.

1. Apagar el compresor de aire.
2. Desconectar el cable de la toma de corriente principal.
3. Abrir todas las descargas.
4. Esperar que el compresor de aire se haya enfriado antes de comenzar las operaciones.

ADVERTENCIA RIESGO DE LESION!

No suponga jamás que el compresor de aire no pueda causar lesiones sólo porque no está funcionando. Podría arrancar en cualquier momento.

Operación Diaria Semanal Mensual 200 Horas
Descargar la condensación del depósito/s de aire	X
Controlar el cubierta/tapa X
Controlar que no hay ruidos/ viraciones anómalos	X
Inspeccionar que no hay fugas de aire			X
Limpiar el compresor de aire exteriormente		X
Controlar el filtro del aire X
Controlar la válvla de seguridad X
Sustituir el filtro del aire X

PERÍODO DE ASENTAMIENTO

Antes del primer uso, haga funcionar durante 30 minutos el compresor de aire en presión cero del tanque con las válvulas de drenaje totalmente abiertas.

LOCALIZACIÓN Y CORRECCIÓN DE FALLAS

PROBLEMA POSIBLE CAUSA	SOLUCIÓN
El motor no se enciende o no vuelve a encenderse.	El cable de alimentación no está conectado.	Enchufar el cable en la toma de corriente cometada a tierra.
	El interruptor motor/presión está en la posición "OFF"	Mover el interruptor en la posición "ON"
	The motor thermal overload tripped on air compressor.	Apagar el compresor de aire, esperar que el motor se enfrie, luego presionar firmemente el botón (rojo) del magnetotérmico motor hasta oír
	Se han fundido los plomos o se ha activado el interruptor automático	Sustituir los plomos o restablecer el interruptor automático. Controlar que el fusible disponga de los amperios correctos.
		Controlar las condiciones de baja tensión.
		Desconectar cualquier otro equipo eléctrico del circuito o hacer funcionar el compresor de aire en su propia sección del circuito
	El cable es de sección errada o la longitud de la extensión es incorrecta	Controlar el correcto valor del calibre y longitud del cabl
	La presión del aire en el depósito supera la presión de activación del interruptor motor/presión	El motor se enciende automáticamente cuando la presión en el depósito de aire es inferior a la presión de activación del interruptor motor/presión
	La válvula de escarga de la presión en el interruptor motor/presión no ha descargado la presión de la culata de la bomba	Descargar la línea, colocando el interruptor en la posición "OFF".
	La válvula de válvula a inspeccionar está abierto y no puede cerrar	Remove y limpie o reemplace.
	El motor, el condensador motor, el interruptor motor/presión o la válvula de retención no funciona correctamente	Reemplazar.
El compresor de aire no arranca, pero el motor hace ruido y entonces apaga	Voltaje incorrecto, talla incorrecta de cortacircuitos, plomo, o motor. Motor defectivo	Llame al servicio al cliente
	Demasiado aparatos que está operando al mismo circuito	Use un otro circuito o remova los aparatos excesivos del circuito
	Cuerda de exteniñon demasiado larga o reegal de hilo incorrecto	Use mas tubera de aire en vez de la cuerda de extensión, o use regal correcta de hilo y largor de cuerdae
	Conexión electrical suelta Llame un electrónica cista calificado
	Lálvula de retención es defectuosa y el interruptor motor/presión es defectuoso	Remplace
La carga excesiva de termal de motor continua a arrancar o no puede reajustar	Mal ventilación que causa la bomba o motor a recalentar.	Mueva la unidad a un lugar bien ventilado
	Empaquetadura de cabeza defectivo o válvula (caná) defectuoso	Repare o remplace las empaquetaduras y válvulas. Torque tamiz de cabeza a las 17 pesas
	El motor de carga excesiva termal defectuoso	Substituya la sobrecarga termal. Llame un centro de reparos a los motores si todavía teniendo problemas

LOCALIZACIÓN Y CORRECCIÓN DE FALLAS

PROBLEMA POSIBLE CAU	SA SOLUCIÓN
El motor funciona sin interrupciones	El interruptor motor/presión no apaga el motor cuando el compresor de aire alcanza la presión de desacivación y la válvula de seguridad se activa	Colocar el interruptor motor/presión en la posición "OFF". Si el motor no se apaga, desconectar el compresor de aire. Si los contactos eléctricos están soldados entre sí, sustituir el interruptor de presión
	La capacidad del compresor de aire es insuficiente	Limitar la presión del aire a la capacidad del compresor de aire. Usar una herramienta que requiera una presión inferior o un compresor de aire con una capacidad superior
El compresor de aire. Arranca pero no tiene presión	Tubería de aire sangrar está suelta Haga mas apretado la conexión
Noisy operation.	Residuos de carbono en los pistones o en las válvulas	Desmontar e inspeccionar la culata del cilindro. Limpiar y sustituir
	Avería del cojinete, pistón o biela PARAR EL COMPRESOR! Póngase en contacto con la Asistencia Clientes
Abajo de presión en tanque de aire o abajo de presión rapidamente cuando el compresor de aire está apagado	La válvula del tanque de aire de elmi-nar está abierto	Cierre completamente la válvula del tan-que de aire de díliminar
	Los accesorios no han sido apreta-dos bien	Aretar los accesorios donde se oye que el aire dale. Controlar los accesorios con una solución de agua y jabón. No apretar demasiado
	La válvula de retención y la válvula piloto es defectuose	Desmontar, limpiar o sustituir
	Fugas de aire del depósito de aire	Sustituir el depósito de aire. No intentar reparar el depósito
Presión insuficiente en la herramienta o en los acces-sorios	El regulador de presión no ha sido ajustado a una presión suficiente-mente alta o avería del regulador de presión	Ajustar el regulador de presión al valor adecuado o sustituir
	Fugas de aire Localizar las fugas y reparar
	Filtro aspiración aire obstruido Limpiar o sustituir
	Los tubos o los empalmes de los tubos son demasiado pequeños o largos	Sustituir con tubos o empalmes más grandes
	El compresor de aire no produce la capacidad de aire requerida	Controlar el requisito de aire del acceso-rio. Si es superior al CMF o a la presión suministrada or el compresor de aire, es necesario usar un compresor más grande
	Válvula de cheque restrica Limpie o reemplace
El compresor de aire no produce suficiente aire	Filtro aspiración aire obstruido Limpie o reemplace
	Válvula (lámina) defectuosa Vaciar el depósito de aire y medir el tiempo de bombeo. Comparar con los datos técnicos. Si es inferior, desmontar la culata de la bomba e inspeccionar la placa de válvulas, limpiar o sustituir
Escapes de aire de la vál-vula de arrancar.	Válvula de arrancar defectuosa o talla incorrecta	Si la regla de presión a aire dice mas de 40 PSI, la válvula de arrancar es defectuosa
		Si la regla de la presión de aire en el tan-que dice menos de 40 PSI, es possible que su altitud necesita una válvula de arrancar con un rato mas bajo de PSI

LOCALIZACIÓN Y CORRECCIÓN DE FALLAS

PROBLEMA POSIBLE CAUSA	SOLUCIÓN
El aire continua a filtrar a ala varilla de presión mientras el motor está está en marcha	Váluvla de inspeccionar defectivo Remove, limpie, o reemplace
	La tuberiá de aire de sangrar está suelto	Haga la conexión mas apretado
El aire continua a filtrar a ala varilla de presión mientras el motor está apagado	El válvula de cheque es defectuoso Remove, limpie, o reemplace
El aire sopla desde el filtro de entrada de aire	Soupape (reed) d'admission défectu-uese	Reemplace.
Fugas de aire en la bomba	Juntas defectuosas Sustituir y apretar los pernos de la culata
El aire sale de la válvula de seguridad	La válvula de seguridad probable-mente es defectuosa	Activar la válvula de seguridad man-ualmente tirando del anillo. Si el aire sigue saliendo, debe ser sustituida.
	La presión de aire en el depósito es excesiva	Interruptor motor/presión defectuoso. Sustituir.
Condensación en el aire de descarga	Condensación en el depósito de aire debido a una elevada humedad atmosférica o el compresor de aire no ha funcionado por un tiempo suficiente	Opera el compresor de aire por una hora para impedir demasiado con-densión. Vaciar el depósito de aire después de cada empleo. Vaciar el depósito de aire más frecuentemente en climas húmedos y usar un filtro en la línea de aire.

DECLARACIÓN DE GARANTÍA

Mi-T-M® garantiza que todas las piezas (excepto aquellas a las que se hace referencia abajo), de su nueva lavadora a presión libres de defectos en materiales y mano de obra durante los periodos siguientes

Por uno (1) año a partir de la fecha original de compra: Bomba de Compresor Asamblea de Tanque Canerías

Por seis (6) mes a partir de la fecha original de compra: Interruptor de Presión Regulador Válvula de Revisar Cobre Inoxidable

Por noventa (90) días a partir de la fecha original de compra: Indicador de Presión Válvula de Álivio de Seguridad Válvula de Descargar

1. El motor está cubierto bajo una garantía separada proporcionada por el fabricante respectivo y está sujeta a los términos en ella establecidos.

2. Partes de desgaste normal:

Aislodores

Filtros de Aire

1. Esta garantía no cubre las piezas dañadas debido al deterioro normal causado por el uso, mala aplicación, mal uso, operación a velocidades, presiones o temperaturas diferentes a las recomendadas. Las piezas dañadas o gastadas a causa del uso de líquidos cáusticos o por la operación en medios ambientes abrasivos o corrosivos o bajo condiciones que causan cavitación de la bomba no están garantizadas. La falla en seguir los procedimientos recomendados de operación y mantenimiento también cancela la garantía.

2. Cargas de trabajo, perdida o dano se resultando de operación incorrecta, mantenimiento (otro de descarga rutina de tanque de aire y cambios de aceite si aplicable) o repares se hizo de personas otros de un Centro de Servicio Authorizado de Mi-T-M.

3. El uso de piezas de repuesto diferentes a las genuinas Mi-T-M cancelará la garantía. Las piezas devueltas, con franqueo pagado a un Centro de Servicio Autorizado Mi-T-M serán inspeccionadas y reemplazadas, libre de cargos, si se determina que están defectuosas y sujetas a la garantía. No existen garantías que se extiendan más allá de la descripción contenida aquí. Bajo ninguna circunstancia Mi-T-M® Corporation será responsable por la pérdida de uso de la unidad, pérdida de tiempo, inconvenientes, pérdida comercial o daños consecuentes.

PARA SERVICIO O CONSIDERACION DE LA GARANTIA CONSULTE CON: Mi-T-M® Corporation/50 MI-T-M Drive, Box 50/Peosta, IA 52068-0050

Telefono: 563-556-7484/Telefone gratis en los EE. UU.: 800-553-9053/Fax [phone] Lunes - Viernes 8:00 a.m. - 5:00 p.m. CST
