MANUAL DE USUARIO Boom + Bar Mount GOPRO

Boom y barra de soporte

GUÍA DE USUARIO

Qué incluye

Soporte de cámara con articulación esférica

Brazos del Boom

Soporte deslizante con triangulación

Caja de almacenamiento de llave hexagonal

Soporte profesional para manubrios/tubos de asiento/barras

5 inserciones de goma

22.2mm-23.8mm

25.4mm 27.2mm

CONEXIÓN DEL SOPORTE DE CÁMARA CON ARTICULACIÓN ESFÉRICA

Extiende los brazos del Boom. Alínea los adaptadores del soporte de cámara con articulación esférica con el adaptador de montaje del brazo del Boom. Utiliza un tornillo hexagonal para fijer la articulación esférica en su lugar.

CONEXIÓN DE TU GOPRO

Alinea los adaptadores de tu GoPro con los adaptadores de montaje del brazo del Boom. Utiliza un tornillo hexagonal para fijar tu GoPro en su lugar.

Nota: Puedes utilizar un tornillo moleteodo para asegurar la cámara si el Boom está quieto y no hay vibración. Utiliza un tornillo hexagonal cuando el Boom esté en movimiento o si hay mucha vibración.

Montaje con Soporte profesional para manubrios/tubos de asiento/barras

CONEXIÓN DEL SOPORTE 1. Abre la abrezadera

1. Fija la inserción de goma adecuada.

1. Ajusta la abrazadera a tu equipo. Utiliza la llave hexagonal para fijar la abrazadera en su lugar.

CONEXIÓN DEL BOOM Alinea los adaptadores del brazo del Boom con los adaptadores de montaje de la abrazadera. Utiliza un tornillo hexagonal para fijar el brazo en su lugar.

CONSEJO PRO: Para obtener los mejores resultados en terreno irregular, utiliza solo una extensión de Boom cuando lo montes en un manubrio delantero. Esto ayudará a minimizar los efectos de los golpos y la vibración.

Montaje con soportes adhesivos

APLICA EL SOPORTE ADHESIVO EN LA SUPERFICIE

• Limpia bien el área en el que quieres montar el soporte.
• Aplica el soporte solo en superficies lisas, limpias y secas.
• Aplica el soporte en la superficie al menos 24 horas antes de utilizarlo.

CONEXIÓN DEL BOOM

1. Alinea los adaptadores del brazo del Boom con los adaptadores de montaje del soportes adhesivo. Utiliza un tornillo hexagonal para fijar el brazo en su lugar.

1. Leventa la clavija de la hebilla de montaje. Desliza la hebilla de montaje en la base adhesiva. Presiona la clavija de la hebilla de montaje de modo que quede encajada en la hebilla.

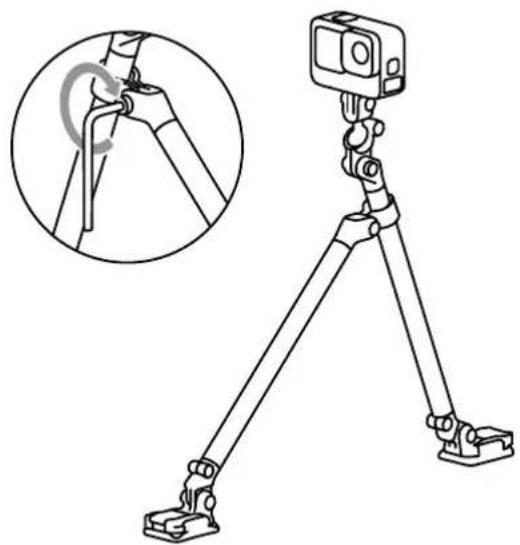

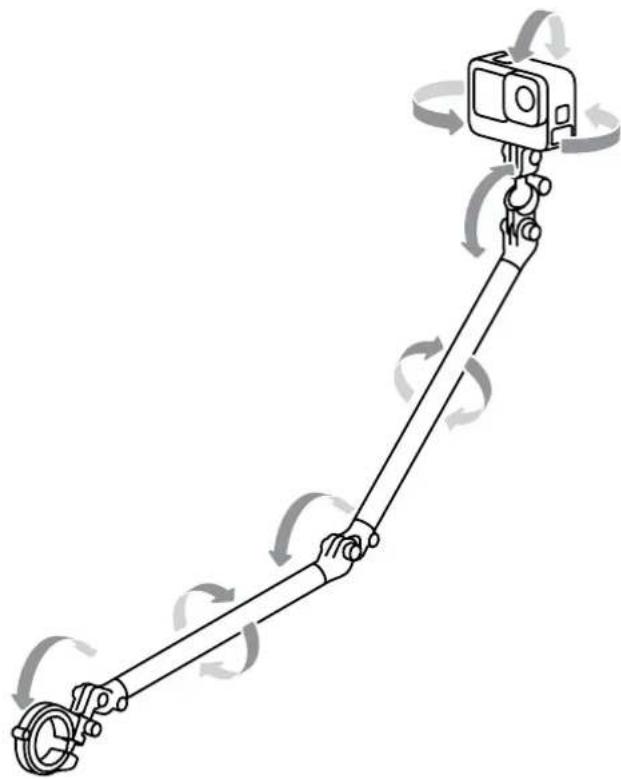

Ajuste del ángulo de la cámara

Incline y gira el Boom a la posición descada y, luego, fijalo en su lugar con la llave hexagonal.

INSTALACIÓN DEL SOPORTE DESLIZANTE CON TRIANGULACIÓN Añoja las patas del Boom quitando el tornillo central.

Conecta el soporte deslizante con triangulación a uno de los brazos del Boom. Esto te permite usar un brazo para apoyar al otro y crear plataformas de captura ultraestables.

CONSEJO PRO: Agrega más brazos de Boom y soportes deslizantes con triangulación (se venden por separado) para crear estructuras más largas y estables.

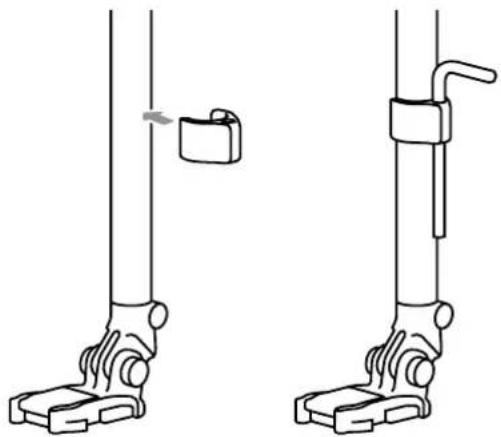

Almacenamiento de llaves hexagonales

Conecta la caja de almacenamiento de llave hexagonal a uno de los brazos del Boom para tener acceso rápido y fácil.

CONSEJO PRO: Siempre conecta la caja de almacenamiento y la llave hexagonal antes de estirar el Boom. Así evitarás perderla.

ADVERTENCIA: No dejes la caja de almacenamiento de llave hexagonal conectada si ves a alta velocidad o si realizas actividades de alta vibración.

ADVERTENCIA: Ten cuidado al usar el Boom, GoPro y sus accesorios. Siempre presta atención a los airedeores para evitar lastimarte y lastimar a los demás. Siempre elige un casco que cumpla con las normas de seguridad vigentes cuando lo utilices con un Boom u otro soporte de GoPro. Siempre sigue las instrucciones del fabricante del casco sobre el uso seguro del mismo. Si conectas el Boom a tu casco, GoPro recomienda que lo hagas en la parte posterior del casco.

El Boom no está diseñado ni debe utilizarse para paracaldismo, salto base, salto en bungee u otras actividades y deportes aéreos.

Garantía De Por Vida

Este producto de GoPro tiene una Garantía limitada contra defecto en los materiales o la mano de obra durante la vida útil del producto en beneficio del primer comprador o el destinatario del regalo. Se repararán o reemplazarán los productos que se encuentren defectuosos a criterio de GoPro, GoPro se reserva el derecho de tomar todas las determinaciones de esta garantía. Se podrían reparar o reemplazar por un cargo las fallas del producto debido al desgaste normal, al mal uso o al desgaste natural de los materiales con el uso prolongado y el paso del tiempo. Para obtener ayuda con el producto, visita gopro.com/help.

TODAS LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA DETERMINADO FIN ESTÁN LIMITADAS A LA DURACIÓN DE ESTA GARANTÍA. GOPRO NO SE HACE RESPONSABLE DE LAS DEMÁS CONDICIONES O GARANTÍAS EXPRESAS O IMPLÍCITAS. EN LA MEDIDA QUE LA LEY LO PERMITA, BAJO NINGUNA CIRCUNSTANCIA GOPRO SERÁ RESPONSABLE DE LA PÉRDIDA DE INGRESOS O GANANCIAS, NI DE CUALQUIER DAÑO CUANTIFICABLE, EMERGENTE, FORTUITO, ESPECIAL O PUNITIVO, SEA CUAL FUERE LA CAUSA O EL MOTIVO POR EL CUAL SURJA O ESTE RELACIONADO CON EL USO O LA INCAPACIDAD DE OPERAR EL PRODUCTO, INCLUSO SI SE LE HA ADVERTIDO A GOPRO LA POSIBILIDAD DE TALES DAÑOS. BAJO NINGUNA CIRCUNSTANCIA LA RESPONSABILIDAD DE GOPRO SUPERARÁ EL MONTO DESEMBOLSADO POR EL PRODUCTO.

Esta Garantía de por vida le confiere derechos legales específicos; además, es probable que tengas otros derechos que varían según el estado o país. Algunos lugares no permiten restricciones sobre garantías implícitas, o la exclusión o restricción de daños fortuitos o emergentes, por lo que las limitaciones descritas anteriormente podrían no aplicarse a tu caso.

Para evaluar la Garantía de por vida, visita www.gopro.com/help a fin de obtener una autorización de devolución antes de que envíes el producto a GoPro. Para evaluar la garantía, tu producto debe venir acompañado de una explicación y un recibo. Todos los envíos para evaluar la garantía cloben estar asegurados y pagados por adelantado. GoPro no puede responsabilizarse de paquetos perdidos que se enviaron a nuestra empresa. Cobraremos una tarifa y estableceremos un valor razonable para reparar o reemplazar conforme a los daños que no cubre la Garantía de por vida. La garantía no tendrá validez donde este prohibida por ley.
