MANUAL DE USUARIO Vespin II CST474CEFG TOTO

Manual de Instrucciones

Manuel D'Installation

TOTO®

CST474CEF(G)

CST474CUF(G)

CST764S(G)

CST774S(G)

CST794SF

CST794EF

ÍNDICE
¡Gracias por elegir TOTO®!......11Antes de la instalación......11Herramientas necesarias común......11Incluía partes......12Antes de la instalación......14Procedimiento de instalación......15Instrucciones de mantenimiento......16Cuidado y limpieza......18Garantía......19Bosquejo......29Refacciones......30
¡GRACIAS POR ELEGIR TOTO!
La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.
HERRAMIENTAS QUE NECESITA
• Llave Adjustable de 10" • Sello/Anillo de Cera• Sierra Para Metales • Pernos de Montaje pra la Brida• Cinta para Medir del Suelo• Pinzas Manuales • Línea Abastecedora de Agua• Destornillador de Cabeza Plana • Silla del inodoro (Se recomienta- Broca de ^5/_16 " para Instalación del Concreto/ silla TOTO SoftClose)Azulejo- Broca de ^11/_64 "para Instalación en Piso de Madrea
INCLUÍA PARTES
Asegúrese de que tiene todas las piezas del empaque:
Recipiente de Porcelana con Tapa		Tanque		En el Fontanería Gruesa:
				Conexión de Salida de PVC
Tapa del Tanque		Empaquetadura Tanque - Recipiente		Ancla (4 piezas)	Arandela para Perno en T (2 piezas)	Tuerca para Perno en T (2 piezas)
a. Pernos (metálicos) - 2 b. Rondanas (goma) - 2 c. Rondanas (metálicos) - 4 d. Tuercas (metálicas) - 4 Herrajes pra el Tanque y Recipiente	Juego de Tornillos de Montaje Superior (para el Asiento)	[WAYK] Placa de Cubierta (2 piezas)		Perno de Montaje del Inodoro (2 piezas)		Tornillo de Montaje con Arandela (4 piezas)

ANTES DE LA INSTALACIÓN

■ Lea estas instrucciones detenidamente antes de comenzar a trabajar.
■ Proporcione las instrucciones a los clientes. Estas instrucciones contienen información sobre el mantenimiento y la garantía.
■ Si es necesario, quite el inodoro existente.

¡IMPORTANTE!

Debido a la potente rendimiento de nuestro Ciclón, G-Max, S-Max y la gravedad de alimentación de agua corriente, no se precisan para las instalaciones de "back-to-back". La única forma de instalar estos baños en una situación de "back-to-back" es cuando las conexiones del desagüe WC incorporar un accesorio estrella. Por favor, póngase en contacto con su constructor o contratista antes de esta instalación.

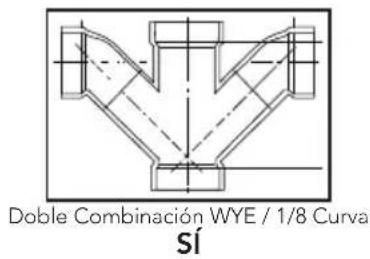

Doble Combinación WYE / 1/8 Curva Sí

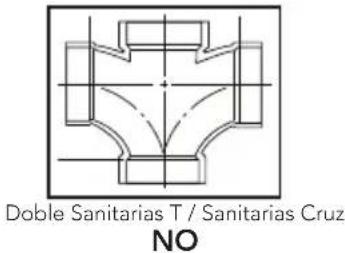

Doble Sanitarias T / Sanitarias Cruz NO

A fin de que su nuevo inodoro TOTO se adapte correctamente controle las dimensiones que figuran debajo:

1) La distancia entre la pared suelo acabada hasta el centro de la salida del inodoro, fontanería gruesa "RI":

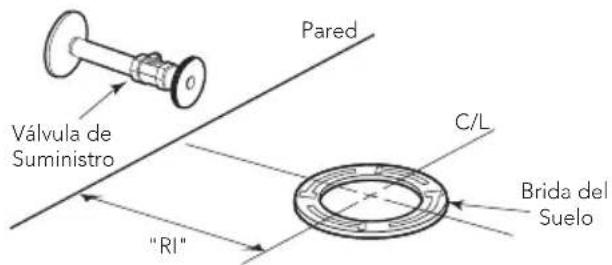

Pared Válvula de Suministro C/L Brida del Suelo "RI"

Asegúrese de tener la parte de conexión de salida correcta:

"RI" N° de Pieza de la Conexión de Salida
12"	TSU01W.12R / TSU03W.12R(se suministra)
10"	TSU01W.10R / TSU03W.10R(Opcional, se debe adquirir por separado)
14"	TSU01W.14R / TSU03W.14R(Opcional, se debe adquirir por separado)
12" TSU02W.12 (Se suministra CST794SF/CST794EF)

Extracción inodoro existente (si es necesario)

1) Cierre el suministro de agua
2) Descargue el inodoro, quite el agua restante del tanque y la taza.
3) Conector de agua desconectar.
4) Retire el tanque y la taza.
5) Retire viejo sello de cera y pernos de montaje.

PROCEDIMIENTO DE INSTALACIÓN

Instalación de los pernos de montaje

1) Limpie la suciedad de la brida del suelo, luego instale los pernos de montaje en las ranuras de la brida (ver Ilustración 1). El perno debe insertarse en la ranura con la cabeza hacia abajo y el vástago roscado apuntando hacia arriba.

Instalación de la conexión de la salida

2) Taladre cuatro agujeros de 11/64" aguje- ros en el suelo en el lugar que se indica en el Unifit Bruto-En a partir de las instruc- ciones de instalación que se encuentran en Bruto-En la casilla (ver Ilustración 2). (5/16 "agujeros son para hormigón/anc- lajes de piso azulejo).
3) Voltee la conexión de salida de PVC de tal forma que la parte superior quede mirando hacia abajo. Presione firmemente un nuevo sello de cera sobre el encastre circular alrededor de la apertura de la salida. Regrese la conexión de salida a su posición original y bájela hasta colocarla sobre la brida del suelo. Con la unidad debidamente alineada, presione firmemente para el sello de cera (ver Ilustración 3).

PRECAUCIÓN: No mueva la conexión de salida una vez que fijó el sello de cera.

4) Inserte las arandelas u las tuercas roscadas sobre los pernos de montaje y ajuste con la mano (ver Ilustración 4). Luego ajuste los pernos con una media vuelta adicional.
5) Asegure la parte posterior de la conexión de salida al piso utilizando 4 tornillos y arandelas.
6) Inserte los pernos en T en las ranuras con las cabezas hacia abajo y los vástagos roscados apuntando hacia arriba.

NOTA: Nivele la salida de PVC. No em- plee demasiada duerza.

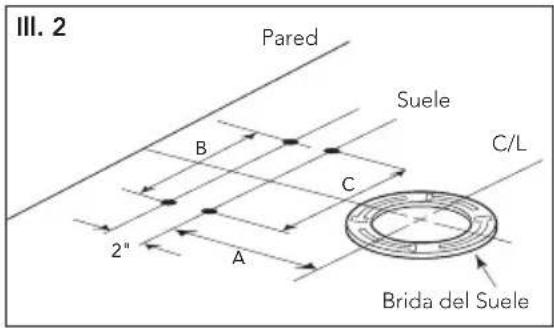

III. 2 Pared Suele C/L B C 2" A Brida del Suele

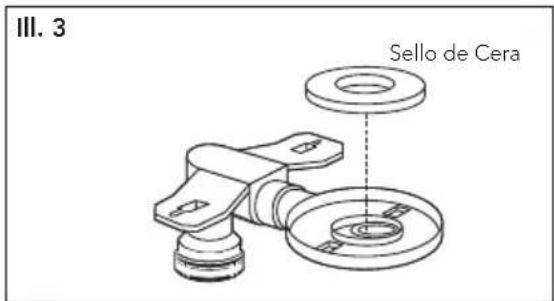

III. 3 Sello de Cera

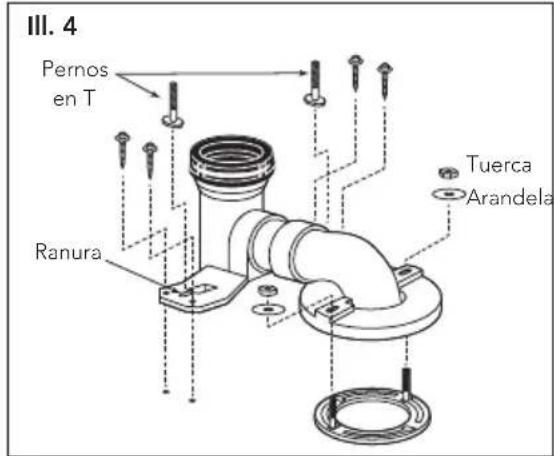

III. 4 Pernos en T Ranura Tuerca Arandela

PROCEDIMIENTO DE INSTALACIÓN

Montaje del tanque en el recipiente

1) Asegúrese de que la empaquetadura entre el tanque y el recipiente este montada sobre la válvula de vaciádo del lado del tanque.
2) Asegúrese que la tuerca del flotador y la tuerca de la válvula de vaciádo esten correctamente apretadas. Levante el tanque y cuidadosamente guíe la salida de la válvula de vaciádo a través de la entrada del recipiente que se encuentra en el soporte del tanque del recipiente.
3) Instale las rondanas en los pernos de montaje.
4) Sostenga el tanque y alinee los pernos de montaje a través de los orificios de 1/2 pulgada en la base del tanque y en el soporte del tanque del recipiente.
5) Enrosque completamente las tuercas con la mano antes de descargar el tanque. Aprete las tuercas uniformemente hasta que le tanque se apoye ajustadamente en el recipiente. Empaquetadura Tanque/Recipier

NOTA: No agarre el tubo de desagur para maniobrar el tanque.

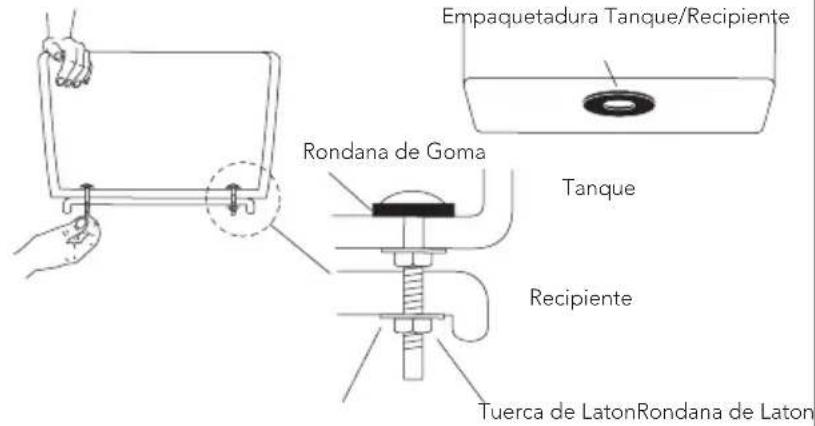

Empaquetadura Tanque/Recipiente Rondana de Goma Tanque Recipiente Tuerca de Laton Rondana de Laton

Instalación del inodoro

1) Levante el inodoro y suavemente bájelo hasta colocarlo sobre la brida del suelo (ver Ilustración 5). Asegúrese de que la salida de la espig del inodoro se desplace en el manguito de goma y que los pernos en T se ajusten a través de las aperturas en la base del inodoro.
2) Inserte las arandelas y las tuercas roscadas sobre los pernos de montaje y ajuste con la mano.
3) Luego ajuste los pernos con una media vuelta adicional.
4) Instale las placas de cubierta.

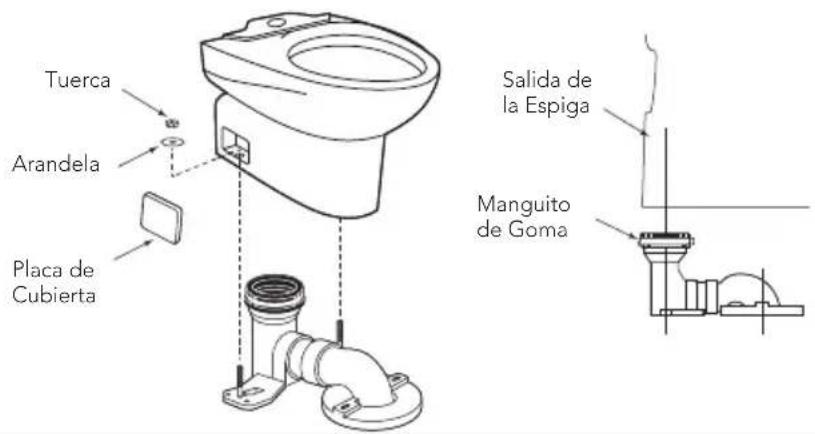

Tuerca Arandela Placa de Cubierta Salida de la Espiga Manguito de Goma

ADVENTENCIA: NO ajuste demasiado las tuercas, podría ocasionar daños en la porcelana o en las piezas plásticas.

PROCEDIMIENTO DE INSTALACIÓN

Conexión de linéa de aqua

1) El tope de suministro debe instalarse de acuerdo con las instructiones para el tope de suministro en la ubicación, tal como se muestra en Antes de Instalacion sección.
2) Tire la cadena brevemente para asegurarse de que no quede suciedad. Conecte el suministro flexible al tope de suministro (ver Ilustración 6).
PRECAUCIÓN: Apriete a mano solamente.
3) Abra el tope de suministro, verifique que no haya fugas, vuela a ajustar un poco, si fuera necesario. Suministro de agua la presión debe ser de: 20 a 80 psi estática.

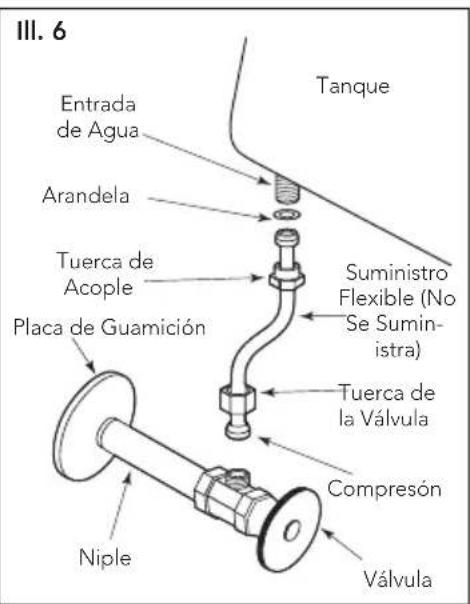

III. 6 Tanque Entrada de Agua Arandela Tuerca de Acople Placa de Guamición Suministro Flexible (No Se Suministra) Tuerca de la Válvula Compresón Niple Válvula

Operación

NOTA: No es necesario ajustar laválvula de relleno / llave de flotador. El agua se detendrá al nivel apropiado de forma automática.

1) Tire la cadena varia veces. Controle que la válvula de la cisterna funcione adecuadamente. Asegúrese de que la cadena no esté enredada y que el brazo de la cisterna se encuentre en la posición correcta.
2) Instale la tapa del tanque del inodoro sobre la parte superior del tanque del inodoro.
3) Instale el asiento del inodoro sobre el recipiente del mismo (ver Ilustración 7). (Se incluye el conjunto de pernos de montaje superior con el recipiente).
4) Inserte las tuercas revestidas de goma en los orificios del asiento del recipiente.

NO TA: retire el asiento existente si fuera necesario.

5) Coloque el asiento sobre el recipiente y gire la unidad de charnelas hasta alcanzar la ubicación correcta mientras sostiene el asiento contra el recipiente. Ajuste los pernos desde la parte superior con el destornillador. Vuelva a colocar la tapa del perno y baje la tapa (si fuera necesario).

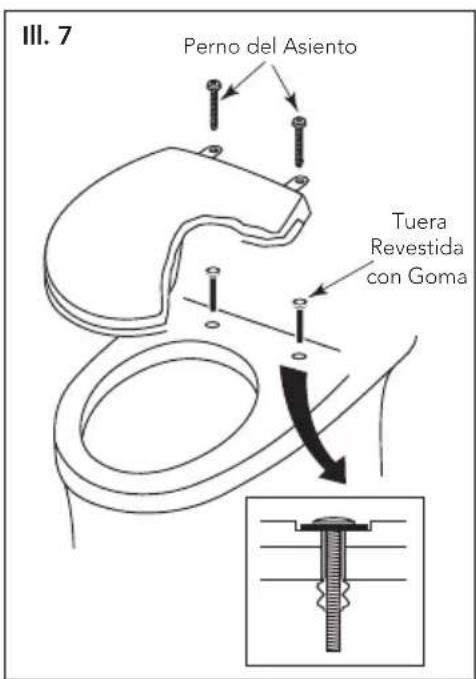

III. 7 Perno del Asiento Tuera Revestida con Goma

INSTRUCCIONES DE MANTENIMIENTO

Procedimento de reemplazo de la válvula de llenado

1) Cierre el suministro de agua al excusado.
2) Tire la cadena y retire el agua restante del tanque con una esponja.
3) Quite la conexión del suministro de agua de la válvula de llenado.
4) Quite la válvula de llenado anterior y utilice la esponja húmeda para limpiar el orificio del tanque.
5) Coloque la válvula de llenado nueva en el orificio del tanque.
6) Enrosque la tuerca de montaje en el vástago de la válvula de llnado y ajuste la tuerca.

NOTA: No ajuste demasiado. Asegúrese de instalar la válvula de llenado en una posición que no interfiera con el funcionamiento de la palanca de descarga.

7) Conecte el suministro de agua al vástago de la válvula de llenado y sólo ajustelo manualmente.

NOTA: No ajuste demasiado. Éstas son piezas plásticas. No utilice lubricante en ninguna conexión de suministro de agua.

8) Conecte el tubo de relleno al niple de la válvula y sujete el otro extremo del tubo de relleno al tubo de desagüe.

9) Abra el suministro de agua y verifique que no haya pérdida de agua fuera del tanque.

NOTA: A medida que el agua llene el tanque, también será derivada al tubo de desagüe a través del tubo de relleno. Este flujo de agua adicional es fundamental para rellenar el recipiente del excusado. Una vez que el tanque está lleno y el suministro de agua se interrumpe, es probable que caigan algunas gotas de agua residual de la válvula de llenado. Esto es NORMAL y las gotas dejarán de caer.

Ajuste del nivel del agua

Dependiendo de la planta de fabricación, usted debe tener una o ambas de las siguientes válvulas de llenado: Tipo A Tipo B Tipo C

Para una Válvula de Llenado Tipo A y C:

Refere a la marca para el nivel de agua (WL) en la pared interior del tanque. Permita que el agua llene el tanque. Gire el tornillo de ajuste en el sentido de las agujas del reloj en la dirección (+) para aumentar la altura del nivel del agua. (ver Ilustración 1). Gire el tornillo en sentido contrario a las agujas del reloj en la dirección (-) para disminuir la altura del nivel del agua. Tire la cadena para verificar el nivel correcto del ajuste si es necesario.

Para la Válvula Tipo B:

No hay ajustes de niveles de agua. La válvula de llanado nado se ha predeterminado de fábrica.

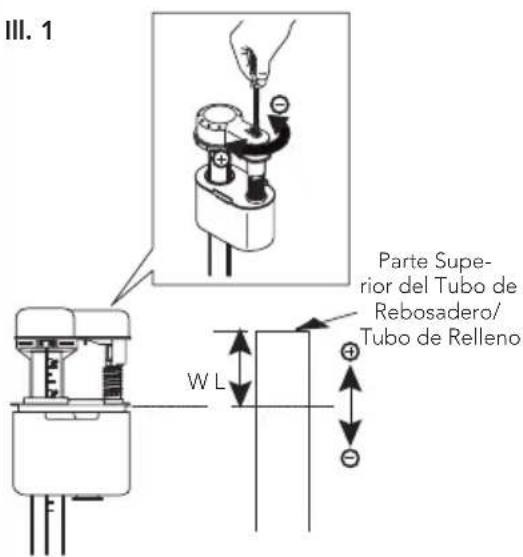

III. 1 Parte Superior del Tubo de Rebosadero/ Tubo de Relleno W L

INSTRUCCIONES DE MANTENIMIENTO

Reemplazo de la válvula de descarga (Solo Tanque del Modelo ST453)

1) Cierre el suministro de agua y descargue el inodoro.
2) Quite la tapa del tanque y déjela invertida sobre una superficie limpia.
3) Levante la trabab ubicada en la parte superior de la caja de cambios de la palanca de descarga como se muestra.

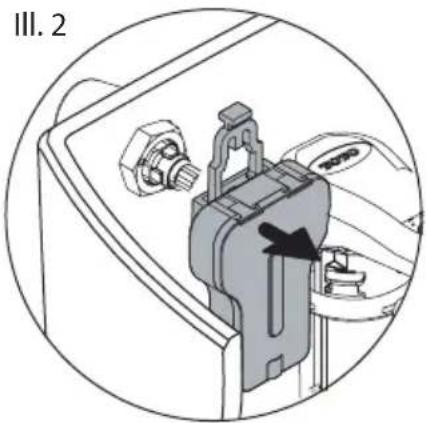

4) Retire la caja de cambios y deje a un lado como se muestra. (ver ill. 1 y ill. 2)
5) Rote y tire hacia arriba la torre de descarga para quitarla. (ver ill. 3)
6) Quite la junta de sello de goma gris y enjuáguela bajo el chorro de agua corriente para limpiarla. (ver ill. 4)
7) Coloque la junta nuevamente sobre la torre de descarga.
8) Alinee y coloque la torre de descarga sobre la base y presiónela suavemente para que entre y se asegure en su lugar.
9) Vuelva a colocar la caja de cambios de la palanca de descarga y presione la trabapara que la caja quede asegurada en su lugar.
10) Coloque nuevamente la tapa con cuidado sobre el tanque.
11) Descargue el inodoro varias veces a fin de asegurarse de que la palanca de descargue funcione normalmente.
12) Controle que el nivel de agua del inodoro sea el adecuado y que no haya perdidas.

INSTRUCCIONES DE MANTENIMIENTO

Sustitución de la válvula de drenaje

1) Cierre el suministro de agua.
2) Descargue el inodoro para eliminar el agua del tanque.
3) Retire la tapa del tanque y colóquela en un lugar seguro.

NOTA: Antes de retirar nada del tanque, tenga en cuenta la ubicación de la válvula de drenaje, de la cadena y del tubo de llenado.

4) Desenganche el tubo de llenado del tubo de desbordamiento de la válvula de drenaje.
5) Desenganche la cadena de la palanca de activación.
6) Desinstale el tanque (consulte el manual de instalación del inodoro).
7) Retire el cuerpo de la válvula de drenaje del tanque.
8) Sustituya la válvula de drenaje colocándola en la misma posición que la válvula de drenaje anterior.
9) Ajuste a mano la tuerca de montaje de la válvula de drenaje y use una llave para ajustar otro 3/4 de vuelta.
10) Vuelva a instalar el tanque sobre la taza.
11) Enganche la cadena y el tubo de llenado de nuevo en sus ubicaciones originales.
12) Abra el suministro de agua y, cuando el tanque esté lleno, compruebe si hay fugas.

ill. 1

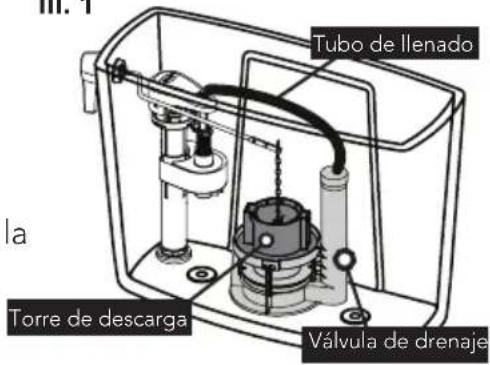

III. 1 Tubo de llenado la Torre de descarga Válvula de drenaje

ill. 2

AVISO: NO UTILICE LIMPIADORES EN EL RECIPIENTE DEL TANQUE

El uso de cloro en alta concentración o productos derivados del cloro puede dañar seriamente los accesorios en el tanque. Este daño puede ocasionar fugas y daños en la propiedad. TOTO® no se hará responsable por fallas o daños en los accesorios del tanque causados por el uso de limpiadores en el recipiente del tanque.

GARANTÍA

1. TOTO® garantiza que su vitreos china producto no presenta defectos en sus materiales ni de fabricación durante su uso normal cuando es instalado y mantenido adecuadamente, por un periodo de uno (1) año(s) a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, Latina y del Sur

2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.

3. Esta garantía no aplica en los siguientes casos:

a) Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b) Daño o pérdida resultado de cualquier accidente, uso inaceptable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto.
c) Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d) Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e) Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sea responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f) Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechos de garantía limitada.
2. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍATENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
3. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 South-ern Road, Morrow, GA 30260 [phone] o 888) 295-8134, si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CON-SECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILI-DAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUE DE PROHIBIDO POR LA LEYAPPLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITA-CIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍATÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN AN-TERIORES PUEDEN NO APLICAR A USTED.

AVISO TOTO no será responsable de fallas o daños ocasionados en este producto de plomería o componente del producto causados por cloraminas en el tratamiento del suministro de agua público o en los limpiadores en el recipiente del tanque que contengan cloro (hipoclorito de calcio). Nota: el uso de cloro en alta concentración o productos derivados del cloro puede dañar seriamente los accesorios. Este daño puede ocasionar fugas y daños graves en la propiedad. Para obtener más información, llámenos al [phone].

Procedimento de reemplazo

* Confirme las dimensiones correctas

NOTA: Compense correctamente para rodapicés largos.

NOTA: La fontanería gruesa del suministro de agua es más ancha que la estándar de 5". Consulte con el constructor o contratista.
