Tipo de producto	Griffo de lavabo mural
Marca	TOTO
Modelo	Silas TS210C
Uso	Alimentación de agua caliente y fría
Material	Latón cromado
Control	Palanca única
Herramientas de instalación requeridas	Destornillador, llave ajustable
Piezas incluidas	Conjunto de la manija, escudo, collar, tornillo y arandela, extensión roscada, adaptador
Instalación	Prever acabado de pared entre 65 mm y 95 mm, válvula TSMA requerida
Mantenimiento	Limpieza con jabón suave y paño suave, enjuague con agua tibia
Precauciones de mantenimiento	Evitar limpiadores abrasivos, lana de acero, productos químicos agresivos
Garantía residencial	Vida útil del producto, solo comprador original
Garantía comercial	1 año a partir de la instalación
Condiciones de garantía	Instalación y uso de acuerdo con las instrucciones
Defectos cubiertos	Defectos de material y fabricación en uso normal
Exclusiones de garantía	Daños por negligencia, instalación incorrecta, agua con sedimentos, sobretensiones
Zona de garantía	América del Norte, Central y del Sur
Reparaciones bajo garantía	Contactar a TOTO USA o un distribuidor autorizado
Manual disponible	Francés, inglés, español y otros idiomas bajo petición

Preguntas frecuentes - Silas TS210C TOTO

¿Cómo instalar el grifo Silas TS210C?

Asegúrese de que la válvula de base esté instalada correctamente con la flecha apuntando hacia la entrada de agua. Retire el protector de yeso, atornille la extensión roscada en la válvula, fije el adaptador con el tornillo y la arandela, luego apriete el collar sobre la extensión roscada. Finalmente, deslice el conjunto de la manija sobre el adaptador y apriete el cuerpo de la manija.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador y una llave ajustable.

¿Qué piezas se incluyen en el paquete?

El paquete contiene: conjunto de la manija, escudo, collar, tornillo y arandela, extensión roscada y adaptador.

¿Cómo limpiar el grifo sin dañarlo?

Limpie regularmente con un jabón suave, enjuague con agua tibia y seque con un paño suave. Nunca use limpiadores abrasivos, lana de acero o productos químicos agresivos, ya que opacarán el pulido y anularán la garantía.

¿Qué hacer si la manija no está vertical después de la instalación?

Retire el adaptador y gírelo un diente desde la posición original, luego reinstálelo. Esto ajustará la alineación de la manija.

¿Cuál es la garantía del grifo Silas TS210C?

Para uso residencial, TOTO garantiza el grifo contra defectos de material y fabricación durante la vida útil del producto para el comprador original. Para uso comercial, la garantía es de un año a partir de la instalación.

¿La garantía cubre los daños causados por el agua dura?

No, los daños causados por sedimentos o cuerpos extraños en el agua de alimentación no están cubiertos. Puede ser necesario usar un ablandador de agua.

¿Puedo instalar este grifo en un lavabo existente?

Este grifo está diseñado para instalación en pared con una válvula de base preinstalada. Requiere un orificio de montaje y una entrada de agua adecuados. Verifique la compatibilidad con su configuración.

¿Dónde puedo encontrar la guía de instalación completa?

La guía de instalación completa está incluida en el manual proporcionado con el producto. También puede descargarla gratuitamente en formato PDF en el sitio notice-facile.com.

¿Cómo contactar al servicio postventa de TOTO?

Para una reparación bajo garantía, contacte a TOTO USA al [phone] o escriba a TOTO USA, Inc., Southern Road, Morrow, Georgia 30260. También puede contactar a un distribuidor autorizado.

MANUAL DE USUARIO Silas TS210C TOTO

ÍNDICE

¡Gracias Por Elegir TOTO!......7Antes de la instalación......7Herramientas comunes necesarias......7Partes incluidas......8Procedimiento de instalación......8-10Garantía......11Dimensiones del enfoscado......17-18Preguntas frecuentes......19

GRACIAS POR ELEGIR A TOTO

La misión de TOTO es brindarle al mundo estilos de vida saludables, higiénicos y más cómodos. Diseñamos cada producto con el equilibrio entre forma y funcionamiento como un principio a seguir. Felicitaciones por su elección.

ANTES DE LA INSTALACIÓN

4 Siga todos los códigos de plomería.4 Vacíe todas las tuberías perfectamente antes de instalar la válvula.4 Asegúrese que el suministro de agua esté cerrado.4 TOTO se reserva el derecho de actualizar el diseño del producto sin previo aviso.

HERRAMIENTAS QUE NECESITARÁ

DesarmadorLlave inglesa ajustable

INCLUÍA PARTES

Asegúrese que todas estas partes estén incluidas en su empacado:

Montaje de la manija	Escudete*	Collar
Tornillo y arandela de seguridad	Extensión enroscada	Adaptador

* El producto real puede variar en apariencia dependiendo del modelo

PROCEDIMIENTO DE INSTALACIÓN

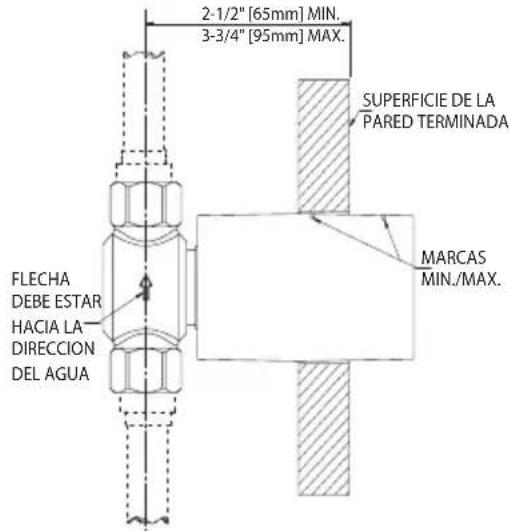

1. Confirme que la válvula haya sido instalada adecuadamente.

NOTA: La superficie de la pared terminada debe estar entre las marcas min y máx. en la guarda de yeso. Véase el manual de instalación TSMA para más información.

2-1/2" [65mm] MIN. 3-3/4" [95mm] MAX. SUPERFICIE DE LA PARED TERMINADA FLECHA DEBE ESTAR HACIA LA- DIRECCION DEL AGUA MARCAS MIN./MAX.

1. Retire el tornillo que asegura la guarda de yeso al cuerpo de la válvula, después jale la guarda de yeso hacia afuera para retirarla.

Procedimiento de Instalación (continuación)

1. Utilice una llave ajustable para apretar la extensión enroscada a la válvula.

Valve* Extensión enroscada

1. Asegure el adaptador a la válvula con el tornillo y la arandela de seguridad incluidos.

Adapter Lock Washer Screw Arenade de seguridad

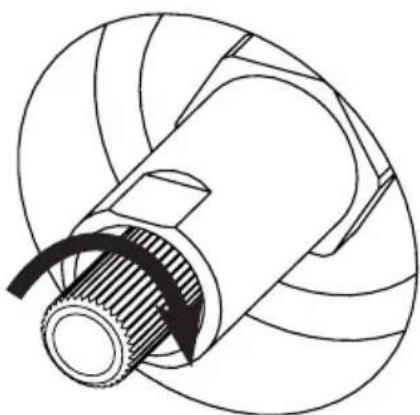

1. Gire el adaptador manualmente en el sentido de las manecillas del reloj hasta que se detenga.

Procedimiento de Instalación (continuación)

1. Sostenga el escudete contra la pared con el logo de TOTO hacia abajo. Apriete el collar hacia la extensión enroscada con una llave ajustable para asegurar.

Apriete el cada con rar. 2010 Escutcheon Collar

1. Deslice el montaje de la manija hacia el adaptador, y apriete el cuerpo de la manija hacia el collar para asegurarlo.

Si la manija no puede instalarse verticalmente: retire el adaptador y rote un diente de su posición original.

N-Handled Assembly

CUIDADO Y LIMPIEZA

Su nuevo ribete está diseñado para años de rendimiento sin presentar problemas. Manténgalo como nuevo limpiándolo periódicamente con jabón suave, enjuagándolo perfectamente con agua tibia y secándolo con un trapo limpio. No utilice limpiadores abrasivos, estropajos o químicos fuertes, ya que pueden dañar el terminado. No seguir estas instrucciones puede invalidar su garantía.

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:
   a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
   b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
   c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
   d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
   e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
   f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.
4. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía limitada.
5. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
6. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
7. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO, LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
