Tipo de producto	Monitor táctil LCD TFT
Marca	Aqprox
Modelo	appMT17W5
Dimensiones (17")	380 (A) x 408 (L) x 55 (P) mm
Resolución máxima	1280 x 1024
Formato de pantalla	4:3
Tipo de pantalla táctil	Resistivo de 5 hilos
Luminosidad	300 cd/m²
Contraste	350:1
Tiempo de respuesta	5 ms
Ángulo de visión horizontal	+80° / -80°
Ángulo de visión vertical	+80° / -80°
Consumo eléctrico	< 30 W
Alimentación	Adaptador AC 100-240 V, 50-60 Hz / DC 12 V, 4 A
Señal de entrada de video	RGB analógico 0,7 Vp-p (VGA)
Modos de pantalla compatibles	VGA, SVGA, XGA
Funciones principales	Monitor PC, pantalla táctil para POS, TV portátil, Juke Box, aplicaciones hospitalarias
Mantenimiento y limpieza	Utilizar un paño suave y seco. No usar agua ni productos químicos. No presionar la pantalla.
Seguridad	No abrir el aparato. No exponer a la humedad. Desconectar en caso de no uso prolongado. Respetar las normas de reciclaje.
Certificaciones	FCC, CE, RoHS
Accesorios incluidos	Adaptador de corriente, cable VGA, cable USB (para el táctil), CD de controladores eGalaxyTouch

Preguntas frecuentes - appMT17W5 Aqprox

¿Qué hacer si la pantalla no muestra ninguna imagen?

Verifique primero el LED de alimentación: si está apagado, asegúrese de que el cable de alimentación esté correctamente conectado. Si está rojo, verifique la conexión de video y que la computadora esté encendida. Si está verde, la resolución de la computadora quizás supera la resolución máxima (1280 x 1024); redúzcala.

La imagen es inestable, con ondas o temblores. ¿Cómo resolver?

Verifique que la frecuencia de actualización de su tarjeta gráfica sea compatible con el monitor. También puede presionar el botón de ajuste automático (tecla ➤) para optimizar la imagen.

¿Cómo limpiar la pantalla táctil?

Use un paño suave y que no suelte pelusa. No aplique ninguna presión sobre la pantalla. No use agua ni productos químicos, ya que podrían dañar la superficie táctil.

¿Cómo instalar los controladores de la pantalla táctil en Windows?

Inserte el CD eGalaxyTouch, abra la carpeta Win2000 XP y ejecute Setup.exe. Siga las instrucciones: marque la casilla para el puerto PS2 si es necesario, elija la calibración de 4 puntos y finalice la instalación. El controlador USB se detectará automáticamente.

¿Cómo calibrar la pantalla táctil?

En la utilidad eGalaxyTouch, vaya a la pestaña Tools y haga clic en 4 Points Calibration. Toque los íconos parpadeantes en orden para completar la calibración.

La imagen se desplaza o es parcial. ¿Qué hacer?

Asegúrese de que el cable VGA esté correctamente conectado. Verifique que la resolución de la computadora no sea superior a 1280 x 1024. Si la imagen se desplaza, la frecuencia de actualización vertical debe reducirse.

¿Qué hacer si la pantalla táctil no responde?

Pruebe el monitor en otra computadora para aislar el problema. Si el hardware funciona, reinstale los controladores eGalaxyTouch. Verifique también que el cable USB del táctil esté conectado.

¿Se puede usar el monitor como TV portátil?

Sí, este monitor se puede usar como TV portátil, monitor PC, terminal de punto de venta (POS) o para aplicaciones de Juke Box. Requiere una fuente de video externa (por ejemplo, un adaptador HDMI-VGA si es necesario).

¿Cómo reciclar el monitor al final de su vida útil?

Conforme a la directiva RAEE 2002/96/CE, no deseche el aparato con la basura doméstica. Deposítelo en un punto limpio o en un punto de recogida autorizado. La batería interna (si la hubiera) debe retirarse y reciclarse por separado.

¿Cuáles son las precauciones de seguridad importantes?

No abra nunca la carcasa (riesgo de electrocución). No inserte objetos en las ranuras de ventilación. Evite cualquier líquido cerca del aparato. No cubra las rejillas de ventilación. Desconecte la alimentación en caso de tormenta o de no uso prolongado.

MANUAL DE USUARIO appMT17W5 Aqprox

Muchas gracias por adquirir y usar este Monitor de Pantalla Táctil, por favor compruebe si todos los accesorios están incluidos una vez abierta la caja. Por favor lea este Manual de Usuario detenidamente y consérvelo para mayor uso antes de que conecte los accesorios, lo enchufe e inicie.

CARACTERÍSTICAS

• El monitor puede usarse como POS, monitor de PC, TV portátil, etc.
  • Perfecto para el uso en puntos de venta (POS), sistemas VOD, Juke Box y muchas otras aplicaciones de hospital.
• Pantalla sensible, reconoce el tacto de lápiz, dedo, mano con guante o herramienta.
  • Monitor excepcional y duradero.

ESPECIFICACIONES

Tipo de panel LCD	TFT cristal líquido
Formato de display	4:3 standard LCD
Resolución máx.	1280 x 1024
Tamaño	380(H) x 408(W) x 55(D) mm. (17") / 425(H) x 355(W) x 50(D) mm. (19")
Contraste	350:1
Brillo	300 cd/m2
Tiempo de respuesta	5 ms
Ángulo de visión izq./derecha	+80° -80° o +60° -60°
Arriba/abajo	+80° -80° o +55° o 55°
Consumo	<30W
Tipo de pantalla táctil	5-hilos
Señal de entrada de vídeo	RGB analógico 0.7Vp-p
Modo de display	VGA, SVGA, XGA
Botones del panel frontal	Interruptor de encendido, LED indicador, opciones OSD, botones de +/-ajuste, configuración de pantalla automática, selector de OSD
Ajustes OSD	Contraste, brillo, ajuste automático, ubicación de imagen, fase, posición horizontal, posición vertical, señal de entrada, ordenador VGA
Transformador	Corriente alterna: 100-240V/1.8A 50-60HzCorriente continua: 12V / 4A
Condiciones de funcionamiento	Temperatura 0/50°C, humedad 20-80%
Condiciones de almacenamiento	Temperatura -20/-60°C, humedad 20-80%
Autentificación	FCC, CE, ROHS

NOTAS DE SEGURIDAD

Problema: la pantalla no muestra imagen

Si el indicador LED está apagado: Compruebe si el cable está conectado correctamente.

Si el indicador LED está en rojo: Compruebe la conexión de vídeo. Asegúrese también de que su ordenador está encendido.

Si el indicador LED está en verde: Compruebe si el ordenador excede la resolución máxima soportada.

Problema: Imagen inestable (con ondas, tiembla, etc.)

Compruebe si la actualización de video coincide con su máquina.

AVISO IMPORTANTE

Limpieza

1. Por favor use un trapo suave y mullido para limpiar la pantalla LCD.
2. No ejercer presión mientras se limpia la superficie de la pantalla LCD.
3. Por favor no use agua u otro producto químico para limpiar la superficie de la pantalla LCD, puede dañarla.

Precauciones

Antes de usar el producto, por favor lea este apartado con detenimiento.
1. No bloquee ni tape la rejilla de ventilación situada debajo del monitor.

1. No use herramientas afiladas o metálicas en la zona táctil de la pantalla o en la rejilla de ventilación, puede provocar cortocircuitos o dañar el producto.
2. Desconecte el cable de alimentación si no va a usar el producto en un periodo largo de tiempo.
3. No intente desmontar ninguna pieza del producto, puede provocar daños y perder el periodo de garantía.
4. No ejerza presión a la pantalla LCD, es muy frágil.
5. Por favor, desconecte el cable de alimentación en estos casos:
6. Si no va a usar el producto durante un largo periodo de tiempo.
7. Si el cable está dañado.

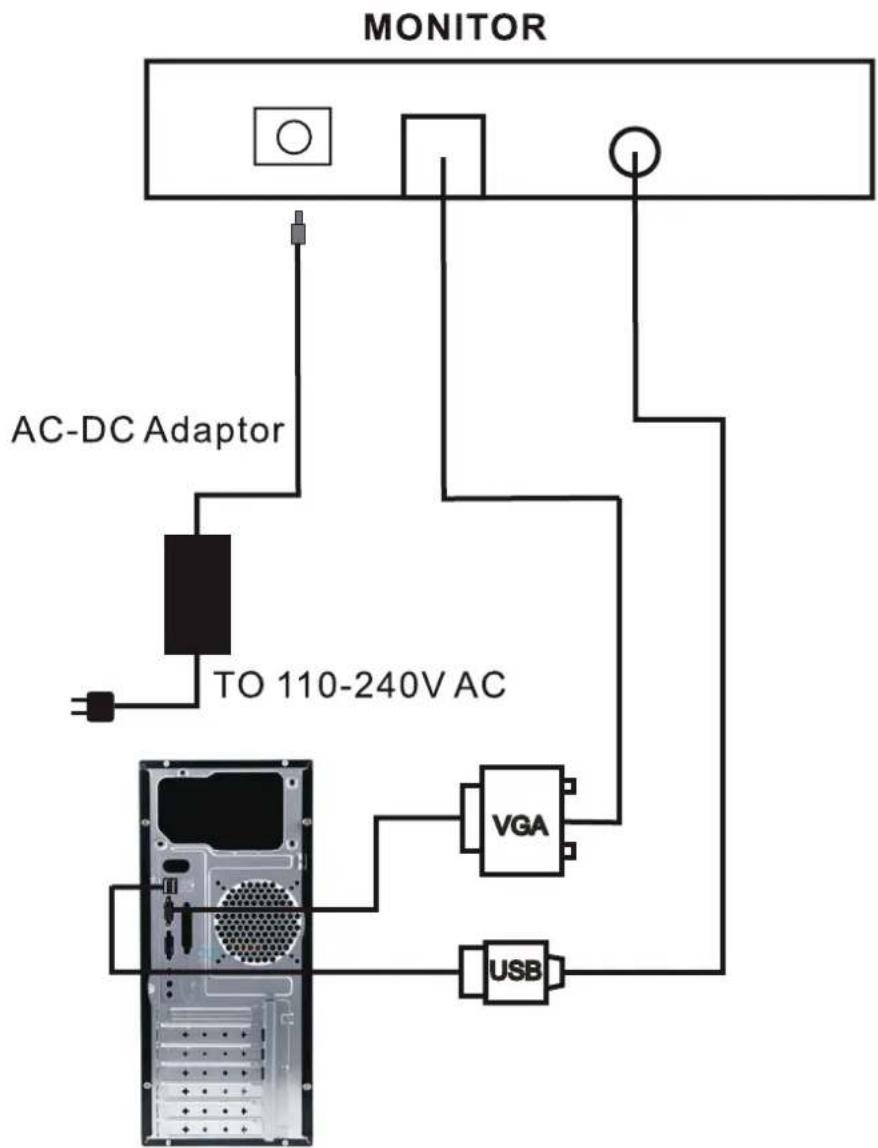

CONEXIÓN

PANEL FRONTAL

1. Ajuste automático de pantalla
2. OSD menú: Salir del menú actual
3. Icono derecha: Bajar / Incrementa el parámetro de ajuste elegido en el menú
4. Icono izquierda: Subir / Reduce el parámetro de ajuste elegido en el menú
5. ON/OFF: Enciende o apaga el monitor
6. LED indicador de alimentación: la luz verde indica que está en funcionamiento, la luz roja que está en standby
7. Sensor de mando a distancia

OPERACIONES BÁSICAS

Picture Auto Color Management Brightness 85 Contrast 85 K. Position 90 U. Position 90 Phase 7 Block 90 Colour Time 1 user * Auto config >

Presionar el botón MENU para ver el siguiente menú. Presionar MENU de nuevo para entrar en el modo COLOUR, presionar UP/DOWN para elegir una opción, y presionar el botón MENU para confirmar, después presionar UP/DOWN para ajustar.

Presionar el botón MENU para ver el siguiente menú. Presionar el botón MENU de nuevo para entrar en el modo PICTURE, presionar el botón UP/DOWN para elegir una opción, y presionar el botón MENU para confirmar, después presionar UP/DOWN para ajustar.

Presionar el botón MENU para ver el siguiente menú. Presionar el botón MENU de nuevo para entrar en el modo FUNCTION, presionar el botón UP/DOWN para elegir una opción, y presionar el botón MENU para confirmar, después presionar UP/DOWN para ajustar.

Presionar ➤: Ajuste automático de pantalla

CONFIGURACIÓN

eGalaxyTouch es el software que contiene los controladores del panel táctil para los conectores RS232, PS/2 y USB.

Ayuda para configuración

La calibración y el test de dibujo del panel táctil se realizan a través de esta utilidad.

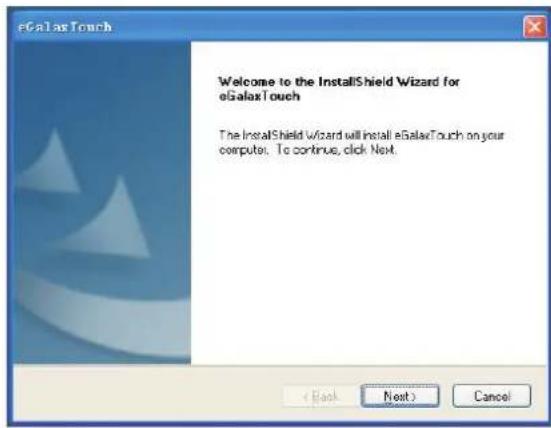

Siga estos pasos para instalar eGalaxyTouch.

1. Inserte el CD eGalaxyTouch en el CD-Rom.
2. Abra el directorio Win2000 XP.

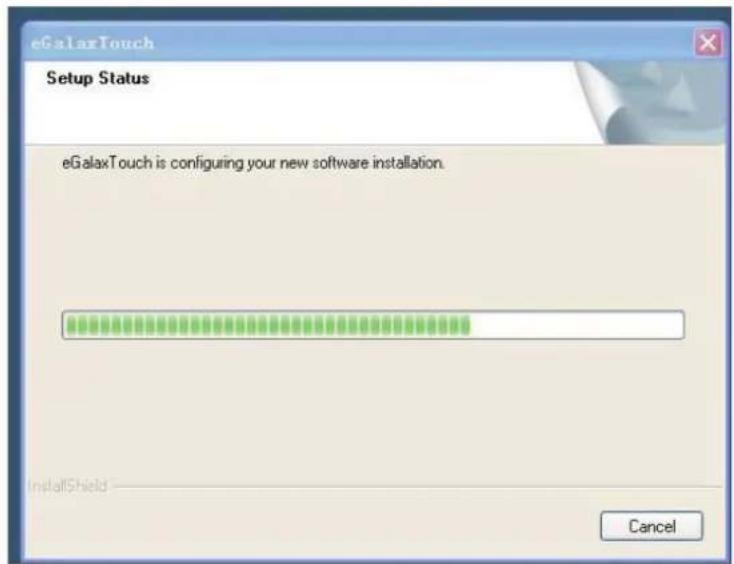

3. Haga doble click en Setup.exe, y Windows comenzará a iniciar el programa de instalación.
4. Haga click en el botón [Next>] para continuar con la instalación.

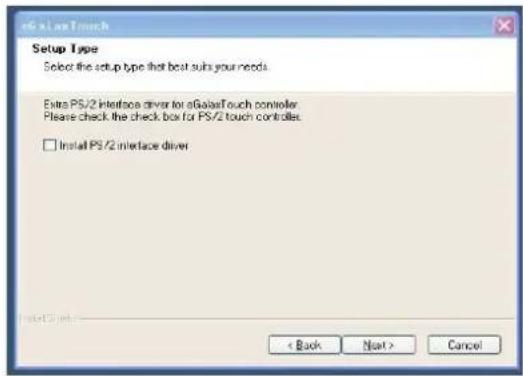

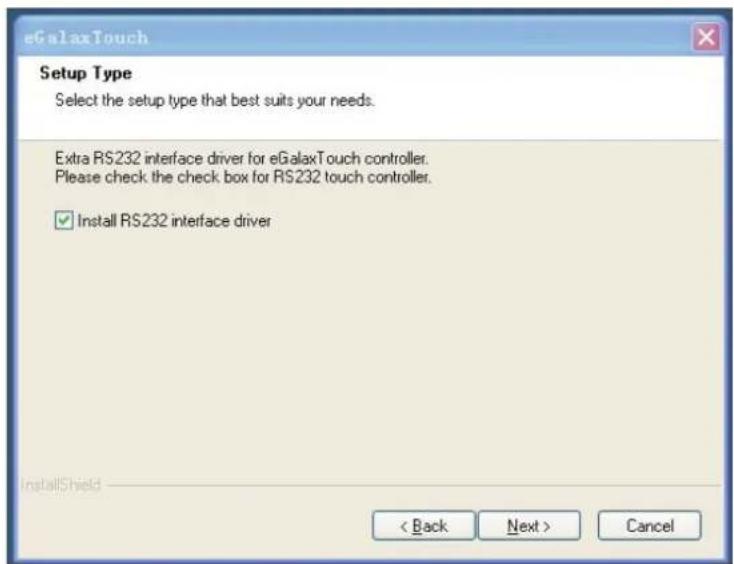

1. Compruebe que la casilla del controlador PS2 está activada. Por defecto está desactivada. Haga click en el botón [Next>] para continuar con la instalación.

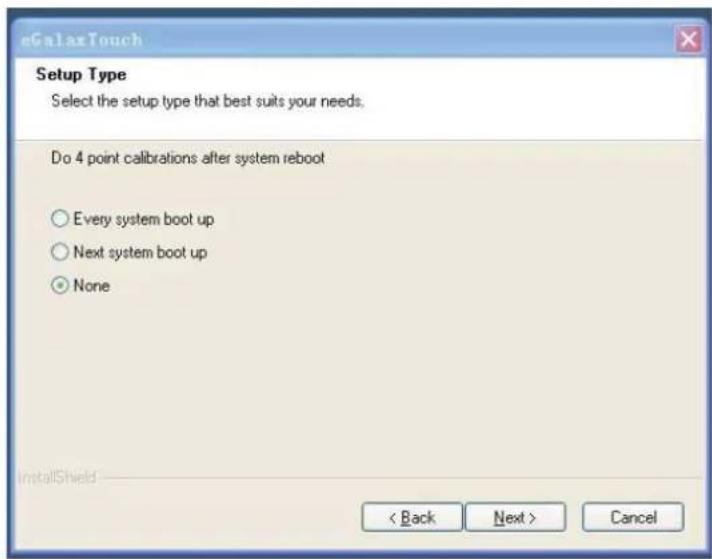

1. Elija el modo de instalación que mejor se adapte a sus necesidades. Hay una utilidad de accesorios de eGalaxyTouch para elegir, Auto 4Pts Calibration Utility. Los usuarios pueden instalar la utilidad que deseen activando la casilla. Haga click en el botón [Next>] para continuar con la instalación.

1. Por favor, seleccione la opción de 4 puntos de calibración cuando el sistema comience. Haga click en el botón [Next>] para continuar con la instalación.

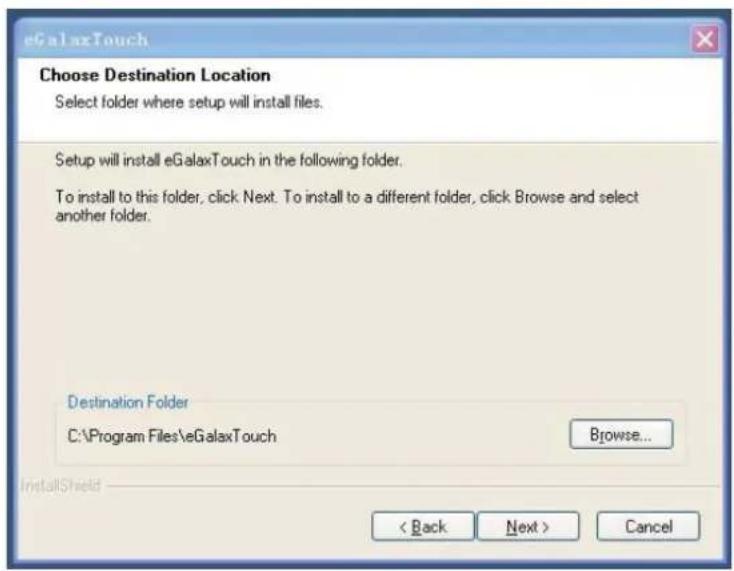

1. Para elegir la ruta de instalación, por favor, haga click en el botón "Browse.

1. Seleccione la carpeta apropiada donde se almacenarán los archivos de instalación. Haga click en el botón [Next>] para continuar con la instalación.

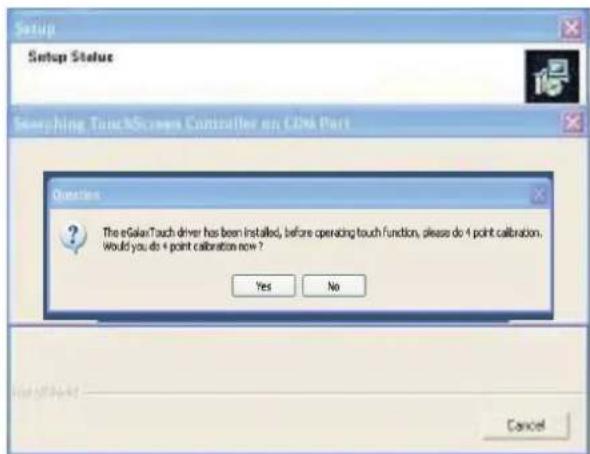

1. Durante la instalación, el programa escaneará el puerto Com para el controlador RS232 de eGalaxyTouch. Una vez hecho esto, se mostrará una ventana.

Haga click en Yes para añadir el controlador en el puerto COM específico automáticamente.

eGalaxTouch : USB Controller Edge Compensation Hardware About General Setting Tools Display Installed Touchscreen Controllers USB USB Controller Monitor Mapping Add Remove OK Cancel Apply

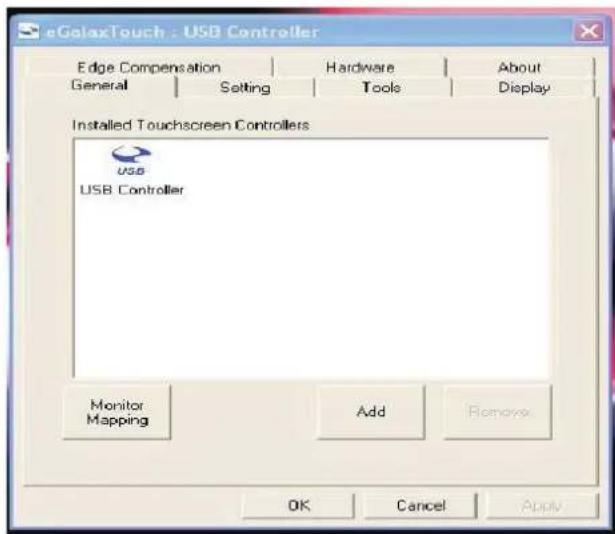

1. La instalación está completa. El dispositivo USB se encontrará automáticamente tan pronto como esté conectado al ordenador. Los usuarios podrán ver la ventana de la aplicación.

1. Los usuarios pueden comprobar el estado de los controladores en el administrador de dispositivos. Si el controlador está correctamente instalado, se mostrará similar a la imagen.

Los controladores de eGalaxyTouch funcionan correctamente

UTILIDADES DE CONFIGURACIÓN

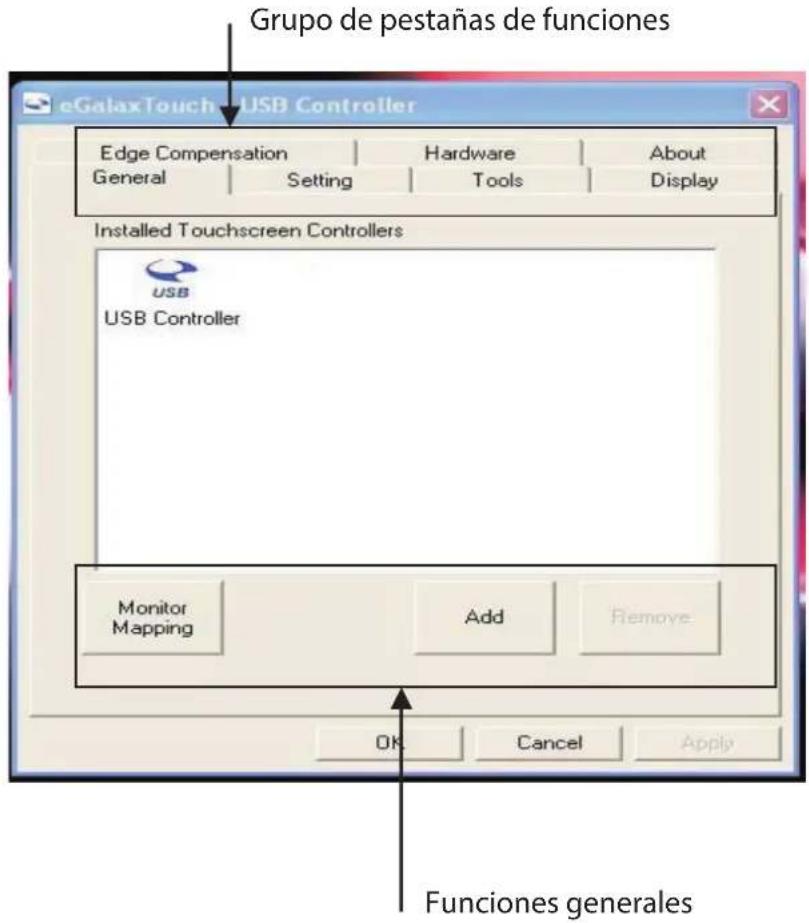

Hay varias pestañas de propiedades en la herramienta de configuración de eGalaxyTouch. Cada pestaña contiene diferentes funciones para hacer los ajustes. Por lo tanto, los usuarios pueden manejar fácilmente todos los controladores de eGalaxyTouch a través de la utilidad de eGalaxyTouch.

Grupo de pestañas de funciones eGalaxTouch USB Controller Edge Compensation Hardware About General Setting Tools Display Installed Touchscreen Controllers USB USB Controller Monitor Mapping Add Remove OK Cancel Apply Funciones generales

La pestaña de General contiene las funciones de añadir/eliminar dispositivos, test de dibujo (devices Add/Remove Draw Test) y la pestaña de Tools los 4 puntos de calibración/borrar calibración/calibración avanzada (4 Points Calibration/Clear Calibration/Linearization).

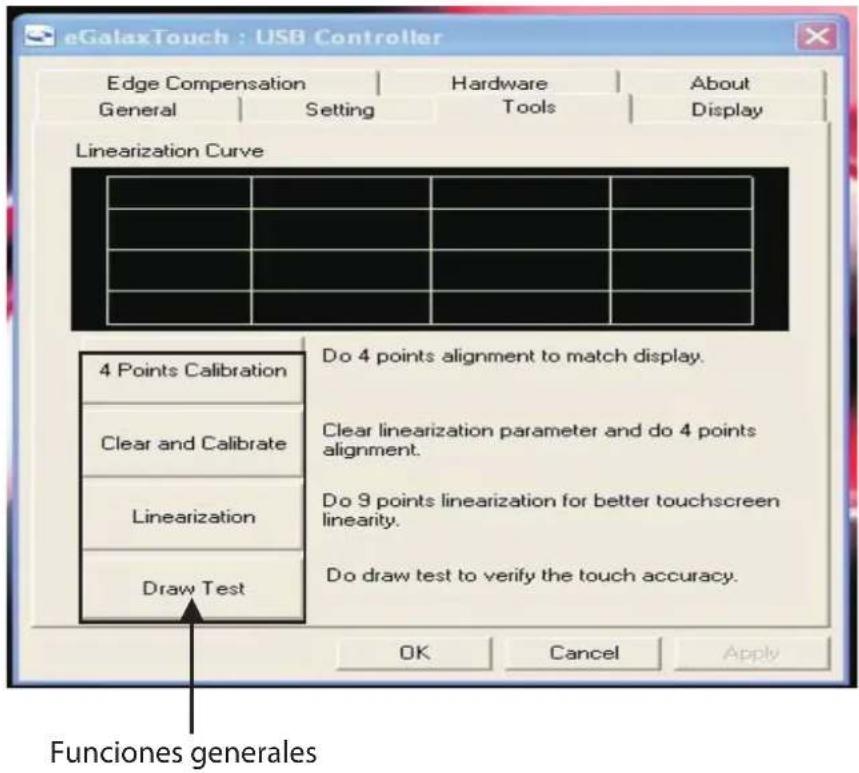

4 Puntos de Calibración

Defina la posición de los 4 puntos de calibración en la pantalla con el panel. Presione [4 points calibration], y se mostrará como a continuación:

Toque el icono parpadeante en el panel hasta que deje de sonar o parpadear.

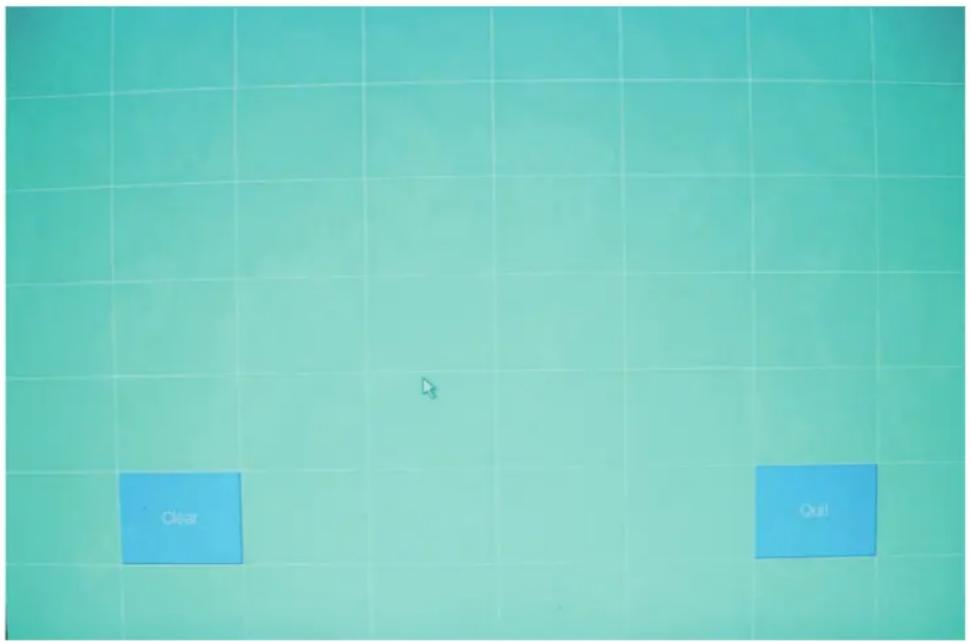

Test de Dibujo

Defina la posición del dibujo en la pantalla con el panel. Haga click en el botón de [Draw Test]. Se mostrará un cuadro azul como el de a continuación:

En la ventana de test de dibujo, los usuarios puede hacer click en el botón [Clear] para borrar la pantalla. También pueden hacer click en [Quit] o presionar el botón derecho del ratón para salir del test de dibujo.

En la ventana de test de dibujo, los usuarios pueden verificar el correcto funcionamiento de la pantalla táctil.

ESPECIFICACIONES DEL CONTROLADOR TÁCTIL

Power requirements	+5VDC (Máximo 100mA, típico 70mA, 50mV máxima ola de pico a pico)
Temperatura de funcionamiento	0° a 50°C
Temperatura de almacenamiento	-40° a 80°C
Humedad relativa	95% al 60°C
Protocolo	USB 2.0
Resolución	2048x2048
Report rate	Max. 160 puntos/seg
Tiempo de respuesta	Resistivo, max. 35ms
Pin out definición	5 hilos: X+, Y+, X-, Y-
Resistencia del panel	200-900 ohm
Normativas aprobadas	FCC-B, CE
Calibración	Rápida de 4 puntos y avanzada de 9 puntos
Compensación	25 precisos puntos de verificación
Test de dibujo	Verificación de posición y lineal
Idiomas	10 idiomas para Windows
Características avanzadas	1. Admite rotación de pantalla2. Admite multipantalla3. Soporta QVGA4. Soporta contacto continuo
Ajustes del controlador	1. Admite múltiples controladores2. Permite añadir y quitar controladores desde software3. Permite cambiar controladores sin reiniciar
Emulador de ratón	1. Emulación de botón derecho/izquierdo2. Normal/click al tacto/click al soltar3. Botón derecho automático
Notificación de sonido	1. Opciones de sonido (Sin sonido/ subir/bajar sonido)2. Ajuste de frecuencia3. Ajuste de duración
Doble click	1. Configuración de la velocidad del doble click2. Configuración del área de doble click
Sistema operativo soportado	1. Windows 95/98/ME/NT4/2000/XP/10/Windows XP Tablet PC Edition2. Windows CE 2.12/3.0/.NET3. Linux (RedHat/Fedora/Mandrake/Suse/YellowDog)5. MS Dos: Soporta resoluciones: 320x200, 640x200, 640x350, 640x480, 800x600, 1024x768 and 1280x1024
Puerto COM soportado	1. Soporta COM 1-COM 256 para Windows y Linux2. Soporta COM 1-COM 8 para DOS

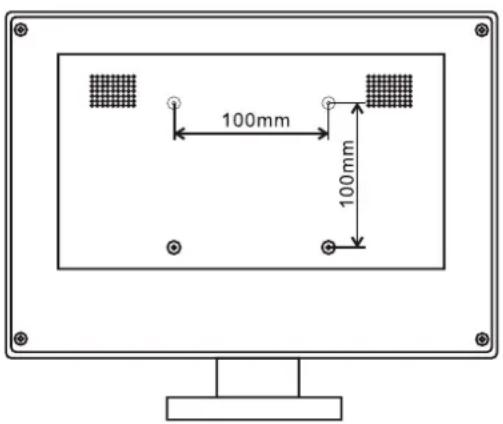

DIMENSIONES VESA

SOLUCIÓN DE PROBLEMAS

El primer paso en la resolución de problemas del sistema un monitor táctil es determinar si el problema es relativo al software, al hardware del ordenador o al propio monitor táctil.

No confunda los problemas de hardware o software del ordenador con los problemas del monitor táctil. La manera más fácil de verificar si el fallo es de hardware/software es probar el monitor en otro ordenador.

Los problemas de hardware puede ser causados por el panel táctil, los controladores, el cableado, la alimentación, o por la integración de los componentes del panel táctil en el display. Los problemas de software están determinados por un test básico de funcionalidad de hardware. Si el hardware transmite coordenadas correctamente, entonces el problema es del driver del software de calibración.

Problema: No hay imagen en la pantalla.

Compruebe que todas las conexiones I/O y de alimentación están instaladas correctamente. Asegúrese que los pines de los conectores no estén rotos. Reconfigure la resolución de su ordenador para hacerla menor o igual a 1024x768.

Problema: Se muestra imagen parcial o incorrecta.

Compruebe si la resolución de su ordenador es mayor que la del display LCD. Reconfigure la resolución de su ordenador para hacerla menor o igual a 1024x768.

Problema: La imagen tiene tiene líneas verticales parpadeantes. La imagen mostrada es inestable y parpadea.

1. Atención: Nunca abra el dispositivo, las partes internas tienen peligro de descarga eléctrica.
2. No instale esta unidad cerca de agua, como, por ejemplo, en un sótano húmedo, en un exterior sin protección o en cualquier zona clasificada como húmeda.
3. No introduzca objetos de ningún tipo en la unidad a través de los orificios ya que pueden entrar en contacto con puntos de tensión y desencadenar cortocircuitos en las piezas y provocar incendios o descargas eléctricas.
4. No derrame ningún tipo de líquido sobre la unidad. Peligro de explosión!
5. No aplaste los cables de alimentación, peligro de cortocircuito!
6. Conéctelo siempre para su alimentación o carga a la tensión recomendada por el fabricante.
7. Limpiar el producto con un paño suave y seco.
8. Seguir las ordenanzas locales para desechar el producto.

RECICLADO

AEE REI-RAEE 5548 En el presente manual, el símbolo del contenedor tachado indica que el producto está sometido a una directiva europea, la 2002/96/EC, los productos eléctricos o electrónicos, las baterías, y los acumuladores y otros accesorios necesariamente han de ser objeto de una recogida selectiva.

Al final de la vida útil del dispositivo, haz uso de los contenedores de reciclaje. Este gesto ayudará a reducir los riesgos para la salud y a preservar el medioambiente.

Los ayuntamientos y los distribuidores, te aportarán las precisiones esenciales en materia de reciclado de su antiguo dispositivo. Si este dispositivo lleva una batería interna, deberá extraerse y ser depositada separadamente para su adecuada gestión.
