MANUAL DE USUARIO GPL100-50G Professional BOSCH
| IMPORTANT: Read Before Using | IMPORTANT : Lire avant usage | IMPORTANTE: Leer antes de usar |
 | Operating / Safety InstructionsConsignes d’utilisation / de sécuritéInstrucciones de funcionamiento y seguridad | |
| GPL100-30G GPL100-50G |  | |
 | BOSCH | |
| 1-877-BOSCH99 (1-877-267-2499) www.boschtools.com | ||
| English Version See page 6 | Version française Voir page 29 | Versión en español Ver la página 55 |
BOSCH


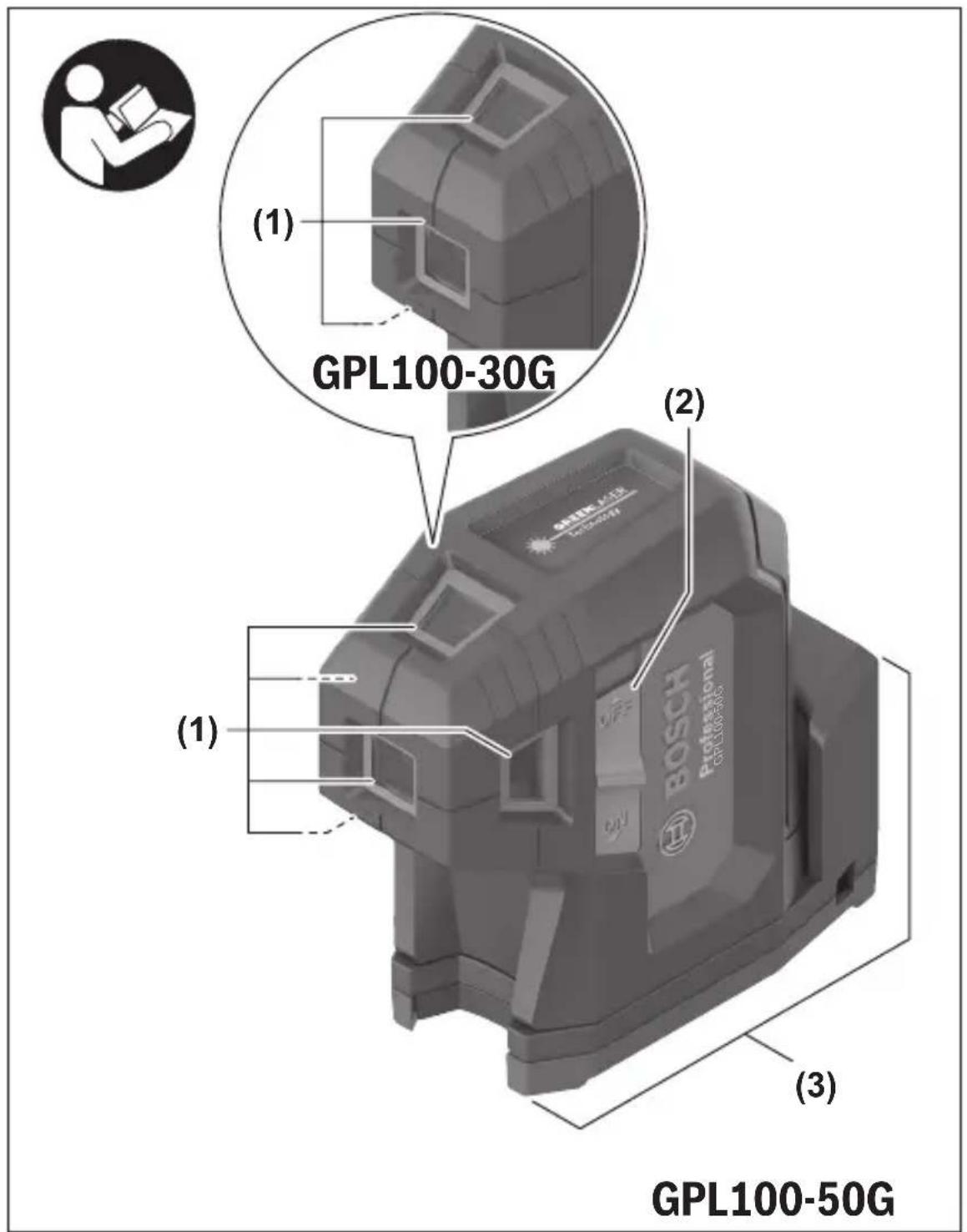

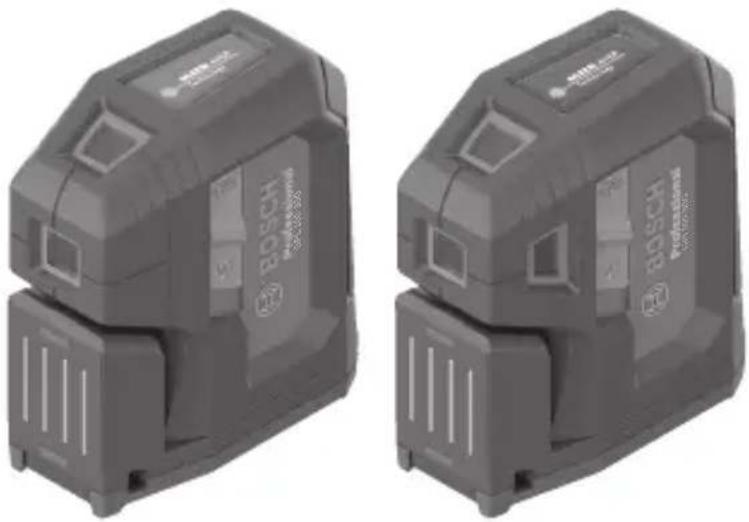

(1) GPL100-30G (2) (1) BOSCH PROFESSIONAL GPL100-30G (3) GPL100-50G-2-


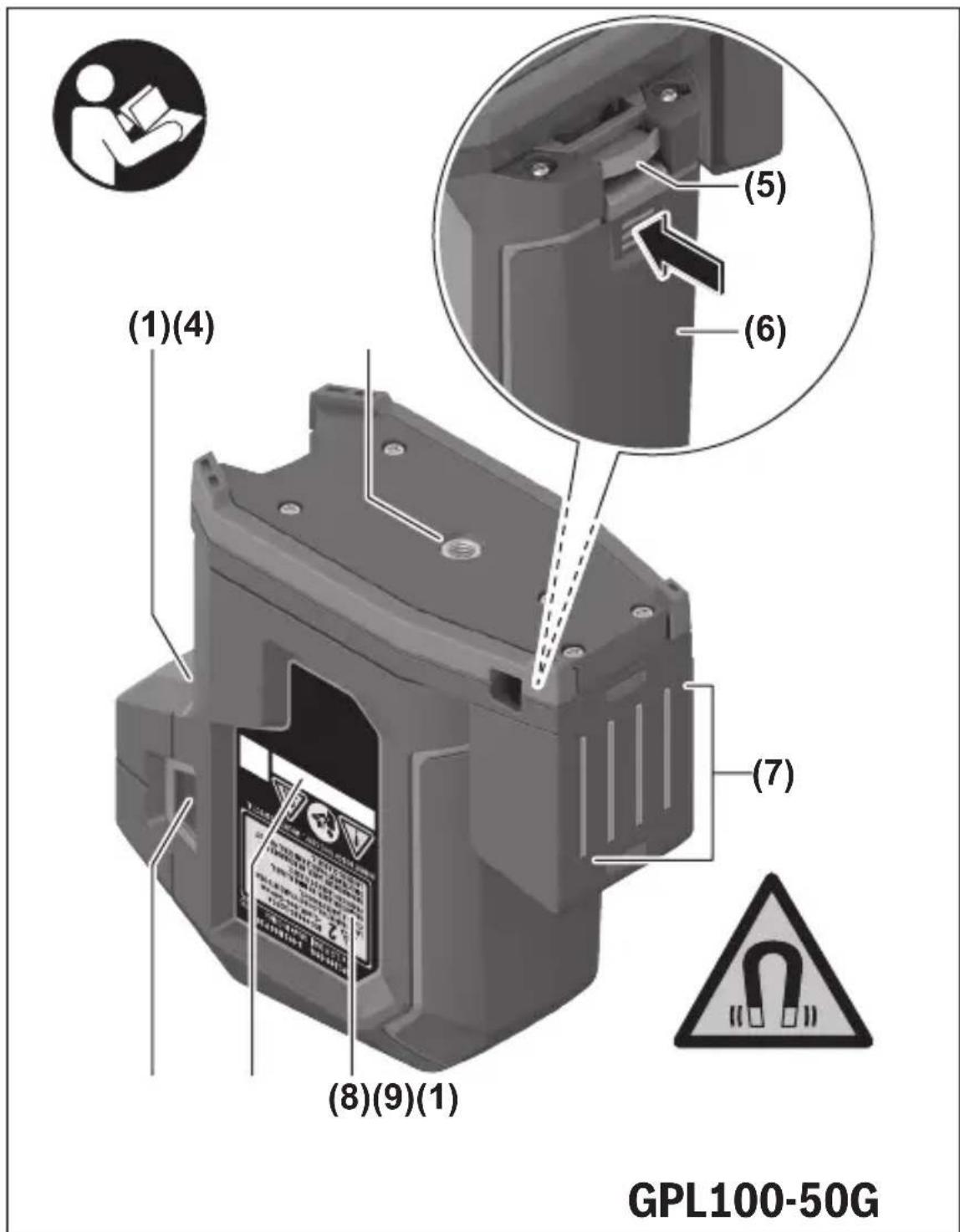

(1)(4) (5) (6) (7) (8)(9)(1) GPL100-50G-3-


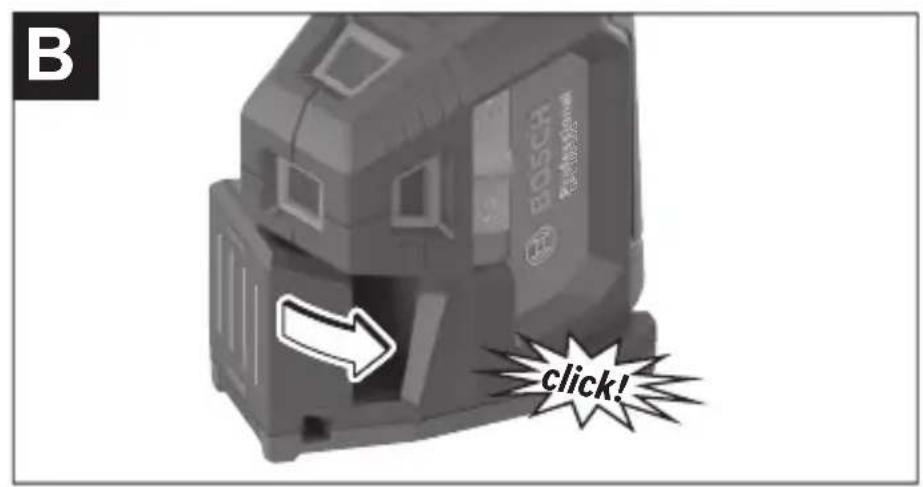

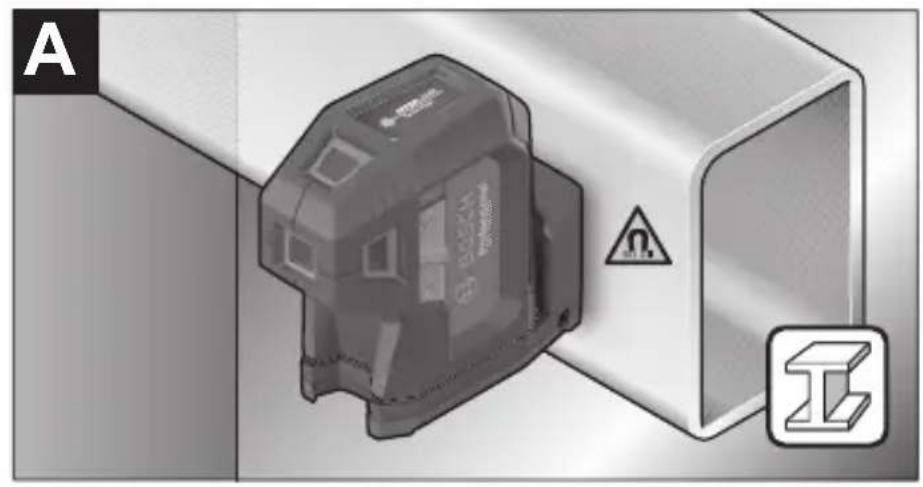

A C C
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.
Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted de posibles peligros de lesiones corporales. Obedezca todos los mensajes de seguridad que sigan a este símbolo para evitar posibles lesiones o muerte.
! PELIGRO
PELIGRO indica una situación peligrosa que, si no se evita, causará la muerte o lesiones graves.
ADVERTENCIA
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría causar la muerte o lesiones graves.
PRECAUCION
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría causar lesiones leves o moderadas.
Nomas generales de seguridad
ADVERTENCIA
Lea todas las instrucciones. Si no se siguen todas las instrucciones que aparecen a continuación, el resultado podría ser exposición a radiación peligrosa, descargas eléctricas, incendio y/o lesiones graves. La expresión “herramienta de medición, detección y disposición” en todas las advertencias que aparecen a continuación se refiere a su herramienta de medición, detección y disposición alimentada por la red eléctrica (alámbrica) o su herramienta de medición, detección y disposición alimentada por baterías (inalámbrica).
ADVERTENCIA
Las siguientes etiquetas están colocadas en su herramienta láser para brindarle conveniencia y seguridad. Indican el lugar donde la luz láser es emitida por el nivel. CONOZCA SIEMPRE su ubicación cuando utilice el nivel.
No dirija el rayo láser hacia personas o animales y no mire al rayo láser usted mismo. Esta herramienta produce radiación láser de clase 2 y cumple con las normas 21 CFR 1040.10 y 1040.11, excepto para la conformidad con IEC 60825-1 Ed. 3., como se describe en el Aviso de láser No. 56, con fecha del 8 de mayo de 2019. Esto puede causar ceguera en las personas.
NO retire ni desfigure ninguna etiqueta de advertencia o de precaución. Si se retiran las etiquetas, se aumenta el riesgo de exposición a radiación láser.
ADVERTENCIA
Es responsabilidad del usuario verificar periódicamente la precisión del nivel láser a medida que avanza el trabajo. Siempre verifique la precisión del nivel del láser después de que se haya caído o esté sujeto a temperaturas extremas y variaciones de temperatura.
ADVERTENCIA
Si la luz de vidrio se rompe cuando se cae, los vidrios rotos pueden causar peligro de laceración y la unidad pierde su clasificación IP. Póngase en contacto con el servicio al cliente de inmediato.
La utilización de controles o ajustes, o la realización de procedimientos que no sean los especificados en este manual, puede causar exposición a radiación peligrosa.
Asegúrese SIEMPRE de que todas las personas que se encuentren en la vecindad del lugar de uso conozcan los peligros de mirar directamente al láser.
NO coloque la herramienta en una posición que pueda hacer que alguien mire al rayo láser de manera intencional o accidental. El resultado podría ser lesiones graves en los ojos.
Posicione SIEMPRE la herramienta de manera segura. Si la herramienta falla, el resultado podría ser daños a la misma y/o lesiones graves al usuario.
Utilice SIEMPRE sólo los accesorios que estén recomendados por el fabricante de su herramienta. El uso de accesorios que hayan sido diseñados para utilizarse con otras herramientas podría causar lesiones graves.
NO utilice esta herramienta para propósitos que no sean los indicados en este manual. Si lo hace, el resultado podría ser lesiones graves.
NO deje la herramienta láser "ENCENDIDA" desatendida en ningún modo de funcionamiento.
-57-
NO desarme la herramienta. En su interior no hay piezas reparables ni reemplazables por el usuario. No modifique el producto de ninguna manera. Si se modifica la herramienta, el resultado podría ser exposición a radiación láser peligrosa.
NO utilice los anteojos de visión láser como anteojos de seguridad. Los anteojos de visión láser se utilizan para mejorar la visualización del rayo láser, pero no protegen contra la radiación láser.
NO utilice los anteojos de visión láser como lentes de sol o en tráfico. Los anteojos de visión láser no ofrecen protección completa contra los rayos UV y reducen la percepción de los colores.
NO use herramientas ópticas, tales como, pero no limitadas a, telescopios o telescopios meridianos, para ver el rayo láser. El resultado podría ser lesiones graves en los ojos.
NO mire directamente al rayo láser ni proyecte el rayo láser directamente a los ojos de otras personas. El resultado podría ser lesiones graves en los ojos.
Seguridad en el área de trabajo
Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras invitan a que se produzcan accidentes.
NO utilice la herramienta láser cerca de niños ni deje que los niños utilicen la herramienta láser. El resultado podría ser lesiones graves en los ojos.
Seguridad eléctrica
ADVERTENCIA
Las baterías pueden explotar o tener fugas y causar lesiones o incendios.
Para reducir este riesgo, siga siempre todas las instrucciones y advertencias que están en la etiqueta y en el paquete de las baterías.
NO haga cortocircuito en los terminales de las baterías.
NO cargue baterías alcalinas.
NO mezcle baterías viejas y nuevas. Reemplace todas las baterías al mismo tiempo con baterías nuevas de la misma marca y el mismo tipo.
NO mezcle las químicas de las baterías.
Deseche o recicle las baterías de acuerdo con el código local.
NO deseche las baterías en un fuego.
Mantenga las baterías fuera del alcance de los niños.
Retire las baterías si el dispositivo no se va a usar durante varios meses.
Seguridad personal
Manténgase alerta, fijese en lo que está haciendo y use el sentido común cuando utilice una herramienta. No utilice una herramienta mientras esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de descuido mientras se utiliza una herramienta puede causar lesiones personales graves o resultados de medición incorrectos.
Use equipo de seguridad. Use siempre protección de los ojos. El equipo de seguridad, tal como una máscara antipolvo, zapatos de seguridad antideslizantes, casco o protección de la audición, utilizado para las condiciones apropiadas, reducirá las lesiones corporales.
Prevenga el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de insertar las baterías. Si se suministra corriente accidentalmente a una herramienta láser que tenga el interruptor en la posición de encendido se invita a que se produzcan accidentes.
ADVERTENCIA
Peligro de quemaduras químicas. Mantenga las baterías de litio tipo
botón/moneda fuera del alcance de los niños. Este producto contiene una batería de litio tipo botón/moneda. Si una batería de litio tipo botón/moneda nueva o usada se traga o entra en el cuerpo, puede causar quemaduras internas graves y puede provocar la muerte en tan poco tiempo como 2 horas. Cierre siempre firmemente por completo el compartimiento de las baterías. Si el compartimiento de las baterías no se cierra firmemente, deje de usar el producto, retire las baterías y mantenga el producto fuera del alcance de los niños. Si cree que es posible que alguien haya tragado baterías o puesto baterías dentro de cualquier parte del cuerpo, obtenga atención médica inmediata.
Imanes
Mantenga la herramienta y la montura de pared alejados de los marcapasos cardíacos. Los imanes del aparato de medición y de la tablilla reflectante producen un campo magnético que puede perturbar el funcionamiento de los marcapasos.
Mantenga la herramienta y la montura de pared alejados de los medios de datos magnéticos y los equipos magnéticamente sensibles. Los imanes del aparato de medición y de la tablilla reflectante pueden provocar una pérdida de datos irreversible.
Información sobre el ruido
El nivel de presión sonora de la señal acústica evaluado con un filtro A a una distancia de un metro es de 80 dB(A). ¡No coloque el aparato de medición demasiado cerca de sus oídos!
Uso y cuidado
Use la herramienta correcta para la aplicación que vaya a realizar. La herramienta correcta de medición, detección y disposición hará el trabajo mejor y de manera más segura a la capacidad nominal para la que fue diseñada.
No utilice la herramienta si el interruptor no la enciende y apaga. Cualquier herramienta que no se pueda controlar con el interruptor es peligrosa y debe ser reparada.
Cuando no esté utilizando la herramienta, almacénela fuera del alcance de los niÉos y no deje que las personas que no estén familiarizadas con ella o con estas instrucciones utilicen la herramienta. Las herramientas son peligrosas en las manos de los usuarios que no hayan recibido capacitación.
Mantenga las herramientas. Compruebe si hay piezas desalineadas o que se atoren, si hay piezas rotas y si existe cualquier otra situación que pueda afectar al funcionamiento. Si la herramienta está daÉada, se debe reparar antes de utilizarla. Muchos accidentes son causados por herramientas de medición, detección y disposición mal mantenidas.
Utilice la herramienta, los accesorios, etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo específico de herramienta, teniendo en cuenta las condiciones de trabajo y el trabajo que se vaya a realizar. El uso de la herramienta para realizar operaciones distintas a las previstas podría causar una situación peligrosa.
Servicio
Haga que su herramienta reciba servicio de ajustes y reparaciones por un técnico de reparaciones calificado, utilizando únicamente piezas de repuesto idénticas. Esto asegurará que se mantenga la seguridad de la herramienta.
Desarrolle un programa de mantenimiento periódico para su herramienta. Cuando limpie una herramienta, tenga cuidado de no desarmar ninguna parte de la herramienta, ya que los cables internos se pueden descolocar o pellizcar, o se pueden montar incorrectamente. Ciertos agentes de limpieza, tales como gasolina, tetracloruro de carbono, amoniaco, etc., pueden dañar las piezas de plástico.
GUARDE ESTAS INSTRUCCIONES
Uso previsto
La herramienta de medición está diseñada para determinar y verificar alineaciones horizontales y puntos de plomada.
La herramienta de medición es adecuada para uso en interiores y exteriores.
-62-
Características
La numeración de las características del producto que se muestra se refiere a la ilustración de la herramienta en la página gráfica.
(1) Apertura de salida del rayo láser
(2) Interruptor encendido / apagado
(3) Soporte giratorio magnético
(4) Montaje en trípode de 1/4"
(5) Mecanismo de bloqueo de la tapa del compartimento de la batería
(6) Tapa del compartimento de la batería
(7) Imán
(8) Etiqueta de advertencia láser
(9) Número de serie
(10) Gafas de visión láser A)
(11) Trípode ^A)
(12) Mallette de transport rigide
A) Los accesorios mostrados o descritos no están incluidos con el producto como estándar. Puede encontrar la selección completa de accesorios en nuestra gama de accesorios.
Láser rotatorio GPL100-30G GPL100-50G
| Número de artículo 3 601 K66 N10 3 601 K66 P10 | ||
| Rango de trabajoA) | 125 ft (38 m) | 125 ft (38 m) |
| Precisión de nivelación(excepto para el punto láserhacia el suelo)B)C) | ±1/8 in. at 30 ft(±0.35 mm/m) | ±1/8 in. at 30 ft(±0.35 mm/m) |
| Precisión de nivelación (puntoláser hacia el suelo)B)C) | NA ±1/4 in. at 30 ft(±0.7 mm/m) | |
| Rango de autonivelación ±4° ±4° | ||
| Tiempo de nivelación < 4 s < 4 s | ||
| Temperatura defuncionamiento | 14°F ~ 113 °F-10°C to +45°C | 14°F ~ 113 °F-10°C to +45°C |
| Temperatura dealmacenamiento | -4°F ~ 158 °F-20°C to +70°C | -4°F ~ 158 °F-20°C to +70°C |
| Altitud máx. 6,560 ft | (2,000 m) | 6,560 ft(2,000 m) |
| Humedad relativa del aire máx. 90 % 90 % | ||
| Grado de contaminaciónsegún IEC 61010-1 | 2D) | 2D) |
| Clase de láser | 2 | 2 |
| Tipo de láser | 500–540 nm,< 1 mW | 500–540 nm,< 1 mW |
| C6 | 1 | 1 |
Láser rotatorio GPL100-30G GPL100-50G
| Divergencia 0.8 mrad | 0.8 mrad | |
| (ángulo completo) | (ángulo completo) | |
| Montura trípode 1/4” 1/4” | ||
| Baterías 2 × 1.5 V LR6 (AA) 2 × 1.5 V LR6 (AA) | ||
| Tiempo de funcionamientoB) | 8 h 8 h | |
| Peso según procedimiento | .77 lb (.35 kg) .77 lb (.35 kg) | |
| EPTA 01: 2014 | ||
| Dimensiones | 4.5” x 2” x 4.5” | 4.5” x 2” x 4.5” |
| (largo x ancho x alto) | (115 × 50 × 113 mm) | (115 × 50 × 113 mm) |
| Grado de protección IP 65 IP 65 | ||
A) El alcance de trabajo puede ser reducido por condiciones ambientales desfavorables (p. ej., radiación solar directa).
B) A 68 - 77°F (20 - 25 °C)
C) Los valores indicados presuponen condiciones ambientales normales a favorables (por ejemplo, sin vibraciones, sin niebla, sin humo, sin luz solar directa). Las fluctuaciones extremas de temperatura pueden provocar desviaciones en la precisión.
D) Solo se producen depósitos no conductores, por lo que se espera una conductividad temporal ocasional causada por la condensación.
El número de serie (9) de la placa de características se utiliza para identificar claramente su herramienta de medición.
Preparación
Inserción/cambio de las baterías
Se recomienda utilizar baterías alcalinas de manganeso para operar la herramienta de medición.
Si se requiere, gire la montura rotativa magnética (3) hacia un lado para que la cubierta del compartimiento de las baterías (6) no esté obstruida.
Presione el mecanismo de fijación (5) hacia arriba para abrir la cubierta del compartimiento de las baterías (6) y retire dicha cubierta. Inserte las baterías.
Cuando inserte las baterías, asegúrese de que la polaridad sea correcta de acuerdo con la ilustración que se encuentra dentro del compartimiento de las baterías.
Reinstale la cubierta del compartimiento de las baterías (6) y presiónela firmemente en la posición correcta en el punto marcado encima del mecanismo de fijación (5).
Si las baterías se están agotando, los puntos láser se volverán gradualmente más tenues.
Si las baterías están vacías, los puntos láser parpadearán una vez antes de que la herramienta de medición se apague.
Reemplace siempre todas las baterías al mismo tiempo. Utilice solo baterías del mismo fabricante y que tengan la misma capacidad.
ADVERTENCIA
Saque las baterías de la herramienta de medición cuando no vaya a utilizar dicha herramienta durante un período de tiempo prolonga-
do. Las baterías pueden corroerse y autodescargarse durante un almacenamiento prolongado en la herramienta de medición.
Utilización
Comienzo de la utilización
ADVERTENCIA directa.
Proteja la herramienta de medición contra la humedad y la luz solar
ADVERTENCIA
No exponga la herramienta de medición a temperaturas extremas o
fluctuaciones de temperatura. Es posible que la precisión de la herramienta de medición se ponga en peligro si esta se expone a temperaturas extremas o fluctuaciones de temperatura. Por ejemplo, no la deje en un automóvil durante períodos de tiempo prolongados. Si ha estado sometida a fluctuaciones significativas de temperatura, deje primero que la herramienta de medición se ajuste a la temperatura ambiente y luego realice siempre una comprobación de la precisión antes de continuar el trabajo (consulte “Precisión de la nivelación”, página 70).
ADVERTENCIA
Evite los golpes fuertes a la herramienta de medición y evite dejar
que se caiga. Realice siempre una comprobación de la precisión antes de continuar el trabajo si la herramienta de medición ha estado sometida a influencias externas severas (consulte “Precisión de la nivelación”, página 70).
ADVERTENCIA
Apague la herramienta de medición cuando la vaya a transportar. La
unidad del péndulo se bloquea al apagar la herramienta, ya que de lo contrario puede resultar dañada por movimientos extremos.
Encendido/apagado
Para encender la herramienta de medición, deslice el interruptor de encendido y apagado (2) hasta la posición de “ENCENDIDO”. En cuanto se encienda, la herramienta de medición emitirá rayos láser por las aberturas de salida (1).
ADVERTENCIA
No dirija el rayo láser hacia personas o animales domésticos y no mire fijamente al rayo láser usted mismo (incluso desde lejos).
Para apagar la herramienta de medición, deslice el interruptor de encendido y apagado (2) hasta la posición de APAGADO. La unidad del péndulo se bloquea al apagar la herramienta.
ADVERTENCIA
No deje nunca destendida la herramienta de medición cuando esté encendida y asegúrese de que se haya apagado después de utilizarla. Es posible que otras personas resulten cegadas por el rayo láser.
Si se excede la temperatura máxima de funcionamiento permitida de 113 °F (45 °C), la herramienta se apagará para proteger el diodo láser. Una vez que se haya enfriado, la herramienta de medición estará operativa de nuevo y se podrá encender de nuevo.
Apagado automático
La herramienta de medición se apaga a sí misma automáticamente después de 60 minutos de funcionamiento.
Si la herramienta de medición encendida no está dentro del intervalo de autonivelación (los puntos láser parpadean continuamente), el apagado automático se restablece a 60 minutos.
Nivelación automática
Posicione la herramienta de medición sobre un soporte nivelado y firme o instálela en un trípode (11).
Para utilizar el punto láser inferior, rote la herramienta de medición sobre la montura rotativa magnética (3) de manera que el punto láser se pueda ver en el piso.
Después de encender la herramienta, la función de nivelación automática compensa automáticamente las irregularidades dentro del intervalo de autonivelación de ±4^ . La autonivelación se termina en cuanto los puntos láser se iluminan continuamente (es decir, ya no parpadean) y ya no se mueven más.
Si la nivelación automática no es posible, p; ej., debido a que la superficie sobre la que se encuentra la herramienta de medición se desvía más de 4º del plano horizontal, los puntos láser parpadearán de manera continua y rápida.
Si este es el caso, coloque la herramienta de medición en una posición nivelada y espere a que la autonivelación tenga lugar. En cuanto la herramienta de medición esté dentro del intervalo de autonivelación de ±4^ , los puntos láser se iluminarán continuamente.
En el caso de vibraciones del terreno o cambios de posición durante la utilización, la herramienta de medición se nivel a de nuevo automáticamente. Después de cada proceso de nivelación, compruebe la posición de los puntos láser horizontales y/o verticales en relación con los puntos de referencia para evitar errores que surjan de un cambio en la posición de la herramienta de medición.
Comprobación de la precisión de la herramienta de medición
Influencias en la precisión
La mayor influencia es ejercida por la temperatura ambiente. En particular, las diferencias de temperatura que ocurren desde el terreno hacia arriba pueden refractar el rayo láser.
Como la estratificación de la temperatura es máxima a nivel del terreno, usted deberá montar siempre la herramienta de medición en un trípode para medir distancias de 65 pies (20 m) o más. Además, deberá posicionar la herramienta de medición en el centro de la superficie de trabajo, donde esto sea posible.
Además de las influencias externas, las influencias específicas sobre el dispositivo (p. ej., caídas o impactos fuertes) también pueden causar desviaciones. Por este motivo, deberá comprobar la precisión de la nivelación cada vez antes de comenzar a trabajar.
Si la herramienta de medición excede la desviación máxima durante una de las pruebas, por favor, haga que sea reparada por un servicio posventa de Bosch.
Comprobación de la precisión de la nivelación en posición horizontal
Para realizar esta comprobación, usted necesitará una distancia de medición libre de 16 pies (5 m) sobre terreno firme entre dos paredes (designadas A y B).

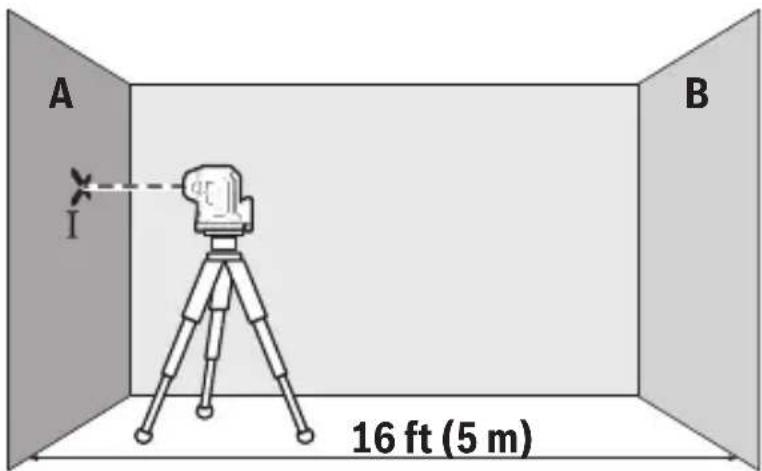

- Monte la herramienta de medición cerca de la pared A en un trípode o colóquela en una superficie firme y plana. Encienda la herramienta de medición.


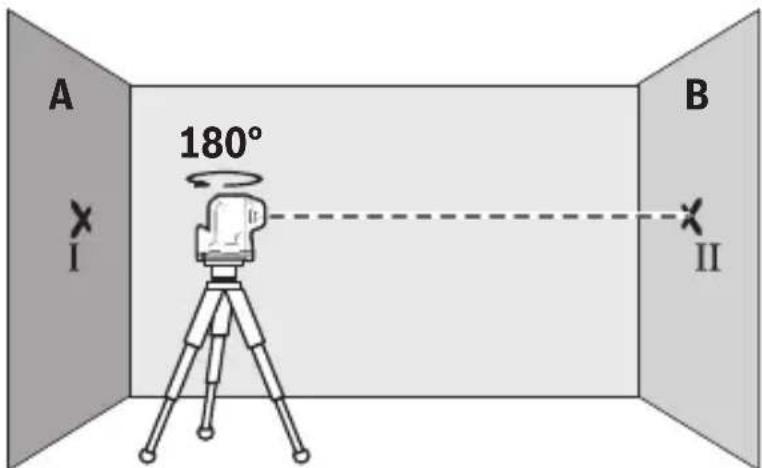

- Gire la herramienta de medición 180°, deje que se nivele y marque el punto central del rayo láser en la pared opuesta B (punto II).

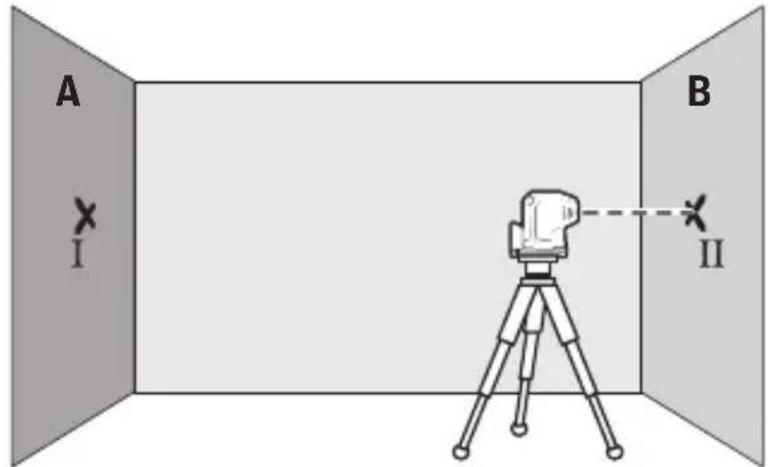

- Posicione la herramienta de medición -sin rotarla- cerca de la pared B, enciéndala y deje que se nivele.


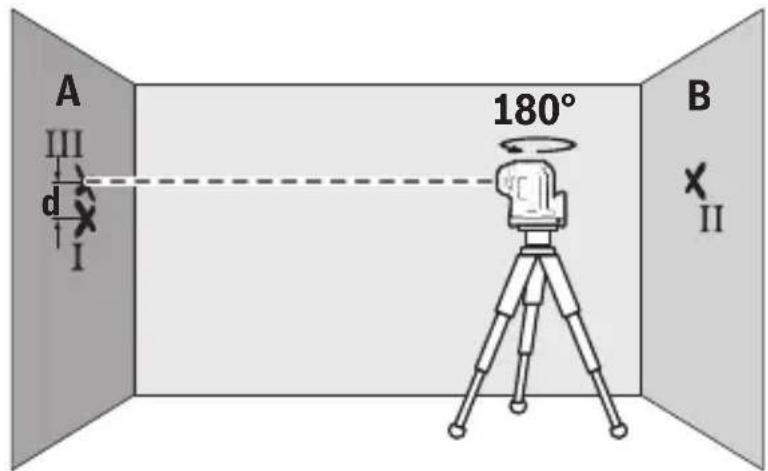

- Gire la herramienta de medición 180° sin ajustar la altura. Deje que se nivele y luego marque el punto central del rayo láser en la pared A (punto III). Asegúrese de que el punto III esté tan vertical como sea posible encima o debajo del punto I.
- La discrepancia d entre los dos puntos marcados I y III en la pared A revela la desviación de la altura real de la herramienta de medición a lo largo del eje longitudinal.
La desviación máxima permitida en la distancia de medición de 2 × 5 m = 10 m es la siguiente:
32 pies x ±0,0036 pulgadas/pie = ±1/8 de pulgada (0,115 pulgadas)
(10 m × ±0,3 mm/m = ±3 mm)
La discrepancia d entre los puntos I y III debe totalizar por lo tanto no más de 3 mm.
GPL100-50G: Repita el proceso de medición para los dos rayos láser laterales que van a lo largo del eje transversal de la herramienta de medición. Para hacer esto, gire la herramienta de medición 90° en el sentido de las agujas del reloj o en sentido contrario al de las agujas del reloj antes de comenzar el proceso de medición.

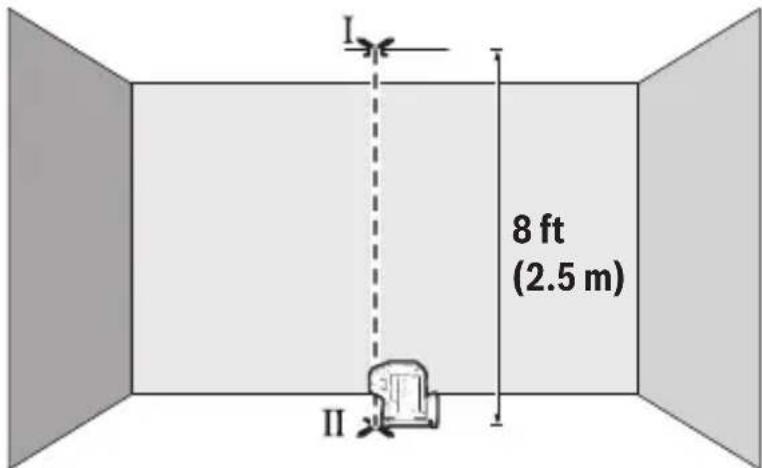

Comprobación de la precisión de la plomada
Para realizar esta comprobación, usted necesitará un espacio de medición despejado sobre terreno firme con una distancia de aproximadamente 8 pies (2,5 m) entre el piso y el techo.
- Ponga la herramienta de medición en el piso. Encienda la herramienta de medición y rótela sobre la montura rotativa magnética (3) de manera que el punto láser inferior se pueda ver en el piso. Deje que la herramienta de medición se nivele.


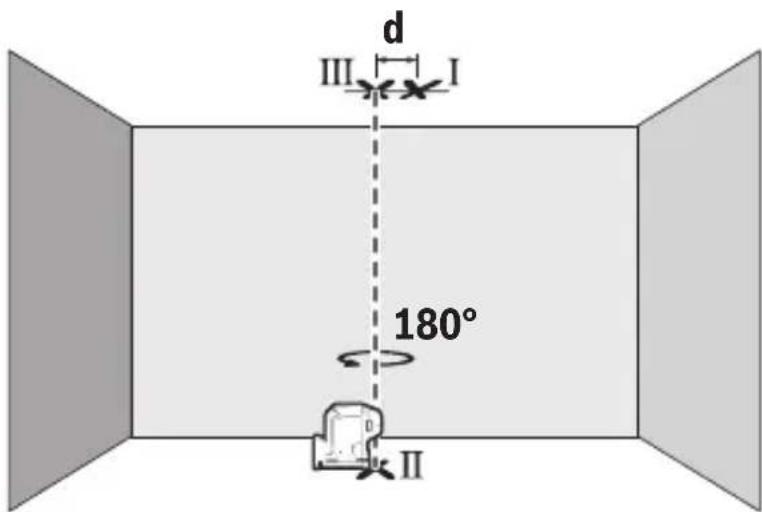

- Gire la herramienta de medición 180°. Posiciónela de manera que el centro del punto láser inferior caiga sobre el punto marcado II. Deje que la herramienta de medición se nivele. Marque el centro del punto láser superior (punto III).
- La discrepancia d entre los dos puntos marcados I y III en el techo revela la desviación real de la herramienta de medición respecto al plano vertical.
Usted puede calcular la desviación máxima permitida de la manera siguiente:
El doble de la distancia entre el piso y el techo × 0,0084 pulgadas/pie (0,7 mm/m)
Ejemplo: A una distancia del piso al techo de 8 pies (2,5 m), la desviación máxima totaliza
$$ \begin{array}{l} 2 \times 8 \text {pies} \times 0, 0 0 8 4 \text {pulgadas / pie} = 0, 2 5 \text {pulgadas} \ (2 \times 2, 5 \mathrm{m} \times \pm 0, 3 \mathrm{mm/m} = \pm 1, 5 \mathrm{mm}) \end{array} $$
Los puntos I y III deben estar por lo tanto a no más de 0,25 pulgadas (1,5 mm) uno de otro.
Consejos de trabajo
▶ Use siempre el centro del punto láser para marcar. El tamaño del punto láser cambia con la distancia.
Trabajo con el trípode (accesorio)
Un trípode ofrece una superficie de soporte estable de altura ajustable para medir. Coloque la herramienta de medición con la montura de trípode de 1/4 de pulgada (4) sobre la rosca del trípode (11) o un trípode de cámara convencional. Apriete la herramienta de medición utilizando el tornillo de fijación del trípode.
Alinee aproximadamente el trípode antes de encender la herramienta de medición.
Fijación utilizando la montura rotativa magnética (vea las figuras A-B)
Usted puede fijar la herramienta de medición a materiales magnetizables utilizando la montura rotativa magnética (3).
Mantenga los dedos alejados del lado trasero de la montura rotativa magnética mientras sujeta la montura rotativa a las superficies. Es posible que la poderosa fuerza de tracción de los imanes (7) le atrape los dedos.
Alinee aproximadamente la montura rotativa magnética (3) antes de encender la herramienta de medición.
Rote la herramienta de medición sobre la montura rotativa magnética (3) para hacer que el punto láser inferior sea visible o para proyectar alturas con el punto láser horizontal. Si usted apaga y transporta la herramienta de medición, acóplela de vuelta en la posición correcta sobre la montura rotativa (vea la figura B).
Gafas para visión láser (accesorio)
Las gafas para visión láser filtran la luz ambiental para impedir su paso. Esto hace que la luz del láser le parezca más brillante al ojo.
▶ No utilice las gafas para visión láser (accesorio) como gafas protectoras. Las gafas para visión láser hacen que sea más fácil ver el rayo láser; no le protegen a usted contra la radiación láser.
▶ No utilice las gafas para visión láser (accesorio) como gafas de sol ni mientras esté conduciendo. Las gafas para visión láser no proporcionan protección completa contra los rayos UV y reducen la capacidad que usted tiene para ver los colores.
Aplicaciones de ejemplo (vea las figuras C–E)
Mantenimiento y servicio
Solamente guarde y transporte el aparato demedida en el estuche de protección adjunto (12).
Mantenga limpio siempre el aparato de medida.
No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes.
Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas.
Si a pesar de los esmerados procesos de fabricación y control, el aparato de medida llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el n° de artículo de 10 dígitos que figura en la placa de características del aparato de medida.
En caso de una reparación, envíe el aparato en el estuche de protección (12).
PROTECCIÓN AMBIENTAL
Recicle las materias primas y las baterías en lugar de desecharlas como desperdicios. La unidad, los accesorios, el empaquetamiento y las baterías usadas se deben separar para reciclarlos de manera respetuosa con el medio ambiente, de acuerdo con los reglamentos más recientes.
GARANTÍA LIMITADA PARA PRODUCTOS DE HERRAMIENTAS LÁSER Y DE MEDICIÓN BOSCH
Robert Bosch Tool Corporation (el “Vendedor”) garantiza, solamente al comprador original, que todas las herramientas láser y de medición Bosch estarán libres de defectos de material o de fabricación durante un período de un (1) año a partir de la fecha de compra. Bosch extenderá la cobertura de garantía a dos (2) años cuando usted registre su producto dentro del plazo de ocho (8) semanas a partir de la fecha de compra. La tarjeta de registro del producto debe ser completada y enviada por correo a Bosch (sellada por la oficina de correos dentro del plazo de ocho semanas después de la compra), o usted puede registrar su producto por Internet en www.boschtools.com/Service/ProductRegistration. Si decide no registrar su producto, al mismo se le aplicará una garantía limitada de un (1) año.
Reembolso de devolución del dinero o reemplazo durante 30 días:
Si no está completamente satisfecho con el rendimiento de sus herramientas láser y de medición, por cualquier motivo, puede devolver el producto a su distribuidor Bosch dentro del plazo de 30 días a partir de la fecha de compra para obtener un reembolso completo o un reemplazo. Para obtener este reembolso o reemplazo dentro del plazo de 30 días, su devolución debe estar acompañada por el recibo de compra original del producto tipo láser o instrumento óptico. Se permitirá un máximo de 2 devoluciones por cliente.
LA OBLIGACIÓN EXCLUSIVA DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, en hasta donde la ley lo permita, cualquier garantía o condición implícita por ley, consistirán en la reparación o el reemplazo de las piezas, sin cargo, que presenten defectos de material o de fabricación y que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o un Centro de Servicio Autorizado. Para presentar un reclamo bajo esta Garantía Limitada, usted debe devolver la herramienta láser o de medición Bosch completa, con el transporte prepagado, a cualquier Centro
de Servicio de Fábrica o Centro de Servicio Autorizado BOSCH. Sírvase incluir un comprobante de compra fechado con su herramienta. Para averiguar las ubicaciones de los centros de servicio cercanos, sírvase usar nuestro localizador de servicio por Internet o llamar al 1-877-267-2499.
ESTE PROGRAMA DE GARANTÍA NO SE APLICA A LOS TRÍPODES NI A LAS VARILLAS. Robert Bosch Tool Corporation (el “Vendedor”) garantiza los trípodes y las varillas niveladoras durante un período de un (1) año a partir de la fecha de compra.
ESTA GARANTÍA LIMITADA NO SE APLICA A OTROS ARTÍCULOS ACCESORIOS NI ARTÍCULOS RELACIONADOS. ESTOS ARTÍCULOS RECIBEN UNA GARANTÍA LIMITADA DE 90 DÍAS.
Para presentar un reclamo bajo esta Garantía Limitada, usted debe devolver el producto completo, con el transporte prepagado. Para obtener detalles con el fin de presentar un reclamo bajo esta Garantía Limitada, sírvase visitar www.boschtools.com o llamar al 1-877-267-2499.
TODAS LAS GARANTÍAS IMPLÍCITAS ESTARÁN LIMITADAS EN DURACIÓN A UN A—O A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.
EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO POR DA—OS INCIDENTALES O EMERGENTES (INCLUYENDO PERO SIN ESTAR LIMITADOS A RESPONSABILIDAD POR PÉRDIDA DE UTILIDADES) QUE SURJAN DE LA VENTA DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN NI LA LIMITACIÓN DE LOS DA—OS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN QUE ANTECEDE NO TENGA APLICACIÓN EN EL CASO DE USTED.
ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO EN LOS EE.UU. O DE UNA PROVINCIA A OTRA EN CANADÁ Y DE UN PAÍS A OTRO.
ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADÁ Y LA MANCOMUNIDAD DE PUERTO RICO. PARA OBTENER COBERTURA DE GARANTÍA EN OTROS PAÍSES, CONTACTE A SU DISTRIBUIDOR O IMPORTADOR BOSCH LOCAL.
-81-
Notes / Remarques / Notas:
Esta página se dejó intencionalmente en blanco
-82-
Notes / Remarques / Notas:
Esta página se dejó intencionalmente en blanco
-83-
Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300
