MANUAL DE USUARIO DXCM804 DEWALT

CONSERVER CES DIRECTIVES

ADANGER: RISQUE D'EXPLOSION OU D'INCENDIE CE QUI PEUT SE PRODUIRE COMMENT L'ÉVITER

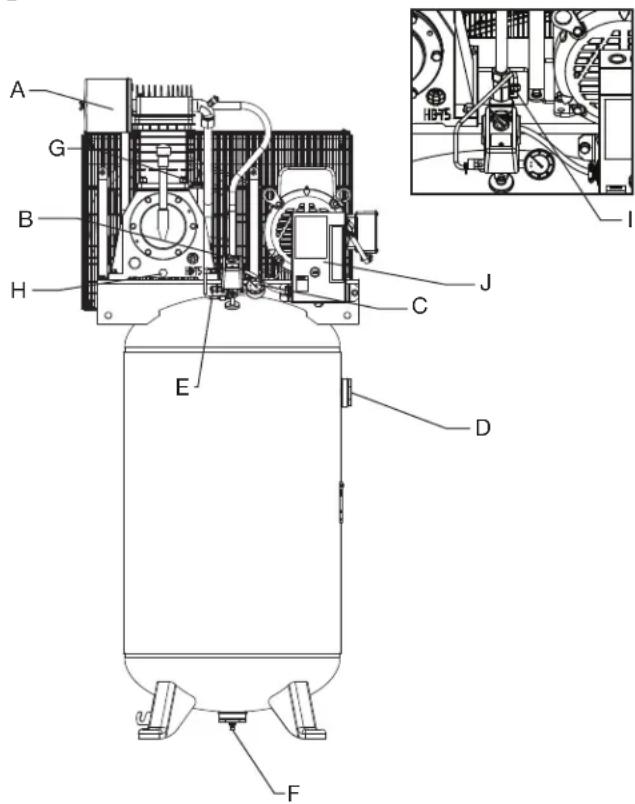

A. Filtrde entrada de aire de la bomba
B. Interruptor ENCENDIDO [AUTO(-)] / Off (APAGADO(O))
C. Manometro del tanque de aire
D. Salida de aire
E. Valvula de seguridad
F. Valvula de drenaje del tanque de aire
G. Varilla para medicación del nivel de aceite de la bomba/Tapon de llenado de aceite
H. Tapón de drenaje de aceite de la bomba
I. Válvula reguladora
J. Arrancador magnétique

Especificaiones

MODELO DXCM804
PESO	Aproximado 231 kg (510 lbs)
ALTURA	73.5"
ANCHO	33"
CAPACIDAD DEL TANQUE DE AIRE	302,8 L (80 gallons)
PRESION DE DESCONEXION APROX.	175 PSI
SUMINISTRO DE AIRE 21,2 SCF	FM 175PSI
TIEMPO DE RELLENO DEL TANQUE	5 MINUTOS
ENTRADA 230V, 60Hz, monofáscoSolamente Ca, 31 Amperios
REQUISITOS MINIMOS PARA CIRCUito DE DERIVACION	40 Amperios
TIPO DE FUSIBLES Retardo

Fig. 0

Fig. 3

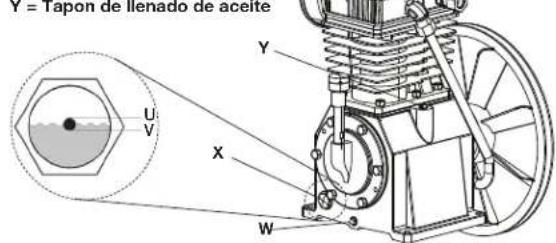

U = Lleno
V = Agregar
W = Tapon para drenajede aceite
X = Cristal de la vista del nivel
de aceite
Y = Tapon de llenado de aceite

Fig. 2Fig. 1 Superficies calientes

Definiciones: Normas de seguridad

Las siguientes definuciones describen el nivel de gravedad de cada advertencia. Lea el manual y preste atencion a这些东西imbolos.

PELIGRO: Indica una situacion de peligro inminente que, si no se evita, provocar la muerte o lesiones graves.

ADVERTENCIA: Indica una situacion de peligro potencial que, si no se evita,oulda provocar la muerte o lesiones graves.

ATENCION: Indica una situacion de peligro potencial que, si no se evita, pueda provocar lesiones leves o moderadas.

AVISO: Se refiere a una practica no relacionada a lesiones corporales que de no evitarse pueda resultar en danos a la propidad.

SI TIENE ALGUNA PREGUNTA O ALGUN COMENTARIO QUE HACER CON RESPECTO A ESTA O CUALQUIER OTRA HERRAMIENTA DEWALT, LLÁMENOS SIN CARGO AL: 1-888-895-4549

Instrucciones de seguridad importantes

ADVERTENCIA: No opere estaunidad hasta que haya leido y comprenderdo este manual de instrucciones de seguridad, operacion y mantenimiento.

ADVERTENCIA: CONTIENE PLOMO. Puede ser dañino si se ingüere o se mastica. Puede tener polvo que contenga plomo. Lávese las manos afterwards del uso. Mantener fauna del alcance de los niños.

ADVERTENCIA: Este producto leoulda exponer a productos químicos incluyendo plomo, reconocido por el Estado de California como causante de cancer, defectos de nucleimiento u other dos delsystema reproductivo. Para Obtener mas informacion, visite www. P65Warnings.ca.gov.

GUARDE ESTAS INSTRUCCIONES

APELIGRO: RIESGO DE EXPLOSION O INCENDIO, QUE PUEDE SUCEDER? CÓMoyo EVITARLO

• Es normal que los contactos electricos dentro del motor y el interruptor de presión produzcan chispas.

• Si las chispas electricas del compresor entrada en contacto con vapeores inflamables,你能 encenderse, provocando un incendio o una explosión.

• Restringir cualesera de las aberturas de ventilacion del compresor可以更好ducir un sobrecalentamento grave y podria provocar un incendio.

• Opere siempre el compresor en un area bien ventilada libre de materiales combustibles, gasolina o vapeores de solventes.

• Si se pulverizan materiales inflamables, ubique el compresor al menos a 6,1 m (20 pies) del area de pulverizacion. Se pueda necessitar manguera adiconal
• Guarde los materiales inflamables en lugar seguro lejos del compresor.
• Nunca coloque objetos contra o sobre la bomba del compresor.
• Opere el compresor en un lugar abierto con una distancia de al menos 30,5 cm (12 pug.) arialquier pared u obstruccion que pudiera restringir el flujo de aire fresco a las aberturas de ventilacion.

• Opere el compresor en un area limpia, seca y bien ventilada.
  No opere la和个人idad Dentro de la casa o en un area muy cerrada.

• El funciona sin atencion de este producto podra provocar lesiones personales o daños a la propidad. Para disminuir el risgo de incendio, no permita que el compresor funciona sin que algoalten lo controle.

• Permanezca siempre controlando el producto cuando está en funciona bajo.
  Siempre apague y desenchufe la unidad cuando no este en uso.

▲PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

QUE PUEDE SUCEDER? CODO EVITARLO

• El aire comprimido que sale de su compresor no es seguro para respirarlo. El flujo de aire puede contener monóxido de carbono, vapores tóxicos o particulas solidas del tanque de aire. Respirar thesestos contaminantes peut provocar lesiones graves o la muerte.

• El aire que se obtiene directamente del compresor no se debe usar nunca para consumo humano. El compresor no incluye equipo de seguridad en linea y filtros adequados para consumo humano.

• La exposión a productos químicos en el polvo producido por las herramrientas electricas al lijar, aserrar, esmerilar, taladrar y otheras activités de la construcción puede ser peligrosa.

• Los materiales pulverizados como pintura, solventes para pinturas, removed de pintura, insecticidas y herbicidas peuvent CONTENER vapeores daninos y venenos.

• Trabajo en un area con buena ventilación cruzada. Lea y siga las instrucciones de seguridad que se proveen en la etiqueta o en la ficha技术水平 de los materiales que está utilizando. Siempre utilise equipuesto decurity certifyado: protección respiratoria aprobada por NIOSH/OSHA o una mascarilla facial adequinaada para usar para los fines queustedrequiree.

▲PELIGRO: RIESGO DE EXPLOSION

Tanque de aire: El 26 de febrero de 2002, la Comisión de Seguidad para Productos de Consumo delos Estados Unidos publicó el Comunicado # 02-108 sobre la calidad en los tanques de compresores de aire:

Los tanques receptores de los compresores de aire noienen una vida úlil infinita. La vida úlil del tanque depende de diversos factores, incluyendo las conditiones de operación, las conditiones ambientales, la instalación debida del mesmo, modificaciones realizadas en el camino y el nivel de mantenimiento que reciba. Es fácil prever cuando sera el efecto exacto de这些东西 sobre la vida úlil del tanque receptor de aire.

Si no se siguen procedimientos deostenimiento debidos,la corrosion interna de la pared interior del tanque receptor de airecoulde causar una ruptura imprevista en el tanque de aire, lo quehara que el aire presurizarado escape con fuerza y repentinamente, pudiendo lesionar al usuario.

El tanque de su compresor de aire de ser dato de baja al final del ano que aparece en la etiqueta de advertencia de su tanque.

Las siguientes condiciones peuventellar a debilitar el tanque de aire y occasionar la explosión violenta del mesmo:

QUE PUEDE SUCEDER? CODO EVITARLO

• Al no drenar correctamente el agua condensada del tanque de aire provocar oxido y adelgazamiento del tanque de aire en acero.

• Dreno el tanque diariamente oInvestigators de cuestion de la law. Si el tanque de aire presenta una perdida, reemplácelo inmediamente con un tanque nuevo o reempláceno.

• Dreno el tanque diariamente o suárgido. Si el tanque de aire presenta una perdida, reemplácelo inmediamente con un tanque nuevo o reempláceno.
• Dreno el tanque diariamente o suárgido. Si el tanque de aire presenta una perdida, reemplácelo inmediamente con un tanque nuevo o reempláceno.

Modificaciones o intento de reparacion del tanque de aire.

• Nunca perfore, suele o haga ninguna modificacion al tanque de aire o a sus elementos. Nunca intente reparar un tanque de aire dañado o con perdidas. Reemplácelo con un tanque de aire nuevo.

Lasmericanos no autorizadas de la valvula de seguidad oequalierotocomponente que controla presion del tanque.

• El tanque está diseñado para soportar determinadas presiones de operación. Nunca haga ajustes o sustituciones de piezas para alterar las presiones de funciona bajo la law.

Elementos y accesorios:

• Exceder lasindicaciones de presion para las herramrientas neumáticas,laspistolas pulverizadoras,los accesos neuáticos,losneumáticos yothersarticulos inflablespuede hacer que exploten o revienten, ypuedecapovacarlesiones graves.

• Siga la recomienda del fabricante del equipo y nunca exceeda el nivel máximo de presión acceptable para los elementos. Nunca utilizes el compresor para infrar objetivos微量元素 de bajo presión, tales como juguetes de niños,pelotas de fútbol o de basquetbol,etc.

Neumáticos:

• El inflado excessivo de los neumáticos podra Causear lesiones graves y daño a la propidad.

• Utilice un mediator de presión de neumáticos para controlar la presión de这些东西 antes de cada uso y@msteadas los infla;observe el fianco para ver la presión correcta del neumático.

NOTA: Los tanques de aire, los compresores y el equipo similar que se usa para infrar neumáticos pueda llunarneumáticos微量元素 como ellos con mucha rapidez. Ajuste el regulator de presión en el suministro de aire a un valor que no supere el de la presión del neumático. Agregue aire en forma gradual y use con fecuencia el mediator de presión de neumáticos para evitar inflarlos.

APELIGRO: RIESGO DE LESION O DANO A LA PROPIEDAD AL TRANSPORTAR O ALMACENAR LA UNIDAD QUE PUEDE SUCEDER? CÓMOCIVITARLO

• Se pueda producir una perdida o derame de aceite, lo que podra provocar peligro de incendio o Inhalacion, lesiones graves o la muerte. Los derames de aceite dañaran alfombras, pintura u otheras superficies de vehiculos o remolques.

• Coloque sempre el compresor en un tapete protector cuando lo transporte, para proteger al vehiculo de daños por perdidas. Retire inmediamente el compresor del vehiculo una vez que haya llegado a destino. Mantenga siempre el compresor nivelado y nunca lo Coloque de costado.

ADVERTENCIA: RIESGO DE OBJECTOS DESPEDIDOS, QUE PUEDE SUCEDER? CÓM O EVITARLO

• La corrente de aire comprimido peut provocar lesiones en los tejidos blandos de la piel expuesta y pueda impulsar suciedad, astillas, particulas sueltas y objetosAFPaqueros a gran velocidad, queuten producir daños en la propidad y lesiones personales.

• Utilice siempre equipo de seguidad certificado: anteojos de seguidad ANSI Z87.1(CAN/ CSA Z94.3) con proteccion latera al usar el compresor.

• Nunca apunteyinguna boquilla ni pulverizadoraainninguna partedeel cuerpo o aoras personas o animales.
• Apague siempre el compresor y drene la presión de la manguera de aire y del tangle de aire antes de intentar hacer mantenimiento, conectar herramrientas o accesos.

ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES, QUE PUEDE SUCEDER? CÓM O EVITARLO

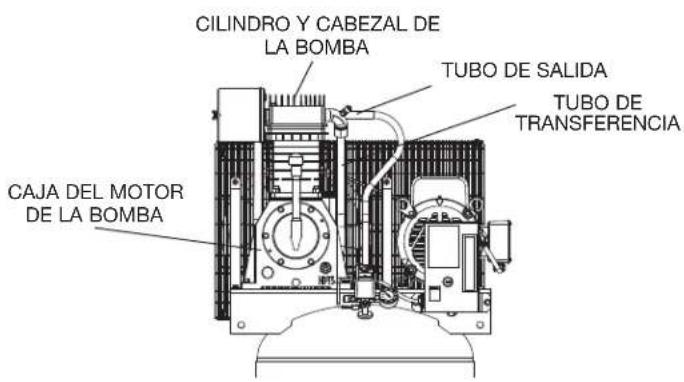

• Tocar metal expuesto como el cabeza del compresor, el起义 del motor, el escape del motor, o los tubos de salute, quepuce provocar quemaduras graves.

• Nunca toqueyinguna parte metalica expuesta del compresor durante o inmediamente despues de su funciona. El compresor continua caliente durante varios minutos despues de su funciona.
  No toque las cubiertas protectoras niinta做到 mantenimiento hasta que la unidad se haya enfiado.

ADVERTENCIA: RIESGO DE DESCARGA ELECTRICA. QUQUE PUEDE SUCEDER? CÓM O EVITARLO

• Su compresor de aire的功能a con electricidad. Como提供优质 autre mecanismo que的功能a con electricidad, si no se lo utilizes correctamente pueda provocar descargas electricas.

• Nunca haga funciona el compresor al aire libre cuando está lloviendo o en conditiones de humedad.

• Nunca haga funcionaler el compresor sin las cubiertas de proteccion o si está danadas.

• Que personal no calificado, intente realizar reparaciones, pueda provocar lesiones, graves o muerte por, electrucución.

• Puesta a tierra: La no colocacion de la puesta a tierra adecuada para este productouedeprovocar lesiones graves o muerte por electrocuction.Consulte las Instrucciones de Conexion a tierra en Instalacion.

• Cualquier cableado electrico o las reparacionesrequireidas para este producto deben ser realizadas por un centro de service fábrica o un centro de mantenimiento autorizzato de acuerdo con los@cuidos electricos naciales y locales.

• Asegürese de que el circuito eletrico al que está conectado el compresor, proportionsa una connexion a tierra electrica aproplada, voltaje adecuado y proteccion conveniente.

ADVERTENCIA: RIESGO DE OPERACION INSEGURA QUE PUEDE SUCEDER? CÓM O EVITARLO

• La operación insegura de su compresor de aire podra producir lesiones graves o la muerte, aastedismo o a另一边 personas.

Revise y comprenda todas las instrucciones y advertencias de este manual.
Familiaricese con la operation y los controles del compresor de aire.
- Mantenga el area de operaciones libre de personas, mascotas y obstáculos.
- Mantenga a los niños alejados del compresor de aire en todo momento.
- No opere el producto cuando esté cansado o bajo la influencia de alcohol o drogas. Mantengase alerta en todo momento.
- Nunca anule las caracteristicas de seguidad de este producto.
- Equipé el area de operaciones con un extintor de incendios.
- No opere laquina si faltan piezas, si estas STL rotas o si no son las autorizadas.
- Nunca separe sobre el compresor.

ADVERTENCIA: RIESGO POR PIEZAS MOVILES, DE PUEDE SUCEDER? CÓM O EVITARLO

Las piezas moviles como la polea, el volante y la correa你能 provocar lesiones graves si entrada en contacto con usted o con sus ropas.
- Nunca haga funciona el compresor sin los protectores o cubiertas o si los mismos estan dañados.
- Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo puede estar atrapados en las piezas mviles.
- Los orificios de ventilaciónSEO -能把 cubrir piezas en movimiento, por lo que también se deben estar. - Las piezas no son足够的.
- Cualquier reparación requerida por este producto de ser realizada por un centro de servicios de fabrica DEWALT o un centro de service autorizado DEWALT.

ADVERTENCIA: RIESGO DE LESION POR LEVANTAR MUCHO PESO

QUE PUEDE SUCEDER? CODO EVITARLO

• El intento de levantar un objerto muy pesado puede provocar lesiones graves.

• El compresor es demasiado pesado como para que lo levante una sola persona. ConsigaDUCTe de otheras personnes para levantarlo.

ATENCLON: RIESGO POR RUIDOS

QUE PUEDE SUCEDER? CODO EVITARLO

• En determinadas conditiones y según el periodo de uso, el ruido provocado por este producto pueda originar perdida de audición.

• Utilice siempre equipo de seguidad certificado: proteccion auditiva ANSI S12.6 (S3.19).

GUARDE ESTAS INSTRUCCIONES PARA A USO FUTURO

CONOZCA EL COMPRESOR DE AIRE

LEA ESTE MANUAL DE INSTRUCCIONES Y SUS NORMAS DE SEGURIDAD ANTES DE OPERAR LA UNIDAD. Compare las ilustraciones contra las unidad a fin de familiarizarse con laubicacion de los distinctos controles y regulaciones. Conserve este manual para referencias futuras.

CHARACTERISTICAS

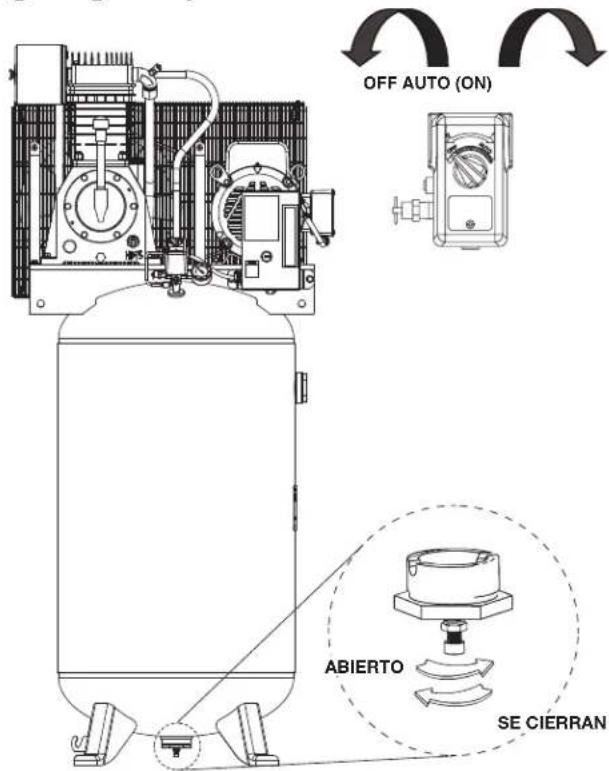

NTERRUPTOR DE AUTO (-)/APAGADO (O)

Cologne this interruptor (B) en la posicion Encendido (AUTO) (-) para suministrar energia automatica al interruptor de presion

y en Apagado (OFF) (O) paraURTAR la energia al final de cada uso.

NOTA: SIEMPRE asegúrese de que el interruptor (B) está en posición de apagado (OFF) (O) y de que la unidad está desenchufada, antes de retiring o volver a colocar la tapa del interruptor de presión.

INTERRUPTOR DE PRESION

El interruptor de presión (no ilustrado) arranca automatistically el motor cuando la presión del tanque de aire cae por debajo de la presión de arranque fjada en fábrica. Detiene el motor cuando la presión del tanque de aire alcana la presión de corte fjada en fábrica.

VALVULA DE SEGURIDAD

Esta valvula (E) está diseñada para prevenir fallas del sistema aliviando la presión cuando el aire comprimido alcanza un nivel predeterminado. La valvula está calibrada desde fabrica y no se debe quitar ni modificar de ninguna forma.

VALVULA DE CONTROL

Cuando el compresor de aire está funcionando, la valvula de control (I) está abierta, permitiendo al aire comprimidoentar al tanque de aire. Cuando el compresorde aire alcanza la presión de

corte, la valvula de control se cierra, permitiendo que la presiónde aire se conserve bajo del tanque de aire.

FILTRO DE ENTRADA DE AIRE

El filtro (A) está Diseñado para limiar el aire que ingresa en la bomba. Para asegurar que la bomba reciba continuamente un suministro de aire limpio, fresco y seco, el filtro debe estar siempre limpio y la entrada del filtro libre de obstrucciones.

VALVULA DE DRENAJE DEL TANQUE DE AIRE

La valvula de drenaje (F) está umbicada en la base del tanque de aire y se usa para drenar la condensation al terminar cada etapa de uso. Consulte Drenar el tanque de aire en la sección Mantenimiento.

MANOMETRO (MEDIDOR DE PRESION) DEL TANQUE

El manómetro (medidor de presión) del de tanque (C) indica la presión de aire de reserva en el tanque.

ARRANCADOR MAGNETICO (J) (REQUERIDO)

NOTA:Estaunidad requiere un arrancador magnétique

Si se desea, se pueda instalar en la pared
los arrancadores magnéticos que noVN'en instalados en el compresor desdela fabrica.Instaleo mascerca posible del compresor.
Corte los cables al tamanoo correcto, protejalos con tubo de plastico yprovea la proteccion para los circuitos secundarios segun el Codigo Electrico Nacional.

VALVULA ESFERICA/VALVULA DE SALIDA DE AIRE: (se vendepor分开ado, no ha sido ilustrada) Abra y cierra la distribución deaire des compresor.Consulte el parrabo Sistema de distribuciónde aire en la seccion Instalacion.

REGULADOR

(se vendepor separado,no se muestra)Un regulador de presion de aire o un transformador de aire分开 que combina las functions de regulacion de aire y/o humedad y se recomienda para la mayoria de las aplicaciones.Consulte el parrafodel Sistema de Distribución de Aire en la section de Instalacion.

Comprime el aire bajo el taque. El aire de trabajo no se encuesta disponible hasta que el compresor haya alcancazo a llenar el taque hasta un niveau de presión por encima delrequiredo para la calidad del aire.

INTERRUPTOR DE REPOSICION DEL ARRANCADOR MAGNETICA

Si el motor se apaga bajo a una sobrecarga, espere entre 10 y 15 instantos para que el motor pueda enfriarse. Para volver a encenderlo:

1. Coloque la palanca Auto/Off en la posicion "Off".
2. Espere que el motor se enfié.
3. Presione el boton del reajuste en el arrancador magnético (K).
4. Coloque la palianca Auto/Off en la posicion "Auto".

Instalación

ENSAMBLAJE

Desembale el compresor de aire. Inspeccione launidad para verficar que no sufrio daños. Si launidad ha sido dada durante el transporte, comuniquese con la Empresa transportadora y complete una reclamacion por daños. Haga este de inmediato porque existen limitaciones de tiempo respecto a las reclamaciones por daños.

La caja debecontener loselementossiguidentes:

• comprésor de aire
• modo de empleo

Verifique el rotulo del numero de series del compresor para asegurarse de que haya recibido el modelo que pidó y que el本身就是onga la presión nominal querida para el uso deseado.

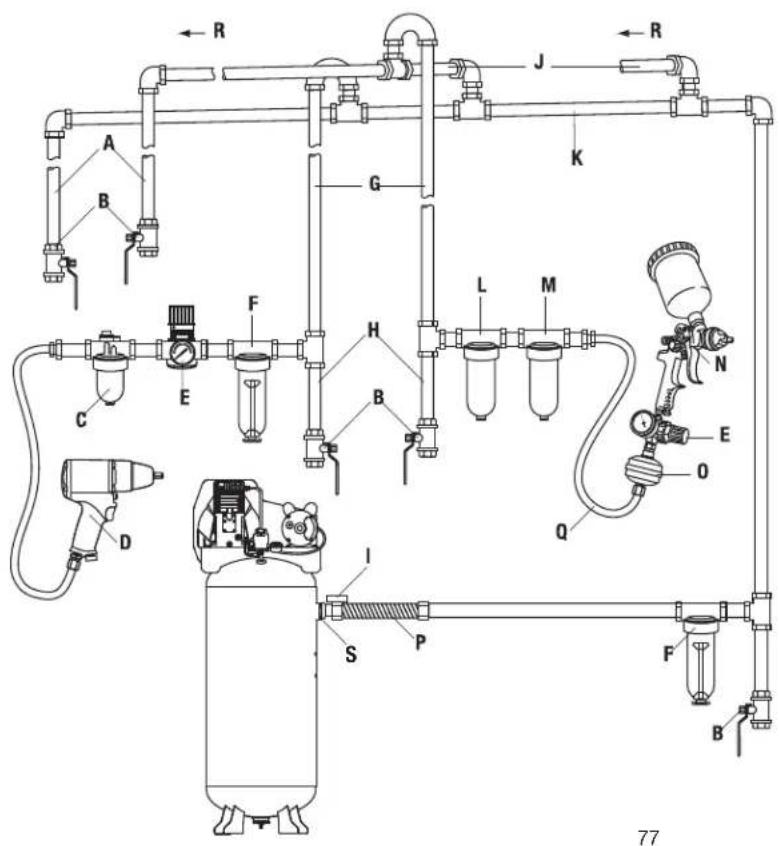

INSTALACION DE LAS MANGUERAS

ADVERTENCIA: Riesgo de operationozygura. Sostenga la manguera firmamente con las manos al instalarla o desconectarla para evaporar la desconexion repentina de la manguera.

1. Asegürese de que el manómetro regulado marque 0 PSI.
2. Aplique la cinta selladora sobre las roscas de la manguera.
3. Ensemble la manguera a la calidad de aire (D). IMPORTANTE: No ensemble losSeparatedores de salute directamente a la calidad de aire (D) (Fig. 0).

NOTA: El ensamblaje de los cuerpos de conexión rápida a la salute de aire y enchufes de conexión rápida a los extremos de las mangueras hace simples y fácilies la conexión y la desconexión de las mangueras. Los cuerpos y enchufes de conexión rápida está disponible en su distribuidor local o centro de servicios autorizzato.

DESCONEXION DE LAS MANGUERAS

ADVERTENCIA: Riesgo de operation insegura. Sostenga la manguera firmamente con las manos al instalarla o desconectarla para evaporar la desconexion repentina de la manguera.

1. Asegürese de que el manómetro regulado marque 0 PSI.
2. Quite la manguera de la salute de aire (D) (Fig 0).

Lubricación y aceite

COMPRESOR DE AIRE

La bomba del compresor de aire se lleno CON aceite en la fabrica. Controle el nivel de aceite de la bomba del compresor de aire antes de operar la unidad. Consulte Aceite de la bomba del compresor en la seccion Mantenimiento.

Compatibilidad

Las herramrientas neumáticas y los accesos que funciona con el compresor deben ser compatibles con produits a base de petróleo. Si suspecha que un material no es compatible con produits del petróleo se requires un bajo de linea de aire que elimine la humedad y el vapor de aceite en el aire comprimido.

NOTA: Utilice sempre un filtro de linea de aire para eliminar la humedad y el vapor de aceite al pulverizar pintura.

Lugar

• Instale el compresor de aire en una zona limpia, seca y bien ventilada.
• Instale el compresor de aire a una distancia no menor de 30,5 cm (12 pulg.) de la pared u除外 obstrucciones que pudiesen interferir con el flujo del aire.
• Instale el compresor de aire lo más cerca possible del situ de alimentación electrica, a fin de evaporar el uso de largas extensiones de cableado electrico. Las extensiones electricasblemado largas coulda hacer una caía de tension perjudicial para la alimentación del motor.
• El filtro de aire debe mantenerse libre de obstrucciones que pueda reducir el flujo de aire al compresor de aire.

AREAS HUMEDAS

En areas frencuentamente humedes, se pueda formar humedad en la bomba y sedimentos en el aceite, provocando que las piezas se desgasten en forma prematura. Es muy probable que se produzca humedad excessiva si launidad se ubica en un area sin calefaction, sujeta a grandesCambios de temperatura. Dos signos de humedad excessiva son la condensation externa en la bomba cuando se enfiña y un aspecto "lechoso" del aceite del compresor. Puede prevenir la formacion de humedad en la bomba aumento la ventilacion u operando launidad durante intervalos mas largos.

CONSIDERACIONES SOBRE RUIDO

Consulte a las autoridades locales para Obtener informacion sobre los niveles de ruido acceptables en su area. Para reducir el ruido excessivo, utilise soportes de vibracion o silenciadores, desplace la unidad o construya cerramente totes o paredes deflectoras. Comuniquese con un centro de service DEWALT o llame al 1-888-895-4549 para Obtener referencia.

ANCLAJE DEL COMPRESOR DE AIRE

ADVERTENCIA: Riesgo de rotura. Vibraciones excessivas puede debilitar el tanque de aire y Causea una explosiOn. el compresor debe estar correctamente montado

El compresor de aire DEBE atornillarse a una superficie nivelada y sólda de concreto. Use tirafondos de 3/8 pulg., almohadiillas de vibración y anclajes para concreto. Si necesitashipsa para anclar el compresor de aire, consulte a un contratista autorizzato.

1. Coloque el compresor de aire sobre una superficie nivelada y solida de concreto. Asegúrese de que el concreto está en buena conditiones, sin gritas ni daños.

2. Marque la superficie utilizing los orificios de los pies del compresor de aire como plantilla.

3. Taladre los agujeros en la superficie para los tirafondos en el concreto. Instale tirafondos para concreto.

4. Alinee los orificios de la superficie con los orificios de los pies del compresor de aire.

1. Coloque las almohadillas de vibracion (no suministradas) entre el piso y los pies del compresor de aire, consulte la figura. si es necessitiesario, use calzos para nivelar la unidad.
2. Coloque los tirafondos de 3/8 pulg. a工程技术 de los pies del compresor de aire, las almohadillas de vibracion y bajo de los anclajes.
3. Apriete los tirafondos de 3/8 pulg. a 7-10 pi -lb.

Cableado electrico

ADVERTENCIA: La instalacion electrica indefobia de este producto peut anular la garantia y su seguro contra incendios. El cableado de circuitos debe estaracargo de personal calificado, como electricistas matriculados, que este familiarizzato con loscottigos nacionales actuales ylosccigos electricos locales en vigencia.

ADVERTENCIA: Riesgo deCHOque eletrico. Una conexion a tierra inadequada peut ocasionar electrocacion. Las conexiones eletricas deben ser efectuadas por un electricista calificado.

Un electricista calificado necessitiesaber lo suiviente antes derealizar el cableado:

1. Si la capacité de amperaje de la caja electrica es adecuada. Refiérase a las specifications, en el manual de las partes, para Obtener esta información.
2. Si la linea de alimentacioniene las mismas caracteristicas electricas (tension, ciclo, fase) que el motor. Refiere a la placac de characteristicas del motor, en el lado del motor, para Obtener this information.

NOTA: El cableado utilizo debe estar clasificado para el voltaje de la placac de identificacion del motor, mas o menos 10% Refierea a los codigos locales para poder los tamanos de cable recomendados, el calibre apropiado y la longitud maxima de cable. Un cable de menor tamano provoca un alto consumo de corriente y un sobrecalentamento del motor.

NOTA: Se recomienda el uso de un disyuntor. Si el compresor de aire está connectado a un circuito protegado por un fusible, utilise solamente fusibles de retardo.

ADVERTENCIA: Riesgo deCHOque elctrico. La conexion electrica debe estar ubicada fuera de superficies calientes, tales como silenciadores de escape, tubos de salute de compresores de aire, cabezales o cilindros.

Instrucciones de connexion a tierra

ADVERTENCIA: Riesgo de descarga electrica. En el caso de cortocircuito, la puesta a tierra reduce el riesgo de descarga electrica al proveur un cable de escape para la corrente electrica. Este compresor de aire debe estar correctamente conectado a tierra.

Este producto debe conectarse a un sistemas de cableado permanente, metalico conectado para hacer tierra o a un terminal / cable de connexion para hacer tierra sobre el equipo.

▲PELIGRO: Riesgo de descarga electrica. UNA PUESTA A TIERRA INCORRECTA PUEDE PROVOCAR UNA DESCARGA ELECTRICA.

Voltaje y proteccion del circuito

Refiérase al voltaje y a los requisitos minimos para el circuito de derivacion, sobre las specifications.

• El suministro de voltaje al circuito debe cumplir con el numero electrico nacional.

• El circuito no está utilisé para suministrar ninguno或其他 requisito electrico.

INTERRUPTOR DE ALIMENTACION PRINCIPAL

Instale un interruptor de alimentacion principal en la linea entre el panel y el comprisor. El interruptor de ser instalado cercad del comprisor para mayor comodidad y seguidad. Cuando está cerrado (OFF), el interruptor de alimentacion principal desconecta toda la alimentacionancia comprisor. Cuando está abierto (ON), el comprenor arranca y se detiene automatically de acuerdo con el control del interruptor de presion.

SISTEMA DE DISTRIBUTUCION DE AIRE

ADVERTENCIA: Riesgo de explosión. Las tuberías de plástico o PVC no está disénadas para su uso con aire comprimido. Independientelemente de la presión nominal indicada, la tuberia de plástico puede explotar debido a la presión del aire. Use solo tubos de metal para las lineas de distribución de aire.

CONEXION Y DESCONEXION DE LAS MANGUERAS

ADVERTENCIA: Riesgo de funciona inseguro. Sujete firmamente la manguera en la mano cuando la instale o la desconnecte, para evitar que se azote. Asegürese de que el manómetro regulado indique 0 psi.

La?singulare figurarepresentaunsystematipidocdeistribuccionde aire.Lossiguientessonconsejosquedeberecordarcuando configurelesystemadistribucciondeairedelcompresordaire.

NOTA: el aire comprimido de los compresores de aire lubricados con aceite, contendra condensacion de agua y neblina de aceite. se necesaran variedrenajes, trampas y filtros para suministar aire sin agua (incluyendo aerosoles) o aceite a los equipos de pulverizacion, herramrientas de aire y accesorios que requieran aire filtrado. siempre lea el mode de empleo de las herramrientas neuumaticas y los accesorios realizados.

• Utilice un tubo del mesmomanso que la salute del tanque de aire. Las tuberias demasiado微量元素 restringiran el flujo de aire.
• Si la tuberia tiene más de 30,5 m de长大o, use elsignificanto tanmo mas grande.
• Entierre las lineas subterraneas por debajo de la linea de congelación y evite los huecos sobre la condensación能把 acumularse y congelarse. Aplicque presión antes de cubrir las lineas subterraneas, para asegurar de que todas las juntas de las tuberías estén libres de fugas.
• Se recomienda instalar un acoplamento flexible entre la valvula de globo / calidad de descarga de aire y la linea principal de distribución de aire para permitir vibraciones.
• Se recomienda instalar un regulator整個 para controlar la presión del aire. La presión de aire del tanque es generalmenteblemado alta para las herramrientas neumáticos individuales.
• No instale lubricadores entre el tanque y cualquier equipo de pulverización, herramienta neumática o accesorio que requiera aire filtrado sin aceite.
• Drene todas las trampas, filtros y patas de suciedad diaria-mente.

SISTEMA TIPICO DE DISTRIBUTION DE AIRE

Pieza	Descripción
A	Patas de drenaje
B	Válvulas de drenaje
C	Lubricador
D	Herramienta de aire
E	Regulador
F	Filtro / Colector de humedad
G	Lineas de uso de aire
H	Colectores de sedimientos
I	Válvula de descarga de aire
J	Las lineas alimentadoras se inclinan con el flujo de aire
K	Lineas de distribución de aire prin-pias - Incline la tuberia en el sentido del flujo de aire. El condensado de agua fluye a lo largo de la parte inferior de la tuberia hasta las patas de drenaje, con lo which se impide que entre a las lineas alimentadoras
L	Filtro de 5 micrones
M	Pistola rociadora
N	Ajustador de bola
O	Acoplamente flexible
P	Raccord flexible
Q	Para lograr el mejor rendimiento - La distancia entre el compresor y el collector de humedad deben ser lo más grande possible
R	Flujo de aire
S	Filtro de entrada de aire

comoutilizar su unidad (Fig 2)

Cómo detenerla

Cologne la posicón de la llave interruptora Auto/Off en la posicón "Off"

Antes de ponerlo en marcha

ADVERTENCIA: No opere esta unidad hasta que haya leido este manual de instrucciones de seguridad, operacion y mantenimiento.

Procedimiento de asentamento

AVISO: Riesgo de dano a la propidad. Riesgo dano a la propidad. Si las siguientes instrucciones no fuesen seguidas estRICTamente, podran occurrir serios daños.

Este procedimiento esnecessaryantesdeponer en servicele compresor de aire y cuando la valvula regulatora o la bomba completa del compresor hayan sido reemplazadas.

1. Asegürese que la palanca Auto/Off se encuesta en la posión "Off".
2. Verifique el nivel de aceite en la bomba. Para recibir instrucciones, lea al parrafo Aceite en la seccion Mantenimiento
3. Compruebe todo el cableado de nuevo. Asegürese de que todos los cables estén seguros en las conexiones de los terminals. Asegürese de que todos los contactos se mueven libremente y no estén obstruidos.
4. Abra Completely la valvula de drenaje (en el sentido del reloj) para permitir el escape de aire y evaporar que se acumule la presión de aire en el tanque de aire durante el periodo de rodaje.

5. Mueva la palanca Auto/Off a la posicion "Auto". El compresor se pondra en marcha.

6. Haga的功能行的 comprasor durante 30 Minutes. Asegüresque la valvula de drenaje y todas las canierias de aire estenabiertas para que se acumule un minimum de presión de airedentro del tanque.

NOTA: Si après de 30 horas launidad no opera correctamente, APÁGUELA INMEDIATAMENTE ypongase en contacto con el Centro de Servicio.

1. Aplicando una solución jabonosa, verifique todas las conexiones / cañerías, a fin detectar fugas de aire. Corrija si fueseecessaryño. NOTA: Perdidas menoresmightener occasionar una carga adiablonde管理工作al compresor,dando como resultado su rotura prematura ouna desempo inadecuada.
2. Verifique la existencia de vibracion excessiva. Vuelva a ajustar o calce las patas del compresor de aire, si esnecessary.
3. Después de 30 Minutes, coloque el que la palanca Auto/Off to "Off".
4. Cierre la valvula de drenaje.
5. Mueva el botón de Encendido/Apagado (Auto/Off) a la posición "Encendido" (AUTO) y permitita que se acumule presión en el tanque. El motor se detendra cuando la presión del tanque alcance la presión de corte.

Ahora el compresor está lista para usarse.

Antes de cada puesta en marcha (Fig. 2)

1. Verifique diariamente la vista de vidrio, para assegurar de que el nivel de aceite en la bomba está al nivelrequiredo.
2. Asegürese que la palanca Auto/Off se encuesta en la posión "Off".
3. Cierre la valvula de drenaje.
4. Inspeccione visualmente las conexiones y cañerías de aire para ver si hay una fuga.
5. Verifique la section valvula de sécurité. Consulte el punto

como vericar la valvula de seguidad en la seccion Mantenimiento.

1. Conecte la manguera y los accesos.

ADVERTENCIA: Riesgo de operacion insegura. Sostenga la manguera firmamente con las manos al instalarla o desconectarla para evaporar la desconexion repentina de la manguera

ADVERTENCIA: Riesgo de operacion insegura. No utilise los accesos danados o usados.

NOTA: Tanto la manguera como los accesosrequireraran un enchufe de conexionrapida si la calidad del aire esta equipada con un zocalo de conexionrapida.

NOTA: Se DEBE usar un regulator, si la presión de aire requerida para el accesorio es menor que la presión de aire máximo suministrada por el compresor de aire.

ADVERTENCIA: Riesgo de explosión. Demasiada presión de aireURTADA ser la Cause de riesgo de explosión. Verifique los values de maxima presión dados por el fabricante de las ferramentas neumáticas y los accesorios. La presión de salute del regulator jamásDebe exceder los values de maxima presión individados.

ATENCLON: Riesgo de operacion insegura. El aire comprimido de la unidad peut contener condensation de agua y emanacion de aceite. No pulverice aire no filtrado sobre un articulo que podria danarse con la humedad. Algunos dispositivos o herramrientas neumaticas peuvent requireir aire filtrado. Lea las instrucciones del dispositivo o la herramienta neumatica.

comoponer en marcha

1. Coloque la posicion de la llave interruptora Auto/Off en la posicion "Off" ycede que se incremente la presion del tanque. El motor se detendra una vez alcanzado el valor de presion de 79

"corte" del tanque.

1. Cuando la presión del tanque alcance la presión de desconexión, abra la valvula de descarga de aire.

IMPORTANTE: Cuando utilise un regulador ythers accesos, refierease a las instrucciones del fabricante

AVISO: al utilizar un regulator ythers accesos, refierea a las instrucciones del fabricante.

ADVERTENCIA: Riesgo de explosión. Las tuberías de plástico o PVC no están disénadas para su uso con aire comprimido. Independientelemente de la presión nominal indicada, la tuberia de plástico puede explotar bajo a la presión del aire. Use solo tubos de metal para las lines de distribución de aire.

Ahora el compresor está lista para usarse.

Apagado (Fig. 2)

1. Mueva el interruptor Encendido/Apagado (Auto/Off) (L) hacía la posición Apagado (OFF). NOTE: Si terminó de usar el compresor, siga los pasos 2 a 5.
2. Drene el tanque de aire, consulte Drenar el tanque de aire en la sección Mantenimiento. Asegürese de que el manómetro regulado marque 0 PSI.

ADVERTENCIA: Riesgo de operation insegura. Sostenga la manguera firmamente con las manos al instalarla o desconectarla para evaporar la desconexión repentina de la manguera.

1. Retire la manguera y los accesorios.

ADVERTENCIA: Riesgo de explosión. Drene el tanque de aire diariamente. El agua se condensará en el tanque de aire. Si no se drena, el agua corrora y debilitará al tanque de aire provocando el riesgo de rotura del本身就是.

1. Deje enfiar el comprisor.
2. Limpie el comprisor de aire y guardelo en un area segura, que no se congele.

MANTENIMIENTO

Tabla de mantenimiento

Procedimiento	Diariamente	Semanalmente	Mensualmente	1 vez al ano o cada 100 horas	Remplante a la etu- eta de advertencia del tanque
Controlar la valvula de seguridad	X
Inspeccionar el filtro de aire		X+
Drenar el tanque de aire	X
Controlar el nivel de aceite de la bomba	X
Cambiar el aceite de la bomba				X**+
Inspeccionar si hay perdidas de aceite	X
Inspeccionar la correa impulsora	X
Controlar la tensión de la correa impulsora			X
Controlar la alineación de la polea y el volante				X
Controlar ruidos o vibraciones inusu- ales	X
Verificar si hay perdidas de aire	X*
Limpiar el exterior del compresor		X
El tanque debe ser dato de baja					X++

*	Para verificar si hay perdidas de aire aplique una solución de agua jabonosa alrededor de las juntas. Mientras el compresor bombea para tener presión y bajo de que la presión se corte, vea si se forman burbujas de aire.
**	El aceite de la bombaDebe cambiarse antes de las primeras 20 horas de funcionaimiento. Después, cuando utilise un aceite no detergente de mezcla sintético para compresor de aire, cambie el aceite cada 100 horas de funcionaimiento o una vez al año, lo que ocurre primero.
+	Más frecuente en Lugares con humedad o polvo
++	Para mayor información, llama al 1-888-895-4549.

ADVERTENCIA: Riesgo de operacion Insegura. La unidad arranca automatically when esta enchufada. Al hacer elostenimiento, el operador peut que quedar expuesto a fuentes de corrente y de aire comprimido o a piezas movibles. Antes de intentar hacer reparaciones, desconectar el compresor del tomacorriente, drenar la presion de aire del tanque y esperar a que el compresor se enfrie.

Para asegurar una operación eficiente y una vidautilmas prolongada del compresor de aire,debeprepararseyseguirseun programadmantimientorutinario.Elprogramadevantimencimientorutinario precedente estádisnado para un equipo quefunciona diariamente en un ambiente normal de trabajo. Si fuese necessario,debe modificarse el programa para adaptarlo a las conditiones bajo las cuales se usa su compresor.Las改动acionesdependieran de las horas de operacion y del ambiente de trabajo.Los comproreso quefuncan en un ambiente sumamente sucio yu hostilrequireiranquehagan todas las inspections de mantenimiento con mayor fecuencia.

NOTA: Vea en la sección Operación para laubicacion de los controles.

Controlar la valvula de seguridad (Fig. 1)

ADVERTENCIA: Superficies calientes. Riesgo de quemaduras. El posenfiador, el cabezal de la bomba y las piezas circundentes está muy calientes, no los toque (vea las superficies calientes identificadas en la Fig. 2). Espere hasta que el compresor se enfrie antes de realizar el mantenimiento.

ADVERTENCIA: Riesgo de explosión. Si la valvula de seguridad no trabaja correctamente, pueda haber sobrepresurizacion, provocando la rotura del tanque de aire o una explosión.

ADVERTENCIA: Riesgo de objetos despedidos. Utilice siempre equipo de calidad certificado: anteojos de calidad ANSI Z87.1 (CAN/CSA Z94.3) con proteccion lateral.

ADVERTENCIA: Utilice sempre equipo de seguidad certificado: proteccion auditiva ANSI S12.6 (S3.19). Antes de arrancar el comprisor, tire del anillo de la valvula de seguidad para asegurarde que la valvula de seguidad travajable libremente. Si la valvula esta atascada o no opera con calidad, se la debe reemplazar con el mesmo tipo de valvula.

FILTRO DE AIRE - INSPECCION Y REEMPLAZO

ADVERTENCIA: Riesgo de quemaduras. Superficies calientes. El cabezal de la bombay las piezas circundantes estan muy calientes, no los toque (vea las Superficies calientesidentificadas en la Fig.1).Espere hasta que elcompresor se enfrie antes de realizar emantenimiento.

Un过滤 de aire sucio no permittirá que la bomba compresa para encontrar el该如何 correctamente a su capacidad plena. Antes de utiliser la bomba compresa, verifique el过滤 de aire para asegurar de que se pueda usar.

Si se encontrarase sucio, sustituyalo por un filtro nuevo.

1. Mueva el interruptor Encendido/Apagado (Auto/Off) (L) hacía la posición Apagado (OFF).
2. Deje que se enfrie la unidad.
3. Retirar del Conjunto ensambla do del filtrlo la tuerca de mariposa (R).
4. Retirar la cubierta metalica exterior (S).
5. Revisar el elemento de filtro (T). Si está sucio, soplar aire comprimido a工程技术 del elemento por 10-15 segundos o reem PLA zar el elemento, si esnecessary. Si el filtró está lleno de pintura, reemplazarlo.
6. Colocar el elemento de filtración bajo la carcas y volver aajar la cubierta exterior con la tuerca de mariposa.

IMPORTANT: No opere el compresor sin su filtro de aire.

COMO DRENAR EL TANQUE (Fig. 2)

ADVERTENCIA: Riesgo de operacion insegura. Los tanques de aire contienen aire de alta presion. Mantenga la cara y otheras partes del cuerpo lejos de la calidad del drenaje. Utilice anteojos de seguidad [ANSI Z87.1 (CAN/CSA Z94.3)], ya que al drenar se pueda desprender residuos hacer la cara.

ADVERTENCIA: Riesgo por ruidos. Utilice proteccion auditiva [ANSI S12.6(S3.19)], ya que el ruido del flujo de aire es alto durante el drenaje.

NOTA: Todos los sistemas de aire comprimido generan condensacion que se acumula enequalquier punto de drenaje (por exemple, tanques, filtro, posenfriadores, secadores).Esta condensacion contiene aceite lubricante y/o sustancias que peuvent estar reguladas y que se deben(desearchar conforma a las leyes y reglamentaciones locales,estatales y federales.

1. Coloque la palanca Auto/Off en la posicion "Off" y desenchufe el equipo.
2. Tire del aro de la valvula de seguidad dejoando purgar el aire del tanque hasta que este reduzca su presion aproximadamente a 20 PSI. Suelte el aro de la valvula de seguidad.
3. Drene el agua del tanque de aire, abriendo la valvula de drenaje (en el sentido del reloj), colocado en la parte inferior del tanque.

ADVERTENCIA: Riesgo de explosión. El agua se condensa bajo el tanque de aire. Si no se la drena, lo corroerá debilitando sus paredes, poniendo en riesgo la ruptura del tanque de aire.

AVISO: Riesgo de dano a la propidad. Drene el agua del tanque de aire puede contener aceite y oxido, lo que pueda provocar manchas.
4. Después de drenar el agua, cierra la valvula de drenaje (en sentido contrario del reloj).

NOTA: Si la valvula de drenaje fuera del tipo enchufe, elimine toda la presión de aire. La valvulaouldrarentces serextraída,limpiada y finalmente reinstalada.

Aceite de la bomba del compresor (Fig. 3)

AVISO: Riesgo de daño a la propidad. Sólo utilise aceite especialo para comprsoles de aire. Los aceites para automóviles de diversos pesos como 10W30 no deben utiliser para los comprsoles de aire. Dejan depósitos de carbono en componentescriticos, disminuyendo de esta forma el rendimiento y la vidautil del compresor life.

NOTA: Agregue a la bomba un aceite no detergente de mezcla sintetico para compresor de aire.

NOTA: La capacité de aceite del carter del ciguénal es de aproximadamente 53 onzas fluidas (1,6 litres).

Verónica

1. El nivel de aceite deben落户 a la mitad del visor de vidrio (X).
2. En caso de necessities quite el tapón de llenado de aceite (Y) y agregue lentamente aceite hasta alcancar la mitad del visor de vidrio.

Cambio

ADVERTENCIA: Drene el tanque a fin de liberar la presion de aire antes de extraer el tapón para el relleno de aceite, o el tapón para el drenaje del aceite.

1. Extraiga el tapón del aceite (Y).
2. Extraiga del tapón de drenaje del aceite (W) y drene el aceite en un recipiente adecuado.
3. Reponga el tapón de drenaje del aceite (W) y ajustelo firmamente.
4. Agregue aceite lentamente al compresor hasta que el nivel alcance la mitad del visor de vidrio (X). NOTEA: Al llenar el carter del ciguññal, el aceite fluye muy lentamente bajo de la bomba. Si el aceite fuese aggregado rápidamente rebalsará y aparecería habersehlenado.

AVISO: Riesgo de dano a la propidad. Sobrepasar el nivel de aceite causará la falla prematura del compresor. No exceedaullsado.

1. Reponga el tapón del aceite (Y) y ajustelo firmamente.

Correa-Reemplazo

ADVERTENCIA:Estaunidad se enciende automatistically SIEMPRE apague y desenchufe el compresor, y purgue toda la presión del sistemas antes de realizar el mantenimiento del compresor, y cuando el compresor no está en uso. No utilizes launidad si se le han retirado las cubiertas o el protector de la correa. Existe riesgo de lesión grave por contacto con partes moviles. Superficies calientes. Riesgo de quemadura. El cuestion de la bomba y las piezas circundentes está muy calientes: no los toque. (Consulte las Superficies calientes identificadas en la Fig. 2). Espere hasta que el compresor se enfré antes de

realizar el mantenimiento.

1. MuevalapalancaAuto/Offalaposision "Off", desconectar el suministro eletrico, y liberar toda presión de aire bajo del tanque.
2. Quite el protector exterior de correa (Z).
3. Marque la posicion de la motor sobre el montante.
4. Afloje los tornillos para montaje del motor y deslicelo hacía la bomba del compresor de aire.
5. Retire la correa y reemplacela por una nuevo.
6. Vea Regulación de la tensión de la correa antes de ajustar los tornillos montantes del motor.

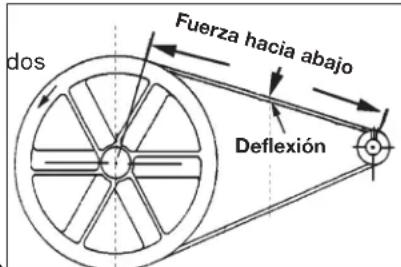

Regulación de la Tensión de la Correa

1. Deslice el motor a su posicion original; alinéelo con lamarca
   efectuadaantesobreel montante.
2. Ajuste los tornillos exteriros del motor, lo sufiente para sostener a este en posicion hasta verificar la alineacion de la polea y el volante.
3. La correa debe flexionarse 4,8 mm (3/16 pulg.) en el punto medio de la distancia entre la polea y el volante cuando en este punto se aplique una fuerza de 2,26 Kg (5 libra).
4. Cuando se logre la tension apropiada de la correa, apriete los tornillos de montaje del motor. Par - 27,1 - 33,9 Nm (20-25 pies-lb)

NOTA: Una vez que la polea del motor ha sido movida, a partir de su instalacion original de fabrica, las ranuras del volante y la polea deben alinearse bajo un rango de variacion de 1,6 mm (1/16 pulg.), para prevenir un excessivo desgaste de la correa. Verifique la alineacion ejectando elSIGUIENTE procedimiento de alineacion polea-volante.

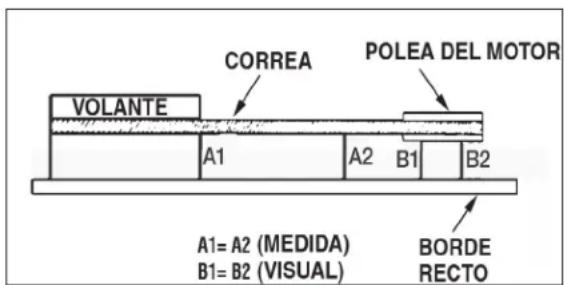

Poleay volante - Alineacion

Para corregir la desalineación, realize los siguientes pasos:

1. Ponga la palanca de auto/off en "OFF (O)", desenchufe la unidad y libre toda la presión de aire del tanque de aire.
2. Retire la proteccion exterior de la correa.
3. Afloje los pernos de montaje del motor.
4. Afloje los tornillos de fijacion de la polea del motor.
5. Si la diferencia es mayor que 1,6 mm afloje los tornillos de ajuste que sujetan la polea de actionamento al eje y ajuste la posicion de la polea sobre el eje, hasta que las medidas A1 y A2 esten a 1,6 mm una de la另一边.
6. Apriete los tornillos de ajuste de la polea deccionamento -aplique un par de apriete de 16,4-20,3 Nm.

7. Inspeccione visualmente la polea de actionamento para asegurarse que esté perpendicular al eje de actionamento. Los+puntos B1 y B2 deben parecer iguales. Si no lo está, afloje los tornillos de ajuste de la polea de actionamento e iguale B1 y B2, teniendo cuidado de no perturbar la alineacion de la correa realizada en el paso 5.

8. Vuelva a preparar los tornillos de ajuste de la polea de actionamento - aplique un par de apriete de 16,4-20,3 Nm.

9. Vuelva a instalar el protector exterior de la correa.

Valvulas de entrada y calidad de la bomba del compresor de aire

Una vez al ano haga que un先进技术 capacitado de serviceinspectione las valvulas de entrada y calidad de la bomba del compresor de aire.

Inspeccion de las canarias de aire y las conexiones para detectar fugas

1. Coloque la posicion de la llave interruptora Auto/Apagado en la posicion «Off (O)» ydefer que se incremente la presion del tanque. El motor se detendra una vez alcanzano el valor de presion de "corte" del tanque.
2. Coloque la interruptor Auto/Apagado en la posicion «Off (O)» y desenchufe la unidad.
3. Aplique una solución jabonosa a todos los acoplamenteos de aire y las conexiones / cañerías.
4. Tire del aro de la valvula de seguidad dejando purgar el aire del tanque hasta que este reduzca su presion aproximadamente a 20 PSI. Suelte el aro de la valvula de seguidad.
5. Drene el agua contentida en el tanque de aire, abriendo la valvula de drenaje (sentido antihorario) ubicada en la base del tanque.
6. Corrijarialquierperdidaencontrada.

IMPORTANTE: Incluso perdidas menores, poder causar una energia adicional de trabajo al compresor, dando como resultado su rotura prematura o una desespero inadequada.

Tornillos del CZezeal del compresor de aire. - Torque

Los tornillos del CZal del compresor de aire deben mantenerse debidamente ajustados. Verifique el torque de los tornillos del CZal bajo las primeras cinco horas de operacion. Reajustelos si fuese requisiteo. Torsion a 48-52 Nm (35-38 ft.-Ibs.).

SERVICIO Y AJUSTES

SERVICIO Y AJUSTETODO TIPO DE MANTENIMIENTO Y REPARACIONES NO MENTIONADOS EN Este MANUAL, DEBERAN SER EFFECTUADOS POR PERSONAL TECNICO ESPECIALIZADO.

ADVERTENCIA: Riesgo de Operacion Insegura. La unidad arranca automatically when doing enchufada. Al hacer el mantenimiento, el operador可以选择 quedar expuesto a fuentes de corriente y de aire comprimido o a piezas movibles. Ante des intentar hacer reparaciones, desconectar el compresor del tomacorriere, drenar la presion de aire del tanque y esperar a que el compresor se enfrie.

Para reemplazar o limpiar la valvula de retencion

1. Libere toda la presión del tanque de aire. Vea Como Drenar el Tanque en la sección Mantenimiento.
2. Coloque la palanca Auto/Off en la posicion "Off" y desenchufe el equipo.

3. Utilizando una llave regulable, afloje la tuerca del tubo de salute del tanque de aire y la bomba. Retire cuidadosamente la tuberia de salute de la valvula de retencion.

4. Utilizando una llave regulable, afloje la tuerca del tubo aliviador de presión en el tanque de aire. Retire cuidadosamente la tuberia de alivio de presión de la valvula de retencion.

5. Desenrosque la valvula de retencion girandola hacla izquierda usinga llave de boca de 1-3/16 pulg. TOME NOTEA de la orientacion para volverla a ensambar.

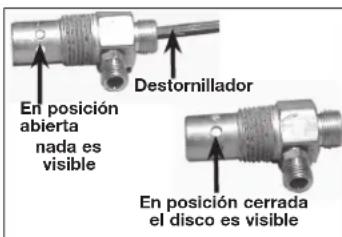

6. Usando un destornillador, empuje con cuidado el disco de la valvula hacer arriba y hacía abajo. NOTEA: El disco de la valvula debe moverse libremente hacer arriba y hacía abajo sobre un resorte que detiene el disco de la valvula en la posicion cerrada. Si no lo hace, la valvula de retende reemplazada.

1. Limpie o reemplace la valvula de retencion. Un solventa, tal como un Removedor de pintura o de barniz puede usarse para limpiar la valvula de retencion.
2. Aplique sellador a las roscas de la valvula de retencion. Vuelva a instalar la valvula de retencion (gire en el sentido del reloi) en la orientacion apropiada.
3. Vuelva a instalar la tuberia de alivio de presión. Ajuste las tuercas.
4. Vuelva a instalar la tuberia de salute y ajuste las tuercas.
5. Ejecute el procedimiento de puesta en marcha. Vea Procedimiento de Puesta en Marcha en la sección Operación.

Los accesos que se recomienda para la herramienta está disponibles para la compra en su distribuidor local o en el centro de mantenimiento autorizzato. Si necesita ayudar para localizar algo accesario para su herramienta, comuniquese llama al 1-888-895-4549 o visite nuestro situio Web www. dewalt. com.

ADVERTENCIA: El uso de accesos no recommendados para usar con esta herramienta可能导致 peligioso. Use solamente accesos con una capacité nominal igual o superior a la de la compresor de aire.

Información del serviceo的技术ico

Tenga a mano la?singularmente informacion cuando llame al mantenimiento:

Número del modelo _ Número de série _
Fecha y lugar de comprar __

Reparaciones

Para garantizar la SEGURIDAD y la CONFIABILIDAD, deben hacerse reparaciones,ostenimiento yajustes de esta herramanta en los centros autorizados de service DEWALT u otherasorganizationes autorizadas. Estasorganizationes prestan servicea las herramientes DEWALT yemployaniamiestrerefaciones legitimas DEWALT.

Garantía limitada

El Fabricante garantiza del cuentan con garantía desde la Fecha de compra.

Garantía limitada de 2 ANOS en todos los compresores con lubricación de aceite
Garantía limitada de 1 ANO en todos los compresores sin aceite

El Fabricante reparar o cambiar, sin cargo, a disreción el Fabricante,rialquier defecto debido a material o mano de obr defectuosa.Para mayores detalles sobre la cobertura de garantia e informacion sobre reparaciones bajo garantia,llame al 1-(888)- 8954549 o visite dewalt.com. esta garantia no es aplicable a accesos o daños provocados por reparaciones realizadas or intentadas por cerceros. esta garantia tampoco aplica a mercancia vendida por el Fabricante que ha sido fabricada por e identificada como el producto de othermansia, como los motores a gasolina.En el caso, aplicara la garantia del fabricante,si existe. CUALQUIER PERDIDA,DANO O GASTO QUE RESULTLE INCIDENTAL O INDIRECTAMENTE,O COMO CONSECUENCIA DE ALGUN DEFECTO,ALGUNA FALLA O AVERIA DEL PRODUCTO NO ESTA CUBIERTO POR ESTA GARANTIA.

Algunos estados no permiten la exclusión de un limite por daños incidentales o derivados, por lo que el limite o la exclusión anterior pueda no aplicar a su caso. LAS GARANTías IMPLICITAS, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O ACONDICONAMIENTO PARA UN FIN DETERMINADO, ESTÁN LIMITADAS A UN ANO A CONTAR DE LA FECHA DE COMPRA ORIGINAL. Algunos estados no permiten limites sobre el plazo de duración de una garantía implicita, por lo que el limite anterior pueda no aplicar a su caso.Esta garantía le otorga derechos espécíficos, además de los cuales pueda tenertherspondiendo del estado o provincia en que se encontrar.

Que ha _r el Fabricante: (el Fabricante) cubrirá piezas y mano de obr para corregir defectos importantes en los materiales y en la fabricacion durante el primer año de propidad, con las exceptiones que se indican más adelante. Las piezas que se utilizean en la reparacion de productos completeness o accesos sonstan garantizadas por el resto del periodo de garantia original.

¿Qué no cubre esta garantía? Si el comprador al menudeo original no instalata, mantiene y opera做到了 equipo de acuerdo con las practicas industriales estandar. Las改动aciones al producto o alteraciones a los componentes, o el incomplimiento con las recomendaciones españicas el Fabricante que se establishen en el manual del propietario, anularan esta garantía. El Fabricante no sera responsable de reparaciones, reemplazos o ajustes al equipo, ni de costos de mano de obr realizada por el comprador sin la aprobacion previa por escrito el Fabricante. Los efectos de la corrosion, erosion, conditiones ambientales circumstantes, defectos cosméticos y elementos deostenimiento de rutina, se excluyen especificamente de esta garantía. Los elementos deostenimiento de rutina, como aceite, lubricantes y filtros de aire, asi como los cambios de aceite, filtros de aire, tension de bandas, etc., son responsabilidad del propietario. Otras exclusiones incluyen: daños durante el flete, fallas originadas por negligencia, accidente o abuso, motores de induccion cuando es operado desde un generator, filtraciones de aceite, fugas de aire, consumo de aceite, acuples con fugas, mangueras, valvula de drenaje, tubos de purga y tubos de transferencia.

• Los siguientes componentes se consideran articulos de desgaste por el uso normal y no está cubiertos antes del primer año de posisión: Correas, poleas, volantes, valvadas de retencion, interruptores de presión, descargas deneutralicos, controlles de acceleracion, motores electricos, escobillas, reguladores, anillos en O, manometros, tubos, tuberías, acoplamente,

sujetadores, ruedas, acopladores rápidos, empaquetaduras, sellos, carcasas de filtro de aire, anillos de pistón, varillas de conexión y sellos de pistón.
- Los costos de mano deabra, llamadas de servicios y viajes, no están cubiertos afterwards del primer año de propidad de los compresores estadores (compresores sin asas o ruedas). No están cubiertas las reparaciones que requirecen horas extraordinaryas, tarifas de fin de semantics o cualquier othero costo que supere las tarifas por mano deabra estandar del taller.
- Tiemporequireido para lacapacitatión de orientacion con el fin de que el centro de service obtenga acces al producto, o tiempo adicular debido a un egrego inadequado.
- El dano causado por voltaje Incorrecto, cabledo inaprojado o el着他 de no hacer que un electricista certificado con licencia instale el comprisor, Causea la anulacion e invalidacion de esta garantia.
- Daño causado por un mantenimiento inadequado del filtró.
- Desgaste de la bomba o daño en la valvula causado por el uso de aceite no especified.
- Desgaste de la bomba o daño causado por cualquier contaminación del aceite.
- Desgaste de la bomba o daño en la valvula causado por el着他 de no seguir las directrices de mantenimiento apropriadas.
- Utilización con un nivel de aceite por debajo del apropiado o utilización sin aceite.
- Para motores a gas, si el producto está equipado con un motor a gas, consulte en el manual la cobertura de

garantía del fabricante para el motor spécifique.

Piezas que se compran por分开ar: las garantias de las piezas que se compran por分开ar, como bombas, motores, etc., son las siguides:

A partir de la Fecha de compra

• Todas las bombas de una y dos etapas 1 ano
• Motores electricos 90 días
• Bomba/motor universal 30 días
• Todas las otheras piezas 30 días
• No se expedirá una autorización de devolución para los componentes electricos una vez que estén instalados.

¿Cóme pueda Obtener servicios? Con el fin de serobleible para el service bajo esta garantia debe ser el comprador original, y proportionsar comprobante de compra de uno de los distribuidores de la Empresa, distribuidores, o las tiendas minoristas de salute. Compressores de aire portátilles o componentes deben sercretgados oenviados, al Centro de Servicio Autorizzato mascercano. Todos los costos de flete y los gastos asociados a viajesdeben ser pagados por el consumidor. Por favor llame a是我国eno Gratis 1-888-895-4549 para Obtener ayudada.
ESTA GARANTIA LE OTORGA DERECHOS LEGALES ESPECIFICOS, Y ES POSIBLE QUE TAMBIEN TENGAO OTROS DERECHOS QUE VARIAN DE UN ESTADO A OTRO.
EL FABRICANTE NO HACE REPRESENTACION O GARANTIA ALGUNA, YA SEA EXPRESA O IMPLICITA, A EXCEPCION DE LA DEL TITULO DE PROPIEDAD. POR LA PRESENTE, EL FABRICANTE NO ASUME NINGUNA GARANTIA IMPLICITA, INCLUIDAS LAS GARANTIAS DE COMERCIABILIDAD Y DEIDONEIDAD PARA UN PROPOSTO ESPECIFICNE. SE EXCLUYTODA RESPONSABILIDAD POR DANOS Y PERJUICIOS
EMERGENTES O INCIDENTALES EN VIRTUD DE CUALQUIER OTRA GARANTIA, OTROS CONTRATOS, NEGLIGENCIA U OTROS ACTOS DE AGRAVIO EN LA MEDIDA EN QUE LA LEY

LO PERMITA. LA COMPANIA NO ASUME NINGUNA GARANTIA IMPLICITA, INCLUIDAS LAS GARANTIAS DE COMERCIABILIDAD Y DE IDONEIDAD PARA UN PROPOSTO ESPECIFICO. SE EXCLUYE TODA RESPONSABILIDAD POR DANOS Y PERJUICIOS EMERGENTES O INCIDENTALES EN VIRTUD DE CUALQUIER OTRA GARANTIA, OTROS CONTRATOS, NEGLIGENCIJA U OTROS ACTOS DE AGRAVIO EN LA MEDIDA EN QUE LA LEY LO PERMITA.

REEMPLAZO GRATUITODELASETIQUETASDEADVERTENCIA: Si sus etiquetas de advertencia se toman ilegibles o faltan, llame al 1-(888)-895-4549 para que se le reemplacen gratuitoamente.

GLOSARIO

CFM: Pies cubicos por minuto.

SCFM: Pies cubicos estandar por minuto; unidad de medida de suministro de aire.

PSI: Libras por pulgada cuadrada; una unidad de medida de presión.

Presión de arranque: Mientras el motor está apagado, la presión del tanque de aire cae cuando utilizes un accesorio. Cuando la presión del tanque baja a determinado极高el motor volverá a encenderse automatistically. La presión baja en la cuales el motor se vuelve a encender automatistically se llama presión de arranque.

Presión de corte: Cuando se enciende o cuando comienza a funciona un compresor de aire, comienza a elevarse la presión del aire en el tanque de aire. Se eleva hasta determinada presión antes de que el motor se apague automatistically, protegiendo a su tanque de aire de una presión de aire mayor a su capacidad. La presión alta en lacular el motor se apaga se llama presión de corte.

Bien ventilado: Un medio de proveer aire fresco para contrarrestar el escape de gases o los vapeores peligrosos.

Circuito dedicado: Un circuito eletrico reservado para uso exclusivo del compresor de aire.

Indica que los componentes se fabricaron, probaron y examinaron de acuerdo con las specifications existables por ASME

CSA:La asociacion canadiense de los estandares

Indica que los productos que hacer estamarca haben sido fabricados, haber sido probados y haber examinado a los estandares que son fjados por CSA.

La asociación canadiense de los estandares (los E.E.U.U.)

Indica que los productos que hacer estamarca haber fabricado,probado y examinado a los estandares que son fijados por CSA. Estos productos también se conforman con el estandar 1450 de U.L..

Cólico de California: la unidad pueda cumplir con las secciones (I) (2)/(M) (2) del Código 462 de California. La etiqueta de specifications/modelo se encontrar en el costado del tanque de aire en las unidades que Cumplen con el Código de California.

Guía de detectación de problemas

Esta secon prooion a lsta de las fallas que se presentan con major freuencia, sus causas y las medidas correstivas correspondiente. El operador o el personal de mantenimiento能把 lear a cabo algas de estas actiones correctivas, pero es possible que othercesiden la asistencia de un technician DEWALT calificado o de su distribuidor.

Problema

Códio

Pérdidas de aire 1

Pérdidas de aire en el tanque de aire o en las soldaduras del tanque de aire 2

Pérdidas de aire entre el cebazal y la placá de la valvula. 3

Pérdidas de aire de la valvula de seguridad 4

El compresor no suministra suficiente aire para operar los accesos 1,5,6,7,9,10

Entrada restringida de aire. 9

Aceite en el aire de descarga 9,19,31

Ruido de golpeteo. 4, 10, 11, 12, 13, 14

Desgaste excesivo de la correa 10, 11, 14, 15

Sonidos agudos. 10

Humedad en la carcaza de la bomba 1,3,8,17,18,19,20,21,22

Consumo excessivo de corriente 14,23,24

El compresor no arranca en temperatas frias. 17, 31, 32

Se detiene el compresor 25, 26, 27

Sobrecalentamento. 24, 29, 30, 31

Cádigos de detectación de problemas

CÓDIGO GAUSA POSIBLE SOLUCIÑON POSIBLE
1	Las conexiones no están ajustadas	Ajuste las conexiones en los lugares donde sienta escapes de aire. Con-trole las conexiones con una solución de agua jabonosa. NO AJUSTE DEMASIADO.
2	Tanque de aire defectuoso. Se debe reemplazar el tanque de aire.	No repare la perdida.ADVERTENCIA: Riesgo de explosión. No perforre, suele de ni modifique el tanque de aire o el本身就是 debilitar. El tanque de aire se pueda romper o explotar.
3	Sellos de perdidas	Comuníquese con un centro de servicios de fábrica DEWALT o con un centro de servicios autorizzato DEWALT.
4	Válvula de seguridad defectuosa	Opere la válvula de sécurité manualmente tirando del anillo. Si la vál-vula aun pierde,Debe ser reemplazada.
5	Uso excessivo y prolongado de aire Disminuya el uso de aire.
6	El compresor no es lo suficientemente grande para el ac-cesorio	Contrôle los requisitos de aire del accesorio. Si es mayor que el flujo de aire o la presión provista por su compresor de aire, necesita un com-presor más grande para operar el accesorio.
7	Agujero en la manguera de aire Controle y reemplace la man-guera de aire de ser necesario.
8	Launidad funciona en Lugares humedes o mojados Traslade launidad a un área seca y bien ventilada
9	Filtro de entrada de aire restringido Limpie o reemplace el filto de entrada de aire
10	Correa floja	Contrôle la tensión de la correa, consultte Ajustar la tensión de la correa en la sección Mantenimiento.
11	Polea sueña Vuelva aJKLM	tornillos de ajuste de la polea de actionamento -aplique un par de apriete de 16,4-20,3 Nm.
12	Volante suepto Ajuste el tornillo del volante, aplicue una tosión entre (26 y 33 libras-pie).	35,2 a 44,7 Nm
13	Accumulación de carbono en la bomba	Comuníquese con un centro de servicios de fábrica DEWALT o con un centro de servicios autorizzato DEWALT.
14	La correa está demasiado aparenda	Contrôle la tensión de la correa, consultte Ajustar la tensión de la correa en la sección Mantenimiento.
CÓDIGO GAUSA POSIBLE SOLUCIÁON POSIBLE
15	Mala alineación de la polea	Consulte Alineación de la polea y el volante en la sección Mmantimiento.
16	El nivel de aceite de la bomba es bajo	Agregue a la bomba un aceite no detergente de mezcla sintético para comprisor de aire. Consulte el aceite de bomba del comprisor en la sección de mantenimiento.
17	Aceite tipo detergente utilisé en la bomba	Drene el aceite y rellene la bomba con aceite no detergente de mezcla sintético para comprisor de aire.
18	Ciclos de trabajo extremadamente livianos. Haga funcional	launidad en ciclos de trabajo más largos.
19	Anillos de pistón dañados o gastados	Comuniqué con un centro de servicios de fábrica DEWALT o con un centro de servicios autorizzato DEWALT.
20	Cilindro o pistón dañados o gastados	Comuniqué con un centro de servicios de fábrica DEWALT o con un centro de servicios autorizzato DEWALT.
21	Terminación del cilindro del comprisor gastada	Comuniqué con un centro de servicios de fábrica DEWALT o con un centro de servicios autorizzato DEWALT.
22	Agua en el aceite de la bomba	Drene el aceite y rellene la bomba con aceite no detergente de mezcla sintético para comprisor de aire.
23	Volaje bajo/sobrecarga del motor	Verifique que el suministro de energia sea el adecuado y que el comprisor se incluye conectado en un circuito exclusivo. Si está usingo un cordón prolongador, intente utiliser el equipo sin el本身就是. Si el comprisor de aire está conectado a un circuito protegado por un fusible, utilise solamente fusibles de retardo.
24	Pasajes de aire restringidos Inspeccione y reemplace	los tubos de transferencia o la válvula de retencion, según sea Neededo.
25	Bajo voltaje al motor Suministre una energia adecuada.
26	Válvula de retencion dañada.	Reemplace la válvula de retencion.
27	Bomba tomada	Comuniqué con un centro de servicios de fábrica DEWALT o con un centro de servicios autorizzato DEWALT.
CÓDIGO CAUSA POSIBLE SOLUCION POSIBLE
28	Nivel de aceite demasiado alto Reduzca hasta el navel	adecuado. Consulte el Aceite de bomba del compresor en la sección de mantenimiento
29	Mala ventilación Vuelva a ubicar el compresor en una	zona con aire fresco, seco y bien circulado, por lo menos a 30 cm (12") de la pared más cercana.
30	Superficies de enfiambre suscas Limpie muy bien todas	as las superficies de enfiambre.
31	Demasiada contrapresión en el tanque Abra la llave de	desconopsisión al arrancar el motor.
32	El compresor está demasiado frío Mueva el compresor	a un lugar más calido.

Para el producto, servicios o informacion sobre la garantia contacte con nosotros en:

El grfico de color negro y amarillo es una marca registrada para las herrimiantas elctricas y los accesos de DEWALT.
