MANUAL DE USUARIO HDR5818DNPW HAIER

Frigorífico-congelador

HDR5818DNSS

HDR5818DNPW

4 Información de seguridad

Antes del primer uso 5

Instalación 5

Uso diario 6

8 Uso previsto

9 Descripción del producto

10 Panel de control

11 Uso

Ajustar la temperatura del frigorífico 12

Ajustar la temperatura del congelador 12

Función Super Cool 13

Función Super Freeze 13

Función Al Cooling 14

17 Equipo

19 Consejos de ahorro de energía

20 Cuidado y limpieza

22 Solución de problemas

26 Instalación

30 Datos técnicos

32 Atención al cliente

Gracias por comprar un producto Haier.

Lea atentamente estas instrucciones antes de utilizar este electrodoméstico. Estas instrucciones contienen información importante que le ayudará a sacar el máximo provecho del electrodoméstico y a garantizar una instalación, uso y mantenimiento seguros y adecuados.

Guarde este manual en un lugar seguro para poder consultarlo en cualquier momento y garantizar un uso seguro y adecuado del electrodoméstico.

Si vende este electrodoméstico, lo dona o lo deja al mudarse, asegúrese de entregar también este manual para que el nuevo propietario pueda familiarizarse con el electrodoméstico y las advertencias de seguridad.

Accesorios

Compruebe los accesorios y la documentación con esta lista:

Bandeja de cubitos de hielo

Huevera x 2

Etiqueta energética

Tarjeta de garantía

Manual de usuario

Tope de bloqueo × 2

Bisagra central

Bisagra superior

Gancho doblado de la bisagra superior

Bisagra inferior

Tapa del embellecedor superior

Tapón de rosca del marco delantero central

Fijación

ADVERTENCIA: Información de seguridad importante

AVISO: Información general y consejos

Información medioambiental

Eliminación

Ayude a proteger el medio ambiente y la salud humana. Tire el embalaje en los contenedores correspondientes para reciclarlo. Ayude a reciclar los residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con este símbolo en la basura doméstica. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

ADVERTENCIA: riesgo de incendio/material inflamable

El símbolo indica que existe riesgo de incendio dado que se utilizan materiales inflamables. Tenga cuidado de no provocar un incendio por la ignición del material inflamable.

¡ADVERTENCIA!

¡Peligro de lesiones o asfixia!

Los refrigerantes y gases deben ser eliminados de forma profesional. Asegúrese de que la tubería del circuito refrigerante no está dañada antes de desecharla adecuadamente. Desconecte el electrodoméstico de la red eléctrica. Corte el cable de red y deséchelo. Quite las bandejas y los cajones, así como el asa de la puerta y las juntas, para evitar que los niños y las mascotas se queden encerrados en el electrodoméstico.

¡Antes de encender el electrodoméstico por primera vez, lea las siguientes directrices de seguridad!

¡ADVERTENCIA!

Antes del primer uso

▶ Asegúrese de que no haya daños causados por el transporte.
▶ Retire todo el embalaje y manténgalo fuera del alcance de los niños.
Espere al menos dos horas antes de instalar el electrodoméstico para asegurarse de que el circuito refrigerante sea totalmente eficiente.
Este electrodoméstico pesa mucho: manipúlelo con la ayuda de otra persona.

Instalación

Este electrodoméstico debe colocarse en un lugar bien ventilado. Asegúrese de dejar un espacio libre de al menos 10 cm por encima y alrededor del electrodoméstico.
No coloque el electrodoméstico en un área húmeda o en un lugar donde pueda recibir salpicaduras de agua. Limpie y seque las salpicaduras y manchas con un paño suave y limpio
No instale el electrodoméstico bajo la luz directa del sol o cerca de fuentes de calor (p. ej.: fogones, estufas...).
Instale y nivele el electrodoméstico en un lugar adecuado para su tamaño y uso.
No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la estructura integrada.
Asegúrese de que la información eléctrica de la placa de características técnicas coincida con la fuente de alimentación. Si no es así, póngase en contacto con un electricista.
Este electrodoméstico funciona mediante una fuente de alimentación de 220-240 VCA / 50 Hz. Una fluctuación anormal del voltaje puede provocar que el electrodoméstico no se pong marcha o que se dañe el control de temperatura o el compresor, o que se oiga un ruido a durante el funcionamiento. En tal caso, se deberá instalar un regulador automático.
No utilice adaptadores de múltiples contactos ni cables de extensión.
No ubiquetomas de corriente múltiples portátiles nifuentes de alimentación portátiles en la parte trasera del electrodoméstico.
Asegúrese de que el cable de alimentación no quede aprisionado por el frigorífico. No oprima el cable de alimentación.
▶ Utilice una toma de corriente independiente puesta a tierra como fuente de alimentación, que sea de fácil acceso. Este electrodoméstico debe conectarse a tierra.
Solo para el Reino Unido: El cable de alimentación de este electrodoméstico está equipado con un enchufe de 3 cables (con puesta a tierra) que se ajusta a una toma de corriente están 3 cables (puesta a tierra). No corte ni desmonte la tercera patilla (toma de tierra). Una vez instalado el electrodoméstico, el enchufe debe estar accesible.
▶ No dañe el circuito del refrigerante.

¡ADVERTENCIA!

Uso diario

Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o conocimientos previos, siempre y cuando hayan recibido la supervisión y las instrucciones necesarias para utilizar el electrodoméstico de forma segura y comprendan los riesgos que implica.
Los niños de 3 a 8 años pueden llenar y vaciar los electrodomésticos de refrigeración, pero no están autorizados a limpiarlos o instalarlos.
Mantenga alejados del electrodoméstico a los niños menores de 3 años a menos que estén constantemente supervisados.
Los niños no deben jugar con este electrodoméstico.
Si se filtra gas refrigerante u otro gas inflamable en las proximidades del electrodoméstico, apague la válvula del gas filtrado, abra las puertas y ventanas y no desconecte un enchufe en el cable de alimentación del frigorífico/congelador o cualquier otro electrodoméstico.
Tenga en cuenta que el electrodoméstico está configurado para funcionar en un intervalo de temperatura ambiente específico de entre 10 y 43 °C. El electrodoméstico no puede funcionar correctamente si se deja durante mucho tiempo a una temperatura superior o inferior al intervalo indicado.
No coloque artículos inestables (objetos pesados, recipientes llenos de agua) en la parte superior del frigorífico, a fin de evitar lesiones personales causadas por caídas o descarga eléctricas causadas por el contacto con el agua.
No tire de los estantes de la puerta. Se puede tirar de la puerta de forma inclinada, el botellero puede retirarse o el electrodoméstico puede volcar.
▶ Abra y cierre las puertas solamente usando las asas. El hueco entre las puertas y entre las puertas y el armario es muy estrecho. No ponga las manos en estas áreas para evitar pillarse los dedos. Abra o cierre las puertas del frigorífico solo cuando no haya niños dent del área de movimiento de la puerta.
No almacene ni utilice elementos inflamables, explosivos o corrosivos en el electrodoméstico ni cerca de él.
No guarde medicamentos, bacterias ni agentes químicos en el electrodoméstico. Este aparato es un electrodoméstico. No se recomienda almacenar materiales que requieran temperaturas extremas.
Nunca almacene líquidos en botellas o latas (aparte de bebidas de alto grado alcohólico), especialmente las bebidas carbonatadas, en el congelador, ya que se romperían durante la congelación.
▶ Compruebe el estado de los alimentos si se ha producido un calentamiento en el congelador.
No ajuste una temperatura demasiado baja sin necesidad en el compartimento frigorífico. Los ajustes más altos pueden generar temperaturas bajo cero. Atención: las botellas puede reventar.
No toque los productos congelados con las manos mojadas (use guantes). Sobre todo, no coma hielo inmediatamente después de haberlo sacado del congelador. Existe el riesgo congelación o de formación de ampollas. PRIMEROS AUXILIOS: poner inmediatamente el grifo de agua fría. ¡No tirar!
No toque la superficie interior del compartimento de almacenamiento del congelador cuando esté en funcionamiento, especialmente con las manos mojadas, ya que las mano pueden congelarse por la superficie.

¡ADVERTENCIA!

Uso diario

Desenchufe el electrodoméstico en caso de interrupción del suministro eléctrico o antes de limpiarlo. Espere al menos 7 minutos antes de volver a poner en marcha el aparato, ya que un arranque frecuente puede dañar el compresor.

No deben utilizarse dispositivos eléctricos dentro de los compartimentos para alimentos del electrodoméstico, salvo que sean del tipo recomendado por el fabricante. Mantenimiento limpieza

Asegúrese de que los niños están bajo supervisión si realizan tareas de limpieza y mantenimiento.

▶ Desconecte el electrodoméstico de la red eléctrica antes de realizar cualquier mantenimiento rutinario. Deje pasar al menos 5 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor.

▶ Cuando desenchufe el electrodoméstico, hágalo por la clavija, no por el cable.

No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, ni con soluciones ác alcalinas. Limpie con un detergente especial para frigoríficos a fin de evitar daños.

No raspe la escarcha y el hielo con objetos afilados. No utilice aerosoles, calentadores eléctricos como secadores de pelo, limpiadores a vapor u otras fuentes de calor para evi dañar las piezas de plástico.

No utilice dispositivos mecánicos ni otros equipos para acelerar el proceso de descongelación, salvo aquellos recomendados por el fabricante.

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.

No intente reparar, desmontar o modificar este electrodoméstico por su cuenta. En caso de reparación, póngase en contacto con nuestro servicio de atención al cliente.

▶ Saque el polvo de la parte posterior de la unidad al menos una vez al año para evitar el riesgo de incendio, así como un mayor consumo de energía.

▶ No rocíe ni enjuague el electrodoméstico durante la limpieza.

▶ No use agua pulverizada o vapor para limpiar el electrodoméstico.

No limpie los estantes de cristal fríos con agua caliente. Un cambio repentino de temperatura puede causar que el cristal se rompa.

Información sobre el gas refrigerante

Este electrodoméstico contiene el refrigerante inflamable ISOBUTANO (R600a). Asegúrese de no dañar el circuito refrigerante durante el transporte o la instalación. La fuga de refrig puede causar lesiones oculares o incendios. Si se produce algún daño, manténgase aleja llamas abiertas, ventile bien la habitación y no conecte o desconecte los cables de alimer de este ni de cualquier otro electrodoméstico. Informe al servicio de atención al cliente.

En caso de que los ojos entren en contacto con el refrigerante, enjuáguelos inmediatamente con agua corriente y llame inmediatamente a un oftalmólogo.

Uso previsto

Este electrodoméstico está diseñado para enfriar y congelar alimentos. Ha sido diseñado exclusivamente para su uso en aplicaciones domésticas y similares, como áreas de cocina para personal de tiendas, oficinas y otros entornos de trabajo; granjas y el uso por clientes en hoteles, moteles y otros entornos de tipo residencial, así como en alojamientos y restauración. No está destinado a un uso comercial o industrial.

No se permite realizar cambios o modificaciones en el electrodoméstico. Un uso no previsto puede causar riesgos y la pérdida de reclamaciones de garantía.

Normas y directivas

Este producto cumple los requisitos de todas las directivas CE aplicables, junto con las correspondientes normas armonizadas, que establece el marcado CE.

AVISO

Debido a cambios técnicos y a las diferencias entre modelos, algunas de las ilustraciones de este manual pueden diferir de su modelo.

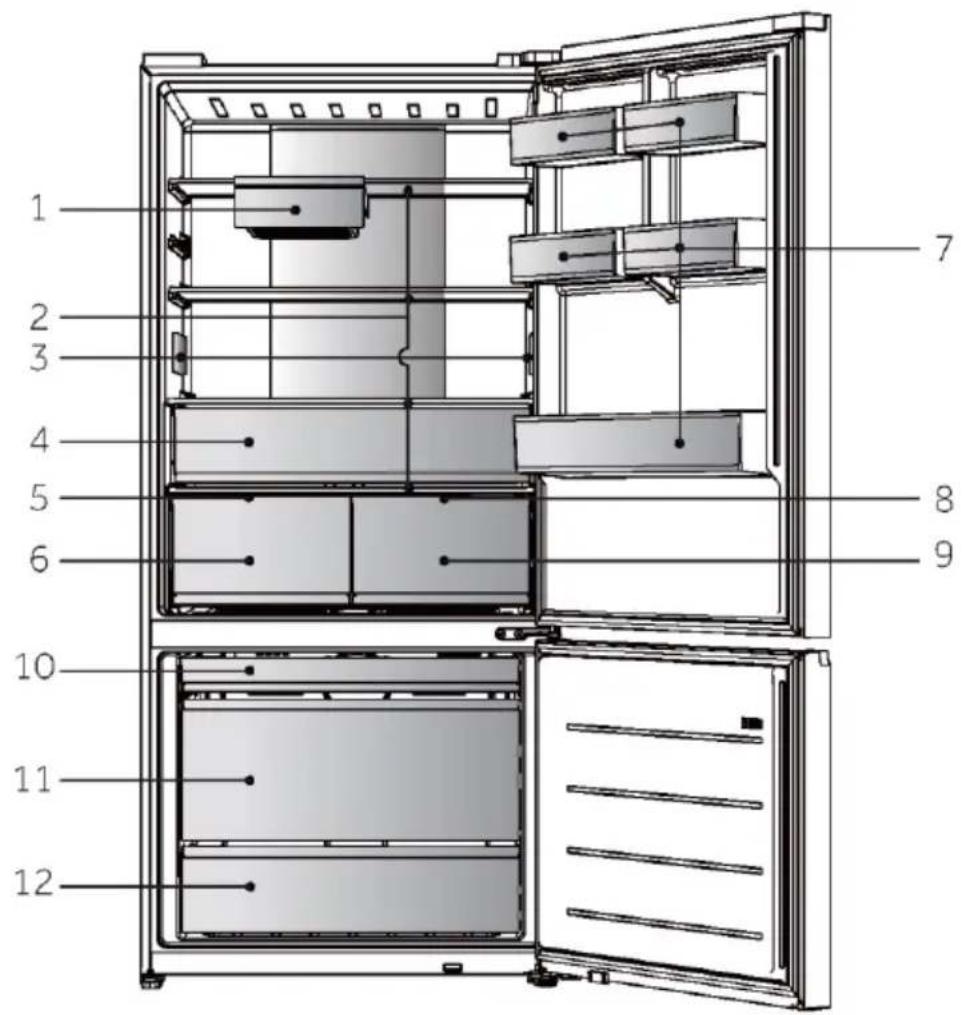

1 2 3 4 5 6 7 8 9 10 11 12

A: Compartimento frigorífico

1 Fiambrera

2 Estantes de cristal

3 Al Cooling

4 Fresh zone

5 Cubierta de la Humidity Zone

6 Humidity Zone

7 Soportes para botellas

10 Estante corredizo

11 Zona de congelación

12 Zona de congelación

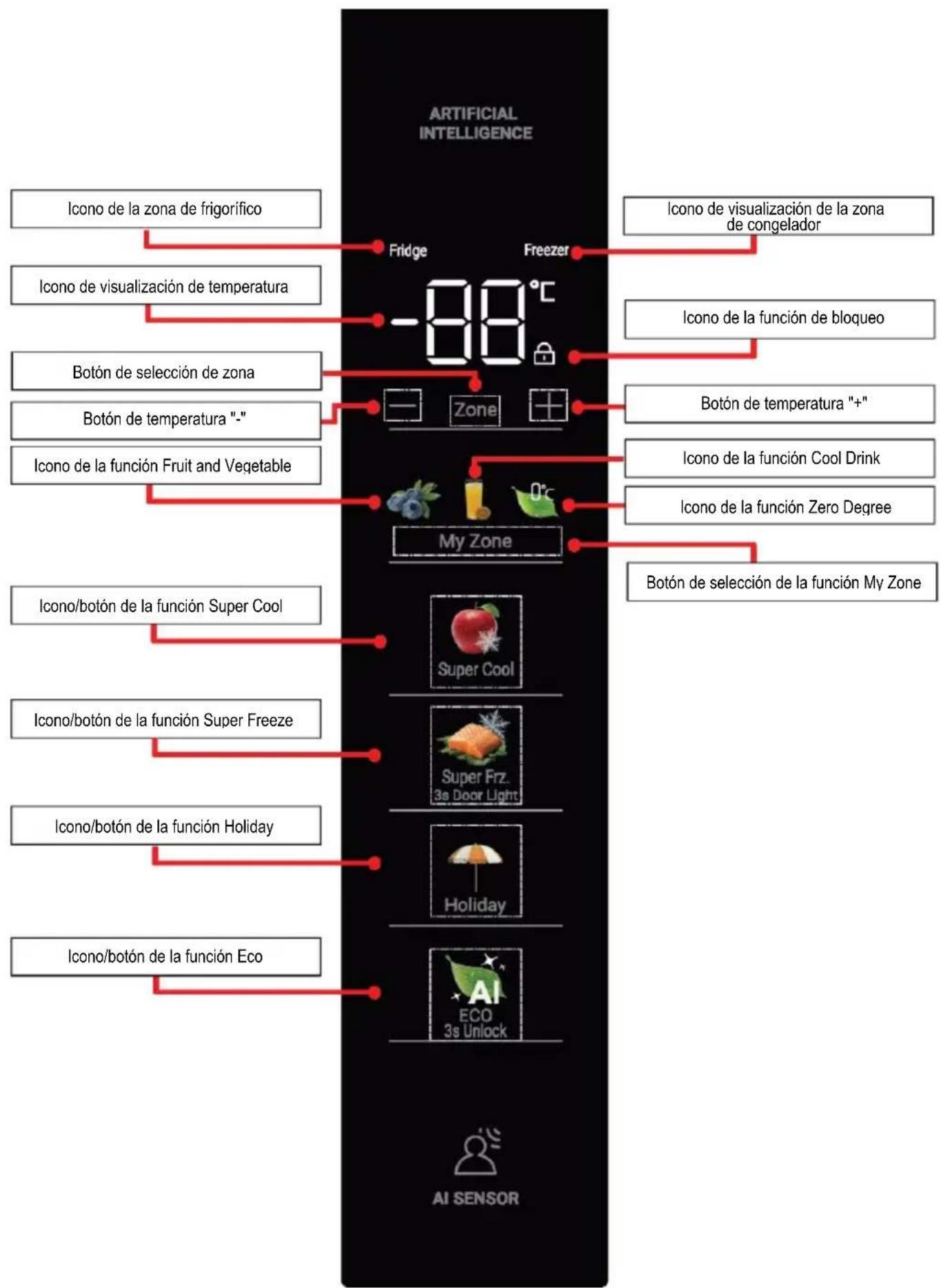


Antes del primer uso

▶ Retire todo el material de embalaje, manténgalo fuera del alcance de los niños y deséchelo de forma respetuosa con el medio ambiente.
Limpie el interior y el exterior del electrodoméstico con agua y un detergente suave antes de introducir cualquier alimento en él.
▶ Después de nivelar y limpiar el electrodoméstico, espere de 2 a 5 horas como mínimo antes de conectarlo a la fuente de alimentación. Ver sección INSTALACIÓN.
Enfríe previamente los compartimentos a altas temperaturas antes de cargarlos con alimentos. La función Power-Freeze ayuda a enfriar rápidamente los compartimentos.
La temperatura del frigorífico y la temperatura del congelador se ajustan automáticamente a 5 °C y -18 °C respectivamente. Estos son los ajustes recomendados. Si lo desea, puede cambiar estas temperaturas manualmente. Consulte la sección AJUSTE DE LA TEMPERATURA.

Teclas táctiles

Los botones del panel de control son teclas táctiles, que responden aun cuando las toca ligeramente con el dedo.

Encender/apagar el electrodoméstico

El electrodoméstico se pondrá en marcha en cuanto se conecte a la fuente de alimentación.

Cuando el frigorífico se enciende por primera vez, se ilumina el indicador de temperatura.

La temperatura del frigorífico y la temperatura del congelador se ajustan automáticamente entre 5 °C y -18 °C respectivamente.

Puede que el bloqueo del panel esté activo.

AVISO

Cuando se enciende el electrodoméstico después de desconectarlo de la fuente de alimentación principal, alcanzar las temperaturas correctas puede tomar hasta 12 horas.

Vacíe el electrodoméstico antes de apagarlo. Para apagar el electrodoméstico, retire el cable de alimentación de la toma de corriente.

Panel de bloqueo/desbloqueo

Bloqueo automático: cuando la puerta del frigorífico y la del congelador están cerradas y no se acciona ninguna tecla en 30 segundos, la pantalla se apaga y se bloquea automáticamente.

Bloqueo manual: cuando la pantalla esté desbloqueada, pulse el botón de función Eco y manténgalo pulsado durante 3 segundos, el zumbador sonará una vez, se iluminará el icono de función de bloqueo y la pantalla quedará bloqueada.

Ajuste de la temperatura

Las temperaturas interiores están influenciadas por los siguientes factores:

Temperatura ambiente

Frecuencia de apertura de la puerta

Cantidad de alimentos almacenados

Instalación del electrodoméstico

Ajuste de la temperatura del frigorífico

Cuando esté desbloqueado, pulse el botón de selección de zona para seleccionar la zona del frigorífico (el icono del frigorífico se ilumina). Cada pulsación ajusta el nivel de temperatura en 1 °C. Los ajustes se confirman tras 5 segundos de inactividad (la pantalla se apaga),

o inmediatamente si se pulsan otros botones. Secuencia de ajuste:

"+": 1°C→2 °C→3 °C→4 °C→5 °C→6 °C→7 °C→8 °C→9 °C

"-": 9 °C→8 C→ C→ 0 °C→ C→ 4 °C→ C→ 3 °C→ 2 °C→ C→ 1 °C

AVISO

La temperatura de refrigeración no se puede ajustar en el estado de Super Cool o bloqueo.

Ajuste de la temperatura del congelador

Cuando la pantalla esté desbloqueada durante el funcionamiento, pulse el botón de selección de zona para seleccionar la zona del congelador (el icono del congelador se ilumina).

Cada pulsación de "+"/" - " ajusta la temperatura en 1°C (parpadea a 1 Hz).

Los ajustes se guardan automáticamente tras 5 segundos de inactividad. Al pulsar otros botones, se confirma inmediatamente el ajuste y se cambia de función.

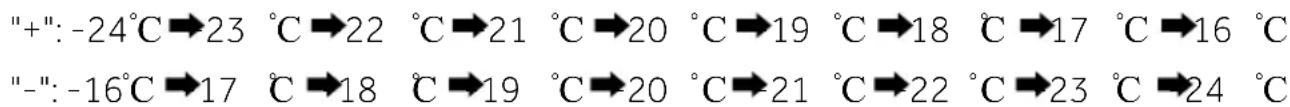

Secuencia de ajuste:

"+": -24°C→23 °C→22 °C→21 °C→20 °C→19 °C→18 °C→17 °C→16 °C

"-": -16 C → 17 C → 18 C → 19 C → 20 C → 21 C → 22 C → 23 C → 24 C

AVISO

La temperatura de congelación no puede ajustarse en estado de Super Freeze o bloqueo.

AVISO

Después de ajustar la temperatura, si no se realiza otra ninguna acción en 5 segundos, el sistema guardará automáticamente la temperatura seleccionada.

Función Super-Cool

Entrar en el estado Super Cool:

En el estado desbloqueado, haga clic en el botón [ Super Cool ], se encenderá el icono [ Super Cool ] y el frigorífico entrará en el estado Super Cool.

Salir del estado Super Cool:

1. En el estado desbloqueado y Super Cool, haga clic en el botón [Super Cool], el icono [SuperCool] se apaga y se sale manualmente del estado Super Cool.
2. Cuando el frigorífico alcance el tiempo programado, saldrá automáticamente de la función Super Cool. Después de 4 horas de entrar en modo Super Cool, saldrá automáticamente.

Función Super-Frz

Entrar en estado Super Freeze:

En el estado desbloqueado, haga clic en el botón [ Super Frz. ], el icono [ Super Frz. ] se iluminará y el frigorífico entrará en el estado Super Freeze.

Salir del estado Super Freeze:

1. En estado desbloqueado y con la función Super Freeze activada, haga clic en el botón [Super Frz.], el icono [SuperFrz.] se apagará y se desactivará manualmente el estado Super Freeze.
2. Cuando el frigorífico alcanza el tiempo programado, sale automáticamente de la función Super Freeze. Después de 50 horas de entrar en modo Super Frz, saldrá automáticamente. La función Super-Freeze está diseñada para mantener el valor nutritivo de los alimentos congelados y congelar los alimentos en el menor tiempo posible. Si se van a congelar grandes cantidades de alimentos de una sola vez, se recomienda ajustar la función Super-Freeze. Además, esta función debe activarse con 24 horas de antelación para que el congelador alcance una temperatura relativamente baja e introducir los alimentos. En ese momento, la velocidad de congelación del congelador aumenta, los alimentos se congelan rápidamente, los alimentos mantienen sus propiedades nutritivas y su conservación es más buena.

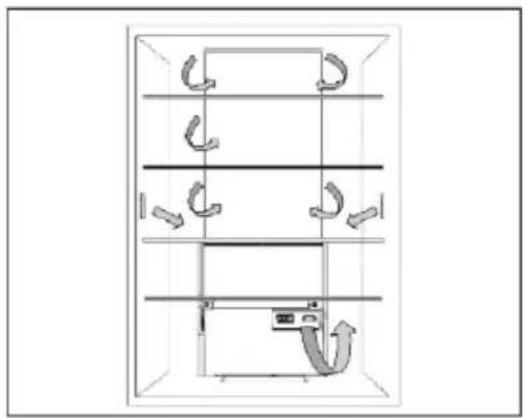

Función AI Cooling

Cuando necesite enfriar rápidamente alimentos guisados o cocinados, puede colocarlos en el estante de cristal correspondiente a esta función para enfriarlos rápidamente.

Cuando el frigorífico detecta una fuente de calor en el espacio del estante de cristal correspondiente a esta función, las luces azules de ambos lados comienzan a parpadear.

Si la fuente de calor detectada persiste durante más de 5 segundos, entra en esta función y se encienden las luces azules de ambos lados. Si la fuente de calor detectada persiste durante menos de 5 segundos, esta función no se inicia y las luces azules parpadean durante unos 5 segundos y luego se apagan.

Una vez iniciada esta función, las luces azules de ambos lados se encienden (cuando la puerta está abierta) y los ventiladores de ambos lados comienzan a funcionar. Una vez cerrada la puerta, las luces azules de ambos lados se apagan y los ventiladores de ambos lados siguen funcionando. Una vez que la fuente de calor se ha enfriado, se sale de esta función, las luces azules de ambos lados se apagan y los ventiladores de ambos lados se apagan.

AVISO

1 Al colocar una olla de sopa u otros alimentos que desprenden vapor, utilice un recipiente hermético con tapa o cúbralo con film plástico antes de introducirlo en el frigorífico.
2 Se recomienda colocar los melones, las frutas y las verduras en el cajón de frutas y verduras obtener una mayor frescura y efectos hidratantes. Cuando coloque alimentos en esta zona funcional, no bloquee las entradas de aire circulares de ambos lados ni la salida de aire larga.
3 La prueba de puesta en marcha de esta función se realizó con una olla de sopa de acero inoxidable (una olla sopera de acero inoxidable turca común con un diámetro de 275 mm, una altura de 150 mm y una altura total con tapa de 200 mm) colocada en el estante en la posició ilustrada. El nivel de líquido en el interior del recipiente era de 2/3, la temperatura de la pared exterior del recipiente era de 35 °C, la temperatura ambiente durante la prueba era de 25 °C y el frigorífico funcionaba de forma estable con el ajuste predeterminado de fábrica.
4 Si la fuente de calor es demasiado pequeña o la temperatura es demasiado baja, es posible que esta función no se inicie automáticamente.
5 Cuando las acciones de acceso del usuario en este espacio funcional duran demasiado tiempo o la puerta está abierta durante demasiado tiempo, esta función también puede activarse.
6. Si activa el modo Holiday mientras la función Al Cooling está en marcha, la función Al Cooling se apagará.

Función My Zone

My Zone se ajusta y configura según los valores de función. Están representados secuencialmente por tres iconos funcionales: "Fruits & Vegetables (5 °C), Cool Drink (2 °C), 0°C Fresh (0 °C)". Tras el encendido inicial, el estado por defecto es el ajuste "Fruits & Vegetables (5 °C)". Cuando esté desbloqueado, pulse la tecla My Zone en la página de inicio para acceder a la página de ajuste de la configuración de My Zone. Pulse el botón de configuración de My Zone para cambiar My Zone a la configuración correspondiente. El estado de configuración de My Zone se mantiene tras la pérdida de alimentación.

AVISO

En el modo Holiday, el compartimento refrigerado de temperatura variable se controla a 17 °C, funcionando según los puntos de ajuste de encendido/apagado de encendido a 20 °C / apagado a 16 °C.

Función de detección de personas

La función de detección de personas está activada por defecto. Mantenga pulsado el botón "Super Frz." durante 3 segundos para desactivar o activar la función de detección de personas. Después de entrar en esta función, cuando se acerca al frigorífico, la pantalla de visualización se ilumina y la luz azul de la puerta entra en un modo de respiración, alternando entre brillo y atenuación.

Función Holiday

Pulse el botón Holiday en estado desbloqueado:

Primera pulsación: la función Holiday se activa (el icono se ilumina, suena un pitido).

Segunda pulsación: La función Holiday se desactiva (el icono se apaga, suena un pitido).

Función Eco

Después de que se encienda el panel de visualización, si el frigorífico no ha entrado en la función Eco y el panel de visualización está desbloqueado, pulse el botón "Eco" una vez, aparecerá el icono de la función Smart, el zumbador sonará una vez y se activará la función Eco.

Después de que el panel de visualización se encienda, si el frigorífico ha entrado en la función Eco y el panel de visualización está desbloqueado, pulse el botón "Eco" una vez, el icono de la función Smart se apagará, el zumbador sonará una vez y la función Eco se desactivará.

AVISO

En modo Eco, el frigorífico ajustará y mostrará automáticamente la temperatura del compartimento de alimentos frescos a 5 °C y la del compartimento del congelador a -18 °C.

En este modo, las temperaturas de los compartimentos frigorífico y congelador no se pueden ajustar manualmente.

La temperatura del compartimento My Zone puede ajustarse individualmente y funcionará según la configuración del usuario.

Después de salir del modo Eco, los compartimentos frigorífico y congelador volverán a los ajustes de temperatura que había seleccionado antes de entrar en el modo Eco.

Los ajustes del compartimento My Zone permanecerán sin cambios y los demás estados operativos no se verán afectados.

Flujo de aire múltiple

1. El frigorífico está equipado con un sistema de flujo de aire múltiple, con el que se aseguran corrientes de aire frío en cada nivel de estante. Esto ayuda a mantener una temperatura uniforme para asegurar que sus alimentos se mantienen frescos por más tiempo.

Estantes ajustables

1. La altura de los estantes se puede ajustar0 para adaptarse a sus necesidades de almacenamiento.
2. Para reubicar un estante, retírelo primero levantando su borde posterior ①y extráigalo ②.
3. Para volver a instalarlo, colóquelo en los rieles de ambos lados y empuje hasta que la parte trasera del estante se fije dentro de las0 ranuras laterales.
4. El estante 'POT STATION' tiene una capacidad de carga máxima de 200 kg y permanece intacto. Si la carga supera los 80 kg, podría afectar el funcionamiento normal del cajón 'Fresh Zone' (datos procedentes de laboratorio interno).

AVISO

Asegúrese de que todos los extremos del estante estén nivelados.

Cajón My Zone

1. En este compartimento, el nivel de humedad es menor al del compartimento frigorífico. Este cajón es adecuado para almacenar fruta seca y otros alimentos secos con bajo contenido de agua, como mantequilla, grasas y aceite o chocolate.

Cajón Humidity Box

1. En este compartimento el nivel de humedad es superior al del compartimento frigorífico. Está controlado automáticamente por el sistema y es adecuado para guardar fruta, verdura, ensaladas, etc.

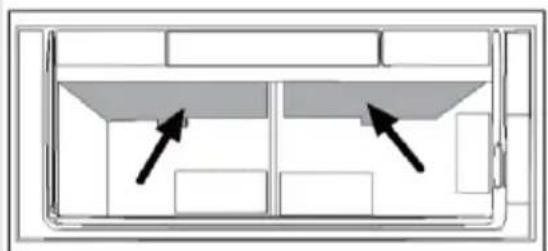

AVISO

1. No retire la cubierta de plástico del interior de las dos zonas.
2. Mantienen la humedad.
3. No se recomienda guardar en estos dos cajones frutas sensibles al frío como piña, aguacate, plátanos o pomelos.

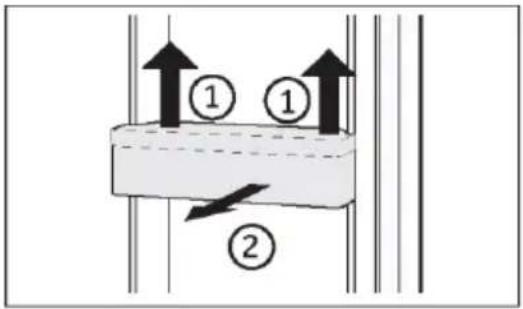

Estantes de puerta/soportes para botellas desmontables

1. Los estantes de la puerta se pueden desmontar para limpiarlos:
2. Coloque las manos en cada lado del estante, levántelo hacia arriba ① y extráigalo ②.
3. Para insertar el estante de la puerta, realice los pasos anteriores en orden inverso.

Cuando se enciende el aparato, pueden pasar hasta 12 horas hasta que se alcancen las temperaturas correctas.

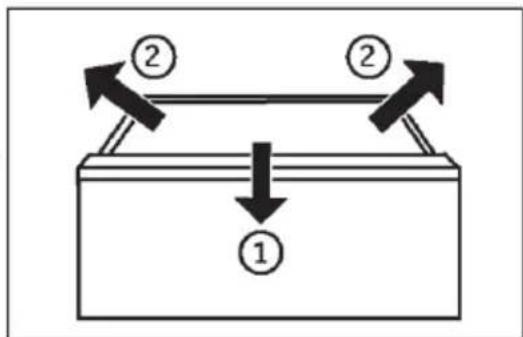

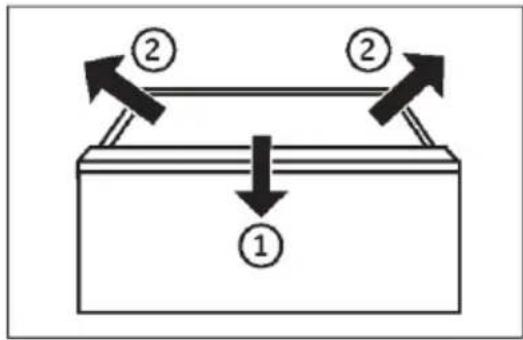

Cajón extraíble

Para sacar el cajón, tire al máximo①, levante y retire ②.

Para insertar el cajón, realice los pasos anteriores en orden inverso.

Guardar artículos grandes

Los artículos grandes de, por ejemplo, alimentos congelados, pueden guardarse después de:

retirar la bandeja superior de congelación, o

quitar las dos bandejas superiores de congelación, así como el cajón central del congelador, y guardar los alimentos directamente en el estante.

Luz

La luz interior LED se enciende al abrir la puerta. El rendimiento de las luces no se ve afectado por ninguna de las otras configuraciones del electrodoméstico.

El cajón

Empuje o tire suavemente por la parte central del tirador del cajón para evitar problemas como un mal funcionamiento o que el cajón se desprenda.

Consejos de ahorro de energía

Asegúrese de que el electrodoméstico esté bien ventilado (vea INSTALACIÓN).
No instale el electrodoméstico bajo la luz directa del solo cerca de fuentes de calor (p. ej.: fogones, estufas, etc.).
Evite una temperatura innecesariamente baja en el electrodoméstico. El consumo de energía aumenta la temperatura del electrodoméstico.
Las funciones como POWER-FREEZE consumen más energía.
Deje enfriar los alimentos calientes antes de introducirlos en el electrodoméstico.
▶ Abra la puerta del electrodoméstico lo menos y lo más brevemente posible.
No llene en exceso el electrodoméstico para evitar obstruir la circulación de aire.
Evite la presencia de aire dentro del embalaje de los alimentos.
Mantenga las juntas de la puerta limpias para que la puerta se cierre siempre correctamente.
▶ Descongele los alimentos congelados en el compartimento frigorífico.
La configuración de más ahorro energético requiere que el electrodoméstico mantenga los cajones, las cajas de alimentos y los estantes. en condiciones de fábrica, y los alimentos deben colocarse lo más lejos posible sin bloquear la salida de aire del conducto.

¡ADVERTENCIA!

Desconecte el electrodoméstico de la fuente de alimentación antes de limpiarlo.

Limpieza

1. Limpie el electrodoméstico solo cuando haya pocos o ningún alimento guardado.
2. Este electrodoméstico debe limpiarse cada cuatro semanas para realizar un buen mantenimiento y evitar malos olores.

¡ADVERTENCIA!

No limpie el electrodoméstico con cepillos duros, cepillos de alambre, detergente en polvo, gasolina, acetato de amilo, acetona y soluciones orgánicas similares, ni con soluciones á o alcalinas. Limpie con un detergente especial para frigoríficos a fin de evitar daños.
No rocíe ni enjuague el electrodoméstico durante la limpieza.
No use agua pulverizada o vapor para limpiar el electrodoméstico.
No limpie los estantes de cristal fríos con agua caliente. Un cambio repentino de temperatura puede causar que el cristal se rompa.
No toque la superficie interior del compartimento del electrodoméstico, especialmente con las manos mojadas, ya que las manos pueden congelarse en la superficie.
En caso de calentamiento, compruebe el estado de los productos congelados.

Mantenga siempre limpia la junta de la puerta.

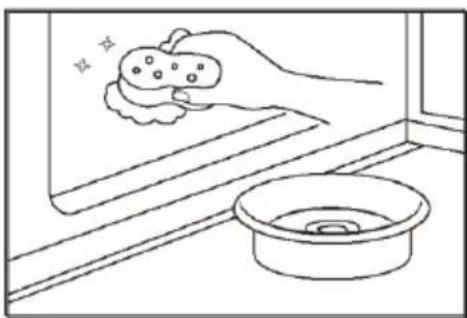

Limpie el interior y el armazón del electrodoméstico con una esponja humedecida en agua tibia y detergente neutro.

1. Frote el interior y el exterior del frigorífico, incluyendo la junta de la puerta, los estantes de la puerta, los estan de cristal, los cajones, etc., con una toalla suave o una e ponja sumergida en agua caliente (se puede añadir dete gente neutro).

2. Si hay líquido derramado, retire todas las piezas contaminadas, enjuague directamente con agua corriente, seque y coloque las piezas de nuevo en el frigorífico.

3. Si hay productos cremosos derramados (como nata, helado derretido...), retire todas las piezas contaminadas, póngalas en agua caliente a unos 40 °C durante un rato, enjuag con agua corriente, séquelas y colóquelas de nuevo en el frigorífico.
4. En caso de que alguna parte o componente pequeño quede atascada dentro del frigorífico (entre las estanterías o los cajones), utilice un cepillo suave pequeño para sacarlo. Si no la alcanza, póngase en contacto con el servicio de Haier.
   ▶ Aclare y seque con un paño suave.
   No limpie ninguna de las piezas o partes de este electrodoméstico en un lavavajillas.
   ▶ Deje pasar al menos 5 minutos antes de reiniciar el electrodoméstico, ya que el arranque frecuente puede dañar el compresor.

Descongelación

La descongelación de los compartimentos frigorífico y congelador se realiza automáticamente: no se requiere ninguna operación manual.

Sustitución de las lámparas LED

¡ADVERTENCIA!

No sustituya usted mismo la lámpara LED, solo debe cambiarla el fabricante o un técnico autorizado.

Las lámparas utilizan LED como fuente de luz, con bajo consumo energético y larga vida útil. Si detecta alguna anomalía, póngase en contacto con el servicio de atención al cliente. Vea ATENCIÓN AL CLIENTE.

Parámetros de las lámparas:

Compartimento frigorífico: 12 V máx. 8 W

Compartimento congelador: 12 V máx. 2 W

Luz azul de la puerta: 12 V máx. 3 W

Si no se utiliza durante un período más largo

Si el aparato no se utiliza durante un periodo de tiempo prolongado, y no va a utilizar la función Holiday para el frigorífico:

Saque la comida.

Desenchufe el cable de la toma de corriente.

Limpie el electrodoméstico como se ha descrito anteriormente.

Mantenga las puertas abiertas para evitar que se generen malos olores en el interior.

AVISO

Apague el electrodoméstico solo si es estrictamente necesario.

Desplazar el electrodoméstico

1. Retire toda la comida y desenchufe el electrodoméstico.
2. Fije los estantes y otras partes móviles en el frigorífico y el congelador con cinta adhesiva.
3. No incline el frigorífico más de 45° para evitar dañar el sistema de refrigeración.

¡ADVERTENCIA!

▶ No levante el electrodoméstico por las asas.
No coloque el electrodoméstico horizontalmente sobre el suelo.

Usted mismo puede resolver muchos de los problemas que puedan presentarse sin tener conocimientos específicos. En caso de que se produzca algún problema, compruebe todas las posibilidades ilustradas y siga las instrucciones pertinentes antes de ponerse en contacto con un servicio posventa. Vea ATENCIÓN AL CLIENTE.

¡ADVERTENCIA!

Antes de realizar tareas de mantenimiento, desactive el electrodoméstico y desconecte el enchufe de la toma de corriente.
Los equipos eléctricos solo deben ser revisados y manejados por electricistas expertos cualificados, ya que las reparaciones incorrectas pueden causar daños considerables en consecuencia.
Si el sistema de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier profesional cualificado similar para evitar riesgos.

Problema	Causa posible	Solución posible
El compresor no funciona.	El enchufe no está conectado a la toma de corriente.El electrodoméstico está en el ciclo de descongelación.	Conecte el enchufe.Esto es normal para una descongelación automática.
El electrodoméstico funciona con frecuencia o funciona durante un período de tiempo demasiado largo.	La temperatura interior o exterior es demasiado altaEl electrodoméstico ha estado apagado durante cierto de tiempo.Una puerta del electro-doméstico no está bien cerrada.La puerta se ha abierto con demasiada frecuencia o durante mucho tiempo.El ajuste de temperatura del compartimento congelador es demasiado bajo.La junta de la puerta está sucia, desgastada, agrietada o desparejada.La circulación de aire requerida no está garantizada.	En este caso, es normal que el electrodoméstico funcione más tiempo.Normalmente, lleva de 8 a 12 horas que el electro-doméstico se enfríe completamente.Cierre la puerta/cajón y asegúrese de que el electrodoméstico esté ubicado sobre una superficie plana y que no haya alimento o recipientes que impidan que la puerta se cierre bien.No abra la puerta/cajón con demasiada frecuencia.Ajuste una temperatura más alta hasta obtener una temperatura satisfactoria para el frigorífico. Se necesitan 24 horas para que la temperatura del frigorífico se mantenga estable.Limpie la junta de la puerta/cajón o pídale al servicio de atención al cliente que la cambie.Garantice una ventilación adecuada.
El interior del frigorífico está sucio y/o huele mal.	El interior del frigorífico necesita limpieza.Hay alimentos de olor fuerte guardados en el frigorífico.	Limpie el interior del frigorífico.Envuelva bien los alimentos.
La temperatura del interior del electrodoméstico no es lo suficientemente fría.	La temperatura establecida es demasiado alta.Se han almacenado alimentos demasiado calientes.Se ha almacenado demasiada comida a la vez.Los alimentos están demasiado cerca entre sí.Una puerta/cajón del electrodoméstico no está bien cerrada.La puerta/cajón se ha abierto con demasiada frecuencia o durante mucho tiempo.	Restablezca la temperatura.Enfríe siempre los alimentos antes de guardarlos.Guarde siempre pequeñas cantidades de alimentos.Deje un espacio entre varios alimentos para permitir que el aire fluya.Cierre la puerta/cajón.No abra la puerta/cajón con demasiada frecuencia.
La temperatura del interior del electrodoméstico es demasiado fría.	La temperatura establecida es demasiado baja.La función Super-Frz/Super-Cool está activada o funciona demasiado tiempo.	Restablezca la temperatura.Apague la función Super-Frz/Super-Cool.
Formación de humedad en el interior del compartimento frigorífico.	El ambiente es demasiado cálido y demasiado húmedo.Una puerta/cajón del electrodoméstico no está bien cerrada.La puerta/cajón se ha abierto con demasiada frecuencia o durante mucho tiempo.Hay recipientes de alimentos o líquidos abiertos.	Aumente la temperatura.Cierre la puerta/cajón.No abra la puerta/cajón con demasiada frecuencia.Deje que los alimentos calientes se enfríen a temperatura ambiente y cubra los alimentos y líquidos.
Se acumula humedad fuera de la superficie externa de los frigoríficos o entre las puertas/puerta y cajón.	El ambiente es demasiado cálido y demasiado húmedo.La puerta no está bien cerrada. Hay aire frío dentro del electrodoméstico y aire caliente en el exterior, y se produce condensación.	Esto es normal en un ambiente húmedo y cambiará cuando la humedad disminuya.Asegúrese de que la puerta/cajón está bien cerrada.
Hay mucho hielo y escarcha en el compartimento congelador.	Los alimentos no están correctamente embalados.Una puerta/cajón del electrodoméstico no está bien cerrada.La puerta/cajón se ha abierto con demasiada frecuencia o durante mucho tiempo.La junta de la puerta/cajón está sucia, desgastada, agrietada o desparejada.Algo en el interior impide que la puerta/cajón se cierren correctamente.	Embale bien los alimentos.Cierre la puerta/cajón.No abra la puerta/cajón con demasiada frecuencia.Limpie la junta de la puerta/cajón o cámbiela por una nueva.Vuelva a colocar los estantes, estantes de la puerta o contenedores internos para permitir que la puerta/cajón se cierre.
Los lados del frigorífico y la tira de la puerta se calientan.		Esto es normal.
El electrodoméstico hace sonidos anormales.	El electrodoméstico no está ubicado sobre una superficie plana.El electrodoméstico toca algún objeto a su alrededor.	Ajuste las patas para nivelar el electrodoméstico.Retire los objetos que haya alrededor del electrodoméstico
Se oye un ligero sonido similar al del flujo de agua.		Esto es normal.
Oirá un pitido de alarma.	La puerta del compartimento frigorífico está abierta.	Cierre la puerta.
Oirá un débil zumbido.	El sistema anticondensación está en marcha.	Esto evita la condensación y es normal.
El sistema de iluminación o refrigeración interior no funciona.	El enchufe no está conectado a la toma de corriente.La fuente de alimentación presenta alguna alteración.La lámpara LED no funciona.	Conecte el enchufe.Compruebe el suministro eléctrico a la habitación. Llame a la compañía eléctrica local.Llame al servicio técnico para cambiar la lámpara.

Para ponerse en contacto con el servicio de asistencia técnica, visite nuestro sitio web:

https://corporate.haier-eu-rope.com/en/

En la sección "website", elija la marca de su producto y su país. Se le redirigirá a la página web específica donde podrá encontrar el número de teléfono y el formulario para ponerse en contacto con el servicio de asistencia técnica.

Interrupción del suministro

En caso de un corte de luz, los alimentos deberían permanecer frescos y a salvo durante 5 horas. Siga estos consejos durante una interrupción prolongada del suministro, especialmente en verano:

▶ Abra la puerta/cajón lo menos posible.
▶ No introduzca más alimentos en el electrodoméstico durante un corte de luz.
Si se da el aviso previo de un corte de luz y la duración de la interrupción es superior a 5 horas, fabrique algo de hielo y póngalo en un recipiente en la parte superior del compartimento frigorífico.
Inmediatamente después de la interrupción, es necesario llevar a cabo una inspección de los alimentos.
Como la temperatura del frigorífico subirá durante una interrupción del suministro eléctrico u otro fallo, el período de conservación y la calidad comestible de los alimentos se reducirán. Cualquier alimento que se descongele debe consumirse, o bien cocinarse y volver a congelarse (cuando proceda) rápidamente para evitar riesgos para la salud.

Función de memoria durante el corte de luz

En cuanto vuelva la luz, el electrodoméstico restablecerá los ajustes establecidos antes del corte de luz.

Desempaquetado

¡ADVERTENCIA!

Este es un electrodoméstico pesado. Manipúlelo con la ayuda de otra persona.
Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma respetuosa con el medio ambiente.
▶ Saque el electrodoméstico de su embalaje.
▶ Retire todos los materiales de embalaje.

Condiciones ambientales

La temperatura ambiente debería encontrarse siempre entre 10° C y 43° C, ya que puede influir en la temperatura del interior del frigorífico y en su consumo de energía. No instale el electrodoméstico cerca de otros electrodoméstico emisores de calor (hornos, frigoríficos) sin aislamiento.

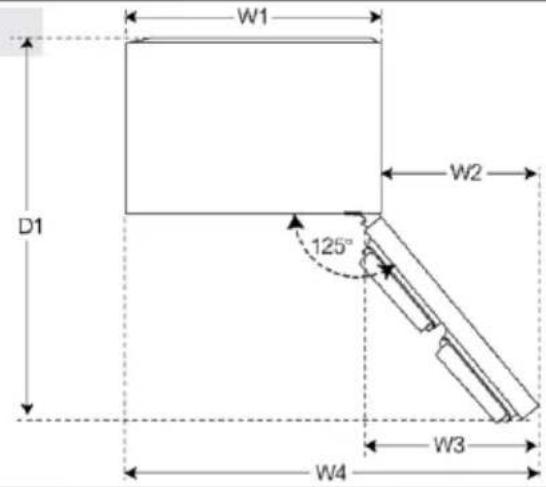

Recomendaciones de espacio

Espacio recomendado con la puerta abierta (fig. 1.2)

1.

(Unidad: mm)	Modelo n.° 1		Modelo n.° 2
Ancho	W1	830
	W2	500
	W3	529
	W4	1330
	W5	21
	W	830
Profundidad	D1	1362
	D2	1502
	D	725
Distancia a la pared trasera	A	50
Distancia a las paredes laterales	B	50
Distancia al techo	C	50
Altura total	H	1850

Sección cruzada de ventilación

Para lograr una ventilación suficiente del electrodoméstico por razones de seguridad, debe observarse la información de las secciones cruzadas de ventilación requeridas.

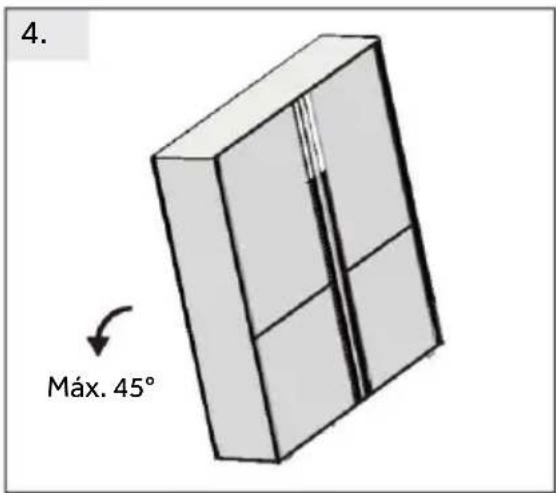

4. Máx. 45°

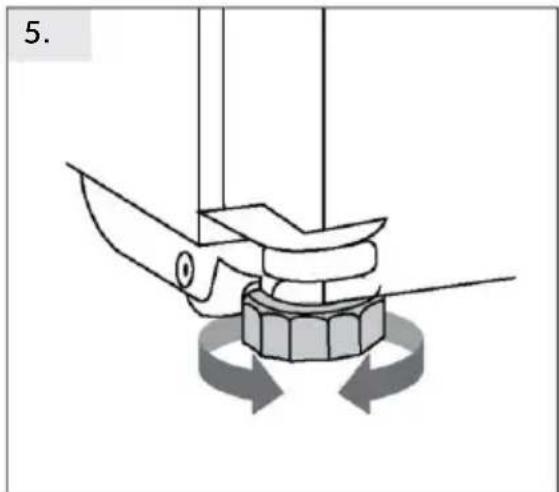

Alineación del aparato (Fig. 4.5.6).

Este electrodoméstico debe colocarse sobre una superficie plana y sólida.

1. Incline el frigorífico ligeramente hacia atrás.

1. Ajuste las patas al nivel deseado.

Asegúrese de que la distancia a la pared del lado de la bisagra sea de al menos 50 mm para que la puerta se abra correctamente.

1. Puede comprobarse la estabilidad golpeando alternativamente las diagonales. El ligero bamboleo debe ser el mismo en ambas direcciones. De lo contrario, el marco puede deformarse y resultar en fugas en las juntas de la puerta. Una ligerísima inclinación hacia atrás facilita el cierre de las puertas.

AVISO

Para un electrodoméstico independiente: este electrodoméstico de refrigeración no está diseñado para ser utilizado como un electrodoméstico integrado.

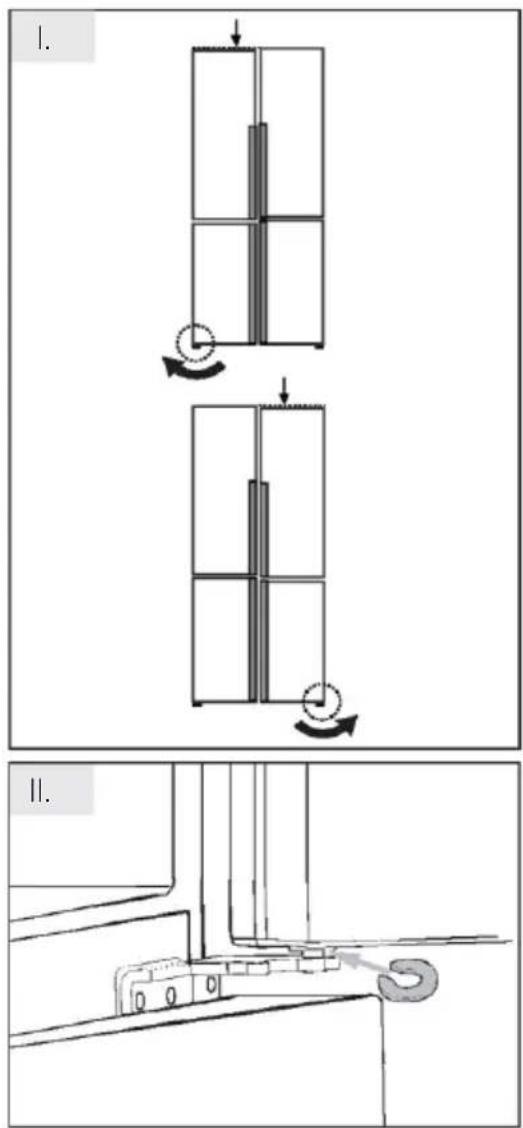

Ajuste de las puertas

Si las puertas no están niveladas, este desajuste puede ser solucionado de la siguiente manera:

I Uso de las patas ajustables

Gire la pata ajustable según la dirección de la flecha para subir o bajar la pata.

II Uso de separadores

▶ Abra la puerta superior y levántela.
Fije cuidadosamente el separador (incluido en la bolsa de accesorios) en el anillo de plástico blanco de la bisagra central, a mano o utilizand herramientas como alicates. No raye ni abolle l puerta.

AVISO

Durante el uso futuro del frigorífico, las puertas pueden desnivelarse por el peso de los alimentos almacenados. En ese caso, ajuste siguiendo las instrucciones anteriores.

2 h

Tiempo de espera

El aceite de lubricación sin mantenimiento se encuentra en la cápsula del compresor. Este aceite puede pasar por el sistema de tuberías cerradas durante el transporte si el electrodoméstico está inclinado. Antes de conectar el electrodoméstico a la fuente de alimentación, espere al menos 2 horas para que el aceite vuelva a entrar en la cápsula.

Conexión eléctrica

Antes de cada conexión, compruebe si:

La fuente de alimentación, la toma de corriente y el fusible son adecuados para la placa de clasificación.
La toma de corriente tiene conexión a tierra y no tiene múltiples contactos ni extensiones.
▶ El enchufe y la toma de corriente encajan perfectamente.

Conecte el enchufe a una toma de corriente doméstica correctamente instalada.

¡ADVERTENCIA!

Para evitar riesgos, solo el servicio de atención al cliente debe reemplazar un cable de alimentación dañado (ver tarjeta de garantía).

Ficha del producto conforme al Reglamento UE n.° 2019/2016

Marca	Haier
Nombre del modelo / identificador	HDR5818DNSS HDR5818DNPW
Categoría del modelo	Frigorífico-congelador
Clase de eficiencia energética	D
Consumo anual de energía (kWh/año)(1)	273
Volumen total (l)	640
Volumen del frigorífico (l)	413
Volumen del congelador (l)	184
Volumen de la sección de refrigeración (l)	43
Estrellas	*/***
Temperatura de otros compartimentos > 14 °C	No aplicable
Sistema Frost-free	Sí
Capacidad de congelación (kg/24 h)	10
Clasificación climática(2)	SN-N-ST-T
Clase de emisión de ruido y emisiones de ruido acústico en el aire (db (A) re 1pW)	B(35)
Tiempo de aumento de la temperatura (h)	10
Tipo de electrodoméstico	Independiente

Explicaciones:

• Sí

(1) Basado en los resultados de la prueba de conformidad normativa durante 24 horas. El consumo real depende del uso y de la ubicación del electrodoméstico.
(2) Calificación climática SN: Este electrodoméstico está diseñado para ser utilizado a una temperatura ambiente comprendida entre + 10 °C y +32 °C

Calificación climática N: Este electrodoméstico está diseñado para ser utilizado a una temperatura ambiente comprendida entre +16 °C y +32 °C

Calificación climática ST: Este electrodoméstico está diseñado para ser utilizado a una temperatura ambiente comprendida entre +16 °C y +38 °C

Calificación climática T: Este electrodoméstico está diseñado para ser utilizado a una temperatura ambiente comprendida entre +16 °C y +43 °C

Datos técnicos adicionales

Voltaje / Frecuencia	220-240 V ~/ 50 Hz
Corriente de entrada (A)	2
Fusible principal (A)	8
Refrigerante	R600a
Tamaño (Al/An/Pr en mm)	1850 / 830/725

Recomendamos nuestro Servicio de atención al cliente Haier y el uso de repuestos originales. Si tiene algún problema con su electrodoméstico, compruebe primero la sección SOLUCIÓN DE PROBLEMAS.

Si no encuentra una solución allí, póngase en contacto con

▶ su distribuidor local o
nuestro Centro europeo de atención al cliente (ver números de teléfono listados abajo) o
▶ el área de servicio y asistencia en www.haier.com, donde puede activar la
- solicitud de servicio y encontrar las Preguntas frecuentes.

Para ponerse en contacto con nuestro Servicio, asegúrese de tener los siguientes datos disponibles.

Puede encontrar la información en la placa de datos.

Modelo

N.° de serie

Compruebe también la tarjeta de garantía suministrada con el producto en caso de garantía.

Centro europeo de atención al cliente
País*	Número de teléfono	Costes
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	14 ct/min. teléfono fijo máx. 42 ct/min. móvil
Haier Austria (AT)	0820 001 205	14,53 ct/min. teléfono fijo máx. 20 ct/min. el resto
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

* Para otros países, consulte www.haier.com

Haier Europe Trading S.r.l

Sucursal Reino Unido

*Duración de la garantía del electrodoméstico de refrigeración:

La garantía mínima es de: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos, 6 meses para Argelia, Túnez no tiene garantía legal, al no requerirse.

*Período de disponibilidad de las piezas de repuesto para la reparación del aparato:

Los termostatos, los sensores de temperatura, las placas de circuito impresas y las fuentes de luz están disponibles durante un período mínimo de 7 años después de la comercialización de la última unidad del modelo.

Las asas, bisagras, bandejas y cestas lo están durante un período mínimo de 7 años, y las juntas durante un período mínimo de 10 años después de la comercialización de la última unidad del modelo.

*Para más información sobre el producto, consulte https://eprel.ec.europe.eu/ o escanee el código QR en la etiqueta energética suministrada con el electrodoméstico.

CERTIFICADO DE CALIDAD

DESIGNACIÓN: FRIGORÍFICO

C.C. APROBADO QC01

N.° DE COMPROBADOR

Haier

Frigorífico-Congelador

HDR5818DNSS

HDR5818DNPW

Ajustar a temperatura do frigorífico

CERTIFICADO DE QUALIDADE

DESIGNAÇÃO: FRIGORÍFICO

Q.C. APROVADO QC01

VERIFICADOR N.°.

Haier

Manualul de utilizare

Combină frigorifică

HDR5818DNSS

HDR5818DNPW

Secventa de reglare:

"+":-24°C→23 °C→22 °C→21 °C→20 °C→19 °C→18 °C→17 °C→16 °C "-":-16°C→17 °C→18 °C→19 °C→20 °C→21 °C→22 °C→23 °C→24 °C

OBSERVATIE
