MANUAL DE USUARIO MS200-51-3RBR SCHEPPACH

Explicación de los símbolos que aparecen sobre el aparato

Este manual utiliza símbolos para llamar su atención sobre los posibles riesgos. Los símbolos de seguridad y explicaciones que acompañan a estos deben ser comprendidos perfectamente. Las propias advertencias no descartan ningún riesgo y no deben ser sustitutivas de unas medidas correctas para prevenir accidentes.

		Alerta de seguridad
		Antes de la puesta en servicio, leer y seguir las instrucciones de servicio y seguridad.
		No desbroce en la pendiente jamás hacia arriba o hacia abajo
		Antes del funcionamiento de la desbrozadora de césped, retire las piezas pequeñas adyacentes, que pudiesen proyectarse.
		¡Atención! Riesgo de lesiones por objetos lanzados
		Asegúrese de que otras personas mantengan una distancia de seguridad satisfactoria. Mantenga alejada del equipo a toda persona no autorizada.
		Retire el capuchón de la bujía de encendido, antes de realizar los trabajos de mantenimiento.
		No tocar con pies o manos el cuchillo mientras que esté funcionando el motor.
		Importante. Los gases de escape son tóxicos, por lo que no debe hacer funcionar el motor en espacios sin ventilación.
		Atención: superficies calientes, peligro de quemadura
		Llevar protección auditiva. Llevar gafas de protección.
		¡ATENCIÓN! Los combustibles son inflamables y explosivos -Peligro de quemadura
		Capacidad de depósito
		Aceite de motor
	[zzT7]	Longitud de cuchilla. Máximo ancho de corte
		Nivel de potencia acústica garantizado
		El producto cumple con la normativas europeas vigentes.
		Tecla de inyección para arranque en frío (si existe)
		Control del nivel de aceite
		DRIVE - Palanca de accionamiento STOP - Palanca de freno del motor

Índice de contenidos: Página:

1. Introducción....71
2. Descripción del aparato ....71
3. Volumen de suministro....71
4. Indicaciones de seguridad 72
5. Características técnicas....74
6. Desembalaje 75
7. Antes de la puesta en marcha.... 75
8. Manejo....76
9. Limpieza....79
10. Transporte 79
11. Almacenamiento....80
12. Mantenimiento....80
13. Eliminación y reciclaje 82
14. Subsanación de averías 83

1. Introducción

Fabricante:

scheppach GmbH

Le deseamos éxito y disfrute al trabajar con su nuevo aparato.

NOTA:

De acuerdo con la ley de responsabilidad del product aplicable, el fabricante de este dispositivo no es responsable de los daños que puedan surgir por o en relación con este dispositivo en caso de:

• Manejo inadecuado,
• Incumplimiento de las instrucciones de uso,
• Reparaciones por terceros, trabajadores no capacitados,
• Instalación y sustitución de piezas de repuesto que no sean originales,
• Uso indebido.

Recomendaciones:

Lea el texto completo del manual de instrucciones antes del montaje y puesta en funcionamiento del dispositivo.

Estas instrucciones de uso están pensadas para que le resulte más fácil familiarizarse con el dispositivo y utilizar sus posibilidades de uso.

Las instrucciones de uso contienen notas importantes sobre cómo trabajar de manera segura, adecuada y económica con su máquina y cómo evitar peligros, ahorrar en costes de reparaciones, reducir el tiempo de inactividad y aumentar la fiabilidad y vida útil de la máquina.

Además de las normas de seguridad contenidas en este escrito usted debe, en todo caso, cumplir con la normative aplicable de su país con respecto al manejo de esta máquina.

Ponga las instrucciones de uso en una funda de plastic transparente para protegerlas de la suciedad y la humedad y guárdelas cerca de la máquina. Cada operario debe leer y observar las instrucciones antes de empezar el trabajo. Solo las personas que han recibido formación sobre el uso de la máquina y se les ha informado sobre los peligros y riesgos relacionados con ella pueden usarla. Debe cumplirse la edad mínima requerida.

Además de las normas de seguridad contenidas en el presente manual de instrucciones y las normativas especiales de su país, deben observarse las normas técnicas generalmente reconocidas para el funcionamiento de máquinas de trabajo con madera.

Declinamos cualquier responsabilidad de posibles accidentes o daños que puedan producirse por no obedecer las presentes instrucciones y advertencias de seguridad.

2. Descripción del aparato

Fig. 1

1. Asidero
2. Palanca de accionamiento
3. Palanca de freno del motor
4. Estribos de empuje superior y inferior
5. Palanca de sujeción rápida
6. Depósito de gasolina
7. Filtro de aire
8. Descargas laterales
9. Rueda de rodadura
10. Bujía de encendido
11. Tubo de escape
12. Varilla del nivel de aceite
13. Rueda motriz
14. Acuse de la altura de la rueda
15. Tapa de salida
16. Cesto colector
17. Arrancador del cable de accionamiento
18. Clips para cables
19. Inserto de la cubierta del suelo
20. Tecla de inyección

3. Volumen de suministro

Fig. 1 (1-19 / a-e)

a) 4 x tuercas en estrella de plástico
b) 4 x arandelas pequeñas
c) 2 x tornillos de cabeza redonda M8
d) 2 x arandelas grandes
e) 4 x tuercas en estrella de plástico
f) 1 x instrucciones de uso
g. Inserto de la cubierta del suelo

4) Uso adecuado

La máquina cumple con la directiva de máquinas CE vigente. Antes de proceder al trabajo deben estar montados en la máquina todos los dispositivos de protección y seguridad.

• El personal de servicio es responsable en la zona de trabajo frente a personas no autorizadas.
• La máquina se ha concebido para su manejo por una sola persona.

• Observar todas las indicaciones de seguridad y relativas a los peligros.

• Las indicaciones de seguridad y relativas a los peligros inherentes deben conservarse íntegramente en perfecto estado de legibilidad.

• La máquina solo debe usarse en estado técnica- mente perfecto y para el uso previsto, con conciencia de la seguridad y los peligros, observando las instrucciones de servicio.
• ¡Las averías que puedan afectar especialmente a la seguridad deben ser subsanadas de inmediato!
• Se deben observar las prescripciones de seguridad, trabajo y mantenimiento del fabricante, así como las dimensiones indicadas en los Datos técnicos.
• Se deben observar las prescripciones de prevención de accidentes aplicables y las reglas técnicas de seguridad especiales reconocidas con carácter general.
• La máquina únicamente debe ser utilizada, mantenida o reparada por personal familiarizado con ella e instruido acerca de los peligros potenciales durante su uso. En caso de modificación arbitraria de la máquina quedará anulada la garantía del fabricante por los daños derivados.
• La máquina se debe usar únicamente con accesorios y herramientas originales del fabricante.
• Cualquier uso distinto del previsto se considerará no conforme. El fabricante no se responsabiliza de los daños resultantes y el usuario será el único responsable ante los posibles riesgos.
• Este equipo no se debe utilizar para el uso comercial, artesanal o industrial.
• Si no está seguro de si una condición de trabajo es segura o no, no trabaje con la máquina.
• La desbrozadora de césped de gasolina es apropiada para el uso privado en jardines caseros y jardinería de pasatiempo. La desbrozadora de césped para jardines caseros y jardinería de pasatiempo son vistos como aquellos cuyo uso anual, por lo general, no supera las 50 horas y se utiliza principalmente para las superficies de césped y pradera; sin embargo, no se utilizan en instalaciones públicas, parques, deportivos ni en agricultura ni en silvicultura.

¡Atención! Para evitar un riesgo físico del usuario, se prohíbe el uso de la desbrozadora de césped en los trabajos siguientes: podado de arbustos, setos y matas, para el corte y la trituración de crecimientos espigados o céspedes en plantaciones de tejado o cajones del balcón y para la limpieza (aspiración) de aceras y como picadora para la trituración de trozos de árboles y setos. Además, la desbrozadora de césped tampoco se debe utilizar como motobinadora para el allanamiento de elevaciones en terrenos como, p. ej., toperas.

- Por motivos de seguridad, la desbrozadora de césped tampoco se debe utilizar como grupo de accionamiento de otras herramientas de trabajo o juegos de herramientas de cualquier tipo.

5. Indicaciones de seguridad

En estas instrucciones de servicio, hemos marcado los puntos que afectan a la seguridad con este signo:

Además, las instrucciones de servicio contienen otros puntos importantes de texto que están identificados por medio de la palabra «¡ATENCIÓN!».

⚠️ PELIGRO

Debido a la inobservancia de esta instrucción, existe el mayor peligro para la vida o peligro de lesiones mortales.

ADVERTENCIA

Debido a la inobservancia de esta instrucción, existe peligro para la vida o peligro de lesiones graves.

⚠️ PRECAUCIÓN

Debido a la inobservancia de esta instrucción, existe peligro de lesiones leves a moderadas.

⚠ INDICACIÓN

Debido a la inobservancia de esta instrucción, existe peligro de daño del equipo o de otros bienes materiales.

⚠️ ¡Atención!

El uso de aparatos obliga al cumplimiento de algunas medidas de seguridad a fin de evitar lesiones físicas y daños materiales.

Por tal razón, lea cuidadosamente estas instrucciones de servicio / indicaciones de seguridad antes de comenzar los trabajos. Consérvelas bien para tener las informaciones disponibles en todo momento. En caso de que tenga previsto ceder el equipo a terceras personas, haga entrega también de estas instrucciones de servicio / estas indicaciones de seguridad. Declinamos cualquier responsabilidad de posibles accidentes o daños que puedan producirse por no obedecer las presentes instrucciones y advertencias de seguridad.

Quién no está autorizado a usar el aparato:

• Niños y otras personas que no estén familiarizados con las instrucciones de servicio (las disposiciones locales pueden estipular la edad mínima del usuario)
• Personas que estén bajo los efectos de medicamentos, drogas o alcohol, o que estén débiles o enfermas

Indicaciones de seguridad para desbrozadoras de césped semiautomáticas

Notas

• Lea las instrucciones de uso con atención. Familia-rícese con los ajustes y el uso correcto de la máquina.
• No les permita nunca el uso de la desbrozadora de césped a niños o a personas que no estén familiarizadas con estas instrucciones de uso. Las disposiciones locales pueden definir la edad mínima del usuario.
• No desbroce nunca mientras esté cerca de personas, en especial, niños o animales. Piense que el operador de máquina o el usuario es responsable de accidentes en otras personas o sus bienes.
• En caso de que tenga previsto ceder el aparato a terceras personas, haga entrega asimismo de este manual de instrucciones.
• Se debe utilizar siempre calzado firme y pantalones largos durante el desbroce. No desbroce descalzo o con sandalias ligeras.
• Revise el terreno en el que utiliza la máquina y retire todos los objetos que puedan atraparse o proyectarse.

ADVERTENCIA

La gasolina es altamente inflamable:

• Conserve la gasolina solamente en un recipiente previsto para ello.
• No repose en espacios despejados ni fume durante el procedimiento de carga.
• La gasolina se debe repostar antes de arrancar el motor. La tapa del depósito no se debe abrir ni se debe repostar gasolina mientras el motor esté en marcha o con la desbrozadora caliente.
• En caso de que se derrame la gasolina, no debe realizarse ningún intento de encender el motor. En vez de ello, la máquina se debe retirar de la superficie contaminada con gasolina. Se debe evitar cualquier intento de encendido hasta que los vapores de gasolina se hayan evaporado.
• Por razones de seguridad, se deben cambiar el depósito de gasolina y otras tapas del tanque en caso de daño.
• Nunca conserve la gasolina cerca de una fuente de chispas. Utilice siempre un bidón certificado. Mantenga la gasolina fuera del alcance de los niños.
• Reemplace los insonorizadores defectuosos.
• Antes el uso, se debe comprobar siempre por medio de una inspección visual si las herramientas de corte, los pernos de fijación y la unidad cortante integral están desgastadas o dañadas. Para evitar un descentrado, las herramientas de corte y los pernos de fijación desgastados o dañados se deben cambiar solo en juegos completos.
• En los equipos con varias cuchillas, preste atención a que mediante el giro de una cuchilla pueden comenzar a girar otras cuchillas

Manipulación

• No permite el funcionamiento del motor de combustión en espacios cerrados, en los que se puede acumular monóxido de carbono nocivo.
• Desbroce solo a la luz del día o con una buena iluminación artificial. En lo posible, se debe evitar el empleo del equipo en césped húmedo.
• Está prohibido el uso del cortacésped en tormenta, por peligro causado por rayos.
• Cerciórese siempre del buen estado en las pendientes.
• Maneje la máquina solo a un ritmo lento.
• En las máquinas sobre ruedas es válido lo siguiente: Desbroce de forma transversal hacia la pendiente, jamás hacia arriba o hacia abajo.
• Tenga especial cuidado cuando cambie de dirección en una pendiente.
• No desbroce en las pendientes demasiado escarpadas. Tenga especial cuidado cuando gire o atraiga hacia sí la desbrozadora de césped.
• Sostenga siempre la cuchilla de corte si la desbrozadora de césped se debe inclinar, durante un transporte a través de otras superficies distintas al césped y si la desbrozadora de césped se moviliza desde o hacia las superficies desbrozadas.
• Nunca utilice la desbrozadora de césped con dispositivos de protección dañados o en rejillas de protección, o sin dispositivos de protección adosados, p. ej., chapas deflectoras y/o mecanismos de recogida de césped.
• No modifiqué los ajustes de regulación del motor ni fuerce su giro.
• Afloje el freno del motor antes de arrancarlo.
• Arranqué el motor con cuidado, de acuerdo a las instrucciones del fabricante. Preste atención a la distancia suficiente de la base con respecto a la cuchilla de corte.
• Durante el arranque o la puesta en marcha del motor, la desbrozadora de césped no se debe inclinar, a menos que se deba alzar durante el procedimiento. En este caso, inclínelo solamente lo necesario y levántelo desde lado opuesto al usuario.
• No arranque el motor si usted está parado frente al canal de salida.
• No introduzca las manos o los pies en las partes que giran. Manténgase siempre alejado del orificio de salida.
• No levante ni acarree nunca una desbrozadora de césped con el motor en marcha.

• Detenga el motor y retire el conector de la bujía de encendido y asegúrese de que todos los componentes móviles se hayan detenidos:

• Antes de aflojar los inmovilizadores o retire las obstrucciones en el canal de salida.

• Antes de comprobar, limpiar o realizar trabajos en la desbrozadora de césped.
• Si se ha encontrado un cuerpo extraño. Busque daños en la desbrozadora de césped y realice

las reparaciones necesarias antes de arrancar de nuevo y de trabajar con la desbrozadora de césped. En caso de que la desbrozadora de césped comience a vibrar de forma marcadamente anormal, es necesaria una revisión inmediata.

• Detenga el motor:
• Cuando se aleje de la desbrozadora de césped.
• Antes de que reposte.
• Un manejo de la máquina con velocidad excesiva puede aumentar el peligro de accidentes.
• Sea cuidadoso con los trabajos de ajuste en la máquina y evite el atrapamiento de los dedos entre la herramienta de corte en movimiento y las piezas fijas del equipo.
• Tenga especial cuidado al cortar el césped sobre suelos con poca estabilidad, en caso de haber vertederos cercanos, fosas o diques.
• El usuario debe recibir entrenamiento adecuado en el uso, ajuste y manejo (incluyendo operaciones prohibidas).
• Examine el aparato regularmente y asegúrese de que todos los bloqueos de arranque y pulsadores funcionen sin problemas.
• Tenga en cuenta que un mantenimiento no realizado correctamente, el uso de piezas de repuesto no autorizadas o la retirada o modificación de los dispositivos de seguridad pueden causar daños materiales o lesiones graves a la persona que trabaja con la máquina.
• Tenga en cuenta que la manipulación o la desactivación de los sistemas de seguridad y de los dispositivos de seguridad del cortacésped es prohibido.
• Tenga en cuenta que el usuario no debe modificar ni manipular ninguna configuración sellada del control de velocidad del motor.
• Utilice únicamente herramienta de corte y accesorio recomendados por el fabricante. El uso de otras herramientas intercambiables y de otros accesorios puede suponer para el usuario el riesgo de sufrir una lesión.
• Mantenga el cortacésped en un buen estado de funcionamiento.
• Es necesario tomar descansos suficientes para reducir la carga de ruido y de vibración.
• ¡Precaución! El usuario no debe utilizar el cortacésped sin el dispositivo colector de hierba completo o el protector seperado de cierre automático para la abertura de expulsión.

Peligros residuales y medidas de protección

Descuido de los principios ergonómicos

Uso negligente del equipo de protección personal (EPP)

El uso negligente o la supresión del equipo de protección personal pueden ocasionar lesiones graves.

- Portar el equipo de protección prescrito.

Conducta personal y conducta indebida

- Estar siempre concentrado plenamente en todos los trabajos.

⚠ Peligro residual - nunca se puede excluir.

Amenaza por ruido

Lesiones auditivas

El trabajo con el equipo durante largos periodos de tiempo sin protección puede provocar lesiones auditivas.

- Llevar siempre protección auditiva.

Conducta en caso de emergencia

En caso de un posible accidente ocurrido, implemente las medidas necesarias de primeros auxilios y solicite ayuda médica cualificada lo más pronto posible.

6. Características técnicas

Tipo del motor 1 cilindro/4 tiempos OHV
Motor

Cilindrada: 200 cm3
Velocidad de giro de trabajo	2800 min-1
Potencia 3,8 kW / 5,2 PS
Combustible Gasolina normal/sin plomo, máx. 10 % de bioetanol
Capacidad de depósito	1,2 l
Aceite de motor SAE 30 / 10W40 / 10W30
Capacidad de depósito/aceite	0,4 l
Ajuste de la altura de corte	25-75 mm / 7-fach
Capacidad del cesto colector	65 l
Anchura de corte 51 cm
Peso 31,0kg

¡Reservado el derecho a introducir modificaciones técnicas!

Información para la generación de ruidos determinada según las normas correspondientes:

Presión acústica L_pA	85,0 dB
Inseguridad de medición K_pA	3 dB
Potencia acústica L_WA	96,1 dB
Inseguridad de medición K_PA	1,83 dB

Utilice protección auditiva.

El efecto del ruido puede causar pérdida auditiv.

Vibración A _hw (izquierda/derecha) = 7,218 m/s ^2

Inseguridad de medición K_PA = 1,5 m/s^2

¡Limite el desarrollo de ruidos y la vibración al mínimo!

• Utilice únicamente aparatos en perfecto estado.
• Efectúe el mantenimiento del aparato y limpie éste con regularidad.
• Adapte su forma de trabajo al equipo.
• No sobrecargue el equipo.
• En caso necesario, haga comprobar el aparato.
• Desconecte el equipo si no lo utiliza.
• Use guantes.

El uso prolongado del cortacésped de gasolina puede provocar un trastorno circulatorio debido a las vibraciones (enfermedad de dedos muertos).

En este caso no se pueden dar datos sobre la duración del uso, ya que puede variar de persona a persona.

Los siguientes factores pueden afectar dicho fenómeno:

• trastorno circulatorio de las manos del usuario
• bajas temperaturas exteriores
• tiempos de uso prolongados

Por lo tanto, se recomienda usar guantes de trabajo calientes y efectuar descansos regulares en el trabajo.

7. Desembalaje

• Abra el embalaje y extraiga el accesorio cuidadosamente.
• Retire el material de embalaje y los seguros de embalaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el aparato y en los componentes de los accesorios.
• Conserve el embalaje por si fuera preciso hasta la extinción del período de garantía.
• Familiarícese con el equipo antes de su uso con ayuda de las instrucciones de servicio.
• Emplee únicamente piezas originales para los accesorios, las piezas de desgaste y piezas de repuesto. Puede encargar las piezas de repuesto a su proveedor técnico.
• Indique en los pedidos nuestro número de artículo, el tipo de equipo y el año de construcción del mismo.

⚠️ ¡ATENCIÓN!

¡El aparato y el material de embalaje no son aptos como juguetes para niños! Los niños no deben jugar con bolsas de plástico, láminas o piezas pequeñas! Existe peligro de atragantamiento y asfixia!

8. Antes de la puesta en marcha

Ensamblaje de los componentes.

Algunas piezas están desmontadas durante la entrega. El ensamblaje simple si se siguen las siguientes indicaciones.

¡Indicación!

Durante el ensamblaje y para los trabajos de mantenimiento, necesita la siguiente herramienta adicional, que no se incluye en el volumen de entrega:

• una bandeja colectora de aceite plana (para el cambio de aceite)
• un recipiente graduado de 1 litro (aceite/resistente a la gasolina)
• un bidón de gasolina (son suficientes 5 litros para aproximadamente 6 horas de servicio)
• un embudo (adecuado para la boquilla de llenado de gasolina del depósito)
• un paño casero de limpieza (para la limpieza del aceite/los restos de gasolina; se elimina en la gasolinera)
• una bomba de aspiración de gasolina (modelo de plástico, que se puede adquirir en los mercados de materiales de construcción)
• una aceitera con bomba de mano (que se puede adquirir en los mercados de materiales de construcción)
  • 0,4 l de aceite de motor SAE 30

Montaje

1. Retirar la desbrozadora de césped y las piezas montables del embalaje y comprobar si todas las piezas están disponibles.
2. Atornillar el estribo de empuje inferior (4a) con un tornillo (a), una arandela pequeña (c) y una tuerca en estrella de plástico (d) en ambos lados de la desbrozadora de césped. Para ello, presta atención a que los cables de accionamiento, que se tensan posteriormente, no estén sobre el camino (fig. 2-3).
3. Atornillar el estribo de empuje superior (4) en el estribo de empuje inferior con una palanca de sujeción rápida (5), una arandela grande (b), una arandela pequeña (c) y una tuerca en estrella de plástico (d) en ambos lados (fig. 4-5).
4. Colgar el asa del cable de accionamiento (17) en el gancho previsto para ella, como se muestra en la fig. 6.
5. Fijar los cables de accionamiento con los clips para cable incluidos (18) (fig. 7) en el estribo de empuje.
6. Cesto colector de césped (16) - levantar y encajar los clips de plástico en el marco. (Fig. 8)

7. Desbrozar con el cesto colector de césped: Levantar la tapa de salida (15) con una mano y colgar el cesto colector de césped (16) como se muestra en la fig. 9.

8. Desbrozar con la salida lateral (8): Levantar la tapa de salida y colgar la tapa de salida lateral (fig. 15/15a). Si está colocado, retirar el cesto colector de césped (16) y colocar el inserto de la cubierta del suelo (19).

9. Cubierta del suelo: Retirar el cesto colector de césped (16), en caso de que se haya colocado y colocar el inserto de la cubierta del suelo (19) como se muestra en las figs. 10-12.

Atención:

La cubierta de salida lateral no se debe instalar con la cubierta del suelo.

Ajuste de la altura de corte

⚠️ Atención! El ajuste de la altura de corte solo se debe realizar con el motor apagado y el capuchón de la bujía de encendido retirado.

• Antes de comenzar a desbrozar, compruebe que las herramientas de corte no estén desafiladas y sus medios de sujeción no estén dañados.
• Reemplace las herramientas de corte desafiladas y/o dañadas, en caso necesario, en el juego completo para no ocasionar ningún descentrado. Apagar el motor durante esta comprobación y retirar la clavija de la bujía de encendido.
• El ajuste de la altura de corte se realiza con el desplazamiento de la altura de la rueda (fig. 13/pos. 14). Se pueden ajustar 7 distintas alturas de corte.
• Tire de la palanca de ajuste hacia fuera y ajuste la altura de corte deseada. La palanca encaja en la posición deseada (fig. 13).

Preparar las superficies a cortar

Inspeccione cuidadosamente la superficie de corte antes de cortar el césped. Retire piedras, palos, huesos, cables, juguetes y otros objetos que puedan ser despedidos de forma incontrolada.

9. Manejo

⚠️ ¡Atención!

El motor se entrega sin aceite. Por lo tanto, llenar de aceite antes de la puesta en marcha. Para ello, utilice aceite multigrado normal (SAE 30). El nivel de aceite en el motor se debe comprobar antes de cada desbroce. Del mismo modo, se debe cargar con gasolina, ya que esta tampoco está incluida en el estado de la entrega.

- Para evitar un arranque no deseado de la desbrozadora de césped, este último está provisto de un freno del motor (fig. 1, pos. 3), que se debe accionar antes de arrancar la desbrozadora de césped. Al soltar la palanca de freno del motor, esta debe regresar a la posición inicial y el motor se apaga de forma automática.

• Tire de la palanca de freno del motor (3) y tire con fuerza el cable de accionamiento de arranque (17). (fig. 14)
  ATENCIÓN: La cuchilla de corte también gira con la palanca de freno del motor suelta, tan pronto se tire del cable de accionamiento de arranque. Preste atención a que no se encuentre ninguna extremidad/ningún cuerpo extraño en la zona de peligro de la cuchilla de corte.
• Si el motor está en marcha, apriete la palanca de accionamiento (2) en el asidero (1) para embragar el accionamiento en la desbrozadora.
• Antes de comenzar con el desbroce, debe realizar este paso algunas veces para estar seguro de que todo funcione correctamente.

ADVERTENCIA

Cada vez que deba realizar cualquier trabajo de ajuste y/o reparación en su desbrozadora de césped, espere a que la cuchilla ya no gire más. Detenga el motor antes de cualquier trabajo de ajuste, mantenimiento y reparación y retire capuchón de la bujía de encendido.

¡Advertencia sobre el peligro de los conjuntos de cuchillas móviles!

Uso del engranaje:

• Freno del motor (3): Utilizar la palanca para apagar el motor. Si suelta la palanca, el motor y la cuchilla de corte se tienen de forma automática.
• Para desbrozar, tire de la palanca de accionamiento (2) en el asidero (1). Antes del desbroce verdadero, debe comprobar la palanca de arranque/parada en varias ocasiones. Asegúrese de que el cable de accionamiento esté fácilmente accesible.
• Palanca de accionamiento (2):
  Si la acciona, se conecta el embrague para el accionamiento de marcha y la desbrozadora de césped comienza a funcionar con el motor en marcha. Suerte la palanca de velocidad oportunamente para detener la desbrozadora de césped en marcha. Práctica que la arranque y la parada antes del primer desbroce hasta que esté familiarizado con el comportamiento en marcha.

Nota de advertencia: La cuchilla de corte gira si se arranca el motor.

Importante: Antes del arranque del motor, mueva el freno de motor varias veces para comprobar si el cable de parada también funciona correctamente.

Tome en cuenta: El motor está diseñado para la velocidad de corte de césped, para la salida de césped en el cesto colector y para un tiempo de vida prolongado del motor.

• Revise el nivel de aceite.
• Cierre la tapa del depósito y llene el depósito de gasolina (6) hasta el. Inferior de la boquilla de llenado del depósito, con aproximadamente 1,2 litro de gasolina. Para el llenado, utilice un embudo y un recipiente de medición. No llene en exceso el depósito.
• Utilice combustible fresco, limpio y sin plomo.
  Por ningún motivo, mezcle aceite con gasolina. Ad- quiere combustible en cantidades que se pueden consumir dentro del plazo de 30 días para garantizar la frescura del combustible.
  Tenga en cuenta: Utilice gasolina sin plomo normal con, como máximo, un 10 % de bioetanol.

ADVERTENCIA

Utilice siempre un bidón de gasolina de seguridad. No fume durante la carga gasolina. Elimine cualquier resto de aceite o gasolina, apague el motor antes de cargar gasolina y deje que el motor se enfríe durante algunos minutos.

Arranque del motor (Fig. 14)

• Asegúrese de que el cable de encendido esté conectado a la bujía de encendido.
• Colóquese detrás de la desbrozadora de césped de motor. Una mano presiona la palanca de freno del motor (3) hacia el asidero, la otra mano debe estar en el cable de accionamiento de arranque.
• Arrancar el motor con el cable de accionamiento de arranque (17). Para ello, retire el asa aproximadamente 10 a 15 cm (hasta que perciba una resistencia), posteriormente, tire fuertemente. Si el motor no arranca, tire de nuevo en el asa.
• Debido a la cubierta de seguridad sobre el motor, se puede presentar una ligera formación de humo cuando el equipo se utiliza por primera vez. Esto es un procedimiento normal.

Observe lo siguiente: Arranque más fácil a temperaturas más frías mediante el accionamiento de la tecla de inyección (20) Fig. 14. ¡Emplear solo con la máquina fría!

⚠️ ¡ATENCIÓN!

• No dejar retornar nunca el cable de accionamiento rápidamente.
• Atención: En caso de clima frío, puede ser necesario repetir el procedimiento de arranque varias veces.

Apagado del motor:

• Para apagar el motor, suelte la palanca de accionamiento (2), posteriormente, la palanca de freno del motor (3) y espere hasta que la cuchilla se detenga.
• Retire el capuchón de la bujía de encendido de esta última (10) para evitar un arranque inadvertido del motor.

- Revise el cable de accionamiento del freno del motor antes de un nuevo arranque. Compruebe si el cable de accionamiento está montado correctamente. Se debe cambiar un cable de parada doblado dañado.

Antes del desbroce

Indicaciones importantes:

• Vístase correctamente. Utilice calzado firme y no use sandalias o tenis.
• Revise la cuchilla de corte. Una cuchilla que está deformada o dañada de algún modo, se debe cambiar por una cuchilla original.
• Reposte el depósito de gasolina en espacios abiertos. Utilice un embudo de llenado y un recipiente de medición. Limpie la gasolina derramada.
• Lea y preste atención a las instrucciones de servicio y a las indicaciones referentes al motor y a los equipos complementarios. Asimismo, tenga a la mano las instrucciones para otros usuarios del equipo.
• Los gases de escape son peligrosos. Arranque el motor solo en espacios abiertos.
• Asegúrese de que todos los dispositivos de seguridad estén disponibles y que también funcionen correctamente.
• El equipo solo debe ser manejado por una persona que, a su vez, es apta para ello.
• El desbroce del césped húmedo puede ser peligroso. En lo posible, desbroce el césped en seco.
• Indique a otras personas y a los niños que se mantengan alejados de la desbrozadora.
• Nunca desbroce en condiciones de baja visibilidad.
• Levante los objetos sueltos en el entorno antes del desbroce del suelo.

Indicaciones para el desbroce correcto

△ ¡Atención! Nunca abra la tapa de salida cuando se vacía el dispositivo de atrape y el motor aún está en marcha. La cuchilla circulante puede ocasionar lesiones.

Coloque la tapa de salida y el cesto colector de césped siempre de forma cuidadosa. Durante la retirada, desconecte previamente el motor.

Se debe mantener permanentemente la distancia de seguridad indicada por el larguero guía entre la carcasa de la cuchilla y el usuario. Se debe tener especial cuidado durante el desbroce y las modificaciones en el sentido de marcha en declives y pendientes. Presta atención a un estado seguro, utilice calzado con suela rugosa y antideslizante, y porte pantalones largos. Desbroce siempre de forma transversal hacia la pendiente.

Por razones de seguridad, las pendientes con inclinaciones por encima de 15 grados, no se deben desbrozar con la desbrozadora de césped.

Tenga especial precaución durante los movimientos de retorno y al tirar de la desbrozadora de césped. ¡Peligro de tropiezo!

Cubierta del suelo

Con la cubierta del suelo, el material a cortar se fragmenta en la carcasa cerrada de la desbrozadora y se dispersa de nuevo sobre el césped. No es necesaria la recogida del césped ni la eliminación

⚠ ¡INDICACIÓN! La cubierta del suelo solo se permite en un césped relativamente corto.

Para utilizar la función de cubierta del suelo, cuelgue el cesto colector (16) y empuje el adaptador de la cubierta del suelo (Fig. 10-12 /Pos.19) hacia el orificio de salida y cierre la tapa de salida (15).

El desbroce

Se puede desbrozar ya sea con el cesto colector de césped montado (16) o de forma alternativa, con la salida lateral montada (8). Para utilizar la salida lateral, debe estar montado el adaptador de la cubierta (19) del suelo.

Cortar solamente con una cuchilla afilada y en óptimas condiciones para que el tallo de césped no se desfleque y el césped no se vuelva amarillo.

Para lograr un aspecto de corte limpio, en lo posible, conduzca la desbrozadora de césped en trayectos rectos. Para ello, estos trayectos se deben sobreponer algunos centímetros de modo que no queden franjas.

Mantenga limpio el lado inferior de la carcasa de la desbrozadora y retire obligatoriamente los depósitos de césped. Los depósitos dificultan el procedimiento de arranque, afectan la calidad del corte y la salida del césped. En las pendientes, el trayecto de corte se debe colocar de forma transversal hacia la pendiente. Se puede evitar un deslizamiento de la desbrozadora de césped mediante la inclinación. Seleccione la captura de corte, según la longitud real del césped. Realicé varias pasadas, de modo quede una pasada se recorte un máximo de 4 cm de césped.

Apague el motor antes de que se realice cualquier control de la cuchilla. Considere que la cuchilla aún continúa girando unos segundos tras el apagado del motor. No intente detener la cuchilla.

Comprueba regularmente que la cuchilla esté correctamente asegurada, en buen estado y bien afilada.

Afílela corre paralela si este no es el caso. En caso de que la cuchilla que se encuentre el movimiento golpee un objeto, detener la desbrozadora de césped y esperar hasta que la cuchilla se detenga por completo. Posteriormente, revise el estado de la cuchilla y el de su soporte. La cuchilla se debe cambiar en caso de que esté dañada.

Palanca de bloqueo (Fig. 25)

Hay dos opciones de ajuste para la rueda delantera, que se pueden seleccionar con la palanca (4).

• Si la palanca (4) de la empuñadura (6) está en la posición del símbolo el giro libre de la rueda delantera (15) está bloqueado. La rueda delantera solo corre recta.
• Si la palanca (4) en la empuñadura (6) está en la posición del símbolo, para rueda delantera (15) gira libremente. La rueda delantera se puede mover.

Indicaciones para el desbroce:

• Preste atención a los objetos sólidos. La desbrozadora de césped se puede dañar o podrían ocurrir lesiones.
• Un motor, un tubo de escape o un accionamiento calientes pueden ocasionar quemaduras. Por lo tanto, no los toque.
• Proceda cuidadosamente las pendientes o en terrenos escarpados.
• Nunca desbroce en condiciones visibilidad insuficientes.
• Revise la desbrozadora, la cuchilla y otras piezas, si los ha conducido hacia un cuerpo extraño o si el equipo vibra más de lo habitual.
• No realicé modificaciones de ajuste o reparaciones sin apagar previamente el motor. Retire la clavija del cable de encendido.
• Sobre o en las proximidades de una calle, presta atención al tráfico citadino. Mantenga la salida del césped lejos de la calle.
• Evite los puntos en los que las ruedas no agarren o el desbrozado sea inseguro. Antes de realizar un movimiento de retorno, asegúrese de que no haya ningún niño pequeño detrás de usted.
• En el césped espeso y alto, ajuste nivel de corte más alto y desbroce más lentamente. Antes de retirar el césped o cualquier otra obstrucción, apague el motor y suelte el cable de encendido.
• Nunca retire piezas que se utilicen para la seguridad.
• Nunca cargue gasolina si el motor está todavía caliente o en marcha.

Vaciado del cesto colector de césped

El cesto colector (16) dispone de un indicador del nivel de llenado (Fig. 17). Este se abre mediante la corriente de aire que produce el cortacésped durante el funcionamiento. Si se cierra la tapa (Fig. 17) durante el corte del césped, el cesto colector (16) está lleno y debe vaciarse. Para un funcionamiento impecable del indicador del nivel de llenado, los orificios debajo de la tapa deben estar siempre limpios y permeables. Tan pronto como queden restos de césped durante el desbroce, el cesto colector se debe vaciar.

ADVERTENCIA

Antes del retiro del cesto colector, apagar el motor y esperar al estado de parada de la herramienta de corte.

Para el retiro del cesto colector (16) con una mano, levantar la tapa de salida (15), con la otra mano, quitar el cesto colector (16) en el asa de transporte (Fig. 17). De acuerdo con el reglamento de seguridad, la tapa de salida (15) se cierra al suspender el cesto colector y tapa el orificio de salida trasero.

En caso de ahí queden suspendidos restos de césped, con el propósito de facilitar el arranque del motor, retirar la desbrozadora de césped aproximadamente 1 m.

No quite manualmente ni con los pies los restos del material de corte en la carcasa de la desbrozadora, sino con los medios auxiliares apropiados, p. ej., cepillos o escobas de mano.

Para garantizar una recogida adecuada, el interior del cesto colector (16) y, en particular, de la rejilla de ventilación se deben limpiar después del uso.

Colgar el cesto colector (16) solamente con el motor desconectado y la cuchilla de corte detenida.

Levantar la tapa de salida (15) con una mano y con la otra, sostener el cesto colector (16) en el asidero. (Fig. 9)

Tras el desbroce

• Permitir siempre que el motor se enfríe primero, antes de almacenar la desbrozadora de césped en un cuarto cerrado. Retire el césped, las hojas, la suciedad del aceite antes del almacenamiento. No almacene ningún otro objeto sobre la desbrozadora.
• Antes de un nuevo uso, revise todos los tornillos y las tuercas. Se deben apretar los tornillos sueltos.
• Vacíe el cesto colector de césped (16) antes de un nuevo uso.
• Afloje el capuchón de la bujía de encendido para evitar un uso indebido.
• Preste atención para que la desbrozadora no se almacene junto a una fuente de peligro. Escape de gas puede ocasionar explosiones.
• Solo se deben utilizar avisos originales o aquellas piezas autorizadas por el fabricante para las reparaciones (véase la dirección del certificado de garantía).
• En caso de no utilizar la desbrozadora durante un tiempo prolongado, vacíe el depósito de gasolina con una bomba de aspiración de gasolina.
• Aceite y realice el mantenimiento del equipo.

10. Limpieza

ADVERTENCIA!

Antes de realizar trabajos de limpieza, siempre apague el motor y retire el conector de la bujía de encendido.

Después de cada uso, la desbrozadora se debe limpiar a fondo. Particularmente, el lado inferior y el alojamiento de la cuchilla. Para ello, incline la desbrozadora de césped sobre el lado izquierdo y retire los restos de césped hoy limpie el equipo con agua como se describe a continuación.

• Extraer el inserto de la cubierta de suelo / quitar el saco colector de césped.
• Coloque la pieza de conexión de la manguera sobre la desbrozadora (w) y abra el grifo de agua. (Fig. 24)
• Arrancarla desbrozadora y apagarla aproximadamente después de 30 s. La barra portacuchilla rotatoria proyecta el agua en el lado inferior de la desbrozadora y, de este modo, la limpia.
• Cerrar el grifo de agua y retirar la pieza de conexión de la manguera.
• Limpiar el lado superior con un paño (no utilizar objetos afilados).

Indicación: Antes inclinar lateralmente la desbrozadora de césped, vacíe completamente el depósito de combustible con una bomba de aspiración de combustible. La desbrozadora de césped no se debe inclinar más de 90 grados. Lo más fácil es retirar la suciedad y el césped directamente después de desbrozar. Los restos de césped secos y la suciedad pueden ocasionar una alteración del funcionamiento de desbroce. Revise si el canal de salida de césped está libre de restos de césped y, en caso necesario, retírelos. Nunca limpie la desbrozadora con un chorro de agua o con un limpiador de alta presión. El motor debe permanecer seco.

Se prohíbe el uso de agentes limpiadores agresivos como limpiadores fríos o gasolina de lavado.

11. Transporte

Preparación de la desbrozadora de césped para el transporte (Fig. 22)

• Vacíe el depósito de gasolina con una bomba de aspiración de gasolina.
• Deje el motor en marcha hasta que se consuma el resto de la gasolina.
• Vacíe el aceite del motor caliente.
• Retire el capuchón de la bujía de encendido (10).

• Limpie las aletas del radiador del cilindro y la car-casa.

• Cuelgue el cable de alimentación de arranque (17) en el gancho. Afloje la palanca de sujeción rápida (5) y pliegue el estribo de empuje superior hacia abajo. Preste atención a que durante el pliegue no se doblen los cables de accionamiento.

• Con unas capas de cartón corrugado entre los estribos de empuje superior e inferior, y el motor a fin de evitar la fricción.
• Para impedir posibles daños o lesiones, hay que asegurar el aparato para que no vuelque durante el transporte en un vehículo.

12. Almacenamiento

Almacene el aparato y sus accesorios en un lugar oscuro, seco y sin riesgo de heladas, donde no esté al alcance de niños. El rango de temperatura de almacenamiento es de 5 a 30°C.

Conserve la herramienta en su embalaje original.

Cubra la herramienta para protegerla del polvo o de la humedad. Guarde las instrucciones de servicio junto con la herramienta.

• No conserve por ningún motivo la desbrozadora de césped con gasolina en el depósito dentro de un edificio, en el que posiblemente los vapores de la gasolina puedan entrar en contacto con llamas abiertas o chispas.
• Permita que el motor se enfríe antes de colocar la desbrozadora de césped en espacios cerrados.
• Para evitar el peligro de incendio, mantenga el motor, el tubo de escape y la zona del depósito de combustible libres de césped, hojas y de grasa derramada.

Preparación para el almacenamiento de la desbrozadora de césped

Nota de advertencia: No retire la gasolina en espacios cerrados, en las proximidades del fuego o al fumar. Los vapores de gas pueden ocasionar explosiones o fuego.

• Vacíe el depósito de gasolina con una bomba de aspiración de gasolina.
• Arranque el motor y déjelo en marcha hasta que el motor se consuma el resto de la gasolina.
• Realice un cambio de aceite al concluir cada temporada. Para ello, retire el aceite usado del motor caliente y llénelo con aceite nuevo.
• Retire la bujía de encendido del cabezal de la culata.
• Llene con una aceitera el cilindro con aproximadamente 20 ml de aceite.
• Tire lentamente del asa del arrancador de modo que el aceite proteja el interior del cilindro.
• Atornillar de nuevo la bujía de encendido.

• Limpie las aletas del radiador del cilindro y la car-casa.

• Limpie el equipo completo para proteger la pintura.

• Mantenga el equipo en un espacio en un lugar con buena ventilación.

13. Mantenimiento

• Inicial es necesaria la conservación regular y cuidadosa a fin de garantizar el nivel de seguridad y de no modificar el rendimiento del equipo.
• Cuide que todas las tuercas, pernos y tornillos estén bien apretados y que el equipo se encuentre en un estado seguro de trabajo.
• Revise regularmente el desgaste del dispositivo colector de césped y la pérdida de la funcionalidad. Limpies esto colector de césped regularmente con agua y déjelo secar bien.
• Limpies esto colector de césped regularmente con agua y déjelo secar bien.
• Por razones de seguridad, reemplace las piezas desgastadas o dañadas.
• En caso de almacenamiento más prolongado o de mantenimiento, vacíe el depósito de combustible. Esto se debe realizar en espacios abiertos con una bomba de aspiración de gasolina (que se puede adquirir en los mercados de materiales de construcción).

ADVERTENCIA

Nunca trabaje en las piezas conductoras de corriente de la unidad encendido con el motor en marcha ni las toque. Retire el capuchón de la bujía de encendido de esta última, antes de todos los trabajos de mantenimiento y cuidado. No realice nunca ningún trabajo en el equipo en marcha. Los trabajos que no se describen en estas instrucciones de servicio solo se deben realizar en un taller especializado autorizado.

Ejes de ruedas y bujes

- Se deben limpiar una vez por estación y engrasarse ligeramente.

Cuchilla

Por razones de seguridad, sólo permita que un taller autorizado afile, equilibre y monté sus cuchillas. Para lograr un resultado del trabajo óptimo, se recomienda revisar la cuchilla una vez al año.

Cambio de la cuchilla (Fig. 18)

Durante el cambio de la cuchilla de corte, solo se deben utilizar piezas de repuesto originales.

Utilice guantes durante el cambio de la cuchilla para evitar lesiones cortantes.

Nunca monte ninguna otra cuchilla.

• Vacíe el depósito de gasolina antes de retirar la hoja.
• Nunca retire el tornillo para reemplazar la hoja.

- Ajuste todo de nuevo como en la Fig. 18. Apriete el tornillo de forma correcta. La fuerza de torsión del apriete es de 45 Nm. Reemplace también el tornillo de la hoja cuando reemplace esta última.

Cuchillas dañadas

Si pese a todos los cuidados, la cuchilla entra en contacto con un obstáculo, apague de inmediato el motor y retire el capuchón de la bujía de encendido. Inclinar la desbrozadora lateralmente y revisar la cuchilla en busca de daños.

Se debe cambiar la cuchilla dañada o deformada. Nunca enderece una cuchilla deformada. No trabajar nunca con una cuchilla deformada o muy desgasta- da, esto ocasiona vibraciones y puede traer como consecuencia otros daños en la desbrozadora.

⚠️ ¡Atención! Existe riesgo de lesión durante el trabajo con una cuchilla dañada.

Reafilado de la cuchilla

Las secciones de la cuchilla se pueden reafilar con una lima. Para evitar un descentrado, el afilado solo se debe realizar en un taller especializado autorizado.

Control del nivel de aceite

⚠️ ¡Atención! No poner en marcha el motor sin o con muy poco aceite. Esto puede ocasionar graves daños al motor. Utilizar únicamente aceite de motor SAE 30

Control del nivel de aceite (fig. 18):

• Colocar la desbrozadora de césped sobre una superficie nivelada y recta.
• Destornillar la varilla del nivel de aceite (12) girando a la izquierda y limpie la varilla de medición. Introducir de nuevo la varilla de medición hasta el tope en la boquilla de llenado, sin atornillar.
• Retirar la varilla de medición y leer el nivel de aceite en posición horizontal. El nivel de aceite se debe encontrar entre el máximo y el mínimo de la varilla de medición de aceite (12).

Cambio de aceite (fig. 23)

• El cambio de aceite del motor deberá realizarse anualmente antes del comienzo de la estación con el motor a la temperatura de funcionamiento y con el motor desconectado.
• Utilizar únicamente aceite de motor (SAE 30).
• Vacíe el depósito de gasolina (con una bomba de aspiración de gasolina)
• Coloque una bandeja colectora de aceite plana (volumen mín. 1 litro) delante del cortacésped.
• Desatornille la varilla de nivel de aceite e incline cortacésped hasta que todo el aceite se haya drenado en la bandeja colectora.
• Luego llene el aceite de motor nuevo hasta la mar-

ca superior de la varilla de nivel de aceite (aprox. 0,4 l), no llene en exceso el dispositivo.
- ¡Atención! No enrosque la varilla de nivel de aceite para la comprobación del nivel de aceite, sino que la inserte solamente hasta la rosca.

El aceite usado debe eliminarse según las disposiciones vigentes.

Limpiar la correa (fig. 17, 19)

• Retire la cuchilla y el cáter del engranaje al extraer los tornillos.
• Limpie los elementos del engranaje y las correas trapezoidales una o dos veces al año con una escobilla o aire comprimido.
• Coloque de nuevo con tornillos el cárter del engranaje y la cuchilla.

Cuidado y ajuste de los cables de accionamiento

Aceitar con frecuencia los cables de accionamiento y revisar su suavidad.

Mantenimiento del filtro de aire (fig. 20)

Los filtros de aire contaminados reducen la potencia del motor debido a una menor alimentación de aire hacia el carburador. Por lo tanto, es indispensable realizar verificaciones regulares.

El filtro de aire se debe realizar cada 25 horas de servicio y, en caso necesario, se debe limpiar. En caso de aire con demasiado polvo, el filtro de aire se debe realizar más a menudo.

Separe la cubierta del filtro de aire y retire el filtro de esponja. Reemplace el filtro de aire para evitar la caída de objetos en la entrada de aire (fig. 20).

Atención: Nunca limpie los filtros de aire con gasolina o con disolventes inflamables. Nunca limpie los filtros de aire con aire comprimido o golpeándonos.

Mantenimiento de la bujía de encendido (fig. 21)

Revise la bujía de encendido sólo después de las primeras 10 horas de servicio en busca de contaminación y, en caso necesario, limpielas con un cepillo de alambre de cobre. Posteriormente, se le debe dar mantenimiento a la bujía de encendido cada 50 horas de servicio.

No retire el capuchón de la bujía de encendido mediante un movimiento giratorio. Retire la bujía de encendido (10) con una llave para bujías encendido.

Ajuste la separación a 0,75 mm (0,030") mediante el uso de una galga de espesores. Coloque de nuevo la bujía de encendido (10) presta atención a no apretarla demasiado.

Palanca de freno del motor (fig. 1)

El motor está equipado con un freno mecánico (3), que debe comprobarse de forma regular. Al soltar la palanca de freno, la cuchilla tiene que pararse en 7

segundos; si no fuera el caso, no debe utilizarse el aparato. Recurra a un distribuidor autorizado.

Asegúrese de que el aparato a lo largo de toda su vida útil esté en perfectas condiciones. Un mantenimiento incorrecto puede ocasionar lesiones que pongan en riesgo la vida.

Reparación

Tras la reparación o el mantenimiento, asegúrese de que todas las piezas de seguridad técnica estén colocadas y se encuentran en estado óptimo. Las piezas que conllevan peligros de lesión deben estar inaccesibles a otras personas y a los niños.

Atención: Según la ley de responsabilidad de los productos, no se asume ninguna responsabilidad por daños ocasionados por reparaciones no profesionales o por no utilizar piezas de repuesto originales.

Asigne a un servicio a clientes o a un profesional autorizado. Esto también es válido para las piezas de accesorios.

Tiempos de funcionamiento

Preste atención a las disposiciones legales para la regulación de los tiempos de funcionamiento de las desbrozadoras de césped, que pueden variar de manera local.

Indicación importante en caso de una reparación:

En caso de devolución del aparato para su reparación, tenga en cuenta que, por razones de seguridad, este debe enviarse al taller de servicio técnico sin aceite ni gasolina.

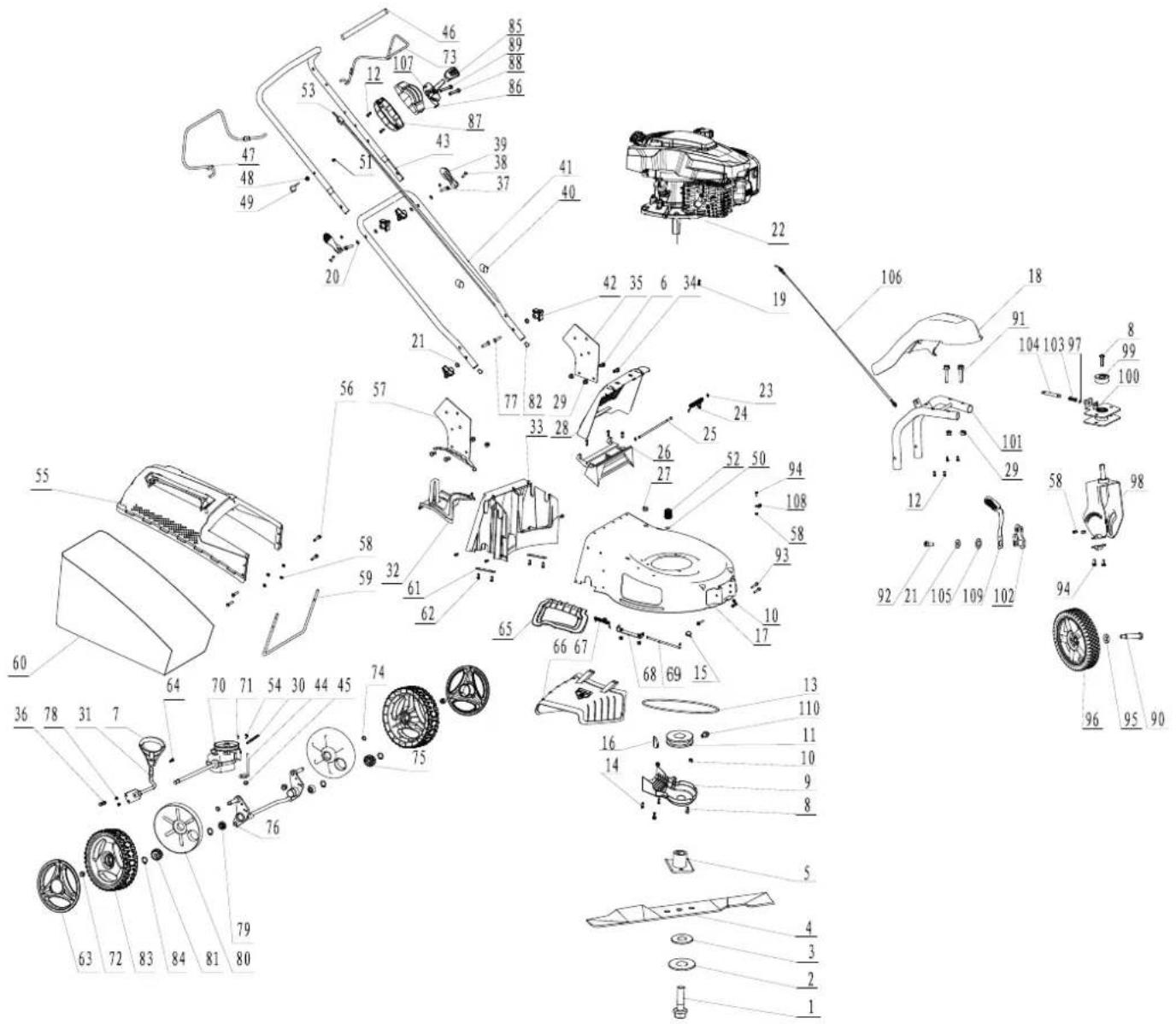

Pedido de piezas de repuesto

Al efectuar el pedido de piezas de repuesto, deben incluirse las siguientes indicaciones:

• Tipo de aparato
• Número de artículo del aparato

Piezas de recambio / accesorios

Cuchilla del cortacésped - Artículo n. °: 7911200628

Información de servicio

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Piezas de desgaste*: bujía de encendido, filtro de aire, filtro de gasolina, cuchilla, correas trapezoidales, batería

*¡no tiene por qué estar incluido en el volumen de entrega!

14. Eliminación y reciclaje

Notas sobre el embalaje

Los materiales de embalaje son reciclables. Deseche los embalajes de forma respetuosa con el medio ambiente.

En su ayuntamiento o administración municipal podrá obtener información sobre las distintas opciones de eliminación de un aparato fuera de uso.

Combustibles y aceites

• ¡Antes de desechar el aparato, se deben vaciar el depósito de combustible y el depósito de aceite del motor!
• ¡El combustible y el aceite de motor no deben tirarse a la basura ni a los desagües domésticos, sino que deben recogerse y eliminarse por separado!
• Los depósitos de aceite y combustible vacíos deben desecharse de forma respetuosa con el medio ambiente.

15. Subsanación de averías

Localización de fallos

La tabla muestra los posibles fallos, su posible causa y las posibilidades de subsanación. Si pese a ello no puede eliminar el problema, consulte a un especialista.

⚠️PRECAUCIÓN!

Desconecte primero el motor y retire el cable de encendido antes de realizar inspecciones o ajustes.

¡PRECAUCIÓN!

Si tras un ajuste o reparación del motor han transcurrido algunos minutos, piense que el tubo de escape y otras piezas están calientes. Por lo tanto, no las toque para evitar quemaduras.

Indicación importante en caso de una reparación:

En caso de devolución del aparato para su reparación, tenga en cuenta que, por razones de seguridad, este debe enviar-se al taller de servicio técnico sin aceite ni gasolina.

Avería Posible motivo Solución
Marcha inestable, alta vibra-ción del equipo	Tornillos sueltos Revisar los tornillos
	Fijación de la cuchilla suelta Revisar la	fijación de la cuchilla
	Cuchilla descentrada Reemplazar la	cuchilla
El motor no arranca	La palanca de freno del motor no está presionada	Presionar la palanca de freno del motor
	Bujía de encendido defectuosa Reemplazar la bujía de encendido
	Tanque de combustible vacío Llenar con combustible
	Combustible contaminado Vaciar el depósito de gasolina y llenado con combustible limpio
	En torno frío Presionar la tecla de inyección
	Motor defectuoso Contactar con un servicio de posventa autorizado
El motor marcha de forma inestable	Filtro de aire contaminado Limpiar el filtro de aire
	Bujía de encendido sucia Limpiar la bujía de encendido
El césped se torna amarillo y el corte es irregular	La cuchilla está desafilada	Afilar la cuchilla
	Altura de corte muy baja	Ajustar la altura correcta
La salida de césped no está limpia	Altura de corte demasiado baja	Ajustar la altura
	Cuchilla desgastada	Cambiar la cuchilla
	Cesto colector obstruido	Vaciar el cesto colector o destapar la obstrucción

A
