MANUAL DE USUARIO Shiraz 12 Duo Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 42

Instalación 45

Vista general del aparato 46

Puesta en marcha 47

Panel de control 49

Funcionamiento 49

Girar la puerta 50

Consejos para ahorrar energía 52

Limpieza y cuidado 53

Reparación de anomalías 54

Ficha técnica del producto 55

Indicaciones sobre la retirada del aparato 57

Fabricante e importador (Reino Unido) 57

DATOS TÉCNICOS

Número del artículo 10041361
Suministro eléctrico 220-240 V ~ 50 Hz

INDICACIONES DE SEGURIDAD

• Este aparato no está diseñado para ser manejado por personas (incluidos niños) con discapacidad física, sensorial o psíquica o con falta de experiencia y conocimientos, salvo bajo supervisión de una persona responsable o tras recibir instrucciones sobre cómo utilizar el aparato.
• Los niños deben estar bajo vigilancia para evitar que jueguen con el aparato.
• Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica no deberán emplear el aparato antes de haber sido instruidos por su tutor o supervisor sobre su funcionamiento y funciones, indicaciones de seguridad y riesgos asociados. No permita que los niños jueguen con el aparato. No permita que los niños realicen tareas de mantenimiento o limpieza si no se encuentran bajo supervisión.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o una persona con cualificación similar para evitar accidentes.
• Para evitar un posible accidente causado por la inestabilidad de la unidad, ésta debe fijarse de acuerdo con las instrucciones.
• Al colocar el aparato, procure no doblar o dañar el cable de alimentación.
• Asegúrese de que no hay varios enchufes o adaptadores de red en la parte posterior del aparato.
• Asegúrese de que las aberturas de ventilación de la carcasa del aparato o de la nevera empotrada no estén bloqueadas.
• No utilice dispositivos mecánicos u otros medios para acelerar el proceso de descongelación, salvo que estén expresamente recomendados por el fabricante.
• El circuito del refrigerante no debe estar dañado.
• No utilice aparatos eléctricos en los compartimentos de refrigeración de bebidas del aparato a menos que estén específicamente recomendados por el fabricante.
• No almacene sustancias explosivas en la unidad, como botes de spray con propelente inflamable.

• Este aparato no está indicado para uso comercial, sino doméstico o en entornos similares. Entre ellos se incluyen:

• En cocinas de personal de negocios, salas de reuniones y otras zonas comerciales

• En granjas, hoteles, moteles y otros establecimientos hoteleros
• En pensiones que ofrecen desayuno (Bed & Breakfast)
• En caterings y usos similares fuera del comercio minorista

- Los niños de 3 a 8 años pueden introducir y sacar alimentos del frigorífico.

Para evitar la contaminación de las bebidas, siga las siguientes instrucciones:

• Mantener la puerta abierta durante un período prolongado puede provocar un aumento signifi cativo de la temperatura en los compartimentos del aparato.
• Limpie regularmente las superfi cies que puedan estar en contacto con los alimentos. Limpie el drenaje de agua regularmente.
• Limpie los depósitos de agua (si los hay) si no se han utilizado durante 48 horas. Enjuague el sistema de agua conectado a un suministro de agua (si lo hay) si no se ha extraído agua durante 5 días.
• Si no va a utilizar el frigorífico durante un tiempo, apáguelo, deje que se descongele, límpielo y séquelo. Deje la puerta abierta para evitar la formación de moho en el aparato.

Nota: este aparato contiene el refrigerante isobutano (R600a), un gas natural que no es nocivo para el medioambiente, pero sí infl amable. Aunque es infl amable, no daña la capa de ozono ni aumenta el efecto invernadero. El uso de este refrigerante provoca un aumento de ruido del aparato.

Además del ruido del compresor, se puede escuchar el fl ujo de refrigerante. Esto es inevitable y no tiene ningún efecto negativo en el rendimiento del aparato. Tenga cuidado durante el transporte para evitar dañar el circuito de refrigerante. Las fugas de refrigerante pueden irritar los ojos.

ADVERTENCIA

Cuando utilice, repare o deseche el aparato, busque el símbolo de la izquierda situado en la parte posterior o en el compresor del aparato. Este símbolo advierte de posibles incendios. Hay sustancias infl amables en los conductos de refrigerante y en el compresor. Mantenga el aparato alejado de fuentes de fuego durante su uso, mantenimiento y eliminación.

Indicaciones específicas para un uso adecuado

• Este aparato está destinado únicamente al almacenamiento de vino.
• Este aparato no está destinado a ser utilizado como aparato empotrado a menos que se indique explícitamente en las instrucciones.
• Este aparato no es adecuado para congelar alimentos.
• Los estantes han sido preajustados para permitir un uso más eficiente de la energía.

Nota: se recomienda ajustar la temperatura a 12 °C. Si la temperatura es demasiado alta, el vino puede estropearse, si la temperatura es demasiado baja, se consumirá mucha electricidad.

Notas especiales sobre los estantes

• Los estantes han sido preajustados para permitir un uso más eficiente de la energía.
• Utilice únicamente los estantes proporcionados por el fabricante.
• No obstruya nunca los orificios de las baldas ni utilice otro tipo de baldas no homologadas por el fabricante, ya que pueden provocar una mala refrigeración o aumentar el consumo de energía.
• Le recomendamos que utilice los estantes como se indica para que la energía se utilice de la manera más eficiente posible.

Notas sobre temperatura ambiente

Instale este aparato en un lugar donde la temperatura ambiente corresponda a la clase climática indicada en la placa de características del aparato.

SN	Baja	Este frigorífico está diseñado para su uso a temperaturas ambiente de 10-32 °C.
N	Moderada	Este frigorífico está diseñado para su uso a temperaturas ambiente de 16-32 °C.
ST	Subtropical	Este frigorífico está diseñado para su uso a temperaturas ambiente de 16-38 °C.
T	Tropical	Este frigorífico está diseñado para su uso a temperaturas ambiente de 16 a 43 °C.

La temperatura ambiente afecta a la temperatura interna de la nevera para vinos. Para un funcionamiento óptimo de la nevera para vinos, se recomienda una temperatura ambiente de 23°C a 25°C.

INSTALACIÓN

Antes del primer uso

Deje reposar la unidad durante 24 horas antes de utilizarla por primera vez para que el refrigerante se disperse. Deje la puerta abierta durante este tiempo para que se disipe cualquier olor relacionado con la producción.

Nota: todos los modelos sin ventilación frontal o respiraderos frontales son unidades independientes no empotrables.

Lugar de instalación

El lugar donde se coloca el aparato debe:

• ser una buena base y estar bien ventilado.
• estar alejado de la luz solar directa y de las fuentes de calor.
• no estar demasiado húmedo, como baños o aseos.
• tener un suelo nivelado.
• tener una conexión eléctrica normalizada.
• tener una toma de corriente con protección contra subidas de tensión.
• estar lejos de microondas, ya que sus interferencias podrían tener un efecto negativo en el aparato.

Además, la temperatura ambiente de la sala no debe ser ni muy baja ni muy alta. El frío y el calor pueden tener un efecto negativo en la unidad, de modo que no se alcance la temperatura interior deseada.

Instalación

• Retire todo el material de embalaje de la nevera y sus alrededores.
• Coloque el frigorífico de forma que el enchufe sea accesible en todo momento. Desenchufe el cable de alimentación y coloque el aparato en su ubicación definitiva. Colóquelo de manera que el compresor no esté obstruido y no esté en contacto con otros objetos o paredes.
• Nivele los pequeños desniveles del suelo antes de llenar el aparato. Para ello, utilice los pies ajustables. Gire las patas traseras hasta el fondo y nivele la pendiente con las dos patas delanteras.

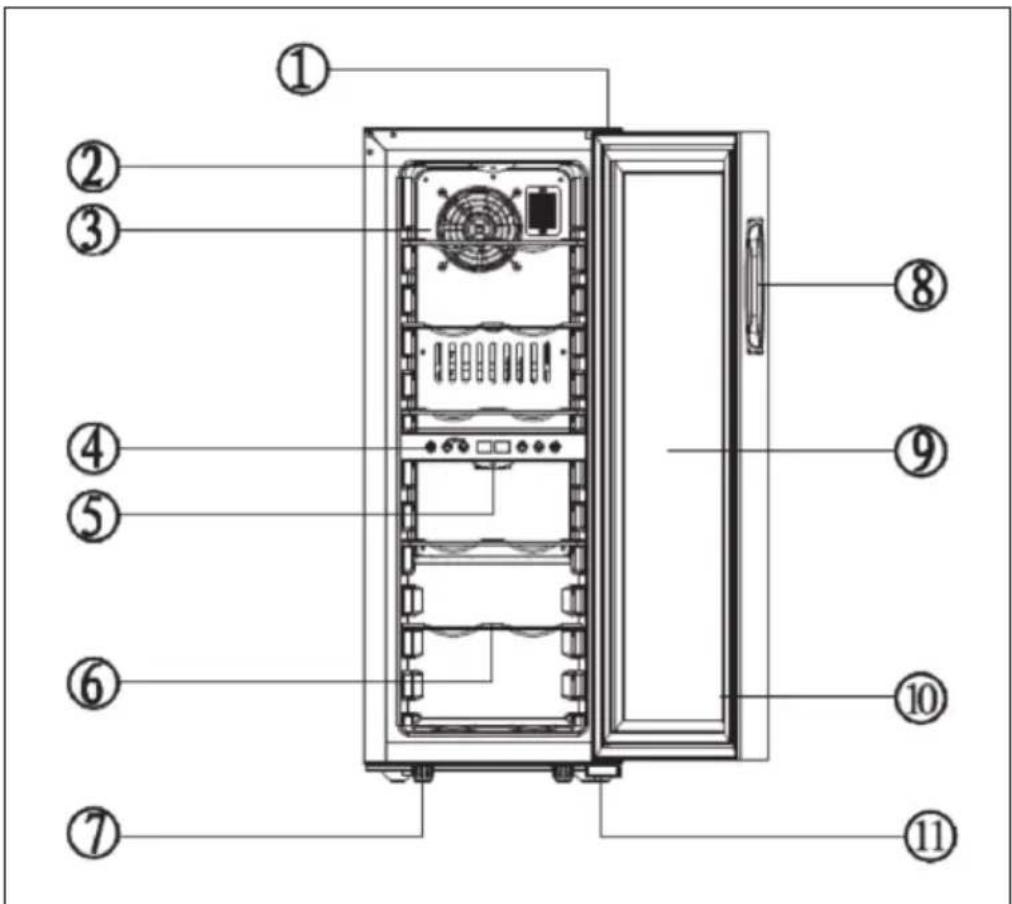

VISTA GENERAL DEL APARATO

1 Bisagra superior 7 Patas de altura regulable
2 Luz LED en la zona superior 8 Asa empotrada
3 Ventilador 9 Puerta
4 Panel de control 10 Junta de la puerta
5 Luz LED en la parte inferior 11 Bisagra inferior
6 Sistema de archivo

PUESTA EN MARCHA

Antes del primer uso

Retire todo el material del embalaje. Deje el aparato en posición vertical como mínimo 4 horas antes de conectarlo a la toma de corriente. De este modo se reduce la posibilidad de una avería por una manipulación inadecuada durante el transporte. Limpie las superficies interiores con agua tibia y un paño suave.

Antes del encendido

• Asegúrese de que el aparato sea instalado por una persona cualificada y siguiendo el manual de instrucciones.
• Espere cuatro horas tras posicionar el aparato para conectarlo a la red eléctrica. Así, el refrigerante podrá distribuirse completamente por todo el circuito.
• Limpie el exterior del aparato y los accesorios extraíbles antes del primer uso con una solución jabonosa y agua.
• Limpie el interior del aparato con una solución de bicarbonato y agua. Seque el interior del aparato y los accesorios después de limpiarlos.
• Cuando encienda el aparato por primera vez, puede emitir un olor extraño. Se trata de un fenómeno normal que desaparecerá en cuanto empiece a enfriarse.

Durante el primer uso

Nota: si utiliza el aparato por primera vez o después de un periodo de tiempo prolongado, puede ocurrir que exista una ligera variación de unos grados entre la temperatura que ha seleccionado y la que aparece en la pantalla. Se trata de un fenómeno normal. Cuando el aparato lleve unas horas encendido, la temperatura se ajustará.

• Si enciende el aparato por primera vez, el compresor se activa continuamente hasta que el aparato se haya enfriado.
• La puerta del aparato debe abrirse con la menor frecuencia posible durante la refrigeración.
• Si el aparato se ha apagado o desconectado de la toma de corriente, espere como mínimo 5 minutos antes de volver a enchufarlo o encenderlo.

Cómo llenar el aparato

• El aparato es ideal para almacenar botellas de vino correspondientes al tamaño y forma bordelesa, de 0,75 litros. También se pueden introducir botellas de mayor tamaño. No obstante, hay que tener en cuenta que la puerta del aparato pueda cerrarse correctamente.
• Antes de cerrar la puerta, asegúrese siempre de que no se quede bloqueada por una botella de vino.
• Si coloca varias botellas de vino simultáneamente en el aparato, necesitará tiempo hasta que se enfríen.
• El número de botellas que pueden introducirse dentro del aparato varía en función de su tamaño y su forma.
• La cantidad máxima de almacenamiento de botellas de vino toma como referencia las botellas bordelesas de 0,75 litros.

Recomendaciones de almacenamiento

Tipo de vino Temperatura	Celsius Temperatura Fahrenheit
Vino tinto 15 - 18 °C 58 - 65 °F
Vino blanco 9 - 14 °C 48 - 57 °F
Cava / champán 4 - 8 °C 39-47 °F

• Lo más importante al almacenar vino es que la temperatura de almacenamiento se mantenga estable en todo momento.
• Las vibraciones, oscilaciones de temperatura, radiación de luz y humedad son factores que contribuyen a echar a perder el vino. Un almacenamiento adecuado no solo conserva la calidad, sino que acentúa su aroma, sabor y complejidad con el paso del tiempo.
• El vino que se almacena a altas temperaturas madura más rápido. Los vinos que se almacenan a más de 18°C pierden aroma y sabor.
• Si el vino se almacena a temperaturas muy bajas, puede crear posos nocivos para la salud. Una humedad del 60 % - 70 % es ideal para evitar que el corcho se encoja.
• Cuando se haya abierto una botella, el vino entra en contacto con el aire. Por ello se recomienda colocar la botella en posición vertical para minimizar la superficie que quede en contacto con el aire.
• En cuanto se abra una botella, los vinos blancos deben consumirse a los 2 días y los tintos, en un máximo de 3 siempre que la botella se haya cerrado. Asegúrese de volver a cerrar la botella herméticamente.
• Los tapones especiales que mantienen frescos el vino y el champán pueden adquirirse en la mayoría de establecimiento especializados de vino.
• Si el vino blanco se almacena correctamente, puede conservarse hasta dos años. Los vinos tintos con mucho cuerpo pueden almacenarse hasta 10 años y los vinos de postre, hasta 20.

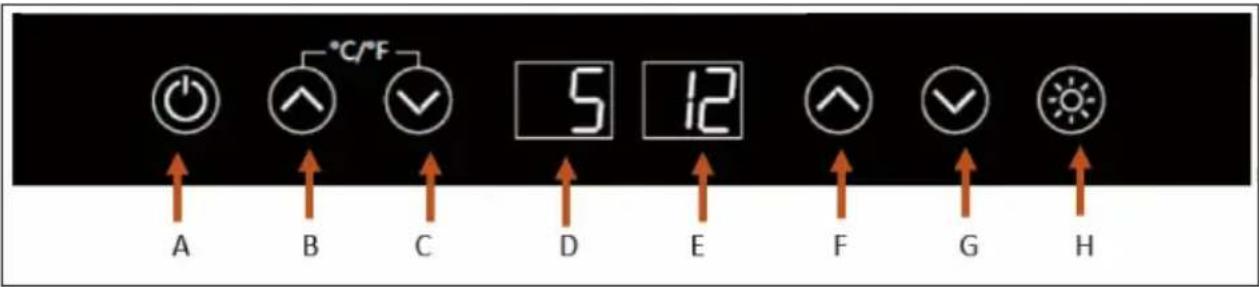

PANEL DE CONTROL

A B C D E F G H °C/°F 5 12

A Botón ENCENDIDO/APAGADO E		Visualización de la temperatura de la zona inferior
B Botón para aumentar la temperatura en la zona superior: hacia arriba	F	Botón para aumentar la temperatura en la zona inferior.
C Botón para disminuir la temperatura en la zona superior.	G	Botón para disminuir la temperatura de la zona inferior.
D Visualización de la temperatura de la zona superior	H Tecla encender/apagar luz

FUNCIONAMIENTO

El rango de temperatura ajustable de la zona superior es de 5-12 °C, el rango de temperatura ajustable de la zona inferior es de 12-18 °C.

• Pulse el botón POWER (A) durante 3 segundos para encender o apagar la unidad.
• Pulse el botón LUZpara encender o apagar la luz.
• Pulse las teclas de FLECHA (B) y (F) para aumentar la temperatura. La temperatura seleccionada aumenta 1°C con cada presión.
• Pulse las teclas de FLECHA (B) y (F) para disminuir la temperatura. La temperatura seleccionada disminuye 1°C con cada presión.
• Mantenga pulsados los botones (B) y (C) simultáneamente durante 3 segundos para cambiar entre Celsius y Fahrenheit.

Nota sobre la función de memoria: En caso de corte de corriente, el aparato guarda automáticamente la temperatura ajustada. Una vez restablecido el suministro eléctrico, la unidad funciona a la temperatura fijada antes del fallo de alimentación.

GIRAR LA PUERTA

La puerta de la unidad es reversible. En el momento de la compra, la puerta está equipada con una bisagra a la derecha, pero se puede girar a la izquierda siguiendo las siguientes instrucciones. Guarde el manual de instrucciones por si tiene que volver a girar la puerta.

ATENCIÓN

¡Peligro de lesiones! Pida ayuda a otra persona para evitar lesiones y evitar dañar la puerta.

1 Cierre la puerta

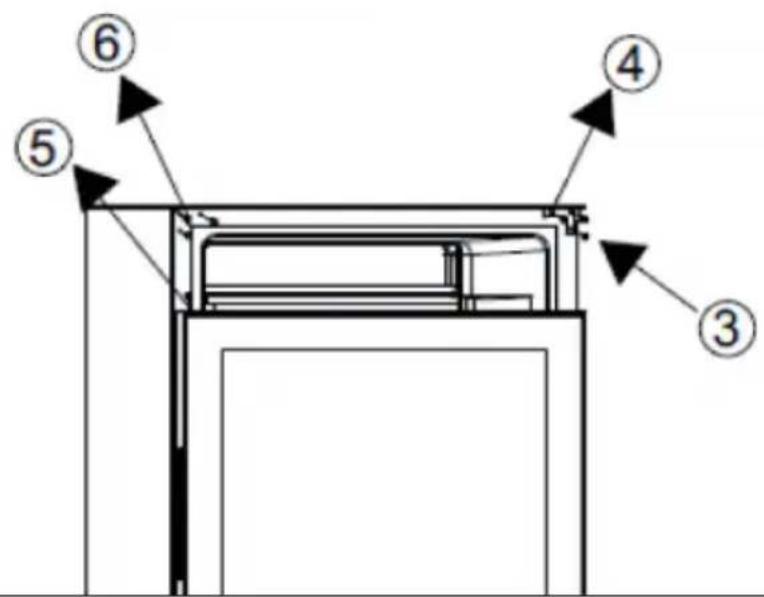

2	Afl oje los tornillos (1) y retire la bisagra inferior (2). Entonces, retire la puerta.
3 Retire los tornillos (3) y saque la bisagra superior derecha (4).
4	Retire la tapa del orificio de la bisagra (5) y retire la tapa del orificio de la bisagra superior izquierda (6).
5 Fije la bisagra superior izquierda (7).
6 A linee la La puerta con la clavija y fije la puerta.
7 Fije la bisagra inferior izquierda (7).
8	Cubra el orificio de la bisagra derecha (9). Cubra el orificio derecho de la puerta (10) con la tapa del orificio de la bisagra. Ahora la puerta está lista para ser montada en el otro lado.

CONSEJOS PARA AHORRAR ENERGÍA

- Los estantes han sido preajustados para permitir un uso más eficiente de la energía.

- Utilice únicamente los estantes proporcionados por el fabricante.

- No obstruya nunca los orificios de las baldas ni utilice otro tipo de baldas no homologadas por el fabricante, ya que pueden provocar una mala refrigeración o aumentar el consumo de energía.

- Le recomendamos que utilice los estantes como se indica para que la energía se utilice de la manera más eficiente posible.

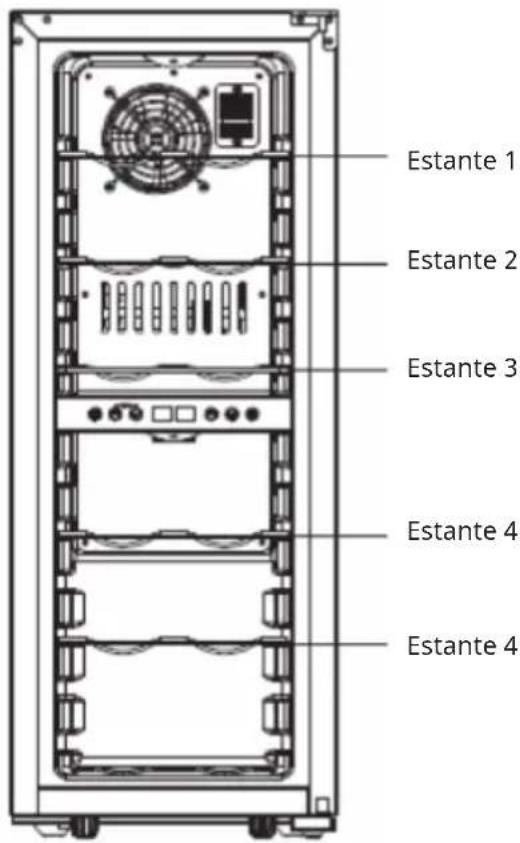

Nota: Esta unidad tiene un total de 3 estantes.

Estante 1 Estante 2 Estante 3 Estante 4 Estante 4

El termostato de la unidad es electrónico y permite ajustar la temperatura entre 5-12°C / 12-18°C. Para la conservación del vino, se recomienda ajustar el aparato a 12°C. Esta temperatura puede ajustarse en función del tipo de vino almacenado. Si se ajusta la temperatura por encima de los 12°C, se reducirá el consumo de energía de la unidad. Si la temperatura se ajusta a menos de 12°C, el consumo de energía de la unidad aumentará.

LIMPIEZA Y CUIDADO

Limpieza del aparato

• Primero, apague el aparato y desconecte el enchufe de la toma de corriente.
• Retire todo el contenido.
• Limpie el interior con un paño húmedo mojado en agua tibia con un poco de detergente.
• Asegúrese de que la junta de goma de la puerta esté limpia para que el aparato siga siendo eficiente.
• Limpie el exterior del aparato con un detergente suave.
• Seque el interior y el exterior con un paño suave.
• El polvo y cualquier otra cosa que obstruya las rejillas de ventilación reducirán el rendimiento de refrigeración del aparato. Si es necesario, aspire el conducto de evacuación de gases.

Apagado durante la ausencia

• Apague el aparato. A continuación, desconecte el enchufe de la toma de corriente.
• Retire todo el contenido.
• Limpie el filtro.
• Deje la tapa ligeramente puesta para evitar que se forme condensación, moho u olores.

Instalación en otro lugar

• En primer lugar, apague el aparato. Desconecte el enchufe.
• Retire todo el contenido.
• Asegure todos los elementos sueltos con cinta adhesiva.
  • Cierre las puertas con cinta adhesiva.

Consejos para ahorrar energía

La vinoteca debe colocarse en el lugar más fresco de la habitación, lejos de los aparatos que generan calor, de los tubos de calefacción y de la luz solar directa.

Asegúrese de que la puerta esté bien cerrada cuando el refrigerador de vinos esté encendido.

Instrucciones importantes para la sustitución del LED

No sustituya usted mismo la lámpara LED. Debe ser sustituido por el fabricante o su servicio de atención al cliente.

REPARACIÓN DE ANOMALÍAS

Problema Posible	causa y solución
El aparato no funciona.	No está enchufado.
	Está apagado.
	El fusible está apagado o fundido.
La unidad no está lo suficientemente fría.	Compruebe los ajustes de temperatura.
	El entorno requiere un ajuste más bajo.
	La puerta se ha abierto con demasiada frecuencia.
	La puerta no está bien cerrada.
	La junta no está bien ajustada.
La luz no funciona.	El aparato no está enchufado.
	El fusible está apagado o fundido.
	La bombilla está rota.
	El interruptor de la luz está en "off".
El aparato se enciende y se apaga con frecuencia.	La temperatura ambiente es más alta de lo habitual.
	Hay muchas botellas en el aparato.
	La puerta se ha abierto con demasiada frecuencia.
	La puerta no está bien cerrada.
	La temperatura no se ha configurado correctamente.
	La junta no está bien ajustada.
Vibraciones Compruebe que el aparato está nivelado.
El aparato hace mucho ruido.	El líquido refrigerante está circulando. Los ruidos que se producen por ello no son una avería, sino algo normal.
	Después de cada ciclo de enfriamiento, se escucha un sonido de gorgoteo porque todavía hay refrigerante en circulación.
	La contracción y la dilatación de las paredes internas pueden provocar grietas.
	La unidad no está nivelada.
La puerta no cierra correctamente.	La unidad no está nivelada.
	La puerta se ha puesto al revés y no se ha colocado correctamente.
	La junta o la imantación están dañadas.
	Las bandejas sobresalen demasiado.

FICHA TÉCNICA DEL PRODUCTO

Información de conformidad con el reglamento (UE) Núm. 2019/2016

Nombre o marca comercial del fabricante: Klarstein
Dirección del fabricante: Wallstraße 16, 10179 Berlín, Alemania.
Número de artículo:Instrucciones importantes para la sustitución del LED
Tipo de aparato de refrigeración:
Aparato de bajo nivel de ruido: no		Tipo de instalación: Independiente
Vinoteca: sí Otro aparato de			refrigeración:	no
Parámetros generales del producto:
Parámetro Valor Parámetro Valor
Medidas (mm)	Altura 719		Volumen total (en dm3 o l)	42Ancho 28
	Profundidad 562
IEE		171	Clase de eficiencia energética	G
Ruido acústico aéreo emitido (dB[A] re 1 pW)		38	Clase de ruido acústico aéreo emitido	C
Consumo energético anual (en kWh/a)		134 Clase climática:		templado, subtropical
Temperatura ambiente mínima (°C) adecuada para el aparato		16	Temperatura ambiente máxima (°C) adecuada para el aparato	38
Ajuste de invierno		no

Parámetros del compartimento:
Tipos de compartimento		Parámetros y valores del compartimento
		Volumen del compartimento (dm3o L)	Ajuste de temperatura recomendado para conservación optimizada de alimentos (°C).Estos ajustes no contradirán las condiciones de conservación contempladas en el anexo IV, cuadro 3	Capacidad de congelación (kg/24 h)	Tipo de descongelación (descongelación automática = A, descongelación manual = M)
Compartimento de despensa	no	----
Compartimento para vinos	sí	42,0 12 - A
Compartimento de bodega	no	----
Compartimento para alimentos frescos	no ----
Compartimento helador no	----
Compartimento 0 estrellas/compartimento de fabricación de hielo	no	----
Compartimento de 1 estrella	no	----
Compartimento de 2 estrellas	no	----
Compartimento de 3 estrellas	no	----
Compartimento de 4 estrellas	no	----
Sección de 2 estrellas no ----
Compartimento con temperatura variable	----
Para vinotecas
Número de botellas de vino estándar 12
Parámetros de las fuentes de luz:
Tipo de fuente luminosa -
Clase de eficiencia energética -
Duración mínima de la garantía ofrecida por el fabricante: 24 meses
Información adicional:
Enlace al sitio web del fabricante, en el que se encuentra la información contemplada en el punto 4, letra a), del anexo del Reglamento (UE) 2019/2019 de la Comisión: www.klarstein.es

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Gran Bretaña:
