Tipo de producto	Tubería compuesta PEX-Aluminio-PEX
Marca	Vevor
Modelo	P49-1-100
Diámetro exterior	16 mm
Espesor total	2 mm
Longitud	100 metros
Color	Blanco
Material	Polietileno reticulado (PEX), aluminio, PEX
Presión máxima de servicio	1,0 MPa (10 bar)
Temperatura máxima de funcionamiento	95 °C
Vida útil estimada	Más de 50 años a 20 °C y 1,0 MPa
Coeficiente de dilatación térmica	2,5 × 10⁻⁵ m/mK
Conductividad térmica	0,45 W/mK
Resistencia a la presión	10 kg (equivalente a 10 bar)
Accesorios incluidos	1 herramienta de abocardado, 10 pinzas
Uso recomendado	Fontanería, calefacción por suelo radiante, agua caliente sanitaria
Instalación	Curvado en frío sin recuperación, corte con cortatubos
Resistencia a la congelación	Instalación posible hasta -40 °C sin daños
Protección antioxidante	Capa de aluminio antipermeación de oxígeno
Superficie interior	Lisa, antiincrustante, baja resistencia a los fluidos
Conformidad	Conforme a los requisitos de los sistemas de agua caliente
Grado de reticulación	Estable y uniforme

Preguntas frecuentes - P49-1-100 Vevor

¿Cómo cortar la tubería compuesta Vevor P49-1-100 ?

Utilice un cortatubos especial para tubería compuesta. Un corte limpio garantiza una buena conexión. El cortatubos no está incluido en este modelo, pero puede adquirirse por separado.

¿Cuál es la presión máxima soportada ?

La presión máxima de servicio es de 1,0 MPa (es decir, 10 bar). La tubería resiste una presión de 10 kg para un uso continuo.

¿Cuál es la temperatura máxima del agua ?

La tubería puede soportar una temperatura de agua de hasta 95 °C de forma continua. El punto de reblandecimiento Vicat es de 131,5 °C.

¿Se puede usar la tubería para calefacción por suelo radiante ?

Sí, gracias a su alta conductividad térmica (0,45 W/mK) y resistencia a la presión, es perfectamente adecuada para sistemas de calefacción por suelo radiante.

¿Cómo doblar la tubería sin romperla ?

La tubería se dobla en frío sin recuperación. Basta con curvarla a mano o con un curvador. No es necesario calentarla.

¿Qué accesorios vienen incluidos en el embalaje ?

El embalaje contiene 1 herramienta de abocardado y 10 pinzas para las conexiones. El cortatubos no se incluye en este modelo.

¿Cuál es la vida útil de esta tubería ?

La vida útil se estima en más de 50 años a 20 °C y bajo presión de 1,0 MPa. En condiciones normales, puede superar los 100 años.

¿Se puede usar esta tubería en exteriores ?

Sí, la tubería resiste la congelación hasta -40 °C y los rayos UV gracias a la capa de aluminio. Sin embargo, se recomienda protegerla de la luz solar directa para prolongar su vida útil.

¿Cómo conectar la tubería a los accesorios ?

Utilice conectores de compresión o deslizantes. Después de cortar y abocardar el extremo con la herramienta suministrada, inserte el conector y apriete la pinza con unos alicates adecuados.

¿Resiste la tubería la congelación ?

Sí, se puede instalar y usar sin daños a temperaturas de hasta -40 °C. La estructura multicapa evita la dilatación excesiva debida a la congelación.

MANUAL DE USUARIO P49-1-100 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

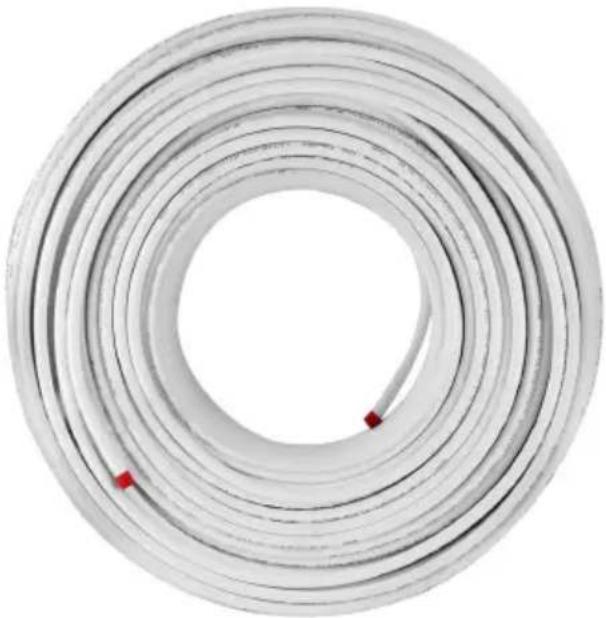

TUBO COMPUESTO DE ALUMINIO-PLÁSTICO PEX-AL-PEX

MODELO: P49-1 _ XP49-3- _ X

X es 25/50/100/200/500

TUBO COMPUESTO DE ALUMINIO-PLÁSTICO

PEX-AL-PEX

MODELO: P49-1 _ XP49-3- _ X

Modelo		P49-1-25	P49-1-100	P49-1-200	P49-1-300	P49-3-50
TUBO COMPU ESTO		PC 1	PC 1	PC 1	PC 1	PC 1
herramienta de redonde o		PC 1	PC 1	PC 1	PC 1	PC 1
Cortador de tubos		0 piezas	0 piezas	PC 1	PC 1	0 piezas
Abrazaderas		0 piezas	10 piezas	20 piezas	30 piezas	10 piezas

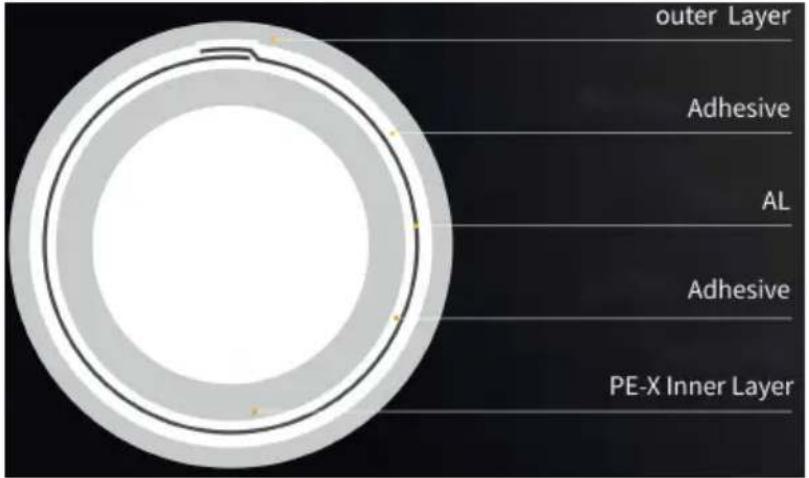

Sección estructural del quinto piso.

◎Larga vida útil: bajo una temperatura de trabajo de 70 °C y una presión de trabajo de 1,0 MPa, la vida útil continua a largo plazo es de m años; la vida útil a temperatura normal de 20 °C es de más de 10

◎El grado de reticulación es estable y uniforme: el grado de reticula es estable, los diámetros interior y exterior de las tuberías están unif y el espesor de la pared es uniforme en las direcciones longitudinal transversal;

◎ Resistencia a la presión de alta resistencia: puede soportar una temperatura del agua de 85 ° durante mucho tiempo, debido a que contiene soldadura a tope láser sin costuras y una capa de aluminio proceso de soldadura por solape, puede soportar un rango de presión 10 kg;

©Buena conductividad térmica: el coeficiente de conductividad térmica 0,45 w/mk, 1,5 \~ 2 veces el coeficiente de la tubería de polietileno

reticulado, que es más propicio para la transferencia de calor entre la tubería y el piso, y el sistema de calefacción tiene mayor eficiencia térmica;

©La instalación es más rápida que el doblado sin rebote: con las características de fácil doblado sin retorno, la colocación de la bobina construcción, el posicionamiento y la fijación de la tubería son muy fa la eficiencia del trabajo se puede mejorar considerablemente;

◎ El coeficiente de expansión térmica es pequeño: el coeficiente de expansión térmica es 2,5×10-5 m/mk, para evitar una gran expansión contracción causada por la ruptura del suelo o daños al sistema de tuberías;

©La seguridad del sistema de protección de oxígeno: el tubo de alun en la capa intermedia puede aislar completamente la permeación de oxígeno, prevenir la corrosión por oxidación de los componentes propensos a la corrosión y garantizar el funcionamiento normal y la útil del sistema durante mucho tiempo;

◎ Pared interior lisa de la tubería sin incrustaciones: diseño aerodina baja resistencia al fluido, bajo ruido de flujo, reduce la incrustación p evitar obstrucciones;

◎Buena resistencia al calor: el punto de reblandecimiento Vicat es de 131,5 °C, la temperatura máxima de trabajo de hasta 95 °C, cumple plenamente con el código de drenaje y suministro de agua de edificio el uso de los requisitos del sistema de agua caliente;

◎ No se dañe con temperaturas frías: en invierno, las condiciones de temperatura de -40 °C pueden ser una construcción normal, fácil de sin daños, el termofusible y la conexión mecánica son convenientes y simples;

INSTRUCTIONS FOR USE

Fácil instalación

El tubo de aluminio y plástico se puede cortar con un cortatubos es otras herramientas de corte, sin necesidad de alambre, y se puede c sin rebotar. La operación de doblado de tuberías es simple y la con de tuberías es conveniente.
