Produkttyp	Verbundrohr PEX-Aluminium-PEX
Marke	Vevor
Modell	P49-1-100
Außendurchmesser	16 mm
Gesamtdicke	2 mm
Länge	100 Meter
Farbe	Weiß
Material	Vernetztes Polyethylen (PEX), Aluminium, PEX
Maximaler Betriebsdruck	1,0 MPa (10 bar)
Maximale Betriebstemperatur	95 °C
Geschätzte Lebensdauer	Über 50 Jahre bei 20 °C und 1,0 MPa
Wärmeausdehnungskoeffizient	2,5 × 10⁻⁵ m/mK
Wärmeleitfähigkeit	0,45 W/mK
Druckfestigkeit	10 kg (entspricht 10 bar)
Enthaltenes Zubehör	1 Rundungswerkzeug, 10 Klemmen
Empfohlene Verwendung	Sanitärinstallation, Fußbodenheizung, Warmwasser
Installation	Kaltbiegen ohne Rückfederung, Schneiden mit Rohrschneider
Frostbeständigkeit	Installation bis -40 °C ohne Beschädigung möglich
Antioxidationsschutz	Aluminiumschicht mit Sauerstoffsperre
Innenfläche	Glatt, kalkabweisend, geringer Strömungswiderstand
Konformität	Erfüllt die Anforderungen von Warmwassersystemen
Vernetzungsgrad	Stabil und gleichmäßig

Häufig gestellte Fragen - P49-1-100 Vevor

Wie schneidet man das Verbundrohr Vevor P49-1-100?

Verwenden Sie einen speziellen Rohrschneider für Verbundrohre. Ein sauberer Schnitt gewährleistet eine gute Verbindung. Der Rohrschneider ist bei diesem Modell nicht enthalten, kann aber separat erworben werden.

Was ist der maximal unterstützte Druck?

Der maximale Betriebsdruck beträgt 1,0 MPa (entspricht 10 bar). Das Rohr widersteht einem Druck von 10 kg für den Dauerbetrieb.

Was ist die maximale Wassertemperatur?

Das Rohr kann kontinuierlich Wassertemperaturen bis 95 °C standhalten. Die Vicat-Erweichungstemperatur beträgt 131,5 °C.

Kann das Rohr für Fußbodenheizung verwendet werden?

Ja, dank seiner hohen Wärmeleitfähigkeit (0,45 W/mK) und Druckbeständigkeit eignet es sich hervorragend für Fußbodenheizungssysteme.

Wie biegt man das Rohr, ohne es zu brechen?

Das Rohr lässt sich kalt biegen ohne Rückfederung. Es genügt, es von Hand oder mit einem Bieger zu biegen. Keine Erwärmung erforderlich.

Welches Zubehör ist im Lieferumfang enthalten?

Die Verpackung enthält 1 Rundungswerkzeug und 10 Klemmen für die Verbindungen. Der Rohrschneider ist bei diesem Modell nicht enthalten.

Wie lange ist die Lebensdauer dieses Rohrs?

Die Lebensdauer wird auf über 50 Jahre bei 20 °C und einem Druck von 1,0 MPa geschätzt. Unter normalen Bedingungen kann sie 100 Jahre überschreiten.

Kann dieses Rohr im Außenbereich verwendet werden?

Ja, das Rohr ist frostbeständig bis -40 °C und UV-beständig dank der Aluminiumschicht. Es wird jedoch empfohlen, es vor direkter Sonneneinstrahlung zu schützen, um die Lebensdauer zu verlängern.

Wie verbindet man das Rohr mit den Anschlüssen?

Verwenden Sie Press- oder Schiebeverbindungen. Nachdem Sie das Ende mit dem mitgelieferten Werkzeug geschnitten und gerundet haben, setzen Sie die Verbindung ein und ziehen Sie die Klemme mit einer geeigneten Zange fest.

Ist das Rohr frostbeständig?

Ja, es kann ohne Beschädigung bei Temperaturen bis zu -40 °C installiert und verwendet werden. Die mehrschichtige Struktur verhindert übermäßige Ausdehnung durch Frost.

BEDIENUNGSANLEITUNG P49-1-100 Vevor

Linkenheim-Hochstetten, Germany

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Germany

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support

PEX-AL-PEX ALUMINIUM-KUNSTSTOFF- VERBUNDROHR

MODELL: P49-1 _ X , P49-3- X

X ist 25/50/100/200/500

Modell		P49-1-25	P49-1-100	P49-1-200	P49-1-300	P49-3-50
VERBUNDROHR		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück
Rundungswerkzeug		1 Stück	1 Stück	1 Stück	1 Stück	1 Stück
Rohrschneider		0Stk	0Stk	1 Stück	1 Stück	0Stk
Klemmen		0Stk	10 Stück	20 Stück	30 Stück	10 Stück

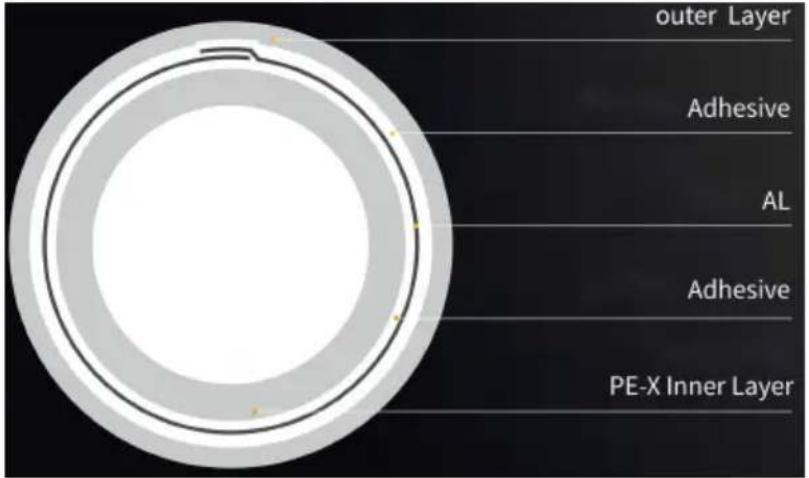

Strukturabschnitt im fünften Stock

©Lange Lebensdauer: Bei einer Arbeitstemperatur von 70 °C und eine Arbeitsdruck von 1,0 MPa beträgt die langfristige Dauerlebensdauer me als 50 Jahre; Die Lebensdauer bei normaler Temperatur und 20 °C k mehr als 100 Jahre.

© Der Vernetzungsgrad ist stabil und gleichmäßig: Der Vernetzungsgrad ist stabil, die Innen- und Außendurchmesser der Rohre sind einheitlich die Wandstärke ist in Längs- und Querrichtung gleichmäßig;

© Hochfeste Druckbeständigkeit: Es hält einer Wassertemperatur von 85 lange stand, da es ein nahtloses Laserstumpfschweißen und eine Aluminiumschicht im Überlappschweißverfahren enthält und einem Druckbereich von 10 kg standhält.

© Gute Wärmeleitfähigkeit: Der Wärmeleitfähigkeitskoeffizient beträgt 0,45 W/mK, das 1,5- bis 2-fache des Koeffizienten von vernetzten Polyethylenrohren, was die Wärmeübertragung zwischen Rohr und Bode

und das Heizsystem begünstigt höherer thermischer Wirkungsgrad;

©Die Installation ist schneller als das Biegen ohne Rückfederung: Mit Eigenschaften des einfachen Biegens ohne Rückfederung sind das Verlegen der Spule in der Konstruktion, die Rohrpositionierung und -befestigung sehr einfach, die Arbeitseffizienz kann erheblich verbessert werden;

© Der Wärmeausdehnungskoeffizient ist klein: Der Wärmeausdehnungskoeffizient beträgt 2,5×10-5 m/mk, um große Ausdehnungen oder Kontraktionen durch Bodenbrüche oder Rohrsystemschäden zu vermeiden;

©Die Sicherheit des Sauerstoffschutzsystems: Das Aluminiumrohr in der mittleren Schicht kann die Sauerstoffpermeation vollständig isolieren, die Oxidationskorrosion der korrosionsanfälligen Komponenten verhindern und den normalen Betrieb und die Lebensdauer des Systems über ein langen Zeitraum gewährleisten;

© Glatte Rohrinnenwand ohne Ablagerungen: stromlinienförmiges Design, geringer Flüssigkeitswiderstand, geringe Strömungsgeräusche, Reduzierung von Ablagerungen zur Vermeidung von Verstopfungen;

© Gute Hitzebeständigkeit: Der Vicat-Erweichungspunkt beträgt 131,5°C, die maximale Arbeitstemperatur bis zu 95°C, erfüllt vollständig die Gebäudewasserversorgungs- und Entwässerungsvorschriften für die Verwendung von Warmwassersystemen.

© Keine Beschädigung bei kalten Temperaturen: Im Winter können niedrige Temperaturen von bis zu 40 °C normal konstruiert werden, le zu biegen ohne Beschädigung, Heißschmelzen und mechanische Verbindung sind bequem und einfach;

INSTRUCTIONS FOR USE

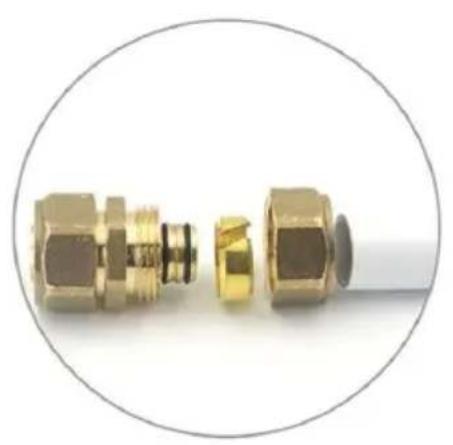

Einfache Installation

Das Aluminium-Kunststoff-Rohr kann mit einem speziellen Rohrschneider oder anderen Schneidwerkzeugen ohne Draht geschnitten und ohne Rückprall gebogen werden. Der Rohrbiegevorgang ist einfach und der Rohrleitungsanschluss bequem.

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importiert nach AUS: SIHAO PTY LTD . 1 ROKEVA STREETEASTWOOD N 2122 Australien

In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

UK

REP

EC

REP

Technisch Support- und E-Garantiezertifikat

In China hergestellt
