XRGZ166 - Kit de reparación de roscas Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Kit de reparación de roscas métricas
Modelo	XRGZ166
Marca	Vevor
Número total de piezas	166
Tamaños de machos incluidos	M5 x 0,8 ; M6 x 1,0 ; M8 x 1,25 ; M10 x 1,5 ; M12 x 1,75
Inserts roscados suministrados	M5 (35 piezas), M6 (35 piezas), M8 (35 piezas), M10 (28 piezas), M12 (12 piezas)
Herramientas incluidas	5 machos, 5 herramientas de instalación, 5 herramientas de rotura de espiga, 5 brocas helicoidales, 1 llave hexagonal, 1 estuche de almacenamiento
Material de los inserts	Acero inoxidable (estimación)
Uso previsto	Reparación de roscas dañadas en agujeros metálicos (acero, aluminio, etc.)
Precauciones de seguridad	No utilizar herramientas dañadas; mantener las herramientas limpias; usar ropa adecuada; no usar bajo influencia
Procedimiento de uso	Perforar el agujero, roscar con el macho V-COIL, insertar el inserto, romper la espiga
Rango de temperatura de almacenamiento	Evitar la exposición prolongada al sol para evitar el envejecimiento
Asistencia técnica	www.vevor.com/support
Fabricante	Shanghaimuxinmuyeyouxiangongsi, Shanghái, China
Importador (UE)	E-CrossStu GmbH, Fráncfort, Alemania
Importador (Reino Unido)	YH CONSULTING LIMITED

Preguntas frecuentes - XRGZ166 Vevor

¿Cómo usar el kit de reparación de roscas Vevor XRGZ166?

Siga estos pasos: 1) Limpie la rosca dañada con el taladro y la broca adecuados. 2) Verifique la correspondencia de la rosca y el paso. 3) Roscar el agujero usando el macho V-COIL con aceite de corte. 4) Coloque el inserto en la herramienta de instalación y atornille hasta media vuelta debajo de la superficie. 5) Retire la espiga con la herramienta de rotura o unos alicates.

¿Qué tamaños de roscas puede reparar este kit?

El kit XRGZ166 permite reparar roscas métricas de M5 (0,8 mm de paso), M6 (1,0), M8 (1,25), M10 (1,5) y M12 (1,75).

¿Cuántos inserts roscados se incluyen?

El contenido es: 35 inserts M5, 35 M6, 35 M8, 28 M10 y 12 M12, para un total de 145 inserts métricos.

¿Qué herramientas se suministran con el kit?

El kit incluye 5 machos, 5 herramientas de instalación, 5 herramientas de rotura de espiga, 5 brocas helicoidales (5,2 mm, 6,3 mm, 8,3 mm, 10,5 mm, 12,5 mm), una llave hexagonal y un estuche de almacenamiento.

¿Puedo usar este kit para reparar una rosca de bujía?

Sí, siempre que utilice el macho especial para bujía (no incluido en este kit). No es necesario perforar previamente con ese macho específico.

¿Cuáles son las precauciones de seguridad a seguir?

No utilizar herramientas dañadas; mantener las herramientas limpias y en buen estado; usar ropa ajustada; atar el cabello largo; no usar bajo la influencia del alcohol o drogas; si el vehículo está elevado, usar soportes y calzos.

¿Cómo mantener las herramientas del kit?

Limpie las herramientas después de cada uso con un paño seco. Aplique una ligera capa de aceite para evitar la corrosión. Guárdelas en el estuche suministrado, alejado de la humedad y la luz solar directa.

¿Se puede usar este kit en materiales distintos al acero?

Sí, es adecuado para aluminio, hierro fundido, bronce y otros metales no ferrosos. Adapte la velocidad de perforación y el aceite de corte según el material.

¿Qué hacer si un inserto no se atornilla correctamente?

Verifique que la rosca tallada corresponda al tamaño del inserto. Asegúrese de que el inserto esté bien colocado en la herramienta de instalación y que la espiga esté centrada en la ranura. No fuerce en sentido inverso para evitar romper la espiga.

¿Dónde obtener piezas de repuesto para este kit?

Contacte al servicio al cliente de Vevor a través de www.vevor.com/support. Puede que haya inserts y herramientas adicionales disponibles según la región.

MANUAL DE USUARIO XRGZ166 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Kit de reparación de roscas

Muchas gracias por elegir este kit de reparación de roscas.

- Lea todas las instrucciones antes de usarlo. La información le ayudará a conseguir los mejores resultados posibles.

Los productos incluidos en este catálogo pueden tener un color diferente al del artículo real.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA:

Garantizar la salud y la seguridad, las autoridades locales y las prácticas generales del taller.

Se respetan las normas al utilizar herramientas.

* NO utilice herramientas si están dañadas. * Mantenga las herramientas en buenas y limpias condiciones para un rendimiento mejor y más seguro. * Si el vehículo en el que se va a trabajar está elevado, asegúrese de que esté adecuadamente apoyado con caballetes o rampas y calzos. * Llevar ropa adecuada para evitar enganchones. No use joyas sueltas ni recojas el cabello largo. * Cuente todas las herramientas y piezas que se utilizan. * Si trabaja fuera del vehículo, asegúrese de que el lugar de trabajo sea estable. * No utilice estas herramientas si está cansado o bajo la influencia del alcohol, drogas o medicamentos intoxicantes.

MODELO Y PARÁMETROS

XRGZ166: Métrico, contiene 166 piezas. Kit de reparación de roscas

Grifo de tornillo de 5 piezas (M5 x 0,8, M6 x 1,0, M8 x 1,25, M10 x 1,5, M12 x 1,75)

5 herramientas de instalación.

5 uds. Herramienta de pasador de rotura. 5 piezas de broca helicoidal (5,2 mm, 6,3 mm, 8,3 mm, 10,5 mm, 12,5 mm). 1 llave hexagonal. 1 estuche de almacenamiento. 145 insertos de rosca de alambre (métrico): 35 piezas M5 x 0,8 x 6,7 mm, 35 piezas M6 x 1,0 x 8,0 mm, 35 piezas M8 x 1,25 x 10,8 mm, 28 piezas M10 x 1,5 x 13,5 mm, 12 piezas M12 x 1,75 x 16,3 mm.

XRYZ131: SAE (pulgadas), UNC, contiene 131 piezas. Kit de reparación de roscas. Grifo de tornillo de 5 piezas (1/4"-20, 5/16"-18, 3/8"-16, 7/16"-13). 5 herramientas de instalación. 5 uds. Herramienta de pasador de rotura. 5 brocas helicoidales (pulgadas: 17/64, 21/64, 25/64, 29/64, 17/32). 1 llave hexagonal. 1 ud. Estuche de almacenamiento. 1 insertos de rosca de alambre de 10 piezas en pulgadas: 25 piezas 1/4"-20 25 piezas 5/16"-18 25 piezas 3/8"-16 25 piezas 7/16"-14 10 piezas 1/2"-13

XRGY338 contiene todos los machos de roscar y herramientas de instalación, herramienta de pasador de rotura, taladro helicoidal, llave hexagonal de XRGY338 y XRGZ166, los insertos de rosca de alambre de la siguiente marca: 147 piezas métricas. Insertos de hilo de alambre:

30 piezas M5 x 0,8 x 6,7 mm

40 piezas M6 x 1,0 x 8,0 mm

40 piezas M8 x 1,25 x 10,8 mm

25 piezas M10 x 1,5 x 13,5 mm

12 piezas M12 x 1,75 x 16,3 mm

caja de 5 piezas

Piezas: insertos de rosca de alambre de 147 pulgadas:

30 piezas 1/4"-20

40 piezas 5/16"-18

40 piezas 3/8"-16

25 piezas 7/16"-14

12 piezas 1/2"-13

caja de 5 piezas

MONTAJE Y USO

PERFORACIÓN

Limpie el hilo dañado con un taladro estándar.

Hasta M12 (1/2") los KITS incluyen el taladro correcto.

Para reparar la rosca de una bujía, no es necesario realizar una perforación previa si se utiliza el grifo especial para bujías. Preste atención a que para los grifos sin flauta se requieren orificios más grandes.

CONTROLAR

Compruebe que la rosca y el paso del grifo y el perno coincidan.

ROSCADO

Utilice los V-COIL-Taps especiales para cortar la rosca de sujeción en el orificio limpiado. Se recomienda utilizar un aceite de corte adecuado.

INSTALE EL INSERTO

Coloque el inserto en la herramienta de instalación y coloque el anillo ajustable de modo que la espiga del inserto quede centrada en la ranura de la espiga. Enrolle el inserto con una ligera presión hacia abajo hasta media vuelta por debajo de la superficie. No trabaje en dirección contraria a la rosca, ya que la espiga podría romperse.

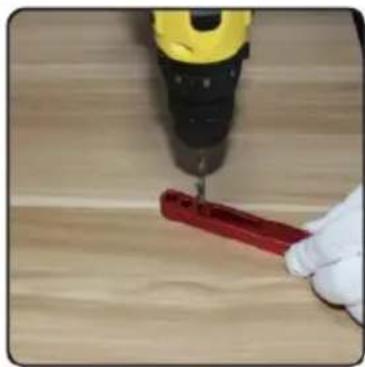

ELIMINACIÓN DE LA ESPIGA

Después de terminar, levante la herramienta de instalación y use la

herramienta para romper la espiga y quitarla. Para tamaños más grandes y machos de bujía, utilice unos alicates de punta larga para quitar la espiga. Debido a las tolerancias estrechas y exactas, la nueva rosca normalmente es más fuerte que la original.

1. Evite la exposición prolongada al sol para evitar el envejecimiento.
